ISO 9136-1:2004

Abrasive grains - Determination of bulk density - Part 1: Macrogrits

ISO 9136-1:2004 specifies a test method for the determination of the bulk density of bonded and coated abrasive macrogrits.

Grains abrasifs — Détermination de la masse volumique apparente — Partie 1: Macrograins

L'ISO 9136-1:2004 spécifie une méthode d'essai pour la détermination de la masse volumique apparente des macrograins pour abrasifs agglomérés et appliqués.

General Information

• Status: Published
• Publication Date: 11-Oct-2004
• ICS: 25.100.70 - Abrasives
• Technical Committee: ISO/TC 29/SC 5 - Grinding wheels and abrasives
• Drafting Committee: ISO/TC 29/SC 5/WG 7 - Grain characteristics
• Current Stage: 9093 - International Standard confirmed
• Start Date: 11-Mar-2024
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 9136:1989 - Abrasive macrograins - Determination of bulk density
• Effective Date: 15-Apr-2008

Overview

ISO 9136-1:2004 - Abrasive grains - Determination of bulk density - Part 1: Macrogrits specifies a laboratory test method for measuring the bulk density of bonded and coated abrasive macrogrits. This international standard defines the apparatus, sample preparation, measurement procedure, calibration methods and repeatability requirements for reliable, comparable bulk density data.

Key topics and technical requirements

• Scope: Bulk density test method for bonded and coated abrasive macrogrits (macro-sized grains).
• Apparatus: Stand, funnel, quick‑opening release valve, measuring cylinder and overspill tray.
  • Funnel dimensions (preferred): total height 240 mm, top diameter 160 mm, cylindrical outlet 20 ± 0.5 mm diameter, outlet height 40 ± 1 mm.
  • Measuring cylinder: nominal volume (200 ± 0.5) cm3; internal diameter 64 mm, internal height 62.2 mm.
  • Height of fall (funnel outlet to bottom of measuring cylinder): 138 ± 1 mm.
• Sample preparation:
  • Grain sizes F100 or P100 and finer - dry at 110 °C for 1 hour, then cool to room temperature before testing.
  • Coarser grains - dry at room temperature.
• Measurement procedure:
  • Fill a 250 ml beaker with test grains, pour into funnel with outlet closed, position the measuring cylinder centrally, open valve and allow free fall without vibration.
  • Remove heaped material flush with the rim using a straight blade at ~45°; avoid vibration to prevent compaction.
  • Weigh the filled measuring cylinder to 0.01 g.
• Calculation: Bulk density ρ = m1 / V (mass of grains in the cylinder divided by the cylinder volume).
• Calibration: Two permitted methods - (A) gravimetric fill with water and glass plate; (B) dimensional measurement of the cylinder. The cylinder volume must be checked regularly.
• Repeatability: Duplicate determinations by the same operator and apparatus should not differ by more than ±0.02 g/cm3.

Applications and users

• Quality control laboratories in abrasives manufacturing to verify batch-to-batch consistency.
• R&D teams developing coated or bonded abrasives where grain packing, dosing and application performance depend on bulk density.
• Procurement and specification engineers validating incoming abrasive grain lots against contract requirements.
• Test houses and certification bodies performing material characterization for product data sheets.

Related standards

• ISO 6344-1 - Coated abrasives: grain size analysis and definitions.
• ISO 8486-1 - Bonded abrasives: grain size designation (Macrogrits F4 to F220).
• ISO 9136-2 - Abrasive grains - Determination of bulk density - Part 2: Microgrits.

Keywords: ISO 9136-1, bulk density, abrasive grains, macrogrits, test method, measuring cylinder, funnel dimensions, calibration, repeatability, coated abrasives, bonded abrasives.

Standards Content (Sample)

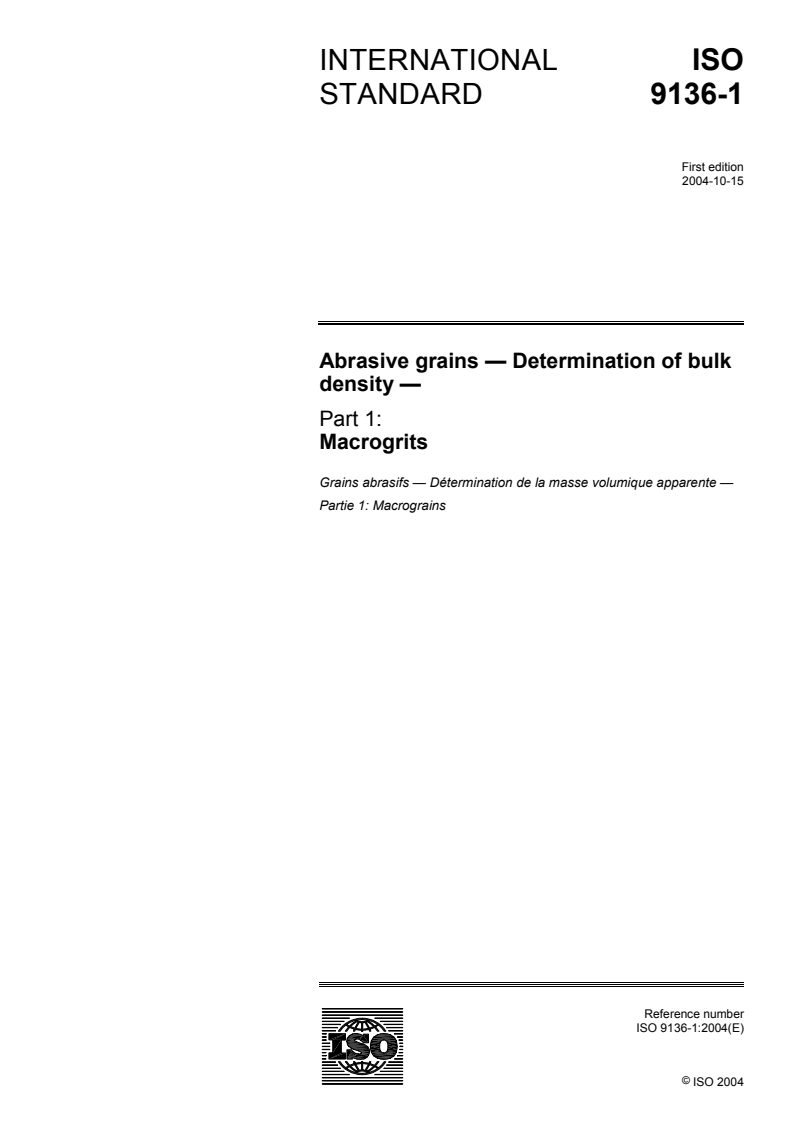

INTERNATIONAL ISO
STANDARD 9136-1
First edition
2004-10-15
Abrasive grains — Determination of bulk
density —
Part 1:
Macrogrits
Grains abrasifs — Détermination de la masse volumique apparente —
Partie 1: Macrograins
Reference number
©
ISO 2004
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved

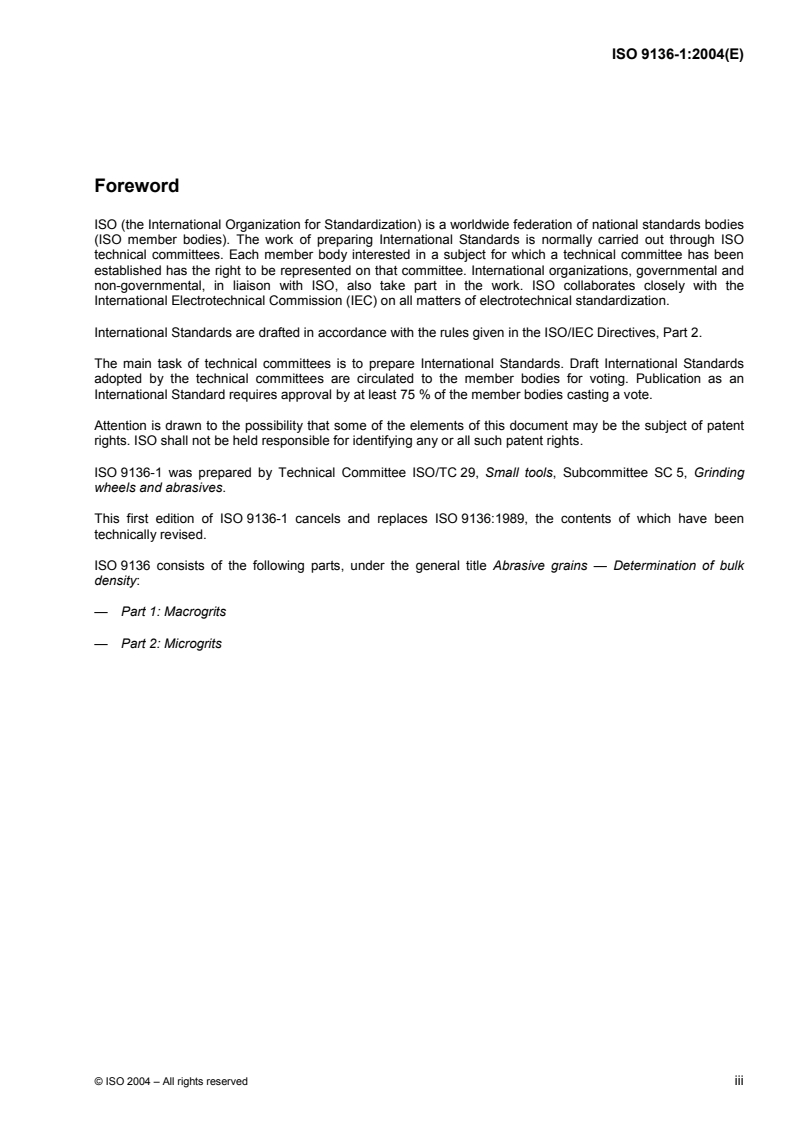

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9136-1 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 5, Grinding
wheels and abrasives.
This first edition of ISO 9136-1 cancels and replaces ISO 9136:1989, the contents of which have been
technically revised.
ISO 9136 consists of the following parts, under the general title Abrasive grains — Determination of bulk
density:
— Part 1: Macrogrits
— Part 2: Microgrits
INTERNATIONAL STANDARD ISO 9136-1:2004(E)

Abrasive grains — Determination of bulk density —
Part 1:
Macrogrits
1 Scope
This part of ISO 9136 specifies a test method for the determination of the bulk density of bonded and coated
abrasive macrogrits.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 6344-1, Coated abrasives — Grain size analysis — Part 1: Grain size distribution test
ISO 8486-1, Bonded abrasives — Determination and designation of grain size distribution — Part 1:
Macrogrits F4 to F220
ISO 9136-2, Abrasive grains — Determination of bulk density — Part 2: Microgrits
3 Definitions
For the purposes of this document, the definitions given in ISO 6344-1, ISO 8486-1 and ISO 9136-2 apply.
4 Apparatus
4.1 General
The test apparatus is illustrated in Figure 1 and Annex A. It consists of the elements listed in 4.2 to 4.6.
4.2 Stand
An exact description of the stand is not necessary. The only requirement is that it be capable of holding the
funnel in a vertical position so that the dimension between the outlet of the funnel and the bottom of the
measuring cylinder is 138 ± 1 mm.
4.3 Funnel
The slope of the funnel shall be such that fine grains will not adhere to the sides.
...

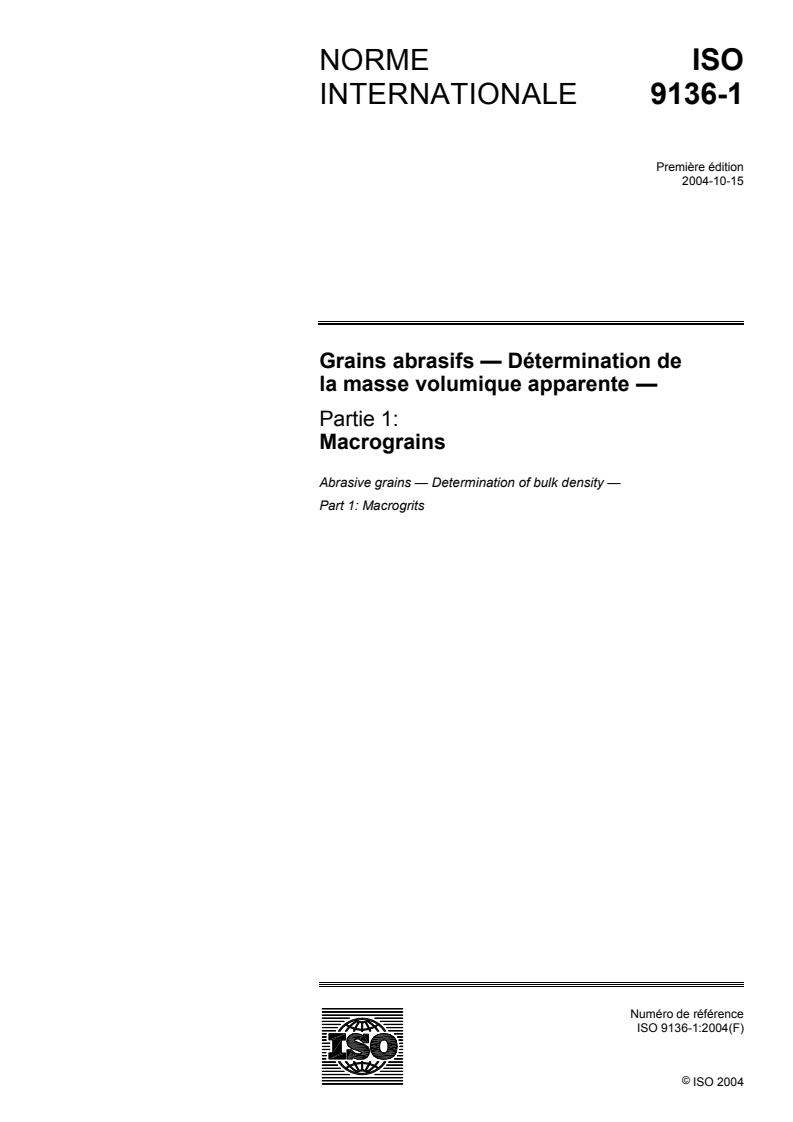

NORME ISO
INTERNATIONALE 9136-1
Première édition
2004-10-15
Grains abrasifs — Détermination de
la masse volumique apparente —
Partie 1:
Macrograins
Abrasive grains — Determination of bulk density —
Part 1: Macrogrits
Numéro de référence
©
ISO 2004
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2004 – Tous droits réservés

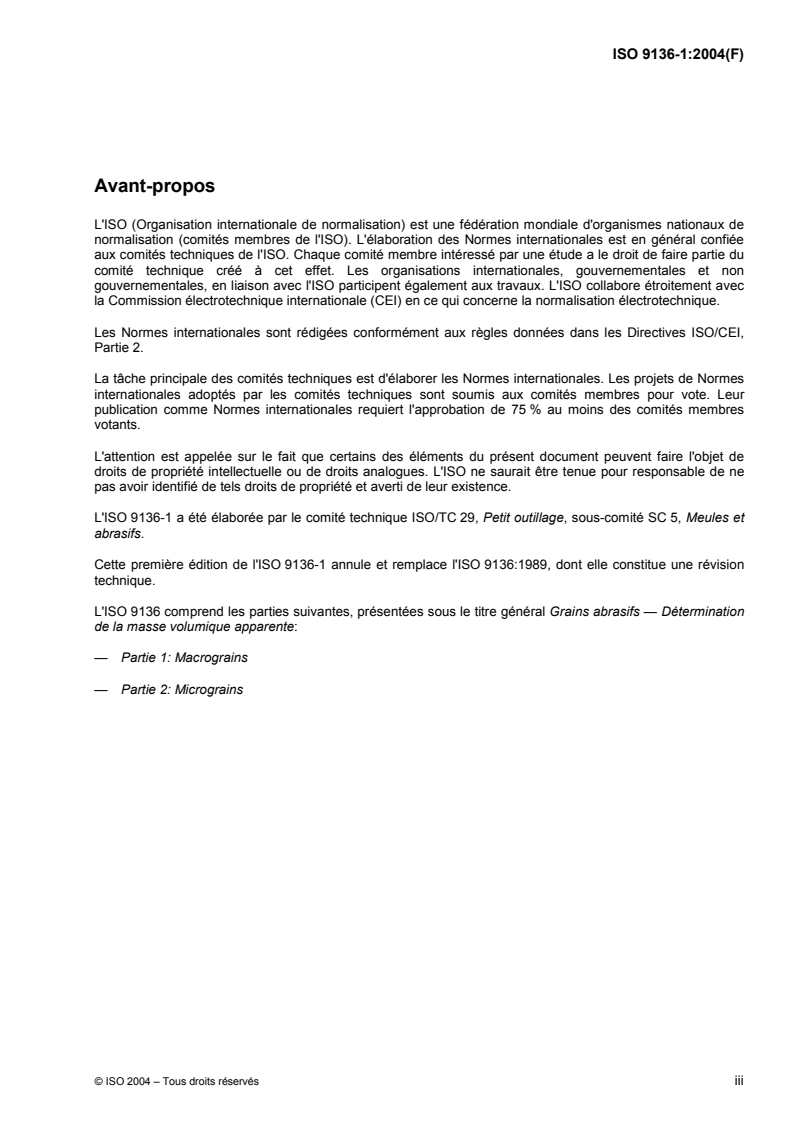

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9136-1 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 5, Meules et
abrasifs.
Cette première édition de l'ISO 9136-1 annule et remplace l'ISO 9136:1989, dont elle constitue une révision
technique.
L'ISO 9136 comprend les parties suivantes, présentées sous le titre général Grains abrasifs — Détermination
de la masse volumique apparente:
— Partie 1: Macrograins
— Partie 2: Micrograins
NORME INTERNATIONALE ISO 9136-1:2004(F)

Grains abrasifs — Détermination de la masse volumique
apparente —
Partie 1:
Macrograins
1 Domaine d'application
La présente partie de l'ISO 9136 spécifie une méthode d'essai pour la détermination de la masse volumique
apparente des macrograins pour abrasifs agglomérés et appliqués.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6344-1, Abrasifs appliqués — Granulométrie — Partie 1: Contrôle de la distribution granulométrique
ISO 8486-1, Abrasifs agglomérés — Détermination et désignation de la distribution granulométrique —
Partie 1: Macrograins F4 à F220
ISO 9136-2, Grains abrasifs — Détermination de la masse volumique apparente — Partie 2: Micrograins
3 Définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 6344-1, l'ISO 8486-1 et
l'ISO 9136-2 s'appliquent.
4 Appareillage
4.1 Généralités
L'appareillage d'essai est représenté aux Figures 1 et A.1. Il se compose principalement des éléments
mentionnés en 4.2 à 4.6.
4.2 Support
Une description exacte du support n'est pas nécessaire. La seule prescription est qu'il soit capable de
maintenir l'entonnoir en position verticale, de sorte que la distance entre la sortie de l'entonnoir et le fond du
cylindre de mesure soit égale à (138 ± 1) mm.
-----------------
...
