Tool holders with cylindrical shank — Part 1: Cylindrical shank, location bore — Technical delivery conditions

ISO 10889-1:2004 specifies the interchangeability dimensions of the cylindrical shank and location bore, and the dimensions related to data medium, of tool holders. It also specifies the technical delivery conditions of the tool holders. It is applicable to tool holders with cylindrical shank for machine tools with non-rotating tools, preferably for turning machines.

Porte-outil à queue cylindrique — Partie 1: Queue cylindrique, alésage de réception — Conditions techniques de livraison

L'ISO 10889 est applicable aux porte-outil à queue cylindrique pour machines-outils à outils non rotatifs, en particulier les machines de tournage. L'ISO 10889-1:2004 spécifie les dimensions d'interchangeabilité de la queue cylindrique et de l'alésage de réception ainsi que les dimensions relatives à l'emplacement de codification de données. Elle spécifie également les conditions techniques de livraison du porte-outil.

General Information

• Status: Published
• Publication Date: 17-Nov-2004
• ICS: 25.060.20 - Dividing and tool-workpiece holding devices
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 21-Dec-2020

Relations

• Revises: ISO 10889-1:1997 - Tool holders with cylindrical shank — Part 1: Cylindrical shank, location bore — Technical delivery conditions
• Effective Date: 15-Apr-2008

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10889-1
Second edition
2004-11-15
Tool holders with cylindrical shank —
Part 1:
Cylindrical shank, location bore —
Technical delivery conditions
Porte-outil à queue cylindrique —
Partie 1: Queue cylindrique, alésage de réception — Conditions
techniques de livraison
Reference number
ISO 10889-1:2004(E)
ISO 2004
---------------------- Page: 1 ----------------------
ISO 10889-1:2004(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2004

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10889-1:2004(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 10889-1 was prepared by Technical Committee ISO/TC 29, Small tools.

This second edition cancels and replaces the first edition (ISO 10889-1:1997), Table 2 of which has been

technically revised.

ISO 10889 consists of the following parts, under the general title Tool holders with cylindrical shank:

— Part 1: Cylindrical shank, location bore — Technical delivery conditions
— Part 2: Type A, shanks for tool holders of special designs
— Part 3: Type B with rectangular radial seat
— Part 4: Type C with rectangular axial seat
— Part 5: Type D with more than one rectangular seat
— Part 6: Type E with cylindrical seat
— Part 7: Type F with taper seat
— Part 8: Type Z, accessories
© ISO 2004 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 10889-1:2004(E)
Tool holders with cylindrical shank —
Part 1:
Cylindrical shank, location bore — Technical delivery
conditions
1 Scope

ISO 10889 is applicable to tool holders with cylindrical shank for machine tools with non-rotating tools,

preferably for turning machines.

This part of ISO 10889 specifies the interchangeability dimensions of the cylindrical shank and location bore,

and the dimensions related to data medium. It also specifies the technical delivery conditions of the tool

holders.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.
ISO 1629, Rubber and latices — Nomenclature

ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual

tolerance indications

ISO 13715, Technical drawings — Edges of undefined shape — Vocabulary and indications

3 Cylindrical shank
3.1 Dimensions

The dimensions of the cylindrical shank are shown in Figure 1 and given in Table 1, the geometrical

tolerances are shown in Figure 2.
Unspecified details shall be chosen appropriately.
General tolerances: ISO 2768-m.
© ISO 2004 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 10889-1:2004(E)
Dimensions in millimetres,
surface roughness in micrometres
Key
1 measuring roll, tolerance ± 0,01 mm
See 6.3.2.
Figure 1 — Cylindrical shank of tool holder
2 © ISO 2004 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 10889-1:2004(E)
Table 1 — Dimensions of cylindrical shank
Dimensions in millimetres
d l d d d f g h h h l
1 1 2 3 6 1 2 3 2
h6 ± 0,3 nom. tol. max. ± 0,1 ± 0,1
...

NORME ISO
INTERNATIONALE 10889-1
Deuxième édition
2004-11-15
Porte-outil à queue cylindrique —
Partie 1:
Queue cylindrique, alésage de
réception — Conditions techniques de
livraison
Tool holders with cylindrical shank —
Part 1: Cylindrical shank, location bore — Technical delivery conditions
Numéro de référence
ISO 10889-1:2004(F)
ISO 2004
---------------------- Page: 1 ----------------------
ISO 10889-1:2004(F)

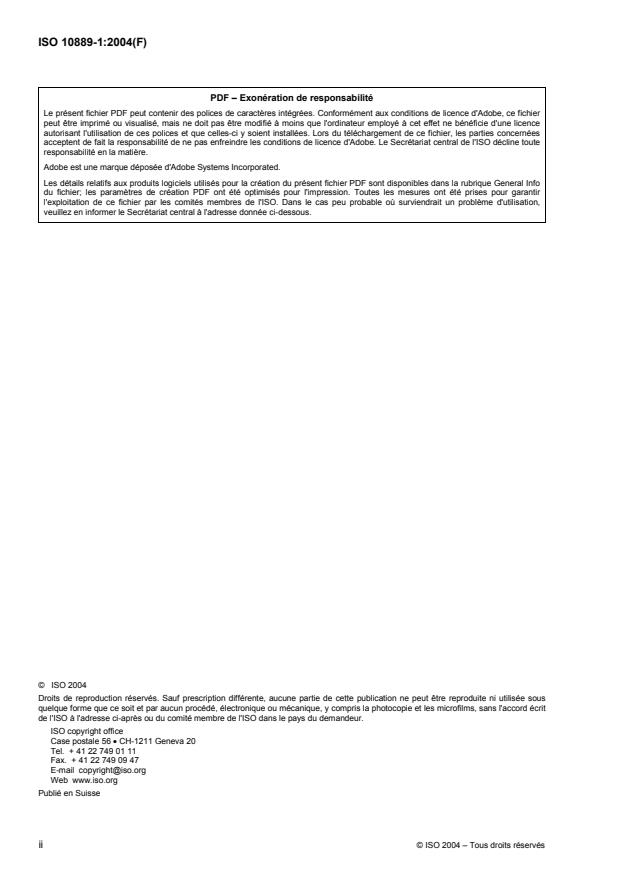

PDF – Exonération de responsabilité
