ISO 11092:2026

• Abstract:

  This document specifies methods for the measurement of the thermal resistance and water-vapour resistance , under steady-state conditions, of e.g. fabrics, films, coatings, foams and leather, including multilayer assemblies, for use in clothing, quilts, sleeping bags, upholstery and similar textile or textile-like products. The application of this measurement technique is restricted to a maximum thermal resistance and water-vapour resistance which depend on the dimensions and construction of the apparatus used (e.g. 2 m2·K/W and 700 m2·Pa/W respectively, for the minimum specifications of the equipment referred to in this document). The test conditions used in this document are not intended to represent specific comfort situations, and performance specifications in relation to physiological comfort are not stated.

• Status: Published
• Publication Date: 21-May-2026
• ICS: 59.080.01 - Textiles in general
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38 - Textiles
• Current Stage: 6060 - International Standard published
• Start Date: 22-May-2026
• Due Date: 05-Jul-2026
• Completion Date: 22-May-2026

• Consolidates: EN ISO 11092:2026 - Textiles - Physiological effects - Measurement of thermal and water-vapour resistance under steady-state conditions (sweating guarded-hotplate test) (ISO 11092:2026)
• Effective Date: 12-Feb-2026
• Consolidates: ISO 13209-3:2022 - Road vehicles — Open Test sequence eXchange format (OTX) — Part 3: Standard extensions and requirements
• Effective Date: 19-Nov-2022
• Revises: ISO 11092:2014 - Textiles — Physiological effects — Measurement of thermal and water-vapour resistance under steady-state conditions (sweating guarded-hotplate test)
• Effective Date: 05-Nov-2022

ISO 11092:2026 is an ISO International Standard for measuring thermal resistance and water-vapour resistance of textiles and textile-like materials under steady-state conditions using a sweating guarded-hotplate test. It is written for fabrics, films, coatings, foams, leather, and multilayer assemblies used in clothing, quilts, sleeping bags, upholstery, and similar products. The document sets out the apparatus, specimen preparation, test conditions, calculation approach, precision, and the test report.

What does ISO 11092:2026 specify?

ISO 11092:2026 specifies methods for measuring thermal resistance and water-vapour resistance under steady-state conditions for textile and textile-like products. The test is limited by the capability of the apparatus, and the document notes example upper values for the minimum equipment specification.

The standard also makes a key interpretive point: the test conditions are not meant to represent specific comfort situations, and it does not give performance specifications for physiological comfort. In practice, that means the results are comparative material data, not a comfort rating.

The document is organized into:

• Clause 1 Scope
• Clause 2 Normative references
• Clause 3 Terms and definitions
• Clause 4 Symbols, abbreviated terms and units
• Clause 5 Principle
• Clause 6 Apparatus
• Clause 7 Test specimens
• Clause 8 Test procedure
• Clause 9 Precision of results
• Clause 10 Test report
• Annexes A to C

Annex	What it covers
Annex A	Mounting procedure for test specimens containing loose filling materials or having uneven thickness
Annex B	Determination of correction terms for heating power
Annex C	Test specimen assembly for materials prone to swelling

What are the key requirements of ISO 11092:2026?

ISO 11092:2026 is built around controlled heat and moisture transfer across a specimen placed on a heated measuring unit. The most important requirements are about keeping the apparatus stable, preparing the specimen correctly, and reporting the conditions exactly.

Principle and measurement conditions

Clause 5 says thermal resistance is measured after steady-state is reached, using the heat flux through the specimen under controlled air flow. Water-vapour resistance is measured with water evaporating from a porous heated plate covered by a water-vapour permeable but liquid-water impermeable membrane. Practically, this means the method simulates dry heat transfer and moisture transfer separately, but under one controlled test arrangement.

Apparatus control

Clause 6 requires a measuring unit, thermal guard, and test enclosure with controlled temperature, humidity, and air flow. The air above the specimen is set to flow across and parallel to the surface, with a mean air speed of 1 m/s and tight limits on drift. The measuring unit temperature and the thermal guard temperature are held very close together. In practice, this stability matters because small temperature or flow changes alter the boundary air layer and therefore the result.

Specimen preparation and mounting

Clause 7 requires at least three specimens for materials 5 mm thick or less, with conditioning before testing. For thicker materials, the document calls for special handling to reduce edge losses and longer conditioning. It also requires the specimen to cover the measuring unit and thermal guard, lie flat, and be arranged as worn when multilayer assemblies are tested. For a buyer or lab, this means the way a quilt, sleeping bag, foam or layered textile is mounted can change the result and must be controlled.

Apparatus constants and calibration

Clause 8.1 sets out how to determine the apparatus constants as bare-plate values for thermal resistance and water-vapour resistance. The document also requires Grade 3 water in accordance with ISO 3696 for the water supplied to the measuring plate. A reference material can be used as a cross-check, and the apparatus constants must be checked regularly. In practice, this is the calibration part of the method and is needed to keep results comparable over time.

Test execution and reporting of conditions

Clauses 8.3 and 8.4 give the operating climates for thermal resistance and water-vapour resistance measurements. The standard allows other air temperature, humidity, or air speed conditions, but says they must be reported and that the results may differ from those obtained under the stated conditions. For water-vapour resistance, the document also says non-isothermal testing does not fall within its scope. This is important when comparing laboratory data, because the stated climate is part of the result.

Precision and correction terms

Clause 9 gives repeatability and reproducibility information for thermal resistance and water-vapour resistance. Annex B explains how to determine correction terms for heating power when the measuring unit and thermal guard are not at exactly the same temperature. Practically, Annex B is the correction step that keeps small instrument differences from distorting the heat-flux result.

Special specimen types

Annex A gives the mounting procedure for loose filling materials and uneven-thickness products such as quilts and sleeping bags. Annex C gives the assembly method for materials prone to swelling and uses adhesive tape and, if needed, a slat frame. These annexes matter because such products can trap air, wrinkle, or swell, which would otherwise affect the measurement.

What terms does ISO 11092:2026 define?

ISO 11092:2026 defines the main result quantities and related indices used in the test.

• Thermal resistance (R) - The temperature difference between the two faces of a material divided by the heat flux per unit area in the direction of the gradient. It is expressed in m²·K/W.
• Water-vapour resistance - The water-vapour partial pressure difference between the two faces of a material divided by the evaporative heat flux per unit area in the direction of the gradient. It is expressed in m²·Pa/W.
• Water-vapour permeability index (mt) - A dimensionless ratio based on thermal and water-vapour resistance. A value of 0 indicates impermeability, and 1 corresponds to the properties of an air layer of the same thickness.
• Water-vapour permeability (Wd) - A characteristic of a textile material or composite that depends on water-vapour resistance and temperature. It is expressed in g/(m²·h·Pa).
• Relative humidity (R.H.) - The humidity level of the test air, expressed as a percentage and controlled as part of the test atmosphere.
• Apparatus constant - A correction-related value associated with the measuring unit and boundary air layer, determined by bare-plate measurements.

Who uses ISO 11092:2026?

ISO 11092:2026 is used by test laboratories, textile manufacturers, product developers, and quality teams that need comparable data on heat and moisture transport. It is relevant for clothing, quilts, sleeping bags, upholstery, and similar textile or textile-like products, including materials such as fabrics, foams, leather, coatings, films, and multilayer assemblies.

In practice, users apply it to compare materials, check batch-to-batch consistency, support product development, and document performance for internal specifications or customer requirements. Buyers and specifiers can also use the reported values to compare candidate materials under the same test conditions.

What changed in ISO 11092:2026 from the previous edition?

ISO 11092:2026 is the third edition and cancels and replaces ISO 11092:2014. The document states these changes:

• Clause 2, Normative references, was added and the following clauses were renumbered.
• In 8.1.3.1, the water supplied to the measuring plate was changed to Grade 3 water in accordance with ISO 3696.
• In 9.1 and 9.2, the thermal resistance values were changed to standard notation.
• In 9.1, the precision is no longer limited to foams.
• In 9.2, the reproducibility of the water-vapour resistance values was updated from a 2025 interlaboratory test.
• Annex C was made normative.
• A Bibliography was added.

Which standards are used with ISO 11092:2026?

ISO 11092:2026 names ISO 3696 in its normative references. Clause 8.1.3.1 uses it for the water quality required when supplying water to the measuring plate.

The document also cites ISO 5725-5 in the bibliography and uses it in Clause 9.2 for the calculation of reproducibility statistics in the interlaboratory trial. That reference contributes the statistical method used to express precision across laboratories.

What does the ISO 11092:2026 document contain?

ISO 11092:2026 contains the measurement principle, apparatus description, specimen preparation rules, test procedures, precision data, and reporting requirements for the sweating guarded-hotplate test. It also includes Table 1 for symbols and units, Figures 1 and 2 for the measuring unit and thermal guard, Figure 3 for correction of thermal edge losses, and Figure C.1 for the slat frame used with swelling materials.

The document provides worked procedures for determining apparatus constants, including correction terms for heating power in Annex B. It also gives specific mounting methods for loose fillings, uneven-thickness products, and swelling materials in Annexes A and C. In practical use, these parts support equipment setup, laboratory testing, calibration checks, and preparation of the final test report.

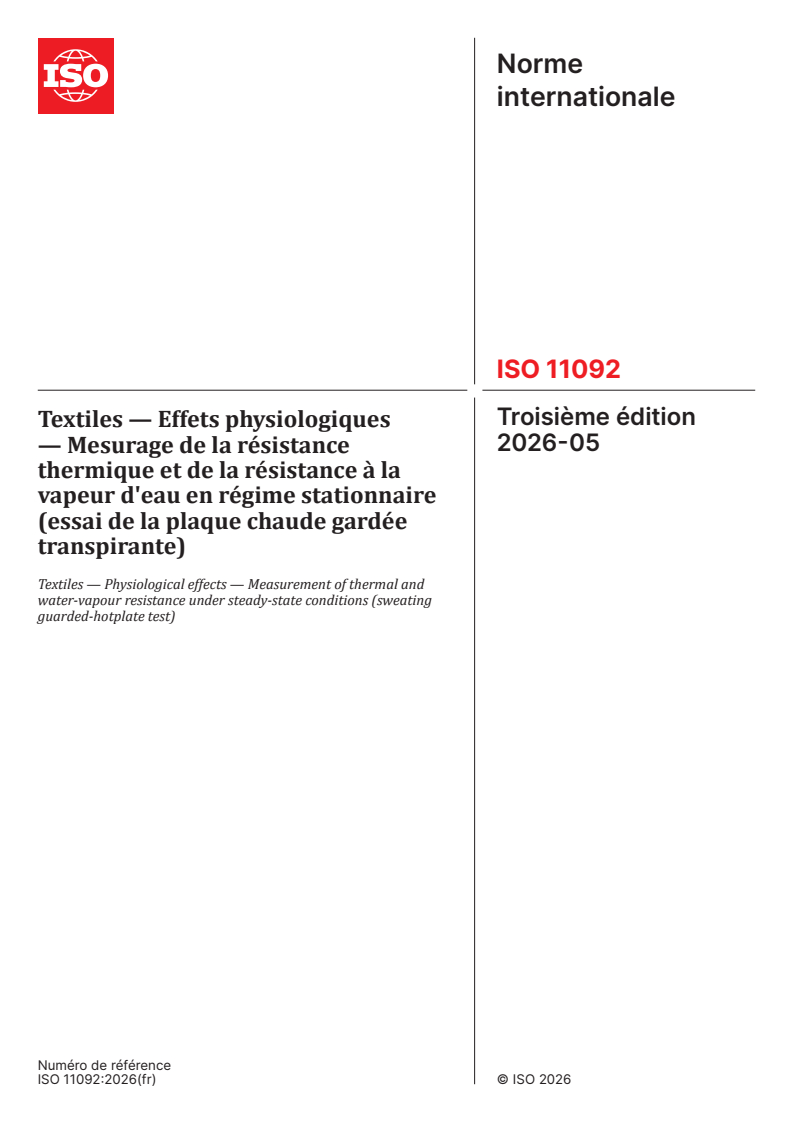

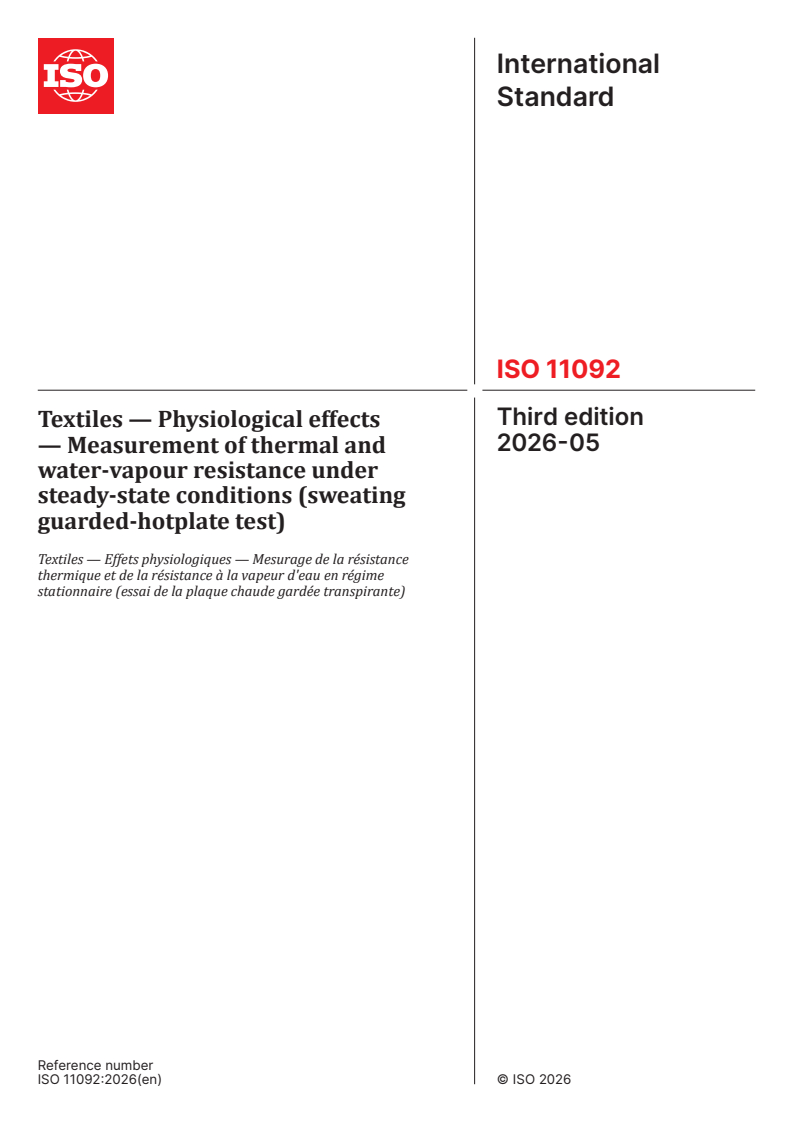

International
Standard
ISO 11092
Third edition
Textiles — Physiological effects
2026-05
— Measurement of thermal and
water-vapour resistance under
steady-state conditions (sweating
guarded-hotplate test)
Textiles — Effets physiologiques — Mesurage de la résistance
thermique et de la résistance à la vapeur d'eau en régime
stationnaire (essai de la plaque chaude gardée transpirante)
Reference number
© ISO 2026
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

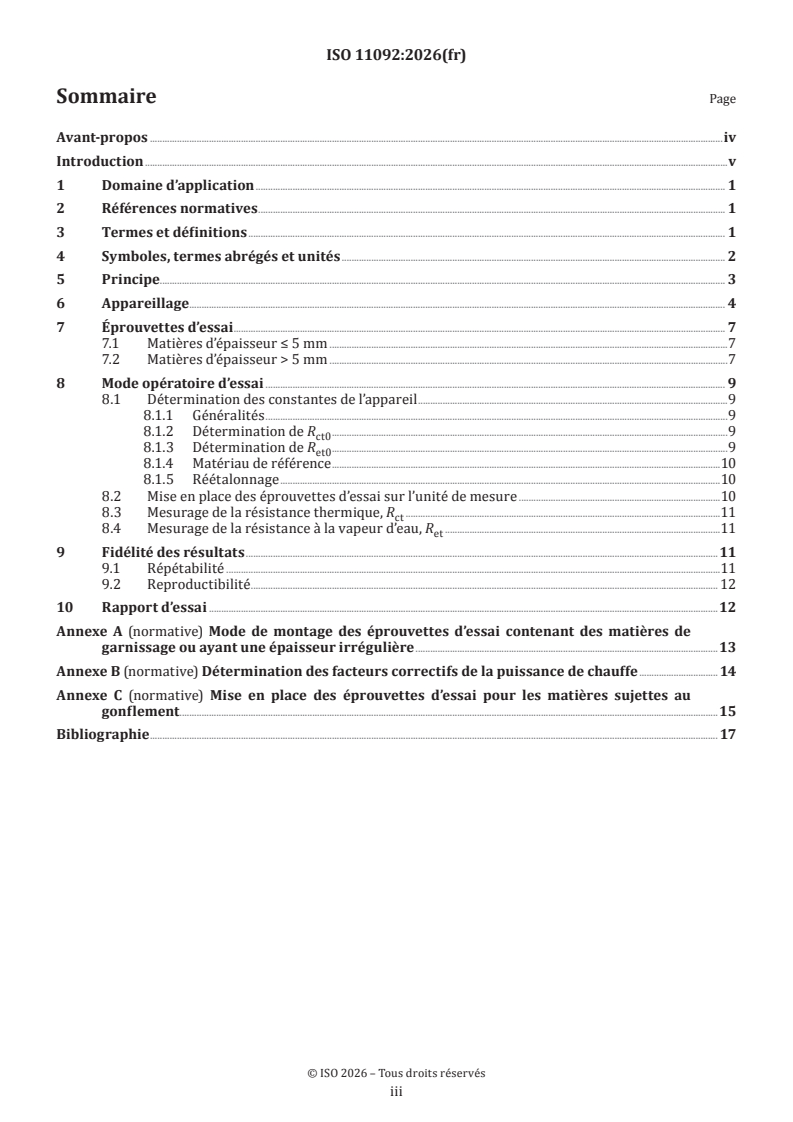

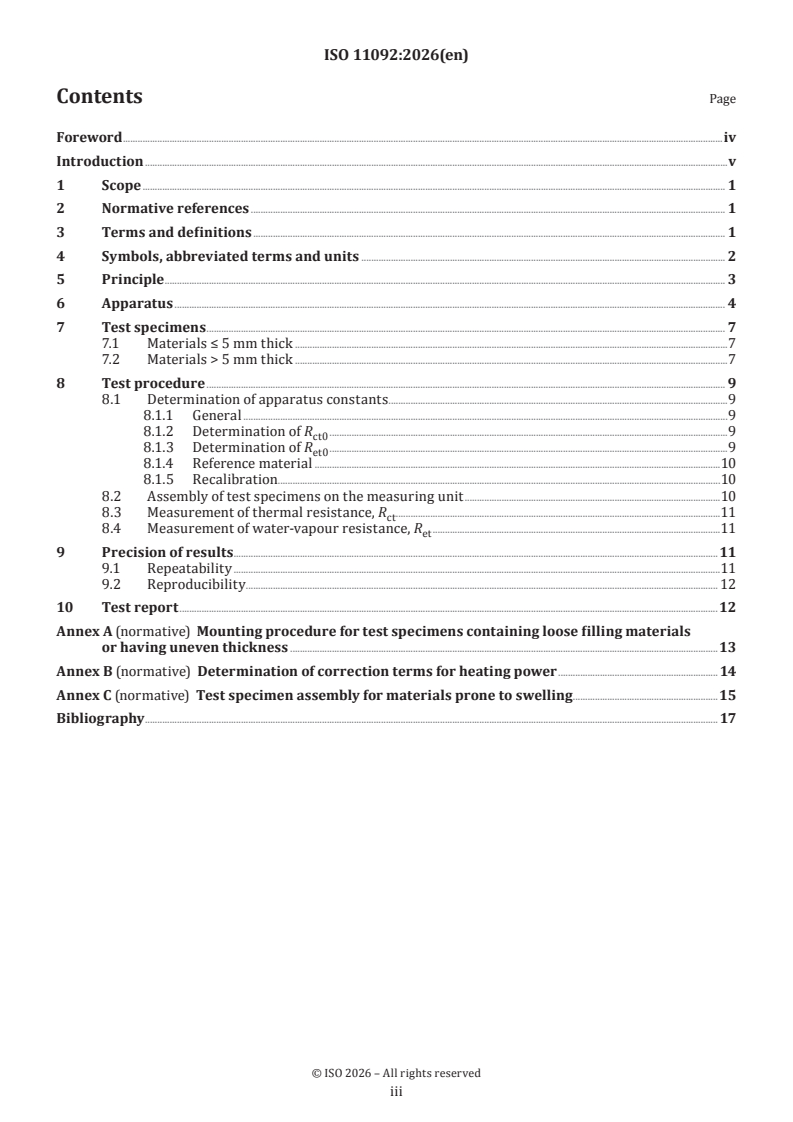

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols, abbreviated terms and units . 2
5 Principle . 3
6 Apparatus . 4
7 Test specimens . 7
7.1 Materials ≤ 5 mm thick .7
7.2 Materials > 5 mm thick .7
8 Test procedure . 9
8.1 Determination of apparatus constants .9
8.1.1 General .9
8.1.2 Determination of R .9
ct0
8.1.3 Determination of R .9
et0
8.1.4 Reference material .10
8.1.5 Recalibration.10
8.2 Assembly of test specimens on the measuring unit .10
8.3 Measurement of thermal resistance, R .11
ct
8.4 Measurement of water-vapour resistance, R .11
et
9 Precision of results . .11
9.1 Repeatability .11
9.2 Reproducibility . 12
10 Test report .12
Annex A (normative) Mounting procedure for test specimens containing loose filling materials
or having uneven thickness .13
Annex B (normative) Determination of correction terms for heating power . 14
Annex C (normative) Test specimen assembly for materials prone to swelling .15
Bibliography . 17

iii

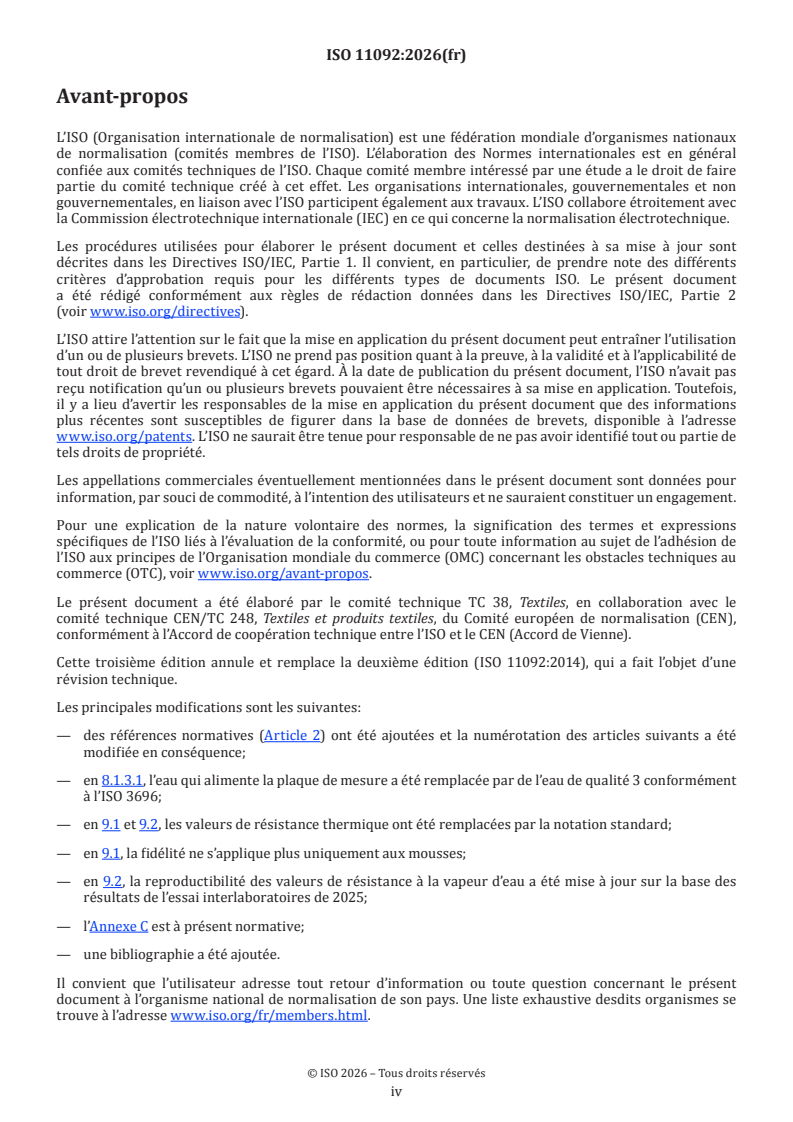

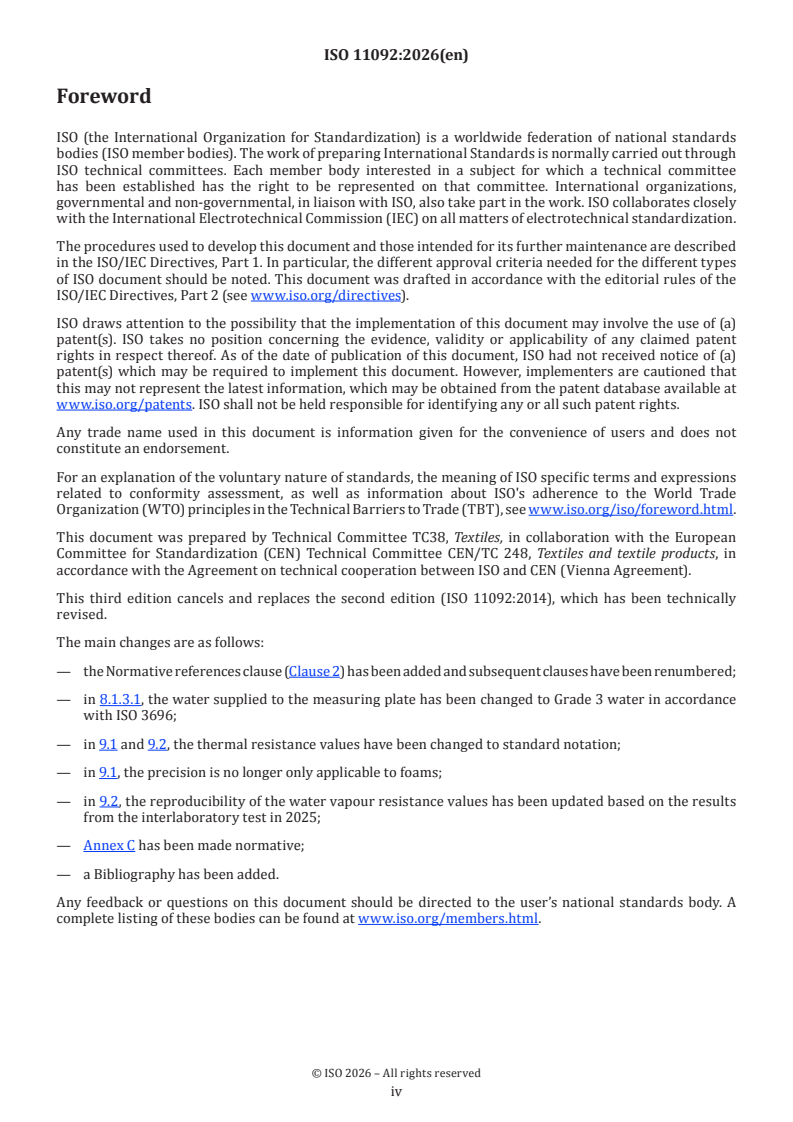

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee TC38, Textiles, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 248, Textiles and textile products, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 11092:2014), which has been technically
revised.
The main changes are as follows:
— the Normative references clause (Clause 2) has been added and subsequent clauses have been renumbered;
— in 8.1.3.1, the water supplied to the measuring plate has been changed to Grade 3 water in accordance
with ISO 3696;
— in 9.1 and 9.2, the thermal resistance values have been changed to standard notation;
— in 9.1, the precision is no longer only applicable to foams;
— in 9.2, the reproducibility of the water vapour resistance values has been updated based on the results
from the interlaboratory test in 2025;
— Annex C has been made normative;
— a Bibliography has been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
This document is the first of a number of standard test methods in the field of clothing comfort.
The physical properties of textile materials which contribute to physiological comfort involve a complex
combination of heat and mass transfer. Each can occur separately or simultaneously. They are time-
dependent, and can be considered in steady-state or transient conditions.
Thermal resistance is the net result of the combination of radiant, conductive and convective heat transfer,
and its value depends on the contribution of each to the total heat transfer. Although it is an intrinsic
property of the textile material, its measured value can change through the conditions of test due to the
interaction of parameters, such as radiant heat transfer with the surroundings.
Several methods exist which can be used to measure heat and moisture properties of textiles, each of which
is specific to one or the other and relies on certain assumptions for its interpretation.
The sweating guarded-hotplate (often referred to as the “skin model”) described in this document is
intended to simulate the heat and mass transfer processes which occur next to human skin. Measurements
involving one or both processes can be carried out either separately or simultaneously using a variety of
environmental conditions, involving combinations of temperature, relative humidity, air speed, and in the
liquid or gaseous phase. Hence transport properties measured with this apparatus can be made to simulate
different wear and environmental situations in both transient and steady-states. In this document only
steady-state conditions are selected.

v
International Standard ISO 11092:2026(en)
Textiles — Physiological effects — Measurement of thermal
and water-vapour resistance under steady-state conditions
(sweating guarded-hotplate test)
1 Scope
This document specifies methods for the measurement of the thermal resistance and water-vapour
resistance, under steady-state conditions, of e.g. fabrics, films, coatings, foams and leather, including
multilayer assemblies, for use in clothing, quilts, sleeping bags, upholstery and similar textile or textile-like
products.
The application of this measurement technique is restricted to a maximum thermal resistance and water-
vapour resistance which depend on the dimensions and construction of the apparatus used (e.g. 2 m ·K/W
and 700 m ·Pa/W respectively, for the minimum specifications of the equipment referred to in this
document).
The test conditions used in this document are not intended to represent specific comfort situations, and
performance specifications in relation to physiological comfort are not stated.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 3696, Water for analytical laboratory use — Specification and test methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
thermal resistance
R
ct
temperature difference between the two faces of a material divided by the resultant heat flux per unit area
in the direction of the gradient
Note 1 to entry: It is a quantity specific to textile materials or composites which determines the dry heat flux across
a given area in response to a steady applied temperature gradient. The dry heat flux can consist of one or more
conductive, convective and radiant components.
Note 2 to entry: Thermal resistance is expressed in square metres kelvin per watt.

3.2
water-vapour resistance
R
et
water-vapour partial pressure difference between the two faces of a material divided by the resultant
evaporative heat flux per unit area in the direction of the gradient
Note 1 to entry: It is a quantity specific to textile materials or composites which determines the “latent” evaporative
heat flux across a given area in response to a steady applied water-vapour partial pressure gradient. The evaporative
heat flux can consist of both diffusive and convective components.
Note 2 to entry: Water-vapour resistance is expressed in square metres pascal per watt.
3.3
water-vapour permeability index
i
mt
ratio of thermal and water-vapour resistances in accordance with Formula (1):
(1)
where
S equals 60 Pa/K
Note 1 to entry: The water-vapour permeability index is dimensionless, and has values between 0 and 1. A value of 0
implies that the material is water-vapour impermeable, that is, it has infinite water-vapour resistance, and a material
with a value of 1 has both the thermal resistance and water-vapour resistance of an air layer of the same thickness.
3.4
water-vapour permeability
W
d
characteristic of a textile material or composite depending on water-vapour resistance (3.2) and temperature
in accordance with Formula (2):
(2)
where
ϕT is the latent heat of vaporization of water at the temperature T of the measuring unit, equals,
m m
for example, 0,672 W·h/g at T = 35 °C
m
Note 1 to entry: Water-vapour permeability is expressed in grams per square metre hour pascal.
4 Symbols, abbreviated terms and units
Table 1 shows the symbols and abbreviations that are used in this document.
Table 1 — Symbols, abbreviated terms and units
Symbols and abbreviated terms Description Unit
A area of the measuring unit m²
b thickness of thermal guard m
d thickness of test specimen m
i water-vapour permeability index dimensionless
mt
H heating power supplied to the meas- W
uring unit
l length m
TTabablele 1 1 ((ccoonnttiinnueuedd))
Symbols and abbreviated terms Description Unit
p water-vapour partial pressure of the Pa
a
air in the test enclosure at tempera-
ture, T
a
p the saturation water-vapour partial Pa
m
pressure at the surface of the measur-
ing unit at temperature, T
m
R thermal resistance m²·K/W
ct
R apparatus constant for the measure- m²·K/W
ct0
ment of thermal resistance, R
ct
R water-vapour resistance m²·Pa/W
et
R apparatus constant for the measure- m²·Pa/W
et0
ment of water vapour resistance, R
et
R.H. relative humidity %
S standard deviation of air speed v, m/s
v
T air temperature in the test enclosure °C
a
T temperature of the measuring unit °C
m
T temperature of the thermal guard °C
s
v speed of air above the surface of the m/s
a
test specimen
W water-vapour permeability g/(m²·h· Pa)
d
α slope of the correction line for the dimensionless
calculation of ΔH
c
β slope of the correction line for the dimensionless
calculation of ΔH
e
ΔH correction term for heating power for dimensionless
c
the measurement of thermal resist-
ance, R
ct
ΔH correction term for heating power dimensionless
e
for the measurement of water-vapour
resistance, R
et
ϕT latent heat of vaporization of water at Wh/g
m
the temperature, T
m
5 Principle
The test specimen is placed on an electrically heated plate with conditioned air ducted to flow across and
parallel to its upper surface as specified in this document.
For the determination of thermal resistance, the heat flux through the test specimen is measured after
steady-state conditions have been reached.
The technique described in this document enables the thermal resistance, R of a material to be determined
ct
by subtracting the thermal resistance of the boundary air layer above the surface of the test apparatus from
that of a test specimen plus boundary air layer, both measured under the same conditions.
For the determination of water-vapour resistance, an electrically heated porous plate is covered by a water-
vapour permeable but liquid-water impermeable membrane. Water fed to the heated plate evaporates and
passes through the membrane as vapour, so that no liquid water contacts the test specimen. With the test
specimen placed on the membrane, the heat flux required to maintain a constant temperature at the plate is
a measure of the rate of water evaporation, and from this the water-vapour resistance of the test specimen
is determined.
The technique described in this document enables the water-vapour resistance, R of a material to be
et
determined by subtracting the water-vapour resistance of the boundary air layer above the surface of
the test apparatus from that of a test specimen plus boundary air layer, both measured under the same
conditions.
6 Apparatus
6.1 Measuring unit, with temperature and water supply control, consisting of a metal plate approximately
3 mm thick with a minimum area of 0,04 m (e.g. a square with each side 200 mm in length, l) fixed to
a conductive metal block containing an electrical heating element [see Figure 1, keys (1) and (6)]. For the
measurement of water-vapour resistance, the metal plate (1) shall be porous. It is surrounded by a thermal
guard [see key (8) of Figure 2] which is in turn located within an opening in a measuring table (11).
The coefficient of radiant emissivity of the plate surface (1) shall be greater than 0,35, measured at 20 °C
between the wavelengths 8 µm to 14 µm, with the primary beam perpendicular to the plate surface and the
reflection hemispherical.
Channels are machined into the face of the heating element block (6) where it contacts the porous plate to
enable water to be fed from a dosing device (5).
The position of the measuring unit with respect to the measuring table shall be adjustable, so that the upper
surface of test specimens placed on it can be made coplanar with the measuring table.
Heat losses from the wiring to the measuring unit or to its temperature measuring device should be
minimized, e.g. by leading as much wiring as possible along the inner face of the thermal guard (8).
The temperature controller (3), including the temperature sensor of the measuring unit (2), shall maintain
the temperature T of the measuring unit (7) constant to within ±0,1 K. The heating power H shall be
m
measurable by means of a suitable device (4) to within ±2 % over the whole of its usable range.
Water is supplied to the surface of the porous metal plate (1) by a dosing device (5) such as a motor-driven
burette. The dosing device is activated by a switch which senses when the level of water in the plate falls
more than approximately 1,0 mm below the plate surface, in order to maintain a constant rate of evaporation.
The level switch is mechanically connected to the measuring unit.
Before entering the measuring unit, the water shall be preheated to the temperature of
...

Norme
internationale
ISO 11092
Troisième édition
Textiles — Effets physiologiques
2026-05
— Mesurage de la résistance
thermique et de la résistance à la
vapeur d'eau en régime stationnaire
(essai de la plaque chaude gardée
transpirante)
Textiles — Physiological effects — Measurement of thermal and
water-vapour resistance under steady-state conditions (sweating
guarded-hotplate test)
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2026
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles, termes abrégés et unités . 2
5 Principe. 3
6 Appareillage . 4
7 Éprouvettes d’essai . . 7
7.1 Matières d’épaisseur ≤ 5 mm .7
7.2 Matières d’épaisseur > 5 mm .7
8 Mode opératoire d’essai . 9
8.1 Détermination des constantes de l’appareil .9
8.1.1 Généralités .9
8.1.2 Détermination de R .9
ct0
8.1.3 Détermination de R .9
et0
8.1.4 Matériau de référence .10
8.1.5 Réétalonnage .10
8.2 Mise en place des éprouvettes d’essai sur l’unité de mesure .10
8.3 Mesurage de la résistance thermique, R .11
ct
8.4 Mesurage de la résistance à la vapeur d’eau, R .11
et
9 Fidélité des résultats .11
9.1 Répétabilité .11
9.2 Reproductibilité . . 12
10 Rapport d’essai .12
Annexe A (normative) Mode de montage des éprouvettes d’essai contenant des matières de
garnissage ou ayant une épaisseur irrégulière .13
Annexe B (normative) Détermination des facteurs correctifs de la puissance de chauffe . 14
Annexe C (normative) Mise en place des éprouvettes d’essai pour les matières sujettes au
gonflement.15
Bibliographie . 17

iii
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/patents. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique TC 38, Textiles, en collaboration avec le
comité technique CEN/TC 248, Textiles et produits textiles, du Comité européen de normalisation (CEN),
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 11092:2014), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— des références normatives (Article 2) ont été ajoutées et la numérotation des articles suivants a été
modifiée en conséquence;
— en 8.1.3.1, l’eau qui alimente la plaque de mesure a été remplacée par de l’eau de qualité 3 conformément
à l’ISO 3696;
— en 9.1 et 9.2, les valeurs de résistance thermique ont été remplacées par la notation standard;
— en 9.1, la fidélité ne s’applique plus uniquement aux mousses;
— en 9.2, la reproductibilité des valeurs de résistance à la vapeur d’eau a été mise à jour sur la base des
résultats de l’essai interlaboratoires de 2025;
— l’Annexe C est à présent normative;
— une bibliographie a été ajoutée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
Le présent document est le premier de plusieurs normes concernant des méthodes d’essai dans le domaine
du confort des vêtements.
Les propriétés physiques des matières textiles qui contribuent au confort physiologique mettent en jeu
une combinaison complexe de transferts de chaleur et de masse. Ceux-ci peuvent survenir séparément
ou simultanément. Ils sont dépendants du temps et peuvent être considérés en régime stationnaire ou
transitoire.
La résistance thermique résulte directement de la combinaison des transferts de chaleur radiatif, conductif
et convectif, et sa valeur dépend de la contribution de chacun au transfert de chaleur total. Bien qu’elle
soit une propriété intrinsèque de la matière textile, la valeur issue du mesurage peut varier en fonction
des conditions d’essai du fait de l’interaction de paramètres tels que le transfert de chaleur radiatif avec
l’environnement.
Il existe plusieurs méthodes qui peuvent être utilisées pour mesurer les propriétés des textiles vis-à-vis
de la chaleur et de l’humidité, chacune d’elles étant spécifique à l’une ou à l’autre et reposant sur certaines
hypothèses pour son interprétation.
La plaque chaude gardée transpirante (souvent nommée “modèle peau”) décrite dans le présent document a
pour but de simuler les processus de transferts de chaleur et de masse qui se produisent au voisinage de la
peau humaine. Les mesurages qui concernent l’un ou les deux transferts peuvent être conduits séparément
ou simultanément en utilisant une variété de conditions environnementales combinant la température,
l’humidité relative, la vitesse de l’air, en phase liquide ou gazeuse. Ainsi, les propriétés de transferts
mesurées avec cet appareil peuvent être appropriées à différentes situations de porter et d’environnement,
à la fois en régime transitoire et stationnaire. Dans le présent document, seules les conditions stationnaires
sont utilisées.
v
Norme internationale ISO 11092:2026(fr)
Textiles — Effets physiologiques — Mesurage de la résistance
thermique et de la résistance à la vapeur d'eau en régime
stationnaire (essai de la plaque chaude gardée transpirante)
1 Domaine d’application
Le présent document prescrit des méthodes pour la détermination de la résistance thermique et de la
résistance à la vapeur d’eau, en régime stationnaire, de produits tels que matières textiles, films, enductions,
mousses et cuir, y compris les assemblages multicouches, qui sont utilisés pour l’habillement, les couettes,
les sacs de couchage, les garnitures de siège et produits similaires textiles ou apparentés aux textiles.
L’application de cette technique de mesurage est limitée à des valeurs maximales de résistance thermique
et de résistance à la vapeur d’eau qui dépendent des dimensions et de la construction de l’appareil utilisé
2 2
(par exemple, respectivement 2 m ·K/W et 700 m ·Pa/W pour les spécifications minimales de l’équipement
auquel il est fait référence dans le présent document).
Les conditions d’essai du présent document n’ont pas pour objet de représenter des situations de confort
spécifiques et aucune spécification de performance relative au confort physiologique n’est énoncée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d’essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
résistance thermique
R
ct
différence de température entre les deux faces de la matière, divisée par le flux de chaleur par unité de
surface dans la direction du gradient
Note 1 à l'article: La résistance thermique est une quantité spécifique aux matières textiles ou composites, qui
détermine le flux de chaleur sèche à travers une surface donnée lorsqu’un gradient de température stable dans le temps
lui est appliqué. Le flux de chaleur sèche peut consister en une ou plusieurs composantes conductrices, convectives et
radiantes.
Note 2 à l'article: La résistance thermique est exprimée en mètres carrés kelvins par watt.

3.2
résistance à la vapeur d’eau
R
et
différence de pression partielle de vapeur d’eau entre les deux faces de la matière, divisée par le flux de
chaleur d’évaporation par unité de surface dans la direction du gradient
Note 1 à l'article: La résistance à la vapeur d’eau est une quantité spécifique aux matières textiles ou composites qui
détermine le flux de chaleur “latente” d’évaporation à travers une surface donnée lorsqu’un gradient de pression
partielle de vapeur d’eau stable dans le temps lui est appliqué. Le flux de chaleur d’évaporation peut consister en
composantes à la fois diffusive et convective.
Note 2 à l'article: La résistance à la vapeur d’eau est exprimée en mètres carrés pascals par watt.
3.3
indice de perméabilité à la vapeur d’eau
i
mt
rapport de la résistance thermique à la résistance à la vapeur d’eau conformément à la Formule (1):
R
ct
iS (1)
mt
R
et
où S est égal à 60 Pa/K
Note 1 à l'article: L’indice de perméabilité à la vapeur d’eau est sans dimension et sa valeur est comprise entre 0 et 1.
Une valeur de 0 signifie que la matière est imperméable à la vapeur d’eau, c’est-à-dire qu’elle a une résistance à la
vapeur d’eau infinie; une matière qui a une valeur de 1 présente à la fois la résistance thermique et la résistance à la
vapeur d’eau d’une couche d’air de la même épaisseur.
3.4
perméabilité à la vapeur d’eau
W
d
caractéristique d’une matière textile ou composite dépendant de la résistance à la vapeur d’eau (3.2) et de la
température conformément à la Formule (2):
W  (2)
d
RT
et m
où ϕT est la chaleur latente de vaporisation de l’eau à la température T de l’unité de mesure, par exemple:
m m
0,672 W·h/g à T = 35 °C
m
Note 1 à l'article: La perméabilité à la vapeur d’eau est exprimée en grammes par mètre carré heure-pascal.
4 Symboles, termes abrégés et unités
Le Tableau 1 indique les symboles et abréviations utilisés dans le présent document.
Tableau 1 — Symboles, termes abrégés et unités
Symboles et termes abrégés Description Unité
A surface de l’unité de mesure m
b épaisseur de la garde thermique m
d épaisseur de l’éprouvette m
i indice de perméabilité à la vapeur sans dimension
mt
d’eau
H puissance de chauffe fournie à l’unité W
de mesure
l longueur m
TTabableleaauu 1 1 ((ssuuiitte)e)
Symboles et termes abrégés Description Unité
p pression partielle de vapeur d’eau de Pa
a
l’air dans l’enceinte de mesure à la
température T
a
p pression partielle saturante de Pa
m
vapeur d’eau à la surface de l’unité de
mesure à la température T
m
R résistance thermique m ·K/W
ct
R constante de l’appareil pour le mesu- m ·K/W
ct0
rage de la résistance thermique, R
ct
R résistance à la vapeur d’eau m ·Pa/W
et
R constante de l’appareil pour le m ·Pa/W
et0
mesurage de la résistance à la vapeur
d’eau, R
ct
H.R. humidité relative %
S écart-type de la vitesse de l’air v, m/s
v
T température de l’air dans l’enceinte °C
a
d’essai
T température de l’unité de mesure °C
m
T température de la garde thermique °C
s
v vitesse du flux d’air au-dessus de la m/s
a
surface de l’éprouvette
W perméabilité à la vapeur d’eau g/(m ·h· Pa)
d
α pente de la droite de correction pour sans dimension
le calcul de ΔH
c
β pente de la droite de correction pour sans dimension
le calcul de ΔH
e
ΔH facteur correctif de la puissance de sans dimension
c
chauffe pour le mesurage de la résis-
tance thermique, R
ct
ΔH facteur correctif de la puissance de sans dimension
e
chauffe pour le mesurage de la résis-
tance à la vapeur d’eau, R
et
ϕT chaleur latente de vaporisation de Wh/g
m
l’eau à la température, T
m
5 Principe
L’éprouvette est placée sur une plaque chauffée électriquement, un air conditionné est soufflé de telle sorte
qu’il balaie la surface supérieure de l’éprouvette parallèlement à celle-ci comme spécifié dans le présent
document.
Pour déterminer la résistance thermique, le flux de chaleur à travers l’éprouvette est mesuré une fois le
régime stationnaire atteint.
La technique décrite dans le présent document permet de déterminer la résistance thermique R d’une
ct
matière en soustrayant la résistance thermique de la couche limite d’air à la surface de l’appareil d’essai
de celle de l’éprouvette et de sa couche limite d’air, les deux résistances étant mesurées dans les mêmes
conditions.
Pour déterminer la résistance à la vapeur d’eau, une plaque poreuse chauffée électriquement est recouverte
d’une membrane perméable à la vapeur d’eau, mais imperméable à l’eau liquide. L’eau alimentant la plaque
chauffée s’évapore et passe à travers la membrane à l’état de vapeur, de sorte que l’eau liquide n’entre pas
en contact avec l’éprouvette. Lorsque l’éprouvette est placée sur la membrane, le flux de chaleur requis pour

maintenir la plaque à une température constante est une mesure du débit d’évaporation de l’eau et la valeur
de la résistance à la vapeur d’eau de l’éprouvette en est déduite.
La technique décrite dans le présent document permet de déterminer la résistance à la vapeur d’eau R
et
d’une matière en soustrayant la résistance à la vapeur d’eau de la couche limite d’air à la surface de l’appareil
d’essai de celle de l’éprouvette et de sa couche limite d’air, les deux résistances étant mesurées dans les
mêmes conditions.
6 Appareillage
6.1 Unité de mesure avec contrôle de température et d’alimentation en eau, constituée d’une plaque
métallique d’environ 3 mm d’épaisseur et d’une surface minimale de 0,04 m (par exemple, un carré
de 200 mm de côté, l), fixée à un bloc métallique conducteur de chaleur qui contient un élément chauffant
électrique [voir Figure 1, légendes (1) et (6)]. Pour le mesurage de la résistance à la vapeur d’eau, la plaque
métallique (1) doit être poreuse. Elle est entourée par une garde thermique [voir légende (8) de la Figure 2]
qui est localisée dans une ouverture de la table de mesure (11).
Le coefficient d’émissivité radiante de la surface de la plaque (1) doit être supérieur à 0,35, le mesurage étant
effectué à 20 °C sur la plage de longueurs d’onde 8 µm à 14 µm, avec le rayon primaire perpendiculaire à la
surface de la plaque et la réflexion hémisphérique.
Des canaux sont usinés sur la face du bloc de l’élément chauffant (6) qui est en contact avec la plaque poreuse
pour permettre l’alimentation en eau par un dispositif doseur (5).
La position de l’unité de mesure par rapport à la table de mesure doit être ajustable, afin que l’on puisse
amener la face supérieure des éprouvettes d’essai qui la recouvrent à être dans le même plan que la table de
mesure.
Il convient de réduire au minimum les fuites thermiques à travers les câblages qui rejoignent l’unité de
mesure ou son système de mesure de température, par exemple en plaçant le plus possible de fil le long de la
face interne de la garde thermique (8).
Le régulateur de température (3) ainsi que la sonde de température de l’unité de mesure (2) doivent
maintenir la température T de l’unité de mesure (7) constante à ± 0,1 K. La puissance de chauffe H doit être
m
mesurable au moyen d’un système approprié (4) à ± 2 % sur la totalité de la plage.
L’eau est conduite à la surface de la plaque métallique poreuse (1) par un dispositif doseur (5) tel qu’une
burette motorisée. Le dispositif doseur est déclenché par un détecteur de niveau lorsque le niveau d’eau
dans la plaque descend de plus de 1,0 mm approximativement en dessous de la surface de celle-ci, afin de
maintenir un débit d’évaporation constant. Le détecteur de niveau est relié mécaniquement à l’unité de
mesure.
Avant d’être introduite dans l’unité de mesure, l’eau doit être préchauffée à la température de l’unité de
mesure. Cela peut être réalisé en faisant passer l’eau dans des tuyaux à l’intérieur de la garde thermique
avant l’entrée dans l’unité de mesure.

Légende
1 plaque métallique
2 sonde de tem
...
