ISO 16650:2004

Bead wire

ISO 16650:2004 specifies the requirements and characteristics of round and flat wire used for strengthening the bead of all kinds of tyres.

Fil d'acier pour tringle

L'ISO 16650:2004 spécifie les exigences et caractéristiques des fils ronds et plats utilisés pour renforcer la nervure de tous types de pneumatiques.

General Information

• Status: Published
• Publication Date: 16-Jun-2004
• ICS: 77.140.65 - Steel wire, wire ropes and link chains
• Technical Committee: ISO/TC 17/SC 17 - Steel wire rod and wire products
• Drafting Committee: ISO/TC 17/SC 17 - Steel wire rod and wire products
• Current Stage: 9092 - International Standard to be revised
• Completion Date: 20-Apr-2023

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 16650
First edition
2004-06-15
Bead wire
Fil d'acier pour tringle

Reference number
ISO 16650:2004(E)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 16650:2004(E)

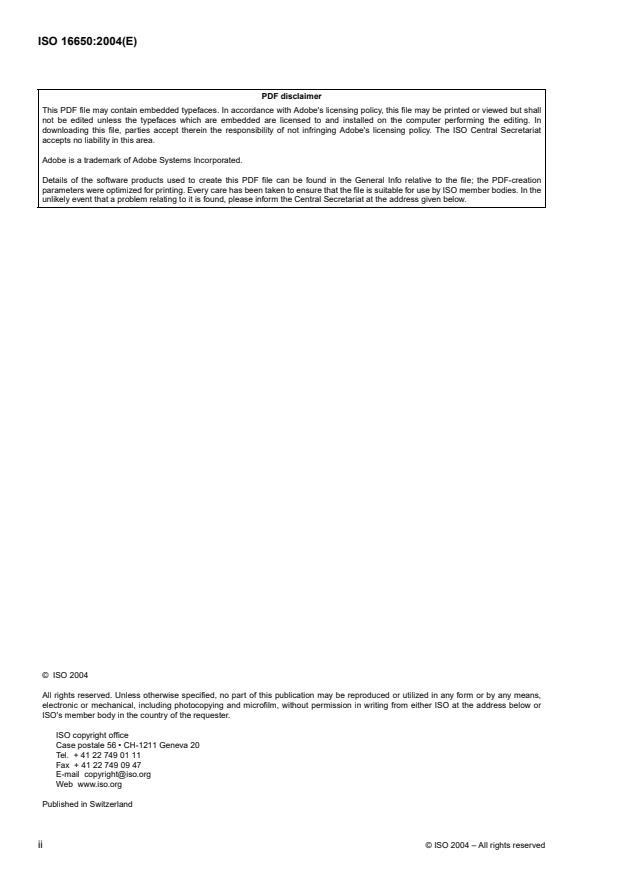

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall
not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the
unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
©
ii ISO 2004 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 16650:2004(E)
Contents Page
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Classification . 2
5 Designation and ordering . 2
6 Requirements . 2
7 Testing and inspection . 6
8 Marking, labelling and packaging . 7
Annex A (informative) Adhesion testing . 8
Bibliography . 9
©
ISO 2004 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 16650:2004(E)

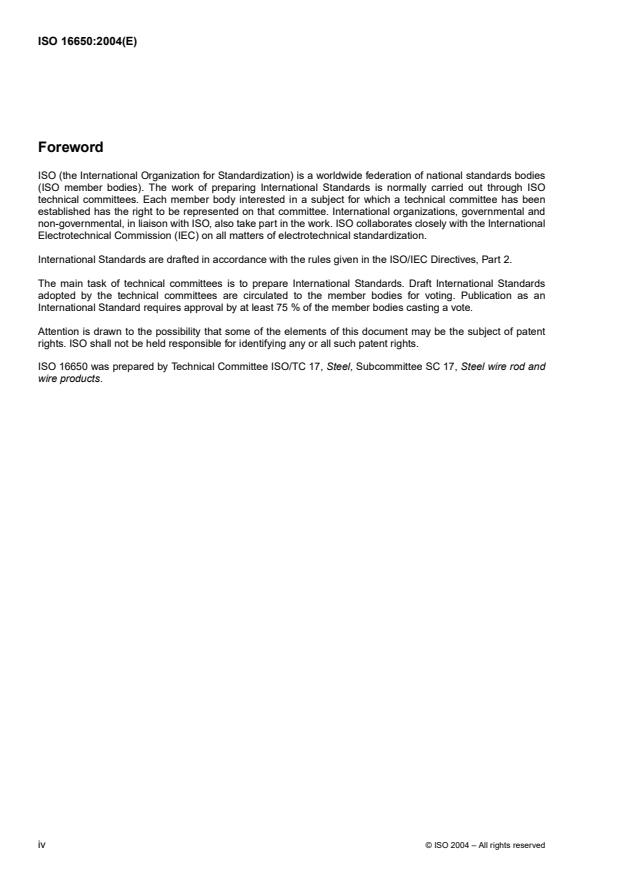

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 16650 was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 17, Steel wire rod and
wire products.
©
iv ISO 2004 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 16650:2004(E)
Bead wire
1Scope
This International Standard specifies the requirements and characteristics of round and flat wire used for
strengthening the bead of all kinds of tyres.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 404:1992, Steel and steel products — General technical delivery requirements
ISO 6892:1998, Metallic materials — Tensile testing at ambient temperature
ISO 7800:2003, Metallic materials — Wire — Simple torsion test
ISO/TR 9769:1991, Steel and iron — Review of available methods of analysis
ISO 10474:1991, Steel and steel products — Inspection documents
ISO 16120-1:2001, Non-alloy steel wire rod for conversion to wire — Part 1: General requirements
ISO 16120-2:2001, Non-alloy steel wire rod for conversion to wire — Part 2: Specific requirements for general
purpose wire rod
ISO 16120-4:2001, Non-alloy steel wire rod for conversion to wire — Part 4: Specific requirements for wire rod
for special applications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
nominal diameter
d
that diameter by which the wire is designated and specified by the purchaser
NOTE This is the basis on which the values of all relevant characteristics are determined for the acceptance of the wire.
3.2
actual diameter
arithmetic mean of two measurements at right angles determined at same cross-section
3.3
out-of-roundness
arithmetic difference between the maximum and minimum diameter measured in the same transverse cross-
section perpendicular to the wire axis
©
ISO 2004 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 16650:2004(E)
4 Classification
Bead wire is supplied in two levels of tensile strength, designed as:
NT: Normal standard (or regular) tensile strength
HT: High tensile strength
5 Designation and ordering
5.1 Designation
For products supplied in accordance with this International Standard, the designation shall state, in the following
order:
— the term: “bead wire”;
— the coating: see 6.1.2;
— the number of this International Standard, i.e. ISO 16650;
— the tensile strength grade;
— for round wire, the required nominal diameter.
For flat wire, the designation shall state after “bead wire” “flat” and after “ISO 16650” the dimension in the form
of width× thickness: e.g. 3× 1,5.
1,295 mm
EXAMPLE Bronze-coated bead wire high tensile strength in accordance with ISO 16650 is designated as
follows:
Bead wire bronze-coated ISO 16650-HT-1,295
5.2 Information to be supplied by the purchaser
The purchaser shall clearly state in his enquiry or order the product and following information:
— the desired quantity;
— the unit and type of delivery;
— the inspection document.
EXAMPLE
20 t bead wire bronze-coated ISO 16650-HT-1,295 on spools of ca. 450 kg ISO 10474.1.B
6 Requirements
6.1 Material
6.1.1 Steel
The wire shall be made from steel corresponding to ISO 16120-1 and
— for NT, also to ISO 16120-2 or
— for HT, also to ISO 16120-4.
©
2 ISO 2004 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 16650:2004(E)
The chemical composition according to the heat analysis shall comply with the limit values shown in Table 1.
The permissible deviation of the product analysis from the heat analysis shall be in accordance with
ISO 16120-2 and ISO 16120-4.
Table 1 — Chemical composition
% (mass fraction)
Tensile strength CSI Mn S Zn
max. max.
NT 0,60 to 0,76 0,15 to 0,30 0,40 to 0,70 0,035 0,035
HT 0,77 to 0,90 0,15 to 0,30 0,40 to 0,60 0,025 0,020
6.1.2 Metallic coating
The wire is supplied with one of the following coatings: brass, copper, low-tin bronze or high-tin bronze. The
chemical composition shall be in accordance with Table 2. Flat bead wir
...

NORME ISO
INTERNATIONALE 16650
Première édition
2004-06-15
Fil d'acier pour tringle
Bead wire

Numéro de référence
ISO 16650:2004(F)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 16650:2004(F)

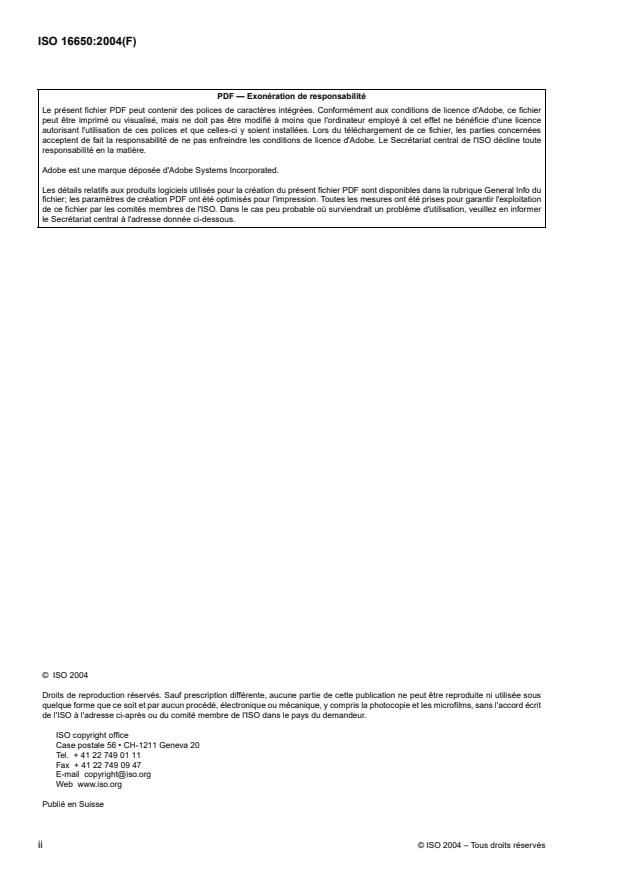

PDF — Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation
de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer
le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
©
ii ISO 2004 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 16650:2004(F)
Sommaire Page
1 Domaine d'application . 1
2Références normatives . 1
3 Termes et définitions . 1
4 Classification . 2
5Désignation et commande . 2
6 Exigences . 3
7 Essais et contrôle . 6
8 Marquage, étiquetage et emballage . 8
Annexe A (informative) Essai d'adhérence . 9
Bibliographie . 10
©
ISO 2004 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 16650:2004(F)

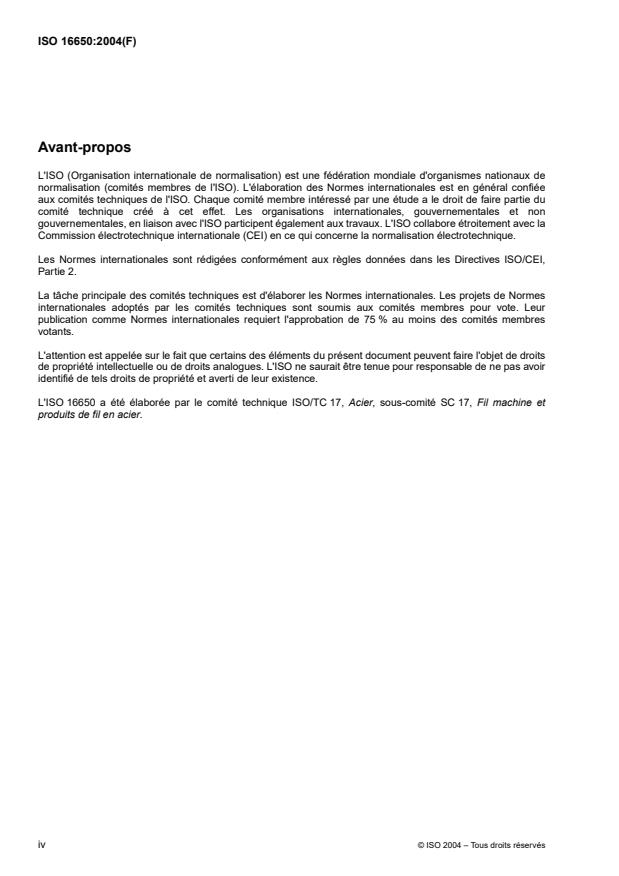

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la
Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits
de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L'ISO 16650 a été élaborée par le comité technique ISO/TC 17, Acier, sous-comité SC 17, Fil machine et
produits de fil en acier.
©
iv ISO 2004 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 16650:2004(F)
Fil d'acier pour tringle
1 Domaine d'application
La présente Norme internationale spécifie les exigences et caractéristiques des fils ronds et plats utilisés pour
renforcer la nervure de tous types de pneumatiques.
2Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 404:1992, Aciers et produits sidérurgiques — Conditions générales techniques de livraison
ISO 6892:1998, Matériaux métalliques — Essai de traction à température ambiante
ISO 7800:2003, Matériaux métalliques — Fils — Essai de torsion simple
ISO/TR 9769:1991, Aciers et fontes — Vue d'ensemble des méthodes d'analyse disponibles
ISO 10474:1991, Aciers et produits sidérurgiques — Documents de contrôle
ISO 16120-1:2001, Fil-machine en acier non allié destiné à la fabrication de fils— Partie 1: Exigences
générales
ISO 16120-2:2001, Fil-machine en acier non allié destiné à la fabrication de fils— Partie 2: Exigences
spécifiques au fil-machine d'usage général
ISO 16120-4:2001, Fil-machine en acier non allié destiné à la fabrication de fils— Partie 4: Exigences
spécifiques au fil-machine pour applications spéciales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
diamètre nominal
d
diamètre par lequel le fil est désigné et spécifié par l'acheteur
NOTE Il s'agit de la base sur laquelle les valeurs de toutes les caractéristiques pertinentes sont déterminées pour
l'acceptation du fil.
3.2
diamètre mesuré
moyenne arithmétique de deux mesurages du diamètre à angle droit déterminés sur une même section
transversale
©
ISO 2004 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 16650:2004(F)
3.3
ovalisation
différence arithmétique entre les diamètres maximal et minimal mesurés dans une même section transversale
perpendiculaire à l'axe du fil
4 Classification
Le fil pour tringle est classé selon sa résistance à la traction, désignée comme suit:
NT: résistance normale à la traction;
HT: résistance élevée à la traction.
5Désignation et commande
5.1 Désignation
Pour les produits fournis conformément à la présente Norme internationale, la désignation doit déclarer dans
l'ordre indiqué ci-après les éléments suivants:
— le terme: «fil pour tringle»;
— le revêtement: voir 6.1.2;
— le numéro de la présente Norme internationale, à savoir ISO 16650;
— la classe de résistance à la traction;
— pour le fil rond, le diamètre nominal.
Pour le fil plat, la désignation est, après «fil pour tringle», suivie du terme «plat» et, après «ISO 16650», les
dimensions sont exprimées par largeur ×épaisseur, par exemple 3× 1,5.
EXEMPLE Pour un fil pour tringle revêtu de bronze de 1,295 mm avec une résistance à la traction élevée conforme à
l'ISO 16650:
Fil pour tringle revêtu de bronze ISO 16650-HT-1,295
5.2 Information à fournir par l'acheteur
L'acheteur doit clairement indiquer, dans l'appel d'offre ou la commande, le produit et les informations
suivantes:
— la quantité désirée;
— l'unité et le type de livraison;
— le type de document de contrôle.
EXEMPLE
Fil pour tringle 20 t à revêtement de bronze ISO 16650-HT-1,295 sur bobine d'environ 450 kg ISO 10474.1.B
©
2 ISO 2004 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 16650:2004(F)
6 Exigences
6.1 Matériau
6.1.1 Acier
Le fil doit être fabriqué à partir d'un fil machine en acier conforme à l'ISO 16120-1 et
— pour NT, aussi à l’ISO 16120-2, ou
— pour HT, aussi à l’ISO 16120-4.
La composition chimique correspondant à l'analyse thermique doit être conforme aux valeurs limites indiquées
dans le Tableau 1. L'écart autorisé entre l'analyse de produit et l'analyse thermique doit être conforme à
l'ISO 16120-2 et à l'ISO 16120-4.
Tableau 1 — Composition chimique
% (fraction massique)
Résistance à la
CSI Mn S Zn
traction
max max
NT 0,60 à 0,76 0,15 à 0,30 0,40 à 0,70 0,035 0,035
HT 0,77 à 0,90 0,15 à 0,30 0,40 à 0,60 0,025 0,020
6.1.2 Revêtement métallique
Le fil rond doit être fourni avec l'un des revêtements suivants: laiton, cuivre, «bronze faible étain» ou «bronze
fort étain». La composition chimique du revêtement doit être conforme au Tableau 2. Les fils plats pour tringle
doivent être fournis exclusivement revêtus de laiton.
De plus, l'acheteur peut spécifier l'application d'un revêtement de résidu de cumar.
Tableau 2 — Composition chimique du revêtement
% (fraction massique)
Matériau de revêtement
Cu
...
