ISO 14404-4:2020
(Main)Calculation method of carbon dioxide emission intensity from iron and steel production - Part 4: Guidance for using the ISO 14404 series
Calculation method of carbon dioxide emission intensity from iron and steel production - Part 4: Guidance for using the ISO 14404 series
This document provides guidance for calculating the CO2 intensity at steel plants with all types of process routes, by defining the boundary, CO2 emission factors and the intermediate products for which upstream emissions are considered for all types of process routes. In particular, this document provides guidance applicable to the ISO 14404 series to the types of steel plants listed below. This document also includes the Universal Calculation Sheet, which covers all relevant emission sources from ISO 14404-1, ISO 14404-2 and ISO 14404-3 to assist the calculation of CO2 emissions. i. Steel plants with different process routes from ISO 14404-1, ISO 14404-2 and ISO 14404-3 (7.2.1) ii. Steel plants with more than one process route (7.2.2) iii. Steel plants purchasing pig iron from the outside (7.2.3) iv. Steel plants and rerollers purchasing part or all of crude steel from outside (7.2.4) Moreover, this document provides additional guidance to the entire ISO 14404 series for the following topics. a) Evaluation of exported slags b) Evaluation of by-product gas c) Evaluation of stock d) Selection of calorific values and emission factors for electricity and fuel Conversion to energy consumption and to consumption efficiency can be obtained using Annex A. While the use of the calculation result is outside the scope of this document, appropriate applications and inappropriate application are recommended in Annex B.
Méthode de calcul de l'intensité de l'émission de dioxyde de carbone de la production de la fonte et de l'acier — Partie 4: Lignes directrices pour l’utilisation de la série de normes ISO 14404
Le présent document fournit des recommandations relatives au calcul de l'intensité en CO2 dans les usines sidérurgiques appliquant tous types de gammes de fabrication en définissant le périmètre, les facteurs d'émissions de CO2 et les produits intermédiaires pour lesquels les émissions en amont sont prises en compte pour chaque type de gamme de fabrication. En particulier, le présent document fournit des recommandations applicables à la série de normes ISO 14404 pour les types d'usines sidérurgiques énumérés ci-dessous. Le présent document inclut également la feuille de calcul universelle couvrant l'ensemble des sources d'émissions pertinentes de l'ISO 14404-1, de l'ISO 14404-2 et de l'ISO 14404-3 en vue de faciliter le calcul des émissions de CO2. i) Usines sidérurgiques appliquant différentes gammes de fabrication conformément à l'ISO 14404-1, à l'ISO 14404-2 et à l'ISO 14404-3 (7.2.1) ii) Usines sidérurgiques appliquant plus d'une gamme de fabrication (7.2.2) iii) Usines sidérurgiques achetant de la fonte brute en externe (7.2.3) iv) Usines sidérurgiques et usines sidérurgiques de relaminage achetant tout ou partie de leur acier brut à des fournisseurs externes (7.2.4) De plus, le présent document fournit des recommandations complémentaires à la série de normes ISO 14404 complète sur les sujets suivants. a) Évaluation des laitiers exportés b) Évaluation des sous-produits gazeux c) Évaluation du stock d) Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le carburant La conversion en consommation énergétique et en efficacité de consommation peut être réalisée à l'aide de l'Annexe A. Bien que l'utilisation du résultat du calcul ne soit pas couverte par le présent document, l'Annexe B formule des recommandations concernant les applications appropriées et inappropriées.
General Information
Relations
Overview
ISO 14404-4:2020 - "Calculation method of carbon dioxide emission intensity from iron and steel production - Part 4" provides practical guidance for using the ISO 14404 series to calculate CO2 emission intensity for all types of steel plants. It defines boundaries, upstream emission considerations, emission factors and intermediate-product treatment across diverse process routes. The standard includes a Universal Calculation Sheet to consolidate emission sources from ISO 14404-1, -2 and -3 and gives additional guidance on exported slags, by‑product gas, stock evaluation and selection of calorific values and emission factors for electricity and fuels.
Key topics and requirements
- Boundary definition and scope: Establishes how to set the calculation boundary (site vs. life‑cycle upstream) and which intermediate products’ upstream emissions to include.
- Universal Calculation Sheet: A template covering emission sources from the ISO 14404 series to standardize CO2 intensity calculations across routes.
- Process-route guidance: Specific advice for:
- plants with process routes not covered in Parts 1–3,
- plants operating multiple process routes,
- plants purchasing pig iron or semi‑finished/crude steel from outside,
- rerollers and outsourced steel production activities.
- Emission factors and calorific values: Guidance on selecting appropriate emission factors and calorific values for electricity and fuels to ensure consistent energy‑based conversions.
- By‑product and material evaluations: Procedures for evaluating exported slags, by‑product gases and inventory (stock) impacts on CO2 intensity.
- Principles for calculation: Emphasizes relevance, completeness, consistency, accuracy and transparency in data collection and reporting.
- Supporting annexes: Annex A (energy conversion and intensity), Annex B (recommended and inappropriate applications), and template examples to aid implementation.
Applications and users
ISO 14404-4:2020 is intended for practical use by:
- Steel plant environmental and process managers calculating plant-level CO2 intensity.
- Sustainability and carbon‑reporting teams preparing consistent emissions disclosures.
- Auditors and verifiers assessing methodology, boundaries and data quality.
- Consultants and policy makers comparing process routes or designing decarbonization pathways.
- R&D and operations staff optimizing energy use and accounting for by‑product credits.
Practical uses include corporate reporting, benchmarking across plants and process routes, evaluating outsourced inputs (pig iron, crude steel), and supporting emissions reduction planning.
Related standards
- ISO 14404-1 (BF–BOF route), ISO 14404-2 (Scrap–EAF route), ISO 14404-3 (DRI–EAF route)
- World Steel Association “CO Emissions Data Collection User Guide” (methodological alignment)
For implementation, consult the full ISO 14404-4:2020 document and the other Parts in the ISO 14404 series to ensure compliance and consistent CO2 emission intensity calculation.
Standards Content (Sample)

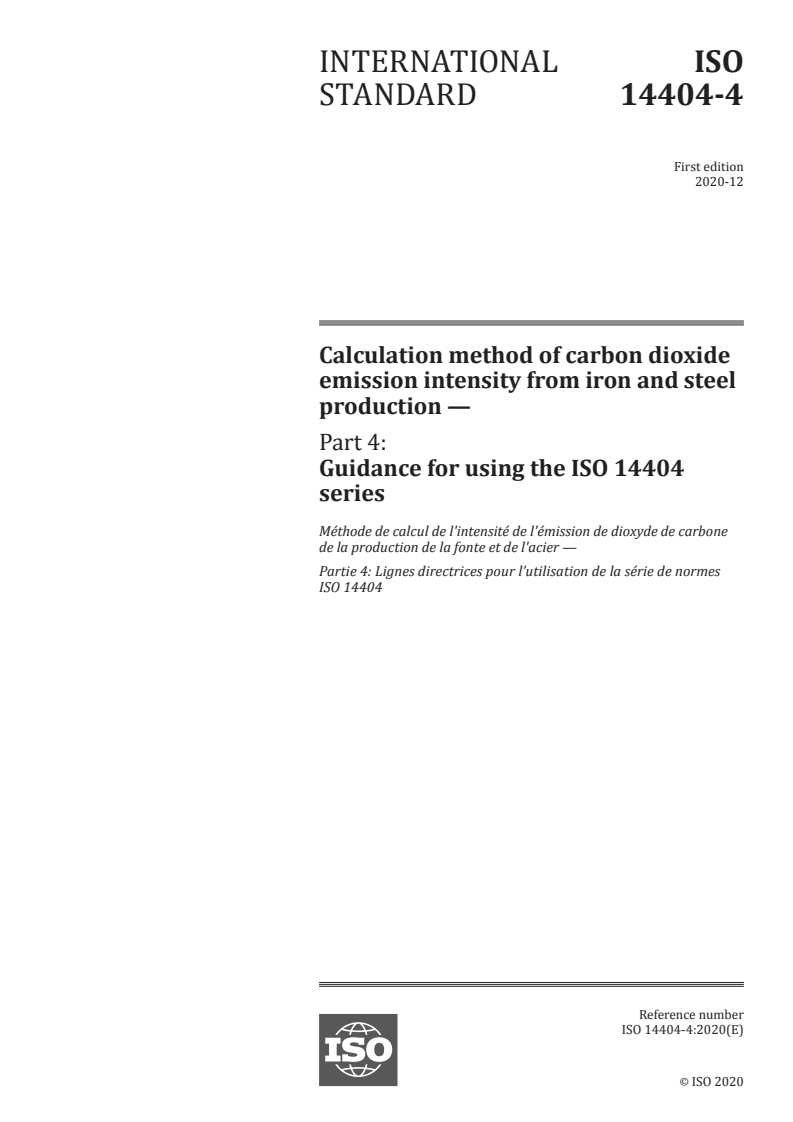

INTERNATIONAL ISO
STANDARD 14404-4
First edition
2020-12
Calculation method of carbon dioxide
emission intensity from iron and steel
production —
Part 4:
Guidance for using the ISO 14404
series
Méthode de calcul de l'intensité de l'émission de dioxyde de carbone
de la production de la fonte et de l'acier —
Partie 4: Lignes directrices pour l’utilisation de la série de normes
ISO 14404
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

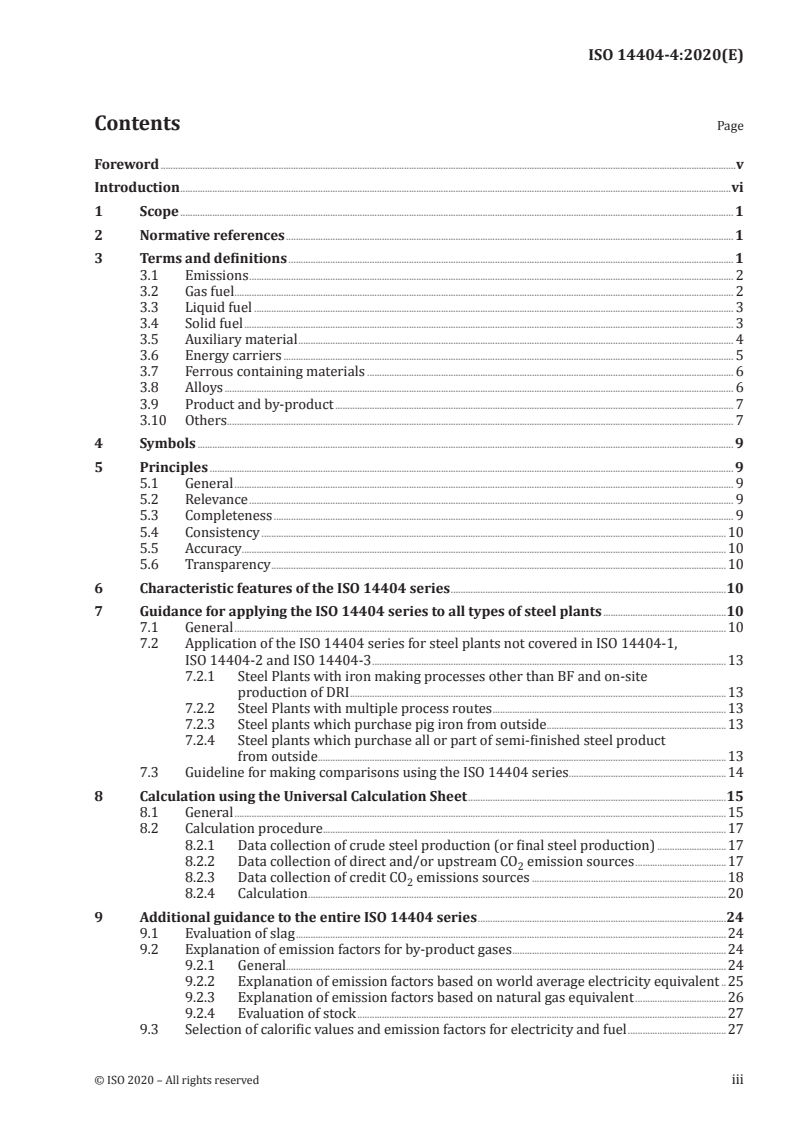

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 Emissions . 2
3.2 Gas fuel . 2
3.3 Liquid fuel . 3
3.4 Solid fuel . 3
3.5 Auxiliary material . 4
3.6 Energy carriers . 5
3.7 Ferrous containing materials . 6
3.8 Alloys . 6
3.9 Product and by-product . 7
3.10 Others . 7
4 Symbols . 9
5 Principles . 9
5.1 General . 9
5.2 Relevance . 9
5.3 Completeness . 9
5.4 Consistency .10
5.5 Accuracy .10
5.6 Transparency .10
6 Characteristic features of the ISO 14404 series .10
7 Guidance for applying the ISO 14404 series to all types of steel plants .10
7.1 General .10
7.2 Application of the ISO 14404 series for steel plants not covered in ISO 14404-1,
ISO 14404-2 and ISO 14404-3 .13
7.2.1 Steel Plants with iron making processes other than BF and on-site
production of DRI .13
7.2.2 Steel Plants with multiple process routes .13
7.2.3 Steel plants which purchase pig iron from outside .13
7.2.4 Steel plants which purchase all or part of semi-finished steel product
from outside .13
7.3 Guideline for making comparisons using the ISO 14404 series .14
8 Calculation using the Universal Calculation Sheet .15
8.1 General .15
8.2 Calculation procedure .17
8.2.1 Data collection of crude steel production (or final steel production) .17
8.2.2 Data collection of direct and/or upstream CO emission sources .17
8.2.3 Data collection of credit CO emissions sources .18
8.2.4 Calculation .20
9 Additional guidance to the entire ISO 14404 series .24
9.1 Evaluation of slag .24
9.2 Explanation of emission factors for by-product gases .24
9.2.1 General.24
9.2.2 Explanation of emission factors based on world average electricity equivalent .25
9.2.3 Explanation of emission factors based on natural gas equivalent .26
9.2.4 Evaluation of stock .27
9.3 Selection of calorific values and emission factors for electricity and fuel .27
Annex A (informative) Calculation of energy consumption and intensity .28
Annex B (informative) Application of the ISO 14404 series.31
Annex C (informative) Universal Calculation Sheet .32
Annex D (informative) Example of template for using different emission factors or
emission sources from Table 7 .34
Annex E (Informative) Boundary calculation for a steel plant which produces crude steel
and uses purchased semi-finished steel products .36
Bibliography .40
iv © ISO 2020 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 17, Steel.
A list of all parts in the ISO 14404 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
Introduction
The steel industry recognizes the urgent need to take actions concerning climate change. Slowing
and halting global warming requires reductions in GHG emissions on a global scale. To play a part in
achieving these reductions, it is necessary for steel plants to identify the amount of CO emitted during
the production of steel products, in order to identify next opportunities for reduction of CO .
As the calculation methods for CO emission and intensity in iron and steel industry, ISO 14404-1
(for steel plants with blast furnace) and ISO 14404-2 (for steel plants with electric arc furnace) were
published in 2013, and ISO 14404-3 (for steel plants with electric arc furnace and coal-based or gas-
based direct reduction iron facility) was published in 2017.
The ISO 14404 series specifies calculation methods for the carbon dioxide (CO ) intensity of a steel
plant from the amounts of the major inputs (purchased items) and outputs (sold items), such as natural
resources, intermediate products, and energy. The concept is shown in Figure 1.
Figure 1 — Conceptual diagram of calculation method in the ISO 14404 series
This calculation method only uses basic imports and exports that are commonly measured and recorded
by the plants; thus, the method requires neither the measurement of the specific efficiency of individual
equipment or processes nor dedicated measurements of the complex flow and recycling of materials
and waste heat. In this way, the calculation method ensures its simplicity and universal applicability
without requiring steel plants to install additional dedicated measuring devices or to collect additional
dedicated data other than commonly used data in the management of plants.
In addition, the ISO 14404 series provides the guidance to consider the activities in the boundary that
are located outside of the site boundary by considering the upstream emissions of the intermediate
products produced in such “outsourced steel production activities”. The conceptual diagram of
boundary and site boundary is shown in Figure 2.
vi © ISO 2020 – All rights reserved
Figure 2 — Conceptual diagram of boundary and site boundary
Intermediate products with possibilities of considering upstream emissions include the following:
— Electricity / steam;
— Substances produced in the basic activities existing in the target process route (e.g. purchased coke
used in the BF - BOF route);
— Substances that substitute the iron source of the process route even if they do not exist in the target
process route (e.g. purchased DRI used in the BF - BOF route).
The ISO 14404 series is based on “CO Emissions Data Collection User Guide” established by the World
Steel Association (worldsteel), which consists more than 161 major steel companies in 60 countries
and regions of the world. Actual data collection among worldsteel members has been conducted
yearly based upon this guide since 2007. While the ISO 14404 series of standards and worldsteel "CO
Emissions Data Collection User Guide" share the same concept, they have different characteristics
where the worldsteel’s User Guide provides the method suitable for collecting data from steel plants
across the world in a uniform way, and the ISO 14404 series provide methods suitable for the evaluation
of CO intensity of steel plant for each process route (i.e. combination of iron source and steelmaking
process).
Therefore, while worldsteel method applies common boundary and CO emission factors to all
steelworks regardless of their process routes, the ISO 14404 series defines the boundary, CO emission
factors and intermediate products for which upstream emissions are considered for each of the process
routes, such as BF-BOF (14404-1), Scrap-EAF (14404-2) and DRI-EAF (14404-3).
This document provides the guidance for calculating the CO intensity at all types of steel plants,
including steel plants with process routes not covered in ISO 14404-1, ISO 14404-2 and ISO 14404-3
(steel plants with process routes other than BF - BOF, Scrap - EAF, DRI - EAF) as well as steel plants with
multiple process routes, by defining the boundary, CO emission factors and the intermediate products
for which upstream emissions are considered for each of all types of steel plants. This document also
includes Universal Calculation Sheet, which covers all relevant emission sources from ISO 14404-1,
ISO 14404-2 and ISO 14404-3 to assist the calculation of CO emissions.
Moreover, this document provides additional guidance to the entire ISO 14404 series for the following
topics, which have not been covered by ISO 14404-1, ISO 14404-2 and ISO 14404-3.
a) Evaluation of exported slags
b) Evaluation of by-product gas
c) Evaluation of stock
d) Selection of calorific values and emission factors for electricity and fuel
viii © ISO 2020 – All rights reserved
INTERNATIONAL STANDARD ISO 14404-4:2020(E)
Calculation method of carbon dioxide emission intensity
from iron and steel production —
Part 4:
Guidance for using the ISO 14404 series
1 Scope
This document provides guidance for calculating the CO intensity at steel plants with all types of
process routes, by defining the boundary, CO emission factors and the intermediate products for which
upstream emissions are considered for all types of process routes. In particular, this document provides
guidance applicable to the ISO 14404 series to the types of steel plants listed below. This document also
includes the Universal Calculation Sheet, which covers all relevant emission sources from ISO 14404-1,
ISO 14404-2 and ISO 14404-3 to assist the calculation of CO emissions.
i. Steel plants with different process routes from ISO 14404-1, ISO 14404-2 and ISO 14404-3 (7.2.1)
ii. Steel plants with more than one process route (7.2.2)
iii. Steel plants purchasing pig iron from the outside (7.2.3)
iv. Steel plants and rerollers purchasing part or all of crude steel from outside (7.2.4)
Moreover, this document provides additional guidance to the entire ISO 14404 series for the
following topics.
a) Evaluation of exported slags
b) Evaluation of by-product gas
c) Evaluation of stock
d) Selection of calorific values and emission factors for electricity and fuel
Conversion to energy consumption and to consumption efficiency can be obtained using Annex A.
While the use of the calculation result is outside the scope of this document, appropriate applications
and inappropriate application are recommended in Annex B.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1 Emissions
3.1.1
emission source
process emitting CO during the production of steel products
Note 1 to entry: There are three categories of CO emission sources: direct, upstream and credit. Examples of
emission sources that are subject to this document are given in direct CO2 emission (3.1.2), upstream CO2 emission
(3.1.3) and credit CO2 emission (3.1.4).
[SOURCE: ISO 14404-1:2013, 2.1.1]
3.1.2
direct CO emission
CO emissions from steel production activity inside the boundary (3.10.2)
Note 1 to entry: Direct CO emission is categorized as “direct GHG emissions” in ISO 14064-1.
[SOURCE: ISO 14404-1:2013, 2.1.2]
3.1.3
upstream CO emission
CO emissions from imported material related to outsourced steel production activities outside the site
boundary (3.10.3) and from imported electricity (3.6.1) and steam (3.6.2) into the site boundary (3.10.3)
Note 1 to entry: CO emissions from imported material in this term are categorized as “other indirect GHG
emissions” in ISO 14064-1.
Note 2 to entry: CO emissions from imported electricity (3.6.1) and steam (3.6.2) in this term are categorized as
“energy indirect GHG emissions” in ISO 14064-1.
[SOURCE: ISO 14404-1:2013, 2.1.3, modified — boundary (3.10.2) is changed to site boundary (3.10.3)]
3.1.4
credit CO emission
CO emission that corresponds to exported material and electricity (3.6.1) or steam (3.6.2)
Note 1 to entry: Credit CO emission is categorized as “direct GHG emissions” in ISO 14064-1.
[SOURCE: ISO 14404-1:2013, 2.1.4]
3.2 Gas fuel
3.2.1
natural gas
mixture of gaseous hydrocarbons, primarily methane, naturally occurring in the earth and used
principally as a fuel
[SOURCE: ISO 14404-1:2013, 2.2.1]
3.2.2
coke oven gas
COG
gas recovered from coke (3.4.6) oven
[SOURCE: ISO 14404-1:2013, 2.2.2]
3.2.3
blast furnace gas
BFG
gas recovered from blast furnace
[SOURCE: ISO 14404-1:2013, 2.2.3]
2 © ISO 2020 – All rights reserved
3.2.4
BOF gas
LDG
gas recovered from basic oxygen furnace (Linz Donawitz converter)
Note 1 to entry: BOF: basic oxygen furnace
[SOURCE: ISO 14404-1:2013, 2.2.4]
3.2.5
town gas
fuel gas manufactured for domestic and industrial use
[SOURCE: ISO 14404-2:2013, 2.2.2]
3.2.6
COREX gas
gas recovered from COREX
3.2.7
other gas
gas other than natural gas (3.2.1), coke oven gas (3.2.2), blast furnace gas (3.2.3), BOF gas (3.2.4), town
gas (3.2.5), and COREX gas (3.2.6)
3.3 Liquid fuel
3.3.1
heavy oil
No. 4 to No.6 fuel oil defined by ASTM
Note 1 to entry: ASTM: American Society for Testing and Materials
[SOURCE: ISO 14404-1:2013, 2.3.1]
3.3.2
light oil
No. 2 to No.3 fuel oil defined by ASTM
[SOURCE: ISO 14404-1:2013, 2.3.2]
3.3.3
kerosene
paraffin (oil)
[SOURCE: ISO 14404-1:2013, 2.3.3]
3.3.4
LPG
liquefied petroleum gas
[SOURCE: ISO 14404-1:2013, 2.3.4]
3.4 Solid fuel
3.4.1
coking coal
coal for making coke (3.4.6), including anthracite
[SOURCE: ISO 14404-1:2013, 2.4.1]
3.4.2
BF injection coal
pulverized coal injection (PCI) coal, including anthracite
Note 1 to entry: BF: blast furnace
[SOURCE: ISO 14404-1:2013, 2.4.2]
3.4.3
sinter coal
BOF coal
coal for sinter (3.7.2)/BOF, including anthracite
[SOURCE: ISO 14404-1:2013, 2.4.3]
3.4.4
EAF coal
coal used for an electric arc furnace (EAF) (3.10.5), including anthracite
[SOURCE: ISO 14404-2:2013, 2.4.1, modified — “EAF” is changed to “electric arc furnace (EAF)”. Note 1
to entry is deleted.]
3.4.5
steam coal
boiler coal for producing electricity (3.6.1) and steam (3.6.2), including anthracite
[SOURCE: ISO 14404-1:2013, 2.4.4]
3.4.6
coke
solid carbonaceous material
[SOURCE: ISO 14404-1:2013, 2.4.5]
3.4.7
charcoal
devolatilized or coked carbon neutral materials
EXAMPLE Trees, plants.
[SOURCE: ISO 14404-1:2013, 2.4.6]
3.4.8
SR/DRI coal
coal used for smelting reduction (SR, including COREX)/ direct reduction iron (DRI), including
anthracite
[SOURCE: ISO 14404-2:2013, 2.4.5, modified — Note 1 to entry is integrated into the definition]
3.4.9
other coal
coal other than steam coal (3.4.5), coking coal (3.4.1), BF injection coal (3.4.2), sinter coal (3.4.3), EAF
coal (3.4.4), coke (3.4.6), charcoal (3.4.7) and SR/DRI coal (3.4.8)
3.5 Auxiliary material
3.5.1
limestone
calcium carbonate
CaCO
[SOURCE: ISO 14404-1:2013, 2.5.1]
4 © ISO 2020 – All rights reserved
3.5.2
burnt lime
CaO
[SOURCE: ISO 14404-1:2013, 2.5.2]
3.5.3
crude dolomite
calcium magnesium carbonate
CaMg(CO )
3 2
[SOURCE: ISO 14404-1:2013, 2.5.3]
3.5.4
burnt dolomite
CaMgO
[SOURCE: ISO 14404-1:2013, 2.5.4]
3.5.5
electric arc furnace graphite electrodes
EAF graphite electrodes
net use of EAF (3.10.5) graphite electrodes or attrition loss
[SOURCE: ISO 14404-2:2013, 2.5.5]
3.5.6
nitrogen
N
inert gas separated from air at an oxygen plant (3.10.8), imported from/exported to outside the
boundary (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.5.5, modified — the definition is simplified]
3.5.7
argon
Ar
inert gas separated from air at an oxygen plant (3.10.8), imported from/exported to outside the
boundary (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.5.6, modified — the definition is simplified]
3.5.8
oxygen
O
gas separated from air at an oxygen plant (3.10.8), imported from/exported to outside the boundary
(3.10.2)
[SOURCE: ISO 14404-1:2013, 2.5.7, modified — the definition is simplified]
3.6 Energy carriers
3.6.1
electricity
electrical energy imported from/exported to outside the boundary (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.6.1, modified — the definition is simplified]
3.6.2
steam
pressurized water vapour imported from/exported to outside the boundary (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.6.2]
3.7 Ferrous containing materials
3.7.1
pellets
agglomerated spherical iron ore calcinated by rotary kiln
[SOURCE: ISO 14404-1:2013, 2.7.1]
3.7.2
sinter
bulk iron ore sintered by baking mixture of fine iron ore, coke (3.4.6) breeze and pulverized lime
[SOURCE: ISO 14404-1:2013, 2.7.2]
3.7.3
hot metal
intermediate liquid iron products containing 30 g/kg to 50 g/kg by mass carbon produced by smelting
iron ore with equipment such as blast furnace
[SOURCE: ISO 14404-1:2013, 2.7.3, modified — “3 %, 5 %” is replaced with “30 g/kg, 50 g/kg”]
3.7.4
cold iron
solidified hot metal (3.7.3) as an intermediate solid iron product
[SOURCE: ISO 14404-1:2013, 2.7.4]
3.7.5
scrap
used steel available for reprocessing
[SOURCE: ISO 14404-2:2013, 2.7.4]
3.7.6
gas-based DRI
direct reduced iron (DRI) reduced by a reducing gas such as reformed natural gas (3.2.1)
[SOURCE: ISO 14404-1:2013, 2.7.5]
3.7.7
coal-based DRI
direct reduced iron (DRI) reduced by coal
[SOURCE: ISO 14404-1:2013, 2.7.6]
3.8 Alloys
3.8.1
ferro-nickel
alloy of iron and nickel
[SOURCE: ISO 14404-1:2013, 2.8.1]
6 © ISO 2020 – All rights reserved
3.8.2
ferro-chromium
alloy of iron and chromium
[SOURCE: ISO 14404-1:2013, 2.8.2]
3.8.3
ferro-molybdenum
alloy of iron and molybdenum
[SOURCE: ISO 14404-1:2013, 2.8.3]
3.9 Product and by-product
3.9.1
CO for external use
CO exported to outside the boundary (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.9.1]
3.9.2
coal tar
by-products of the carbonization of coal to coke (3.4.6), containing complex and variable mixtures of
phenols and polycyclic aromatic hydrocarbons
[SOURCE: ISO 14404-1:2013, 2.9.2]
3.9.3
coal light oil
benzole
light oil (3.3.2) recovered by COG (3.2.2) purification, consisting mainly of benzene, toluene and
xylene (BTX)
[SOURCE: ISO 14404-1:2013, 2.9.3, modified — “COG gas” is changed to “COG”]
3.9.4
BF slag to cement
blast furnace slag supplied to cement industry
[SOURCE: ISO 14404-1:2013, 2.9.4]
3.9.5
BOF slag to cement
BOF slag supplied to cement industry
[SOURCE: ISO 14404-1:2013, 2.9.5]
3.10 Others
3.10.1
other emission source
other related emission sources (3.1.1) such as plastics, scraps (3.7.5), desulfurization additives, alloys,
fluxes for secondary metallurgy, dust, sludge, etc.
[SOURCE: ISO 14404-1:2013, 2.10.1]
3.10.2
boundary
limit of activity used to calculate CO emissions intensity for steel production activities
Note 1 to entry: boundary (3.10.2) may be different from the site boundary (3.10.3)
[SOURCE: ISO 14404-1:2013, 2.10.2, modified — Note 1 and 2 to entry is deleted, and new Note 1 to
entry is added]
3.10.3
site boundary
boundary (3.10.2) defined by the target steel production site for the calculation of CO emission and
intensity
3.10.4
process route
route of steel production defined by the combination of iron source and steel making process
3.10.5
EAF
electric arc furnace
furnace that melts and refines iron-bearing material into steel
[SOURCE: ISO 14404-2:2013, 2.10.2.1]
3.10.6
casting
pouring steel directly from a ladle through a tundish into a mould shaped to form billets, blooms or
slabs, or pouring steel from a ladle into a mould shaped to form ingots
[SOURCE: ISO 14404-1:2013, 2.10.2.3]
3.10.7
lime kiln
kiln used to produce burnt lime (3.5.2) by the calcination of limestone (3.5.1)
[SOURCE: ISO 14404-1:2013, 2.10.2.6]
3.10.8
oxygen plant
cryogenic air separator to produce high-purity oxygen (3.5.8)
[SOURCE: ISO 14404-1:2013, 2.10.2.8]
3.10.9
steam boiler
boiler for production of steam (3.6.2)
[SOURCE: ISO 14404-1:2013, 2.10.2.9]
3.10.10
power plant
plant that generates electricity (3.6.1)
[SOURCE: ISO 14404-1:2013, 2.10.2.10]
3.10.11
RHF
reheating furnace
heating furnace used in hot rolling (3.10.12) mills to heat the steel stock (billets, blooms or slabs)
3.10.12
hot rolling
rolling at elevated temperature
[SOURCE: ISO 14404-1:2013, 2.10.2.11]
8 © ISO 2020 – All rights reserved
3.10.13
cold rolling
rolling at room temperature
[SOURCE: ISO 14404-1:2013, 2.10.2.12]
3.10.14
coating
covering steel with another material (tin, chrome, zinc, etc.), primarily for corrosion resistance
Note 1 to entry: Coating materials may include tin, chrome, zinc, etc.
[SOURCE: ISO 14404-1:2013, 2.10.2.13]
4 Symbols
The symbols used in this document are given in Table 1.
Table 1 — Symbols
Symbol Unit Description
Ed,CO tonnes of CO Direct CO emissions
2 2 2
Eu,CO tonnes of CO Upstream CO emissions
2 2 2
Ec,CO tonnes of CO Credit CO emissions
2 2 2
Ea,CO tonnes of CO Annual CO emissions
2 2 2
ICO tonnes of CO per tonne CO intensity factor
2 2 2
Kt,d,CO tonnes of CO per unit Emission factor for calculation of direct CO emissions
2 2 2
Kt,u,CO tonnes of CO per unit Emission factor for calculation of upstream CO emissions
2 2 2
Kt,c,CO tonnes of CO per unit Emission factor for calculation of credit CO emissions
2 2 2
P — Annual crude steel production
Qt,d,CO — Quantities of direct CO emission sources
2 2
Qt,u,CO — Quantities of upstream CO emission sources
2 2
Qt,c,CO — Quantities of credit CO emission sources
2 2
5 Principles
5.1 General
The application of principles is a base to ensure that calculated CO intensity is effectively usable for
steel producers to assess their production site efficiency universally without specificity of product
configurations, location of site, and individual facility used in the site.
5.2 Relevance
Select all the direct source, upstream source and credits into and out of the boundary of steel production
site, data and methodologies appropriate to the need of intended purpose.
5.3 Completeness
Include all the relevant imports to, exports from sources and credits to steel production site to calculate
CO intensity of steel production site.
5.4 Consistency
Enable universally meaningful assessment in CO intensity of steel production site regardless of the
product configurations, location of the site, and individual facilities used in the site.
5.5 Accuracy
Reduce bias and uncertainties of the data being collected and used for the calculation and methodologies
of the calculations as much as appropriate.
5.6 Transparency
Disclose CO calculation method, including emission factors to allow every steel producer to assess its
CO intensity of steel production site universally.
6 Characteristic features of the ISO 14404 series
Characteristic features of the ISO 14404 series include the following:
— This calculation method only uses basic imports and exports that are commonly measured and
recorded by the plants; thus, the method requires neither the measurement of the specific efficiency
of individual equipment or processes nor dedicated measurements of the complex flow and recycling
of materials and waste heat. In this way, the calculation method ensures its simplicity and universal
applicability without requiring steel plants to install additional dedicated measuring devices or to
collect additional dedicated data other than commonly used data in the management of plants.
— The series defines the boundary (i.e. limit of activity used to calculate CO emissions intensity for
steel production activities) for CO intensity calculation for each process route. Even in the case
where the activities within the “boundary” are located outside the “site boundary” of the target
steel plant, the series provides the guidance to include them to be inside the boundary by applying
the concept of “upstream emissions” to the intermediate products produced in such “outsourced
steel production activities”. Intermediate products that may be produced in such “outsourced steel
production activities” include the following:
— Electricity / steam
— Substances manufactured in the basic activity existing in the target process route (e.g.
purchased coke used in the BF - BOF route)
— Substances that substitute the iron source of the process route even if they do not exist in the
target process route (e.g. purchased DRI used in the BF - BOF route)
7 Guidance for applying the ISO 14404 series to all types of steel plants
7.1 General
As shown in Figure 3, there are multiple combinations of iron source and steelmaking process, i.e.
process routes, in the steel manufacturing process.
In Figure 3, each of the arrows represents a process route.
10 © ISO 2020 – All rights reserved
Figure 3 — Existing Process Routes in Steel Production
Process routes covered by ISO 14404-1, ISO 14404-2 and ISO 14404-3 are BF-BOF (ISO 14404-1), Scrap-
EAF (ISO 14404-2), DRI (facility) -EAF (ISO 14404-3) only. However, by determining the intermediate
products for which upstream emissions shall be considered according to the decision tree in Figure 4,
it is possible to calculate the CO intensity using ISO 14404 at all steel plants. Moreover, since the idea
of boundary application described in Figure 4 is already reflected in the universal calculation sheet
detailed in Clause 8, the sheet can be applied to all steel plants by entering the inputs and outputs for
each item in the entry sheet.
Note that if the steel plant both produces crude steel and purchases semi-finished steel products, 7.2.4.2
and Annex E should be referred to.
Figure 4 — Decision tree for the application of the ISO14404 series
Whether to consider the upstream emissions of purchased intermediate products or not is determined
by whether the process producing the intermediate product is inside the boundary applied to the target
steel plant or not. The essential facilities for steel production associated with each process route are
considered to be inside the boundary, and if these processes are located outside of the steel plant site
(i.e. these steel production activities are outsourced), then the emissions from such processes shall be
taken into account by applying upstream emissions to the purchased intermediate products produced
from such processes. On the other hand, upstream emissions of intermediate products produced in
non-essential processes shall not be considered. Since ISO 14404-1, ISO 14404-2 and ISO 14404-3 have
different boundaries, each part has different set of intermediate products for which upstream emissions
shall be considered.
As shown in Table 2, there are 14 intermediate products for which upstream emissions are considered
in ISO 14404-1, 2, 3. For example, since coke oven is an essential facility in the BF-BOF process route,
which is the target process route of ISO 14404-1, coke production is determined to be inside the
boundary in 14404-1. Therefore, when coke is purchased from outside, the upstream emissions of
such purchased coke shall be considered. On the other hand, coke oven is not an essential facility in the
scrap-EAF process route, the target process route of ISO 14404-2, and therefore outside the boundary
for calculation. For this reason, if the coke is purchased by a steel plant with scrap-EAF process route,
the upstream emissions shall not be considered.
Table 2 organizes for which intermediate products upstream emissions are considered in each part
of ISO 14404 series (considered→○, not considered→×, not applicable→ -). Among the 14 intermediate
products, upstream emissions shall be considered in all 3 parts of the ISO 14404 series for the following
7 intermediate products: burnt lime, burnt dolomite, nitrogen, argon, oxygen, electricity and steam.
When a steel plant has a blast furnace or an iron making process requiring coke, then upstream
emissions shall be considered for all 14 intermediate products (i.e. the set of intermediate products
for which upstream emissions shall be considered follows ISO 14404-1). When a steel plant has an iron
making process not requiring coke, then upstream emissions shall be considered for pellet, hot metal,
cold iron, gas-based DRI, coal-based DRI (i.e. the set of intermediate products for which upstream
emissions shall be considered follows ISO 14404-3). Since sinter is used only in the blast furnace
process, there is no entry space for its inputs and outputs in ISO 14404-2 or ISO 14404-3. Therefore, it is
not necessary to determine whether to consider its upstream emissions or not.
Table 2 — Classifications of the intermediate products with/without upstream emissions
Condition for considering the upstream
ISO 14404-1 ISO 14404-2 ISO 14404-3
emissions
Presence of Iron making process requiring
Coke ○ × ×
coke in the site boundary
Burnt lime ○ ○ ○
Burnt dolomite ○ ○ ○
Nitrogen ○ ○ ○
Argon ○ ○ ○
Oxygen ○ ○ ○
Electricity ○ ○ ○
Steam ○ ○ ○
Presence of Iron making process in the site
Pellets ○ × ○
boundary
Presence of Iron making process requiring
Sinter ○ - -
coke in the site boundary
Presence of Iron making process in the site
Hot metal ○ × ○
boundary
Presence of Iron making process in the site
Cold iron ○ × ○
boundary
Presence of Iron making process in the site
Gas-based DRI ○ × ○
boundary
Presence of Iron making process in the site
Coal-based DRI ○ × ○
boundary
As described above, whether to consider the upstream emission of a purchased intermediate product in
the ISO 14404 series depend on the type of iron source (i.e. whether there is an iron making process or
not, and whether there is an iron making process requiring coke or not), and it does not depend on the
type of steel making process (i.e. BOF or EAF). Therefore, when selecting the part to be applied, there is
12 © ISO 2020 – All rights reserved
no need to differentiate between BOF and EAF, and only the type of iron source should be considered.
Table 3 organizes the applicable part of the ISO 14404 series for the classification of intermediate
products for which upstream emissions are considered for each iron source type.
Table 3 — Parts of the ISO 14404 series corresponding to iron source type
Ironmaking process Ironmaking process not
Iron source / Scrap
requiring coke requiring coke
Iron making process Purchased DRI
(e.g. BF, COREX, FINEX) (e.g. ITmk3, Produced DRI)
Applicable Standard
for the classification of
intermediate products for ISO 14404-1 ISO 14404-3 ISO 14404-2
which upstream emissions
shall be considered
Subclause 7.2 provides the guidance for applying the ISO 14404 series to steel plants, for which the
determination of the part of ISO 14404 to be applied is considered difficult.
7.2 Application of the ISO 14404 series for steel plants not covered in ISO 14404-1,
ISO 14404-2 and ISO 14404-3
7.2.1 Steel Plants with iron making processes other than BF and on-site production of DRI
For steel plants with iron making processes other than BF or on-site production of DRI, ISO 14404-1
should be applied if the iron making process requires coke (e.g. COREX, FINEX), and ISO 14404-3 should
be applied if the iron making process does not require coke (e.g. ITmk3).
7.2.2 Steel Plants with multiple process routes
When a steel plant has two or more process routes, follow the decision tree in Figure 4 for determining
which part of the ISO 14404 series should be followed for the classification of intermediate products
for which upstream emissions shall be considered. In other words, the intermediate products for which
upstream emissions shall be considered are determined by the presence of crude steel production
process, iron making process and iron making process requiring coke in the steel plant. For example,
for a steel plant with both BF process, which requires coke, and DRI process, which does not require
coke, the upstream emissions shall be considered for all purchased coke of this steel plant.
7.2.3 Steel plants which purchase pig iron from outside
For steel plants which make all of their steel products such as special steel or special shaped steel using
only purchased pig iron (hot metal/ cold iron), ISO 14404-2 should be applied.
7.2.4 Steel plants which purchase all or part of semi-finished steel product from outside
The method for considering purchased crude steel is not provided in ISO 14404-1, ISO 14404-2 and
ISO 14404-3, while the method to consideration of purchased hot metal and cold iron are provided.
Thus, the guidance is provided here.
2 types of steel plants are assumed (Figure 5).
Case 1: a steel plant which produces all steel products from purchased semi- finished steel product
Case 2: a steel plant which produces crude steel through process routes such as BF-BOF and scrap-
EAF in addition to using purchased semi-finished steel products
Figure 5 — Schematic diagram of Case-1 and Case-2
7.2.4.1 Case-1: a steel plant which produces all steel products are made by using from
purchased semi- finished steel product (Re-Roller)
For rerollers that produce their steel products using only purchased semi-finished steel product
(slab, bloom, billet etc.), ISO 14404-2 should be applied. In this case, expected input items are fuel for
reheating the purchased semi-finished products and electricity for rolling. The amount of final product
(or the amount of purchased
...
NORME ISO
INTERNATIONALE 14404-4
Première édition
2020-12
Méthode de calcul de l'intensité de
l'émission de dioxyde de carbone de la
production de la fonte et de l'acier —
Partie 4:
Lignes directrices pour l’utilisation de
la série de normes ISO 14404
Calculation method of carbon dioxide emission intensity from iron
and steel production —
Part 4: Guidance for using the ISO 14404 series
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .v
Introduction . vi
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
3.1 Émissions. 2
3.2 Carburants gazeux . 2
3.3 Carburants liquides . 3
3.4 Carburants solides . 4
3.5 Matériaux auxiliaires . 5
3.6 Vecteurs énergétiques . 6
3.7 Matériaux ferreux . 6
3.8 Alliages . 7
3.9 Produit et sous-produit . 7
3.10 Divers . 8
4 Symboles . 9
5 Principes .10
5.1 Généralités . 10
5.2 Pertinence . 10
5.3 Complétude . 10
5.4 Cohérence . 10
5.5 Précision . . . 10
5.6 Transparence . 10
6 Caractéristiques de la série de normes ISO 14404 .10
7 Recommandations d'application de la série de normes ISO 14404 à tous les types
d'usines sidérurgiques .11
7.1 Généralités . 11
7.2 Application de la série de normes ISO 14404 aux usines sidérurgiques non
couvertes dans l'ISO 14404-1, l'ISO 14404-2 et l'ISO 14404-3 . . 14
7.2.1 Usines sidérurgiques équipées d'un processus de production de fonte
autre qu'un HF ou une production sur site de fer à réduction directe . 14
7.2.2 Usines sidérurgiques appliquant plusieurs gammes de fabrication . 14
7.2.3 Usines sidérurgiques achetant de la fonte brute à des fournisseurs externes . 14
7.2.4 Usines sidérurgiques achetant tout ou partie des produits sidérurgiques
semi-finis à des fournisseurs externes . 14
7.3 Recommandations pour les comparaisons réalisées sur la base de la série de
normes ISO 14404 . 16
8 Calcul à l'aide de la feuille de calcul universelle .16
8.1 Généralités . 16
8.2 Méthode de calcul . 18
8.2.1 Collecte de données de production d'acier brut (ou de produits finis) . 18
8.2.2 Collecte de données sur des sources d'émissions de CO directes et/ou en
amont . 18
8.2.3 Collecte de données sur des sources d'émissions de CO créditées .20
8.2.4 Calcul . 22
9 Recommandations complémentaires à la série de normes ISO 14404 complète .26
9.1 Évaluation du laitier . 26
9.2 Explication des facteurs d'émissions pour les sous-produits gazeux .26
9.2.1 Généralités . 26
9.2.2 Explication des facteurs d'émissions basés sur l'équivalent en électricité
moyen mondial . 27
iii
9.2.3 Explication des facteurs d'émissions basés sur l'équivalent en gaz naturel .28
9.2.4 Évaluation du stock .29
9.3 Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le
carburant .29
Annexe A (informative) Calcul de la consommation énergétique et de l'intensité .30
Annexe B (informative) Application de la série de normes ISO 14404 .34
Annexe C (informative) Feuille de calcul universelle .35
Annexe D (informative) Exemple de modèle permettant d'utiliser différents facteurs
d'émissions ou sources d'émissions à partir du Tableau 7 .38
Annexe E (informative) Calcul de périmètre pour une usine sidérurgique produisant de
l'acier brut et utilisant des produits sidérurgiques semi-finis achetés .41
Bibliographie .45
iv
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir https://www.iso.org/fr/iso-standards-and-patents.html).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été préparé par le comité technique ISO/TC 17, Acier.
Une liste de toutes les parties de la série ISO 14404 se trouve sur le site internet de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse https://www.iso.org/fr/members.html.
v
Introduction
L'industrie sidérurgique a conscience de la nécessité urgente de prendre des mesures concernant le
changement climatique. Pour ralentir, voire interrompre le réchauffement global, il faut réduire les
émissions de GES à l'échelle mondiale. Afin de participer à ce processus, les usines sidérurgiques ont
besoin d'identifier la quantité de CO émise pendant la production de produits sidérurgiques afin de
saisir les opportunités de réduction.
À titre de méthodes de calcul des émissions de CO et de leur intensité dans l'industrie du fer et de
l'acier, l'ISO 14404-1 (pour les usines sidérurgiques à haut fourneau) et l'ISO 14404-2 (pour les usines
sidérurgiques à four électrique à arc) ont été publiées en 2013, et l'ISO 14404-3 (pour les usines
sidérurgiques à four électrique à arc et à installation de réduction directe du fer à partir de charbon ou
de gaz) a été publiée en 2017.
La série de normes ISO 14404 spécifie des méthodes de calcul de l'intensité en dioxyde de carbone (CO )
d'une usine sidérurgique à partir des quantités des principaux éléments entrants (achetés) et sortants
(vendus), par exemple les ressources naturelles, les produits intermédiaires et l'énergie. Le concept est
présenté à la Figure 1.
Figure 1 — Schéma conceptuel de la méthode de calcul dans la série de normes ISO 14404
La présente méthode de calcul utilise exclusivement les importations et exportations de base
couramment mesurées et consignées par les usines; de ce fait, elle ne requiert ni une mesure de
l'efficacité spécifique des différents équipements ou processus, ni des mesures dédiées du flux complexe
et du recyclage des matériaux et de la chaleur résiduelle. De cette façon, la méthode de calcul est un
gage de simplicité et d'universalité, car elle ne nécessite pas que les usines sidérurgiques installent
des dispositifs de mesure supplémentaires dédiés ou qu'elles collectent des données supplémentaires
dédiées, autres que les données couramment utilisées pour la gestion des usines.
De plus, la série de normes ISO 14404 fournit des recommandations permettant de tenir compte des
activités au sein du périmètre, mais situées en dehors du périmètre du site, et ce en incluant les émissions
en amont des produits intermédiaires fournis par ces « activités sidérurgiques externalisées ». La
Figure 2 présente le schéma conceptuel du périmètre et du périmètre du site.
vi
Figure 2 — Schéma conceptuel du périmètre et du périmètre du site
Les produits intermédiaires susceptibles d'impliquer une prise en compte des émissions en amont sont
les suivants:
— Électricité/vapeur.
— Substances produites par les activités de base de la gamme de fabrication cible (par exemple coke
acheté utilisé dans la gamme de fabrication HF - CBO).
— Substances remplaçant la source de fer de la gamme de fabrication, même si elles n'existent pas dans
la gamme de fabrication cible (par exemple fer à réduction directe acheté utilisé dans la gamme de
fabrication HF - CBO).
La série de normes ISO 14404 s'appuie sur le document « CO Emissions Data Collection User Guide »
élaboré par la World Steel Association, qui rassemble plus de 161 entreprises sidérurgiques majeures
réparties dans 60 pays et régions du monde. Des collectes de données auprès des membres de la World
Steel Association ont été effectuées tous les ans sur cette base depuis 2007. Bien que la série de normes
ISO 14404 et le document « CO Emissions Data Collection User Guide » de la World Steel Association
partagent une même intention, ils proposent des approches différentes. Le guide d'utilisation de la
World Steel Association indique la méthode appropriée à la collecte uniforme de données auprès des
usines sidérurgiques du monde entier, et la série de normes ISO 14404 indique les méthodes appropriées
à l'évaluation de l'intensité en CO d'une usine sidérurgique pour chaque gamme de fabrication (c'est-à-
dire chaque combinaison d'une source de fer et d'un processus d'élaboration de l'acier).
Par conséquent, bien que la méthode de la World Steel Association applique un périmètre et des facteurs
d'émissions de CO communs à l'ensemble des usines sidérurgiques, quelles que soient leurs gammes
de fabrication, la série de normes ISO 14404 définit le périmètre, les facteurs d'émissions de CO et
les produits intermédiaires pour lesquels les émissions en amont sont prises en compte dans chacune
des gammes de fabrication, par exemple: HF-CBO (14404-1), ferraille-FEA (14404-2) et fer à réduction
directe-FEA (14404-3).
Le présent document fournit des recommandations relatives au calcul de l'intensité en CO dans tous
types d'usines sidérurgiques, notamment les usines sidérurgiques appliquant des gammes de fabrication
non couvertes par l'ISO 14404-1, l'ISO 14404-2 et l'ISO 14404-3 (usines sidérurgiques appliquant des
gammes de fabrication autres que HF - CBO, ferraille - FEA, fer à réduction directe - FEA) ainsi que les
usines sidérurgiques appliquant plusieurs gammes de fabrication, et ce en définissant le périmètre, les
facteurs d'émissions de CO et les produits intermédiaires pour lesquels les émissions en amont sont
vii
prises en compte pour chaque type de gamme de fabrication. Le présent document inclut également la
feuille de calcul universelle couvrant l'ensemble des sources d'émissions pertinentes de l'ISO 14404-1,
de l'ISO 14404-2 et de l'ISO 14404-3 en vue de faciliter le calcul des émissions de CO .
De plus, le présent document fournit des recommandations complémentaires à la série de normes
ISO 14404 sur les sujets suivants, qui n'ont pas été couverts par l'ISO 14404-1, l'ISO 14404-2 et
l'ISO 14404-3.
a) Évaluation des laitiers exportés
b) Évaluation des sous-produits gazeux
c) Évaluation du stock
d) Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le carburant
viii
NORME INTERNATIONALE ISO 14404-4:2020(F)
Méthode de calcul de l'intensité de l'émission de dioxyde
de carbone de la production de la fonte et de l'acier —
Partie 4:
Lignes directrices pour l’utilisation de la série de normes
ISO 14404
1 Domaine d’application
Le présent document fournit des recommandations relatives au calcul de l'intensité en CO dans les
usines sidérurgiques appliquant tous types de gammes de fabrication en définissant le périmètre, les
facteurs d'émissions de CO et les produits intermédiaires pour lesquels les émissions en amont sont
prises en compte pour chaque type de gamme de fabrication. En particulier, le présent document fournit
des recommandations applicables à la série de normes ISO 14404 pour les types d'usines sidérurgiques
énumérés ci-dessous. Le présent document inclut également la feuille de calcul universelle couvrant
l'ensemble des sources d'émissions pertinentes de l'ISO 14404-1, de l'ISO 14404-2 et de l'ISO 14404-3 en
vue de faciliter le calcul des émissions de CO .
i. Usines sidérurgiques appliquant différentes gammes de fabrication conformément à l'ISO 14404-1,
à l'ISO 14404-2 et à l'ISO 14404-3 (7.2.1)
ii. Usines sidérurgiques appliquant plus d'une gamme de fabrication (7.2.2)
iii. Usines sidérurgiques achetant de la fonte brute en externe (7.2.3)
iv. Usines sidérurgiques et usines sidérurgiques de relaminage achetant tout ou partie de leur acier
brut à des fournisseurs externes (7.2.4)
De plus, le présent document fournit des recommandations complémentaires à la série de normes
ISO 14404 complète sur les sujets suivants.
a) Évaluation des laitiers exportés
b) Évaluation des sous-produits gazeux
c) Évaluation du stock
d) Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le carburant
La conversion en consommation énergétique et en efficacité de consommation peut être réalisée à l'aide
de l'Annexe A.
Bien que l'utilisation du résultat du calcul ne soit pas couverte par le présent document, l'Annexe B
formule des recommandations concernant les applications appropriées et inappropriées.
2 Références normatives
Il n’y a pas de références normatives dans le présent document.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1 Émissions
3.1.1
source d'émissions
processus émettant du CO pendant la production de produits sidérurgiques
Note 1 à l'article: Il existe trois catégories de source d'émissions de CO : les émissions directes, en amont
et créditées. Les définitions des émissions directes de CO (3.1.2), des émissions de CO en amont (3.1.3) et des
2 2
émissions de CO créditées (3.1.4) fournissent des exemples de sources d'émissions couvertes par le présent
document.
[SOURCE: ISO 14404-1:2013, 2.1.1]
3.1.2
émissions directes de CO
émissions de CO provenant de l'activité de production sidérurgique au sein du périmètre (3.10.2)
Note 1 à l'article: Les émissions directes de CO sont catégorisées comme des « émissions directes de GES » dans
l'ISO 14064-1.
[SOURCE: ISO 14404-1:2013, 2.1.2]
3.1.3
émissions de CO en amont
émissions de CO provenant des matériaux importés liés à des activités de production sidérurgique
externalisées en dehors du périmètre du site (3.10.3) ainsi que de l'électricité (3.6.1) et de la vapeur
(3.6.2) importées à l'intérieur du périmètre du site (3.10.3)
Note 1 à l'article: Les émissions de CO issues de matériaux importés définies ici sont catégorisées comme
« autres émissions indirectes de GES » dans l'ISO 14064-1.
Note 2 à l'article: Les émissions de CO issues d'électricité (3.6.1) et de vapeur (3.6.2) importées définies ici sont
catégorisées comme « émissions indirectes de GES liées à l'énergie » dans l'ISO 14064-1.
[SOURCE: ISO 14404-1:2013, 2.1.3, modifié — périmètre (3.10.2) a été remplacé par périmètre du site
(3.10.3)]
3.1.4
émissions de CO créditées
émissions de CO2 provenant des matériaux, de l'électricité (3.6.1) ou de la vapeur (3.6.2) exportés
Note 1 à l'article: Les émissions de CO créditées sont catégorisées comme « émissions directes de GES » dans
l'ISO 14064-1.
[SOURCE: ISO 14404-1:2013, 2.1.4]
3.2 Carburants gazeux
3.2.1
gaz naturel
mélange gazeux d'hydrocarbures, constitué essentiellement de méthane, présent naturellement dans le
sous-sol et principalement utilisé comme carburant
[SOURCE: ISO 14404-1:2013, 2.2.1]
3.2.2
gaz de cokerie
COG
gaz produit dans les fours à coke (3.4.6)
[SOURCE: ISO 14404-1:2013, 2.2.2]
3.2.3
gaz de haut fourneau
GHF
gaz produit dans les hauts fourneaux
[SOURCE: ISO 14404-1:2013, 2.2.3]
3.2.4
gaz de CBO
procédé LD
gaz produit dans un convertisseur basique à oxygène (procédé Linz-Donawitz)
Note 1 à l'article: CBO: convertisseur basique à oxygène
[SOURCE: ISO 14404-1:2013, 2.2.4]
3.2.5
gaz de ville
gaz de combustion produit pour un usage domestique et industriel
[SOURCE: ISO 14404-2:2013, 2.2.2]
3.2.6
gaz COREX
gaz obtenu par le procédé COREX
3.2.7
autre gaz
gaz autre que le gaz naturel (3.2.1), le gaz de cokerie (3.2.2), le gaz de haut fourneau (3.2.3), le gaz de CBO
(3.2.4), le gaz de ville (3.2.5) et le gaz COREX (3.2.6)
3.3 Carburants liquides
3.3.1
fioul lourd
o o
fioul n 4 à n 6 défini par l'ASTM
Note 1 à l'article: ASTM: American Society for Testing and Materials
[SOURCE: ISO 14404-1:2013, 2.3.1]
3.3.2
fioul léger
o o
Fioul n 2 à n 3 défini par l'ASTM
[SOURCE: ISO 14404-1:2013, 2.3.2]
3.3.3
kérosène
(huile de) paraffine
[SOURCE: ISO 14404-1:2013, 2.3.3]
3.3.4
GPL
gaz de pétrole liquéfié
[SOURCE: ISO 14404-1:2013, 2.3.4]
3.4 Carburants solides
3.4.1
houille à coke
houille destinée à la production de coke (3.4.6), anthracite compris
[SOURCE: ISO 14404-1:2013, 2.4.1]
3.4.2
charbon injecté aux tuyères de HF
charbon pour injection de charbon pulvérisé (PCI), anthracite compris
Note 1 à l'article: HF: haut fourneau
[SOURCE: ISO 14404-1:2013, 2.4.2]
3.4.3
charbon à agglomérer
charbon pour CBO
charbon destiné à l'agglomération (3.7.2)/au CBO, anthracite compris
[SOURCE: ISO 14404-1:2013, 2.4.3]
3.4.4
charbon pour FEA
charbon utilisé dans un four électrique à arc (FEA) (3.10.5), anthracite compris
[SOURCE: ISO 14404-2:2013, 2.4.1, modifié — « FEA » a été remplacé par « four électrique à arc (FEA) ».
La Note 1 à l'article a été supprimée.]
3.4.5
charbon vapeur
charbon de chaudière destiné à la production d'électricité (3.6.1) et de vapeur (3.6.2), anthracite compris
[SOURCE: ISO 14404-1:2013, 2.4.4]
3.4.6
coke
matériau carboné solide
[SOURCE: ISO 14404-1:2013, 2.4.5]
3.4.7
charbon de bois
matériau en carbone neutre obtenu par dévolatilisation ou cokéfaction
EXEMPLE Arbres, plantes.
[SOURCE: ISO 14404-1:2013, 2.4.6]
3.4.8
charbon pour réduction par fusion/réduction directe
charbon utilisé pour la réduction par fusion (RF, COREX compris)/réduction directe (fer à réduction
directe), anthracite compris
[SOURCE: ISO 14404-2:2013, 2.4.5, modifié — La Note 1 à l'article a été intégrée à la définition]
3.4.9
autre type de charbon
charbon autre que le charbon vapeur (3.4.5), la houille à coke (3.4.1), le charbon injecté aux tuyères de
HF (3.4.2), le charbon à agglomérer (3.4.3), le charbon pour FEA (3.4.4), le coke (3.4.6), le charbon de bois
(3.4.7) et le charbon pour réduction par fusion/réduction directe (3.4.8)
3.5 Matériaux auxiliaires
3.5.1
calcaire
carbonate de calcium
CaCO
[SOURCE: ISO 14404-1:2013, 2.5.1]
3.5.2
chaux anhydre
CaO
[SOURCE: ISO 14404-1:2013, 2.5.2]
3.5.3
dolomite brute
carbonate de calcium et magnésium
CaMg(CO )
3 2
[SOURCE: ISO 14404-1:2013, 2.5.3]
3.5.4
chaux dolomitique
CaMgO
[SOURCE: ISO 14404-1:2013, 2.5.4]
3.5.5
électrodes de graphite de four électrique à arc
électrodes de graphite de FEA
utilisation nette des électrodes de graphite de FEA (3.10.5) ou perte par attrition
[SOURCE: ISO 14404-2:2013, 2.5.5]
3.5.6
azote
N
gaz inerte séparé de l'air dans une usine d'oxygène (3.10.8), importé depuis/exporté vers l'extérieur du
périmètre (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.5.5, modifié — la définition a été simplifiée]
3.5.7
argon
Ar
gaz inerte séparé de l'air dans une usine d'oxygène (3.10.8), importé depuis/exporté vers l'extérieur du
périmètre (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.5.6, modifié — la définition a été simplifiée]
3.5.8
oxygène
O
gaz séparé de l'air dans une usine d'oxygène (3.10.8), importé depuis/exporté vers l'extérieur du
périmètre (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.5.7, modifié — la définition a été simplifiée]
3.6 Vecteurs énergétiques
3.6.1
électricité
énergie électrique importée de/exportée vers l'extérieur du périmètre (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.6.1, modifié — la définition a été simplifiée]
3.6.2
vapeur
vapeur d'eau sous pression importée depuis l'extérieur du périmètre ou exportée vers l'extérieur du
périmètre (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.6.2]
3.7 Matériaux ferreux
3.7.1
granules
minerai de fer aggloméré de forme sphérique, calciné dans un four rotatif
[SOURCE: ISO 14404-1:2013, 2.7.1]
3.7.2
aggloméré
minerai de fer en vrac aggloméré par chauffage d'un mélange constitué de minerai de fer fin, de poussier
de coke (3.4.6) et de chaux pulvérisée
[SOURCE: ISO 14404-1:2013, 2.7.2]
3.7.3
métal en fusion
produit à base de fer liquide intermédiaire contenant entre 30 g/kg et 50 g/kg de carbone, obtenu par
fusion de minerai de fer à l'aide d'un équipement dédié, par exemple un haut fourneau
[SOURCE: ISO 14404-1:2013, 2.7.3, modifié — Les valeurs « 3 % » et « 5 % » ont été remplacées par
« 30 g/kg » et « 50 g/kg »]
3.7.4
fonte froide
métal en fusion (3.7.3) solidifié utilisé comme produit à base de fer solide intermédiaire
[SOURCE: ISO 14404-1:2013, 2.7.4]
3.7.5
ferraille
acier utilisé susceptible d'être retraité
[SOURCE: ISO 14404-2:2013, 2.7.4]
3.7.6
fer à réduction directe obtenu à partir de gaz
fer à réduction directe obtenu par réduction directe d'un gaz réducteur, par exemple du gaz naturel
(3.2.1) réformé
[SOURCE: ISO 14404-1:2013, 2.7.5]
3.7.7
fer à réduction directe obtenu à partir de charbon
fer à réduction directe obtenu par réduction avec du charbon
[SOURCE: ISO 14404-1:2013, 2.7.6]
3.8 Alliages
3.8.1
ferronickel
alliage de fer et de nickel
[SOURCE: ISO 14404-1:2013, 2.8.1]
3.8.2
ferrochrome
alliage de fer et de chrome
[SOURCE: ISO 14404-1:2013, 2.8.2]
3.8.3
ferromolybdène
alliage de fer et de molybdène
[SOURCE: ISO 14404-1:2013, 2.8.3]
3.9 Produit et sous-produit
3.9.1
CO pour usage externe
CO exporté vers l'extérieur du périmètre (3.10.2)
[SOURCE: ISO 14404-1:2013, 2.9.1]
3.9.2
goudron de houille
sous-produit de la transformation de la houille de coke (3.4.6) contenant des mélanges complexes et
variables de phénols et d'hydrocarbures aromatiques polycycliques
[SOURCE: ISO 14404-1:2013, 2.9.2]
3.9.3
huile légère de houille
benzol
huile légère (3.3.2) obtenue par purification du gaz de CBO (3.2.2), essentiellement constituée de
benzène, de toluène et de xylène (BTX)
[SOURCE: ISO 14404-1:2013, 2.9.3, modifié — Valable en anglais seulement]
3.9.4
laitier de HF pour le ciment
laitier de haut fourneau fourni à l'industrie du ciment
[SOURCE: ISO 14404-1:2013, 2.9.4]
3.9.5
laitier de CBO pour le ciment
laitier de CBO fourni à l'industrie du ciment
[SOURCE: ISO 14404-1:2013, 2.9.5]
3.10 Divers
3.10.1
autre source d'émissions
autres sources d'émissions (3.1.1) connexes, par exemple les plastiques, la ferraille (3.7.5), les additifs de
désulfuration, les alliages, les fondants pour la métallurgie secondaire, la poussière, les boues, etc.
[SOURCE: ISO 14404-1:2013, 2.10.1]
3.10.2
périmètre
limite d'activité utilisée pour calculer l'intensité des émissions de CO pour la production sidérurgique
Note 1 à l'article: le périmètre (3.10.2) peut différer du périmètre du site (3.10.3)
[SOURCE: ISO 14404-1:2013, 2.10.2, modifié — Les Notes 1 et 2 à l'article ont été supprimées, et la
nouvelle Note 1 à l'article a été ajoutée.]
3.10.3
périmètre du site
périmètre (3.10.2) défini par le site de production sidérurgique cible pour le calcul des émissions de CO
et de leur intensité
3.10.4
gamme de fabrication
séquence de production sidérurgique définie par la combinaison d'une source de fer et d'un processus
d'élaboration de l'acier
3.10.5
FEA
four électrique à arc
four utilisé pour fondre et raffiner les matériaux ferrifères en acier
[SOURCE: ISO 14404-2:2013, 2.10.2.1]
3.10.6
moulage
procédé consistant à verser de l'acier à l'aide d'un panier de coulée, depuis une poche dans un moule
conçu pour former des billettes, de blooms ou de brames, ou à verser de l'acier depuis une poche de
coulée dans un moule conçu pour former des lingots
[SOURCE: ISO 14404-1:2013, 2.10.2.3]
3.10.7
four à chaux
four utilisé pour produire de la chaux anhydre (3.5.2) par calcination de calcaire (3.5.1)
[SOURCE: ISO 14404-1:2013, 2.10.2.6]
3.10.8
usine d'oxygène
unité de séparation d'air cryogénique permettant de produire un oxygène (3.5.8) très pur
[SOURCE: ISO 14404-1:2013, 2.10.2.8]
3.10.9
chaudière à vapeur
chaudière destinée à produire de la vapeur (3.6.2)
[SOURCE: ISO 14404-1:2013, 2.10.2.9]
3.10.10
centrale électrique
usine générant de l'électricité (3.6.1)
[SOURCE: ISO 14404-1:2013, 2.10.2.10]
3.10.11
RHF
four de réchauffage
four utilisé pour le laminage à chaud (3.10.12) afin de chauffer le stock d'acier (billettes, blooms ou
brames)
3.10.12
laminage à chaud
laminage à température élevée
[SOURCE: ISO 14404-1:2013, 2.10.2.11]
3.10.13
laminage à froid
laminage à température ambiante
[SOURCE: ISO 14404-1:2013, 2.10.2.12]
3.10.14
revêtement
procédé consistant à recouvrir de l'acier à l'aide d'un autre matériau (étain, chrome, zinc, etc.),
essentiellement à des fins de résistance à la corrosion
Note 1 à l'article: L'étain, le chrome, le zinc, etc. sont des exemples de matériaux de revêtement.
[SOURCE: ISO 14404-1:2013, 2.10.2.13]
4 Symboles
Les symboles utilisés dans le présent document sont donnés dans le Tableau 1.
Tableau 1 — Symboles
Symbole Unité Description
Ed,CO tonnes de CO Émissions directes de CO
2 2 2
Eu,CO tonnes de CO Émissions de CO en amont
2 2 2
Ec,CO tonnes de CO Émissions de CO créditées
2 2 2
Ea,CO tonnes de CO Émissions de CO annuelles
2 2 2
ICO tonnes de CO par tonne Facteur d'intensité en CO
2 2 2
Kt,d,CO tonnes de CO par unité Facteur d'émissions pour le calcul des émissions directes de CO
2 2 2
Kt,u,CO tonnes de CO par unité Facteur d'émissions pour le calcul des émissions de CO en amont
2 2 2
Kt,c,CO tonnes de CO par unité Facteur d'émissions pour le calcul des émissions de CO créditées
2 2 2
P — Production d'acier brut annuelle
TTabableleaauu 1 1 ((ssuuiitte)e)
Symbole Unité Description
Qt,d,CO — Quantités de sources d'émissions directes de CO
2 2
Qt,u,CO — Quantités de sources d'émissions de CO en amont
2 2
Qt,c,CO — Quantités de sources d'émissions de CO créditées
2 2
5 Principes
5.1 Généralités
Différents principes sont à appliquer, à titre de base, pour que garantir que l'intensité en CO calculée
permette effectivement aux producteurs d'acier d'évaluer l'efficacité de leur site de production
de manière universellement pertinente, sans spécificités liées à la configuration des produits, à
l'emplacement du site et aux différentes installations utilisées sur le site.
5.2 Pertinence
Sélectionner l'ensemble des sources directes, en amont et créditées vers ou depuis le périmètre du site
de production sidérurgique, ainsi que les données et méthodologies appropriées aux fins visées.
5.3 Complétude
Inclure l'ensemble des importations et exportations des sources et crédits du site de production
sidérurgique afin de calculer l'intensité en CO de ce dernier.
5.4 Cohérence
Permettre une évaluation universellement pertinente de l'intensité en CO de la production sidérurgique
quelle que soit la configuration des produits, l'emplacement du site et les différentes installations
utilisées sur le site.
5.5 Précision
Réduire le biais et les incertitudes sur les données collectées et utilisées dans le calcul et les
méthodologies de calcul, autant que nécessaire.
5.6 Transparence
Diffuser une méthode de calcul du CO , facteurs d'émissions compris, afin de permettre à tout
producteur d'acier d'évaluer l'intensité en CO de son site de production sidérurgique de manière
universelle.
6 Caractéristiques de la série de normes ISO 14404
Les caractéristiques de la série de normes ISO 14404 sont les suivantes:
— La présente méthode de calcul utilise exclusivement les importations et exportations de base
couramment mesurées et consignées par les usines; de ce fait, elle ne requiert ni une mesure de
l'efficacité spécifique des différents équipements ou processus, ni des mesures dédiées du flux
complexe et du recyclage des matériaux et de la chaleur résiduelle. De cette façon, la méthode de
calcul est un gage de simplicité et d'universalité, car elle ne nécessite pas que les usines sidérurgiques
installent des dispositifs de mesure supplémentaires dédiés ou qu'elles collectent des données
supplémentaires dédiées, autres que les données couramment utilisées pour la gestion des usines.
— La série de normes définit le périmètre (c'est-à-dire la limite d'activité utilisée pour calculer
l'intensité des émissions de CO2 pour les activités de production sidérurgique) du calcul d'intensité
en CO pour chaque gamme de fabrication. Même lorsque les activités incluses dans le « périmètre »
sont situées en dehors du « périmètre du site » de l'usine sidérurgique cible, cette série de normes
fournit les recommandations permettant d'en tenir compte à travers le concept d'« émissions en
amont » pour les produits intermédiaires fournis par ces « activités sidérurgiques externalisées ».
Les produits intermédiaires susceptibles d'être fournis par de telles « activités sidérurgiques
externalisées » sont les suivants:
— Électricité/vapeur.
— Substances produites par l'activité de base de la gamme de fabrication cible (par exemple coke
acheté utilisé dans la gamme de fabrication HF - CBO).
— Substances remplaçant la source de fer de la gamme de fabrication, même si elles n'existent pas
dans la gamme de fabrication cible (par exemple fer à réduction directe acheté utilisé dans la
gamme de fabrication HF - CBO).
7 Recommandations d'application de la série de normes ISO 14404 à tous les
types d'usines sidérurgiques
7.1 Généralités
Comme le montre la Figure 3, il existe plusieurs combinaisons de source de fer et de processus
d'élaboration de l'acier, c'est-à-dire de gammes de fabrication, dans le processus de production
sidérurgique.
À la Figure 3, chacune des flèches représente une gamme de fabrication.
Figure 3 — Gammes de fabrication existantes dans la production sidérurgique
Les gammes de fabrication couvertes par l'ISO 14404-1, l'ISO 14404-2 et l'ISO 14404-3 sont exclusivement
les suivantes: HF-CBO (ISO 14404-1), ferraille-FEA (ISO 14404-2), (installation de) réduction du fer –
FEA (ISO 14404-3). Cependant, en déterminant les produits intermédiaires pour lesquels les émissions
en amont doivent être prises en compte conformément à l'arborescence décisionnelle de la Figure 4, il
est possible de calculer l'intensité en CO à l'aide de l'ISO 14404 pour toutes les usines sidérurgiques.
De surcroît, dans la mesure où l'idée d'appliquer un périmètre, décrite à la Figure 4, est déjà reflétée
dans la feuille de calcul universelle présentée en détail dans l'Article 8, cette feuille peut être appliquée
à l'ensemble des usines sidérurgiques en saisissant les quantités d'entrée et de sortie pour chaque
élément.
Il est à noter que si l'usine sidérurgique produit de l'acier brut et achète des produits sidérurgiques
semi-finis, il convient de se référer au paragraphe 7.2.4.2 et à l'Annexe E.
Figure 4 — Arborescence décisionnelle concernant l'application de la série de normes ISO14404
Les émissions en amont liées aux produits intermédiaires achetés sont prises en compte si le
processus de production de ces produits intermédiaires est inclus dans le périmètre appliqué à l'usine
sidérurgique cible. Les installations essentielles de production sidérurgique associées à chaque gamme
de fabrication sont considérées comme incluses dans le périmètre, et si ces processus sont situés en
dehors du site de l'usine sidérurgique (c'est-à-dire si ces activités sidérurgiques sont externalisées),
alors les émissions associées doivent être prises en compte – et ce, à travers les émissions en amont
liées aux produits intermédiaires achetés ainsi produits. En revanche, les émissions en amont liées
aux produits intermédiaires de processus non essentiels ne doivent pas être prises en compte. Dans la
mesure où l'ISO 14404-1, l'ISO 14404-2 et l'ISO 14404-3 ont des périmètres différents, chaque partie
définit un ensemble de produits intermédiaires différents pour lesquels les émissions en amont doivent
être prises en compte.
Comme indiqué dans le Tableau 2, il existe 14 produits intermédiaires pour lesquels les émissions en
amont sont prises en compte dans l'ISO 14404-1, 2, 3. Par exemple, le four à coke étant une installation
essentielle à la gamme de fabrication HF-CBO, qui est la gamme de fabrication cible de l'ISO 14404-1,
la production de coke est considérée comme faisant partie du périmètre dans l'ISO 14404-1. De ce fait,
lorsque le coke est acheté auprès d'un fournisseur externe, les émissions en amont liées au coke acheté
doivent être prises en compte. En revanche, le four à coke n'est pas une installation essentielle à la
gamme de fabrication ferraille-FEA, qui est la gamme de fabrication cible de l'ISO 14404-2; de ce fait, il
est en dehors du périmètre de calcul. Par conséquent, si une usine sidérurgique dotée d'une gamme de
fabrication ferraille-FEA achète du coke, les émissions en amont correspondantes ne doivent pas être
prises en compte.
Le Tableau 2 indique pour quels produits intermédiaires les émissions en amont sont prises en compte
dans chaque partie de la série de normes ISO 14404 (prises en compte→○, non prises en compte→×,
non applicable→ -). Sur les 14 produits intermédiaires susnommés, les émissions en amont doivent être
prises en compte dans les 3 parties de la série de normes ISO 14404 pour les 7 produits intermédiaires
suivants: chaux anhydre, chaux dolomitique, atone, argon, oxygène, électricité et vapeur. Lorsqu'une
usine sidérurgique dispose d'un haut fourneau ou d'un processus de production de fonte néc
...
ISO 14404-4:20242020(F)
ISO/TC 17
Date : Décembre Première édition
2020-12
Secrétariat : JISC
Méthode de calcul de l'intensité de l’émissionl'émission de
dioxyde de carbone de la production de la fonte et de l'acier —
Partie 4 : :
Lignes directrices pour l'utilisationl’utilisation de la série de
normes ISO 14404
Calculation method of carbon dioxide emission intensity from iron and steel production —
Part 4: Guidance for using the ISO 14404 series
ICS : 13.020.40 : 77.080.01
DOCUMENT PROTÉGÉ PAR COPYRIGHT
©
ISO 14404--4:2020(F)
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvreoeuvre, aucune
partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie, ou la diffusion sur l'internetl’internet ou sur un intranet, sans
autorisation écrite préalable. Une autorisation peut être demandée à l’ISO à l’adresse ci-après ou au comité membre
de l’ISO dans le pays du demandeur.
ISO copyright office
Case PostaleCP 401 • • Ch. de Blandonnet 8
CH-1214 Vernier, GenèveGeneva
Tél. : Phone: + 41 22 749 01 11
E-mail : : copyright@iso.org
Web : www.iso.org
Website: www.iso.org
Publié en Suisse
iii
ISO 14404--4:2020(F)
Sommaire Page
Avant-propos . viii
Introduction . ix
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 2
3.1 Émissions . 2
3.2 Carburants gazeux . 3
3.3 Carburants liquides . 4
3.4 Carburants solides . 4
3.5 Matériaux auxiliaires . 6
3.6 Vecteurs énergétiques . 7
3.7 Matériaux ferreux . 7
3.8 Alliages . 8
3.9 Produit et sous-produit . 8
3.10 Divers . 9
4 Symboles . 11
5 Principes . 11
5.1 Généralités . 11
5.2 Pertinence . 12
5.3 Complétude . 12
5.4 Cohérence . 12
5.5 Précision . 12
5.6 Transparence . 12
6 Caractéristiques de la série de normes ISO 14404 . 12
7 Recommandations d'application de la série de normes ISO 14404 à tous les types d'usines
sidérurgiques . 13
7.1 Généralités . 13
7.2 Application de la série de normes ISO 14404 aux usines sidérurgiques non couvertes dans
l'ISO 14404-1, l'ISO 14404-2 et l'ISO 14404-3 . 16
7.2.1 Usines sidérurgiques équipées d'un processus de production de fonte autre qu'un HF ou une
production sur site de fer à réduction directe . 16
7.2.2 Usines sidérurgiques appliquant plusieurs gammes de fabrication . 16
7.2.3 Usines sidérurgiques achetant de la fonte brute à des fournisseurs externes . 17
7.2.4 Usines sidérurgiques achetant tout ou partie des produits sidérurgiques semi-finis à des
fournisseurs externes . 17
iv
iv © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
7.3 Recommandations pour les comparaisons réalisées sur la base de la série de normes ISO 14404
8 Calcul à l'aide de la feuille de calcul universelle . 19
8.1 Généralités . 19
8.2 Méthode de calcul . 21
8.2.1 Collecte de données de production d'acier brut (ou de produits finis) . 21
8.2.2 Collecte de données sur des sources d'émissions de CO directes et/ou en amont . 21
8.2.3 Collecte de données sur des sources d'émissions de CO2 créditées . 23
8.2.4 Calcul . 25
9 Recommandations complémentaires à la série de normes ISO 14404 complète . 29
9.1 Évaluation du laitier. 29
9.2 Explication des facteurs d'émissions pour les sous-produits gazeux . 30
9.2.1 Généralités . 30
9.2.2 Explication des facteurs d'émissions basés sur l'équivalent en électricité moyen mondial . 30
9.2.3 Explication des facteurs d'émissions basés sur l'équivalent en gaz naturel . 32
9.2.4 Évaluation du stock . 33
9.3 Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le carburant . 33
Annex A (informative) Calcul de la consommation énergétique et de l'intensité . 34
Annex B (informative) Application de la série de normes ISO 14404. 39
Annex C (informative) Feuille de calcul universelle . 40
Annex D (informative) Exemple de modèle permettant d'utiliser différents facteurs d'émissions ou
sources d'émissions à partir du Tableau 7 . 45
Annex E (Informative) Calcul de périmètre pour une usine sidérurgique produisant de l'acier brut et
utilisant des produits sidérurgiques semi-finis achetés . 49
Bibliographie . 53
Avant-propos 5
Introduction 6
1 Domaine d’application 1
2 Références normatives 1
3 Termes et définitions 2
3.1 Émissions 2
3.2 Carburants gazeux 3
3.3 Carburants liquides 4
v
ISO 14404--4:2020(F)
3.4 Carburants solides 4
3.5 Matériaux auxiliaires 6
3.6 Vecteurs énergétiques 7
3.7 Matériaux ferreux 7
3.8 Alliages 8
3.9 Produit et sous-produit 8
3.10 Divers 9
4 Symboles 11
5 Principes 12
5.1 Généralités 12
5.2 Pertinence 12
5.3 Complétude 12
5.4 Cohérence 12
5.5 Précision 12
5.6 Transparence 12
6 Caractéristiques de la série de normes ISO 14404 12
7 Recommandations d'application de la série de normes ISO 14404 à tous les types d'usines
sidérurgiques 13
7.1 Généralités 13
7.2 Application de la série de normes ISO 14404 aux usines sidérurgiques non couvertes dans
l'ISO 14404-1, l'ISO 14404-2 et l'ISO 14404-3 16
7.2.1 Usines sidérurgiques équipées d'un processus de production de fonte autre qu'un HF ou une
production sur site de fer à réduction directe 16
7.2.2 Usines sidérurgiques appliquant plusieurs gammes de fabrication 16
7.2.3 Usines sidérurgiques achetant de la fonte brute à des fournisseurs externes 17
7.2.4 Usines sidérurgiques achetant tout ou partie des produits sidérurgiques semi-finis à des
fournisseurs externes 17
7.3 Recommandations pour les comparaisons réalisées sur la base de la série de normes ISO 14404
8 Calcul à l'aide de la feuille de calcul universelle 19
8.1 Généralités 19
8.2 Méthode de calcul 21
8.2.1 Collecte de données de production d'acier brut (ou de produits finis) 21
8.2.2 Collecte de données sur des sources d'émissions de CO2 directes et/ou en amont 21
8.2.3 Collecte de données sur des sources d'émissions de CO créditées 23
8.2.4 Calcul 25
9 Recommandations complémentaires à la série de normes ISO 14404 complète 29
9.1 Évaluation du laitier 29
vi
vi © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
9.2 Explication des facteurs d'émissions pour les sous-produits gazeux 30
9.2.1 Généralités 30
9.2.2 Explication des facteurs d'émissions basés sur l'équivalent en électricité moyen mondial 30
9.2.3 Explication des facteurs d'émissions basés sur l'équivalent en gaz naturel 31
9.2.4 Évaluation du stock 32
9.3 Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le carburant 33
Annexe A (informative) Calcul de la consommation énergétique et de l'intensité 34
Annexe B (informative) Application de la série de normes ISO 14404 38
Annexe C (informative) Feuille de calcul universelle 39
Annexe D (informative) Exemple de modèle permettant d'utiliser différents facteurs d'émissions ou
sources d'émissions à partir du Tableau 7 43
Annexe E (Informative) Calcul de périmètre pour une usine sidérurgique produisant de l'acier brut et
utilisant des produits sidérurgiques semi-finis achetés 46
Bibliographie 50
vii
ISO 14404--4:2020(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directiveswww.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration
du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par
l'ISO (voir https://www.iso.org/fr/iso-standards-and-patents.htmlhttps://www.iso.org/fr/iso-
standards-and-patents.html).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir https://www.iso.org/fr/foreword-supplementary-
information.htmlwww.iso.org/avant-propos.
Le présent document a été préparé par le comité technique ISO/TC 17, Acier.
Une liste de toutes les parties de la série ISO 14404 se trouve sur le site internet de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse https://www.iso.org/fr/members.htmlhttps://www.iso.org/fr/members.html.
viii
viii © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
Introduction
L'industrie sidérurgique a conscience de la nécessité urgente de prendre des mesures concernant le
changement climatique. Pour ralentir, voire interrompre le réchauffement global, il faut réduire les
émissions de GES à l'échelle mondiale. Afin de participer à ce processus, les usines sidérurgiques ont
besoin d'identifier la quantité de CO émise pendant la production de produits sidérurgiques afin de saisir
les opportunités de réduction.
À titre de méthodes de calcul des émissions de CO et de leur intensité dans l'industrie du fer et de l'acier,
l'ISO 14404-1 (pour les usines sidérurgiques à haut fourneau) et l'ISO 14404-2 (pour les usines
sidérurgiques à four électrique à arc) ont été publiées en 2013, et l'ISO 14404-3 (pour les usines
sidérurgiques à four électrique à arc et à installation de réduction directe du fer à partir de charbon ou
de gaz) a été publiée en 2017.
La série de normes ISO 14404 spécifie des méthodes de calcul de l'intensité en dioxyde de carbone (CO )
d'une usine sidérurgique à partir des quantités des principaux éléments entrants (achetés) et sortants
(vendus), par exemple les ressources naturelles, les produits intermédiaires et l'énergie. Le concept est
présenté dansà la Figure 1.Figure 1.
14404-4_ed1fig1_f.eps
Figure 1 — Schéma conceptuel de la méthode de calcul dans la série de normes ISO 14404
La présente méthode de calcul utilise exclusivement les importations et exportations de base
couramment mesurées et consignées par les usines ; de ce fait, elle ne requiert ni une mesure de
l'efficacité spécifique des différents équipements ou processus, ni des mesures dédiées du flux complexe
et du recyclage des matériaux et de la chaleur résiduelle. De cette façon, la méthode de calcul est un gage
de simplicité et d'universalité, car elle ne nécessite pas que les usines sidérurgiques installent des
dispositifs de mesure supplémentaires dédiés ou qu'elles collectent des données supplémentaires
dédiées, autres que les données couramment utilisées pour la gestion des usines.
De plus, la série de normes ISO 14404 fournit des recommandations permettant de tenir compte des
activités au sein du périmètre, mais situées en dehors du périmètre du site, et ce en incluant les émissions
en amont des produits intermédiaires fournis par ces « activités sidérurgiques externalisées ». La
Figure 2La Figure 2 présente le schéma conceptuel du périmètre et du périmètre du site.
ix
ISO 14404--4:2020(F)
14404-4_ed1fig2_f.eps
Figure 2 — Schéma conceptuel du périmètre et du périmètre du site
Les produits intermédiaires susceptibles d'impliquer une prise en compte des émissions en amont sont
les suivants :
— — Électricité/vapeur ;.
— — Substances produites par les activités de base de la gamme de fabrication cible (par exemple coke
acheté utilisé dans la gamme de fabrication HF - CBO) ;).
— — Substances remplaçant la source de fer de la gamme de fabrication, même si elles n'existent pas
dans la gamme de fabrication cible (par exemple fer à réduction directe acheté utilisé dans la gamme
de fabrication HF - CBO).
La série de normes ISO 14404 s'appuie sur le document « CO2 Emissions Data Collection User Guide »
élaboré par la World Steel Association, qui rassemble plus de 161 entreprises sidérurgiques majeures
réparties dans 60 pays et régions du monde. Des collectes de données auprès des membres de la World
Steel Association ont été effectuées tous les ans sur cette base depuis 2007. Bien que la série de normes
ISO 14404 et le document « CO2 Emissions Data Collection User Guide » de la World Steel Association
partagent une même intention, ils proposent des approches différentes. Le guide d'utilisation de la World
Steel Association indique la méthode appropriée à la collecte uniforme de données auprès des usines
sidérurgiques du monde entier, et la série de normes ISO 14404 indique les méthodes appropriées à
l'évaluation de l'intensité en CO2 d'une usine sidérurgique pour chaque gamme de fabrication (c'est-à-
dire chaque combinaison d'une source de fer et d'un processus d'élaboration de l'acier).
Par conséquent, bien que la méthode de la World Steel Association applique un périmètre et des facteurs
d'émissions de CO2 communs à l'ensemble des usines sidérurgiques, quelles que soient leurs gammes de
fabrication, la série de normes ISO 14404 définit le périmètre, les facteurs d'émissions de CO et les
produits intermédiaires pour lesquels les émissions en amont sont prises en compte dans chacune des
x
x © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
gammes de fabrication, par exemple : HF-CBO (14404-1), ferraille-FEA (14404-2) et fer à réduction
directe-FEA (14404-3).
Le présent document fournit des recommandations relatives au calcul de l'intensité en CO dans tous
types d'usines sidérurgiques, notamment les usines sidérurgiques appliquant des gammes de fabrication
non couvertes par l'ISO 14404-1, l'ISO 14404-2 et l'ISO 14404-3 (usines sidérurgiques appliquant des
gammes de fabrication autres que HF - CBO, ferraille - FEA, fer à réduction directe - FEA) ainsi que les
usines sidérurgiques appliquant plusieurs gammes de fabrication, et ce en définissant le périmètre, les
facteurs d'émissions de CO et les produits intermédiaires pour lesquels les émissions en amont sont
prises en compte pour chaque type de gamme de fabrication. Le présent document inclut également la
feuille de calcul universelle couvrant l'ensemble des sources d'émissions pertinentes de l'ISO 14404-1,
de l'ISO 14404-2 et de l'ISO 14404-3 en vue de faciliter le calcul des émissions de CO .
De plus, le présent document fournit des recommandations complémentaires à la série de normes
ISO 14404 sur les sujets suivants, qui n'ont pas été couverts par l'ISO 14404-1, l'ISO 14404-2 et
l'ISO 14404-3.
a) a) Évaluation des laitiers exportés
b) b) Évaluation des sous-produits gazeux
c) c) Évaluation du stock
d) d) Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le carburant
xi
ISO 14404--4:2020(F)
Méthode de calcul de l'intensité des émissionsde l'émission de
dioxyde de carbone dansde la production de la fonte et d'acier —
Partie 4 : Recommandations pour l'utilisation de la série de
normes ISO 14404de l'acier —
Partie 4:
Lignes directrices pour l’utilisation de la série de normes ISO
1 Domaine d’application
Le présent document fournit des recommandations relatives au calcul de l'intensité en CO dans les
usines sidérurgiques appliquant tous types de gammes de fabrication en définissant le périmètre, les
facteurs d'émissions de CO et les produits intermédiaires pour lesquels les émissions en amont sont
prises en compte pour chaque type de gamme de fabrication. En particulier, le présent document fournit
des recommandations applicables à la série de normes ISO 14404 pour les types d'usines sidérurgiques
énumérés ci-dessous. Le présent document inclut également la feuille de calcul universelle couvrant
l'ensemble des sources d'émissions pertinentes de l'ISO 14404-1, de l'ISO 14404-2 et de l'ISO 14404-3 en
vue de faciliter le calcul des émissions de CO2.
i) i. Usines sidérurgiques appliquant différentes gammes de fabrication conformément à l'ISO 14404-
1, à l'ISO 14404-2 et à l'ISO 14404-3 (7.2.1)(7.2.1)
ii) ii. Usines sidérurgiques appliquant plus d'une gamme de fabrication (7.2.2)(7.2.2)
iii) iii. Usines sidérurgiques achetant de la fonte brute en externe (7.2.3)(7.2.3)
iv) iv. Usines sidérurgiques et usines sidérurgiques de relaminage achetant tout ou partie de leur acier
brut à des fournisseurs externes (7.2.4)(7.2.4)
De plus, le présent document fournit des recommandations complémentaires à la série de normes
ISO 14404 complète sur les sujets suivants.
a) a) Évaluation des laitiers exportés
b) b) Évaluation des sous-produits gazeux
c) c) Évaluation du stock
d) d) Sélection de valeurs calorifiques et de facteurs d'émission pour l'électricité et le carburant
La conversion en consommation énergétique et en efficacité de consommation peut être réalisée à l'aide
de l'Annexe A.l'Annexe A.
Bien que l'utilisation du résultat du calcul ne soit pas couverte par le présent document,
l'Annexe Bl'Annexe B formule des recommandations concernant les applications appropriées et
inappropriées.
ISO 14404--4:2020(F)
2 Références normatives
Il n’y a pas de références normatives dans le présent document.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquents’appliquent.
L'ISOL’ISO et l'IECl’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes ::
— — ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obpl’adresse
Commented [eXtyles1]: The URL https://www.iso.org/obp
has been redirected to https://www.iso.org/obp/ui. Please
https://www.iso.org/obp
verify the URL.
— — IEC Electropedia : disponible à l’adresse
https://www.electropedia.org/https://www.electropedia.org/
3.1 Émissions
3.1.1
source d'émissions
processus émettant du CO pendant la production de produits sidérurgiques
Note 1 à l’article: l'article: Il existe trois catégories de source d'émissions de CO2 : les émissions directes,
en amont et créditées. Les définitions des émissions directes de CO (3.1.2),(3.1.2), des émissions de CO en amont
2 2
(3.1.3)(3.1.3) et des émissions de CO2 créditées (3.1.4)(3.1.4) fournissent des exemples de sources d'émissions
couvertes par le présent document.
[SOURCE : ISO 14404-1:2013, 2.1.1]
3.1.2
émissions directes de CO2
émissions de CO provenant de l'activité de production sidérurgique au sein du périmètre (3.10.2)(3.10.2)
Note 1 à l’article: l'article: Les émissions directes de CO2 sont catégorisées comme des « émissions directes
de GES » dans l'ISO 14064-1.
[SOURCE : ISO 14404-1:2013, 2.1.2]
3.1.3
émissions de CO en amont
émissions de CO provenant des matériaux importés liés à des activités de production sidérurgique
externalisées en dehors du périmètre du site (3.10.3)(3.10.3) ainsi que de l'électricité (3.6.1)(3.6.1) et de
la vapeur (3.6.2)(3.6.2) importées à l'intérieur du périmètre du site (3.10.3)(3.10.3)
Note 1 à l’article: l'article: Les émissions de CO2 issues de matériaux importés définies ici sont catégorisées
comme « autres émissions indirectes de GES » dans l'ISO 14064-1.
Note 2 à l’article: l'article: Les émissions de CO2 issues d'électricité (3.6.1)(3.6.1) et de vapeur (3.6.2)(3.6.2)
importées définies ici sont catégorisées comme « émissions indirectes de GES liées à l'énergie » dans l'ISO 14064-1.
[SOURCE : ISO 14404-1:2013, 2.1.3, modifié — périmètre (3.10.2) a été remplacé par périmètre du site
(3.10.3)]
2 © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
3.1.4
émissions de CO2 créditées
émissions de CO2 provenant des matériaux, de l'électricité (3.6.1)(3.6.1) ou de la vapeur (3.6.2)(3.6.2)
exportés
Note 1 à l’article: l'article: Les émissions de CO2 créditées sont catégorisées comme « émissions directes de
GES » dans l'ISO 14064-1.
[SOURCE : ISO 14404-1:2013, 2.1.4]
3.2 Carburants gazeux
3.2.1
gaz naturel
mélange gazeux d'hydrocarbures, constitué essentiellement de méthane, présent naturellement dans le
sous-sol et principalement utilisé comme carburant
[SOURCE : ISO 14404-1:2013, 2.2.1]
3.2.2
gaz de cokerie
COG
gaz produit dans les fours à coke (3.4.6)(3.4.6)
[SOURCE : ISO 14404-1:2013, 2.2.2]
3.2.3
gaz de haut fourneau
GHF
gaz produit dans les hauts fourneaux
[SOURCE : ISO 14404-1:2013, 2.2.3]
3.2.4
gaz de CBO
procédé LD
gaz produit dans un convertisseur basique à oxygène (procédé Linz-Donawitz)
Note 1 à l’article: l'article: CBO : convertisseur basique à oxygène
[SOURCE : ISO 14404-1:2013, 2.2.4]
3.2.5
gaz de ville
gaz de combustion produit pour un usage domestique et industriel
[SOURCE : ISO 14404-2:2013, 2.2.2]
3.2.6
gaz COREX
gaz obtenu par le procédé COREX
ISO 14404--4:2020(F)
3.2.7
autre gaz
gaz autre que le gaz naturel (3.2.1),(3.2.1), le gaz de cokerie (3.2.2),(3.2.2), le gaz de haut fourneau
(3.2.3),(3.2.3), le gaz de CBO (3.2.4),(3.2.4), le gaz de ville (3.2.5)(3.2.5) et le gaz COREX (3.2.6)(3.2.6)
3.3 Carburants liquides
3.3.1
fioul lourd
o o
fioul n 4 à n 6 défini par l'ASTM
Note 1 à l’article: l'article: ASTM : American Society for Testing and Materials
[SOURCE : ISO 14404-1:2013, 2.3.1]
3.3.2
fioul léger
o o
Fioul n 2 à n 3 défini par l'ASTM
[SOURCE : ISO 14404-1:2013, 2.3.2]
3.3.3
kérosène
(huile de) paraffine
[SOURCE : ISO 14404-1:2013, 2.3.3]
3.3.4
GPL
gaz de pétrole liquéfié
[SOURCE : ISO 14404-1:2013, 2.3.4]
3.4 Carburants solides
3.4.1
houille à coke
houille destinée à la production de coke (3.4.6),(3.4.6), anthracite compris
[SOURCE : ISO 14404-1:2013, 2.4.1]
3.4.2
charbon injecté aux tuyères de HF
charbon pour injection de charbon pulvérisé (PCI), anthracite compris
Note 1 à l’article: l'article: HF : haut fourneau
[SOURCE : ISO 14404-1:2013, 2.4.2]
4 © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
3.4.3
charbon à agglomérer
charbon pour CBO
charbon destiné à l'agglomération (3.7.2)/(3.7.2)/au CBO, anthracite compris
[SOURCE : ISO 14404-1:2013, 2.4.3]
3.4.4
charbon pour FEA
charbon utilisé dans un four électrique à arc (FEA) (3.10.5),(3.10.5), anthracite compris
[SOURCE : ISO 14404-2:2013, 2.4.1, modifié — « FEA » a été remplacé par « four électrique à arc (FEA) ».
La Note 1 à l'article a été supprimée.]
3.4.5
charbon vapeur
charbon de chaudière destiné à la production d'électricité (3.6.1) et de vapeur (3.6.2),(3.6.1) et de vapeur
(3.6.2), anthracite compris
[SOURCE : ISO 14404-1:2013, 2.4.4]
3.4.6
coke
matériau carboné solide
[SOURCE : ISO 14404-1:2013, 2.4.5]
3.4.7
charbon de bois
matériau en carbone neutre obtenu par dévolatilisation ou cokéfaction
EXEMPLE Arbres, plantes.
[SOURCE : ISO 14404-1:2013, 2.4.6]
3.4.8
charbon pour réduction par fusion/réduction directe
charbon utilisé pour la réduction par fusion (RF, COREX compris)/réduction directe (fer à réduction
directe), anthracite compris
[SOURCE : ISO 14404-2:2013, 2.4.5, modifié — La Note 1 à l'article a été intégrée à la définition.]
3.4.9
autre type de charbon
charbon autre que le charbon vapeur (3.4.5),(3.4.5), la houille à coke (3.4.1),(3.4.1), le charbon injecté aux
tuyères de HF (3.4.2),(3.4.2), le charbon à agglomérer (3.4.3),(3.4.3), le charbon pour FEA (3.4.4),(3.4.4),
le coke (3.4.6),(3.4.6), le charbon de bois (3.4.7)(3.4.7) et le charbon pour réduction par fusion/réduction
directe (3.4.8)(3.4.8)
ISO 14404--4:2020(F)
3.5 Matériaux auxiliaires
3.5.1
calcaire
carbonate de calcium
CaCO3
[SOURCE : ISO 14404-1:2013, 2.5.1]
3.5.2
chaux anhydre
CaO
[SOURCE : ISO 14404-1:2013, 2.5.2]
3.5.3
dolomite brute
carbonate de calcium et magnésium
CaMg(CO )
3 2
[SOURCE : ISO 14404-1:2013, 2.5.3]
3.5.4
chaux dolomitique
CaMgO
[SOURCE : ISO 14404-1:2013, 2.5.4]
3.5.5
électrodes de graphite de four électrique à arc
électrodes de graphite de FEA
utilisation nette des électrodes de graphite de FEA (3.10.5)(3.10.5) ou perte par attrition
[SOURCE : ISO 14404-2:2013, 2.5.5]
3.5.6
azote
N
gaz inerte séparé de l'air dans une usine d'oxygène (3.10.8),(3.10.8), importé depuis/exporté vers
l'extérieur du périmètre (3.10.2)(3.10.2)
[SOURCE : ISO 14404-1:2013, 2.5.5, modifié — la définition a été simplifiée]
3.5.7
argon
Ar
gaz inerte séparé de l'air dans une usine d'oxygène (3.10.8),(3.10.8), importé depuis/exporté vers
l'extérieur du périmètre (3.10.2)(3.10.2)
[SOURCE : ISO 14404-1:2013, 2.5.6, modifié — la définition a été simplifiée]
6 © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
3.5.8
oxygène
O
gaz séparé de l'air dans une usine d'oxygène (3.10.8),(3.10.8), importé depuis/exporté vers l'extérieur du
périmètre (3.10.2)(3.10.2)
[SOURCE : ISO 14404-1:2013, 2.5.7, modifié — la définition a été simplifiée]
3.6 Vecteurs énergétiques
3.6.1
électricité
énergie électrique importée de/exportée vers l'extérieur du périmètre (3.10.2)(3.10.2)
[SOURCE : ISO 14404-1:2013, 2.6.1, modifié — la définition a été simplifiée]
3.6.2
vapeur
vapeur d'eau sous pression importée depuis l'extérieur du périmètre ou exportée vers l'extérieur du
périmètre (3.10.2)(3.10.2)
[SOURCE : ISO 14404-1:2013, 2.6.2]
3.7 Matériaux ferreux
3.7.1
granules
minerai de fer aggloméré de forme sphérique, calciné dans un four rotatif
[SOURCE : ISO 14404-1:2013, 2.7.1]
3.7.2
aggloméré
minerai de fer en vrac aggloméré par chauffage d'un mélange constitué de minerai de fer fin, de poussier
de coke (3.4.6)(3.4.6) et de chaux pulvérisée
[SOURCE : ISO 14404-1:2013, 2.7.2]
3.7.3
métal en fusion
produit à base de fer liquide intermédiaire contenant entre 30 g/kg et 50 g/kg de carbone, obtenu par
fusion de minerai de fer à l'aide d'un équipement dédié, par exemple un haut fourneau
[SOURCE : ISO 14404-1:2013, 2.7.3, modifié — Les valeurs « 3 % » et « 5 % » ont été remplacées par
« 30 g/kg » et « 50 g/kg ».]
3.7.4
fonte froide
métal en fusion (3.7.3)(3.7.3) solidifié utilisé comme produit à base de fer solide intermédiaire
[SOURCE : ISO 14404-1:2013, 2.7.4]
ISO 14404--4:2020(F)
3.7.5
ferraille
acier utilisé susceptible d'être retraité
[SOURCE : ISO 14404-2:2013, 2.7.4]
3.7.6
fer à réduction directe obtenu à partir de gaz
fer à réduction directe obtenu par réduction directe d'un gaz réducteur, par exemple du gaz naturel
(3.2.1)(3.2.1) réformé
[SOURCE : ISO 14404-1:2013, 2.7.5]
3.7.7
fer à réduction directe obtenu à partir de charbon
fer à réduction directe obtenu par réduction avec du charbon
[SOURCE : ISO 14404-1:2013, 2.7.6]
3.8 Alliages
3.8.1
ferronickel
alliage de fer et de nickel
[SOURCE : ISO 14404-1:2013, 2.8.1]
3.8.2
ferrochrome
alliage de fer et de chrome
[SOURCE : ISO 14404-1:2013, 2.8.2]
3.8.3
ferromolybdène
alliage de fer et de molybdène
[SOURCE : ISO 14404-1:2013, 2.8.3]
3.9 Produit et sous-produit
3.9.1
CO pour usage externe
CO2 exporté vers l'extérieur du périmètre (3.10.2)(3.10.2)
[SOURCE : ISO 14404-1:2013, 2.9.1]
3.9.2
goudron de houille
sous-produit de la transformation de la houille de coke (3.4.6)(3.4.6) contenant des mélanges complexes
et variables de phénols et d'hydrocarbures aromatiques polycycliques
8 © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
[SOURCE : ISO 14404-1:2013, 2.9.2]
3.9.3
huile légère de houille
benzol
huile légère (3.3.2)(3.3.2) obtenue par purification du gaz de CBO (3.2.2),(3.2.2), essentiellement
constituée de benzène, de toluène et de xylène (BTX)
[SOURCE : ISO 14404-1:2013, 2.9.3, modifié — Valable en anglais seulement.]
3.9.4
laitier de HF pour le ciment
laitier de haut fourneau fourni à l'industrie du ciment
[SOURCE : ISO 14404-1:2013, 2.9.4]
3.9.5
laitier de CBO pour le ciment
laitier de CBO fourni à l'industrie du ciment
[SOURCE : ISO 14404-1:2013, 2.9.5]
3.10 Divers
3.10.1
autre source d'émissions
autres sources d'émissions (3.1.1)(3.1.1) connexes, par exemple les plastiques, la ferraille (3.7.5),(3.7.5),
les additifs de désulfuration, les alliages, les fondants pour la métallurgie secondaire, la poussière, les
boues, etc.
[SOURCE : ISO 14404-1:2013, 2.10.1]
3.10.2
périmètre
limite d'activité utilisée pour calculer l'intensité des émissions de CO pour la production sidérurgique
Note 1 à l'article: le périmètre (3.10.2)(3.10.2) peut différer du périmètre du site (3.10.3)(3.10.3)
[SOURCE : ISO 14404-1:2013, 2.10.2, modifié — Les Notes 1 et 2 à l'article ont été supprimées, et la
nouvelle Note 1 à l'article a été ajoutée.]
3.10.3
périmètre du site
périmètre (3.10.2)(3.10.2) défini par le site de production sidérurgique cible pour le calcul des émissions
de CO et de leur intensité
3.10.4
gamme de fabrication
séquence de production sidérurgique définie par la combinaison d'une source de fer et d'un processus
d'élaboration de l'acier
ISO 14404--4:2020(F)
3.10.5
FEA
four électrique à arc
four utilisé pour fondre et raffiner les matériaux ferrifères en acier
[SOURCE : ISO 14404-2:2013, 2.10.2.1]
3.10.6
moulage
procédé consistant à verser de l'acier à l'aide d'un panier de coulée, depuis une poche dans un moule
conçu pour former des billettes, de blooms ou de brames, ou à verser de l'acier depuis une poche de
coulée dans un moule conçu pour former des lingots
[SOURCE : ISO 14404-1:2013, 2.10.2.3]
3.10.7
four à chaux
four utilisé pour produire de la chaux anhydre (3.5.2)(3.5.2) par calcination de calcaire (3.5.1)(3.5.1)
[SOURCE : ISO 14404-1:2013, 2.10.2.6]
3.10.8
usine d'oxygène
unité de séparation d'air cryogénique permettant de produire un oxygène (3.5.8)(3.5.8) très pur
[SOURCE : ISO 14404-1:2013, 2.10.2.8]
3.10.9
chaudière à vapeur
chaudière destinée à produire de la vapeur (3.6.2)(3.6.2)
[SOURCE : ISO 14404-1:2013, 2.10.2.9]
3.10.10
centrale électrique
usine générant de l'électricité (3.6.1)(3.6.1)
[SOURCE : ISO 14404-1:2013, 2.10.2.10]
3.10.11
RHF
four de réchauffage
four utilisé pour le laminage à chaud (3.10.12)(3.10.12) afin de chauffer le stock d'acier (billettes, blooms
ou brames)
3.10.12
laminage à chaud
laminage à température élevée
[SOURCE : ISO 14404-1:2013, 2.10.2.11]
10 © ISO 2020 – Tous droits réservés
ISO 14404--4:2020(F)
3.10.13
laminage à froid
laminage à température ambiante
[SOURCE : ISO 14404-1:2013, 2.10.2.12]
3.10.14
revêtement
procédé consistant à recouvrir de l'acier à l'aide d'un autre matériau (étain, chrome, zinc, etc.),
essentiellement à des fins de résistance à la corrosion
Note 1 à l'article: L'étain, le chrome, le zinc, etc. sont des exemples de matériaux de revêtement.
[SOURCE : ISO 14404-1:2013, 2.10.2.13]
4 Symboles
Les symboles utilisés dans le présent document sont donnés dans le Tableau 1.Tableau 1.
Tableau 1 — Symboles
Symbole Unité Description
Ed,CO2 tonnes de CO2 Émissions directes de CO2
Eu,CO tonnes de CO Émissions de CO en amont
2 2 2
Ec,CO2 tonnes de CO2 Émissions de CO2 créditées
Ea,CO2 tonnes de CO2 Émissions de CO2 annuelles
ICO tonnes de CO par tonne Facteur d'intensité en CO
2 2 2
Facteur d'émissions pour le calcul des émissions directes
Kt,d,CO tonnes de CO par unité
2 2
de CO2
Facteur d'émissions pour le calcul des émissions de CO2 en
Kt,u,CO tonnes de CO par unité
2 2
amont
Facteur d'émissions pour le calcul des émissions de CO
Kt,c,CO2 tonnes de CO2 par unité
créditées
P — Production d'acier brut annuelle
Qt,d,CO — Quantités de sources d'émissions directes de CO
2 2
Qt,u,CO2 — Quantités de sources d'émissions de CO2 en amont
Qt,c,CO2 — Quantités de sources d'émissions de CO2 créditées
5 Principes
5.1 Généralités
Différents principes sont à appliquer, à titre de base, pour que garantir que l'intensité en CO calculée
permette effectivement aux producteurs d'acier d'évaluer l'efficacité de leur site de production de
manière universellement pertinente, sans spécificités liées à la configuration des produits, à
l'emplacement du site et aux différentes installations utilisées sur le site.
ISO 14404--4:2020(F)
5.2 Pertinence
Sélectionner l'ensemble des sources directes, en amont et créditées vers ou depuis le périmètre du site
de production sidérurgique, ainsi que les données et méthodologies appropriées aux fins visées.
5.3 Complétude
Inclure l'ensemble des importations et exportations des sources et crédits du site de production
sidérurgique afin de calculer l'intensité en CO de ce dernier.
5.4 Cohérence
Permettre une évaluation universellement pertinente de l'intensité en CO de la production sidérurgique
quelle que soit la configuration des produits, l'emplacement du site et les différentes installations
utilisées sur le site.
5.5 Précision
Réduire le biais et les incertitudes sur les données collectées et utilisées dans le calcul et les
méthodologies de calcul, autant que nécessaire.
5.6 Transparence
Diffuser une méthode de calcul du CO , facteurs d'émissions compris, afin de permettre à tout producteur
d'acier d'évaluer l'intensité en CO de son site de production sidérurgique de manière universelle.
6 Caractéristiques de la série de normes ISO 14404
Les caractéristiques de la série de normes ISO 14404 sont les suivantes :
— — La présente méthode de calcul utilise exclusivement les importations et exportations de base
couramment mesurées et consignées par les usines ; de ce fait, elle ne requiert ni une mesure de
l'efficacité spécifique des différents équipements ou processus, ni des mesures dédiées du flux
complexe et du recyclage des matériaux et de la chaleur résiduelle. De cette façon, la méthode de
calcul est un gage de simplicité et d'universalité, car elle ne nécessite pas que les usines sidérurgiques
installent des dispositifs de mesure supplémentaires dédiés ou qu'elles collectent des données
supplémentaires dédiées, autres que les données couramment utilisées pour la gestion des usines.
— — La série de normes définit le périmètre (c'est-à-dire la limite d'activité utilisée pour calculer
l'intensité des émissions de CO2 pour les activités de production sidérurgique) du calcul d'intensité
en CO pour chaque gamme de fabrication. Même lorsque les activités incluses dans le « périmètre »
sont situées en dehors du « périmètre du site » de l'usine sidérurgique cible, cette série de normes
fournit les recommandations permettant d'en tenir compte à travers le concept d'« émissions en
amont » pour les produits intermédiaires fournis par ces « activités sidérurgiques externalisées ». Les
produits intermédiaires susceptibles d'être fournis par de tel
...
Frequently Asked Questions
ISO 14404-4:2020 is a standard published by the International Organization for Standardization (ISO). Its full title is "Calculation method of carbon dioxide emission intensity from iron and steel production - Part 4: Guidance for using the ISO 14404 series". This standard covers: This document provides guidance for calculating the CO2 intensity at steel plants with all types of process routes, by defining the boundary, CO2 emission factors and the intermediate products for which upstream emissions are considered for all types of process routes. In particular, this document provides guidance applicable to the ISO 14404 series to the types of steel plants listed below. This document also includes the Universal Calculation Sheet, which covers all relevant emission sources from ISO 14404-1, ISO 14404-2 and ISO 14404-3 to assist the calculation of CO2 emissions. i. Steel plants with different process routes from ISO 14404-1, ISO 14404-2 and ISO 14404-3 (7.2.1) ii. Steel plants with more than one process route (7.2.2) iii. Steel plants purchasing pig iron from the outside (7.2.3) iv. Steel plants and rerollers purchasing part or all of crude steel from outside (7.2.4) Moreover, this document provides additional guidance to the entire ISO 14404 series for the following topics. a) Evaluation of exported slags b) Evaluation of by-product gas c) Evaluation of stock d) Selection of calorific values and emission factors for electricity and fuel Conversion to energy consumption and to consumption efficiency can be obtained using Annex A. While the use of the calculation result is outside the scope of this document, appropriate applications and inappropriate application are recommended in Annex B.
This document provides guidance for calculating the CO2 intensity at steel plants with all types of process routes, by defining the boundary, CO2 emission factors and the intermediate products for which upstream emissions are considered for all types of process routes. In particular, this document provides guidance applicable to the ISO 14404 series to the types of steel plants listed below. This document also includes the Universal Calculation Sheet, which covers all relevant emission sources from ISO 14404-1, ISO 14404-2 and ISO 14404-3 to assist the calculation of CO2 emissions. i. Steel plants with different process routes from ISO 14404-1, ISO 14404-2 and ISO 14404-3 (7.2.1) ii. Steel plants with more than one process route (7.2.2) iii. Steel plants purchasing pig iron from the outside (7.2.3) iv. Steel plants and rerollers purchasing part or all of crude steel from outside (7.2.4) Moreover, this document provides additional guidance to the entire ISO 14404 series for the following topics. a) Evaluation of exported slags b) Evaluation of by-product gas c) Evaluation of stock d) Selection of calorific values and emission factors for electricity and fuel Conversion to energy consumption and to consumption efficiency can be obtained using Annex A. While the use of the calculation result is outside the scope of this document, appropriate applications and inappropriate application are recommended in Annex B.
ISO 14404-4:2020 is classified under the following ICS (International Classification for Standards) categories: 13.020.40 - Pollution, pollution control and conservation; 77.080.01 - Ferrous metals in general. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 14404-4:2020 has the following relationships with other standards: It is inter standard links to ISO 3035:2025. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 14404-4:2020 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
