ISO 10510:2011
(Main)Tapping screw and washer assemblies with plain washers
Tapping screw and washer assemblies with plain washers
ISO 10510:2011 specifies the requirements for tapping screws and plain washer assemblies with spaced threads from ST2,2 to ST9,5 inclusive, flat seating heads and mechanical properties as specified in ISO 2702.
Vis à tôle à rondelle plate imperdable
L'ISO 10510:2011 spécifie les caractéristiques des vis à tôle à rondelle plate imperdable de diamètre de filetage ST2,2 à ST9,5 inclus, présentant une surface d'appui plane, et dont les caractéristiques mécaniques sont conformes à l'ISO 2702.
General Information
Relations
Standards Content (Sample)

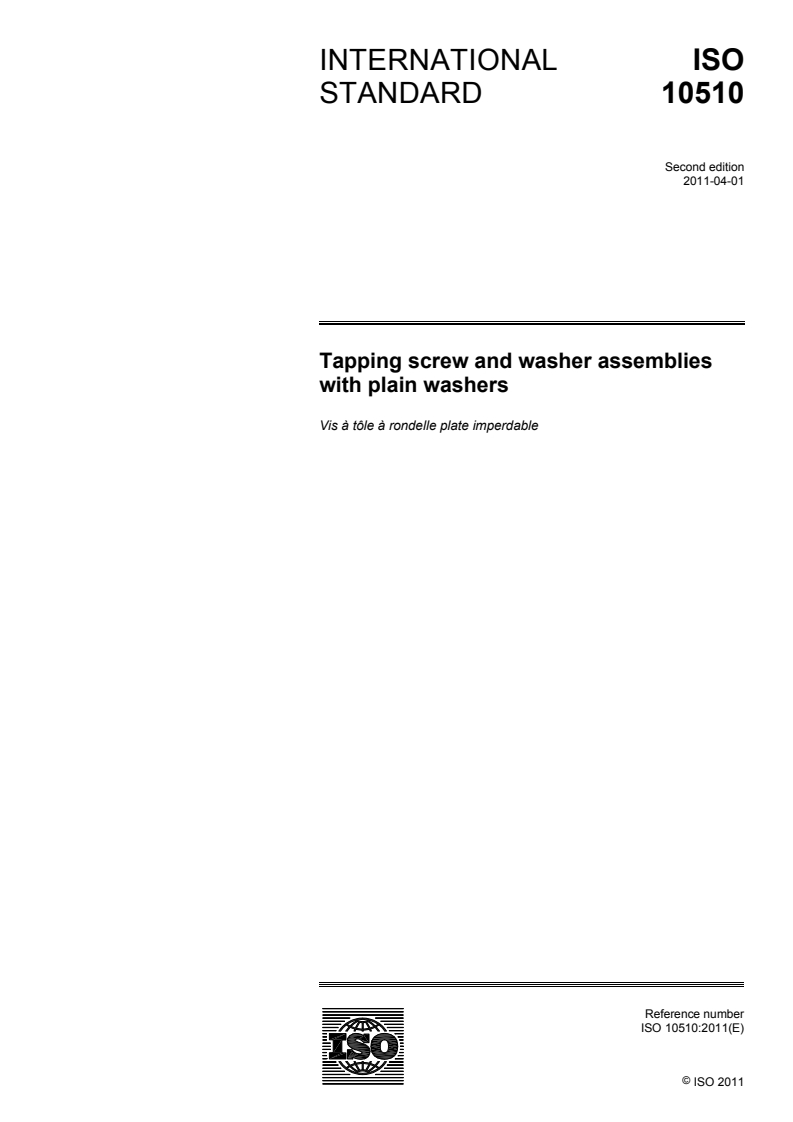

INTERNATIONAL ISO
STANDARD 10510
Second edition
2011-04-01
Tapping screw and washer assemblies
with plain washers
Vis à tôle à rondelle plate imperdable
Reference number
ISO 10510:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 10510:2011(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10510:2011(E)

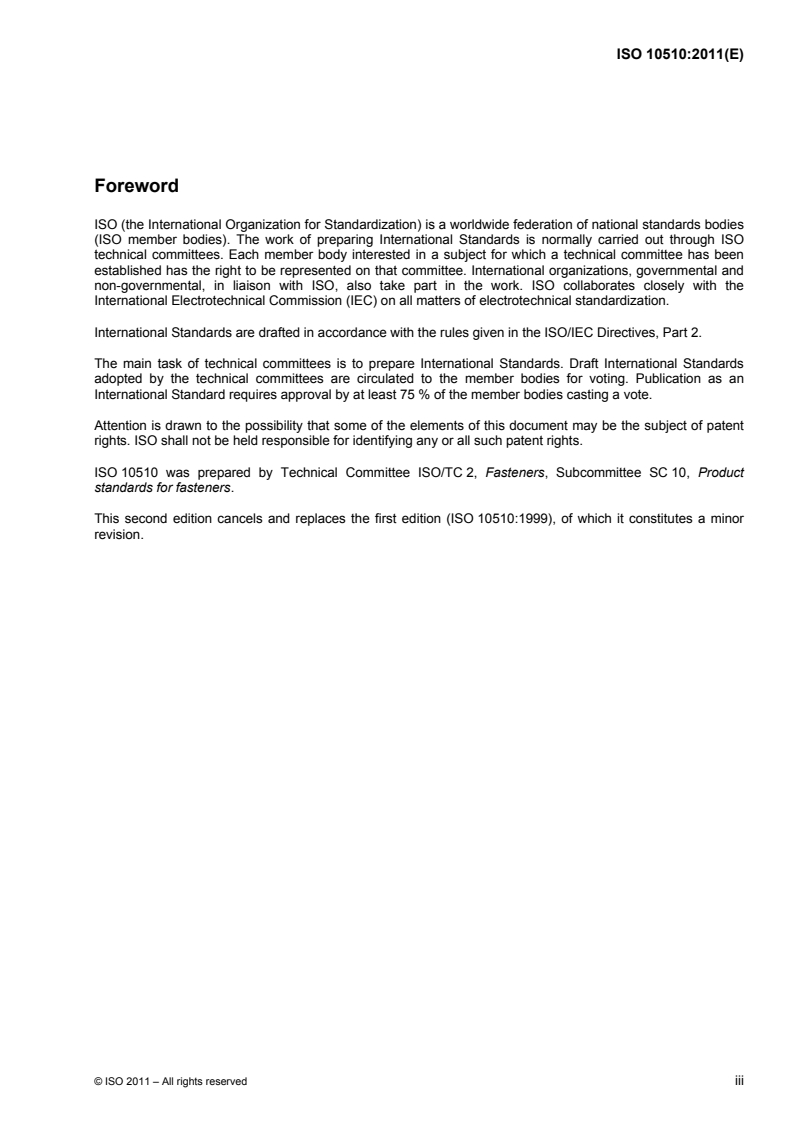

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10510 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 10, Product
standards for fasteners.
This second edition cancels and replaces the first edition (ISO 10510:1999), of which it constitutes a minor
revision.
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 10510:2011(E)
Tapping screw and washer assemblies with plain washers
1 Scope
This International Standard specifies the requirements for tapping screws and plain washer assemblies with
thread sizes from ST2,2 to ST9,5 inclusive, flat seating heads and mechanical properties as specified in
ISO 2702.
The plain washers are captive, i.e. prevented from disassembly and free to rotate.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1478, Tapping screws thread
ISO 1479, Hexagon head tapping screws
ISO 1481, Slotted pan head tapping screws
ISO 2702, Heat-treated steel tapping screws — Mechanical properties
ISO 6507-1, Metallic materials — Vickers hardness test — Part 1: Test method
ISO 7049, Cross-recessed pan head tapping screws
ISO 10669, Plain washers for tapping screw and washer assemblies — Normal and large series — Product
grade A
3 Dimensions
The dimensions of the assembled screws shall conform to the designated product standards for loose parts
with the following exceptions:
⎯ screws shall have a shank of such diameter, d , that the washer with dimensions in accordance with
s
ISO 10669 is free to rotate;
⎯ the permitted distance from the underside of
...
NORME ISO
INTERNATIONALE 10510
Deuxième édition
2011-04-01
Vis à tôle à rondelle plate imperdable
Tapping screw and washer assemblies with plain washers
Numéro de référence
ISO 10510:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 10510:2011(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10510:2011(F)

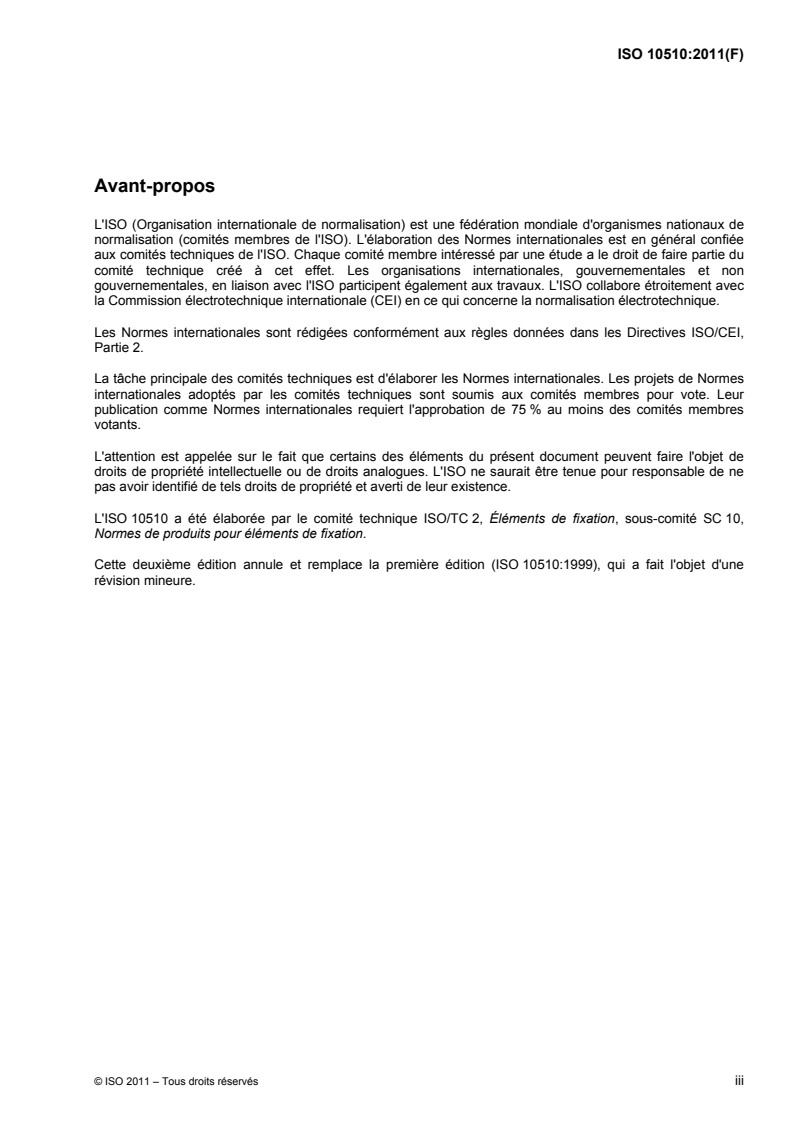

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10510 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation, sous-comité SC 10,
Normes de produits pour éléments de fixation.
Cette deuxième édition annule et remplace la première édition (ISO 10510:1999), qui a fait l'objet d'une
révision mineure.
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 10510:2011(F)
Vis à tôle à rondelle plate imperdable
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des vis à tôle à rondelle plate imperdable de
diamètre de filetage ST2,2 à ST9,5 inclus, présentant une surface d'appui plane, et dont les caractéristiques
mécaniques sont conformes à l'ISO 2702.
La rondelle plate est captive, c'est-à-dire qu'elle ne peut pas se dévisser tout en ayant la possibilité de tourner
librement.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1478, Filetage de vis à tôle
ISO 1479, Vis à tôle à tête hexagonale
ISO 1481, Vis à tôle à tête cylindrique large, fendue
ISO 2702, Vis à tôle en acier traité thermiquement — Caractéristiques mécaniques
ISO 6507-1, Matériaux métalliques — Essai de dureté Vickers — Partie 1: Méthode d'essai
ISO 7049, Vis à tôle à tête cylindrique bombée large à empreinte cruciforme
ISO 10669, Rondelles plates pour vis à tôle à rondelle incorporée — Séries normale et large — Grade A
3 Dimensions
Les dimensions des vis à assembler doivent être conformes aux normes de produits référencées avec les
exceptions suivantes:
⎯ les vis doivent avoir un diamètre de tige, d , tel que la rondelle, de dimensions conformes à l'ISO 10669,
s
soit libre de tourner;
⎯ la distance permise entre la surface d'appui de la tête et le premier filet complet doit être augm
...
