INTERNATIONAL STANDARD ISO 34-1:2022(E)
Rubber, vulcanized or thermoplastic — Determination of
tear strength —
Part 1:
Trouser, angle and crescent test pieces
WARNING 1 — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices and to
determine the applicability of any other restrictions.
WARNING 2 — Certain procedures specified in this document can involve the use or generation
of substances, or the generation of waste, that could constitute a local environmental hazard.
Reference should be made to appropriate documentation on safe handling and disposal after
use.
1 Scope
This document specifies three test methods for the determination of the tear strength of vulcanized or
thermoplastic rubber, namely the following:
— method A, using a trouser test piece;
— method B, using an angle test piece, with or without a nick of specified depth;
— method C, using a crescent test piece with a nick.
The value of tear strength obtained depends on the shape of the test piece, speed of stretching, and
temperature of test. It can also be susceptible to grain effects in rubber.
NOTE A separate method for the determination of the tear strength of small test pieces of rubber (Delft test
pieces) is specified in ISO 34-2.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1382, Rubber — Vocabulary
ISO 5893, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of
traverse) — Specification
ISO 6133, Rubber and plastics — Analysis of multi-peak traces obtained in determinations of tear strength
and adhesion strength
ISO 18899:2013, Rubber — Guide to the calibration of test equipment
ISO 23529:2016, Rubber — General procedures for preparing and conditioning test pieces for physical test
methods
1
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 34-1:2022(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1382 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
trouser tear strength
median force required to propagate a cut in a specified trouser-shaped test piece by tearing, divided by
the thickness of the test piece, the force acting in a direction substantially in the plane of the cut
Note 1 to entry: The median force is calculated in accordance with ISO 6133.
3.2
unnicked angle tear strength
maximum force required to rupture a specified angle-shaped test piece, divided by the thickness of the
test piece, the force acting in a direction substantially along the length of the test piece
3.3
nicked angle tear strength
maximum force required to cause a nick cut in a specified angle-shaped test piece to extend by tearing
of the rubber, divided by the thickness of the test piece, the force acting in a direction substantially
normal to the plane of the nick
3.4
crescent tear strength
maximum force required to cause a nick cut in a specified crescent-shaped test piece to extend by tearing
of the rubber, divided by the thickness of the test piece, the force acting in a direction substantially
normal to the plane of the nick
4 Principle
4.1 General
The test consists in measuring the force required to tear a specified test piece, in continuation of the cut
or nick already produced in the test piece or, in the case of method B, procedure (a), completely across
the width of the test piece.
The tearing force is applied by means of a tensile testing machine, operated without interruption at
a constant rate of traverse until the test piece breaks. Dependent upon the method employed, the
maximum or median force achieved is used to calculate the tear strength.
No correlation between data obtained by the alternative test pieces is implied.
4.2 Method A: Method to determine trouser tear strength
Method A, using the trouser test piece, is preferred because it is not sensitive to the length of the cut,
unlike the other two test pieces in which the nick has to be very closely controlled. In addition, the
results obtained are more easily related to the fundamental tear properties of the material and are less
sensitive to modulus effects (provided that the leg extension is negligible) and the rate of propagation
of the tear is directly related to the rate of grip separation. With some rubbers, the propagation of tear
[3]
is not smooth (knotty tear), and analysis of results can be difficult .
2
© ISO 2022 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 34-1:2022(E)
4.3 Method B, procedure (a): Method to determine unnicked angle tear strength
This test is a combination of tear initiation and propagation. Stress is built up at the point of the angle
until it is sufficient to initiate a tear and then further stresses propagate this tear. However, it is only
possible to measure the overall force required to rupture the test piece, and, therefore, the force cannot
[4]
be resolved in two components producing initiation and propagation .
4.4 Method B, procedure (b): Method to determine nicked angle tear strength
This test measures the force required to propagate a nick already produced in the test piece. The rate of
[5]
propagation is not directly related to the jaw speed .
4.5 Method C: Method to determine crescent tear strength
This test also measures the force required to propagate a nick already produced in the test piece, and
the rate of propagation is not related to the jaw speed.
5 Apparatus
5.1 Dies
5.1.1 The die used for cutting trouser test pieces shall have the dimensions shown in Figure 1.
5.1.2 The die used for cutting angle test pieces shall have the dimensions shown in Figure 2.
5.1.3 The die used for cutting crescent test pieces shall have the dimensions shown in Figure 3.
5.1.4 The cutting edges of the dies shall be kept sharp and free from ragged edges. Care shall be
taken that the cutting edges are perpendicular to the other surfaces of the die and have a minimum of
concavity.
3
© ISO 2022 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 34-1:2022(E)
Dimensions in millimetres
Key
1 location of cut
Figure 1 — Trouser test piece die
Dimensions in millimetres
Key
1 location of nick for method B, procedure (b)
Figure 2 — Angle test piece die
4
© ISO 2022 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 34-1:2022(E)
Dimensions in millimetres
Key
1 location of nick
Figure 3 — Crescent test piece die
5.2 Nick cutter
A sharp razor blade or a sharp knife free from ragged edges shall be used for producing a cut or a nick
in the test piece.
The apparatus for introducing the nick required for the nicked angle or crescent test piece shall be as
follows.
Means shall be provided for clamping the test piece firmly, especially in the region where the nick is
to be introduced. The cutting tool, consisting of a razor blade or similar blade, shall be clamped in a
plane perpendicular to the major axis of the test piece, and positioned so as to introduce the nick in
the appropriate place. The blade clamping device shall permit no lateral movement and shall be fitted
in guides to enable the blade to be moved across the test piece with its edge remaining perpendicular
to the plane of the test piece. Alternatively, the blade shall be fixed and the test piece arranged to move
in an analogous manner. Means shall be provided for fine adjustment of the depth of the nick. The
adjustment of the position of the blade holder or clamped test piece shall be determined for each blade
by cutting one or two preliminary nicks and measuring these with the aid of a microscope. The blade
shall be wetted with water or soap solution prior to nicking.
NOTE A suitable apparatus for nicking tear test pieces is described in detail in the Reference [6].
To check that the depth of the nick is within the specified limits (see 7.4), any suitable means may be
used, such as an optical projection apparatus. A convenient arrangement is a microscope giving at least
10 × magnification fitted with a travelling stage suitably illuminated. The eyepiece is fitted with a
graticule or crosswire by which to record the tra
...
NORME ISO
INTERNATIONALE 34-1
Cinquième édition
2022-06
Caoutchouc vulcanisé ou
thermoplastique — Détermination de
la résistance au déchirement —
Partie 1:
Éprouvettes pantalon, angulaire et
croissant
Rubber, vulcanized or thermoplastic — Determination of tear
strength —
Part 1: Trouser, angle and crescent test pieces
Numéro de référence
ISO 34-1:2022(F)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 34-1:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 34-1:2022(F)
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 2
4 Principe. 2
4.1 Généralités . 2
4.2 Méthode A: Méthode pour déterminer la résistance au déchirement avec une
éprouvette pantalon . 2
4.3 Méthode B, mode opératoire (a): Méthode pour déterminer la résistance au
déchirement avec une éprouvette angulaire sans entaille . 3
4.4 Méthode B, mode opératoire (b): Méthode pour déterminer la résistance au
déchirement avec une éprouvette angulaire entaillée . 3
4.5 Méthode C: Méthode pour déterminer la résistance au déchirement avec une
éprouvette croissant . 3
5 Appareillage . 3
5.1 Emporte-pièce . 3
5.2 Outil de coupe pour entaille. 5
5.3 Micromètre . 6
5.4 Machine d'essai . 6
5.5 Fixations . 6
6 Étalonnage . 7
7 Éprouvettes. 7
8 Nombre d'essais .8
9 Température d'essai .8
10 Mode opératoire . 8
11 Expression des résultats . 8
12 Fidélité . 8
13 Rapport d'essai . 9
Annexe A (informative) Résultats de fidélité issus d’un programme d’essais
interlaboratoires .10
Annexe B (normative) Programme d'étalonnage .14
Bibliographie .16
iii
© ISO 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 34-1:2022(F)

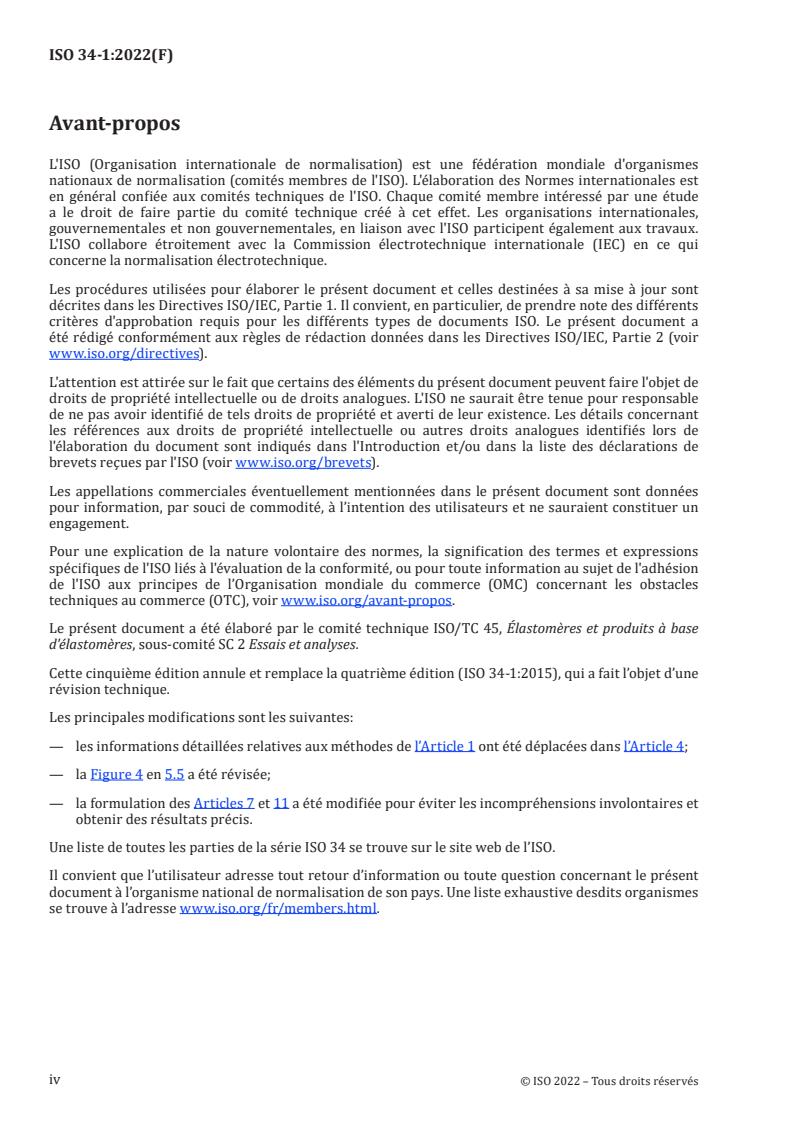

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2 Essais et analyses.
Cette cinquième édition annule et remplace la quatrième édition (ISO 34-1:2015), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les informations détaillées relatives aux méthodes de l’Article 1 ont été déplacées dans l’Article 4;
— la Figure 4 en 5.5 a été révisée;
— la formulation des Articles 7 et 11 a été modifiée pour éviter les incompréhensions involontaires et
obtenir des résultats précis.
Une liste de toutes les parties de la série ISO 34 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
© ISO 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 34-1:2022(F)
Caoutchouc vulcanisé ou thermoplastique —
Détermination de la résistance au déchirement —
Partie 1:
Éprouvettes pantalon, angulaire et croissant
AVERTISSEMENT 1 — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de déterminer
l'applicabilité de toute autre restriction.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent
impliquer l'utilisation ou la génération de substances ou de déchets pouvant représenter
un danger environnemental local. Il convient de se référer à la documentation appropriée
concernant la manipulation et l'élimination après usage en toute sécurité.
1 Domaine d'application
Le présent document spécifie trois méthodes pour la détermination de la résistance au déchirement du
caoutchouc vulcanisé ou thermoplastique, à savoir:
— méthode A, utilisant une éprouvette pantalon;
— méthode B, utilisant une éprouvette angulaire, avec ou sans entaille de profondeur spécifiée;
— méthode C, utilisant une éprouvette croissant entaillée.
La valeur de la résistance au déchirement obtenue dépend de la forme de l'éprouvette, de la vitesse
d'étirement et de la température d'essai. Elle peut aussi être sensible au sens du grain du caoutchouc.
NOTE Une méthode spécifique de détermination de la résistance au déchirement des petites éprouvettes de
caoutchouc (éprouvettes de Delft) est spécifiée dans l'ISO 34-2.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1382, Caoutchouc — Vocabulaire
ISO 5893, Appareils d'essai du caoutchouc et des plastiques — Types pour traction, flexion et compression
(vitesse de translation constante) — Spécifications
ISO 6133, Caoutchouc et plastiques — Analyse des tracés multi-pics obtenus lors des déterminations de la
résistance au déchirement et de la force d'adhérence
ISO 18899:2013, Caoutchouc — Guide pour l'étalonnage du matériel d'essai
ISO 23529:2016, Caoutchouc — Procédures générales pour la préparation et le conditionnement des
éprouvettes pour les méthodes d'essais physiques
1
© ISO 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 34-1:2022(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 1382 ainsi que les suivants
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
résistance au déchirement de l'éprouvette pantalon
force médiane nécessaire pour propager par déchirement une entaille dans une éprouvette spécifiée
en forme de pantalon, divisée par l'épaisseur de l'éprouvette, la force agissant dans une direction située
sensiblement dans le plan de l'entaille
Note 1 à l'article: La force médiane est calculée conformément à l'ISO 6133.
3.2
résistance au déchirement de l'éprouvette angulaire sans entaille
force maximale nécessaire pour rompre une éprouvette spécifiée de forme angulaire, divisée par
l'épaisseur de l'éprouvette, la force agissant sensiblement dans le sens de la longueur de l'éprouvette
3.3
résistance au déchirement de l'éprouvette angulaire avec entaille
force maximale nécessaire pour provoquer l'extension, par déchirement du caoutchouc, d'une entaille
pratiquée dans une éprouvette spécifiée angulaire divisée par l'épaisseur de l'éprouvette, la force
agissant dans une direction sensiblement normale au plan de l'entaille
3.4
résistance au déchirement de l'éprouvette croissant
force maximale nécessaire pour provoquer l'extension, par déchirement du caoutchouc, d'une entaille
pratiquée dans une éprouvette spécifiée croissant divisée par l'épaisseur de l'éprouvette, la force
agissant dans une direction sensiblement normale au plan de l'entaille
4 Principe
4.1 Généralités
L'essai consiste à mesurer la force nécessaire pour déchirer une éprouvette spécifiée, dans le
prolongement de l'entaille déjà pratiquée ou, dans le cas de la méthode B, mode opératoire (a), sur toute
la largeur de l'éprouvette.
La force de déchirement est appliquée au moyen d'une machine d'essai de traction, utilisée sans
interruption à une vitesse de déplacement constante, jusqu'à rupture de l'éprouvette. Selon la méthode
employée, la force maximale ou médiane atteinte est utilisée pour calculer la résistance au déchirement.
Aucune corrélation entre les données obtenues avec les différentes éprouvettes ne peut être établie.
4.2 Méthode A: Méthode pour déterminer la résistance au déchirement avec une
éprouvette pantalon
La méthode A, utilisant l'éprouvette pantalon, est utilisée de préférence car elle n'est pas sensible à la
longueur de l'entaille, à la différence des deux autres éprouvettes dans lesquelles l'entaille doit être très
étroitement contrôlée. En outre, les résultats obtenus sont plus facilement reliés aux caractéristiques de
déchirement fondamentales du matériau et sont moins sensibles aux effets de module (à condition que
la déformation des jambes soit négligeable), et la vitesse de propagation de la déchirure est directement
2
© ISO 2022 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 34-1:2022(F)
liée à la vitesse de séparation des mâchoires. Avec certains caoutchoucs, la propagation du déchirement
[3]
n'est pas régulière (bifurcation de la fissure) et l'analyse des résultats peut être difficile .
4.3 Méthode B, mode opératoire (a): Méthode pour déterminer la résistance au
déchirement avec une éprouvette angulaire sans entaille
Cet essai est une combinaison d'amorçage et de propagation de la déchirure. La contrainte localisée à
la base de l'angle augmente jusqu'à ce qu'elle soit suffisante pour amorcer une déchirure qui se propage
sous l'effet de sollicitations ultérieures. Cependant, comme il est seulement possible de mesurer la force
globale nécessaire pour rompre l'éprouvette, la force ne peut pas être décomposée en deux composantes
[4]
dont l'une produit l'initiation et l'autre la propagation .
4.4 Méthode B, mode opératoire (b): Méthode pour déterminer la résistance au
déchirement avec une éprouvette angulaire entaillée
Cet essai mesure la force nécessaire pour propager une entaille déjà pratiquée dans l'éprouvette. La
[5]
vitesse de propagation n'est pas directement liée à la vitesse de séparation des mâchoires .
4.5 Méthode C: Méthode pour déterminer la résistance au déchirement avec une
éprouvette croissant
Cet essai mesure également la force nécessaire pour propager une entaille déjà pratiquée dans
l'éprouvette et la vitesse de propagation n'est pas liée à la vitesse de séparation des mâchoires.
5 Appareillage
5.1 Emporte-pièce
5.1.1 L'emporte-pièce utilisé pour découper les éprouvettes pantalon doit avoir les dimensions
indiquées à la Figure 1.
5.1.2 L'emporte-pièce utilisé pour découper les éprouvettes angulaires doit avoir les dimensions
indiquées à la Figure 2.
5.1.3 L'emporte-pièce utilisé pour découper les éprouvettes croissant doit avoir les dimensions
indiquées à la Figure 3.
5.1.4 Le tranchant des emporte-pièce doit être maintenu net et sans le moindre endommagement.
Des précautions doivent être prises pour que les bords coupants soient perpendiculaires aux autres
faces de l'éprouvette et aient un minimum de concavité.
3
© ISO 2022 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 34-1:2022(F)
Dimensions en millimètres
Légende
1 emplacement de l'entaille
Figure 1 — Emporte-pièce pour éprouvette pantalon
Dimensions en millimètres
Légende
1 emplacement de l'entaille pour la méthode B, mode opératoire (b)
Figure 2 — Emporte-pièce pour éprouvette angulaire
4
© ISO 2022 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 34-1:2022(F)
Dimensions en millimètres
Légende
1 emplacement de l'entaille
Figure 3 — Emporte-pièce pour éprouvette croissant
5.2 Outil de coupe pour entaille
Pour pratiquer une entaille dans l'éprouvette, une lame de rasoir tranchante ou un couteau tranchant
sans endommagement doit être utilisé.
Le dispositif pour pratiquer l'entaille voulue dans l'éprouvette angulaire ou l'éprouvette croissant
entaillée doit être comme suit.
Un dispositif doit être prévu pour fixer solidement l'éprouvette en la serrant, en particulier dans la
région où va être pratiquée l'entaille. L'outil de coupe, constitué par une lame de rasoir ou une lame
similaire, doit être fixé par serrage dans un plan perpendiculaire au grand axe de l'éprouvette et
placé de manière à réaliser l'entaille à l'endroit approprié. Le dispositif de fixation par serrage de la
lame ne doit permettre aucun déplacement latéral et doit être monté dans des guides permettant à la
lame de se déplacer dans l'éprouvette, son bord demeurant perpendiculaire au plan de cette dernière.
En option, la lame doit être fixe et l'éprouvette disposée pour se déplacer de manière analogue. Des
moyens permettant d'ajuster avec précision la profondeur de l'entaille doivent être prévus. Le réglage
à effectuer pour positionner le support de lame ou l'éprouvette fixée par serrage doit être déterminé
pour chaque lame en pratiquant une ou deux entailles préliminaires et en mesurant celles-ci à l'aide
d'un microscope. La lame doit être humidifiée avec de l'eau ou une solution de savon avant entaillage.
NOTE Un dispositif approprié à l'entaillage des éprouvettes de déchirement est décrit en détail dans la
Réfé
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
