ISO 11148-10:2011

Hand-held non-electric power tools — Safety requirements — Part 10: Compression power tools

ISO 11148-10:2011 specifies safety requirements for hand-held non‑electric compression power tools (hereinafter "compression power tools") for squeeze riveting, punching, shaping, pressing and cutting of metal, plastics or other materials. The compression power tools can be powered by compressed air or hydraulic fluid and are intended to be used by one operator and supported by the operator's hand or hands, with or without a suspension, e. g. a balancer. ISO 11148-10:2011 is applicable to crimping tools, collar splitters, power tools for metal forming (edge formers, folding tools, swagers), nut splitter heads, presses, punches, squeeze riveters, cutting power tools with parallel knives and alligator jaw compression riveters. ISO 11148-10:2011 is not applicable to special requirements and modifications on compression power tools for the purpose of mounting them in fixtures. ISO 11148-10:2011 deals with all significant hazards, hazardous situations or hazardous events relevant to compression power tools when they are used as intended and under conditions of misuse which are reasonably foreseeable by the manufacturer, with the exception of the use of compression power tools in potentially explosive atmospheres.

Machines portatives à moteur non électrique — Exigences de sécurité — Partie 10: Machines portatives à compression

L'ISO 11148-10:2011 spécifie des exigences de sécurité pour les machines portatives non électriques (ci-après appelées «machines portatives à compression») destinées au rivetage en compression, au poinçonnage, au formage, en pressant et en coupant le métal, les plastiques ou d'autres matériaux. Les machines portatives à compression peuvent être alimentées par air comprimé ou par un fluide hydraulique, et sont prévues pour être utilisées par un seul opérateur et être portées par la ou les mains de l'opérateur avec ou sans suspension, par exemple à l'aide d'un équilibreur. Elle est applicable aux machines de sertissage, aux extracteurs, aux machines portatives pour former le métal (profil, machine de pliage, machine à estamper), aux casses d'écrou, aux presses, aux poinçonneuses, aux riveuses à compression, aux machines de découpe avec couteaux parallèles et aux riveuses en compression à mâchoires crocodile. Elle ne couvre pas les exigences spécifiques et les modifications des machines portatives à compression destinées à être montées dans un châssis. Elle traite tous les phénomènes dangereux, situations dangereuses ou événements dangereux significatifs qui sont pertinents pour les machines portatives à compression lorsqu'elles sont utilisées normalement et lorsqu'elles font l'objet d'un mauvais usage raisonnablement prévisible par le fabricant, à l'exception de l'usage des machines portatives à compression dans une atmosphère potentiellement explosible.

General Information

• Status: Published
• Publication Date: 29-Nov-2011
• ICS: 25.140.10 - Pneumatic tools
• Technical Committee: ISO/TC 118/SC 3 - Pneumatic tools and machines
• Drafting Committee: ISO/TC 118/SC 3 - Pneumatic tools and machines
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 21-Jun-2022

Relations

• Consolidates: ISO 10542-4:2004 - Technical systems and aids for disabled or handicapped persons — Wheelchair tiedown and occupant-restraint systems — Part 4: Clamp-type tiedown systems
• Effective Date: 06-Jun-2022

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 11148-10
First edition
2011-12-01
Corrected version
2012-04-15


Hand-held non-electric power tools —
Safety requirements —
Part 10:
Compression power tools
Machines portatives à moteur non électrique — Exigences de
sécurité —
Partie 10: Machines portatives à compression




Reference number
ISO 11148-10:2011(E)
©
ISO 2011

---------------------- Page: 1 ----------------------
ISO 11148-10:2011(E)

COPYRIGHT PROTECTED DOCUMENT


©  ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2011 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 11148-10:2011(E)
Contents Page
Foreword . iv
Introduction . v
1  Scope . 1
2  Normative references . 2
3  Terms and definitions . 2
3.1  General terms and definitions . 2
3.2  Terms and definitions related to compression power tools . 4
4  Safety requirements and/or protective measures . 5
4.1  General . 5
4.2  Mechanical safety . 5
4.3  Thermal safety . 5
4.4  Noise reduction . 5
4.5  Vibration . 6
4.6  Materials and substances processed, used or exhausted . 7
4.7  Ergonomics . 7
4.8  Controls . 7
5  Verification . 8
5.1  General conditions for tests . 8
5.2  Noise . 8
5.3  Vibration . 8
5.4  Unintentional start . 8
5.5  Power tool construction . 8
5.6  Structure of verification . 9
6  Information for use . 9
6.1  Marking, signs and written warnings . 9
6.2  Instruction handbook . 10
6.3  Operating instructions . 14
6.4  Data . 14
6.5  Maintenance instructions . 15
Annex A (informative) List of significant hazards . 16
Annex B (informative) Examples of compression power tools covered by this part of ISO 11148 . 17
Annex C (normative) Symbols for labels and signs . 18
Bibliography . 19
© ISO 2011 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 11148-10:2011(E)

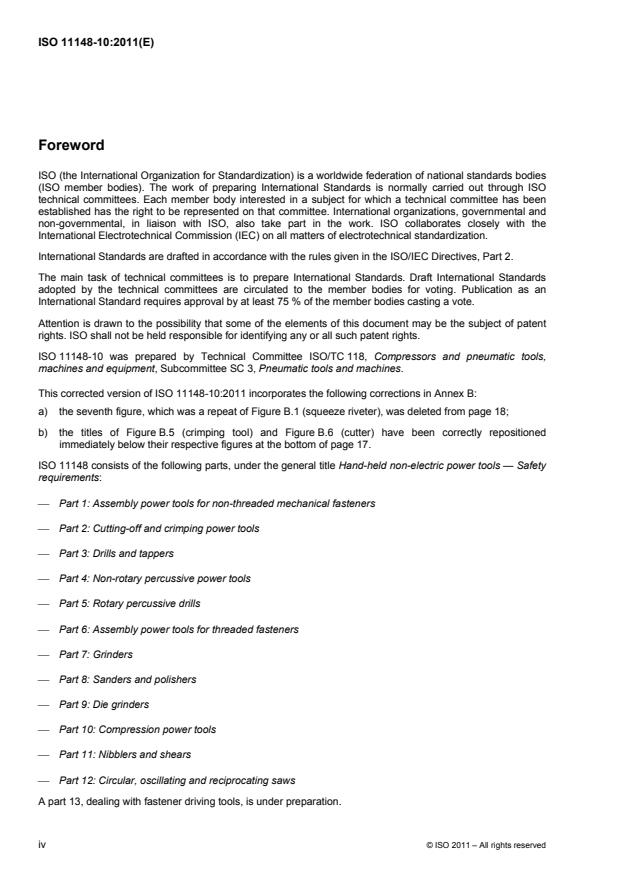

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 11148-10 was prepared by Technical Committee ISO/TC 118, Compressors and pneumatic tools,
machines and equipment, Subcommittee SC 3, Pneumatic tools and machines.
This corrected version of ISO 11148-10:2011 incorporates the following corrections in Annex B:
a) the seventh figure, which was a repeat of Figure B.1 (squeeze riveter), was deleted from page 18;
b) the titles of Figure B.5 (crimping tool) and Figure B.6 (cutter) have been correctly repositioned
immediately below their respective figures at the bottom of page 17.
ISO 11148 consists of the following parts, under the general title Hand-held non-electric power tools — Safety
requirements:
 Part 1: Assembly power tools for non-threaded mechanical fasteners
 Part 2: Cutting-off and crimping power tools
 Part 3: Drills and tappers
 Part 4: Non-rotary percussive power tools
 Part 5: Rotary percussive drills
 Part 6: Assembly power tools for threaded fasteners
 Part 7: Grinders
 Part 8: Sanders and polishers
 Part 9: Die grinders
 Part 10: Compression power tools
 Part 11: Nibblers and shears
 Part 12: Circular, oscillating and reciprocating saws
A part 13, dealing with fastener driving tools, is under preparation.
iv © ISO 2011 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 11148-10:2011(E)
Introduction
This document is a type-C standard as stated in ISO 12100.
The machinery concerned and the extent to which hazards, hazardous situations and events are covered are
defined in the Scope of this part of ISO 11148.
When requirements of this type-C standard are different from those which are stated in type-A or -B standards,
the requirements of this type-C standard take precedence over the requirements of other standards, for
machines that have been designed and built according to the requirements of this type-C standard.
ISO 11148 consists of a number of independent parts for individual types of hand-held non-electric power
tools.
Certain parts of ISO 11148 cover hand-held non-electric power tools driven by internal combustion engines
powered by gaseous or liquid fuel. In these parts, the safety aspects relating to internal combustion engines
are found in a normative annex.
The parts are type-C standards and refer to pertinent Standards of type A and B where such standards are
applicable.

© ISO 2011 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 11148-10:2011(E)

Hand-held non-electric power tools — Safety requirements —
Part 10:
Compression power tools
IMPORTANT — The colours represented in the electronic file of this document can be neither viewed
on screen nor printed as true representations. For the purposes of colour matching, see ISO 3864-4,
which provides colorimetric and photometric properties together with, as a guideline, references from
colour order systems.
1 Scope
This part of ISO 11148 specifies safety requirements for hand-held non-electric compression power tools
(hereinafter “compression power tools”) intended for squeeze riveting, punching, shaping, pressing and cutting
of metal, plastics and other materials. The compression power tools can be powered by compressed air or
hydraulic fluid and are intended to be used by one operator and supported by the operator's hand or hands,
with or without a suspension, e.g. a balancer.
NOTE 1 At the time of publication, no compression power tools driven by internal combustion engines are known.
Once these are identified, it is intended to amend this part of ISO 11148 to include such power tools.
This part of ISO 11148 is applicable to:
 crimping tools;
 collar splitters;
 power tools for metal forming (edge formers, folding tools, swagers);
 nut splitter heads;
 presses;
 punches;
 squeeze riveters;
 cutting power tools with parallel knives;
 alligator jaw compression riveters.
NOTE 2 For examples of compression power tools, see Annex B.
This part of ISO 11148 is not applicable to special requirements and modifications of compression power tools
for the purpose of mounting them in a fixture.
This part of ISO 11148 deals with all significant hazards, hazardous situations or hazardous events relevant to
compression power tools when they are used as intended and under conditions of misuse which are
reasonably foreseeable by the manufacturer, with the exception of the use of compression power tools in
potentially explosive atmospheres.
NOTE 3 EN 13463-1 gives requirements for non-electrical equipment for potentially explosive atmospheres.
© ISO 2011 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 11148-10:2011(E)
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3857-3, Compressors, pneumatic tools and machines — Vocabulary — Part 3: Pneumatic tools and
machines
ISO 5391, Pneumatic tools and machines — Vocabulary
ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 13732-1, Ergonomics of the thermal environment — Methods for the assessment of human responses to
contact with surfaces — Part 1: Hot surfaces
ISO 13732-3, Ergonomics of the thermal environment — Methods for the assessment of human responses to
contact with surfaces — Part 3: Cold surfaces
ISO 13851, Safety of machinery — Two-hand control devices — Functional aspects and design principles
ISO 15744, Hand-held non-electric power tools — Noise measurement code — Engineering method (grade 2)
ISO 17066, Hydraulic tools — Vocabulary
ISO 20643, Mechanical vibration — Hand-held and hand-guided machinery — Principles for evaluation of
vibration emission
EN 12096, Mechanical vibration — Declaration and verification of vibration emission values
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 3857-3, ISO 5391, ISO 12100 and
ISO 17066 (for hydraulic tools) and the following apply.
3.1 General terms and definitions
3.1.1
hand-held power tool
machine operated by one or two hands and driven by rotary or linear motors powered by compressed air,
hydraulic fluid, gaseous or liquid fuel, electricity or stored energy (e.g. by a spring) to do mechanical work and
so designed that the motor and the mechanism form an assembly that can easily be brought to its place of
operation
NOTE Hand-held power tools driven by compressed air or gas are called pneumatic tools (or air tools). Hand-held
power tools driven by hydraulic liquid are called hydraulic tools.
3.1.2
inserted tool
tool inserted in the compression power tool to perform the intended work
3.1.3
service tool
tool for performing maintenance or service on the compression power tool
2 © ISO 2011 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 11148-10:2011(E)
3.1.4
control device
device to start and stop the compression power tool or to change the direction of the rotation or to control the
functional characteristics, such as speed and power
3.1.5
start-and-stop device
throttle
manually operated control on the compression power tool by which the energy supply to the motor can be
turned on and off
3.1.6
hold-to-run start-and-stop device
constant pressure throttle
start-and-stop device which automatically returns to the OFF position when force on the start-and-stop device
actuator is released
3.1.7
lock-on start-and-stop device
constant pressure throttle with instant release lock
hold-to-run start-and-stop device that can be locked in the ON position and which is designed so that it
permits the compression power tool to be turned off by a single motion of the same finger or fingers used to
turn it on
3.1.8
lock-off start-and-stop device
lock-off throttle
start-and-stop device that automatically latches in the OFF position when the actuator is released and where
two motions are required to energize the compression power tool
3.1.9
positive on-off start-and-stop device
positive on-off throttle
start-and-stop device that remains in the ON position until it is manually changed
3.1.10
maximum operating pressure
maximum pressure at which a compression power tool may be operated
3.1.11
whip hose
air hose connecting the main air hose with an air tool for the purpose of providing more flexibility
3.1.12
rated air pressure
air pressure, required at an air tool inlet port to ensure rated performance of the tool, also considered the
maximum pressure at which the tool may be operated
3.1.13 Rated speed
3.1.13.1
rated speed
pneumatic tool speed of an air tool at no load and rated air pressure at the tool inlet port
NOTE The rated speed is expressed in revolutions per minute.
© ISO 2011 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 11148-10:2011(E)
3.1.13.2
rated speed
hydraulic tool nominal speed of a hydraulic tool at no load and rated flow at the tool inlet port
NOTE The rated speed is expressed in revolutions per minute.
3.1.14
maximum attainable speed
maximum speed which the tool can achieve under the most adverse condition of possible maladjustment or
malfunction of its speed control devices, when supplied with compressed air at the pressure marked on the
compression power tool
3.1.15
suspension device
device, which is attached to the tool, whose primary purpose is to reduce the strain on the operator caused by
the weight of the tool
NOTE The device can also have a secondary purpose of transmitting a reaction torque.
3.2 Terms and definitions related to compression power tools
3.2.1
compression tool
power tool without rotary action that delivers an axial force in one stroke without percussion when actuated
NOTE The power tool incorporates the compression means and a yoke, which absorbs the reaction forces. The force
can be directed on to an inserted rivet set or punch, forming dies and similar tooling.
3.2.2
collar splitter
compression tool for splitting a collar by pressing and cutting
3.2.3
crimping tool
power tool with a mechanism for permanently fastening by crimping or clinching a connection element to, for
example, a cable or a hose
3.2.4
punch
power tool for identification by marking
3.2.5
nut splitter head
compression power tool for splitting a nut by pressing and cutting
3.2.6
squeeze riveter
linear piston machine without percussion, which forms rivets by squeezing
3.2.7
swager
compression power tool for metal forming
NOTE An example of metal forming is a joggled joint.
4 © ISO 2011 – All rights reserved

---------------------- Page: 9 ----------------------
ISO 11148-10:2011(E)
4 Safety requirements and/or protective measures
4.1 General
The machine shall comply with the following safety requirements and/or protective measures and be verified
in accordance with Clause 5. In addition, the machine shall be designed in accordance with the principles of
ISO 12100 for relevant, but not necessarily significant, hazards, which are not dealt with by this part of
ISO 11148.
The measures adopted to comply with the requirements of Clause 4 shall take account of the state-of-the-art.
It is recognized that optimizing the design with respect to some safety measures can result in a degradation of
performance against other safety requirements. In such cases, it is required to strike a balance between the
various requirements in order to achieve a compression power tool design that satisfies each requirement, so
far as is reasonably practicable, and remains fit for purpose.
4.2 Mechanical safety
4.2.1 Surfaces, edges and corners
Accessible parts of the compression power tools, except the inserted tool, shall not have sharp edges or
angles or rough or abrasive surfaces; see ISO 12100:2010, 6.2.2.1.
4.2.2 Supporting surface and stability
Compression power tools shall be so designed that they can be laid aside and remain in a stable position on a
plane surface.
4.2.3 Position of handles
Handles shall be designed so as to be clear from the compression area and be remotely positioned from the
compression mechanism.
4.2.4 Hydraulic fluid ejection
Hydraulic systems of the compression power tool shall be enclosed so as to provide protection from
high-pressure fluid ejection.
4.2.5 Power tool construction
The compression power tool shall be so designed and constructed as to prevent the loosening or loss of
components during expected use, including rough handling and occasional dropping, which can compromise
its safety functions. Verification shall be carried out in accordance with 5.5.
4.3 Thermal safety
Surface temperatures of parts of the compression power tool which are held during use or can be
inadvertently touched shall follow the provisions of ISO 13732-1 and ISO 13732-3.
Pneumatic tools shall be designed to minimize the cooling effects of exhaust air on the handles and other
gripping zones.
4.4 Noise reduction
The compression power tool shall be designed and constructed so that the emission of noise is reduced to the
lowest level, taking account of technical progress and the availability of means of reducing noise, in particular
© ISO 2011 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO 11148-10:2011(E)
at source. Principles for designing compression power tools with reduced noise emission are contained in
ISO/TR 11688-1 and ISO/TR 11688-2.
The noise emission from using compression power tools has three main sources:
 the compression power tool itself;
 the inserted tool;
 the workpiece.
NOTE Generally, the noise emitted due to the characteristics of the workpiece cannot be controlled directly by the
manufacturer of the compression power tool.
Typical sources of noise emitted by the compression power tool itself are
c) the motor and drive mechanism,
d) the exhaust air or gases, and
e) vibration or impact-induced noise.
Where the exhaust air or gases are the major contributor to the noise, means to reduce the noise, for example
a silencer or equivalent means, shall be included in the design.
Alternatively, where practicable, the exhaust air or gases may be piped away from the operator in a hose.
Vibration-induced noise can often be reduced by vibration isolation and damping.
This list is not exhaustive; where alternative technical measures for noise reduction, with greater efficiency,
are available, they should be used by the manufacturer.
4.5 Vibration
The compression power tool shall be designed and constructed so that the vibration is reduced to the lowest
level at the handles and at any other parts of the tool in contact with the operator's hands, taking account of
technical progress and the availability of means of reducing vibration, in particular at source. Principles for
designing compression power tools with reduced vibration emission are contained in CR 1030-1.
Typical sources of vibration emitted by a compression power tool are
 impacts,
 poorly designed motors, and
 resonance in the structure of the machine, particularly the handles and their mounts.
The following design features have been found to be effective and should be considered by manufacturers
when designing compression power tools:
a) reaction masses and springs;
b) increasing inertia;
c) isolated casing or handles.
This list is not exhaustive; where alternative technical measures for vibration reduction, with greater efficiency,
are available, they should be used by the manufacturer.
6 © ISO 2011 – All rights reserved

---------------------- Page: 11 ----------------------
ISO 11148-10:2011(E)
4.6 Materials and substances processed, used or exhausted
4.6.1 Exhaust air or gas
Compression power tools driven with compressed air or gas shall be designed in such a way that exhaust air
or gases are directed so as not to cause a hazard to the operator and so that any other effects, such as
blowing dust and reflected air or gas from the workpiece on to the operator, are minimized.
4.6.2 Lubricants
When specifying lubricants, the manufacturer shall take environmental and occupational health aspects into
account.
4.7 Ergonomics
4.7.1 Design of the handle
Gripping areas of the compression power tools shall be designed to provide convenient, effective means for
the operator to exercise full control over the compression power tool.
Handles and other parts used for gripping the compression power tool shall be designed to ensure that the
operator is able to grip the compression power tool correctly and to perform the expected work. Handles shall
suit the functional anatomy of the hand and the dimensions of the hands of the operator population.
NOTE Further guidance on ergonomic design principles can be found in EN 614-1.
Compression power tools having a mass greater than 2 kg (including the inserted tool) shall be capable of
being supported by two hands whilst being lifted or operated.
The grip shall be such that normal feed force and reaction torque can be transmitted in an ergonomic way
from the hand of the operator to the compression power tool.
4.7.2 Suspension device
Provision shall be made, where appropriate, to enable the attachment of a suspension device to the
compression power tool in order to reduce, where practicable, the physical strain placed on the operator by
the weight of the compression power tool. The fitting of a suspension device shall not introduce an additional
hazard.
4.8 Controls
4.8.1 Start-and-stop device
Compression power tools shall be equipped with a single control device to start and/or stop them. It shall be
adapted to the handle or to the part of the compression power tool being gripped, so that it can be held
comfortably in the run position, and so that the operator can activate it without releasing the grip on the
handles.
Each operation of the compression power tool shall be initiated by actuating the start-and-stop device, which
shall return to the stop position before a new or a continued operation can be performed.
Start-and-stop devices shall be so designed that the inserted tool ceases to be powered when the
start-and-stop device is released. Without manual effort and when completely released, the device shall move
to the stop position, i.e. shall be of the hold-to-run type.
Start-and-stop devices shall be in the stop position or immediately move to the stop position when the
compression power tool is connected to the energy supply.
It shall not be possible to lock the start-and-stop device in the running position.
© ISO 2011 – All rights reserved 7

---------------------- Page: 12 ----------------------
ISO 11148-10:2011(E)
4.8.2 Unintentional start
The start-and-stop device shall be so designed, positioned or guarded that the risk of unintentional start is
minimized. Verification shall be carried out in accordance with 5.4.
4.8.3 Actuating forces
The start-and-stop control device shall be adapted to the handle or to the part of the compression power tool
being gripped by the operator so that it can be held comfortably in the run position.
NOTE For further information on trigger forces for control devices, see EN 894-3.
4.8.4 Two-hand control
Two-hand control in accordance with type 1 of ISO 13851 shall be required for compression power tools with a
stroke of more than 8 mm, if the compression power tool is designed to execute a complete stroke and where
the stroke cannot be interrupted by releasing the start-and-stop device.
5 Verification
5.1 General conditions for tests
Tests according to this part of ISO 11148 are type tests.
5.2 Noise
The noise-emission values shall be measured and declared in accordance with ISO 15744.
Compliance with 4.4 may be verified through the comparison of the noise-emission values with those for other
machines of the same family or with machines of similar size and performance characteristics.
5.3 Vibration
The vibration total value shall be measured and reported in accordance with ISO 20643.
The vibration-emission value and its uncertainty shall be declared in accordance with EN 12096.
Compliance with 4.5 may be verified through the comparison of the vibration-emission values with those for
other machines of the same family or with machines of similar size and performance characteristics.
5.4 Unintentional start
Compliance with 4.8.2 shall be verified as follows.
The compression power tool shall be connected to the energy supply and placed and maintained in any
position and pulled over the horizontal plane by its hose.
Operation of the start-and-stop device shall not occur.
5.5 Power tool construction
Compliance with 4.2.5 shall be verified by dropping a sample compression power tool three times on to a
concrete surface from a height of 1 m without affecting its operational and safety functions. The sample shall
be positioned so as to vary the point of impact.
8 © ISO 2011 – All rights reserved

---------------------- Page: 13 ----------------------
ISO 11148-10:2011(E)
5.6 Structure of verification
The verification shall be carried out in conformity with Table 1.
Table 1 — Structure of verification
Safety requirement Visual Functional Measurement Reference
check check [to the subclause(s) of
this part of ISO 11148 or
other International Standard]
4.2.1 Surfaces, edges and corners X — — —
4.2.2 Supporting surface and stability X X — —
4.2.3 Position of handles — X — —
4.2.4 Hydraulic fluid ejection X — — —
4.2.5 Power tool construction — X — 5.5
4.3 Thermal safety — X X ISO 13732-1, ISO 13732-3
ISO 15744
4.4 Noise reduction — — X
5.2
ISO 20643
4.5 Vibration — — X
5.3
4.6.1 Exhaust air or gas — X — —
4.7.1 Design of the handle X — — —
4.7.2 Suspension device X X — —
4.8.1 Start-and-stop device — X — —
4.8.2 Unintentional start X X — 5.4
4.8.3 Actuating forces X X — —
4.8.4 Two-hand control X X — ISO 13851
6 Information for use
6.1 Marking, signs and written warnings
Compression power tools shall be marked visibly, legibly and indelibly with the following information:
 name and full address of the manu
...

NORME ISO
INTERNATIONALE 11148-10
Première édition
2011-12-01


Machines portatives à moteur non
électrique — Exigences de sécurité —
Partie 10:
Machines portatives à compression
Hand-held non-electric power tools — Safety requirements —
Part 10: Compression power tools



Numéro de référence
ISO 11148-10:2011(F)
©
ISO 2011

---------------------- Page: 1 ----------------------
ISO 11148-10:2011(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2011 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 11148-10:2011(F)
Sommaire Page
Avant-propos . iv
Introduction . v
1  Domaine d'application . 1
2  Références normatives . 2
3  Termes et définitions . 2
3.1  Termes et définitions généraux . 2
3.2  Termes et définitions relatifs aux machines portatives à compression . 4
4  Exigences de sécurité et/ou mesures de prévention . 5
4.1  Généralités . 5
4.2  Sécurité mécanique . 5
4.3  Sécurité thermique . 6
4.4  Réduction du bruit . 6
4.5  Vibrations . 6
4.6  Matériaux et produits traités, utilisés ou dégagés . 7
4.7  Ergonomie . 7
4.8  Commandes . 8
5  Vérification . 9
5.1  Conditions générales des essais . 9
5.2  Bruit . 9
5.3  Vibrations . 9
5.4  Démarrage intempestif . 9
5.5  Fabrication de la machine . 9
5.6  Structure de vérification . 9
6  Informations pour l'utilisation . 10
6.1  Marquage, signes et avertissements écrits . 10
6.2  Notice d'instructions . 11
6.3  Instructions de fonctionnement . 15
6.4  Données . 16
6.5  Instructions pour la maintenance . 17
Annexe A (informative) Liste des phénomènes dangereux significatifs . 18
Annexe B (informative) Exemples de machines portatives à compression couvertes par la
présente partie de l'ISO 11148 . 19
Annexe C (normative) Symboles pour étiquettes et signes . 20
Bibliographie . 21

© ISO 2011 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 11148-10:2011(F)

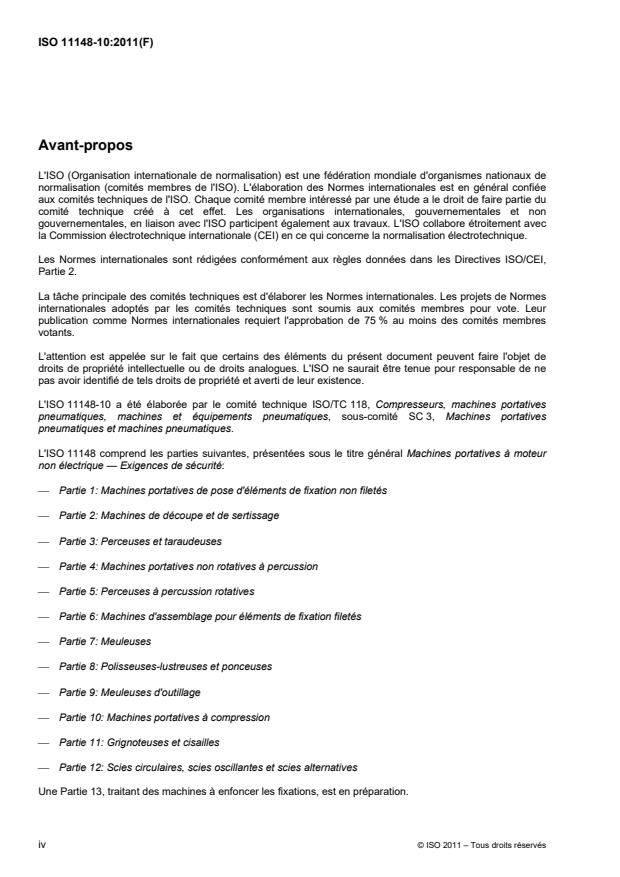

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 11148-10 a été élaborée par le comité technique ISO/TC 118, Compresseurs, machines portatives
pneumatiques, machines et équipements pneumatiques, sous-comité SC 3, Machines portatives
pneumatiques et machines pneumatiques.
L'ISO 11148 comprend les parties suivantes, présentées sous le titre général Machines portatives à moteur
non électrique — Exigences de sécurité:
 Partie 1: Machines portatives de pose d'éléments de fixation non filetés
 Partie 2: Machines de découpe et de sertissage
 Partie 3: Perceuses et taraudeuses
 Partie 4: Machines portatives non rotatives à percussion
 Partie 5: Perceuses à percussion rotatives
 Partie 6: Machines d'assemblage pour éléments de fixation filetés
 Partie 7: Meuleuses
 Partie 8: Polisseuses-lustreuses et ponceuses
 Partie 9: Meuleuses d'outillage
 Partie 10: Machines portatives à compression
 Partie 11: Grignoteuses et cisailles
 Partie 12: Scies circulaires, scies oscillantes et scies alternatives
Une Partie 13, traitant des machines à enfoncer les fixations, est en préparation.
iv © ISO 2011 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 11148-10:2011(F)
Introduction
Le présent document est une norme de type C tel que mentionné dans l'ISO 12100.
Les machines concernées et l'étendue des phénomènes dangereux, situations dangereuses ou événements
dangereux couverts sont indiqués dans le domaine d'application du présent document.
Lorsque des exigences de la présente norme de type C sont différentes de celles énoncées dans les normes
de type A ou les normes de type B, les exigences de la présente norme de type C prévalent sur celles des
autres normes, pour les machines ayant été conçues et fabriquées conformément aux exigences de la
présente norme de type C.
L'ISO 11148 comporte plusieurs parties indépendantes traitant des différents types de machines portatives
non électriques.
Certaines parties de l'ISO 11148 couvrent des machines portatives non électriques mues par un moteur à
combustion interne alimenté par un carburant gazeux ou liquide. Dans chacune de ces parties, les aspects de
sécurité relatifs aux moteurs à combustion interne sont traités dans une annexe normative.
Ces parties sont des normes de type C et se réfèrent aux normes de types A et B appropriées lorsque de
telles normes sont applicables.

© ISO 2011 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11148-10:2011(F)

Machines portatives à moteur non électrique — Exigences de
sécurité —
Partie 10:
Machines portatives à compression
IMPORTANT — Les couleurs représentées dans le fichier électronique du présent document ne
peuvent être considérées comme une représentation réelle ni à l'affichage à l'écran, ni à l'impression.
À des fins de comparaison de couleurs, consulter l'ISO 3864-4 qui fournit des caractéristiques
colorimétriques et photométriques ainsi que, à titre d'indication, des références à des systèmes de
classification des couleurs.
1 Domaine d'application
La présente partie de l'ISO 11148 spécifie des exigences de sécurité pour les machines portatives non
électriques (ci-après appelées «machines portatives à compression») destinées au rivetage en compression,
au poinçonnage, au formage, en pressant et en coupant le métal, les plastiques ou d'autres matériaux. Les
machines portatives à compression peuvent être alimentées par air comprimé ou par un fluide hydraulique, et
sont prévues pour être utilisées par un seul opérateur et être portées par la ou les mains de l'opérateur avec
ou sans suspension, par exemple à l'aide d'un équilibreur.
NOTE 1 À la date de publication de la présente partie de l'ISO 11148, aucune machine portative à compression
entraînée par un moteur à combustion interne n'est connue. Quand elles auront été identifiées, la présente partie de
l'ISO 11148 sera amendée pour les y incorporer.
La présente partie de l'ISO 11148 est applicable:
 aux machines de sertissage;
 aux extracteurs;
 aux machines portatives pour former le métal (profil, machine de pliage, machine à estamper);
 aux écarteurs d'écrou;
 aux presses;
 aux poinçonneuses;
 aux riveuses à compression;
 aux machines de découpe avec couteaux parallèles;
 aux riveuses en compression à mâchoires crocodile.
NOTE 2 Pour des exemples de machines portatives à compression, voir l'Annexe B.
La présente partie de l'ISO 11148 ne couvre pas les exigences spécifiques et les modifications des machines
portatives à compression destinées à être montées dans un châssis.
© ISO 2011 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 11148-10:2011(F)
La présente partie de l'ISO 11148 traite de tous les phénomènes dangereux, situations dangereuses ou
événements dangereux significatifs qui sont pertinents pour les machines portatives à compression
lorsqu'elles sont utilisées normalement et lorsqu'elles font l'objet d'un mauvais usage raisonnablement
prévisible par le fabricant, à l'exception de l'usage des machines portatives à compression dans une
atmosphère potentiellement explosible.
NOTE 3 L'EN 13463-1 fournit des exigences pour les équipements non électriques utilisés dans des atmosphères
potentiellement explosibles.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3857-3, Compresseurs, outils et machines pneumatiques — Vocabulaire — Partie 3: Outils et machines
pneumatiques
ISO 5391, Machines portatives pneumatiques et machines pneumatiques — Vocabulaire
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13732-1, Ergonomie des ambiances thermiques — Méthodes d'évaluation de la réponse humaine au
contact avec des surfaces — Partie 1: Surfaces chaudes
ISO 13732-3, Ergonomie des ambiances thermiques — Méthodes d'évaluation de la réponse humaine au
contact avec des surfaces — Partie 3: Surfaces froides
ISO 13851, Sécurité des machines — Dispositifs de commande bimanuelle — Aspects fonctionnels et
principes de conception
ISO 15744, Machines portatives à moteur non électrique — Code pour le mesurage du bruit — Méthode
d'expertise (classe de précision 2)
ISO 17066, Outils hydrauliques — Vocabulaire
ISO 20643, Vibration mécanique — Machines tenues et guidées à la main — Principes pour l'évaluation
d'émission de vibration
EN 12096, Vibrations mécaniques — Déclaration et vérification des valeurs d'émission vibratoire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 3857-3, l'ISO 5391,
l'ISO 12100 et l'ISO 17066 (pour les outils hydrauliques) ainsi que les suivants s'appliquent.
3.1 Termes et définitions généraux
3.1.1
machine portative
machine, actionnée par une ou deux mains, entraînée par un moteur rotatif ou linéaire, alimentée par air
comprimé, un fluide hydraulique, un carburant gazeux ou liquide, de l'électricité ou de l'énergie stockée (par
exemple par un ressort), destinée à effectuer un travail mécanique et conçue de sorte que le moteur et la
machine constituent un ensemble qui puisse être facilement transporté sur le lieu d'utilisation
NOTE Les machines portatives entraînées par de l'air ou du gaz comprimé sont appelées machines pneumatiques
(ou machines à air). Les machines portatives entraînées par un liquide hydraulique sont appelées machines hydrauliques.
2 © ISO 2011 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 11148-10:2011(F)
3.1.2
outil
outil rapporté
élément monté dans la machine portative à compression pour effectuer le travail prévu
3.1.3
accessoire d'entretien
accessoire destiné à la maintenance ou à l'entretien de la machine portative à compression
3.1.4
organe de commande
dispositif permettant de mettre en marche et d'arrêter la machine portative à compression, de changer le sens
de rotation ou de commander les paramètres fonctionnels, tels que la vitesse et la puissance
3.1.5
dispositif de marche/arrêt
commande des gaz
commande manuelle sur la machine portative à compression contrôlant la marche/l'arrêt de la source
d'énergie du moteur
3.1.6
dispositif de marche/arrêt à commande à action maintenue
commande des gaz à pression constante
dispositif de marche/arrêt qui retourne automatiquement à la position OFF (arrêt) lorsque la pression sur
l'actionneur du dispositif de marche/arrêt cesse d'être appliquée
3.1.7
dispositif de marche/arrêt à verrouillage
commande des gaz à pression constante avec déverrouillage instantané
dispositif de marche/arrêt à action maintenue pouvant être verrouillé en position ON (marche) et conçu pour
permettre d'éteindre la machine portative à compression d'un simple mouvement du ou des mêmes doigts qui
ont servi à l'allumer
3.1.8
dispositif de marche/arrêt à déverrouillage
commande des gaz à déverrouillage
dispositif de marche/arrêt qui s'enclenche automatiquement en position OFF (arrêt) lorsque l'actionneur est
relâché et lorsque deux mouvements sont nécessaires pour alimenter la machine portative à compression
3.1.9
dispositif de marche/arrêt à verrouillage positif
commande des gaz à verrouillage positif
dispositif de marche/arrêt qui reste en position ON (marche) jusqu'à ce qu'il soit modifié manuellement
3.1.10
pression maximale de fonctionnement
pression maximale à laquelle une machine portative à compression peut fonctionner
3.1.11
flexible de raccordement
flexible pneumatique, reliant le flexible pneumatique principal à une machine pneumatique, dans le but de
fournir une plus grande souplesse
3.1.12
pression d'air nominale
pression d'air, requise à l'entrée d'air de la machine afin d'assurer la performance nominale de la machine,
aussi considérée comme étant la pression maximale à laquelle la machine peut fonctionner
© ISO 2011 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 11148-10:2011(F)
3.1.13 Vitesse nominale
3.1.13.1
vitesse nominale
machine pneumatique vitesse d'une machine pneumatique à vide et à pression pneumatique nominale à
l'entrée de l'outil
NOTE La vitesse nominale est exprimée en tours par minute.
3.1.13.2
vitesse nominale
machine hydraulique vitesse d'une machine hydraulique à vide et avec le débit nominal au port d'entrée
NOTE La vitesse nominale est exprimée en tours par minute.
3.1.14
vitesse maximale atteignable
vitesse maximale, que la machine peut atteindre dans les conditions les plus défavorables de mauvais
réglage ou défaillance de ses dispositifs de commande de vitesse, quand de l'air comprimé est fourni à la
pression marquée sur la machine portative à compression
3.1.15
dispositif de suspension
dispositif fixé à la machine dont l'objectif premier est de réduire la contrainte subie par l'opérateur en raison du
poids de la machine
NOTE Ce dispositif peut également avoir une seconde fonction de transmission d'un couple de réaction.
3.2 Termes et définitions relatifs aux machines portatives à compression
3.2.1
machine portative à compression
machine portative sans action de rotation qui fournit une force axiale en une course sans percussion,
lorsqu'elle est mise en marche
NOTE Le système de compression et le bâti en cé absorbant les forces de réaction sont incorporés à la machine
portative. La force peut agir sur une bouterolle ou un poinçon, une matrice de formage et tout autre outillage similaire.
3.2.2
machine à scinder les colliers
machine de compression pour scinder un collier par compression et découpage
3.2.3
machine de sertissage
machine portative avec un mécanisme permanent de fixation par sertissage ou par rivetage pour éléments de
connexion, par exemple un câble ou un tuyau
3.2.4
presse
machine portative pour le marquage par empreinte
3.2.5
écarteur d'écrou
machine portative à compression pour fendre un écrou par pression et découpage
3.2.6
riveuses à compression
machine à piston linéaire sans percussion qui forme des rivets par compression
4 © ISO 2011 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 11148-10:2011(F)
3.2.7
presse à estamper
machine portative à compression pour le formage du métal
NOTE Formage d'un joint par recouvrement, par exemple.
4 Exigences de sécurité et/ou mesures de prévention
4.1 Généralités
Les machines doivent être conformes aux exigences de sécurité et/ou aux mesures de prévention du présent
article, et être vérifiées conformément à l'Article 5. De plus, les machines doivent être conçues suivant les
principes de l'ISO 12100 pour les phénomènes dangereux pertinents mais non significatifs qui ne sont pas
traités dans la présente partie de l'ISO 11148.
Les mesures adoptées pour satisfaire aux exigences de l'Article 4 doivent tenir compte de l'état de la
technique.
Il est reconnu que l'optimisation de la conception en vue de la conformité à certaines mesures de sécurité
peut résulter en une dégradation des performances d'autres exigences de sécurité. Dans de tels cas, il est
requis de trouver un équilibre entre les différentes exigences afin de concevoir une machine portative à
compression qui satisfasse à chaque exigence, dans la mesure où cela peut raisonnablement être mis en
application et reste adapté au but recherché.
4.2 Sécurité mécanique
4.2.1 Surfaces, arêtes et angles
Les parties accessibles des machines portatives à compression, à l'exception de l'outil, ne doivent pas
comporter d'arêtes ou d'angles vifs ni de surfaces rugueuses ou abrasives, voir l'ISO 12100:2010, 6.2.2.1.
4.2.2 Surface d'appui et stabilité
Les machines portatives à compression doivent être conçues de manière qu'elles puissent être posées et
rester dans une position stable sur une surface plane.
4.2.3 Position des poignées
Les poignées doivent être conçues de façon à être dégagées de la zone de compression et éloignées du
mécanisme de compression.
4.2.4 Projection de fluide hydraulique
Les systèmes hydrauliques des machines portatives à compression doivent être enfermés pour éviter les
projections des fluides sous hautes pressions.
4.2.5 Fabrication de la machine portative
La machine portative à compression doit être conçue et fabriquée de façon à empêcher le desserrage ou la
perte de composants lors de son utilisation, y compris lors de manipulations sans précaution ou de chutes
occasionnelles, qui peuvent compromettre les fonctions de sécurité. Les vérifications doivent se faire
conformément à 5.5.
© ISO 2011 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 11148-10:2011(F)
4.3 Sécurité thermique
Les températures de surface des pièces des machines portatives à compression, qui sont tenues pendant
l'utilisation ou qui peuvent être touchées par inadvertance, doivent satisfaire aux exigences de l'ISO 13732-1
et de l'ISO 13732-3.
Les machines pneumatiques doivent être conçues de manière à réduire l'effet de refroidissement des
poignées et autres zones de préhension par l'air refoulé.
4.4 Réduction du bruit
La machine portative à compression doit être conçue et fabriquée de manière que les émissions sonores
soient réduites au minimum, en tenant compte des progrès techniques et de la disponibilité de moyens
permettant de réduire le bruit, en particulier à la source. Les principes pour concevoir des machines portatives
à compression avec de faibles émissions sonores sont mentionnés dans l'ISO/TR 11688-1 et
l'ISO/TR 11688-2.
Lors de l'utilisation d'une machine portative à compression, l'émission sonore provient de trois sources
principales:
 la machine portative à compression elle-même;
 l'outil;
 la pièce travaillée.
NOTE En général, le bruit émis en raison des caractéristiques de la pièce travaillée ne peut pas être contrôlé
directement par le fabricant de la machine portative à compression.
Les sources types de bruit émis par la machine portative à compression elle-même sont
a) le moteur et le mécanisme d'entraînement,
b) l'air ou les gaz refoulés, et
c) les vibrations ou impacts.
Lorsque l'air ou les gaz refoulés sont les principales sources de bruit, la conception doit prévoir des moyens
pour réduire le bruit, comme un silencieux ou un dispositif équivalent.
Une autre solution, lorsqu'elle peut être envisagée, consiste à diriger l'air ou les gaz refoulés dans un flexible
à l'écart de l'opérateur.
Le bruit engendré par les vibrations peut souvent être réduit à l'aide d'une isolation et d'un dispositif
d'amortissement des vibrations.
Cette liste n'est pas exhaustive; s'il existe d'autres mesures techniques plus efficaces pour réduire le bruit, il
convient que le fabricant les utilise.
4.5 Vibrations
La machine portative à compression doit être conçue et fabriquée de manière que les vibrations soient
réduites au minimum au niveau des poignées et de tout autre élément en contact avec les mains de
l'opérateur, en tenant compte des progrès techniques et de la disponibilité des moyens permettant de réduire
les vibrations, notamment à la source. Les principes pour concevoir des machines portatives à compression
avec de faibles vibrations sont mentionnés dans la CR 1030-1.
6 © ISO 2011 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 11148-10:2011(F)
Les sources types de vibrations émises par une machine portative à compression sont
 les impacts,
 les moteurs mal conçus, et
 la résonance dans la structure de la machine, notamment au niveau des poignées et de leurs supports.
Il a été démontré que les caractéristiques de conception suivantes sont efficaces et il convient que les
fabricants les prennent en compte lorsqu'ils élaborent les machines portatives à compression:
a) masses de réaction et ressorts;
b) inertie croissante;
c) carter ou poignées isolés.
Cette liste n'est pas exhaustive; s'il existe d'autres mesures techniques plus efficaces pour réduire les
vibrations, il convient que le fabricant les utilise.
4.6 Matériaux et produits traités, utilisés ou dégagés
4.6.1 Air ou gaz refoulé
Les machines portatives à compression entraînées par de l'air ou du gaz comprimés doivent être conçues afin
que l'air ou les gaz rejetés soient dirigés de manière qu'ils n'entraînent pas de phénomènes dangereux pour
l'opérateur et que tout autre effet soit minimisé, par exemple poussière de la pièce travaillée et air ou gaz
réfléchi par la pièce travaillée dirigés vers l'opérateur.
4.6.2 Lubrifiants
Le fabricant doit prendre en compte les aspects environnementaux et de santé des opérateurs lorsqu'il
spécifie les lubrifiants à utiliser.
4.7 Ergonomie
4.7.1 Conception des poignées
Les zones de préhension des machines portatives à compression doivent être conçues de manière à procurer
à l'opérateur des moyens pratiques et efficaces d'exercer un contrôle total sur la machine portative à
compression.
Les poignées et les autres parties utilisées pour saisir la machine portative à compression doivent être
conçues pour assurer à l'opérateur une bonne préhension de la machine portative à compression et pour lui
permettre d'effectuer le travail attendu. Les poignées doivent convenir à l'anatomie fonctionnelle de la main et
aux dimensions des mains de la population d'opérateurs.
NOTE Des recommandations supplémentaires sur les principes de conception ergonomique peuvent être trouvées
dans l'EN 614-1.
Les machines portatives à compression d'une masse supérieure à 2 kg (outil inclus) doivent pouvoir être
portées à deux mains lorsqu'elles sont levées ou lors de leur fonctionnement.
Le dispositif de préhension doit permettre de transmettre les forces de poussée normale et le couple de
réaction de la main de l'opérateur à la machine portative à compression, de manière convenable d'un point de
vue ergonomique.
© ISO 2011 – Tous droits réservés 7

---------------------- Page: 12 ----------------------
ISO 11148-10:2011(F)
4.7.2 Dispositif de suspension
Si besoin est, l'emploi d'un dispositif permettant de suspendre la machine portative à compression doit être
prévu afin de réduire, le cas échéant, les contraintes physiques exercées sur l'opérateur par le poids de la
machine portative à compression. Le montage d'un dispositif de suspension ne doit pas engendrer de
phénomène dangereux supplémentaire.
4.8 Commandes
4.8.1 Dispositif de marche/arrêt
Les machines portatives à compression doivent être équipées d'un dispositif de commande unique pour leur
mise en marche et/ou leur arrêt. Il doit être adapté à la poignée, ou à la partie où la machine portative à
compression est saisie, de façon qu'il puisse être tenu confortablement lors du fonctionnement et que
l'opérateur puisse le commander sans relâcher le dispositif de préhension des poignées.
Chaque opération de la machine portative à compression doit être déclenchée par l'actionnement du dispositif
marche/arrêt, qui doit revenir à la position arrêt avant qu'une opération nouvelle ou continue puisse être
déclenchée.
Les dispositifs de marche/arrêt doivent être conçus de sorte que l'outil ne soit plus entraîné quand le dispositif
de marche/arrêt est relâché. Lorsqu'il est complètement relâché, le dispositif doit revenir à la position arrêt
sans aucun effort manuel, c'est-à-dire qu'il doit être du type «à action maintenue».
Les dispositifs de marche/arrêt doivent être en position arrêt ou doivent immédiatement revenir à la position
arrêt lorsque la machine portative à compression est raccordée à la source d'énergie.
Le dispositif de marche/arrêt ne doit pas pouvoir être bloqué en position marche.
4.8.2 Démarrage intempestif
Le dispositif de marche/arrêt doit être conçu, localisé ou protégé de façon à minimiser le risque de démarrage
intempestif. Des vérifications doivent être réalisées conformément à 5.4.
4.8.3 Forces d'actionnement
Le dispositif de commande de marche/arrêt doit être adapté à la poign
...
