ISO 2905:1974
(Main)Modular units for machine tool construction — Spindle noses and adjustable adaptors for multi-spindle heads
Modular units for machine tool construction — Spindle noses and adjustable adaptors for multi-spindle heads
Éléments standard pour la construction des machines-outils — Nez de broches et douilles de réglage pour têtes multibroches
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL STANDARD
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *MEWlYHAPOïXHAI OPrAHM3ALIHI7 RO CTAHIIAPTU3ALIMW .ORGANISATION INTERNATIONALE DE NORMALISATION
*
Modular units for machine tool construction - Spindle noses
and adjustable adaptors for multi-spindle heads
Éléments standard pour la construction des machines-outils - Nez de broches et douilles de réglage pour têtes multibroches
First edition - 1974-12-01
-
w
-
UDC 621.9-112
Ref. No. IS0 2905-1974 (E)
;c
Q)
c
Descriptors : machine tools, modular structures, spindles, adaptors, dimensions.
rt,
O
8
a
Price based on 6 pages
---------------------- Page: 1 ----------------------

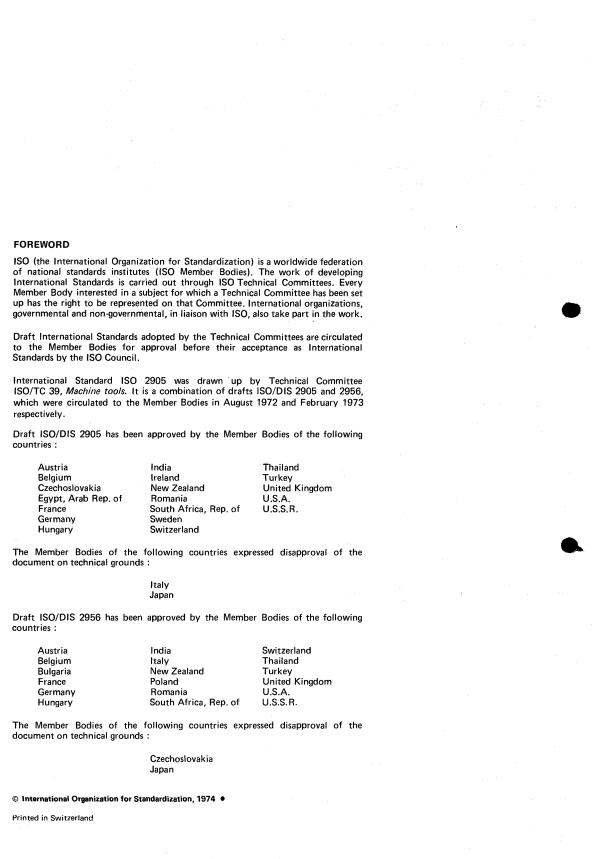

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 2905 was drawn up by Technical Committee
ISO/TC 39, Machine tools. It is a combination of drafts ISO/DIS 2905 and 2956,
which were circulated to the Member Bodies in August 1972 and February 1973
respectively.
Draft ISO/DIS 2905 has been approved by the Member Bodies of the following
:
countries
Austria India Thailand
Belgium Ireland Turkey
Czechoslovakia New Zealand United Kingdom
Egypt, Arab Rep. of Romania U.S.A.
France
South Africa, Rep. of U.S.S.R.
Germany Sweden
Hungary Switzerland
The Member Bodies of the following countries expressed disapproval of the
document on technical grounds :
Italy
Japan
Draft ISO/DIS 2956 has been approved by the Member Bodies of the following
countries :
Austria India Switzerland
Belgium Italy Thailand
Bulgaria New Zealand Turkey
France Poland United Kingdom
Germany Romania U.S.A.
Hungary South Africa, Rep. of U.S.S.R.
The Member Bodies of the following countries expressed disapproval of the
document on technical grounds :
Czechoslovakia
Japan
O International Organization for Standardization, 1974
Printed in Switzerland
---------------------- Page: 2 ----------------------
IS0 2905-1974 (E)
I NTE RNATl ON AL STAN DARD
C
Modular units for machine tool construction - Spindle noses
and adjustable adaptors for multi-spindle heads
a
1 SCOPE AND FIELD OF APPLICATION
bore, which shall be identical with the nominal diameter of
the adjustable adaptor with which it is to be used.
This International Standard specifies dimensions for spindle
noses for use with adjustable adaptors and quick-change The range of nominal sizes is as follows :
adaptors used in multi-spindle heads.
8, IO, 12,16,20,25,28,36 and 48 mm
It specifies requirements for three types of adjustable
adaptors for the receipt of taper shank drills, reamers and
3.2 Interchangeability
spot-facing cutters, used in multi-spindle heads.
Spindle noses shall be capable of accepting adjustable
adaptors manufactured in accordance with clause 4.
2 REFERENCES
IS0 296, Self-holding tapers for tool shanks.
3.3 Dimensions
IS0 2901, IS0 metric trapezoidal screw threads - Basic
Dimensions shall comply with those given in table 1.
profile and maximum material profiles. 1 )
IS0 2903, IS0 metric trapezoidal screw threads -
3.4 Locking screw
Tolerances. 1
For reasons of safety, it is important that the locking screw
when tightened does not protrude beyond the outside
diameter of the spindle nose. Therefore, locking screws are
3 SPINDLE NOSES
to be reduced in length if necessary; this correction should
be carried out when the position of the adjustable adaptor
3.1 Nominal sizes
in the spindle nose corresponds with the maximum wear of
The nominal size of the spindle nose shall be its nominal
the tool.
1 ) At present at the stage of draft.
1
---------------------- Page: 3 ----------------------
IS0 2905-1974 (E)

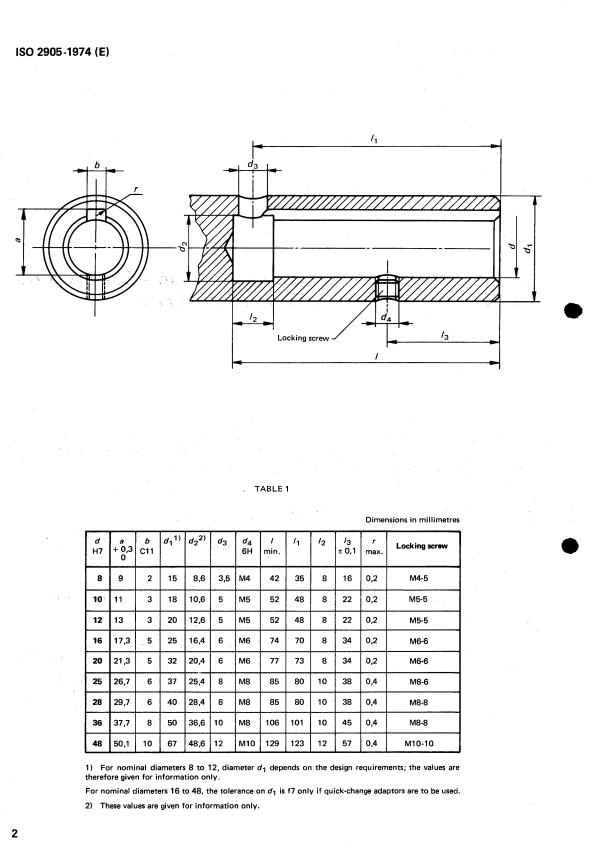

y-4 Locking screw /A?- 13
4
. TABLE1
Dimensions in millimetres
d3 d4 I II 12 I3 r Locking screw
6H min. f 0.1 max.
3.5 M4 42 35 8 16 0.2 M4-
...
*E*
NORME INTERNATIONALE @ 2905
‘*@/e
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *MEXnYHAPOnHAR OPrAHM3AUMR il0 CTAHDAPTM3AUMM *ORGANISATION INTERNATIONALE DE NORMALISATION
* Éléments standard pour la construction des machines-outils -
Nez de broches et douilles de réglage pour têtes multibroches
Modular units for machine tool construction - Spindle noses and adjustable adaptors for multi-spindle heads
Premiere édition - 1974-12-01
I
U
-
CDU 621.9-112
Réf. No : IS0 2905-1974 (F)
x
O>
c
Descripteurs : machine-outil, structure modulaire, broche tournante, raccord, dimension.
LA
O
82
Prix basé sur 6 pages
---------------------- Page: 1 ----------------------

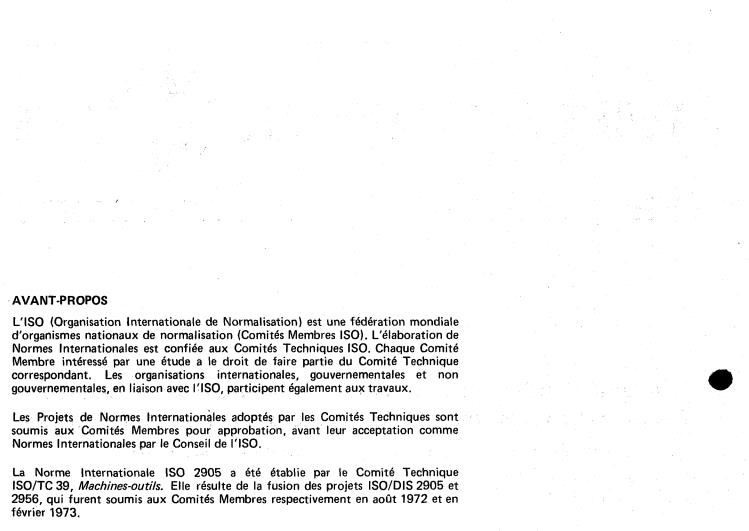

AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
I
Normes Internationales par le Conseil de I'ISO.
La Norme Internationale IS0 2905 a été établie par le Comité Technique
ISO/TC 39, Machines-outils. Elle résulte de la fusibn des projets ISO/DIS 2905 et
2956, qui furent soumis aux Comités Membres respectivement en août 1972 et en
I février 1973.
Le projet ISO/DIS 2905 a été approuvé par les Comités Membres des pays suivants :
1
Afrique du Sud, Rép. d' Inde Tchécoslovaquie
Allemagne Irlande Thaïlande
Autriche Nouvelle-Zélande Turquie
Belgique Roumanie U.R.S.S.
Egypte, Rép. arabe d' Royaume-Uni U.S.A.
France Suède
Hongrie Suisse
Les Comités Membres des pays suivants ont désapprouvé le document pour des
raisons techniques :
Italie
Japon
Le projet ISO/DIS 2956 a été approuvé par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' Hongrie Ro ya Ume- U n i
Allemagne Inde Suisse
Autriche Italie Thaïlande
Belgique Nouvelle-Zélande Turquie
Bulgarie Pologne U.R.S.S.
France Roumanie U.S.A.
Les Comités Membres des pays suivants ont désapprouvé le document pour des
raisons techniques :
Japon
Tchécoslovaquie
O Organisation Internationale de Normalisation, 1974 0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 2905-1974 (F)
Éléments standard pour la construction des machines-outils -
Nez de broches et douilles de réglage pour têtes multibroches
e
par son diamètre d'alésage qui doit être identiqu
1 OBJET ET DOMAINE D'APPLICATION U
diamètre nominal de la douille de réglage avec laquelle il
La présente Norme Internationale fixe les dimensions des
sera utilisé.
nez de broches pour douilles de réglage et à changement
La gamme des dimensions nominales est la suivante :
rapide utilisés sur têtes multibroches.
Elle spécifie les caractéristiques de trois types de douilles de 8, IO, 12, 16, 20,25,28,36 et 48 mm
réglage destinées à recevoir des forets à queue conique, des
alésoirs, des outils à lamedlet des outils à chambrer utilisés
3.2 Interchangeabilité
sur têtes multibroches.
les
Les nez de broches doivent être en mesure de recevoir
*
douilles de réglage fabriquées selon le chapitre 4.
2 RÉFÉRENCES
IS0 296, Cônes pour emmanchement d'outils à faible
conicité.
3.3 Dimensions
IS0 2901, Filetages métriques trapézoïdaux IS0 - Profil
Les dimensions sont données dans le tableau 1.
de base et profil à maximum de matière.'
IS0 2903, Filetages métriques trapézoïdaux IS0 -
3.4 Vis de blocage
Tolérances. 7 )
Pour des raisons de sécurité, il est important que la vis de
blocage, lorsqu'elle est serrée, ne dépasse pas du diamètre
extérieur du nez de broche. Par conséquent, il peut être
3 NEZ DE BROCHES
nécessaire de diminuer la longueur des vis de blocage en
veillant à faire cette retouche lorsque la position de la
3.1 Dimensions nominales
douille de réglage dans le nez de broche correspond à
La dimension nominale d'un nez de broche est représentée
l'usure maximale de l'outil.
1 ) Actuellement au stade de projet.
1
---------------------- Page: 3 ----------------------
IS0 2905-1974 (F)

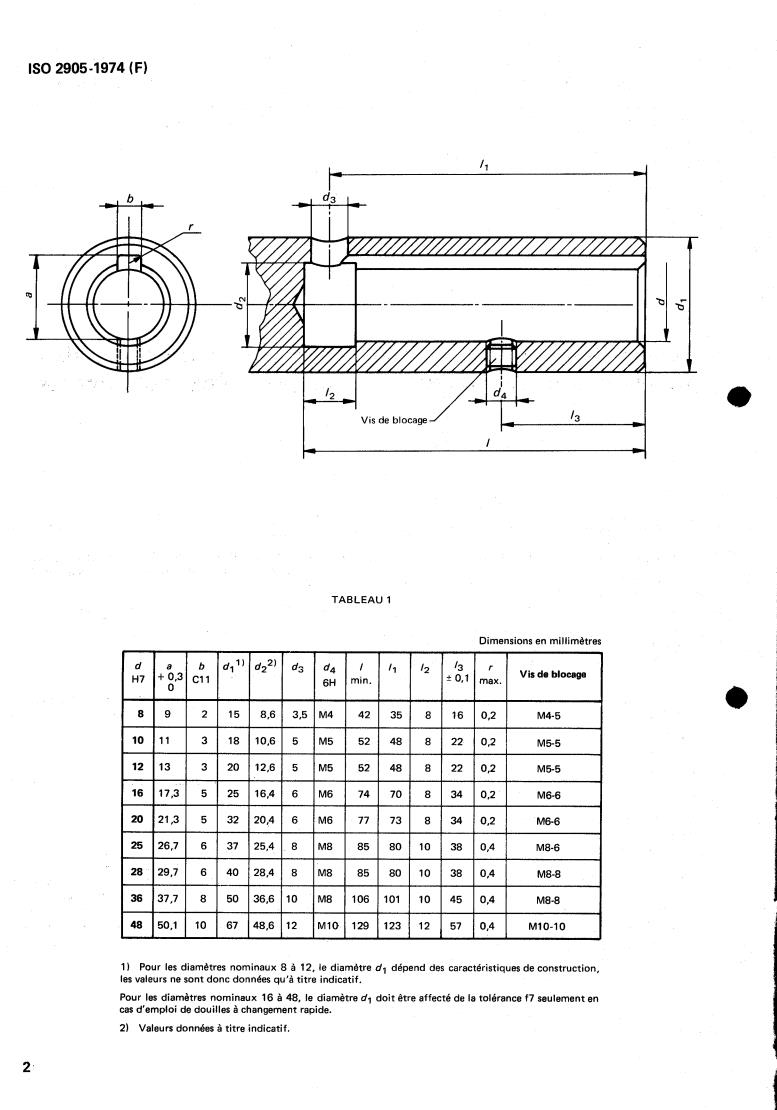

TABLEAU 1
Dimensions en millimètres
1) Pour les diamètres nominaux 8 à 12, le diamètre d, dépend des caractéristiques de construction,
les valeurs ne sont donc données qu'à titre indicatif.
Pour les diamètres nominaux 16 à 48, le diamètre dl doit être affecté de la tolérance f7 seulement en
cas d'emploi de douilles à changement rapide.
2) Valeurs données à titre in
...
