ISO 4301-4:1989

Cranes and related equipment - Classification - Part 4: Jib cranes

Establishes classifications for jib cranes, based on the number of operating cycles to be carried out during the expected life of the crane and a load spectrum factor which represents the nominal state of loading. Should be read in conjunction with ISO 4306-1.

Grues et équipements correspondants — Classification — Partie 4: Grues à flèche

General Information

• Status: Published
• Publication Date: 23-Aug-1989
• ICS: 53.020.20 - Cranes
• Technical Committee: ISO/TC 96/SC 8 - Jib cranes
• Drafting Committee: ISO/TC 96/SC 8 - Jib cranes
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 20-Nov-2025
• Completion Date: 22-Nov-2025

Relations

• Revised: ISO 4301-4:2025 - Cranes - Classification - Part 4: Jib cranes
• Effective Date: 06-Jun-2022

Overview

ISO 4301-4:1989 - "Cranes and related equipment - Classification - Part 4: Jib cranes" defines a classification system for jib cranes. The standard establishes how to categorise a jib crane (and its mechanisms) by the expected number of operating cycles over the crane’s life and by a load spectrum factor that represents the nominal state of loading. ISO 4301-4 is a first-edition (1989) part of the ISO 4301 series and is intended to be used together with the general classification guidance in ISO 4301-1 and related crane standards.

Key topics and technical requirements

• Classification basis
  • Classification is determined by two primary parameters: the number of operating cycles expected during the crane’s life and a load spectrum factor representing typical loading conditions.
• Scope of classification
  • The standard covers the crane as a whole and its individual mechanisms (for example: hoist, luff, slew, travel, crab/traverse).
• Guidance table

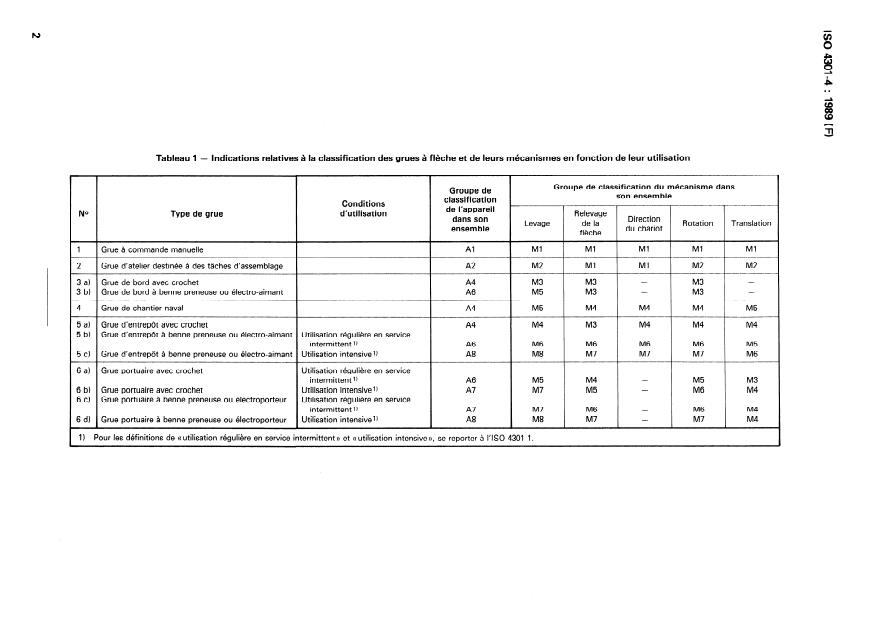

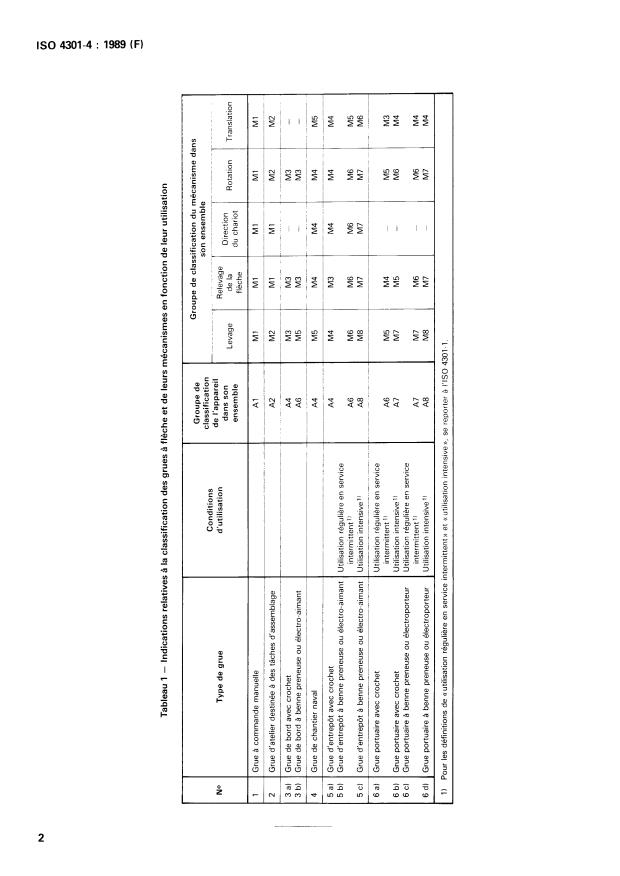

  • Table 1 provides practical guidance on typical classifications for various jib-crane usages, including manually operated cranes, workshop cranes, deck cranes, shipbuilding cranes, storage-yard cranes and port cranes.
• State-of-loading and utilization definitions
  • Where class of utilization and loading state are unknown, the standard specifies that the given classification should be treated as a minimum. Terms such as “regular intermittent use” and “intensive use” reference definitions given in ISO 4301-1.
• Normative references
  • The document incorporates provisions from other ISO standards by reference; users must consult those referenced documents when applying ISO 4301-4.

Applications and who uses this standard

ISO 4301-4 is used for:

• Specifying crane classes during design and procurement of jib cranes and components.
• Supporting engineering design decisions, durability and fatigue considerations tied to operating cycles and load spectra.
• Defining inspection, maintenance and service intervals aligned with expected usage classes.
• Assisting safety managers, manufacturers, crane owners, classification societies, and regulatory bodies in harmonising requirements and ensuring consistent lifecycle expectations.
• Informing contracts and technical specifications where a standardised classification of jib-crane duty is required.

Related standards

• ISO 4301-1 (general classification guidance) - normative reference for definitions and procedures.
• Other parts of ISO 4301 series (mobile cranes, tower cranes, overhead travelling and portal bridge cranes) provide complementary classification rules for different crane types.
• ISO 4306-1 is often read in conjunction with ISO 4301-series documents (see normative references as applicable).

Keywords: ISO 4301-4, jib cranes classification, crane classification standard, load spectrum factor, operating cycles, crane lifecycle, ISO crane standards.

Standards Content (Sample)

ISO
INTERNATIONAL
4301-4
STANDARD
First edition
1989-09-01
Cranes and related equipment - Classification -
Part 4:
Jib cranes
Grues et kquipements correspondants - Classification -
Partie 4: Grues 2 flkche
Reference number
ISO 4301-4 : 1989 (EI
ISO 4301-4 : 1989 (El

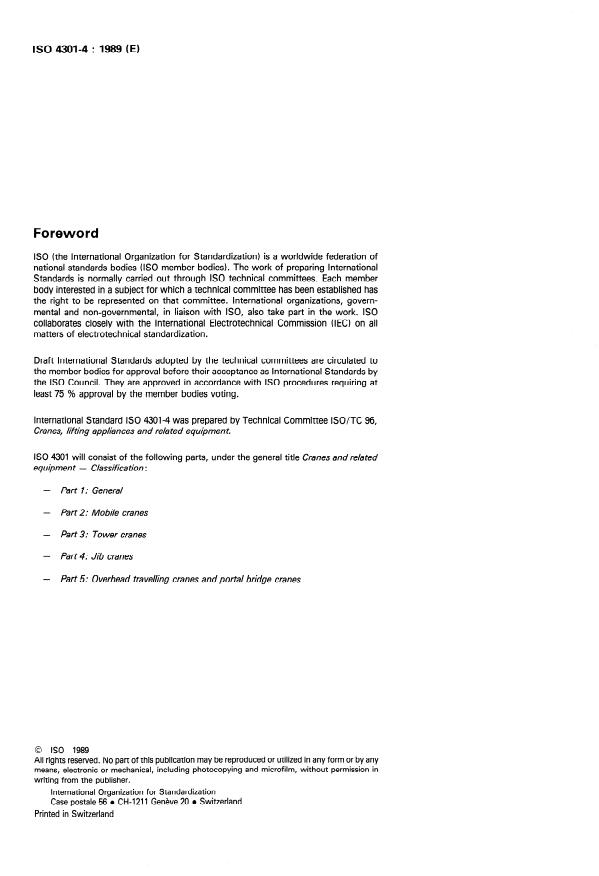

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 4301-4 was prepared by Technical Committee ISO/TC 96,
Cranes, lifting appliances and rela ted equipmen t.
ISO 4301 will consist of the following Parts, under the general title Cranes and related
equipmen t - Classifka tion :
- Part 7: General
- Part 2: Mobile cranes
- Part 3: Tower cranes
- Part 4: Jib cranes
- Part 5: Overhead travelling cranes and Portal bridge cranes
0 ISO 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-121 1 Geneve 20 l Switzerland
Printed in Switzerland
INTERNATIONAL STANDARD ISO4301-4:1989 (E)
Cranes and related equipment - Classification -
Part 4:
Jib cranes
1 Scope investigate the possibility of applying the most recent edition of
the Standard indicated below. Members of IEC and ISO main-
#lishes c lass Iifications for jib cranes,
This part of ISO 4301 estab tain registers of currently valid International Standards.
other than tower cranes, mobile cranes and railway cranes,
ISO 4301-1 : 1986, Cranes and lifting appliances - Classifica-
based on the number of operating cycles to be carried out
...

ISO
NORME
4301-4
INTERNATIONALE
Première édition
1989-09-01
Grues et équipements correspondants -
Classification -
Partie 4:
Grues à flèche
Cranes and related equipment - Classification -
Part 4: Jib cranes
i
Numéro de référence
ISO 4301-4 : 1989 (FI
1s0 4301-4 : 1989 (FI

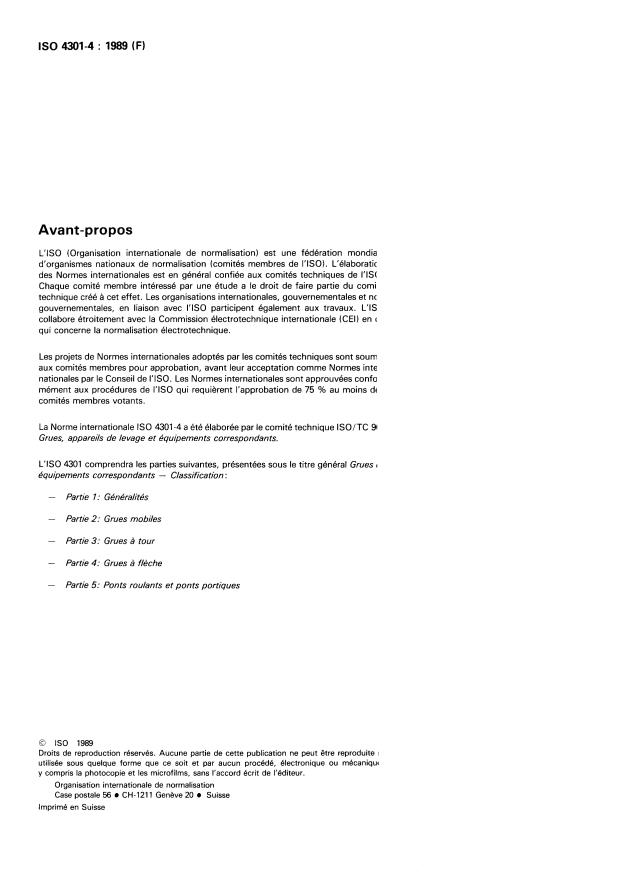

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondia
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboratic
des Normes internationales est en général confiée aux comités techniques de I’ISC
Chaque comité membre intéressé par une étude a le droit de faire partie du comi
technique créé à cet effet. Les organisations internationales, gouvernementales et nc
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’IS
collabore étroitement avec la Commission électrotechnique internationale (CEI) en (
qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soum
aux comités membres pour approbation, avant leur acceptation comme Normes inte
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confo
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins dt
comités membres votants.
La Norme internationale ISO 4301-4 a été élaborée par le comité technique ISO/TC 9(
Grues, appareils de levage et équipements correspondants.
L’ISO 4301 comprendra les parties suivantes, présentées sous le titre
général Grues 1
équipements correspondants - Classification :
- Partie 7: Généralités
- Partie 2: Grues mobiles
- Partie 3: Grues à tour
- Partie 4: Grues à flèche
- Partie 5: Ponts roulants et ponts portiques
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite I
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genéve 20 l Suisse
Imprimé en Suisse
NORME INTERNATIONALE ISO 4301-4 : 1989 (F)
Grues et équipements correspondants - Classification -
Partie 4:
Grues à flèche
d’appliquer l’édition la plus récente de la norme indiquée
1 Domaine d’application
ci-après. Les membres de la CEI et de I’ISO possèdent le regis-
tre des Normes internationales en vigueur à un moment donné.
La présente partie de I’ISO 4301 établit la classification des
grues à flèche, autres que grues à tour, grues mobiles et grues
ISO 4301-l : 1986, Grues et appareils de levage - Classifica-
sur voie ferrée, basée sur le nombre de cycles de manoeuvre à
tion - Partie I : Généralités.
effectuer pendant la durée de vie prévue de l’appareil et de ses
mécanismes, ainsi que sur le coefficie
...

NORME
IS0
I NTER NATIONALE
4301 -4
Première édition
1989-09-01
Grues et équipements correspondants -
Classification -
Partie 4:
Grues à flèche
Cranes and related equipment - Classification -
Part 4: Jib cranes
Numéro de référence
IS0 4301-4 : 1989 (FI

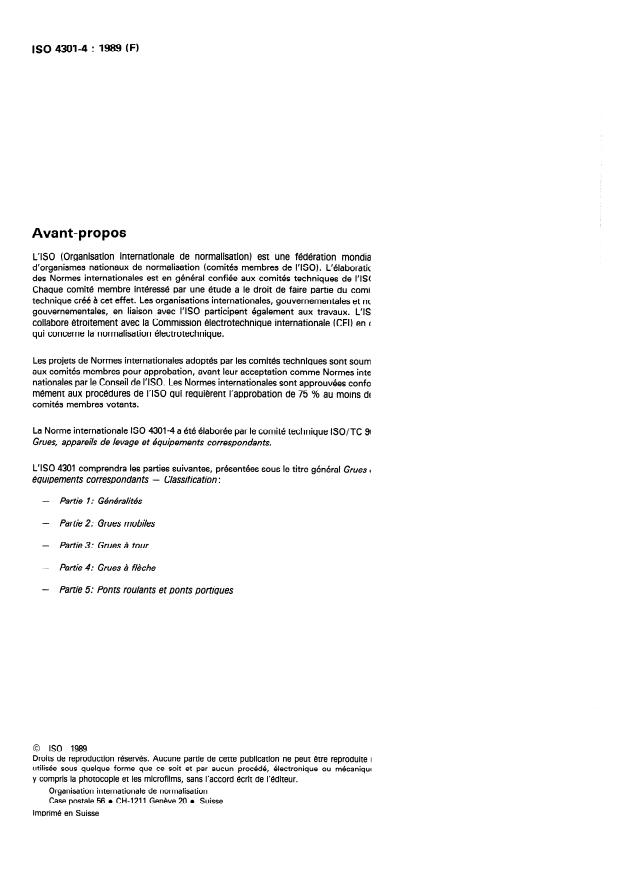

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondia
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboratic
des Normes internationales est en général confiée aux comités techniques de I'IS(
Chaque comité membre intéressé par une étude a le droit de faire partie du comi
technique créé 8 cet effet. Les organisations internationales, gouvernementales et nc
gouvernementales, en liaison avec I'ISO participent également aux travaux. L'IS
collabore étroitement avec la Commission électrotechnique internationale (CEI) en I
qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soum
aux comités membres pour approbation, avant leur acceptation comme Normes inte
nationales par le Conseil de I'ISO. Les Normes internationales sont approuvées confo
mément aux procédures de I'ISO qui requièrent l'approbation de 75 % au moins dt
comités membres votants.
La Norme internationale IS0 4301-4 a été élaborée par le comité technique ISO/TC 91
Grues, appareils de levage et équipements correspondants.
L'ISO 4301 comprendra les parties suivantes, présentées sous le titre général Grues
équipements correspondants - Classification :
- Partie I: Généralités
- Partie 2: Grues mobiles
-
Partie 3: Grues à tour
-
Partie 4: Grues à flèche
-
Partie 5: Ponts roulants et ponts portiques
O IS0 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut &re reproduite I
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique
y compris la photocopie et les microfilms, sans l'accord écrit de I'éditeur.
Organisation internationale de normalisation
Case postale 56 CH-121 1 Genève 20 Suisse
Imprimé en Suisse
NORME INTERNATIONALE
IS0 4301-4 : 1989 (F)
Grues et équipements correspondants - Classification -
Partie 4:
Grues à flèche
1 Domaine d‘application d’appliquer I‘édition la plus récente de la norme indiquée
ci-après. Les membres de la
...
