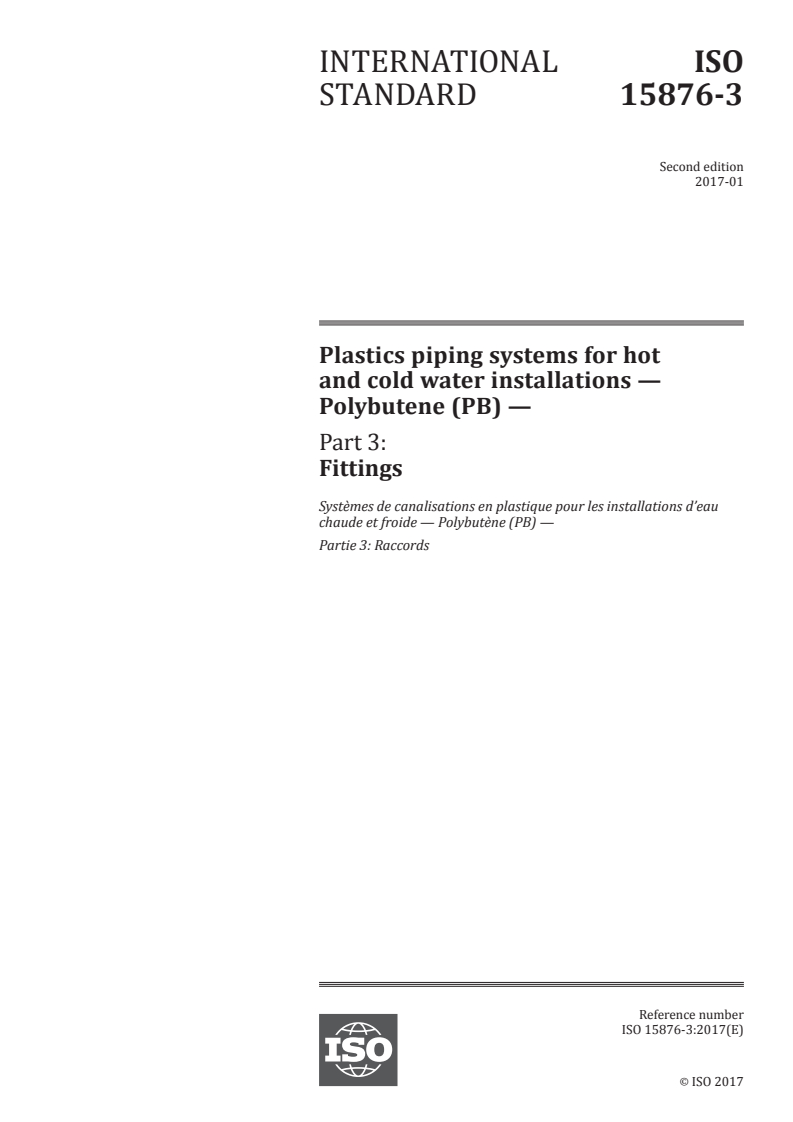

INTERNATIONAL ISO
STANDARD 15876-3
Second edition
2017-01
Plastics piping systems for hot
and cold water installations —
Polybutene (PB) —
Part 3:
Fittings
Systèmes de canalisations en plastique pour les installations d’eau
chaude et froide — Polybutène (PB) —
Partie 3: Raccords
Reference number
ISO 15876-3:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 15876-3:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15876-3:2017(E)

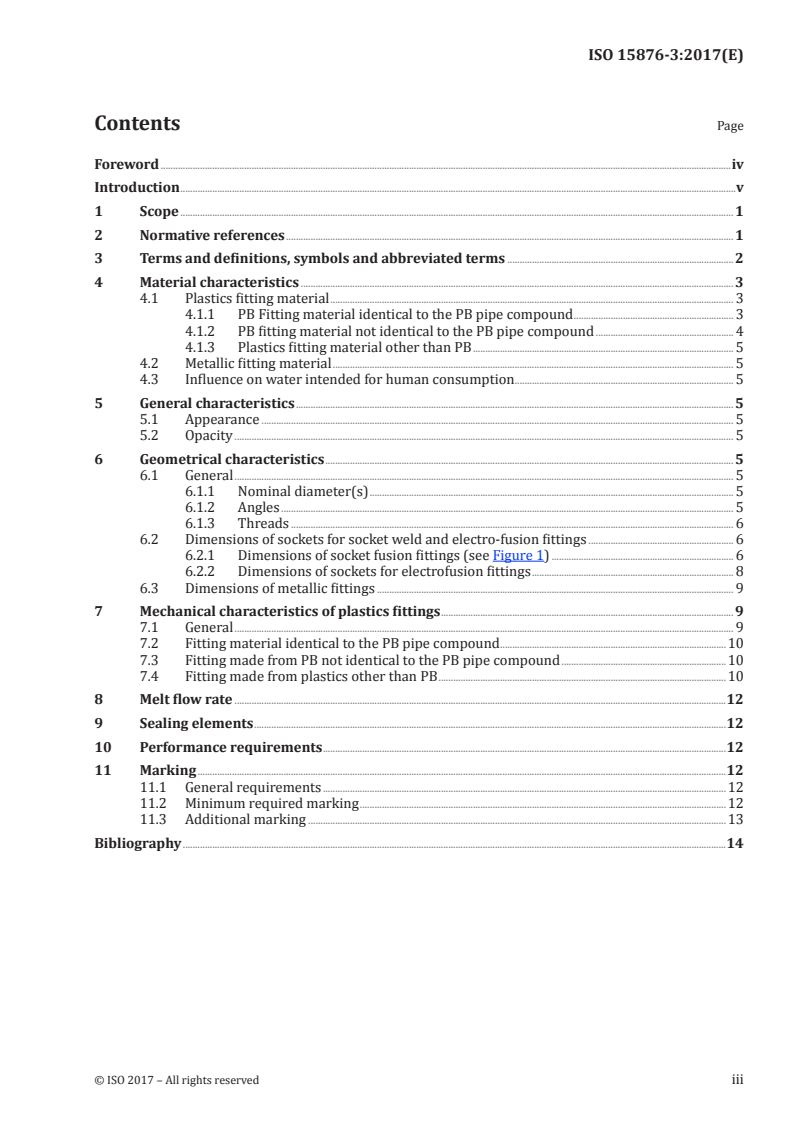

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions, symbols and abbreviated terms . 2
4 Material characteristics . 3
4.1 Plastics fitting material . 3
4.1.1 PB Fitting material identical to the PB pipe compound . 3
4.1.2 PB fitting material not identical to the PB pipe compound . 4
4.1.3 Plastics fitting material other than PB . 5
4.2 Metallic fitting material . 5
4.3 Influence on water intended for human consumption . 5
5 General characteristics . 5
5.1 Appearance . 5
5.2 Opacity . 5
6 Geometrical characteristics . 5
6.1 General . 5
6.1.1 Nominal diameter(s) . 5
6.1.2 Angles . 5
6.1.3 Threads . 6
6.2 Dimensions of sockets for socket weld and electro-fusion fittings . 6
6.2.1 Dimensions of socket fusion fittings (see Figure 1) . 6
6.2.2 Dimensions of sockets for electrofusion fittings . 8
6.3 Dimensions of metallic fittings . 9
7 Mechanical characteristics of plastics fittings . 9
7.1 General . 9
7.2 Fitting material identical to the PB pipe compound .10
7.3 Fitting made from PB not identical to the PB pipe compound .10
7.4 Fitting made from plastics other than PB .10
8 Melt flow rate .12
9 Sealing elements .12
10 Performance requirements .12
11 Marking .12
11.1 General requirements .12
11.2 Minimum required marking .12
11.3 Additional marking .13
Bibliography .14
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15876-3:2017(E)

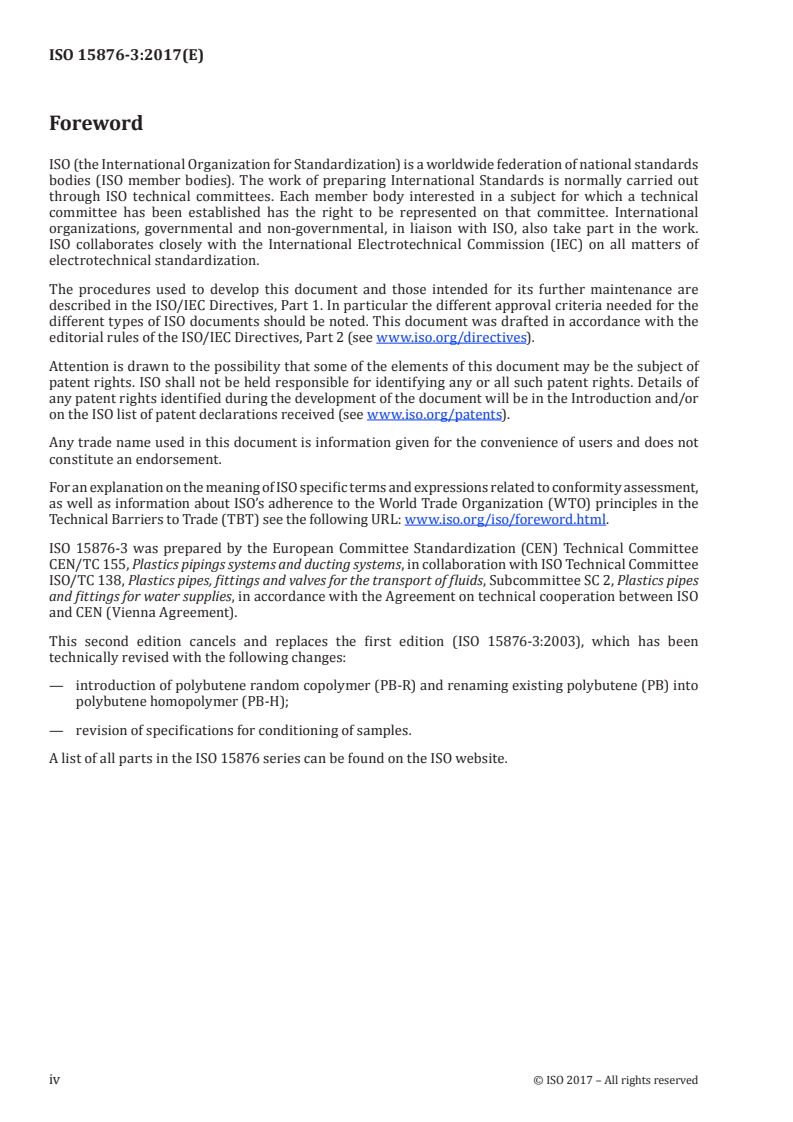

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.
ISO 15876-3 was prepared by the European Committee Standardization (CEN) Technical Committee
CEN/TC 155, Plastics pipings systems and ducting systems, in collaboration with ISO Technical Committee
ISO/TC 138, Plastics pipes, fittings and valves for the transport of fluids, Subcommittee SC 2, Plastics pipes
and fittings for water supplies, in accordance with the Agreement on technical cooperation between ISO
and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 15876-3:2003), which has been
technically revised with the following changes:
— introduction of polybutene random copolymer (PB-R) and renaming existing polybutene (PB) into
polybutene homopolymer (PB-H);
— revision of specifications for conditioning of samples.
A list of all parts in the ISO 15876 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 15876-3:2017(E)
Introduction
The System Standard ISO 15876, of which this document is Part 3, specifies the requirements for a
piping system when made from polybutene (PB). The piping system is intended to be used for hot and
cold water installations.
In respect of potential adverse effects on the quality of water intended for human consumption, caused
by the product covered by ISO 15876 (all parts):
— ISO 15876 (all parts) provides no information as to whether the product may be used without
restriction in any of the Member States of the EU or EFTA;
— it should be noted that, while awaiting the adoption of verifiable European criteria, existing national
regulations concerning the use and/or the characteristics of this product remain in force.
Requirements and test methods for materials and components, other than fittings, are specified in
ISO 15876-1 and ISO 15876-2. Characteristics for fitness for purpose (mainly for joints) are covered in
ISO 15876-5. ISO/TS 15876-7 gives guidance for the assessment of conformity.
This document specifies the characteristics of the fittings.
At the date of publication of this standard, System Standards for piping systems of other plastics
materials used for the same application include ISO 15874, ISO 15875, ISO 15876, ISO 15877, ISO 21003
and ISO 22391.
© ISO 2017 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 15876-3:2017(E)
Plastics piping systems for hot and cold water
installations — Polybutene (PB) —
Part 3:
Fittings
1 Scope
This document specifies the characteristics of fittings for polybutene-1 (PB-1) piping systems intended
to be used for hot and cold water installations within buildings for the conveyance of water, whether
or not intended for human consumption (domestic systems) and for heating systems under design
pressures and temperatures according to the class of application (see ISO 15876-1).
The designation polybutene is used together with the abbreviation PB throughout this document.
This document covers a range of service conditions (application classes) and design pressure classes. For
values of T , T and T in excess of those in ISO 15876-1:2016, Table 1, this document does not apply.
D max mal
NOTE It is the responsibility of the purchaser or specifier to make the appropriate selections from these
aspects, taking into account their particular requirements and any relevant national regulations and installation
practices or codes.
It also specifies the parameters for the test methods referred to in this document.
In conjunction with the other parts of ISO 15876, this document is applicable to fittings made from
PB and to fittings made from other materials which are intended to be fitted to pipes conforming to
ISO 15876-2 for hot and cold water installations, whereby the joints conform to the requirements of
ISO 15876-5.
This document is applicable to fittings of the following types:
— socket fusion fittings;
— electrofusion fittings;
— mechanical fittings;
— fittings with incorporated inserts.
It is also applicable to fittings made from alternative materials which, when fitted to pipes conforming
to ISO 15876-2, conform to the requirements of ISO 15876-5.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 1133-1, Plastics — Determination of the melt mass-flow rate (MFR) and melt volume-flow rate (MVR)
of thermoplastics — Part 1: Standard method
© ISO 2017 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 15876-3:2017(E)
ISO 1167-1, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of
the resistance to internal pressure — Part 1: General method
ISO 1167-3, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of
the resistance to internal pressure — Part 3: Preparation of components
ISO 1167-4, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of
the resistance to internal pressure — Part 4: Preparation of assemblies
ISO 3126, Plastics piping systems — Plastics components — Determination of dimensions
ISO 7686, Plastics pipes and fittings — Determination of opacity
ISO 9080, Plastics piping and ducting systems — Determination of the long-term hydrostatic strength of
thermoplastics materials in pipe form by extrapolation
ISO 15876-1:2016, Plastics piping system for hot and cold water installations — Polybutene (PB) —
Part 1: General
ISO 15876-2, Plastics piping system for hot and cold water installations — Polybutene (PB) — Part 2: Pipes
ISO 15876-5, Plastics piping system for hot and cold water installations — Polybutene (PB) — Part 5:
Fitness for purpose of the system
EN 681-1, Elastomeric seals — Materials requirements for pipe joint seals used in water and drainage
applications — Part 1: Vulcanized rubber
EN 681-2, Elastomeric seals — Materials requirements for pipe joint seals used in water and drainage
applications — Part 2: Thermoplastic elastomers
EN 1254-3, Copper and copper alloys — Plumbing fittings — Part 3: Fittings with compression ends for use
with plastics pipes
EN 1254-6, Copper and copper alloys — Plumbing fittings — Part 6: Fittings with push-fit ends
EN 1254-8, Copper and copper alloys — Plumbing fittings — Part 8: Fittings with press ends for use with
plastics and multilayer pipes
EN 10088-1, Stainless steels — Part 1: List of stainless steels
EN 10226-1, Pipe threads where pressure-tight joints are made on the threads — Part 1: Taper external
threads and parallel internal treads — Dimensions, tolerances and designation
3 Terms and definitions, symbols and abbreviated terms
For the purposes of this document, the terms and definitions, symbols and abbreviated terms given in
ISO 15876-1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1 General
3.1.1
fitting
component of a piping system, which connects two or more pipes and/or fittings together, without any
further function
2 © ISO 2017 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 15876-3:2017(E)
3.2 Mechanical fittings
3.2.1
compression fitting
fitting in which the joint is made by the compression of a ring or sleeve on the outside wall of the pipe
with or without additional sealing elements and with internal support
3.2.2
crimped fitting
fitting in which the joint is made by crimping of the fitting and/or a ring on the outside wall of the pipe
by means of a special tool
3.2.3
flanged fitting
fitting in which the pipe connection consists of two mating flanges which are mechanically pressed
together and sealed by the compression of an elastomeric sealing element between them
3.2.4
flat seat union fitting
fitting in which the pipe connection consists primarily of two components, at least one of which
normally incorporates a flat sealing surface, which are mechanically pressed together by means of
screwed nut or similar and sealed by the compression of an elastomeric sealing element between them
3.3 Fittings for fusion
3.3.1
socket fusion fitting
fitting in which the joint with the pipe is made by melting together the outer part of the pipe with the
inner part of the fitting by means of heat induced by a heated tool
3.3.2
electrofusion fitting
fitting in which the joint with the pipe is made by melting together the outer part of the pipe and the
inner part of the fitting by means of heat induced by current flowing in an appropriate resistor inserted
in the fitting body
3.4 Fitting with incorporated inserts
3.4.1
fitting with incorporated inserts
fitting in which the joint is made by means of connecting threads or other outlets, inserted in the
plastics body combined with fusion ends for socket fusion or electrofusion
4 Material characteristics
4.1 Plastics fitting material
4.1.1 PB Fitting material identical to the PB pipe compound
The PB compound shall comply with material requirements specified in ISO 15876-1 and ISO 15876-2.
The material shall be tested in form of tubular test pieces.
When tested in accordance with the test methods specified in Table 1, using the indicated parameters,
the test pieces shall withstand the hydrostatic test pressure, p , given in Table 6, Table 7 or Table 8
F
without bursting or leakage.
© ISO 2017 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 15876-3:2017(E)
Table 1 — Mechanical characteristic of tubular test pieces made of PB by injection moulding
Characteristic Requirement Test parameters for the individual tests Test method
Resistance to No bursting or Hydrostatic Test Test Number of ISO 1167-1
internal leakage during (hoop) stress temperature period test pieces and
pressure the test period ISO 1167-3
MPa °C h
...

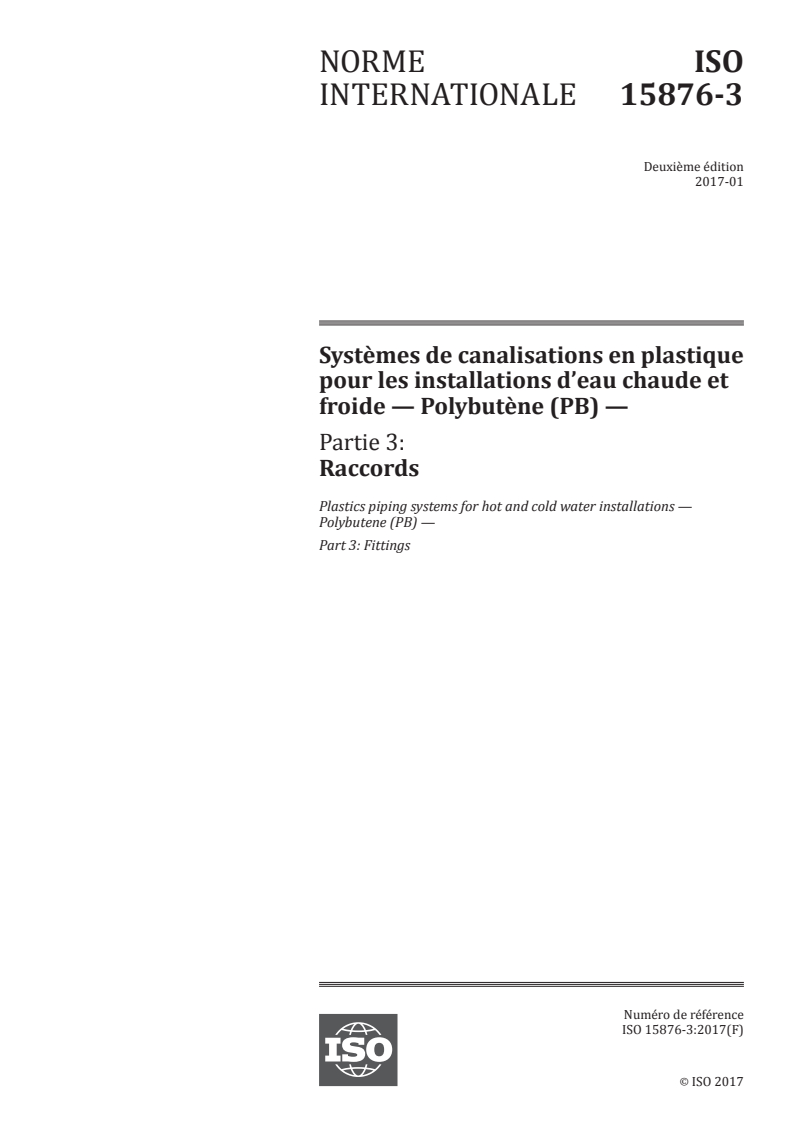

NORME ISO
INTERNATIONALE 15876-3
Deuxième édition
2017-01
Systèmes de canalisations en plastique
pour les installations d’eau chaude et
froide — Polybutène (PB) —
Partie 3:
Raccords
Plastics piping systems for hot and cold water installations —
Polybutene (PB) —
Part 3: Fittings
Numéro de référence
ISO 15876-3:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 15876-3:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15876-3:2017(F)

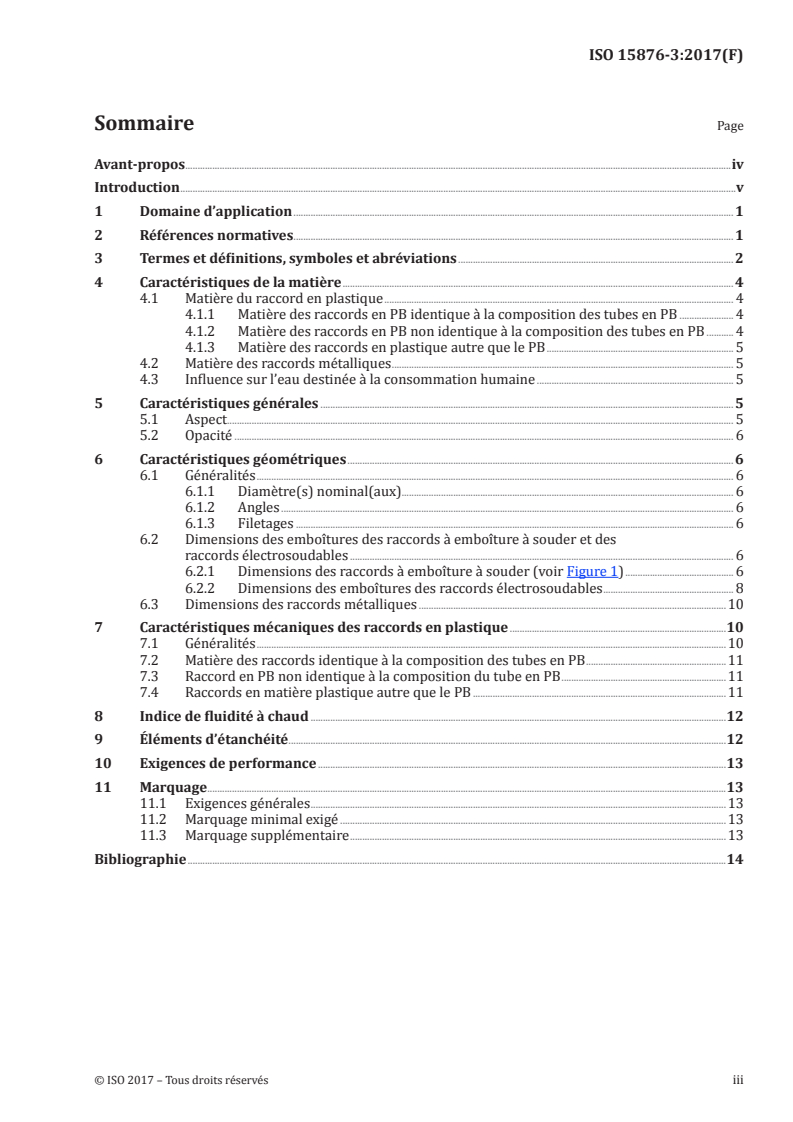

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions, symboles et abréviations . 2
4 Caractéristiques de la matière . 4
4.1 Matière du raccord en plastique . 4
4.1.1 Matière des raccords en PB identique à la composition des tubes en PB . 4
4.1.2 Matière des raccords en PB non identique à la composition des tubes en PB . 4
4.1.3 Matière des raccords en plastique autre que le PB . 5
4.2 Matière des raccords métalliques . 5
4.3 Influence sur l’eau destinée à la consommation humaine . 5
5 Caractéristiques générales . 5
5.1 Aspect . . 5
5.2 Opacité . 6
6 Caractéristiques géométriques . 6
6.1 Généralités . 6
6.1.1 Diamètre(s) nominal(aux). 6
6.1.2 Angles . 6
6.1.3 Filetages . 6
6.2 Dimensions des emboîtures des raccords à emboîture à souder et des
raccords électrosoudables . 6
6.2.1 Dimensions des raccords à emboîture à souder (voir Figure 1) . 6
6.2.2 Dimensions des emboîtures des raccords électrosoudables . 8
6.3 Dimensions des raccords métalliques .10
7 Caractéristiques mécaniques des raccords en plastique .10
7.1 Généralités .10
7.2 Matière des raccords identique à la composition des tubes en PB .11
7.3 Raccord en PB non identique à la composition du tube en PB .11
7.4 Raccords en matière plastique autre que le PB .11
8 Indice de fluidité à chaud .12
9 Éléments d’étanchéité .12
10 Exigences de performance .13
11 Marquage .13
11.1 Exigences générales .13
11.2 Marquage minimal exigé .13
11.3 Marquage supplémentaire .13
Bibliographie .14
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 15876-3:2017(F)

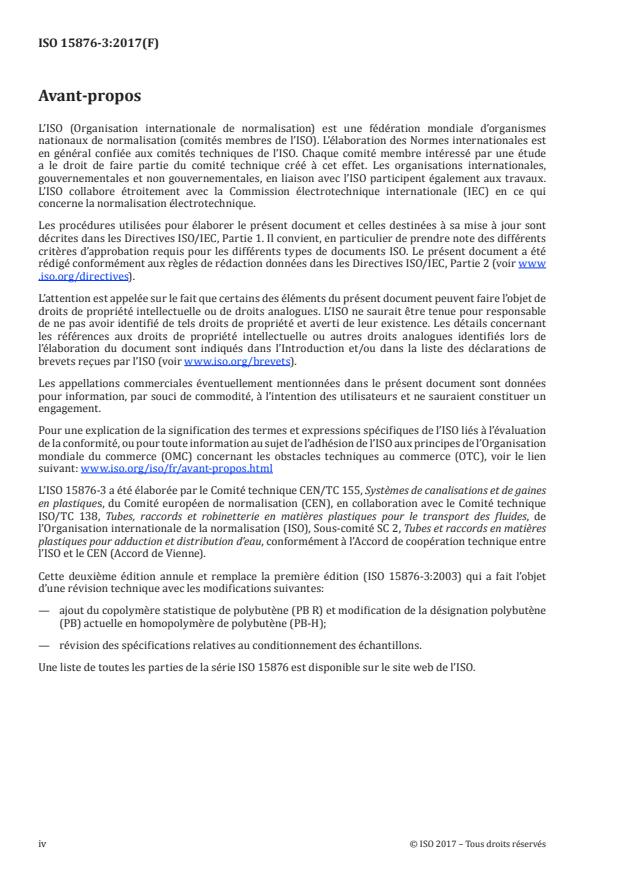

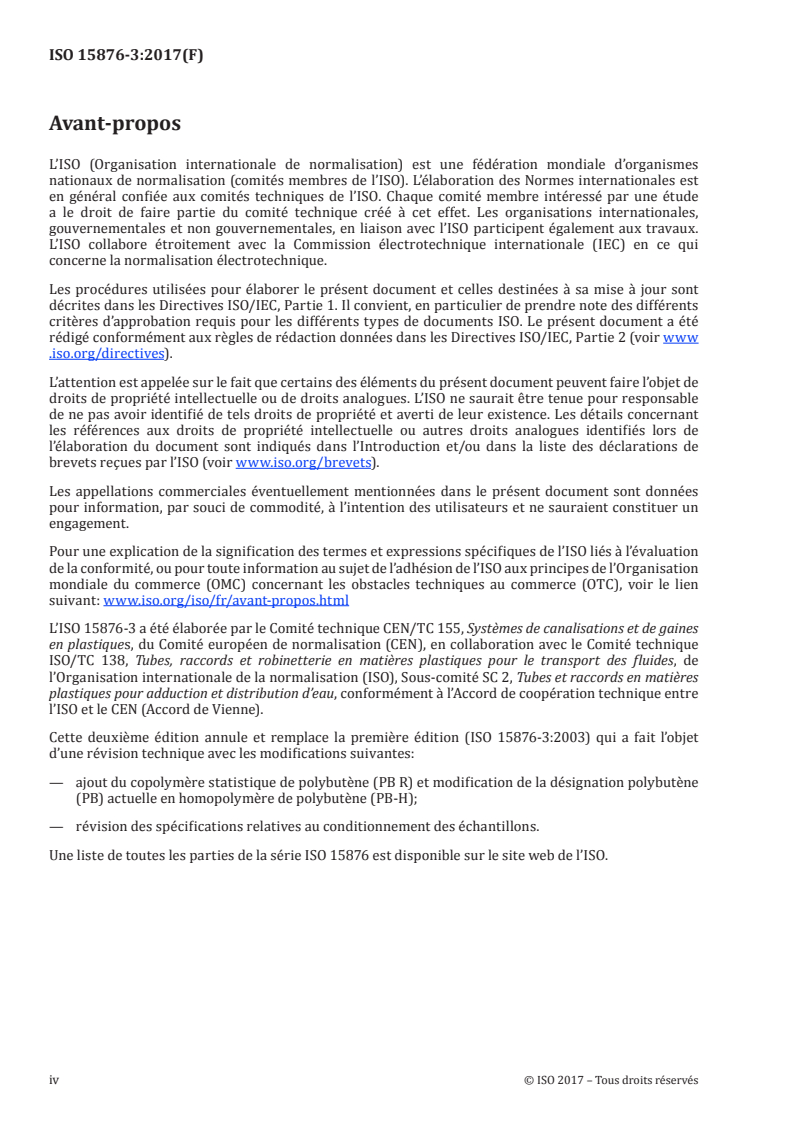

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html
L’ISO 15876-3 a été élaborée par le Comité technique CEN/TC 155, Systèmes de canalisations et de gaines
en plastiques, du Comité européen de normalisation (CEN), en collaboration avec le Comité technique
ISO/TC 138, Tubes, raccords et robinetterie en matières plastiques pour le transport des fluides, de
l’Organisation internationale de la normalisation (ISO), Sous-comité SC 2, Tubes et raccords en matières
plastiques pour adduction et distribution d’eau, conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 15876-3:2003) qui a fait l’objet
d’une révision technique avec les modifications suivantes:
— ajout du copolymère statistique de polybutène (PB R) et modification de la désignation polybutène
(PB) actuelle en homopolymère de polybutène (PB-H);
— révision des spécifications relatives au conditionnement des échantillons.
Une liste de toutes les parties de la série ISO 15876 est disponible sur le site web de l’ISO.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 15876-3:2017(F)
Introduction
La norme de système ISO 15876, dont le présent document constitue la Partie 3, spécifie les exigences
relatives à un système de canalisations en polybutène (PB). Le système de canalisations est destiné aux
installations d’eau chaude et froide.
Pour ce qui concerne les éventuels effets défavorables du produit visé par l’ISO 15876 (toutes les
parties) sur la qualité des eaux destinées à la consommation humaine:
— aucune information n’est fournie par l’ISO 15876 (toutes les parties) sur les restrictions possibles
d’utilisation du produit dans un État membre de l’UE ou de l’AELE;
— il convient de rappeler que, dans l’attente de l’adoption de critères européens vérifiables, les
réglementations nationales existantes concernant l’utilisation et/ou les caractéristiques de ce
produit restent en vigueur.
Les exigences et les méthodes d’essai relatives aux matériaux et aux composants autres que les
raccords sont spécifiées dans l’ISO 15876-1 et l’ISO 15876-2. Les caractéristiques d’aptitude à l’emploi
(principalement pour les assemblages) sont traitées dans l’ISO 15876-5. L’ISO/TS 15876-7 fournit un
guide pour l’évaluation de la conformité.
Le présent document spécifie les caractéristiques des raccords.
À la date de publication de la présente norme, les normes de système pour les systèmes de canalisations
réalisés à partir d’autres matières plastiques et destinés à la même application comprennent l’ISO 15874,
l’ISO 15875, l’ISO 15876, l’ISO 15877, l’ISO 21003 et l’ISO 22391.
© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 15876-3:2017(F)
Systèmes de canalisations en plastique pour les
installations d’eau chaude et froide — Polybutène (PB) —
Partie 3:
Raccords
1 Domaine d’application
Le présent document spécifie les caractéristiques des raccords des systèmes de canalisations en
polybutène-1 (PB-1), conçus pour être utilisés dans des installations d’eau chaude et froide à l’intérieur
des bâtiments, pour le transport de l’eau destinée ou non à la consommation humaine (systèmes
domestiques), et dans des installations de chauffage, à des pressions et des températures de service
correspondant à leur classe d’application (voir l’ISO 15876-1).
La désignation polybutène est utilisée conjointement avec l’abréviation PB dans l’ensemble du présent
document.
Le présent document couvre une gamme de conditions de service (classes d’application) et de classes de
pressions de service. Pour les valeurs T , T et T dépassant celles de l’ISO 15876-1:2016, Tableau 1,
D max mal
le présent document ne s’applique pas.
NOTE Il est de la responsabilité de l’acheteur ou du prescripteur de sélectionner convenablement ces aspects,
en tenant compte des exigences particulières et des éventuelles règles nationales et pratiques ou codes de pose
appropriés.
Il spécifie également les paramètres pour les méthodes d’essai auxquelles il est fait référence dans le
présent document.
Avec les autres parties de l’ISO 15876, le présent document s’applique aux raccords en PB et aux raccords
fabriqués dans d’autres matériaux, destinés à être assemblés avec des tubes conformes à l’ISO 15876-2
pour des installations d’eau chaude et froide, les assemblages étant conformes aux exigences de
l’ISO 15876-5.
Le présent document s’applique aux types de raccords suivants:
— raccords à emboîture à souder;
— raccords électrosoudables;
— raccords mécaniques;
— raccords avec inserts incorporés.
Il s’applique également aux raccords fabriqués dans d’autres matériaux qui, lorsqu’ils sont assemblés
aux tubes conformes à l’ISO 15876-2, satisfont aux exigences de l’ISO 15876-5.
2 Références normatives
Les documents suivants cités dans le texte constituent, en tout ou partie de leur contenu, des exigences
du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non
datées, la dernière édition du document de référence s’applique (y compris les éventuels amendements).
ISO 228-1, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 15876-3:2017(F)
ISO 1133-1, Plastiques — Détermination de l’indice de fluidité à chaud des thermoplastiques, en masse
(MFR) et en volume (MVR) — Partie 1: Méthode normale
ISO 1167-1, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —
Détermination de la résistance à la pression interne — Partie 1: Méthode générale
ISO 1167-3, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —
Détermination de la résistance à la pression interne — Partie 3: Préparation des composants
ISO 1167-4, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —
Détermination de la résistance à la pression interne — Partie 4: Préparation des assemblages
ISO 3126, Systèmes de canalisations en plastiques — Composants en plastiques — Détermination des
dimensions
ISO 7686, Tubes et raccords en matières plastiques — Détermination de l’opacité
ISO 9080, Systèmes de canalisations et de gaines en matières plastiques — Détermination de la résistance
hydrostatique à long terme des matières thermoplastiques sous forme de tubes par extrapolation
ISO 15876-1:2016, Systèmes de canalisations en plastique pour les installations d’eau chaude et froide —
Polybutène (PB) — Partie 1: Généralités
ISO 15876-2, Systèmes de canalisations en plastique pour les installations d’eau chaude et froide —
Polybutène (PB) — Partie 2: Tubes
ISO 15876-5, Systèmes de canalisations en plastique pour les installations d’eau chaude et froide —
Polybutène (PB) — Partie 5: Aptitude à l’emploi du système
EN 681-1, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 1:
Caoutchouc vulcanisé
EN 681-2, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 2:
Elastomères thermoplastiques
EN 1254-3, Cuivre et alliages de cuivre — Raccords — Partie 3: Raccords à compression pour tuyaux en
plastique
EN 1254-6, Cuivre et alliages de cuivre — Raccords — Partie 6: Raccords instantanés
EN 1264-8, Cuivre et alliages de cuivre — Raccords — Partie 8: Raccords à sertir pour tuyaux en plastique
et tubes multicouches
EN 10088-1, Aciers inoxydables — Partie 1: Liste des aciers inoxydables
EN 10226-1, Filetages de tuyauterie pour raccordement avec étanchéité par le filetage — Partie 1: Filetages
extérieurs coniques et filetages intérieurs cylindriques — Dimensions, tolérances et désignation
3 Termes et définitions, symboles et abréviations
Pour les besoins du présent document, les termes, définitions, symboles et abréviations de l’ISO 15876-1
ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 15876-3:2017(F)
3.1 Généralités
3.1.1
raccord
composant d’un système de canalisations dont la seule fonction est de relier deux ou plusieurs tubes
et/ou raccords
3.2 Raccords mécaniques
3.2.1
raccord par compression
raccord dans lequel l’assemblage est réalisé par la compression d’une bague ou d’un manchon sur la
paroi extérieure du tube, à l’aide d’un support interne et avec ou sans élément d’étanchéité
3.2.2
raccord à sertir
raccord dans lequel l’assemblage est réalisé par la compression du raccord et/ou d’une bague sur la
paroi extérieure du tube au moyen d’un outil spécifique
3.2.3
raccord à bride
raccord dans lequel l’assemblage des tubes est réalisé par deux brides homologues mécaniquement
pressées l’une contre l’autre et dont l’étanchéité est assurée par la compression d’un joint en élastomère
3.2.4
raccord à joint plat
raccord dans lequel l’assemblage des tubes est réalisé essentiellement par deux composants, dont l’un
au moins comporte une surface d’étanchéité plane, qui sont mécaniquement comprimés l’un contre
l’autre par un écrou ou un élément similaire, et dont l’étanchéité est assurée par la compression d’un
joint en élastomère
3.3 Raccords à souder
3.3.1
raccord à emboîture à souder
raccord dans lequel l’assemblage avec le tube est réalisé par soudure de la partie extérieure du tube
avec la partie intérieure du raccord par la chaleur produite par un outil chauffant
3.3.2
raccord électrosoudable
raccord dans lequel l’assemblage avec le tube est réalisé par soudure de la partie extérieure du tube
avec la partie intérieure du raccord par la chaleur produite par un courant circulant dans une résistance
appropriée intégrée au corps du raccord
3.4 Raccord avec inserts incorporés
3.4.1
raccord avec inserts incorporés
raccord dans lequel l’assemblage est réalisé au moyen de filetages ou autres jonctions intégrés au corps
en plastique, associés à des extrémités destinées à la soudure de l’emboîture ou à l’électrosoudage
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 15876-3:2017(F)
4 Caractéristiques de la matière
4.1 Matière du raccord en plastique
4.1.1 Matière des raccords en PB identique à la composition des tubes en PB
La composition de PB doit être conforme aux exigences relatives à la matière spécifiées dans
l’ISO 15876-1 et dans l’ISO 15876-2.
La matière doit être soumise à essai sous forme d’éprouvettes tubulaires.
Lors des essais effectués selon les méthodes d’essai spécifiées au Tableau 1 en appliquant les paramètres
indiqués, les éprouvettes doivent résister à la pression hydrostatique d’essai, p , donnée dans le
F
Tableau 6, le Tableau 7 ou le Tableau 8, sans éclater ni présenter de fuite.
Tableau 1 — Caractéristiques mécaniques des éprouvettes tubulaires en PB moulées par
injection
Méthode
Caractéristique Exigence Paramètres d’essai pour les essais individuels
d’essai
Résistance à la Pas de fuite Contrainte Température Durée Nombre ISO 1167-1 et
pression interne ni d’éclate- hydrostatique d’essai d’essai d’éprouvettes ISO 1167-3
ment pen- (de paroi)
dant la durée
MP a °C h
de l’essai
a
15,5 20 1 3
PB-H 15,2 20 22 3
6,0 95 1 000 3
a
15,3 20 1 3
PB-R 15,0 20 22 3
4,9 95 1 000 3
Paramètres d’essai communs à tous les essais
b
Mode opératoire d’échantillonnage
Type d’embout Type a)
Orientation de l’éprouvette Non spécifiée
Type d’essai Eau dans l’eau
a
En cas de litige, les essais doivent être réalisés à 20 °C pendant 22 h.
b [1]
Le mode opératoire d’échantillonnage n’est pas spécifié. Pour des préconisations, voir l’ISO/TS 15876-7 .
4.1.2 Matière des raccords en PB non identique à la composition des tubes en PB
4.1.2.1 Évaluation des valeurs σ et des points de contrôle
LPL
La matière du raccord se présentant sous forme d’éprouvettes tubulaires moulées par injection ou
extrudées doit être évaluée selon la méthode décrite dans l’ISO 9080, ou toute méthode équivalente
qui inclut des essais de pression interne réalisés conformément à l’ISO 1167-1 et à l’ISO 1167-3 pour
trouver les valeurs σ . Les valeurs σ ainsi déterminées doivent être utilisées pour déterminer la
LPL LPL
contrainte de dimensionnement, σ (voir l’ISO 15876-2), et les valeurs de contrainte hydrostatique, σ ,
DF F
correspondant aux points de contrôle de température et de temps indiqués dans le Tableau 2.
NOTE Une méthode d’évaluation équivalente consiste à calculer la valeur σ pour chacune des
LPL
températures (par exemple, 20 °C, 70 °C et 95 °C).
Si des résultats d’essai de pression interne à long terme sur des tubes extrudés ayant la même
composition que celle utilisée pour les raccords, évalués selon la méthode décrite dans l’ISO 9080 ou
4 © ISO 2017 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 15876-3:2017(F)
toute méthode équivalente, sont disponibles, la température d’essai correspondante doit être égale ou
supérieure à la température maximale de service, T , pour la classe de conditions de service.
max
Tableau 2 — Points de contrôle pour les matières des raccords soumis à essai sous forme
d’éprouvettes tubulaires en fonction de la classification des conditions de service
Toutes les Classe d’application
classes d’ap-
Classe 1 Classe 2 Classe 4 Classe 5
plication
Température maximale de service, T ,
max
— 80 80 70 90
en °C
a a
Température d’essai, T , en °C 20 95 95 80 95
test
Durée de l’essai, en h 1 1 000 1 000 1 000 1 000
a
Essais réalisés à 95 °C pour correspondre aux installations d’essai existantes.
Il est recommandé que le diamètre nominal des éprouvettes tubulaires se situe dans la gamme des
diamètres nominaux des raccords produits habituellement par le fabricant.
4.1.2.2 Stabilité thermique
Lorsque la stabilité thermique est déterminée à l’aide de l’essai de pression hydrostatique selon
l’ISO 1167-1 à 110 °C pendant 8 760 h, en utilisant une éprouvette de forme tubulaire ou un raccord
assemblé sur des tubes, l’éprouvette doit résister à l’essai sans éclater. L’essai réalisé doit être de type
«eau dans air» et doit être effectué à la pression interne correspondant à la contrainte hydrostatique
utilisée pour l’essai de stabilité thermique de la matière du tube.
Si l’on utilise comme éprouvette un raccord assemblé sur des tubes et que cet assemblage est défaillant,
alors l’essai de stabilité thermique doit être renouvelé en utilisant une éprouvette de forme tubulaire.
4.1.3 Matière des raccords en plastique autre que le PB
Les matières plastiques autres que le PB employées dans les raccords destinés aux systèmes de
canalisations en PB, prévus pour être utilisés dans des installations d’eau chaude et froide à l’intérieur
des bâtiments, pour le transport de l’eau destinée ou non à la consommation humaine (systèmes
domestiques), et dans des installations de chauffage, doivent être conformes à 4.3.
4.2 Matière des raccords métalliques
Les matières métalliques employés dans les raccords destinés à être utilisés avec des composants
conformes à l’ISO 15876 doivent être conformes aux exigences spécifiées dans l’EN 1254-3, l’EN 1254-
6, l’EN 1254-8 ou dans l’EN 10088-1, selon le cas.
4.3 Influence sur l’eau destinée à la consommation humaine
La matière doit être conforme à l’ISO 15876-1.
5 Caractéristiques générales
5.1 Aspect
Lorsqu’elles sont observées sans grossissement, les surfaces interne et externe des raccords doivent être
lisses, propres et exemptes de rainures, cavités et autres défauts de surface susceptibles d’empêcher
de satisfaire au présent document. La matière ne doit contenir aucune impureté visible. De légères
variations dans l’aspect de la couleur doivent être permises. Chaque extrémité d’un raccord doit être
perpendiculaire à son axe.
© ISO 2017 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 15876-3:2017(F)
5.2 Opacité
Les raccords déclarés opaques ne doivent pas transmettre plus de 0,2 % de la lumière visible lorsqu’ils
sont soumis à essai conformément à l’ISO 7686.
Cet essai n’est pas nécessaire si le corps du raccord est fabriqué dans une composition déjà déclarée
opaque pour la production des tubes.
6 Caractéristiques géométriques
6.1 Généralités
Les dimensions doivent être mesurées selon l’ISO 3126.
6.1.1 Diamètre(s) nominal(aux)
Le(s) diamètre(s) nominal(aux), d , d’un raccord doi(ven)t correspondre aux et être désigné(s) par le(s)
n
diamètre(s) extérieur(s) nominal(aux) du tube ou des tubes conformes à l’ISO 15876-2 auxquels il(s)
est(sont) destiné(s).
6.1.2 Angles
Les angles nominaux à adopter de préférence pour les raccords non droits sont de 45° et de 90°.
6.1.3 Filetages
Les filetages utilisés pour l’assemblage doivent être conformes à l’EN 10226-1. Lorsqu’un filetage est
utilisé comme filetage de raccordement pour assembler un montage (par exemple, écrou-raccord), il
doit être conforme à l’ISO 228-1. Toutefois, il n’est pas nécessaire d’appliquer ces exigences aux filetages
utilisés par le fabricant pour relier les composants d’un raccord.
6.2 Dimensions des emboîtures des raccords à emboîture à souder et des raccords
électrosoudables
6.2.1 Dimensions des raccords à emboîture à souder (voir Figure 1)
Les raccords à emboîture à souder doivent être classés en deux types, à savoir:
— type A: raccords destinés à être utilisés avec des tubes, aucun usinage externe du tube n’étant
nécessaire;
— type B: raccords destinés à être utilisés avec des tubes, un usinage de la surface extérieure du tube
selon les instructions du fabricant étant nécessaire.
Les diamètres nominaux des raccords à emboîture à souder doivent être conformes au Tableau 3 ou au
Tableau 4.
6 © ISO 2017 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 15876-3:2017(F)
Légende
d diamètre extérieur nominal
n
D diamètre intérieur de l’ouverture de l’emboîture, comprenant le diamètre moyen du cercle au niveau de
1
la section intérieure de l’extension de l’emboîture avec le plan de l’ouverture de l’emboîture
D diamètre intérieur moyen en fond d’emboîture, comprenant le diamètre moyen du cercle sur un plan
2
parallèle à celui de l’ouverture de l’emboîture et séparé d’elle d’une distance L
1,min
D diamètre minimal (de l’alésage) du canal d’écoulement à travers le corps du raccord
3
L longueur minimale de l’emboîture, comprenant la distance de l’ouverture de l’emboîture à l’épaulement
1, min
L longueur d’insertion minimale, comprenant la profondeur de pénétration de l’extrémité du tube chauffée
2, min
dans l’emboîture
R rayon maximal autorisé au fond de l’emboîture
max
Figure 1 — Dimensions de l’emboîture et du bout mâle des raccords à emboîture à souder
Tableau 3 — Diamètres et longueurs des emboîtures des raccords à emboîture à souder de type A
Dimensions en millimètres
Diamètre Alésage Pénétration
Diamètre intérieur moyen de Ovalisation Rayon au fond Longueur de
a
nominal du minimal du tube dans
l’emboîture maximale de l’emboîture l’emboîture
raccord D l’emboîture
3
...
