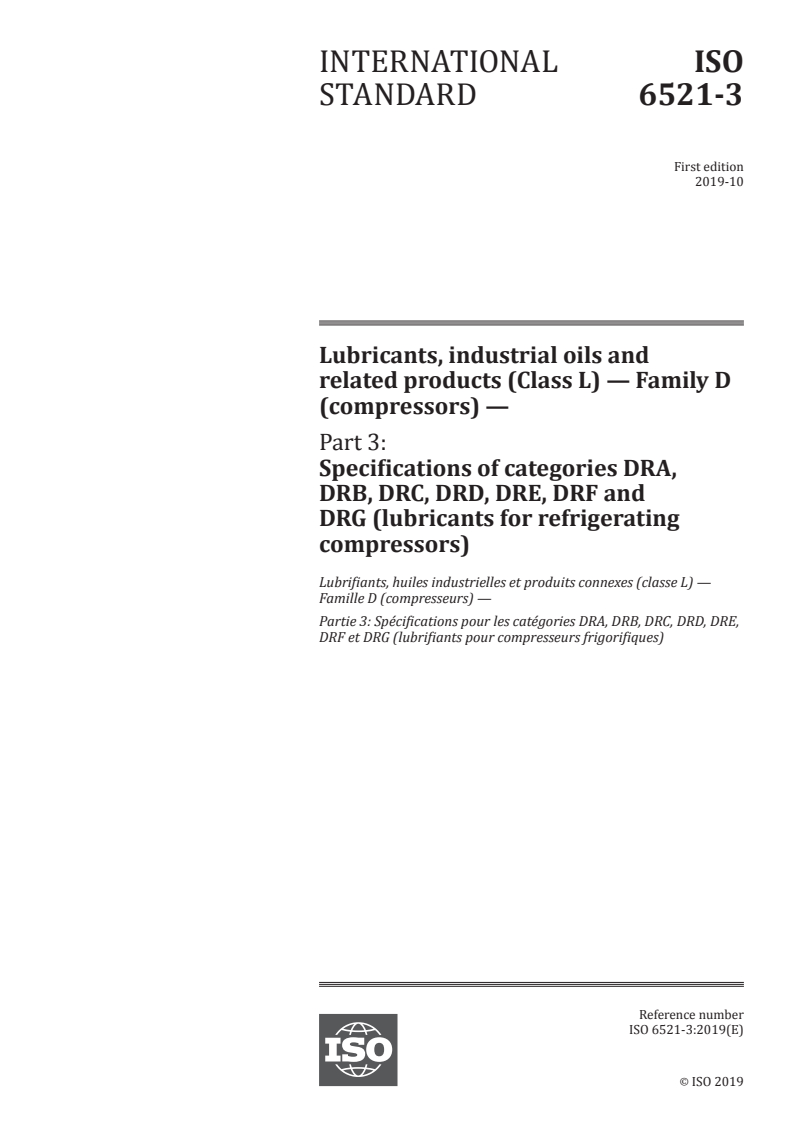

INTERNATIONAL ISO
STANDARD 6521-3
First edition
2019-10
Lubricants, industrial oils and
related products (Class L) — Family D
(compressors) —
Part 3:
Specifications of categories DRA,
DRB, DRC, DRD, DRE, DRF and
DRG (lubricants for refrigerating
compressors)

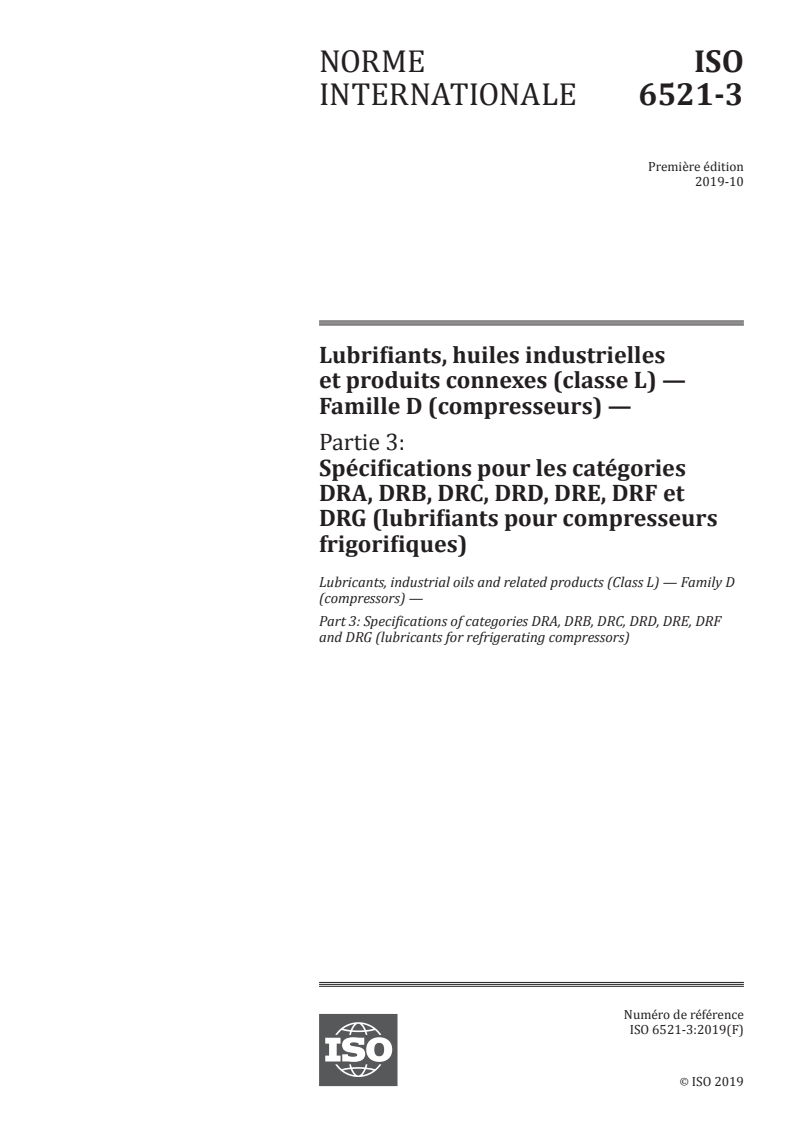

Lubrifiants, huiles industrielles et produits connexes (classe L) —
Famille D (compresseurs) —
Partie 3: Spécifications pour les catégories DRA, DRB, DRC, DRD, DRE,
DRF et DRG (lubrifiants pour compresseurs frigorifiques)
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

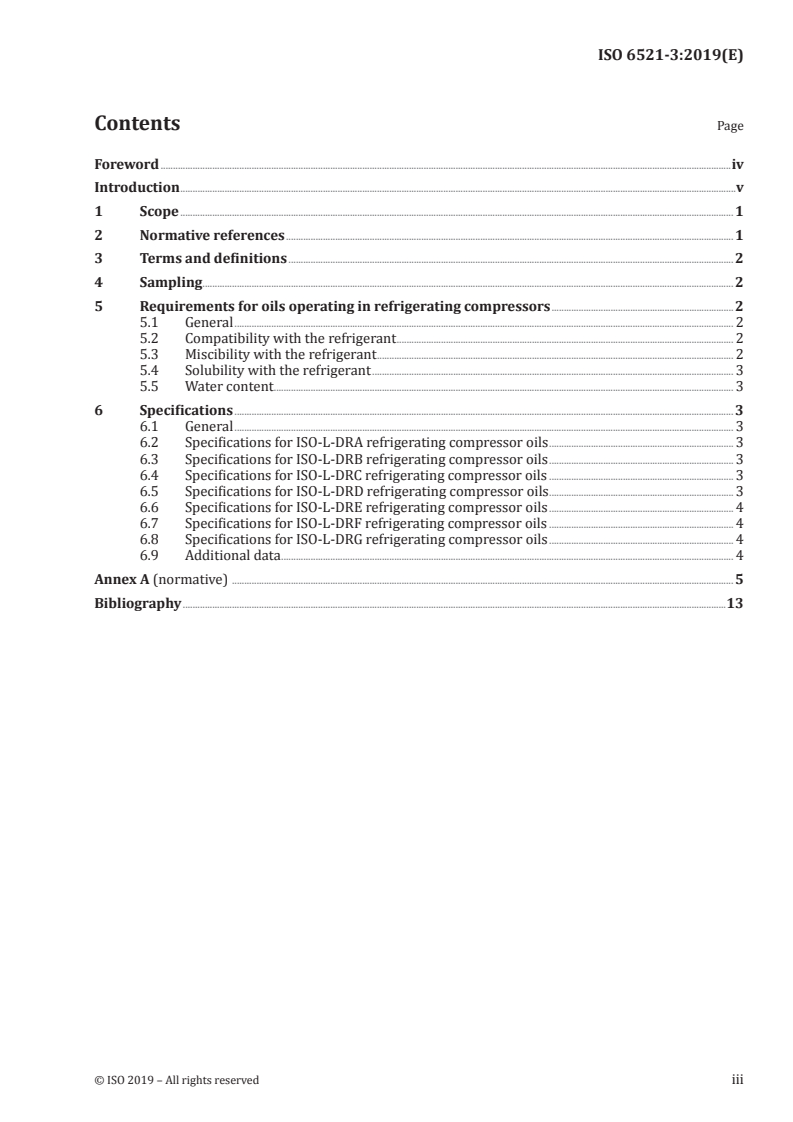

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Sampling . 2
5 Requirements for oils operating in refrigerating compressors . 2
5.1 General . 2
5.2 Compatibility with the refrigerant . 2
5.3 Miscibility with the refrigerant . 2
5.4 Solubility with the refrigerant . 3
5.5 Water content . 3
6 Specifications . 3
6.1 General . 3
6.2 Specifications for ISO-L-DRA refrigerating compressor oils . 3
6.3 Specifications for ISO-L-DRB refrigerating compressor oils . 3
6.4 Specifications for ISO-L-DRC refrigerating compressor oils . 3
6.5 Specifications for ISO-L-DRD refrigerating compressor oils . 3
6.6 Specifications for ISO-L-DRE refrigerating compressor oils . 4
6.7 Specifications for ISO-L-DRF refrigerating compressor oils . 4
6.8 Specifications for ISO-L-DRG refrigerating compressor oils . 4
6.9 Additional data . 4
Annex A (normative) . 5
Bibliography .13

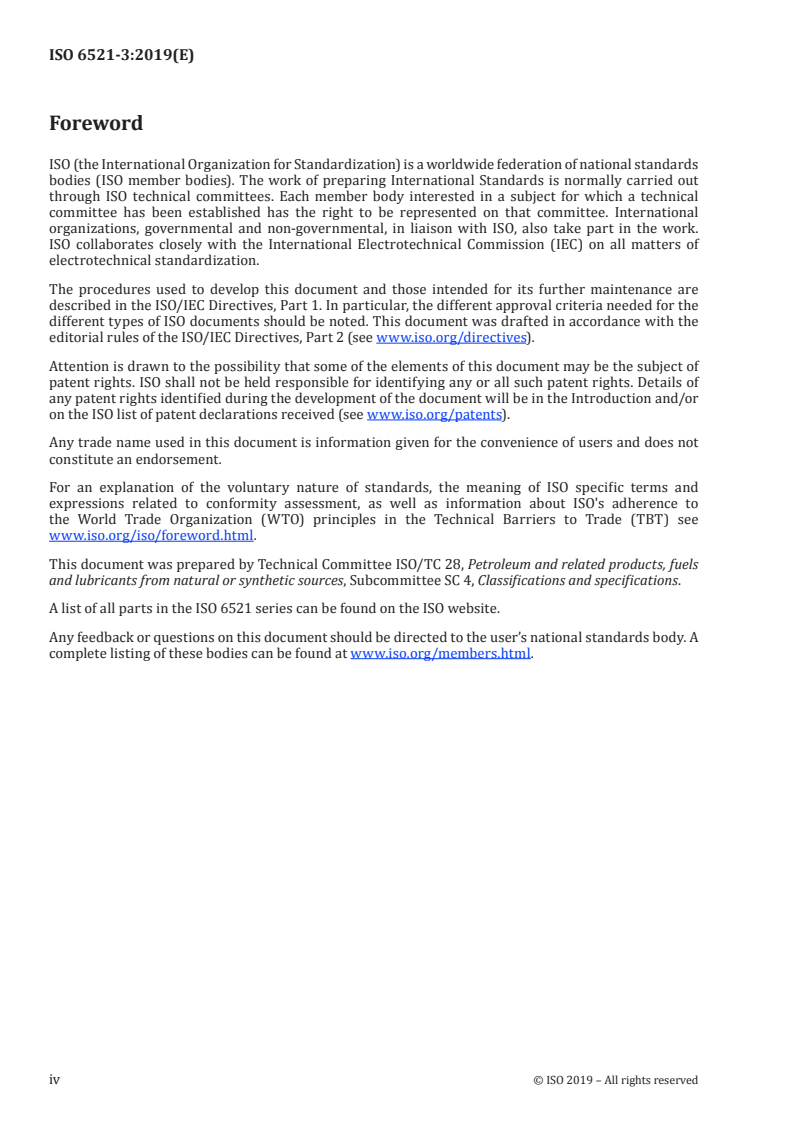

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see
www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 28, Petroleum and related products, fuels
and lubricants from natural or synthetic sources, Subcommittee SC 4, Classifications and specifications.
A list of all parts in the ISO 6521 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
Introduction
Lubricants for refrigerating compressors are used in a large variety of environments, mainly with
respect to the refrigerant used. This document covers the lubricants used in refrigerating compressors,
in which the lubricant is in contact with the refrigerant that is compressed.
There is a distinction between lubricants that are miscible and those that are not miscible in the
refrigerant.
The lubricants for these applications can vary in composition, from straight mineral oils to more
complex blends, based on mineral oils, synthetic oils (e.g. poly α-olefins, esters, poly-glycols), and
additives.
INTERNATIONAL STANDARD ISO 6521-3:2019(E)
Lubricants, industrial oils and related products (Class L) —
Family D (compressors) —
Part 3:
Specifications of categories DRA, DRB, DRC, DRD, DRE, DRF
and DRG (lubricants for refrigerating compressors)
1 Scope
This document specifies the minimum requirements for mineral or synthetic based lubricants intended
for use in all types of refrigerating compressors.
NOTE This document can be read in conjunction with ISO 6743-3.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 2592, Petroleum and related products — Determination of flash and fire points — Cleveland open
cup method
ISO 2719, Determination of flash point — Pensky-Martens closed cup method
ISO 2909, Petroleum products — Calculation of viscosity index from kinematic viscosity
ISO 3016, Petroleum and related products from natural or synthetic sources — Determination of pour point
ISO 3104, Petroleum products — Transparent and opaque liquids — Determination of kinematic viscosity
and calculation of dynamic viscosity
ISO 3170, Petroleum liquids — Manual sampling
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 3675, Crude petroleum and liquid petroleum products — Laboratory determination of density —
Hydrometer method
ISO 3771, Petroleum products — Determination of base number — Perchloric acid potentiometric
titration method
ISO 6245, Petroleum products — Determination of ash
ISO 6296, Petroleum products — Determination of water — Potentiometric Karl Fischer titration method
ISO 6618, Petroleum products and lubricants — Determination of acid or base number — Colour-indicator
titration method
ISO 6619, Petroleum products and lubricants — Neutralization number — Potentiometric titration method
ISO 6743-3, Lubricants, industrial oils and related products (class L) — Classification — Part 3: Family D
(Compressors)
ISO 12185, Crude petroleum and petroleum products — Determination of density — Oscillating U-tube
method
ISO 12937, Petroleum products — Determination of water — Coulometric Karl Fischer titration method
ISO 20764, Petroleum and related products — Preparation of a test portion of high-boiling liquids for the
determination of water content — Nitrogen purge method
DIN 51538, Testing of lubricants — Testing of resistance of refrigerator oils to ammonia
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Sampling
Sampling of compressor oils for the purpose of this document, unless otherwise specified, shall be
carried out in accordance with the relevant procedure described in ISO 3170. The sample shall be
evaluated on a representative portion. Any drum, barrel, tanker compartment or any type of container
delivered to the end user may be sampled and analysed, at the discretion of the purchaser.
5 Requirements for oils operating in refrigerating compressors
5.1 General
The lubricant chosen for a refrigerating system shall be
— suitable to effectively lubricate the mechanical parts of the compressor, and
— compatible with the refrigerant.
The compatibility covers the following aspects:
— chemical compatibility at high temperatures;
— miscibility and solubility characteristics.
Additionally, the lubricant should be as dry as possible.
5.2 Compatibility with the refrigerant
The compression of the refrigerant warms up not only the refrigerant itself, but also the oil. The final
compression temperature might increase, leading to thermal stress for the oil. At these temperatures,
the lubricant should not chemically react with the refrigerant.
5.3 Miscibility with the refrigerant
This characteristic is important at the evaporator level of the refrigerating circuit. The lubricant carried
over from the compressor into the evaporator shall be sufficiently miscible with the refrigerant at the
evaporator temperature so that the mixture of oil and refrigerant stays monophasic after expansion in
the evaporator. If the lubricant separates in the evaporator due to poor miscibility with the refrigerant,
fluid may get trapped in the evaporator, leading to loss of cooling capacity/efficiency and insufficient oil
2 © ISO 2019 – All rights reserved
return to the compressor. Miscibility curves are established for oil/refrigerant pairs; they are used to
ensure that the selected lubricant matches the solubility requirements for the application.
5.4 Solubility with the refrigerant
This characteristic is important to ensure that the lubricant having absorbed the gaseous refrigerant
under the temperature/pressure conditions at the compressor keeps sufficient viscosity to correctly
lubricate the compressor. Viscosity/Pressure/Temperature (VPT) diagrams are established for
the various oil/refrigerant combinations. The oil/refrigerant mixture viscosity should match the
compressor manufacturer requirement.
5.5 Water content
The specified values are maximum permissible values for fresh oils. The water contents specified
depend on the chemical nature of the lu
...
INTERNATIONAL ISO
STANDARD 6521-3
First edition
2019-10
Lubricants, industrial oils and
related products (Class L) — Family D
(compressors) —
Part 3:
Specifications of categories DRA,
DRB, DRC, DRD, DRE, DRF and
DRG (lubricants for refrigerating
compressors)
Lubrifiants, huiles industrielles et produits connexes (classe L) —
Famille D (compresseurs) —
Partie 3: Spécifications pour les catégories DRA, DRB, DRC, DRD, DRE,
DRF et DRG (lubrifiants pour compresseurs frigorifiques)
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Sampling . 2
5 Requirements for oils operating in refrigerating compressors . 2
5.1 General . 2
5.2 Compatibility with the refrigerant . 2
5.3 Miscibility with the refrigerant . 2
5.4 Solubility with the refrigerant . 3
5.5 Water content . 3
6 Specifications . 3
6.1 General . 3
6.2 Specifications for ISO-L-DRA refrigerating compressor oils . 3
6.3 Specifications for ISO-L-DRB refrigerating compressor oils . 3
6.4 Specifications for ISO-L-DRC refrigerating compressor oils . 3
6.5 Specifications for ISO-L-DRD refrigerating compressor oils . 3
6.6 Specifications for ISO-L-DRE refrigerating compressor oils . 4
6.7 Specifications for ISO-L-DRF refrigerating compressor oils . 4
6.8 Specifications for ISO-L-DRG refrigerating compressor oils . 4
6.9 Additional data . 4
Annex A (normative) . 5
Bibliography .13
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see
www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 28, Petroleum and related products, fuels
and lubricants from natural or synthetic sources, Subcommittee SC 4, Classifications and specifications.
A list of all parts in the ISO 6521 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
Introduction
Lubricants for refrigerating compressors are used in a large variety of environments, mainly with
respect to the refrigerant used. This document covers the lubricants used in refrigerating compressors,
in which the lubricant is in contact with the refrigerant that is compressed.
There is a distinction between lubricants that are miscible and those that are not miscible in the
refrigerant.
The lubricants for these applications can vary in composition, from straight mineral oils to more
complex blends, based on mineral oils, synthetic oils (e.g. poly α-olefins, esters, poly-glycols), and
additives.
INTERNATIONAL STANDARD ISO 6521-3:2019(E)
Lubricants, industrial oils and related products (Class L) —
Family D (compressors) —
Part 3:
Specifications of categories DRA, DRB, DRC, DRD, DRE, DRF
and DRG (lubricants for refrigerating compressors)
1 Scope
This document specifies the minimum requirements for mineral or synthetic based lubricants intended
for use in all types of refrigerating compressors.
NOTE This document can be read in conjunction with ISO 6743-3.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 2592, Petroleum and related products — Determination of flash and fire points — Cleveland open
cup method
ISO 2719, Determination of flash point — Pensky-Martens closed cup method
ISO 2909, Petroleum products — Calculation of viscosity index from kinematic viscosity
ISO 3016, Petroleum and related products from natural or synthetic sources — Determination of pour point
ISO 3104, Petroleum products — Transparent and opaque liquids — Determination of kinematic viscosity
and calculation of dynamic viscosity
ISO 3170, Petroleum liquids — Manual sampling
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 3675, Crude petroleum and liquid petroleum products — Laboratory determination of density —
Hydrometer method
ISO 3771, Petroleum products — Determination of base number — Perchloric acid potentiometric
titration method
ISO 6245, Petroleum products — Determination of ash
ISO 6296, Petroleum products — Determination of water — Potentiometric Karl Fischer titration method
ISO 6618, Petroleum products and lubricants — Determination of acid or base number — Colour-indicator
titration method
ISO 6619, Petroleum products and lubricants — Neutralization number — Potentiometric titration method
ISO 6743-3, Lubricants, industrial oils and related products (class L) — Classification — Part 3: Family D
(Compressors)
ISO 12185, Crude petroleum and petroleum products — Determination of density — Oscillating U-tube
method
ISO 12937, Petroleum products — Determination of water — Coulometric Karl Fischer titration method
ISO 20764, Petroleum and related products — Preparation of a test portion of high-boiling liquids for the
determination of water content — Nitrogen purge method
DIN 51538, Testing of lubricants — Testing of resistance of refrigerator oils to ammonia
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Sampling
Sampling of compressor oils for the purpose of this document, unless otherwise specified, shall be
carried out in accordance with the relevant procedure described in ISO 3170. The sample shall be
evaluated on a representative portion. Any drum, barrel, tanker compartment or any type of container
delivered to the end user may be sampled and analysed, at the discretion of the purchaser.
5 Requirements for oils operating in refrigerating compressors
5.1 General
The lubricant chosen for a refrigerating system shall be
— suitable to effectively lubricate the mechanical parts of the compressor, and
— compatible with the refrigerant.
The compatibility covers the following aspects:
— chemical compatibility at high temperatures;
— miscibility and solubility characteristics.
Additionally, the lubricant should be as dry as possible.
5.2 Compatibility with the refrigerant
The compression of the refrigerant warms up not only the refrigerant itself, but also the oil. The final
compression temperature might increase, leading to thermal stress for the oil. At these temperatures,
the lubricant should not chemically react with the refrigerant.
5.3 Miscibility with the refrigerant
This characteristic is important at the evaporator level of the refrigerating circuit. The lubricant carried
over from the compressor into the evaporator shall be sufficiently miscible with the refrigerant at the
evaporator temperature so that the mixture of oil and refrigerant stays monophasic after expansion in
the evaporator. If the lubricant separates in the evaporator due to poor miscibility with the refrigerant,
fluid may get trapped in the evaporator, leading to loss of cooling capacity/efficiency and insufficient oil
2 © ISO 2019 – All rights reserved
return to the compressor. Miscibility curves are established for oil/refrigerant pairs; they are used to
ensure that the selected lubricant matches the solubility requirements for the application.
5.4 Solubility with the refrigerant
This characteristic is important to ensure that the lubricant having absorbed the gaseous refrigerant
under the temperature/pressure conditions at the compressor keeps sufficient viscosity to correctly
lubricate the compressor. Viscosity/Pressure/Temperature (VPT) diagrams are established for
the various oil/refrigerant combinations. The oil/refrigerant mixture viscosity should match the
compressor manufacturer requirement.
5.5 Water content
The specified values are maximum permissible values for fresh oils. The water contents specified
depend on the chemical nature of the lu
...
NORME ISO
INTERNATIONALE 6521-3
Première édition
2019-10
Lubrifiants, huiles industrielles
et produits connexes (classe L) —
Famille D (compresseurs) —
Partie 3:
Spécifications pour les catégories
DRA, DRB, DRC, DRD, DRE, DRF et
DRG (lubrifiants pour compresseurs
frigorifiques)
Lubricants, industrial oils and related products (Class L) — Family D
(compressors) —
Part 3: Specifications of categories DRA, DRB, DRC, DRD, DRE, DRF
and DRG (lubricants for refrigerating compressors)
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

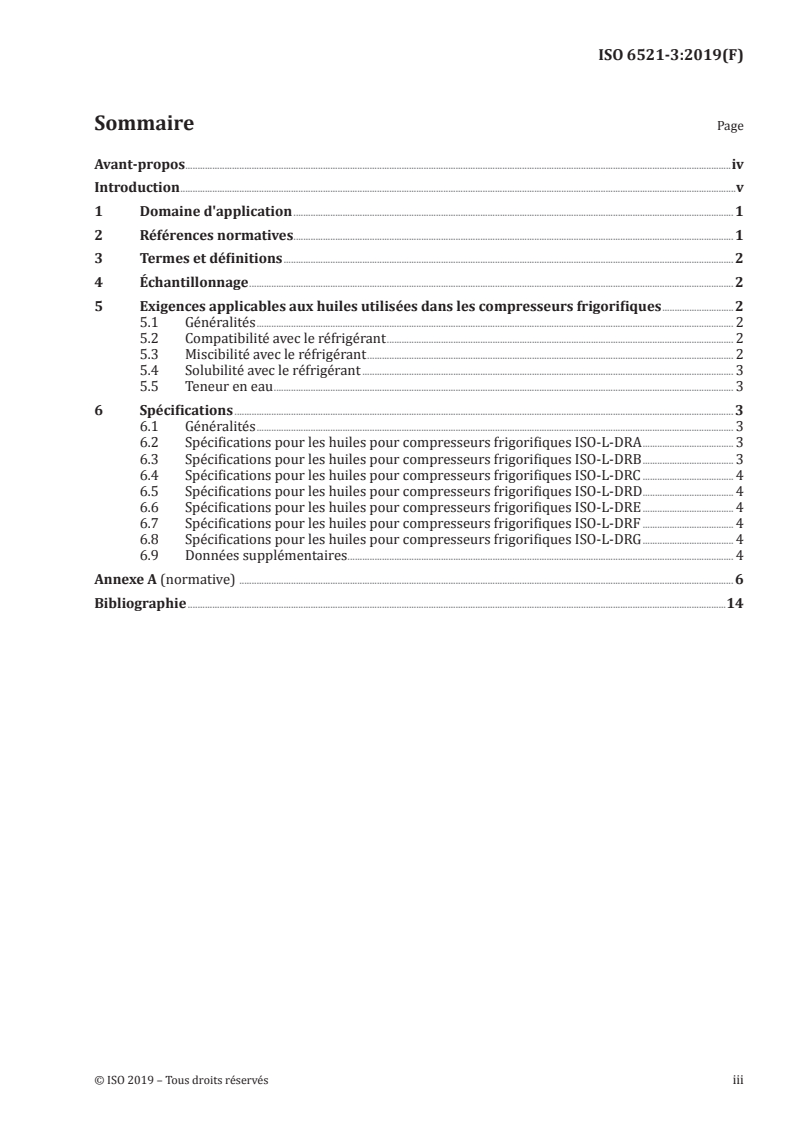

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions .2
4 Échantillonnage .2
5 Exigences applicables aux huiles utilisées dans les compresseurs frigorifiques .2
5.1 Généralités . 2
5.2 Compatibilité avec le réfrigérant . 2
5.3 Miscibilité avec le réfrigérant . 2
5.4 Solubilité avec le réfrigérant . 3
5.5 Teneur en eau . 3
6 Spécifications .3
6.1 Généralités . 3
6.2 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRA . 3
6.3 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRB . 3
6.4 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRC . 4
6.5 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRD . 4
6.6 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRE . 4
6.7 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRF . 4
6.8 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRG . 4
6.9 Données supplémentaires . 4
Annexe A (normative) .6
Bibliographie .14

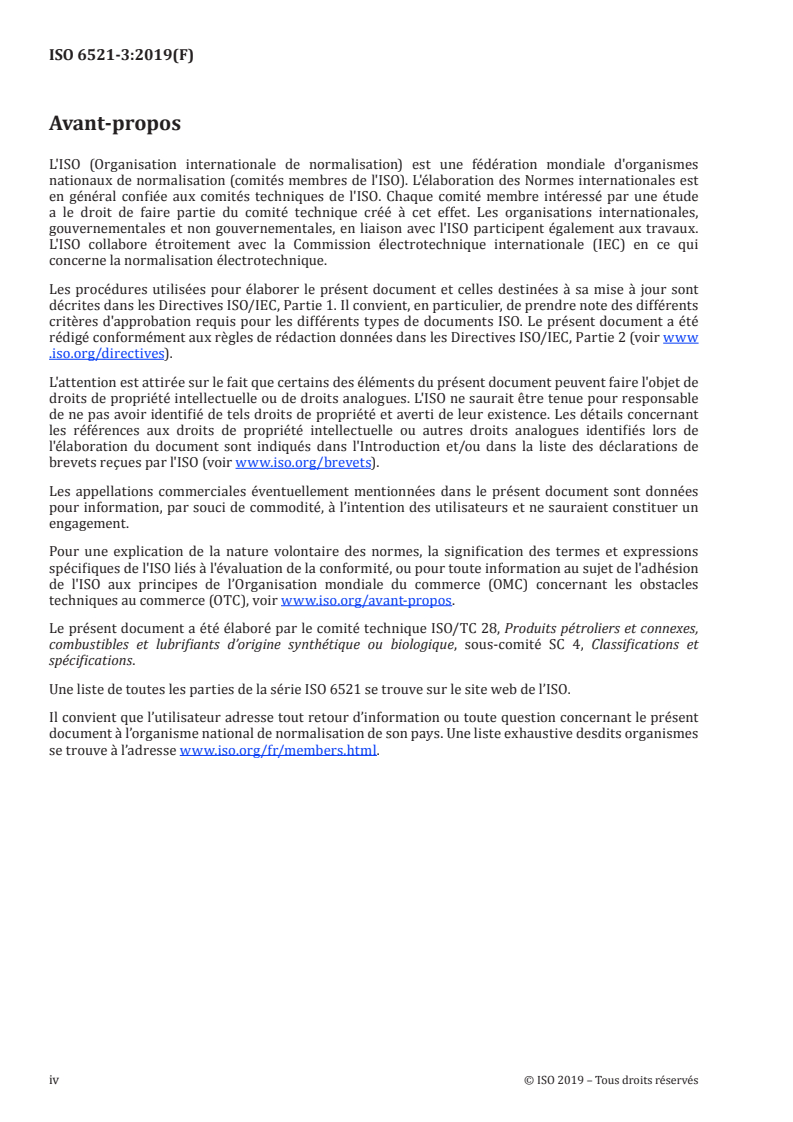

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 28, Produits pétroliers et connexes,
combustibles et lubrifiants d’origine synthétique ou biologique, sous-comité SC 4, Classifications et
spécifications.
Une liste de toutes les parties de la série ISO 6521 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
Introduction
Les lubrifiants pour compresseurs frigorifiques sont utilisés dans de nombreux environnements
différents, principalement en fonction du réfrigérant utilisé. Le présent document couvre les lubrifiants
utilisés dans les compresseurs frigorifiques dans lesquels le lubrifiant entre en contact avec le
réfrigérant qui est comprimé.
Les lubrifiants miscibles dans le réfrigérant sont distingués de ceux qui ne le sont pas.
La composition des lubrifiants pour ces applications peut varier, allant d’huiles minérales simples à des
mélanges plus complexes, à base d’huiles minérales, d’huiles synthétiques (par exemple, les poly-α−
oléfines, les esters, les poly-glycols) et d’additifs.
NORME INTERNATIONALE ISO 6521-3:2019(F)
Lubrifiants, huiles industrielles et produits connexes
(classe L) — Famille D (compresseurs) —
Partie 3:
Spécifications pour les catégories DRA, DRB, DRC,
DRD, DRE, DRF et DRG (lubrifiants pour compresseurs
frigorifiques)
1 Domaine d'application
Ce document spécifie les exigences minimales relatives aux lubrifiants d’origine minérale ou
synthétique, destinés à être utilisés dans tous les types de compresseurs frigorifiques.
NOTE Ce document peut être lu conjointement avec l'ISO 6743-3.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 2592, Pétrole et produits connexes — Détermination des points d'éclair et de feu — Méthode Cleveland
à vase ouvert
ISO 2719, Détermination du point d'éclair — Méthode Pensky-Martens en vase clos
ISO 2909, Produits pétroliers — Calcul de l'indice de viscosité à partir de la viscosité cinématique
ISO 3016, Produits pétroliers et connexes d’origine naturelle ou synthétique — Détermination du point
d'écoulement
ISO 3104, Produits pétroliers — Liquides opaques et transparents — Détermination de la viscosité
cinématique et calcul de la viscosité dynamique
ISO 3170, Produits pétroliers liquides — Échantillonnage manuel
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 3675, Pétrole brut et produits pétroliers liquides — Détermination en laboratoire de la masse
volumique — Méthode à l'aréomètre
ISO 3771, Produits pétroliers — Détermination de l'indice de base — Méthode par titrage potentiométrique
à l'acide perchlorique
ISO 6245, Produits pétroliers — Détermination de la teneur en cendres
ISO 6296, Produits pétroliers — Dosage de l'eau — Méthode de titrage Karl Fischer par potentiométrie
ISO 6618, Produits pétroliers et lubrifiants — Détermination de l'indice d'acide ou de l'indice de base —
Méthode par titrage en présence d'un indicateur coloré
ISO 6619, Produits pétroliers et lubrifiants — Indice de neutralisation — Méthode par titrage
potentiométrique
ISO 6743-3, Lubrifiants, huiles industrielles et produits connexes (classe L) — Classification — Partie 3:
Famille D (Compresseurs)
ISO 12185, Pétroles bruts et produits pétroliers — Détermination de la masse volumique — Méthode du
tube en U oscillant
ISO 12937, Produits pétroliers — Dosage de l'eau — Méthode de titrage Karl Fischer par coulométrie
ISO 20764, Pétrole et produits connexes — Préparation d'une prise d'essai de liquides à haut point
d'ébullition en vue du dosage de l'eau — Méthode par purge à l'azote
DIN 51538, Testing of lubricants — Testing of resistance of refrigerator oils to ammonia
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Échantillonnage
L'échantillonnage des huiles pour compresseurs aux fins du présent document, sauf indication contraire,
doit être effectué conformément à la procédure appropriée décrite dans l'ISO 3170. L'échantillon doit
être évalué sur une portion représentative. Tout fût, baril, compartiment de citerne ou tout type de
récipient livré à l'utilisateur final peut être échantillonné et analysé à la discrétion de l'acheteur.
5 Exigences applicables aux huiles utilisées dans les compresseurs frigorifiques
5.1 Généralités
Le lubrifiant choisi pour un système frigorifique doit être:
— approprié pour lubrifier efficacement les pièces mécaniques du compresseur;
— compatible avec le réfrigérant.
La compatibilité concerne les aspects suivants:
— la compatibilité chimique aux températures élevées;
— les propriétés de miscibilité et de solubilité. Il convient, par ailleurs, que le lubrifiant soit aussi sec
que possible.
5.2 Compatibilité avec le réfrigérant
La compression du réfrigérant réchauffe non seulement le réfrigérant lui-même, mais également l'huile.
La température de compression finale pourrait augmenter, entraînant un stress thermique pour l'huile.
À ces températures, il convient que le lubrifiant ne réagisse pas chimiquement avec le réfrigérant.
5.3 Miscibilité avec le réfrigérant
Cette propriété est importante au niveau de l'évaporateur du circuit de réfrigération. Le lubrifiant
transféré du compresseur dans l'évaporateur doit être suffisamment miscible avec le réfrigérant à la
2 © ISO 2019 – Tous droits réservés
température de l'évaporateur pour que le mélange d'huile et de réfrigérant reste monophasique après
la détente dans l'évaporateur. Si le lubrifiant se sépare dans l'évaporateur en raison d'une mauvaise
miscibilité avec le réfrigérant, du fluide peut être piégé dans l'évaporateur, entraînant ainsi une perte
d’apti
...
NORME ISO
INTERNATIONALE 6521-3
Première édition
2019-10
Lubrifiants, huiles industrielles
et produits connexes (classe L) —
Famille D (compresseurs) —
Partie 3:
Spécifications pour les catégories
DRA, DRB, DRC, DRD, DRE, DRF et
DRG (lubrifiants pour compresseurs
frigorifiques)
Lubricants, industrial oils and related products (Class L) — Family D
(compressors) —
Part 3: Specifications of categories DRA, DRB, DRC, DRD, DRE, DRF
and DRG (lubricants for refrigerating compressors)
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions .2
4 Échantillonnage .2
5 Exigences applicables aux huiles utilisées dans les compresseurs frigorifiques .2
5.1 Généralités . 2
5.2 Compatibilité avec le réfrigérant . 2
5.3 Miscibilité avec le réfrigérant . 2
5.4 Solubilité avec le réfrigérant . 3
5.5 Teneur en eau . 3
6 Spécifications .3
6.1 Généralités . 3
6.2 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRA . 3
6.3 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRB . 3
6.4 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRC . 4
6.5 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRD . 4
6.6 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRE . 4
6.7 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRF . 4
6.8 Spécifications pour les huiles pour compresseurs frigorifiques ISO-L-DRG . 4
6.9 Données supplémentaires . 4
Annexe A (normative) .6
Bibliographie .14
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 28, Produits pétroliers et connexes,
combustibles et lubrifiants d’origine synthétique ou biologique, sous-comité SC 4, Classifications et
spécifications.
Une liste de toutes les parties de la série ISO 6521 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
Introduction
Les lubrifiants pour compresseurs frigorifiques sont utilisés dans de nombreux environnements
différents, principalement en fonction du réfrigérant utilisé. Le présent document couvre les lubrifiants
utilisés dans les compresseurs frigorifiques dans lesquels le lubrifiant entre en contact avec le
réfrigérant qui est comprimé.
Les lubrifiants miscibles dans le réfrigérant sont distingués de ceux qui ne le sont pas.
La composition des lubrifiants pour ces applications peut varier, allant d’huiles minérales simples à des
mélanges plus complexes, à base d’huiles minérales, d’huiles synthétiques (par exemple, les poly-α−
oléfines, les esters, les poly-glycols) et d’additifs.
NORME INTERNATIONALE ISO 6521-3:2019(F)
Lubrifiants, huiles industrielles et produits connexes
(classe L) — Famille D (compresseurs) —
Partie 3:
Spécifications pour les catégories DRA, DRB, DRC,
DRD, DRE, DRF et DRG (lubrifiants pour compresseurs
frigorifiques)
1 Domaine d'application
Ce document spécifie les exigences minimales relatives aux lubrifiants d’origine minérale ou
synthétique, destinés à être utilisés dans tous les types de compresseurs frigorifiques.
NOTE Ce document peut être lu conjointement avec l'ISO 6743-3.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 2592, Pétrole et produits connexes — Détermination des points d'éclair et de feu — Méthode Cleveland
à vase ouvert
ISO 2719, Détermination du point d'éclair — Méthode Pensky-Martens en vase clos
ISO 2909, Produits pétroliers — Calcul de l'indice de viscosité à partir de la viscosité cinématique
ISO 3016, Produits pétroliers et connexes d’origine naturelle ou synthétique — Détermination du point
d'écoulement
ISO 3104, Produits pétroliers — Liquides opaques et transparents — Détermination de la viscosité
cinématique et calcul de la viscosité dynamique
ISO 3170, Produits pétroliers liquides — Échantillonnage manuel
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 3675, Pétrole brut et produits pétroliers liquides — Détermination en laboratoire de la masse
volumique — Méthode à l'aréomètre
ISO 3771, Produits pétroliers — Détermination de l'indice de base — Méthode par titrage potentiométrique
à l'acide perchlorique
ISO 6245, Produits pétroliers — Détermination de la teneur en cendres
ISO 6296, Produits pétroliers — Dosage de l'eau — Méthode de titrage Karl Fischer par potentiométrie
ISO 6618, Produits pétroliers et lubrifiants — Détermination de l'indice d'acide ou de l'indice de base —
Méthode par titrage en présence d'un indicateur coloré
ISO 6619, Produits pétroliers et lubrifiants — Indice de neutralisation — Méthode par titrage
potentiométrique
ISO 6743-3, Lubrifiants, huiles industrielles et produits connexes (classe L) — Classification — Partie 3:
Famille D (Compresseurs)
ISO 12185, Pétroles bruts et produits pétroliers — Détermination de la masse volumique — Méthode du
tube en U oscillant
ISO 12937, Produits pétroliers — Dosage de l'eau — Méthode de titrage Karl Fischer par coulométrie
ISO 20764, Pétrole et produits connexes — Préparation d'une prise d'essai de liquides à haut point
d'ébullition en vue du dosage de l'eau — Méthode par purge à l'azote
DIN 51538, Testing of lubricants — Testing of resistance of refrigerator oils to ammonia
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Échantillonnage
L'échantillonnage des huiles pour compresseurs aux fins du présent document, sauf indication contraire,
doit être effectué conformément à la procédure appropriée décrite dans l'ISO 3170. L'échantillon doit
être évalué sur une portion représentative. Tout fût, baril, compartiment de citerne ou tout type de
récipient livré à l'utilisateur final peut être échantillonné et analysé à la discrétion de l'acheteur.
5 Exigences applicables aux huiles utilisées dans les compresseurs frigorifiques
5.1 Généralités
Le lubrifiant choisi pour un système frigorifique doit être:
— approprié pour lubrifier efficacement les pièces mécaniques du compresseur;
— compatible avec le réfrigérant.
La compatibilité concerne les aspects suivants:
— la compatibilité chimique aux températures élevées;
— les propriétés de miscibilité et de solubilité. Il convient, par ailleurs, que le lubrifiant soit aussi sec
que possible.
5.2 Compatibilité avec le réfrigérant
La compression du réfrigérant réchauffe non seulement le réfrigérant lui-même, mais également l'huile.
La température de compression finale pourrait augmenter, entraînant un stress thermique pour l'huile.
À ces températures, il convient que le lubrifiant ne réagisse pas chimiquement avec le réfrigérant.
5.3 Miscibilité avec le réfrigérant
Cette propriété est importante au niveau de l'évaporateur du circuit de réfrigération. Le lubrifiant
transféré du compresseur dans l'évaporateur doit être suffisamment miscible avec le réfrigérant à la
2 © ISO 2019 – Tous droits réservés
température de l'évaporateur pour que le mélange d'huile et de réfrigérant reste monophasique après
la détente dans l'évaporateur. Si le lubrifiant se sépare dans l'évaporateur en raison d'une mauvaise
miscibilité avec le réfrigérant, du fluide peut être piégé dans l'évaporateur, entraînant ainsi une perte
d’apti
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
