ISO 505:2017

Conveyor belts - Method for the determination of the tear propagation resistance of textile conveyor belts

ISO 505:2017 specifies a method of test for the measurement of the propagation resistance of an initial tear in textile conveyor belts, either in full thickness or of the carcass only. This test is intended for application to textile belts in installations where there is a risk of longitudinal tearing.

Courroies transporteuses — Méthode de détermination de la résistance à la propagation d'une déchirure dans les courroies transporteuses à carcasse textile

L'ISO 505 :2017 spécifie une méthode d'essai pour le mesurage de la résistance à la propagation d'une déchirure préalablement amorcée des courroies transporteuses à carcasse textile, soit en pleine épaisseur soit dans la carcasse seule. Cet essai est destiné à être appliqué aux courroies textiles utilisées dans les installations pour lesquelles il existe un risque de déchirement longitudinal.

General Information

• Status: Published
• Publication Date: 18-Oct-2017
• ICS: 53.040.20 - Components for conveyors
• Technical Committee: ISO/TC 41/SC 3 - Conveyor belts
• Drafting Committee: ISO/TC 41/SC 3 - Conveyor belts
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 01-Apr-2025
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 19880-3:2018 - Gaseous hydrogen - Fuelling stations - Part 3: Valves
• Effective Date: 06-Jun-2022
• Revised: ISO 505:2025 - Conveyor belts - Method for the determination of the tear propagation resistance of textile conveyor belts
• Effective Date: 25-Nov-2023
• Revises: ISO 505:1999 - Conveyor belts - Method for the determination of the tear propagation resistance of textile conveyor belts
• Effective Date: 01-Apr-2017

Overview

ISO 505:2017 specifies a test method for measuring the propagation resistance of an initial tear in textile conveyor belts, either at full thickness or of the carcass only. The test is intended for applications where there is a risk of longitudinal tearing and provides repeatable data for safety assessment, quality control and belt selection.

The principle of the test is a tensile measurement: a pre-cut tear is extended under controlled separation speed while the tearing force is recorded graphically. The method applies to textile conveyor belts used in installations exposed to longitudinal-tear hazards.

Key Topics

• Scope and purpose: measurement of tear-propagation resistance for textile conveyor belts (full thickness or carcass only).
• Apparatus: dynamometric tensile testing machine sized so measured forces fall within the upper 90% of rated capacity, separation speed adjustable to (50 ± 10) mm/min, and a free jaw distance of at least 300 mm. A device for graphical recording of tearing force is required.
• Sampling and test pieces:
  • Samples cut in the longitudinal direction, at least 50 mm from belt edges.
  • Rectangular test pieces: length 300 mm; width (100 ± 1) mm (increase to 300 mm if weft threads pull out rather than break).
  • Thickness: full belt thickness or carcass only (covers may be stripped or buffed where required).
  • Two test pieces are used, one in sense A and one in sense B.
• Preparation: special handling if a breaker ply is present; tapering of edges permitted to match jaw grip width.
• Conditioning: tests start not less than 24 h after manufacture (including at least 8 h conditioning). Acceptable conditioning atmospheres include:
  • 20 ± 2 °C and 65 ± 5 % RH; or
  • 23 ± 2 °C and 50 ± 5 % RH; or
  • 27 ± 2 °C and 65 ± 5 % RH. In disputes, conditioning shall be 72 h. Tests are performed in the same atmosphere.
• Procedure and results:
  • Mount the cut ends in the machine so the inner cut edges are centered in the jaws.
  • Separate jaws at (50 ± 10) mm/min and continue until the tear has extended at least 100 mm.
  • Record tearing forces graphically; analyse multi-peak traces in accordance with ISO 6133. The median peak force is defined as the mean tear resistance. Report values for each piece and the mean of both.

Applications

• Acceptance testing and quality control of textile conveyor belts.
• Comparative assessment for belt selection where longitudinal tear risk exists.
• Design validation and troubleshooting of conveyor installations subject to tearing hazards.

Related Standards

• ISO 6133 - referenced for analysis of multi-peak tear-resistance traces.
• ISO 505:1999 - previous (third) edition cancelled and technically revised by ISO 505:2017.

This concise guidance reflects the practical requirements and reporting elements specified in ISO 505:2017 for consistent measurement of tear-propagation resistance in textile conveyor belts.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 505
Fourth edition
2017-10
Conveyor belts — Method for the
determination of the tear propagation
resistance of textile conveyor belts
Courroies transporteuses — Méthode de détermination de la
résistance à la propagation d'une déchirure dans les courroies
transporteuses à carcasse textile
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 1
6 Test pieces . 2
6.1 Method of sampling . 2
6.2 Shape and dimensions . 2
6.3 Number . 2
6.4 Preparation . 2
7 Method of test . 4
7.1 Conditioning of test pieces . 4
7.2 Test conditions . 4
7.3 Procedure . 4
7.4 Expression of results . 5
7.5 Test report . 5

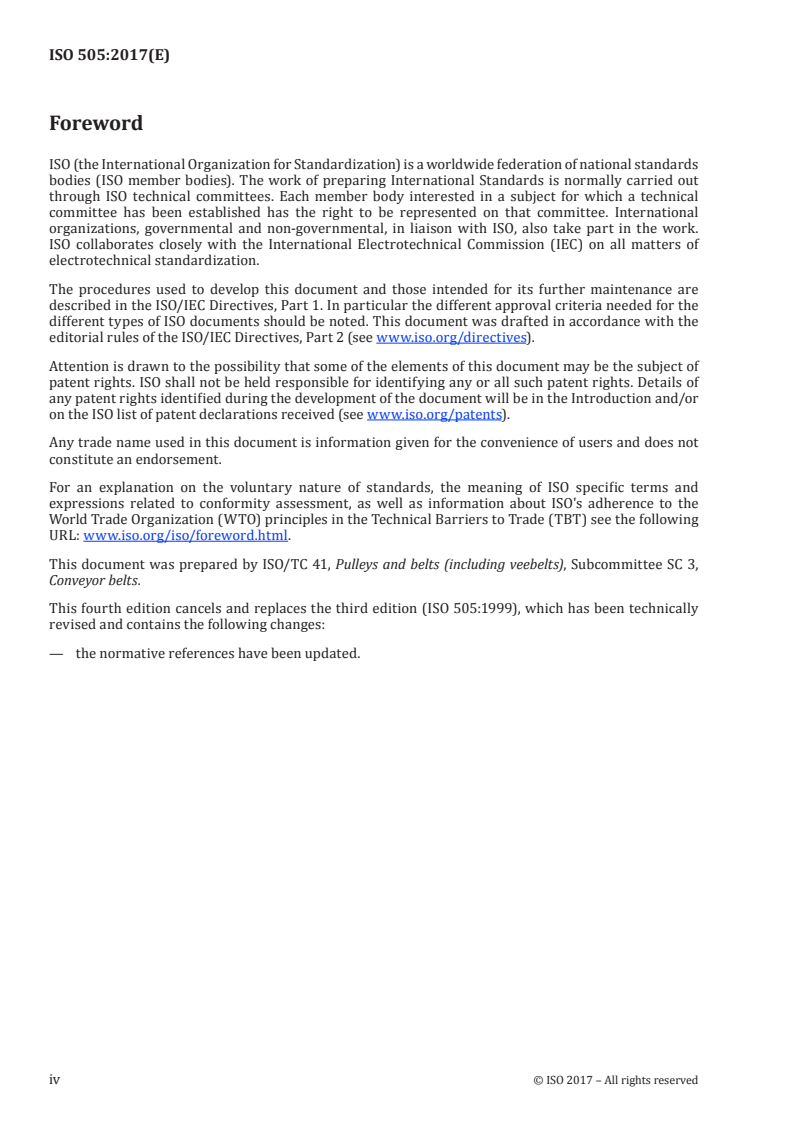

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This documen
...

NORME ISO
INTERNATIONALE 505
Quatrième édition
2017-10
Courroies transporteuses — Méthode
de détermination de la résistance
à la propagation d'une déchirure
dans les courroies transporteuses à
carcasse textile
Conveyor belts — Method for the determination of the tear
propagation resistance of textile conveyor belts
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 1
6 Éprouvettes . 2
6.1 Méthode de prélèvement . 2
6.2 Forme et dimensions . 2
6.3 Nombre . 2
6.4 Préparation . 2
7 Méthode d’essai . 4
7.1 Conditionnement des éprouvettes . 4
7.2 Conditions d’essais . 4
7.3 Mode opératoire . 5
7.4 Expression des résultats . 5
7.5 Rapport d’essai . 5

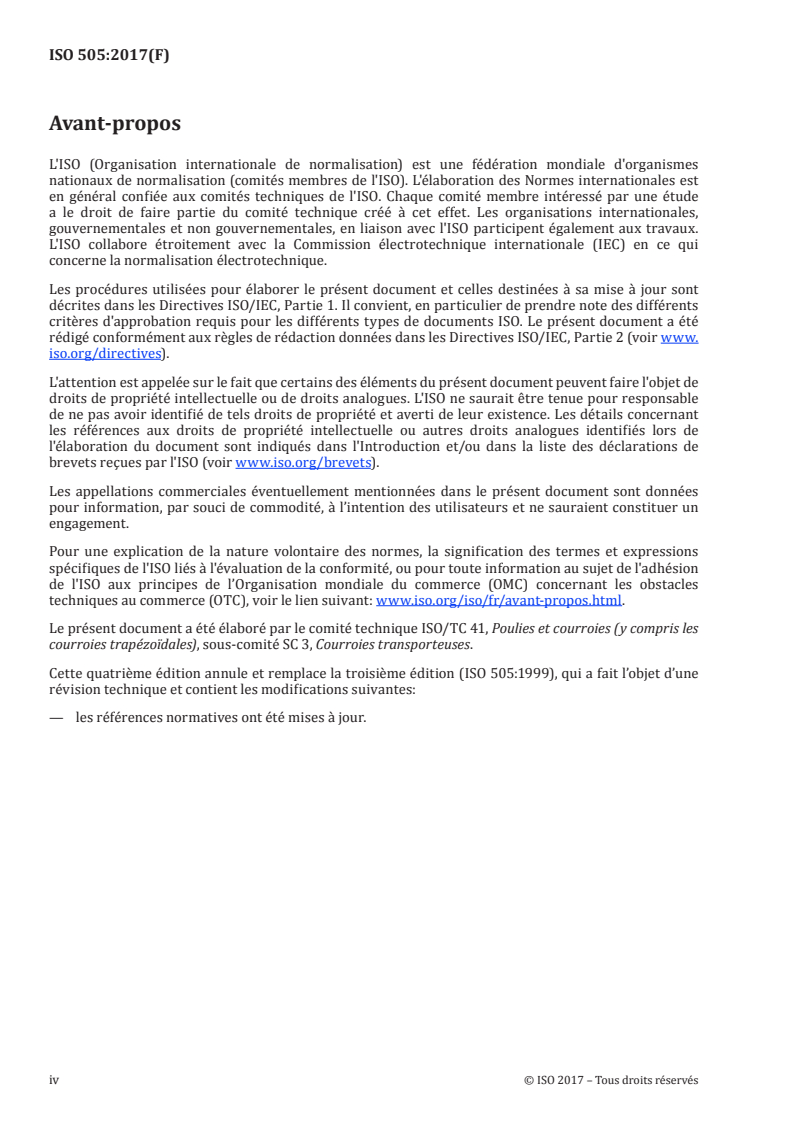

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 41, Poulies et courroies (y compris les
courroies trapézoïdales), sous-comité SC 3, Courroies transporteuses.
Cette quatrième édition annule et remplace la troisième édition (ISO 505:1999), qui a fait l’objet d’une
révision technique et contient les modifications suivantes:
— les r
...
