ISO 16474-4:2013
(Main)Paints and varnishes — Methods of exposure to laboratory light sources — Part 4: Open-flame carbon-arc lamps
Paints and varnishes — Methods of exposure to laboratory light sources — Part 4: Open-flame carbon-arc lamps
ISO 16474-4:2013 specifies methods for exposing specimens to open-flame carbon-arc lamps in the presence of moisture to reproduce the weathering effects that occur when materials are exposed in actual end-use environments to daylight or to daylight filtered through window glass. The specimens are exposed to filtered open-flame carbon-arc light under controlled conditions (temperature, humidity and/or wetting). Different types of filters are used to simulate either direct exposure to the environment or exposure through window glass. Specimen preparation and evaluation of the results are covered in other International Standards for specific materials. General guidance is given in ISO 16474‑1. Open-flame carbon-arc exposures for plastics are described in ISO 4892‑4.
Peintures et vernis — Méthodes d'exposition à des sources lumineuses de laboratoire — Partie 4: Lampes à arc au carbone
L'ISO 16474-4:2013 spécifie des méthodes d'exposition d'éprouvettes à des lampes à arc au carbone, en présence d'humidité pour reproduire les effets du vieillissement qui se produisent lorsque des matériaux sont exposés, dans les environnements d'utilisation finale réels, à la lumière du jour ou à la lumière du jour filtrée à travers un vitrage de fenêtre. Les éprouvettes sont exposées à des lampes à arc au carbone avec filtre dans des conditions maîtrisées (température, humidité et/ou mouillage). Différents types de filtres peuvent être utilisés pour simuler soit une exposition directe à l'environnement, soit une exposition à travers un vitrage de fenêtre. La préparation des éprouvettes et l'évaluation des résultats sont traitées dans d'autres Normes internationales concernant les matériaux spécifiques. Des lignes directrices générales sont données dans l'ISO 16474‑1. L'exposition des matières plastiques aux lampes à arc au carbone est décrite dans l'ISO 4892‑4.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 16474-4
First edition
2013-11-15
Paints and varnishes — Methods of
exposure to laboratory light sources —
Part 4:
Open-flame carbon-arc lamps
Peintures et vernis — Méthodes d’exposition à des sources lumineuses
de laboratoire —
Partie 4: Lampes à arc au carbone
Reference number
©
ISO 2013

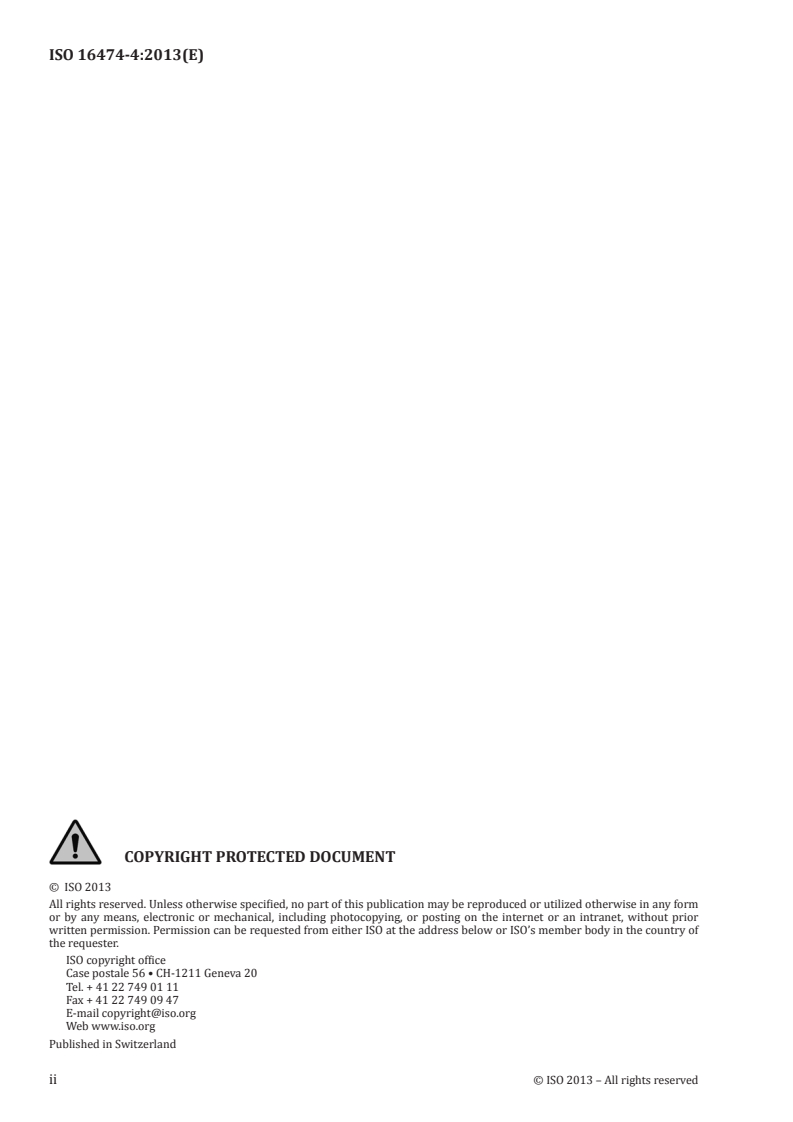

© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus . 2
5.1 Laboratory light source . 2
5.2 Test chamber . 6
5.3 Radiometer . 6
5.4 Black-standard/black-panel thermometer . 6
5.5 Wetting and humidity-control equipment . 6
5.6 Specimen holders . 7
5.7 Apparatus to assess changes in properties . 7
6 Test specimens. 7
7 Exposure conditions . 7
7.1 Temperature . 7
7.2 Relative humidity of chamber air . 8
7.3 Spray cycle . 8
8 Procedure. 8
8.1 General . 8
8.2 Mounting the test specimens . 8
8.3 Exposure . 8
8.4 Duration of test . 9
8.5 Measurement of radiant exposure . 9
8.6 Determination of changes in properties after exposure . 9
9 Test report . 9
Bibliography .10

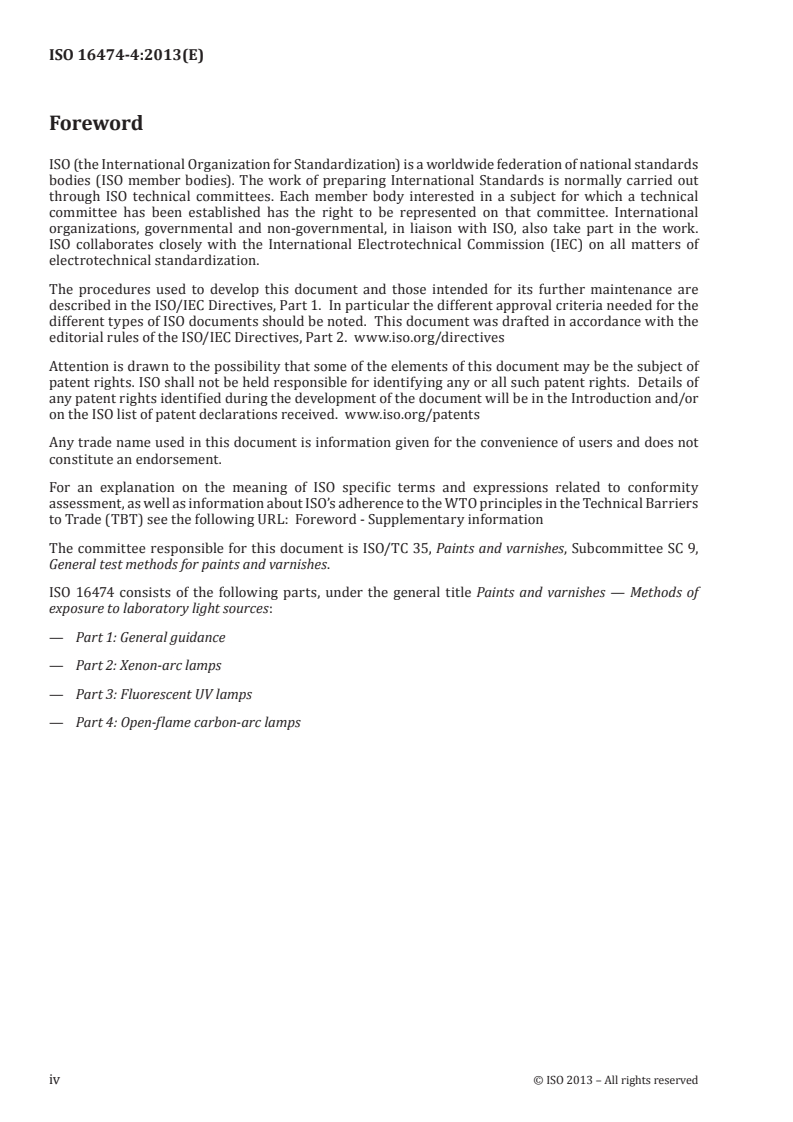

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 35, Paints and varnishes, Subcommittee SC 9,
General test methods for paints and varnishes.
ISO 16474 consists of the following parts, under the general title Paints and varnishes — Methods of
exposure to laboratory light sources:
— Part 1: General guidance
— Part 2: Xenon-arc lamps
— Part 3: Fluorescent UV lamps
— Part 4: Open-flame carbon-arc lamps
iv © ISO 2013 – All rights reserved
Introduction
Coatings of paints, varnishes and similar materials (subsequently referred to simply as coatings) are
exposed to laboratory light sources, in order to simulate in the laboratory the ageing processes which
occur during natural weathering or behind window glass.
INTERNATIONAL STANDARD ISO 16474-4:2013(E)
Paints and varnishes — Methods of exposure to laboratory
light sources —
Part 4:
Open-flame carbon-arc lamps
1 Scope
This part of ISO 16474 specifies methods for exposing specimens to open-flame carbon-arc lamps in
the presence of moisture to reproduce the weathering effects that occur when materials are exposed in
actual end-use environments to daylight or to daylight filtered through window glass.
The specimens are exposed to filtered open-flame carbon-arc light under controlled conditions
(temperature, humidity and/or wetting). Different types of filters are used to simulate either direct
exposure to the environment or exposure through window glass.
Specimen preparation and evaluation of the results are covered in other International Standards for
specific materials.
General guidance is given in ISO 16474-1.
NOTE Open-flame carbon-arc exposures for plastics are described in ISO 4892-4.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 4582, Plastics — Determination of changes in colour and variations in properties after exposure to
daylight under glass, natural weathering or laboratory light sources
ISO 4618, Paints and varnishes — Terms and definitions
ISO 9370, Plastics — Instrumental determination of radiant exposure in weathering tests — General
guidance and basic test method
ISO 16474-1, Paints and varnishes — Methods of exposure to laboratory light sources — Part 1: General guidance
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618 and the following apply.
3.1
radiant exposure
H
amount of radiant energy to which a test panel has been exposed
Note 1 to entry: Radiant exposure is given by the equation HE=⋅dt
∫
where
H is the radiant exposure, in joules per square metre;
E is the irradiance, in watts per square metre;
t is the exposure time, in seconds
Note 2 to entry: If the irradiance E is constant throughout the whole exposure time, the radiant exposure H is
given simply by the product of E and t.
4 Principle
4.1 Specimens of the materials to be tested are exposed to glass-filtered open-flame carbon-arc light, to
heat, to relative humidity and to water (see 4.3) under controlled environmental conditions.
4.2 The exposure conditions may be varied by selection of
a) the light filter(s);
b) the temperature during light exposure;
c) the relative humidity of the chamber air during light and dark exposures, when test conditions
requiring control of humidity are used;
d) the type of wetting (see 4.3);
e) the water temperature and wetting cycle;
f) the timing of the light/dark cycle.
4.3 Wetting is usually produced by spraying the test specimens with demineralised/ deionized water
or by condensation of water vapour onto the surfaces of the specimens.
4.4 The procedure may include measurements of the irradiance and radiant exposure in the plane of
the specimens.
4.5 It is recommended that a similar material of known performance (a control) be exposed
simultaneously with the test specimens to provide a standard for comparative purposes.
4.6 Intercomparison of results obtained from the test specimens exposed in different types of apparatus
should not be made unless an appropriate statistical relationship has been established between the
apparatuses for the particular material to be tested.
5 Apparatus
5.1 Laboratory light source
5.1.1 General
Open-flame carbon-arc light sources typically use one, three or four pairs of carbon rods which contain
a mixture of rare-earth metal salts and have a surface coating of a metal such as copper. An electric
current is passed between the carbon rods which burn, giving off ultraviolet, visible and infrared
radiation. The pairs of carbon rods are burned in sequence, with one pair burning at any one time.
Use the carbon rods recommended by the manufacturer of the apparatus. The radiation reaching the
specimens passes through glass filters. Three types of glass filter are used in practice. Tables 1 and 2
2 © ISO 2013 – All rights reserved
show the typical relative spectral power distribution for open-flame carbon-arc lamps with daylight
and window-glass filters, respectively. When extended-UV filters are used, the relative spectral power
distribution shall meet the requirements of Table 3.
NOTE Solar spectral irradiance for a number of different atmospheric conditions is described in CIE No. 85.
The benchmark daylight used in this part of ISO 16474 is that defined in CIE No. 85:1989, Table 4.
5.1.2 Spectral irradiance of open-flame carbon-arc lamps with daylight filters (Type 1)
The data in Table 1 are typical of an open-flame carbon-arc lamp with glass filters used to simulate
daylight (see CIE No. 85:1989, Table 4).
5.1.3 Spectral
...
INTERNATIONAL ISO
STANDARD 16474-4
First edition
2013-11-15
Paints and varnishes — Methods of
exposure to laboratory light sources —
Part 4:
Open-flame carbon-arc lamps
Peintures et vernis — Méthodes d’exposition à des sources lumineuses
de laboratoire —
Partie 4: Lampes à arc au carbone
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus . 2
5.1 Laboratory light source . 2
5.2 Test chamber . 6
5.3 Radiometer . 6
5.4 Black-standard/black-panel thermometer . 6
5.5 Wetting and humidity-control equipment . 6
5.6 Specimen holders . 7
5.7 Apparatus to assess changes in properties . 7
6 Test specimens. 7
7 Exposure conditions . 7
7.1 Temperature . 7
7.2 Relative humidity of chamber air . 8
7.3 Spray cycle . 8
8 Procedure. 8
8.1 General . 8
8.2 Mounting the test specimens . 8
8.3 Exposure . 8
8.4 Duration of test . 9
8.5 Measurement of radiant exposure . 9
8.6 Determination of changes in properties after exposure . 9
9 Test report . 9
Bibliography .10
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 35, Paints and varnishes, Subcommittee SC 9,
General test methods for paints and varnishes.
ISO 16474 consists of the following parts, under the general title Paints and varnishes — Methods of
exposure to laboratory light sources:
— Part 1: General guidance
— Part 2: Xenon-arc lamps
— Part 3: Fluorescent UV lamps
— Part 4: Open-flame carbon-arc lamps
iv © ISO 2013 – All rights reserved
Introduction
Coatings of paints, varnishes and similar materials (subsequently referred to simply as coatings) are
exposed to laboratory light sources, in order to simulate in the laboratory the ageing processes which
occur during natural weathering or behind window glass.
INTERNATIONAL STANDARD ISO 16474-4:2013(E)
Paints and varnishes — Methods of exposure to laboratory
light sources —
Part 4:
Open-flame carbon-arc lamps
1 Scope
This part of ISO 16474 specifies methods for exposing specimens to open-flame carbon-arc lamps in
the presence of moisture to reproduce the weathering effects that occur when materials are exposed in
actual end-use environments to daylight or to daylight filtered through window glass.
The specimens are exposed to filtered open-flame carbon-arc light under controlled conditions
(temperature, humidity and/or wetting). Different types of filters are used to simulate either direct
exposure to the environment or exposure through window glass.
Specimen preparation and evaluation of the results are covered in other International Standards for
specific materials.
General guidance is given in ISO 16474-1.
NOTE Open-flame carbon-arc exposures for plastics are described in ISO 4892-4.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 4582, Plastics — Determination of changes in colour and variations in properties after exposure to
daylight under glass, natural weathering or laboratory light sources
ISO 4618, Paints and varnishes — Terms and definitions
ISO 9370, Plastics — Instrumental determination of radiant exposure in weathering tests — General
guidance and basic test method
ISO 16474-1, Paints and varnishes — Methods of exposure to laboratory light sources — Part 1: General guidance
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618 and the following apply.
3.1
radiant exposure
H
amount of radiant energy to which a test panel has been exposed
Note 1 to entry: Radiant exposure is given by the equation HE=⋅dt
∫
where
H is the radiant exposure, in joules per square metre;
E is the irradiance, in watts per square metre;
t is the exposure time, in seconds
Note 2 to entry: If the irradiance E is constant throughout the whole exposure time, the radiant exposure H is
given simply by the product of E and t.
4 Principle
4.1 Specimens of the materials to be tested are exposed to glass-filtered open-flame carbon-arc light, to
heat, to relative humidity and to water (see 4.3) under controlled environmental conditions.
4.2 The exposure conditions may be varied by selection of
a) the light filter(s);
b) the temperature during light exposure;
c) the relative humidity of the chamber air during light and dark exposures, when test conditions
requiring control of humidity are used;
d) the type of wetting (see 4.3);
e) the water temperature and wetting cycle;
f) the timing of the light/dark cycle.
4.3 Wetting is usually produced by spraying the test specimens with demineralised/ deionized water
or by condensation of water vapour onto the surfaces of the specimens.
4.4 The procedure may include measurements of the irradiance and radiant exposure in the plane of
the specimens.
4.5 It is recommended that a similar material of known performance (a control) be exposed
simultaneously with the test specimens to provide a standard for comparative purposes.
4.6 Intercomparison of results obtained from the test specimens exposed in different types of apparatus
should not be made unless an appropriate statistical relationship has been established between the
apparatuses for the particular material to be tested.
5 Apparatus
5.1 Laboratory light source
5.1.1 General
Open-flame carbon-arc light sources typically use one, three or four pairs of carbon rods which contain
a mixture of rare-earth metal salts and have a surface coating of a metal such as copper. An electric
current is passed between the carbon rods which burn, giving off ultraviolet, visible and infrared
radiation. The pairs of carbon rods are burned in sequence, with one pair burning at any one time.
Use the carbon rods recommended by the manufacturer of the apparatus. The radiation reaching the
specimens passes through glass filters. Three types of glass filter are used in practice. Tables 1 and 2
2 © ISO 2013 – All rights reserved
show the typical relative spectral power distribution for open-flame carbon-arc lamps with daylight
and window-glass filters, respectively. When extended-UV filters are used, the relative spectral power
distribution shall meet the requirements of Table 3.
NOTE Solar spectral irradiance for a number of different atmospheric conditions is described in CIE No. 85.
The benchmark daylight used in this part of ISO 16474 is that defined in CIE No. 85:1989, Table 4.
5.1.2 Spectral irradiance of open-flame carbon-arc lamps with daylight filters (Type 1)
The data in Table 1 are typical of an open-flame carbon-arc lamp with glass filters used to simulate
daylight (see CIE No. 85:1989, Table 4).
5.1.3 Spectral
...
NORME ISO
INTERNATIONALE 16474-4
Première édition
2013-11-15
Peintures et vernis — Méthodes
d’exposition à des sources lumineuses
de laboratoire —
Partie 4:
Lampes à arc au carbone
Paints and varnishes — Methods of exposure to laboratory light
sources —
Part 4: Open-flame carbon-arc lamps
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
5.1 Source lumineuse de laboratoire . 2
5.2 Enceinte d’essai . 7
5.3 Radiomètre . 7
5.4 Thermomètre à étalon noir/à panneau noir . 7
5.5 Équipement de mouillage et de régulation de l’humidité . 7
5.6 Porte-éprouvettes . 8
5.7 Appareillage d’évaluation des modifications de propriétés . 8
6 Éprouvettes d’essai . 8
7 Conditions d’exposition . 8
7.1 Température . 8
7.2 Humidité relative de l’air de l’enceinte . 9
7.3 Cycle de vaporisation. 9
8 Mode opératoire. 9
8.1 Généralités . 9
8.2 Montage des éprouvettes d’essai . 9
8.3 Exposition.10
8.4 Durée de l’essai .10
8.5 Mesurage de l’exposition énergétique .10
8.6 Détermination des modifications des propriétés après exposition .11
9 Rapport d’essai .11
Bibliographie .12

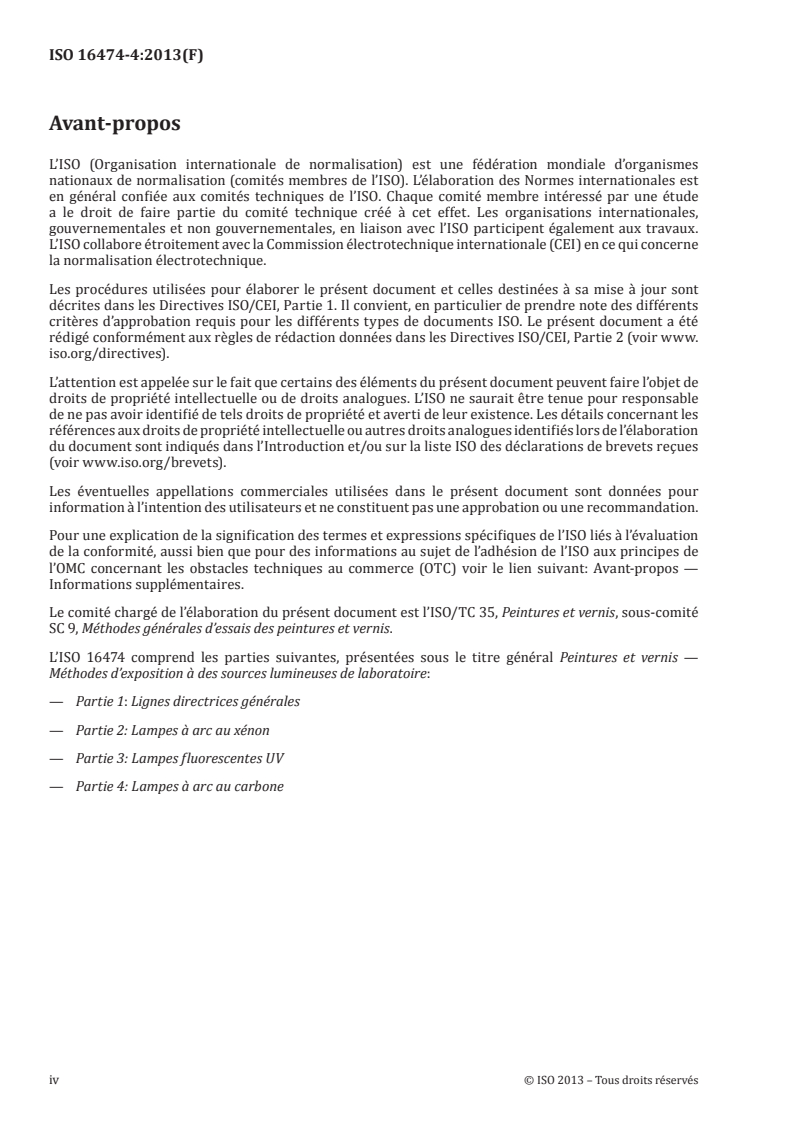

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(voir www.iso.org/brevets).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, aussi bien que pour des informations au sujet de l’adhésion de l’ISO aux principes de
l’OMC concernant les obstacles techniques au commerce (OTC) voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis.
L’ISO 16474 comprend les parties suivantes, présentées sous le titre général Peintures et vernis —
Méthodes d’exposition à des sources lumineuses de laboratoire:
— Partie 1: Lignes directrices générales
— Partie 2: Lampes à arc au xénon
— Partie 3: Lampes fluorescentes UV
— Partie 4: Lampes à arc au carbone
iv © ISO 2013 – Tous droits réservés
Introduction
Les feuils de peintures, de vernis et de matériaux analogues (désignés ci-après simplement sous l’appellation
de feuils) sont exposés à des sources lumineuses de laboratoire, afin de simuler en laboratoire les processus
de vieillissement qui se produisent pendant le vieillissement naturel ou derrière un vitrage de fenêtre.
NORME INTERNATIONALE ISO 16474-4:2013(F)
Peintures et vernis — Méthodes d’exposition à des sources
lumineuses de laboratoire —
Partie 4:
Lampes à arc au carbone
1 Domaine d’application
La présente partie de l’ISO 16474 spécifie des méthodes d’exposition d’éprouvettes à des lampes à arc au
carbone, en présence d’humidité pour reproduire les effets du vieillissement qui se produisent lorsque
des matériaux sont exposés, dans les environnements d’utilisation finale réels, à la lumière du jour ou à
la lumière du jour filtrée à travers un vitrage de fenêtre.
Les éprouvettes sont exposées à des lampes à arc au carbone avec filtre dans des conditions maîtrisées
(température, humidité et/ou mouillage). Différents types de filtres peuvent être utilisés pour simuler
soit une exposition directe à l’environnement, soit une exposition à travers un vitrage de fenêtre.
La préparation des éprouvettes et l’évaluation des résultats sont traitées dans d’autres Normes
internationales concernant les matériaux spécifiques.
Des lignes directrices générales sont données dans l’ISO 16474-1.
NOTE L’exposition des matières plastiques aux lampes à arc au carbone est décrite dans l’ISO 4892-4.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 4582, Plastiques — Détermination des changements de coloration et des variations de propriétés après
exposition à la lumière du jour sous verre, aux agents atmosphériques ou aux sources lumineuses de laboratoire
ISO 4618, Peintures et vernis — Termes et définitions
ISO 9370, Plastiques — Détermination au moyen d’instruments de l’exposition énergétique lors d’essais
d’exposition aux intempéries — Lignes directrices générales et méthode d’essai fondamentale
ISO 16474-1, Peintures et vernis — Méthodes d’exposition à des sources lumineuses de laboratoire —
Partie 1: Lignes directrices générales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4618, ainsi que les
suivants, s’appliquent.
3.1
exposition énergétique
H
quantité d’énergie rayonnante à laquelle un panneau d’essai a été exposé
Note 1 à l’article: L’exposition énergétique est donnée par l’équation HE=⋅dt .
∫
où
H est l’exposition énergétique, en joules par mètre carré;
E est l’éclairement énergétique, en watts par mètre carré;
t est le temps d’exposition, en secondes.
Note 2 à l’article: Si l’éclairement énergétique E est constant pendant toute la durée de l’exposition, l’exposition
énergétique H est donnée simplement par le produit de E par t.
4 Principe
4.1 Les éprouvettes du matériau à soumettre à essai sont exposées à de la lumière générée par une
lampe à arc au carbone et filtrée de manière à simuler un vitrage, à de la chaleur, à de l’humidité relative
et à de l’eau (voir 4.3) dans des conditions environnementales maîtrisées.
4.2 Les conditions d’exposition peuvent varier selon le choix:
a) du type de filtre(s);
b) de la température durant l’exposition à la lumière;
c) de l’humidité relative de l’air dans l’enceinte durant les expositions à la lumière et à l’obscurité,
lorsque des conditions d’essai nécessitant une régulation de l’humidité sont utilisées;
d) du type de mouillage (voir 4.3);
e) de la température de l’eau et du cycle de mouillage;
f) de la durée du cycle de lumière/d’obscurité.
4.3 Le mouillage est en général produit en vaporisant les éprouvettes d’essai avec de l’eau
déminéralisée/déionisée ou par condensation de vapeur d’eau sur les surfaces des éprouvettes.
4.4 Le mode opératoire peut inclure les mesurages de l’éclairement énergétique et de l’exposition
énergétique dans le plan des éprouvettes.
4.5 Il est recommandé d’exposer en même temps que les éprouvettes d’essai un matériau similaire
dont les performances sont connues (un témoin) de façon à fournir un étalon à des fins de comparaison.
4.6 Il convient de ne pas comparer les résultats obtenus à partir d’éprouvettes d’essai exposées dans
des différents types d’appareillage, sauf si une relation statistique appropriée a été établie entre les
appareillages pour le matériau particulier devant être soumis à essai.
5 Appareillage
5.1 Source lumineuse de laboratoire
5.1.1 Généralités
Les sources lumineuses à arc au carbone sont constituées habituellement d’une, de trois ou de quatre
paires d’électrodes de carbone qui contiennent un mélange de sels métalliques de terres rares et
présentent un revêtement de surface constitué d’un métal tel qu
...
NORME ISO
INTERNATIONALE 16474-4
Première édition
2013-11-15
Peintures et vernis — Méthodes
d’exposition à des sources lumineuses
de laboratoire —
Partie 4:
Lampes à arc au carbone
Paints and varnishes — Methods of exposure to laboratory light
sources —
Part 4: Open-flame carbon-arc lamps
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
5.1 Source lumineuse de laboratoire . 2
5.2 Enceinte d’essai . 7
5.3 Radiomètre . 7
5.4 Thermomètre à étalon noir/à panneau noir . 7
5.5 Équipement de mouillage et de régulation de l’humidité . 7
5.6 Porte-éprouvettes . 8
5.7 Appareillage d’évaluation des modifications de propriétés . 8
6 Éprouvettes d’essai . 8
7 Conditions d’exposition . 8
7.1 Température . 8
7.2 Humidité relative de l’air de l’enceinte . 9
7.3 Cycle de vaporisation. 9
8 Mode opératoire. 9
8.1 Généralités . 9
8.2 Montage des éprouvettes d’essai . 9
8.3 Exposition.10
8.4 Durée de l’essai .10
8.5 Mesurage de l’exposition énergétique .10
8.6 Détermination des modifications des propriétés après exposition .11
9 Rapport d’essai .11
Bibliographie .12
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(voir www.iso.org/brevets).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, aussi bien que pour des informations au sujet de l’adhésion de l’ISO aux principes de
l’OMC concernant les obstacles techniques au commerce (OTC) voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis.
L’ISO 16474 comprend les parties suivantes, présentées sous le titre général Peintures et vernis —
Méthodes d’exposition à des sources lumineuses de laboratoire:
— Partie 1: Lignes directrices générales
— Partie 2: Lampes à arc au xénon
— Partie 3: Lampes fluorescentes UV
— Partie 4: Lampes à arc au carbone
iv © ISO 2013 – Tous droits réservés
Introduction
Les feuils de peintures, de vernis et de matériaux analogues (désignés ci-après simplement sous l’appellation
de feuils) sont exposés à des sources lumineuses de laboratoire, afin de simuler en laboratoire les processus
de vieillissement qui se produisent pendant le vieillissement naturel ou derrière un vitrage de fenêtre.
NORME INTERNATIONALE ISO 16474-4:2013(F)
Peintures et vernis — Méthodes d’exposition à des sources
lumineuses de laboratoire —
Partie 4:
Lampes à arc au carbone
1 Domaine d’application
La présente partie de l’ISO 16474 spécifie des méthodes d’exposition d’éprouvettes à des lampes à arc au
carbone, en présence d’humidité pour reproduire les effets du vieillissement qui se produisent lorsque
des matériaux sont exposés, dans les environnements d’utilisation finale réels, à la lumière du jour ou à
la lumière du jour filtrée à travers un vitrage de fenêtre.
Les éprouvettes sont exposées à des lampes à arc au carbone avec filtre dans des conditions maîtrisées
(température, humidité et/ou mouillage). Différents types de filtres peuvent être utilisés pour simuler
soit une exposition directe à l’environnement, soit une exposition à travers un vitrage de fenêtre.
La préparation des éprouvettes et l’évaluation des résultats sont traitées dans d’autres Normes
internationales concernant les matériaux spécifiques.
Des lignes directrices générales sont données dans l’ISO 16474-1.
NOTE L’exposition des matières plastiques aux lampes à arc au carbone est décrite dans l’ISO 4892-4.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 4582, Plastiques — Détermination des changements de coloration et des variations de propriétés après
exposition à la lumière du jour sous verre, aux agents atmosphériques ou aux sources lumineuses de laboratoire
ISO 4618, Peintures et vernis — Termes et définitions
ISO 9370, Plastiques — Détermination au moyen d’instruments de l’exposition énergétique lors d’essais
d’exposition aux intempéries — Lignes directrices générales et méthode d’essai fondamentale
ISO 16474-1, Peintures et vernis — Méthodes d’exposition à des sources lumineuses de laboratoire —
Partie 1: Lignes directrices générales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4618, ainsi que les
suivants, s’appliquent.
3.1
exposition énergétique
H
quantité d’énergie rayonnante à laquelle un panneau d’essai a été exposé
Note 1 à l’article: L’exposition énergétique est donnée par l’équation HE=⋅dt .
∫
où
H est l’exposition énergétique, en joules par mètre carré;
E est l’éclairement énergétique, en watts par mètre carré;
t est le temps d’exposition, en secondes.
Note 2 à l’article: Si l’éclairement énergétique E est constant pendant toute la durée de l’exposition, l’exposition
énergétique H est donnée simplement par le produit de E par t.
4 Principe
4.1 Les éprouvettes du matériau à soumettre à essai sont exposées à de la lumière générée par une
lampe à arc au carbone et filtrée de manière à simuler un vitrage, à de la chaleur, à de l’humidité relative
et à de l’eau (voir 4.3) dans des conditions environnementales maîtrisées.
4.2 Les conditions d’exposition peuvent varier selon le choix:
a) du type de filtre(s);
b) de la température durant l’exposition à la lumière;
c) de l’humidité relative de l’air dans l’enceinte durant les expositions à la lumière et à l’obscurité,
lorsque des conditions d’essai nécessitant une régulation de l’humidité sont utilisées;
d) du type de mouillage (voir 4.3);
e) de la température de l’eau et du cycle de mouillage;
f) de la durée du cycle de lumière/d’obscurité.
4.3 Le mouillage est en général produit en vaporisant les éprouvettes d’essai avec de l’eau
déminéralisée/déionisée ou par condensation de vapeur d’eau sur les surfaces des éprouvettes.
4.4 Le mode opératoire peut inclure les mesurages de l’éclairement énergétique et de l’exposition
énergétique dans le plan des éprouvettes.
4.5 Il est recommandé d’exposer en même temps que les éprouvettes d’essai un matériau similaire
dont les performances sont connues (un témoin) de façon à fournir un étalon à des fins de comparaison.
4.6 Il convient de ne pas comparer les résultats obtenus à partir d’éprouvettes d’essai exposées dans
des différents types d’appareillage, sauf si une relation statistique appropriée a été établie entre les
appareillages pour le matériau particulier devant être soumis à essai.
5 Appareillage
5.1 Source lumineuse de laboratoire
5.1.1 Généralités
Les sources lumineuses à arc au carbone sont constituées habituellement d’une, de trois ou de quatre
paires d’électrodes de carbone qui contiennent un mélange de sels métalliques de terres rares et
présentent un revêtement de surface constitué d’un métal tel qu
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
