ISO 19085-16:2021
(Main)Woodworking machines — Safety — Part 16: Table band saws and band re-saws
Woodworking machines — Safety — Part 16: Table band saws and band re-saws
This document gives the safety requirements and measures for table band saws and band resaws, with manual loading and/or unloading and suitable for continuous production use, hereinafter referred to as “machines”. The machines are designed to cut solid wood and material with similar physical characteristics to wood. It deals with all significant hazards, hazardous situations and events, listed in Annex A, relevant to the machines, when operated, adjusted and maintained as intended and under the conditions foreseen by the manufacturer; reasonably foreseeable misuse has been considered too. Also, transport, assembly, dismantling, disabling and scrapping phases have been taken into account. It is also applicable to machines fitted with one or more of the following devices/additional working units, whose hazards have been dealt with: a) device to tilt the table; b) device to tilt the saw unit. This document does not apply to: 1) machines driven by combustion engines or power take offs (PTO); 2) log band sawing machines; NOTE Log band sawing machines are covered by EN 1807-2:2013. 3) horizontal band saws and band resaws; 4) machines designed for cross-cutting of firewood. This document does not deal with hazards related to the combination of a single machine being used with any other machine (as part of a line). This document is not applicable to machines intended for use in potentially explosive atmospheres or to machines manufactured prior to the date of its publication.
Machines à bois — Sécurité — Partie 16: Scies à ruban à table et scies à ruban à refendre
Le présent document donne les exigences et les mesures de sécurité pour les scies à ruban à table et les scies à ruban à refendre à chargement et/ou déchargement manuel et adaptée à l'utilisation en production continue, ci-après désignées «machines». Les machines sont conçues pour couper du bois massif et un matériau ayant des caractéristiques physiques similaires à celles du bois. Il traite de tous les phénomènes dangereux, situations et événements dangereux significatifs, énumérés à l’Annexe A, applicables aux machines lorsqu’elles sont utilisées, réglées et entretenues comme prévu et dans les conditions prévues par le fabricant; une mauvaise utilisation raisonnablement prévisible a également été prise en compte. Les phases de transport, d’assemblage, de démontage, de mise hors service et de mise au rebut ont également été prises en compte. Il est également applicable aux machines équipées d’un ou plusieurs des dispositifs/unités de travail supplémentaires suivants, dont les phénomènes dangereux ont été traités: a) dispositif d’inclinaison de la table; b) dispositif d’inclinaison de l’unité de sciage. Le présent document ne s’applique pas: 1) aux machines entraînées par des moteurs à combustion ou des prises de force (PTO); 2) aux machines à scier à ruban pour grumes; NOTE Les machines à scier à ruban pour grumes sont couvertes par l’EN 1807‑2:2013. 3) aux scies à ruban et scies à ruban à refendre horizontales; 4) aux machines conçues pour le tronçonnage de bûches; Le présent document ne traite pas des phénomènes dangereux liés à la combinaison d’une machine simple utilisée avec toute autre machine (comme partie d’une ligne de production). Le présent document n’est pas applicable aux machines prévues pour une utilisation en atmosphères explosibles, ni aux machines fabriquées avant sa date de publication.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 19085-16
First edition
2021-10
Woodworking machines — Safety —
Part 16:
Table band saws and band re-saws
Machines à bois — Sécurité —
Partie 16: Scies à ruban à table et scies à ruban à refendre
Reference number
ISO 19085-16:2021(E)
© ISO 2021
---------------------- Page: 1 ----------------------
ISO 19085-16:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 19085-16:2021(E)
Contents Page
Foreword .v
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Safety requirements and measures for controls . 6
4.1 Safety and reliability of control systems. 6
4.2 Control devices . 6
4.3 Start . 6
4.3.1 Direct start . 6
4.3.2 Start via control power-on . 6
4.4 Safe stops . 6
4.4.1 General . 6
4.4.2 Normal stop . 6
4.4.3 Operational stop . 6
4.4.4 Emergency stop . 6
4.5 Braking function of tools . 6
4.6 Mode selection . 6
4.7 Tool speed changing . 7
4.7.1 Speed changing by shifting the belts on the pulleys . 7
4.7.2 Speed changing by incremental speed change motor . 7
4.7.3 Infinitely variable speed by frequency inverter . 7
4.8 Failure of any power supply . 7
4.9 Manual reset control . 7
4.10 Standstill detection and monitoring . 7
4.11 Machine moving parts speed monitoring. 7
4.12 Time delay. 7
4.13 Teleservice . 7
5 Safety requirements and measures for protection against mechanical hazards .8
5.1 Stability . 8
5.2 Risk of break-up during operation . 8
5.3 Tool and tool fixing design . 8
5.3.1 General . 8
5.3.2 Spindle locking . 8
5.3.3 Circular saw blade fixing device . 8
5.3.4 Flange dimensions for circular saw blades . 8
5.3.5 Band saw blade straining and tracking . 8
5.3.6 Band saw blade guides . 9
5.4 Braking . 11
5.4.1 Braking of tools . 11
5.4.2 Maximum run-down time . 11
5.4.3 Brake release . 11
5.5 Safeguards . 11
5.5.1 Fixed guards . 11
5.5.2 Interlocking movable guards . 11
5.5.3 Hold-to-run control . 11
5.5.4 Two-hand control . 11
5.5.5 Electro-sensitive protective equipment (ESPE) . 11
5.5.6 Pressure-sensitive protective equipment (PSPE) .12
5.5.7 Enabling control .12
5.6 Prevention of access to hazardous moving parts .12
5.6.1 Guarding of the non-cutting area of the band saw blade .12
iii
© ISO 2021 – All rights reserved
---------------------- Page: 3 ----------------------

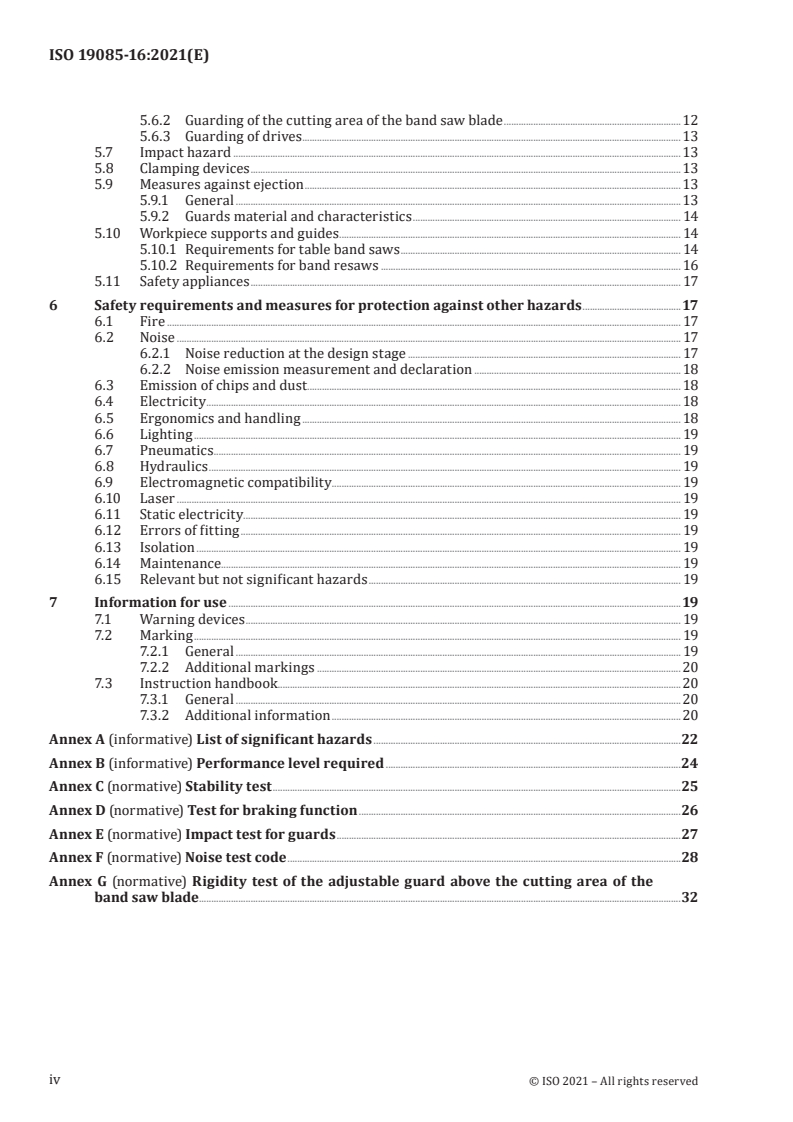

ISO 19085-16:2021(E)
5.6.2 Guarding of the cutting area of the band saw blade .12
5.6.3 Guarding of drives . 13
5.7 Impact hazard . 13
5.8 Clamping devices .13
5.9 Measures against ejection . 13
5.9.1 General .13
5.9.2 Guards material and characteristics . 14
5.10 Workpiece supports and guides . 14
5.10.1 Requirements for table band saws . 14
5.10.2 Requirements for band resaws . 16
5.11 Safety appliances . 17
6 Safety requirements and measures for protection against other hazards .17
6.1 Fire . 17
6.2 Noise . 17
6.2.1 Noise reduction at the design stage . 17
6.2.2 Noise emission measurement and declaration . 18
6.3 Emission of chips and dust . 18
6.4 Electricity . 18
6.5 Ergonomics and handling . 18
6.6 Lighting . 19
6.7 Pneumatics . 19
6.8 Hydraulics . 19
6.9 Electromagnetic compatibility. 19
6.10 Laser . 19
6.11 Static electricity. 19
6.12 Errors of fitting . 19
6.13 Isolation . 19
6.14 Maintenance . 19
6.15 Relevant but not significant hazards . 19
7 Information for use .19
7.1 Warning devices . 19
7.2 Marking . 19
7.2.1 General . 19
7.2.2 Additional markings . 20
7.3 Instruction handbook.20
7.3.1 General .20
7.3.2 Additional information .20
Annex A (informative) List of significant hazards .22
Annex B (informative) Performance level required .24
Annex C (normative) Stability test .25
Annex D (normative) Test for braking function .26
Annex E (normative) Impact test for guards .27
Annex F (normative) Noise test code .28
Annex G (normative) Rigidity test of the adjustable guard above the cutting area of the
band saw blade . .32
iv
© ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 19085-16:2021(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 39, Machine tools, Subcommittee SC 4
Woodworking machines, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 142, Woodworking machines – Safety, in accordance with the Agreement
on technical cooperation between ISO and CEN (Vienna Agreement).
This document is intended to be used in conjunction with ISO 19085-1:2021, which gives requirements
common to different machine types.
A list of all parts in the ISO 19085 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
© ISO 2021 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 19085-16:2021(E)
Introduction
The ISO 19085 series of International Standards provides technical safety requirements for the design
and construction of woodworking machinery. It concerns designers, manufacturers, suppliers and
importers of the machines specified in the Scope. It also includes a list of informative items that the
manufacturer will need to give to the user.
This document is a type-C standard as stated in ISO 12100.
This document is of relevance, in particular, for the following stakeholder groups representing the
market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);
— health and safety bodies (regulators, accident prevention organisations, market surveillance etc.)
Others can be affected by the level of machinery safety achieved with the means of the document by the
above-mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);
— machine users/employees (e.g. trade unions, organizations for people with special needs);
— service providers, e. g. for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).
The above-mentioned stakeholder groups have been given the possibility to participate in the drafting
process of this document.
The machinery concerned and the extent to which hazards, hazardous situations or hazardous events
are covered are indicated in the Scope of this document.
When requirements of this type-C standard are different from those which are stated in type-A or
type-B standards, the requirements of this type-C standard take precedence over the requirements of
the other standards for machines that have been designed and built according to the requirements of
this type-C standard.
The full set of requirements for a particular type of woodworking machine are those given in the part of
ISO 19085 applicable to that type, together with the relevant requirements from ISO 19085-1:2021, to
the extent specified in the Scope of the applicable part of ISO 19085.
As far as possible, the safety requirements of parts of the ISO 19085 series refer to the relevant clauses
of ISO 19085-1. Each part contains replacements and additions to the common requirements given in
ISO 19085-1.
Clauses 1 to 3 are specific to each part and, therefore, replace ISO 19085-1:2021, Clauses 1 to 3.
For Clauses 4 to 7 and the annexes, ISO 19085-1:2021, Clauses 4 to 7 and Annexes, can be:
— confirmed as a whole;
— confirmed with additions;
— excluded in total; or
— replaced with specific text.
This is indicated by one of the following possible statements:
— “ISO 19085-1:2021, [subclause/Annex], applies.”;
vi
© ISO 2021 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 19085-16:2021(E)
— “ISO 19085-1:2021, [subclause/Annex], applies with the following additions.” or “ISO 19085-
1:2021, [subclause/Annex], applies with the following additions, subdivided into further specific
subclauses.”;
— “ISO 19085-1:2021, [subclause/Annex], does not apply.”;
— “ISO 19085-1:2021, [subclause/Annex], is replaced by the following text.” or “ISO 19085-1:2021,
[subclause/Annex], is replaced by the following text, subdivided into further specific subclauses.”.
Other subclauses and annexes specific to this document are indicated by the introductory sentence:
“Subclause/Annex specific to this document.”.
vii
© ISO 2021 – All rights reserved
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 19085-16:2021(E)
Woodworking machines — Safety —
Part 16:
Table band saws and band re-saws
1 Scope
This document gives the safety requirements and measures for table band saws and band resaws, with
manual loading and/or unloading and suitable for continuous production use, hereinafter referred to as
“machines”.
The machines are designed to cut solid wood and material with similar physical characteristics to wood.
It deals with all significant hazards, hazardous situations and events, listed in Annex A, relevant to the
machines, when operated, adjusted and maintained as intended and under the conditions foreseen by
the manufacturer; reasonably foreseeable misuse has been considered too. Also, transport, assembly,
dismantling, disabling and scrapping phases have been taken into account.
It is also applicable to machines fitted with one or more of the following devices/additional working
units, whose hazards have been dealt with:
a) device to tilt the table;
b) device to tilt the saw unit.
This document does not apply to:
1) machines driven by combustion engines or power take offs (PTO);
2) log band sawing machines;
NOTE Log band sawing machines are covered by EN 1807-2:2013.
3) horizontal band saws and band resaws;
4) machines designed for cross-cutting of firewood.
This document does not deal with hazards related to the combination of a single machine being used
with any other machine (as part of a line).
This document is not applicable to machines intended for use in potentially explosive atmospheres or to
machines manufactured prior to the date of its publication.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4871:1996, Acoustics — Declaration and verification of noise emission values of machinery and
equipment
ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 13849-1:2015, Safety of machinery — Safety-related parts of control systems — Part 1: General
principles for design
1
© ISO 2021 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 19085-16:2021(E)
ISO 19085-1:2021, Woodworking machines — Safety — Part 1: Common requirements
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12100:2010, ISO 13849-
1:2015, ISO 19085-1:2021 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
band sawing machine
sawing machine with one saw blade in the form of a continuous band mounted on and running between
two or more band saw blade wheels
3.2
table band saw
hand-fed band sawing machine (3.1) with a fixed or tiltable table or a tiltable saw unit
Note 1 to entry: See Figures 1, 3 and 4.
3.3
band resaw
band sawing machine (3.1) with integrated feed of the workpiece
Note 1 to entry: See Figure 2.
Note 2 to entry: Band resaws can be in vertical or tilted orientation.
3.4
band saw blade straining
force exerted on the band saw blade to keep it in position on the band saw blade wheels during cutting
Note 1 to entry: See Figure 6.
3.5
band saw blade tracking
means used to maintain the position of the band saw blade on the band saw blade wheels
Note 1 to entry: See Figure 5.
3.6
tracking mode
mode to allow tracking adjustment during un-braked run-down of the power-driven wheel, e.g. by
adjustment of the inclination of one of the band saw blade wheels
2
© ISO 2021 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 19085-16:2021(E)
Key
1 table 5 bottom band saw blade wheel
2 adjustable fence 6 start and stop controls
3 band saw blade 7 guards for the band saw blade wheels
4 top band saw blade wheel 8 adjustable guard for the band saw blade
Figure 1 — Parts of a table band saw (guards opened, e.g. for tool change)
3
© ISO 2021 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 19085-16:2021(E)
Key
1 workpiece guiding system (fe
...
NORME ISO
INTERNATIONALE 19085-16
Première édition
2021-10
Machines à bois — Sécurité —
Partie 16:
Scies à ruban à table et scies à ruban à
refendre
Woodworking machines — Safety —
Part 16: Table band saws and band re-saws
Numéro de référence
ISO 19085-16:2021(F)
© ISO 2021
---------------------- Page: 1 ----------------------
ISO 19085-16:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 19085-16:2021(F)
Sommaire Page
Avant-propos .v
Introduction . vi
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 2
4 Exigences et mesures de sécurité pour les commandes . 6
4.1 Sécurité et fiabilité des systèmes de commande . 6
4.2 Dispositifs de commande . 6
4.3 Démarrage . 6
4.3.1 Démarrage direct . 6
4.3.2 Démarrage par commande de mise sous tension . 6
4.4 Arrêts sûrs . 6
4.4.1 Généralités . 6
4.4.2 Arrêt normal . 6
4.4.3 Arrêt de fonctionnement . 6
4.4.4 Arrêt d’urgence . 6
4.5 Fonction de freinage des outils . 6
4.6 Sélection du mode de fonctionnement . 6
4.7 Changement de vitesse de l’outil . 7
4.7.1 Changement de vitesse par déplacement des courroies sur les poulies . 7
4.7.2 Changement de vitesse par moteur à changement incrémental de vitesse . 7
4.7.3 Vitesse variable en continu par convertisseur de fréquence . 7
4.8 Défaillance de toute alimentation en énergie . 7
4.9 Commande de réarmement manuel. 7
4.10 Détection et surveillance de l’arrêt . 7
4.11 Surveillance de la vitesse des parties mobiles de la machine . 7
4.12 Temporisation . 7
4.13 Téléservice . 7
5 Exigences et mesures de sécurité pour la protection contre les phénomènes
dangereux mécaniques .8
5.1 Stabilité . 8
5.2 Risque de rupture pendant le fonctionnement . 8
5.3 Conception de l'outil et de la fixation de l’outil . 8
5.3.1 Généralités . 8
5.3.2 Blocage de l’arbre . 8
5.3.3 Dispositif de fixation de la lame de scie circulaire . 8
5.3.4 Dimensions du flasque pour les lames de scie circulaires . 8
5.3.5 Tension et positionnement de la lame de scie à ruban . 8
5.3.6 Guides de lame de scie à ruban . 9
5.4 Freinage . 11
5.4.1 Freinage des outils . 11
5.4.2 Temps d’arrêt maximal . 11
5.4.3 Relâchement du frein . . 11
5.5 Protecteurs . 11
5.5.1 Protecteurs fixes . 11
5.5.2 Protecteurs mobiles verrouillés . 11
5.5.3 Commande nécessitant une action maintenue . 11
5.5.4 Commande bimanuelle . 11
5.5.5 Équipement de protection électro-sensible (ESPE) . 11
5.5.6 Équipement de protection sensible à la pression (PSPE).12
5.5.7 Commande de validation .12
5.6 Prévention de l’accès aux parties mobiles dangereuses .12
iii
© ISO 2021 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 19085-16:2021(F)
5.6.1 Protection de la partie non travaillante de la lame de scie à ruban .12
5.6.2 Protection de la partie travaillante de la lame de scie à ruban .12
5.6.3 Protection des entraînements . 13
5.7 Phénomène dangereux de choc . 13
5.8 Dispositifs de bridage . 13
5.9 Mesures contre l’éjection. 14
5.9.1 Généralités . 14
5.9.2 Matériaux et caractéristiques des protecteurs . 14
5.10 Supports et guides de pièce . . 14
5.10.1 Exigences pour les scies à ruban à table . 14
5.10.2 Exigences pour les scies à ruban à refendre . 16
5.11 Accessoires de sécurité . 17
6 Exigences et mesures de sécurité pour la protection contre d’autres phénomènes
dangereux .17
6.1 Incendie . 17
6.2 Bruit . 18
6.2.1 Réduction du bruit au stade de la conception . 18
6.2.2 Mesurage et déclaration de l’émission sonore . 18
6.3 Émission des copeaux et poussières . 18
6.4 Électricité . 19
6.5 Ergonomie et manutention . 19
6.6 Éclairage . 19
6.7 Équipements pneumatiques . 19
6.8 Équipements hydrauliques . 19
6.9 Compatibilité électromagnétique . 19
6.10 Laser . 19
6.11 Électricité statique . . 19
6.12 Erreurs de montage. 19
6.13 Isolation . 19
6.14 Maintenance . 19
6.15 Phénomènes dangereux pertinents mais non significatifs . 19
7 Informations pour l’utilisation .20
7.1 Dispositifs d’avertissement . 20
7.2 Marquages . 20
7.2.1 Généralités .20
7.2.2 Marquages supplémentaires . 20
7.3 Notice d’instructions . 20
7.3.1 Généralités .20
7.3.2 Informations supplémentaires . 20
Annexe A (informative) Liste des phénomènes dangereux significatifs .22
Annexe B (informative) Niveaux de performance requis .24
Annexe C (normative) Essai de stabilité .25
Annexe D (normative) Essais de la fonction de freinage .26
Annexe E (normative) Essai de choc pour les protecteurs .27
Annexe F (normative) Code d’essai acoustique .28
Annexe G (normative) Essai de rigidité du protecteur réglable au-dessus de la zone de
coupe de la lame de scie à ruban .32
iv
© ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 19085-16:2021(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 39, Machines-outils, sous-comité SC 4,
Machines à bois, en collaboration avec le comité technique CEN/TC 142, Machines à bois - Sécurité, du
Comité européen de normalisation (CEN) conformément à l'accord de coopération technique entre l'ISO
et le CEN (Accord de Vienne).
Le présent document est destiné à être utilisé conjointement avec l’ISO 19085-1:2021, qui donne les
exigences communes aux différents types de machines.
Une liste de toutes les parties de la série ISO 19085 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
© ISO 2021 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 19085-16:2021(F)
Introduction
La série de Normes internationales ISO 19085 fournit les exigences techniques de sécurité pour
la conception et la fabrication des machines à bois. Elle concerne les concepteurs, les fabricants, les
fournisseurs et les importateurs des machines spécifiées dans le Domaine d’application. Elle comprend
également une liste de points informatifs que le fabricant aura à fournir à l’utilisateur.
Le présent document une norme de type C tel que mentionné dans l’ISO 12100.
Le présent document concerne, en particulier, les groupes de parties prenantes suivants représentant
les acteurs du marché dans le domaine de la sécurité des machines:
— fabricants de machines (petites, moyennes et grandes entreprises);
— organismes de santé et de sécurité (autorités réglementaires, organismes de prévention des risques
professionnels, surveillance du marché, etc.).
D’autres partenaires peuvent être concernés par le niveau de sécurité des machines atteint à l’aide du
document par les groupes de parties prenantes mentionnées ci-dessus:
— utilisateurs de machines/employeurs (petites, moyennes et grandes entreprises);
— utilisateurs de machines/salariés (par exemple syndicats de salariés, organisations représentant
des personnes ayant des besoins particuliers);
— prestataires de services, par exemple sociétés de maintenance (petites, moyennes et grandes
entreprises);
— consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).
Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer à l'élaboration
du présent document.
Les machines concernées et l’étendue des phénomènes dangereux, situations dangereuses ou
événements dangereux couverts sont indiquées dans le Domaine d’application du présent document.
Lorsque des exigences de la présente norme de type C sont différentes de celles énoncées dans les
normes de type A ou de type B, les exigences de la présente norme de type C ont priorité sur les exigences
des autres normes pour les machines ayant été conçues et fabriquées conformément aux exigences de la
présente norme de type C.
L’ensemble des exigences pour un type particulier de machine à bois sont celles données dans la partie
de l’ISO 19085 applicable à ce type, conjointement avec les exigences pertinentes de l’ISO 19085-1:2021,
dans l’étendue spécifiée dans le Domaine d’application de la partie applicable de l’ ISO 19085.
Dans la mesure du possible, les exigences de sécurité des parties de la série ISO 19085 font référence
aux sections pertinentes de l’ISO 19085-1. Chaque partie contient des remplacements et des ajouts aux
exigences communes données dans l’ISO 19085-1.
Les Articles 1 à 3 sont spécifiques à chaque partie et, par conséquent, remplacent l'ISO 19085‑1:2021,
Articles 1 à 3.
Pour les Articles 4 à 7 et les annexes, l'ISO 19085-1:2021, Articles 4 à 7 et les annexes, chaque paragraphe
peut être:
— confirmé dans son intégralité;
— confirmé avec des ajouts
— exclu en totalité; ou
— remplacé par un texte spécifique
vi
© ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 19085-16:2021(F)
Cela est indiqué par l’un des énoncés possibles suivants:
— «L’ISO 19085-1:2021, [paragraphe/Annexe], s’applique»;
— «L’ISO 19085-1:2021, [paragraphe/Annexe], s’applique avec les ajouts suivants» ou «L’ISO 19085-
1:2021, [paragraphe/Annexe], s’applique avec les ajouts suivants, divisés en de nouveaux paragraphes
spécifiques»;
— «L’ISO 19085-1:2021, [paragraphe/Annexe], ne s’applique pas»;
— «L’ISO 19085-1:2021, [paragraphe/Annexe], est remplacé par le texte suivant» ou «L’ISO 19085-
1:2021, [paragraphe/Annexe], est remplacé par le texte suivant, divisé en de nouveaux paragraphes
spécifiques».
Les autres paragraphes et annexes spécifiques au présent document sont indiqués par la phrase
introductive: «Paragraphe/Annexe spécifique au présent document».
vii
© ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 19085-16:2021(F)
Machines à bois — Sécurité —
Partie 16:
Scies à ruban à table et scies à ruban à refendre
1 Domaine d'application
Le présent document donne les exigences et les mesures de sécurité pour les scies à ruban à table et
les scies à ruban à refendre à chargement et/ou déchargement manuel et adaptée à l'utilisation en
production continue, ci-après désignées «machines».
Les machines sont conçues pour couper du bois massif et un matériau ayant des caractéristiques
physiques similaires à celles du bois.
Il traite de tous les phénomènes dangereux, situations et événements dangereux significatifs, énumérés
à l’Annexe A, applicables aux machines lorsqu’elles sont utilisées, réglées et entretenues comme prévu
et dans les conditions prévues par le fabricant; une mauvaise utilisation raisonnablement prévisible
a également été prise en compte. Les phases de transport, d’assemblage, de démontage, de mise hors
service et de mise au rebut ont également été prises en compte.
Il est également applicable aux machines équipées d’un ou plusieurs des dispositifs/unités de travail
supplémentaires suivants, dont les phénomènes dangereux ont été traités:
a) dispositif d’inclinaison de la table;
b) dispositif d’inclinaison de l’unité de sciage.
Le présent document ne s’applique pas:
1) aux machines entraînées par des moteurs à combustion ou des prises de force (PTO);
2) aux machines à scier à ruban pour grumes;
NOTE Les machines à scier à ruban pour grumes sont couvertes par l’EN 1807-2:2013.
3) aux scies à ruban et scies à ruban à refendre horizontales;
4) aux machines conçues pour le tronçonnage de bûches;
Le présent document ne traite pas des phénomènes dangereux liés à la combinaison d’une machine
simple utilisée avec toute autre machine (comme partie d’une ligne de production).
Le présent document n’est pas applicable aux machines prévues pour une utilisation en atmosphères
explosibles, ni aux machines fabriquées avant sa date de publication.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 4871:1996, Acoustique — Déclaration et vérification des valeurs d'émission sonore des machines et
équipements
1
© ISO 2021 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 19085-16:2021(F)
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13849-1:2015, Sécurité des machines — Parties des systèmes de commande relatives à la sécurité —
Partie 1: Principes généraux de conception
ISO 19085-1:2021, Machines à bois — Sécurité — Partie 1: Exigences communes
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 12100:2010,
l'ISO 13849-1:2015 et l'ISO 19085-1:2021, ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
machine à scier à ruban
machine à scier équipée d’une lame de scie ayant la forme d’un ruban continu monté et fonctionnant
entre deux volants de lame de scie à ruban ou plus
3.2
scie à ruban à table
machine à scier à ruban (3.1) manuelle avec une table fixe ou inclinable ou une unité de sciage inclinable
Note 1 à l'article: Voir les Figures 1, 3 et 4.
3.3
scie à ruban à refendre
machine à scier à ruban (3.1) équipée d’un système d’avance intégré de la pièce
Note 1 à l'article: Voir la Figure 2.
Note 2 à l'article: Les scies à ruban à refendre peuvent être verticales ou à orientation inclinée.
3.4
tension de la lame de scie à ruban
force exercée sur la lame de scie à ruban pour la
...
FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 19085-16
ISO/TC 39/SC 4
Woodworking machines — Safety —
Secretariat: UNI
Voting begins on:
Part 16:
2021-05-24
Table band saws and band re-saws
Voting terminates on:
2021-07-19
Machines à bois — Sécurité —
Partie 16: Scies à ruban à table et scies à ruban à refendre
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 19085-16:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 19085-16:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 19085-16:2021(E)
Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Safety requirements and measures for controls . 6
4.1 Safety and reliability of control systems . 6
4.2 Control devices . 6
4.3 Start . 6
4.3.1 Direct start . 6
4.3.2 Start via control power-on . 6
4.4 Safe stops . 6
4.4.1 General. 6
4.4.2 Normal stop . 6
4.4.3 Operational stop . 6
4.4.4 Emergency stop . 6
4.5 Braking function of tools . 6
4.6 Mode selection . 6
4.7 Tool speed changing . 7
4.7.1 Speed changing by shifting the belts on the pulleys . 7
4.7.2 Speed changing by incremental speed change motor . 7
4.7.3 Infinitely variable speed by frequency inverter . 7
4.8 Failure of any power supply . 7
4.9 Manual reset control . 7
4.10 Standstill detection and monitoring . 7
4.11 Machine moving parts speed monitoring . 7
4.12 Time delay . 7
4.13 Teleservice . 7
5 Safety requirements and measures for protection against mechanical hazards .8
5.1 Stability . 8
5.2 Risk of break-up during operation . 8
5.3 Tool and tool fixing design . 8
5.3.1 General. 8
5.3.2 Spindle locking . 8
5.3.3 Circular saw blade fixing device . 8
5.3.4 Flange dimensions for circular saw blades . 8
5.3.5 Band saw blade straining and tracking . 8
5.3.6 Band saw blade guides . 9
5.4 Braking .11
5.4.1 Braking of tools .11
5.4.2 Maximum run-down time .11
5.4.3 Brake release .11
5.5 Safeguards .11
5.5.1 Fixed guards .11
5.5.2 Interlocking movable guards.11
5.5.3 Hold-to-run control .11
5.5.4 Two-hand control .11
5.5.5 Electro-sensitive protective equipment (ESPE) .11
5.5.6 Pressure-sensitive protective equipment (PSPE).12
5.5.7 Enabling control .12
5.6 Prevention of access to hazardous moving parts .12
5.6.1 Guarding of the non-cutting area of the band saw blade .12
© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 19085-16:2021(E)
5.6.2 Guarding of the cutting area of the band saw blade .12
5.6.3 Guarding of drives .13
5.7 Impact hazard .13
5.8 Clamping devices .13
5.9 Measures against ejection .13
5.9.1 General.13
5.9.2 Guards material and characteristics .14
5.10 Workpiece supports and guides .14
5.10.1 Requirements for table band saws .14
5.10.2 Requirements for band resaws.16
5.11 Safety appliances .17
6 Safety requirements and measures for protection against other hazards .17
6.1 Fire . .17
6.2 Noise .17
6.2.1 Noise reduction at the design stage .17
6.2.2 Noise emission measurement and declaration .18
6.3 Emission of chips and dust .18
6.4 Electricity .18
6.5 Ergonomics and handling .18
6.6 Lighting .19
6.7 Pneumatics .19
6.8 Hydraulics .19
6.9 Electromagnetic compatibility .19
6.10 Laser .19
6.11 Static electricity .19
6.12 Errors of fitting .19
6.13 Isolation .19
6.14 Maintenance .19
6.15 Relevant but not significant hazards .19
7 Information for use .19
7.1 Warning devices .19
7.2 Marking .19
7.2.1 General.19
7.2.2 Additional markings .20
7.3 Instruction handbook .20
7.3.1 General.20
7.3.2 Additional information .20
Annex A (informative) List of significant hazards.22
Annex B (informative) Performance level required .24
Annex C (normative) Stability test .25
Annex D (normative) Test for braking function .26
Annex E (normative) Impact test for guards .27
Annex F (normative) Noise test code .28
Annex G (normative) Rigidity test of the adjustable guard above the cutting area of the
band saw blade .32
Annex ZA (informative) Relationship between this European Standard and the essential
requirements of Directive 2006/42/EC aimed to be covered .33
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 19085-16:2021(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 39, Machine tools, Subcommittee SC 4
Woodworking machines, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 142, Woodworking machines – Safety, in accordance with the Agreement
on technical cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
This document is intended to be used in conjunction with ISO 19085-1:2021, which gives requirements
common to different machine types.
A list of all parts in the ISO 19085 series can be found on the ISO website.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO/FDIS 19085-16:2021(E)
Introduction
The ISO 19085 series of International Standards provides technical safety requirements for the design
and construction of woodworking machinery. It concerns designers, manufacturers, suppliers and
importers of the machines specified in the Scope. It also includes a list of informative items that the
manufacturer will need to give to the user.
This document is a type-C standard as stated in ISO 12100.
This document is of relevance, in particular, for the following stakeholder groups representing the
market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);
— health and safety bodies (regulators, accident prevention organisations, market surveillance etc.)
Others can be affected by the level of machinery safety achieved with the means of the document by the
above-mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);
— machine users/employees (e.g. trade unions, organizations for people with special needs);
— service providers, e. g. for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).
The above-mentioned stakeholder groups have been given the possibility to participate in the drafting
process of this document.
The machinery concerned and the extent to which hazards, hazardous situations or hazardous events
are covered are indicated in the Scope of this document.
When requirements of this type-C standard are different from those which are stated in type-A or
type-B standards, the requirements of this type-C standard take precedence over the requirements of
the other standards for machines that have been designed and built according to the requirements of
this type-C standard.
The full set of requirements for a particular type of woodworking machine are those given in the part of
ISO 19085 applicable to that type, together with the relevant requirements from ISO 19085-1:2021, to
the extent specified in the Scope of the applicable part of ISO 19085.
As far as possible, the safety requirements of parts of the ISO 19085 series refer to the relevant clauses
of ISO 19085-1. Each part contains replacements and additions to the common requirements given in
ISO 19085-1.
Clauses 1 to 3 are specific to each part and, therefore, replace ISO 19085-1:2021, Clauses 1 to 3.
For Clauses 4 to 7 and the annexes, ISO 19085-1:2021, Clauses 4 to 7 and Annexes, can be:
— confirmed as a whole;
— confirmed with additions;
— excluded in total; or
— replaced with specific text.
This is indicated by one of the following possible statements:
— “ISO 19085-1:2021, [subclause/Annex], applies.”;
vi © ISO 2021 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/FDIS 19085-16:2021(E)
— “ISO 19085-1:2021, [subclause/Annex], applies with the following additions.” or “ISO 19085-1:2021,
[subclause/Annex], applies with the following additions, subdivided into further specific subclauses.”;
— “ISO 19085-1:2021, [subclause/Annex], does not apply.”;
— “ISO 19085-1:2021, [subclause/Annex], is replaced by the following text.” or “ISO 19085-1:2021,
[subclause/Annex], is replaced by the following text, subdivided into further specific subclauses.”.
Other subclauses and annexes specific to this document are indicated by the introductory sentence:
“Subclause/Annex specific to this document.”.
© ISO 2021 – All rights reserved vii
---------------------- Page: 7 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 19085-16:2021(E)
Woodworking machines — Safety —
Part 16:
Table band saws and band re-saws
1 Scope
This document gives the safety requirements and measures for table band saws and band resaws, with
manual loading and/or unloading and suitable for continuous production use, hereinafter referred to as
“machines”.
The machines are designed to cut solid wood and material with similar physical characteristics to
wood.
It deals with all significant hazards, hazardous situations and events, listed in Annex A, relevant to the
machines, when operated, adjusted and maintained as intended and under the conditions foreseen by
the manufacturer; reasonably foreseeable misuse has been considered too. Also, transport, assembly,
dismantling, disabling and scrapping phases have been taken into account.
It is also applicable to machines fitted with one or more of the following devices/additional working
units, whose hazards have been dealt with:
a) device to tilt the table;
b) device to tilt the saw unit.
This document does not apply to:
1) machines driven by combustion engines or power take offs (PTO);
2) log band sawing machines;
NOTE Log band sawing machines are covered by EN 1807-2:2013.
3) horizontal band saws and band resaws;
4) machines designed for cross-cutting of firewood.
This document does not deal with hazards related to the combination of a single machine being used
with any other machine (as part of a line).
This document is not applicable to machines intended for use in potentially explosive atmospheres or to
machines manufactured prior to the date of its publication.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4871:1996, Acoustics — Declaration and verification of noise emission values of machinery and
equipment
ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
© ISO 2021 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO/FDIS 19085-16:2021(E)
ISO 13849-1:2015, Safety of machinery — Safety-related parts of control systems — Part 1: General
principles for design
ISO 19085-1:2021, Woodworking machines — Safety — Common requirements
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12100:2010, ISO 13849-1:2015,
ISO 19085-1:2021 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
band sawing machine
sawing machine with one saw blade in the form of a continuous band mounted on and running between
two or more band saw blade wheels
3.2
table band saw
hand-fed band sawing machine (3.1) with a fixed or tiltable table or a tiltable saw unit
Note 1 to entry: See Figures 1, 3 and 4.
3.3
band resaw
band sawing machine (3.1) with integrated feed of the workpiece
Note 1 to entry: See Figure 2.
Note 2 to entry: Band resaws can be in vertical or tilted orientation.
3.4
band saw blade straining
force exerted on the band saw blade to keep it in position on the band saw blade wheels during cutting
Note 1 to entry: See Figure 6.
3.5
band saw blade tracking
means used to
...
PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 19085-16
ISO/TC 39/SC 4
Machines à bois — Sécurité —
Secrétariat: UNI
Début de vote:
Partie 16:
2021-05-24
Scies à ruban à table et scies à ruban à
Vote clos le:
refendre
2021-07-19
Woodworking machines — Safety —
Part 16: Table band saws and band re-saws
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 19085-16:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 19085-16:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 19085-16:2021(F)
Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Exigences et mesures de sécurité pour les commandes . 6
4.1 Sécurité et fiabilité des systèmes de commande . 6
4.2 Dispositifs de commande . 6
4.3 Démarrage . 6
4.3.1 Démarrage direct . 6
4.3.2 Démarrage par commande de mise sous tension . 6
4.4 Arrêts sûrs . 6
4.4.1 Généralités . 6
4.4.2 Arrêt normal . 6
4.4.3 Arrêt de fonctionnement . 6
4.4.4 Arrêt d’urgence . 6
4.5 Fonction de freinage des outils . 6
4.6 Sélection du mode de fonctionnement . 6
4.7 Changement de vitesse de l’outil . 7
4.7.1 Changement de vitesse par déplacement des courroies sur les poulies . 7
4.7.2 Changement de vitesse par moteur à changement incrémental de vitesse . 7
4.7.3 Vitesse variable en continu par convertisseur de fréquence . 7
4.8 Défaillance de toute alimentation en énergie . 7
4.9 Commande de réarmement manuel . 7
4.10 Détection et surveillance de l’arrêt . 7
4.11 Surveillance de la vitesse des parties mobiles de la machine . 7
4.12 Temporisation. 7
4.13 Téléservice . 7
5 Exigences et mesures de sécurité pour la protection contre les phénomènes
dangereux mécaniques . 8
5.1 Stabilité . 8
5.2 Risque de rupture pendant le fonctionnement . 8
5.3 Conception de l'outil et de la fixation de l’outil . 8
5.3.1 Généralités . 8
5.3.2 Blocage de l’arbre . 8
5.3.3 Dispositif de fixation de la lame de scie circulaire . 8
5.3.4 Dimensions du flasque pour les lames de scie circulaires . 8
5.3.5 Tension et positionnement de la lame de scie à ruban . 8
5.3.6 Guides de lame de scie à ruban . 9
5.4 Freinage .11
5.4.1 Freinage des outils .11
5.4.2 Temps d’arrêt maximal . .11
5.4.3 Relâchement du frein .11
5.5 Protecteurs .11
5.5.1 Protecteurs fixes . .11
5.5.2 Protecteurs mobiles verrouillés .11
5.5.3 Commande nécessitant une action maintenue .11
5.5.4 Commande bimanuelle.11
5.5.5 Équipement de protection électro-sensible (ESPE) .11
5.5.6 Équipement de protection sensible à la pression (PSPE) .12
5.5.7 Commande de validation .12
5.6 Prévention de l’accès aux parties mobiles dangereuses .12
© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 19085-16:2021(F)
5.6.1 Protection de la partie non travaillante de la lame de scie à ruban .12
5.6.2 Protection de la partie travaillante de la lame de scie à ruban .12
5.6.3 Protection des entraînements .13
5.7 Phénomène dangereux de choc .13
5.8 Dispositifs de bridage . .13
5.9 Mesures contre l’éjection .14
5.9.1 Généralités .14
5.9.2 Matériaux et caractéristiques des protecteurs .14
5.10 Supports et guides de pièce .14
5.10.1 Exigences pour les scies à ruban à table .14
5.10.2 Exigences pour les scies à ruban à refendre .16
5.11 Accessoires de sécurité .17
6 Exigences et mesures de sécurité pour la protection contre d’autres phénomènes
dangereux .17
6.1 Incendie .17
6.2 Bruit .18
6.2.1 Réduction du bruit au stade de la conception .18
6.2.2 Mesurage et déclaration de l’émission sonore .18
6.3 Émission des copeaux et poussières .18
6.4 Électricité .19
6.5 Ergonomie et manutention .19
6.6 Éclairage .19
6.7 Équipements pneumatiques .19
6.8 Équipements hydrauliques .19
6.9 Compatibilité électromagnétique .19
6.10 Laser .19
6.11 Électricité statique .19
6.12 Erreurs de montage .19
6.13 Isolation .19
6.14 Maintenance .19
6.15 Phénomènes dangereux pertinents mais non significatifs .19
7 Informations pour l’utilisation .20
7.1 Dispositifs d’avertissement .20
7.2 Marquages .20
7.2.1 Généralités .20
7.2.2 Marquages supplémentaires .20
7.3 Notice d’instructions .20
7.3.1 Généralités .20
7.3.2 Informations supplémentaires .20
Annexe A (informative) Liste des phénomènes dangereux significatifs .22
Annexe F (normative) Code d’essai acoustique .26
Annexe G (normative) Essai de rigidité du protecteur réglable au-dessus de la zone de
coupe de la lame de scie à ruban .30
Annex ZA (informative) Relation entre la présente norme européenne et les exigences
essentielles de la Directive UE 2006/42/CE destinées à être couvertes .31
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 19085-16:2021(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le Comité Technique ISO/TC 39, Machines-outils, sous-comité
SC 4, Machines à bois en collaboration avec le Comité Technique CEN/TC 142, Machines à bois - Sécurité,
du Comité Européen de Normalisation (CEN) conformément à l'accord de coopération technique entre
l'ISO et le CEN (Accord de Vienne).
Il convient que tout retour d’information ou questions sur le présent document soit adressé à l'organisme
national de normalisation de l'utilisateur. Une liste complète de ces organismes peut être consultée à
l'adresse www .iso .org/ members .html.
Le présent document est destiné à être utilisé conjointement avec l’ISO 19085-1:2021, qui donne les
exigences communes aux différents types de machines.
Une liste de toutes les parties de la série ISO 19085 se trouve sur le site Web de l’ISO.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/FDIS 19085-16:2021(F)
Introduction
La série de Normes internationales ISO 19085 fournit les exigences techniques de sécurité pour
la conception et la fabrication des machines à bois. Elle concerne les concepteurs, les fabricants, les
fournisseurs et les importateurs des machines spécifiées dans le Domaine d’application. Elle comprend
également une liste de points informatifs que le fabricant aura à fournir à l’utilisateur.
Le présent document une norme de type C tel que mentionné dans l’ISO 12100.
Le présent document concerne, en particulier, les groupes de parties prenantes suivants représentant
les acteurs du marché dans le domaine de la sécurité des machines:
— fabricants de machines (petites, moyennes et grandes entreprises);
— organismes de santé et de sécurité (autorités réglementaires, organismes de prévention des risques
professionnels, surveillance du marché, etc.).
D’autres partenaires peuvent être concernés par le niveau de sécurité des machines atteint à l’aide du
document par les groupes de parties prenantes mentionnées ci-dessus:
— utilisateurs de machines/employeurs (petites, moyennes et grandes entreprises);
— utilisateurs de machines/salariés (par exemple syndicats de salariés, organisations représentant
des personnes ayant des besoins particuliers);
— prestataires de services, par exemple sociétés de maintenance (petites, moyennes et grandes
entreprises);
— consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).
Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer à l'élaboration
du présent document.
Les machines concernées et l’étendue des phénomènes dangereux, situations dangereuses ou
événements dangereux couverts sont indiquées dans le Domaine d’application du présent document.
Lorsque des exigences de la présente norme de type C sont différentes de celles énoncées dans les
normes de type A ou de type B, les exigences de la présente norme de type C ont priorité sur les exigences
des autres normes pour les machines ayant été conçues et fabriquées conformément aux exigences de la
présente norme de type C.
L’ensemble des exigences pour un type particulier de machine à bois sont celles données dans la partie
de l’ISO 19085 applicable à ce type, conjointement avec les exigences pertinentes de l’ISO 19085-1:2021,
dans l’étendue spécifiée dans le Domaine d’application de la partie applicable de l’ ISO 19085.
Dans la mesure du possible, les exigences de sécurité des parties de la série ISO 19085 font référence
aux sections pertinentes de l’ISO 19085-1. Chaque partie contient des remplacements et des ajouts aux
exigences communes données dans l’ISO 19085-1.
Les Articles 1 à 3 sont spécifiques à chaque partie et, par conséquent, remplacent l'ISO 19085‑1:2021,
Articles 1 à 3.
Pour les Articles 4 à 7 et les annexes, l'ISO 19085-1:2021, Articles 4 à 7 et les annexes, chaque paragraphe
peut être:
— confirmé dans son intégralité;
— confirmé avec des ajouts
— exclu en totalité; ou
— remplacé par un texte spécifique
vi © ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/FDIS 19085-16:2021(F)
Cela est indiqué par l’un des énoncés possibles suivants:
— «L’ISO 19085-1:2021, [paragraphe/Annexe], s’applique»;
— «L’ISO 19085-1:2021, [paragraphe/Annexe], s’applique avec les ajouts suivants» ou
«L’ISO 19085-1:2021, [paragraphe/Annexe], s’applique avec les ajouts suivants, divisés en de
nouveaux paragraphes spécifiques»;
— «L’ISO 19085-1:2021, [paragraphe/Annexe], ne s’applique pas»;
— «L’ISO 19085-1:2021, [paragraphe/Annexe], est remplacé par le texte suivant» ou «L’ISO 19085-1:2021,
[paragraphe/Annexe], est remplacé par le texte suivant, divisé en de nouveaux paragraphes
spécifiques».
Les autres paragraphes et annexes spécifiques au présent document sont indiqués par la phrase
introductive: «Paragraphe/Annexe spécifique au présent document».
© ISO 2021 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 19085-16:2021(F)
Machines à bois — Sécurité —
Partie 16:
Scies à ruban à table et scies à ruban à refendre
1 Domaine d'application
Le présent document donne les exigences et les mesures de sécurité pour les scies à ruban à table et
les scies à ruban à refendre à chargement et/ou déchargement manuel et adaptée à l'utilisation en
production continue, ci-après désignées «machines».
Les machines sont conçues couper du bois massif et un matériau ayant des caractéristiques physiques
similaires à celles du bois.
Il traite de tous les phénomènes dangereux, situations et événements dangereux significatifs, énumérés
à l’Annexe A, applicables aux machines lorsqu’elles sont utilisées, réglées et entretenues comme prévu
et dans les conditions prévues par le fabricant; une mauvaise utilisation raisonnablement prévisible
a également été prise en compte. Les phases de transport, d’assemblage, de démontage, de mise hors
service et de mise au rebut ont également été prises en compte.
Il est également applicable aux machines équipées d’un ou plusieurs des dispositifs/unités de travail
supplémentaires suivants, dont les phénomènes dangereux ont été traités:
a) dispositif d’inclinaison de la table;
b) dispositif d’inclinaison de l’unité de sciage.
Le présent document ne s’applique pas:
1) aux machines entraînées par des moteurs à combustion ou des prises de force (PTO);
2) aux machines à scier à ruban pour grumes;
NOTE Les machines à scier à ruban pour grumes sont couvertes par l’EN 1807-2:2013.
3) aux scies à ruban et scies à ruban à refendre horizontales;
4) aux machines conçues pour le tronçonnage de bûches;
Le présent document ne traite pas des phénomènes dangereux liés à la combinaison d’une machine
simple utilisée avec toute autre machine (comme partie d’une ligne de production).
Le présent document n’est pas applicable aux machines prévues pour une utilisation en atmosphères
explosibles, ni aux machines fabriquées avant sa date de publication.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 4871:1996, Acoustique — Déclaration et vérification des valeurs d'émission sonore des machines et
équipements
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO/FDIS 19085-16:2021(F)
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13849-1:2015, Sécurité des machines — Parties des systèmes de commande relatives à la sécurité —
Partie 1: Principes généraux de conception
ISO 19085-1:2021, Machines à bois — Sécurité — Partie 1: Exigences communes
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans les ISO 12100:2010,
ISO 13849-1:2015 et ISO 19085-1:2021, ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
machine à scier à ruban
machine à scier équipée d’une lame de scie ayant la forme d’un ruban continu monté et fonctionnant
entre deux volants de lame de scie à ruban ou plus
3.2
scie à ruban à table
machine à scier à ruban (3.1) manuelle avec une table fixe ou inclinable ou une unité de sciage inclinable
Note 1 à l'article: Voir les Figures 1, 3 et 4.
3.3
scie à ruban à refendre
machine à scier à ruban (3.1) équipée d’un système d’avance i
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
