Commercial vehicles and buses — Mounting dimensions for starter motors of types 1, 2, 3 and 4

Establishes the mounting dimensions for interchangeability of starter motors mounted on internal combustion engines. Applies to starter motors, types 1 to 4, sizes "A" and "B". May be used for other engine applications where no specific standards exist. Some figures illustrate shapes and reference quantities of concern.

Véhicules utilitaires et autobus — Dimensions de montage des démarreurs de types 1, 2, 3 et 4

General Information

Status
Published
Publication Date
29-Jul-1987
Current Stage
9093 - International Standard confirmed
Completion Date
04-Mar-2021
Ref Project

Relations

Buy Standard

Standard
ISO 7650:1987 - Commercial vehicles and buses -- Mounting dimensions for starter motors of types 1, 2, 3 and 4
English language
5 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 7650:1987 - Véhicules utilitaires et autobus -- Dimensions de montage des démarreurs de types 1, 2, 3 et 4
French language
5 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 7650:1987 - Véhicules utilitaires et autobus -- Dimensions de montage des démarreurs de types 1, 2, 3 et 4
French language
5 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

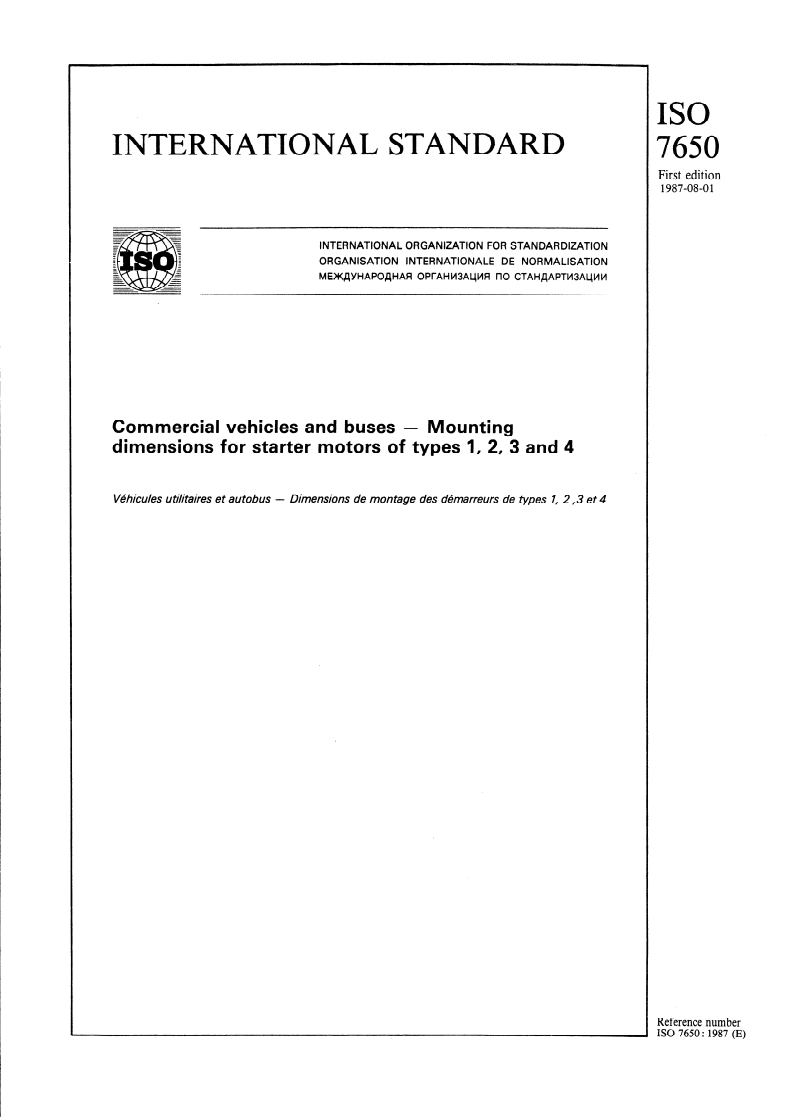

IS0
INTERNATIONAL STANDARD
7650
First edition
1987-08-o 1
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOAHAR OPrAHM3A~Mfl IlO CTAH~APTM3A~MM
Commercial vehicles and buses - Mounting
dimensions for starter motors of types 1, 2, 3 and 4
Whicules u tifitaires et au tobus - Dimensions de montage des dkmarreurs de types 7, 2.3 et 4
Reference number
IS0 7650 : 1987 (E)

---------------------- Page: 1 ----------------------

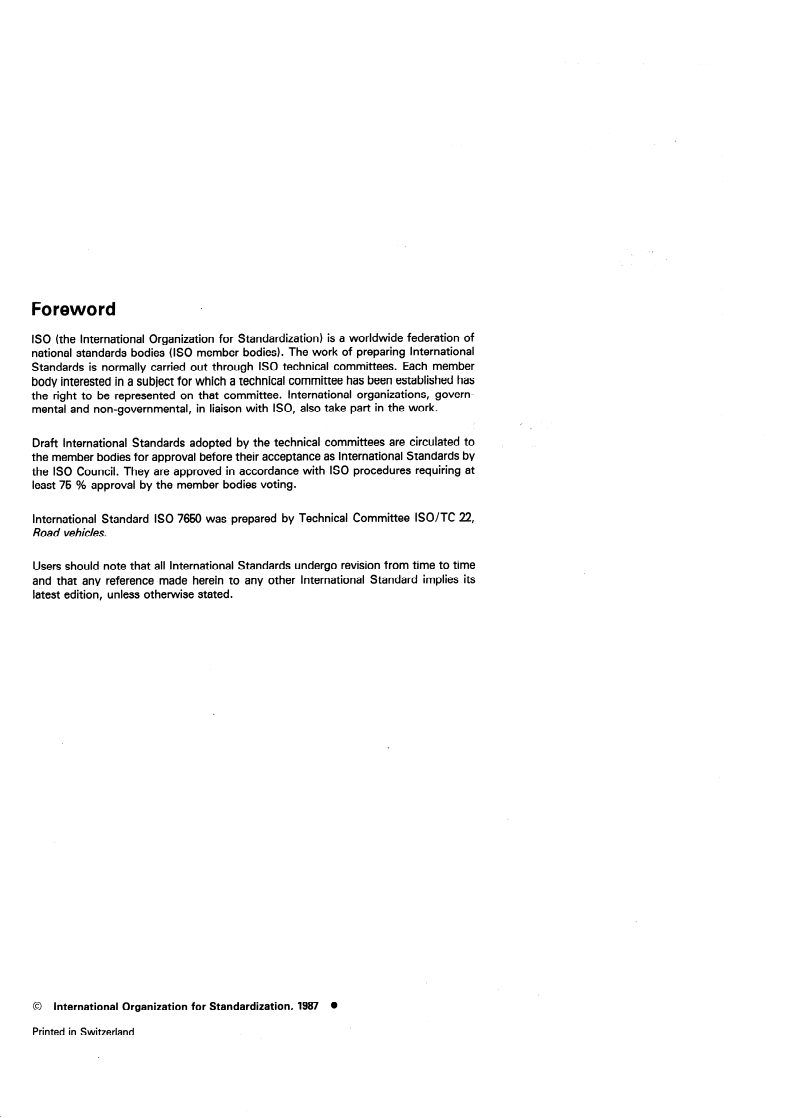

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 7650 was prepared by Technical Committee ISO/TC 22,
Road vehicles.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
l
0 International Organization for Standardization, 1987
Printed in Switzerland

---------------------- Page: 2 ----------------------

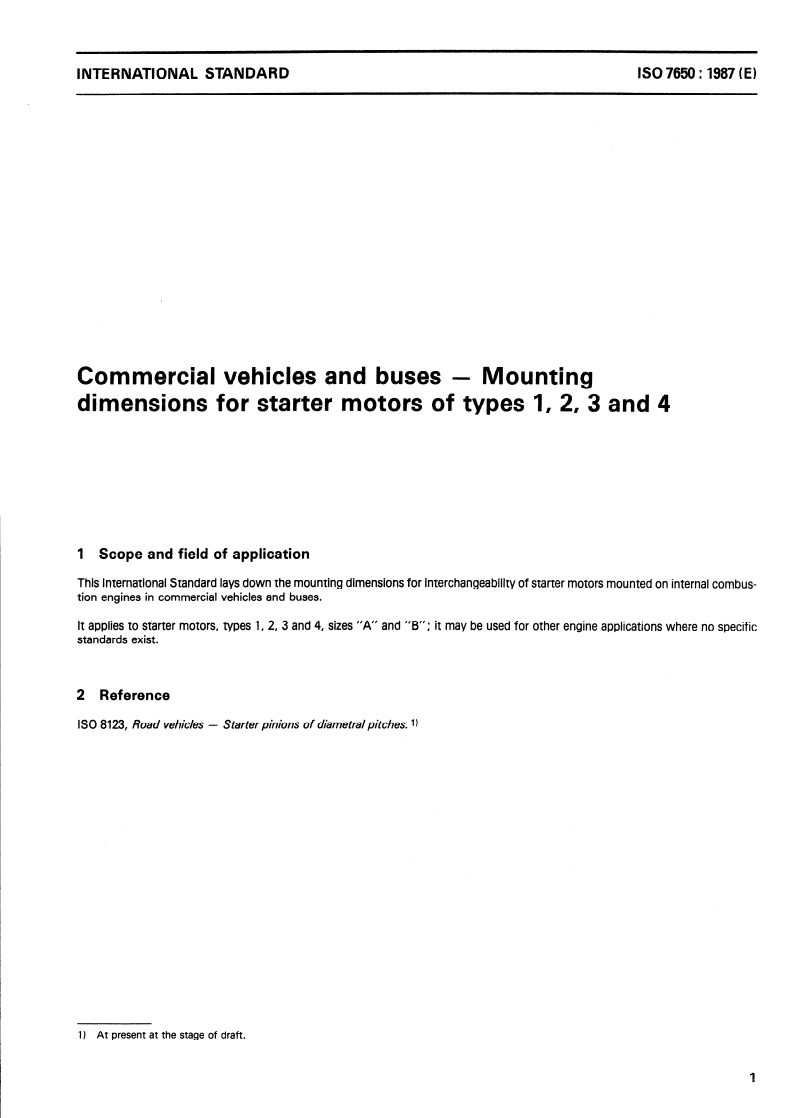

IS0 7650 : 1987 (El
INTERNATIONAL STANDARD
Commercial vehicles and buses - Mounting
dimensions for starter motors of types 1, 2, 3 and 4
1 Scope and field of application
This International Standard lays down the mounting dimensions for interchangeability of starter motors mounted on internal combus-
tion engines in commercial vehicles and buses.
it may be used for other engine applications where no specific
It applies to starter motors, types I, 2, 3 and 4, sizes “A” and “B”;
standards exist.
2 Reference
IS0 8123, Road vehicles - Starter pinions of diame tral pitches. 1 f
1) At present at the stage of draft.
1

---------------------- Page: 3 ----------------------

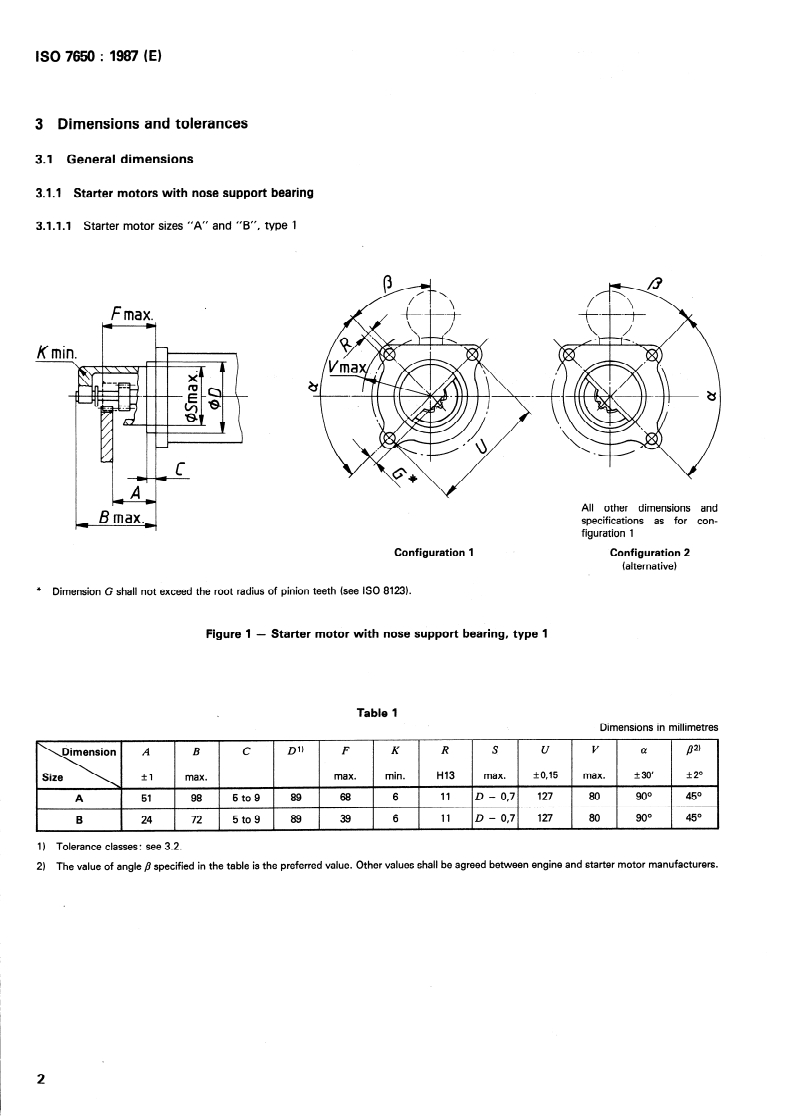

IS0 7650 : 1987 (El
3 Dimensions and tolerances
3.1 General dimensions
3.1.1 Starter motors with nose support bearing
3.1.1.1 Starter motor sizes “A” and “B”, type 1
F max. ’
Kmi
All other dimensions and
specifications as for con-
figuration 1
Configuration 1 Configuration 2
(alternative)
* Dimension G shall not exceed the root radius of pinion teeth (see IS0 8123).
Figure 1 - Starter motor with nose support bearing, type 1
. Table 1
Dimensions in millimetres
V
c D’) F K R S u CY
B P2’
max. fOJ5 max. + 30’ f2O
max. min. HI3
max.
A 51 98 5to9 89 68 6 11 D - 0,7 127 80 9o” 45O
B 24 72 5 to 9 89 39 6 11 D - 0,7 127 80 9o” 45O
L
I) Tolerance classes: see 3.2.
2) The value of angle p specified in the table is the preferred value. Other values shall be agreed betwee
...

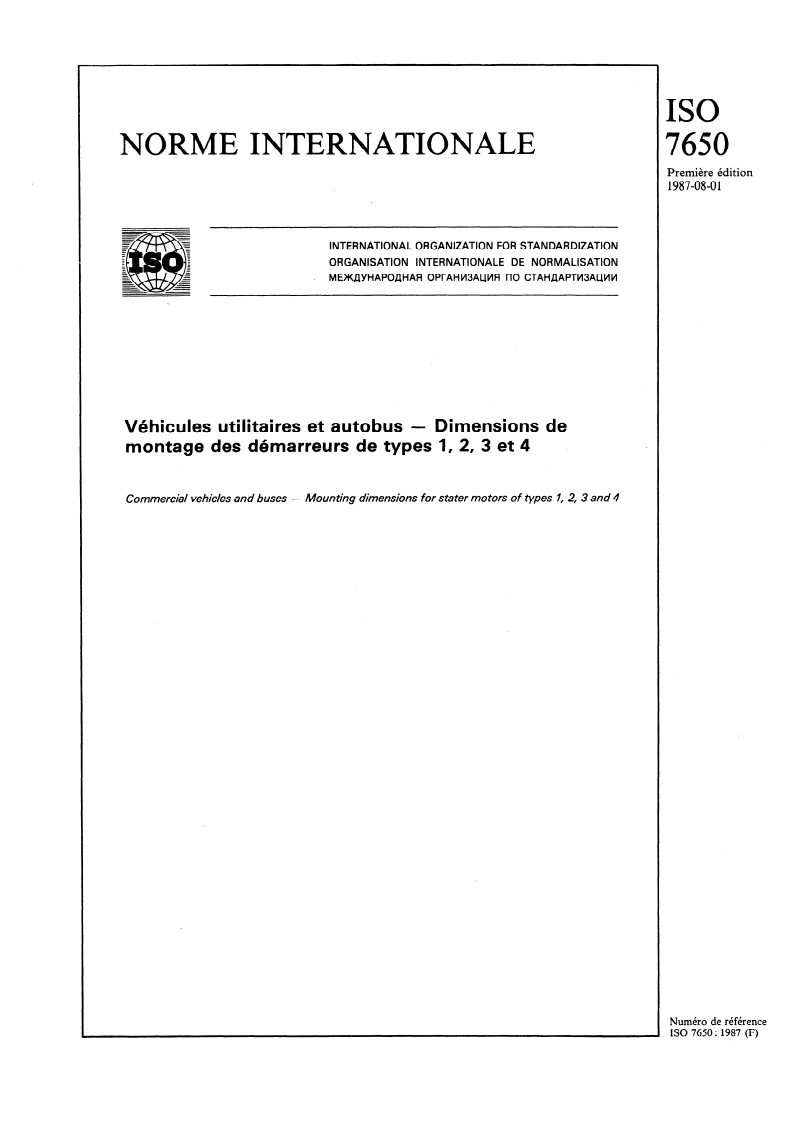

ISO
NORME INTERNATIONALE
7650
Première édition
1987-08-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOAHAR OPrAHM3A~Mfl f-l0 CTAH~APTM3A~MM
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
Commercial vehicles and buses - Mounting dimensions for stater mo tors of types 1, 2, 3 and 4
Numéro de référence
ISO 7650 : 1987 (F)

---------------------- Page: 1 ----------------------

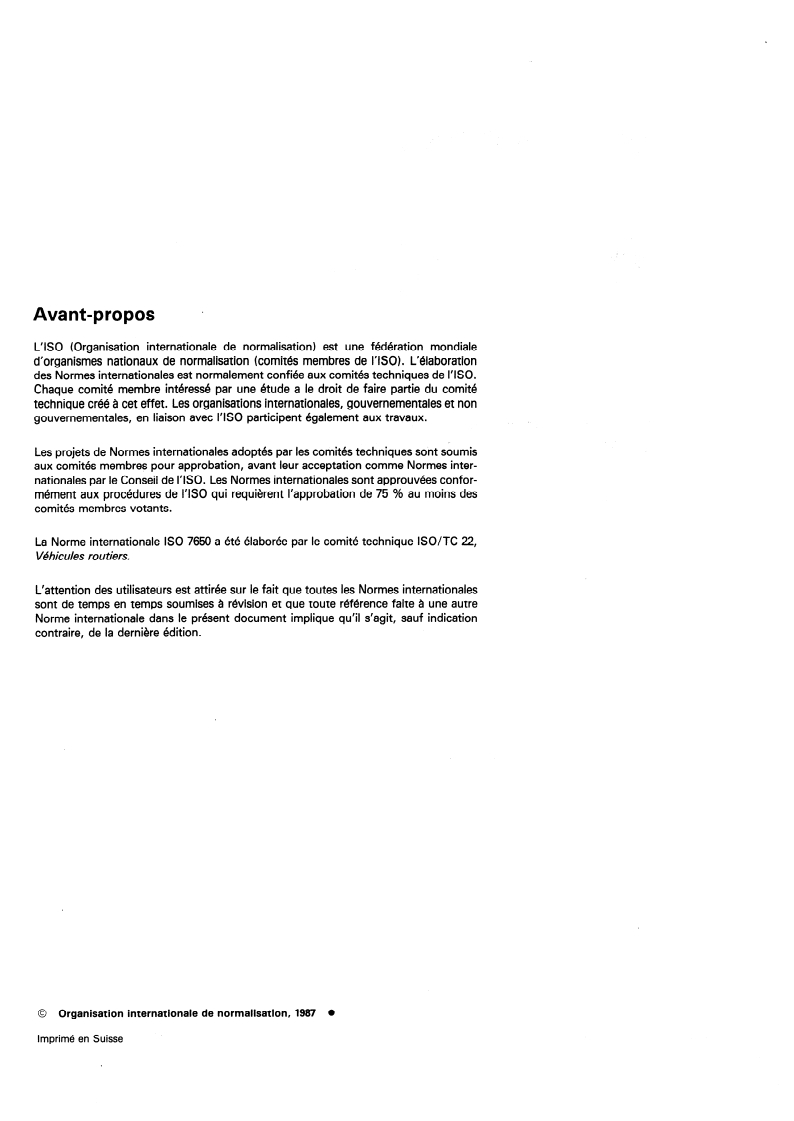

Avant-propos *
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7656 a été élaborée par le comité technique ISO/TC 22,
Whicules routiers.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises a révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
Organisation internationale de normalisation, 1987 0
0
Imprimé en Suisse

---------------------- Page: 2 ----------------------

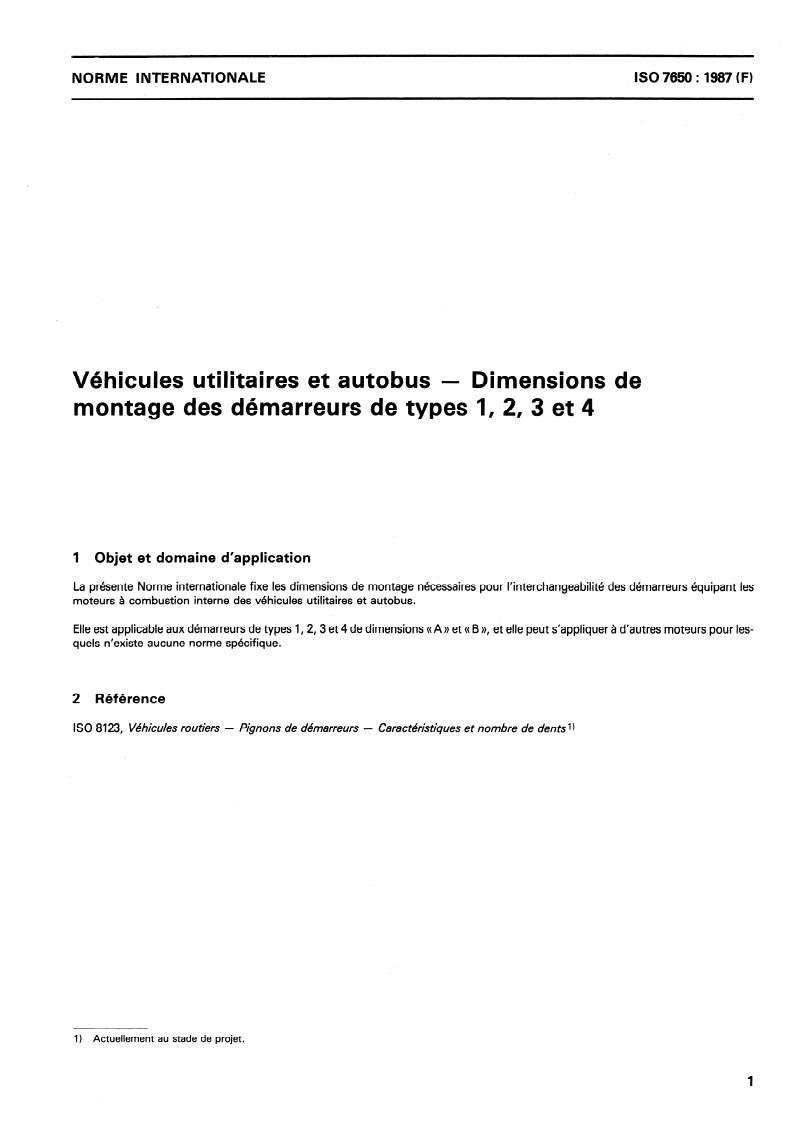

NORME INTERNATIONALE ISO 7650 : 1987 (F)
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
1 Objet et domaine d’application
La présente Norme internationale fixe les dimensions de montage nécessaires pour I’interchangeabilité des démarreurs équipant les
moteurs à combustion interne des véhicules utilitaires et autobus.
Elle est applicable aux démarreurs de types 1,2,3 et 4 de dimensions ( quels n’existe aucune norme spécifique.
2 Référence
ISO 8123, Véhicules routiers - Pignons de dhmarreurs -
Caractérlstigues et nombre de dents 1)
1) Actuellement au stade de projet.

---------------------- Page: 3 ----------------------

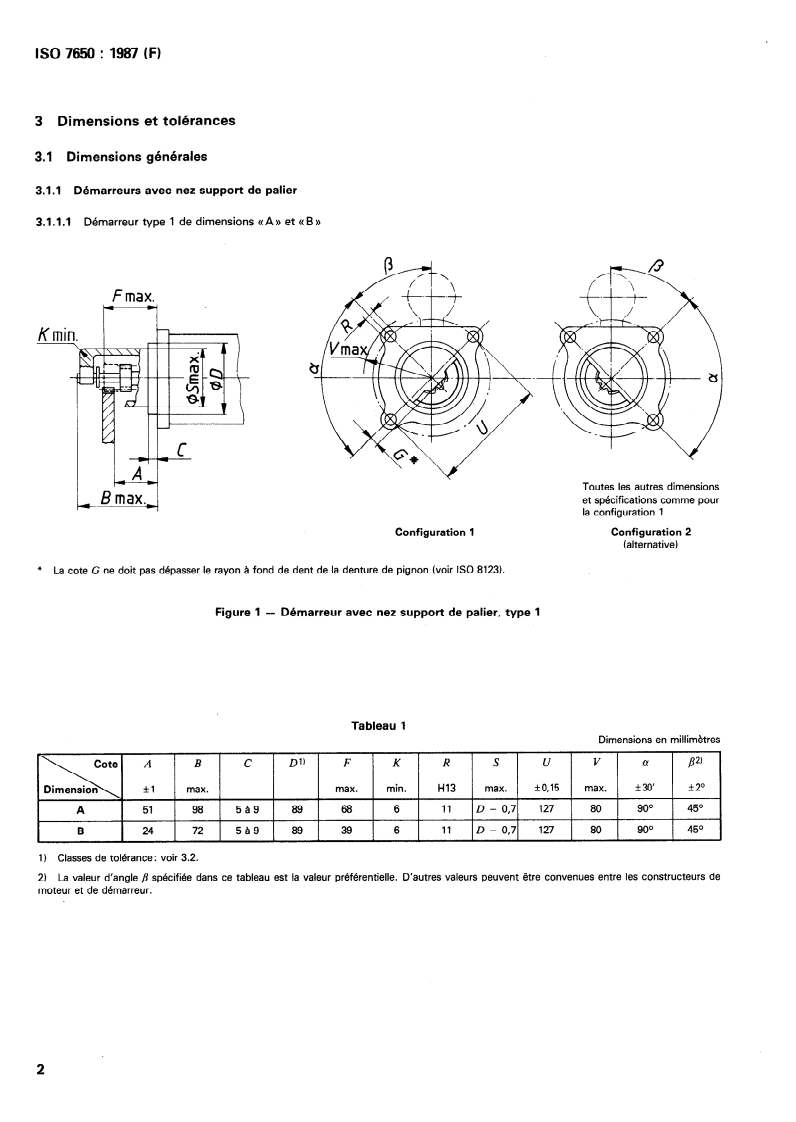

ISO 7650 : 1987 (FI
3 Dimensions et tolérances
3.1 Dimensions générales
3.1.1 Démarreurs avec nez support de palier
3.1.1 .l Démarreur type 1 de dimensions GA )) et (( B 1)
F max.
Kmi n.
I
,A*
Toutes les autres dimensions
- B max,, et spécifications comme pour
la configuration 1
Configuration 1 Configuration 2
(alternative)
fond de dent de la denture de pignon (voir ISO 8123).
* La cote G ne doit pas dépasser le rayon à
Figure 1 -
Démarreur avec nez support de palier, type 1
Tableau 1
Dimensions en millimètres
D’) F K R S u V a
B c
P2’
min. H13 f0,15 max. f30' $I2O
max. max. max.
98 5à9 89
68 6 11 D - 0,7 127 80 9o” 45O
72 5à9 89
39 6 11 D - 0,7 127 80 9o” 45O
1) Classes de tolérance : voir 3.2.
2) La valeur d’angle p spécifiée dans ce tableau est la v
...

ISO
NORME INTERNATIONALE
7650
Première édition
1987-08-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOAHAR OPrAHM3A~Mfl f-l0 CTAH~APTM3A~MM
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
Commercial vehicles and buses - Mounting dimensions for stater mo tors of types 1, 2, 3 and 4
Numéro de référence
ISO 7650 : 1987 (F)

---------------------- Page: 1 ----------------------
Avant-propos *
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7656 a été élaborée par le comité technique ISO/TC 22,
Whicules routiers.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises a révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
Organisation internationale de normalisation, 1987 0
0
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 7650 : 1987 (F)
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
1 Objet et domaine d’application
La présente Norme internationale fixe les dimensions de montage nécessaires pour I’interchangeabilité des démarreurs équipant les
moteurs à combustion interne des véhicules utilitaires et autobus.
Elle est applicable aux démarreurs de types 1,2,3 et 4 de dimensions ( quels n’existe aucune norme spécifique.
2 Référence
ISO 8123, Véhicules routiers - Pignons de dhmarreurs -
Caractérlstigues et nombre de dents 1)
1) Actuellement au stade de projet.

---------------------- Page: 3 ----------------------
ISO 7650 : 1987 (FI
3 Dimensions et tolérances
3.1 Dimensions générales
3.1.1 Démarreurs avec nez support de palier
3.1.1 .l Démarreur type 1 de dimensions GA )) et (( B 1)
F max.
Kmi n.
I
,A*
Toutes les autres dimensions
- B max,, et spécifications comme pour
la configuration 1
Configuration 1 Configuration 2
(alternative)
fond de dent de la denture de pignon (voir ISO 8123).
* La cote G ne doit pas dépasser le rayon à
Figure 1 -
Démarreur avec nez support de palier, type 1
Tableau 1
Dimensions en millimètres
D’) F K R S u V a
B c
P2’
min. H13 f0,15 max. f30' $I2O
max. max. max.
98 5à9 89
68 6 11 D - 0,7 127 80 9o” 45O
72 5à9 89
39 6 11 D - 0,7 127 80 9o” 45O
1) Classes de tolérance : voir 3.2.
2) La valeur d’angle p spécifiée dans ce tableau est la v
...
