ISO 7651:1991

Commercial vehicles and buses - Mounting dimensions for alternators of types 1, 2 and 3

Specifies the mounting dimensions necessary for interchangeability of hinge-mounted alternators. May be used for other engine applications where no specific standards exist.

Véhicules utilitaires et autobus — Dimensions de montage des alternateurs des types 1, 2 et 3

General Information

• Status: Published
• Publication Date: 24-Apr-1991
• ICS: 43.060.50 - Electrical and electronic equipment. Control systems
• Technical Committee: ISO/TC 22/SC 40 - Specific aspects for light and heavy commercial vehicles, busses and trailers
• Drafting Committee: ISO/TC 22/SC 40 - Specific aspects for light and heavy commercial vehicles, busses and trailers
• Current Stage: 9093 - International Standard confirmed
• Start Date: 24-Feb-2021
• Completion Date: 13-Dec-2025

Overview

ISO 7651:1991 - "Commercial vehicles and buses - Mounting dimensions for alternators of types 1, 2 and 3" is an international standard that specifies the mechanical mounting dimensions and tolerances required for interchangeability of hinge-mounted alternators used on internal combustion engines for commercial vehicles and buses. The standard defines three alternator mounting types (type 1, type 2 and type 3), shows reference figures, and gives dimensional tables (in millimetres) and tolerances to ensure physical compatibility between alternators and engine/vehicle mounting points. It may also be applied to other engine installations where no specific standard exists.

Key topics and technical requirements

• Alternator mounting types

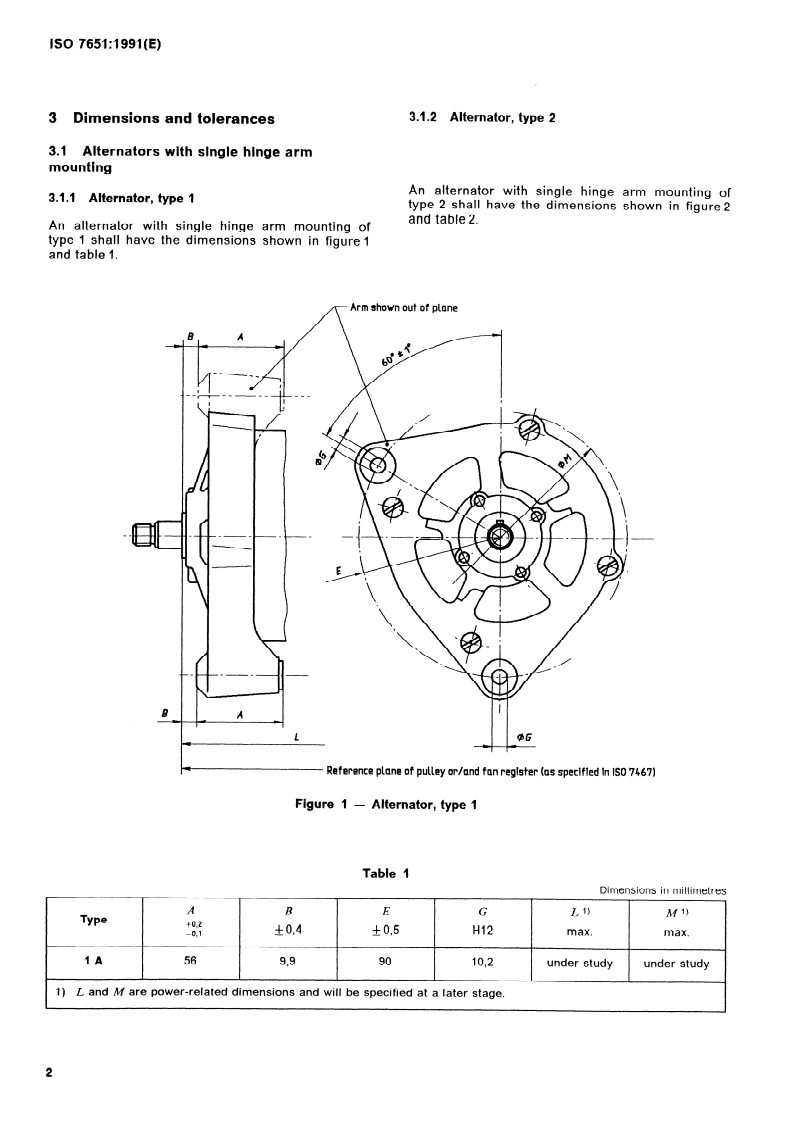

  • Type 1: Alternators with a single hinge-arm mounting (dimensions shown in Figure 1 and Table 1).
  • Type 2: Single hinge-arm alternators with dimensions in Figure 2 and Table 2.
  • Type 3: Double hinge-arm alternators (rigid-structure mounting only), shown in Figure 3 and Table 3.
• Interchangeability focus
  • Defines mounting interfaces, reference planes (pulley/fan), and tolerances so alternators from different suppliers can be substituted without mechanical modification.
• Dimensional data and tolerances
  • Dimension tables provide values and tolerances in millimetres; some dimensions (e.g., L, M, Z) are power-related and noted to be prescribed or agreed later between stakeholders.
  • Electrical characteristics are included for information only; mechanical fit is the normative subject.
• Scope limits
  • Type 3 alternators are restricted to rigid mounts.
  • Some dimensions are intentionally left to manufacturer agreement to cover power-dependent features and cooling needs.
• Reference standards
  • The document refers to related ISO standards (for example ISO 7467 and alternator test/conditioning standards cited in the text).

Applications and users

ISO 7651 is practical for:

• Alternator manufacturers - designing housings and hinge interfaces to be interchangeably mounted on commercial vehicle engines.
• Vehicle OEMs and engine designers - specifying alternator mounting interfaces to accept standard alternator types and simplify assembly and service.
• Aftermarket suppliers and service workshops - selecting replacement alternators that will mechanically fit without modification.
• Fleet operators and retrofitters - ensuring compatibility when upgrading or swapping alternators across vehicle types.

Benefits include reduced engineering rework, simplified parts sourcing, and easier field serviceability due to standardised mounting dimensions.

Related standards

• ISO 7467 - referenced for pulley/fan shaft and hub interfaces.
• ISO standards on alternator testing and electrical output (referenced in the ISO 7651 text) for complementary electrical performance and test methods.

Keywords: ISO 7651, alternator mounting dimensions, commercial vehicles, buses, hinge-mounted alternators, interchangeability, alternator types 1 2 3, vehicle electrical system.

Standards Content (Sample)

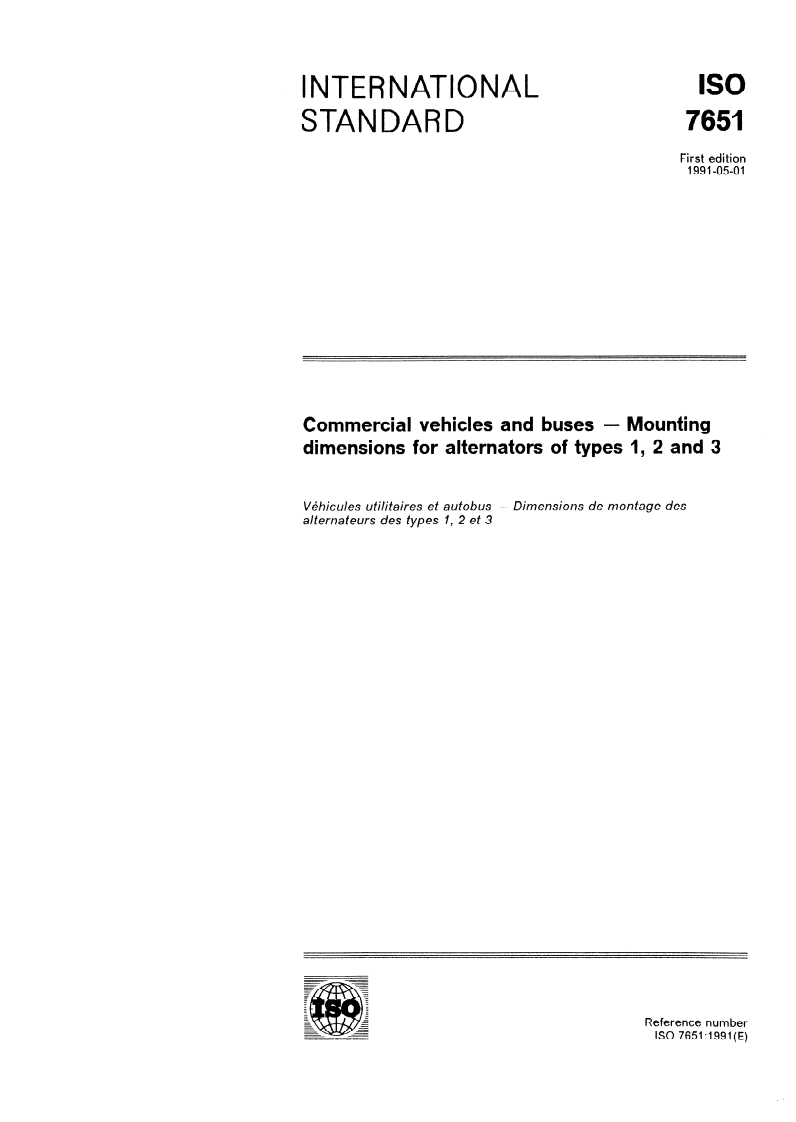

INTERNATIONAL
STANDARD
First edition
1991-05-01
Commercial vehicles and buses - Mounting
dimensions for alternators of types 1, 2 and 3
Vkhicules utilitaires et autobus - Dimensions de montage des
alternateurs des types 1, 2 et 3
Reference number
IS0 7651:1991(E)
IS0 7651:1991(E)

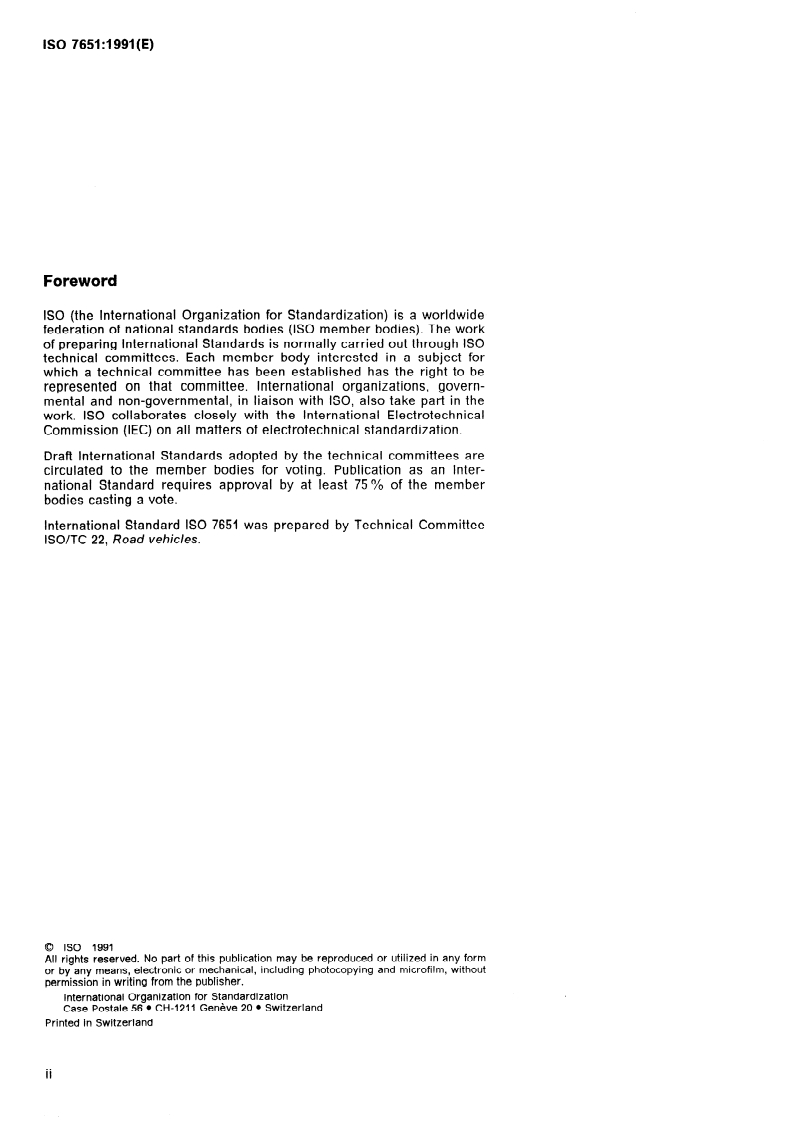

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. IS0 collaborates closely with the International Eiectrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an lnter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard IS0 7651 was prepared by Technical Committee
ISO/TC 22, Road vehicles.
0 IS0 1991
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without
permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Get-&e 20 l Switzerland
Printed in Switzerland
ii

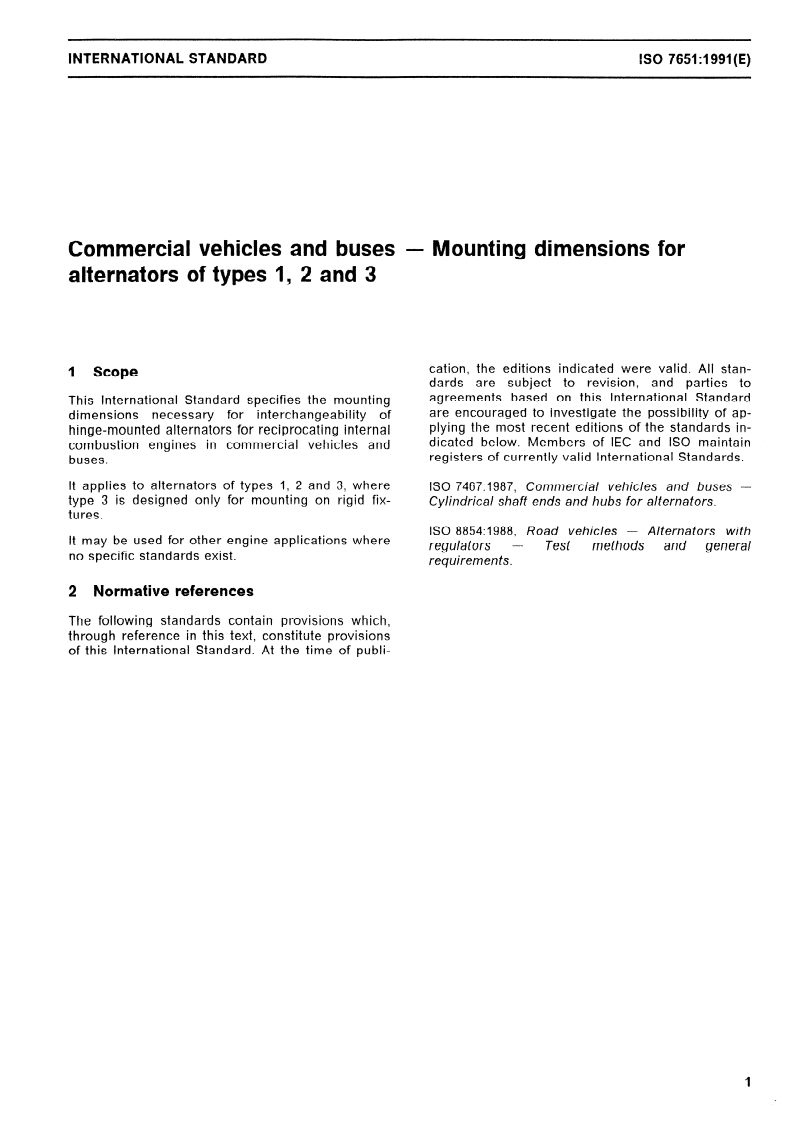

INTERNATIONAL STANDARD IS0 7651:1991(E)
Commercial vehicles and buses - Mounting dimensions for
alternators of types 1, 2 and 3
cation, the editions indicated were valid. All stan-
1 Scope
dards are subject to revision, and parties to
agreements based on this International Standard
This International Standard specifies the mounting
are encouraged to investigate the possibility of ap-
dimensions necessary for interchangeability of
plying the most recent editions of the standards in-
hinge-mounted alternators for reciprocating internal
dicated below. Members of IEC and IS0 maintain
combustion engines in commercial vehicles and
registers of currently valid International Standards.
buses.
It applies to alternators of types 1, 2 and 3, where
IS0 7467:1987, Commercial vehicles and buses -
type 3 is designed only for mounting on rigid fix-
Cylindrical shaft ends and hubs for alfernators.
tures.
IS0 8854:1988, Road vehicles - Alternators with
It may be used for other engine applications where
regulators - Test methods and general
no specific standards exist.
requirements.
2 Normative references
The following standards contain provisions which,
through reference in this text, constitute provisions
of this International Standard. At the time of publi-
IS0 7651:1991(E)
...

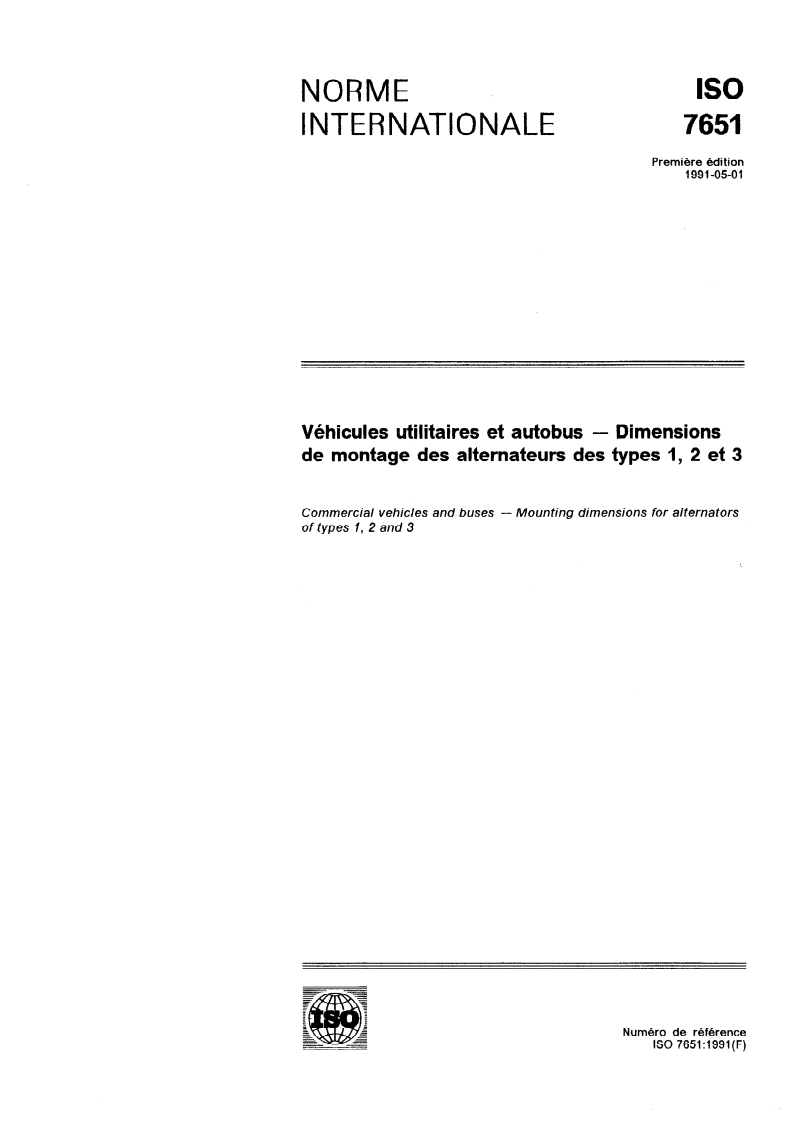

NORME
INTERNATIONALE 7651
Première édition
1991-05-01
Véhicules utilitaires et autobus - Dimensions
de montage des alternateurs des types 1, 2 et 3
Commercial vehicles and buses - Mounting dimensions for alternators
of types 1, 2 and 3
Numéro de référence

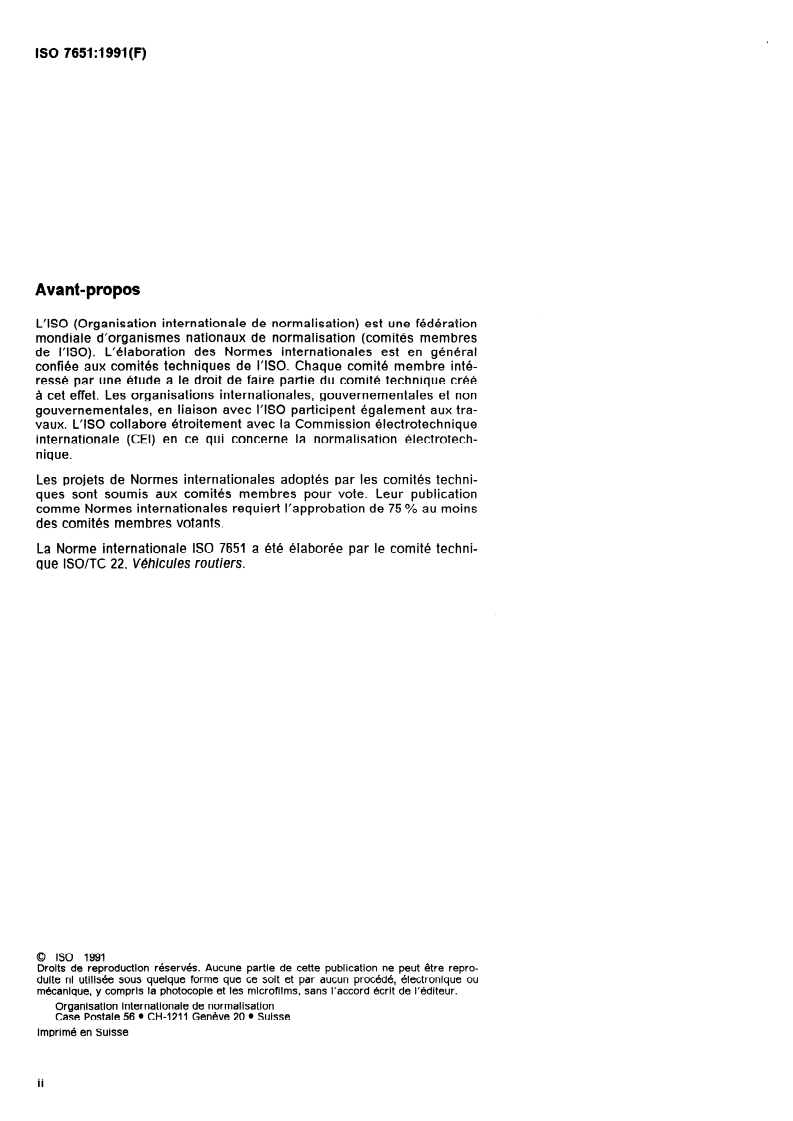

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 7651 a été élaborée par le comité techni-
que ISO/TC 22, Véhicules routiers.
8 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisbe sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genéve 20 l Suisse
Imprimé en Suisse
ii
----.-- -- .~. .~.--.-

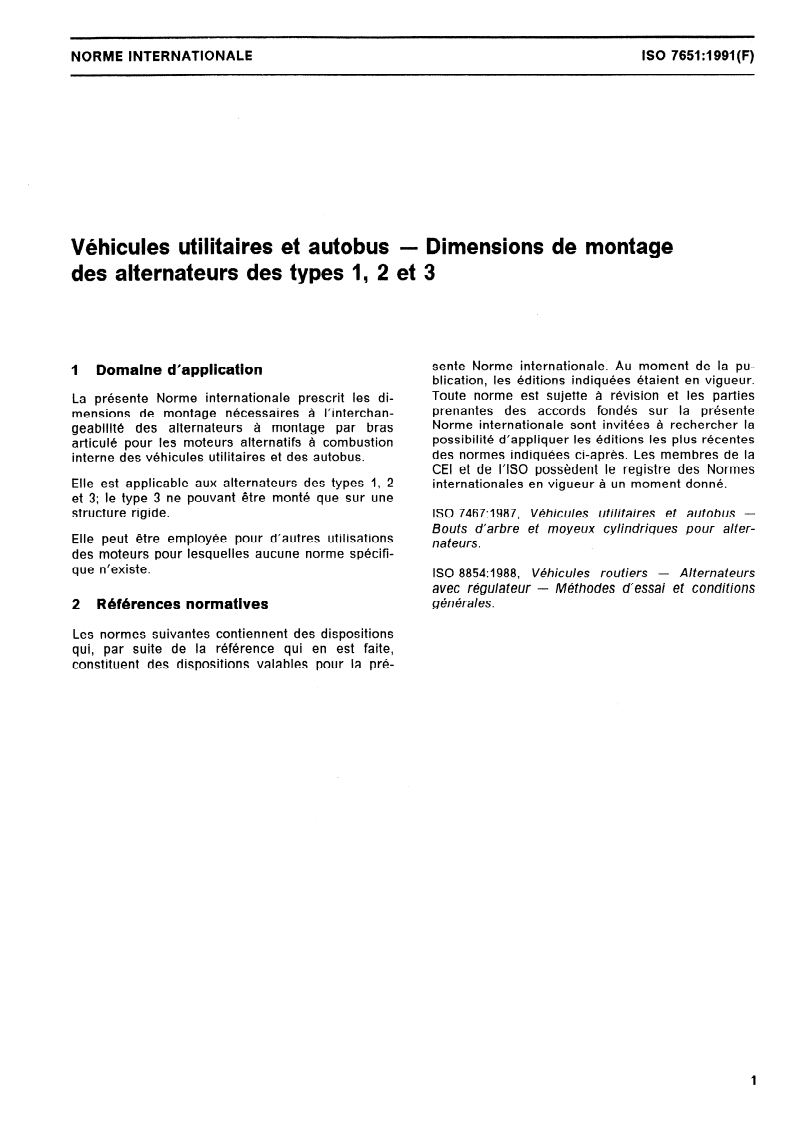

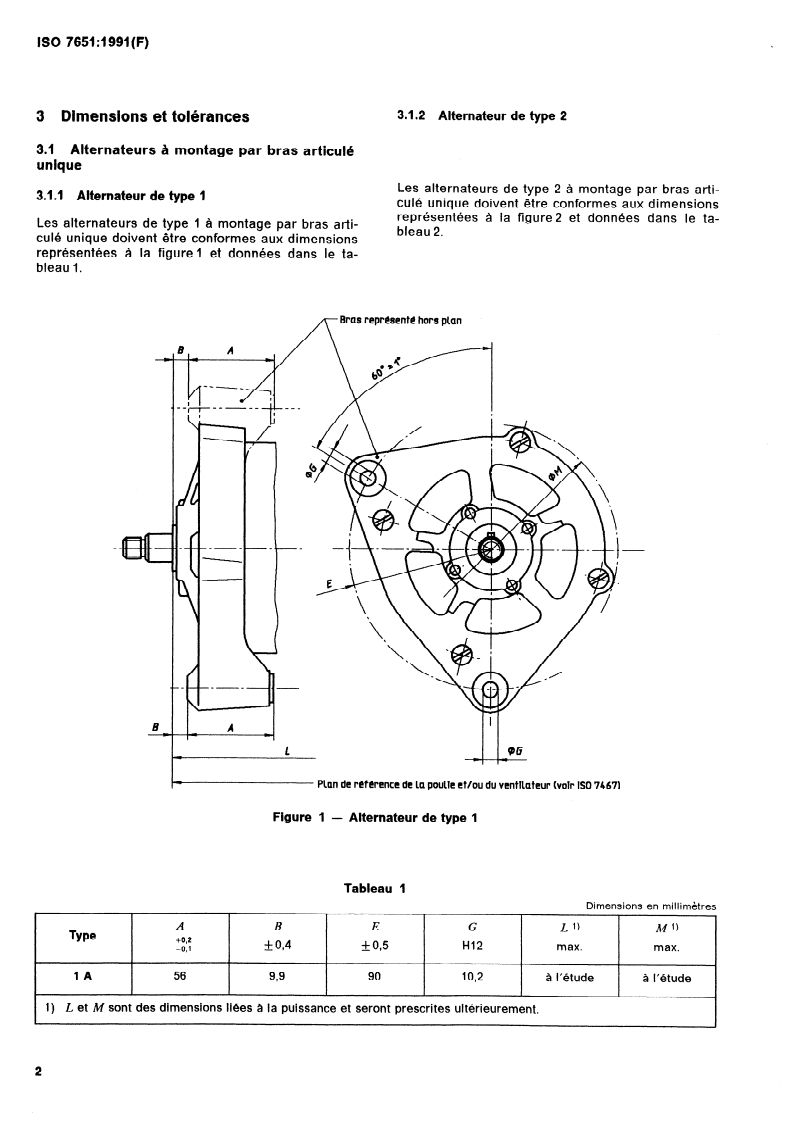

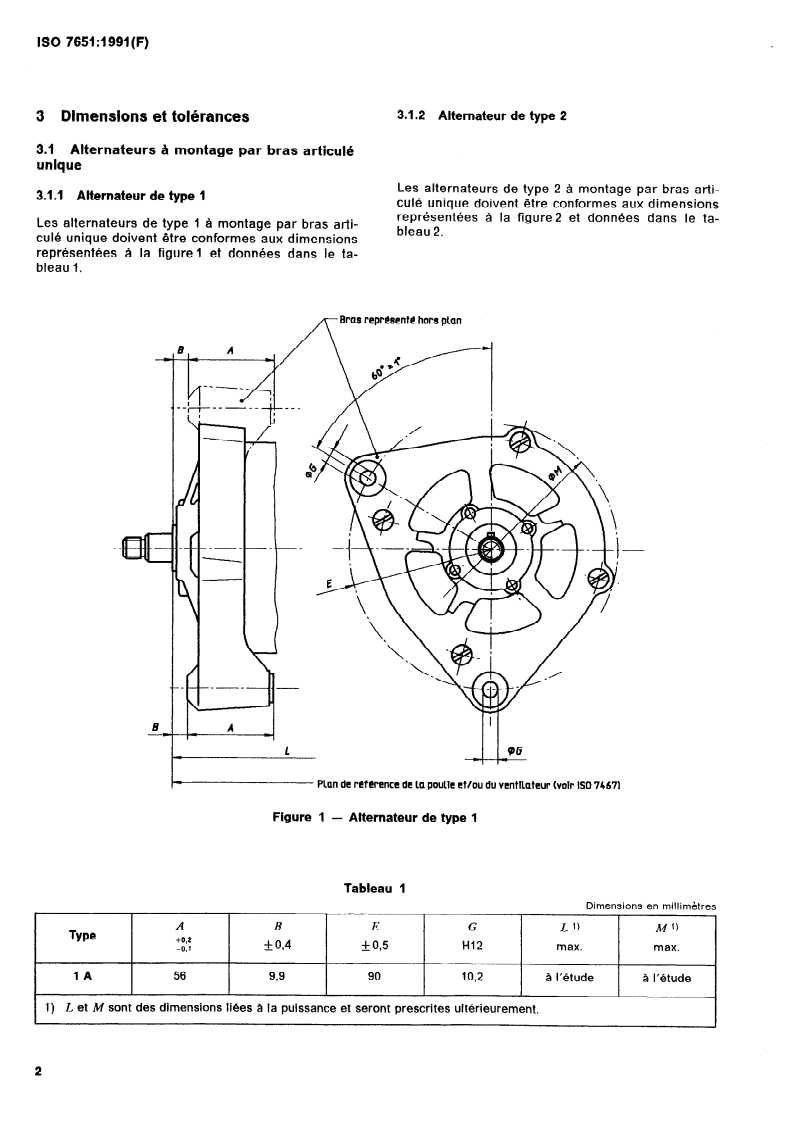

NORME INTERNATIONALE ISO 7651:1991(F)
