ISO 11699-2:2018
(Main)Non-destructive testing — Industrial radiographic films — Part 2: Control of film processing by means of reference values
Non-destructive testing — Industrial radiographic films — Part 2: Control of film processing by means of reference values
This document specifies a procedure for the control of film processing systems.
Essais non destructifs — Films utilisés en radiographie industrielle — Partie 2: Contrôle du traitement des films au moyen de valeurs de référence
Le présent document spécifie un mode opératoire de contrôle des systèmes de traitement des films.
General Information
Relations
Buy Standard
Standards Content (Sample)

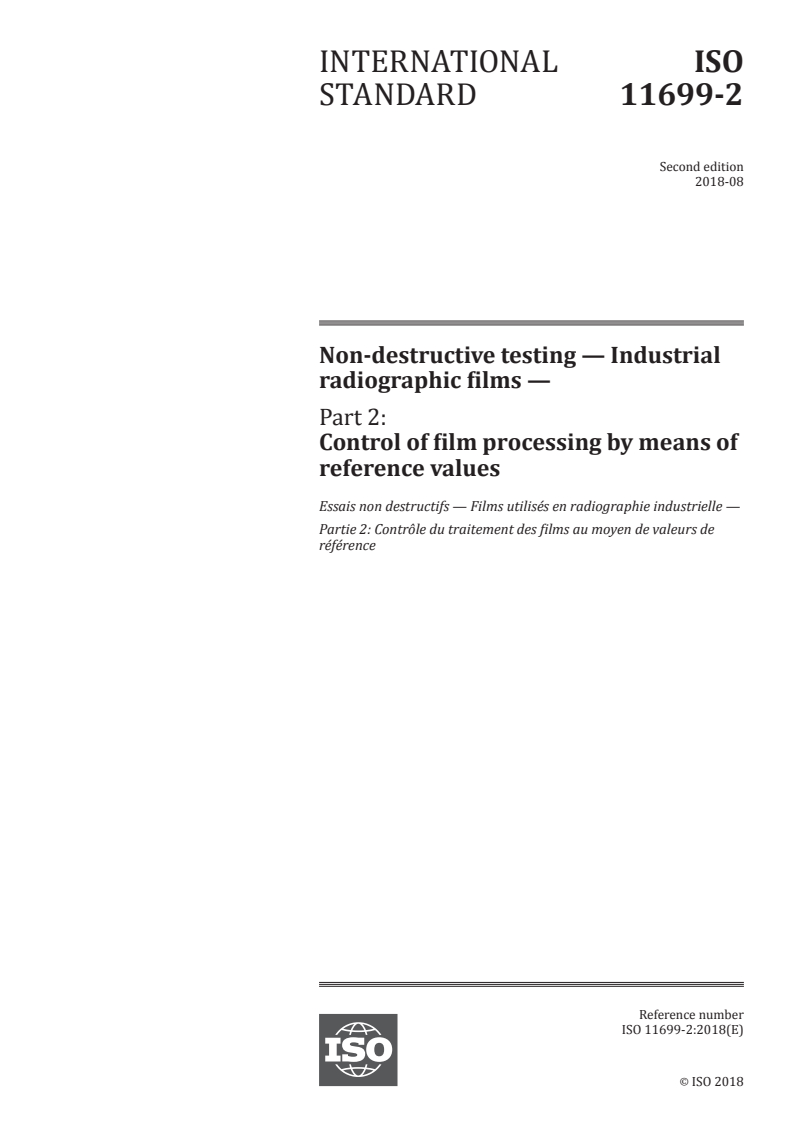

INTERNATIONAL ISO
STANDARD 11699-2
Second edition
2018-08
Non-destructive testing — Industrial
radiographic films —
Part 2:
Control of film processing by means of
reference values
Essais non destructifs — Films utilisés en radiographie industrielle —
Partie 2: Contrôle du traitement des films au moyen de valeurs de
référence
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

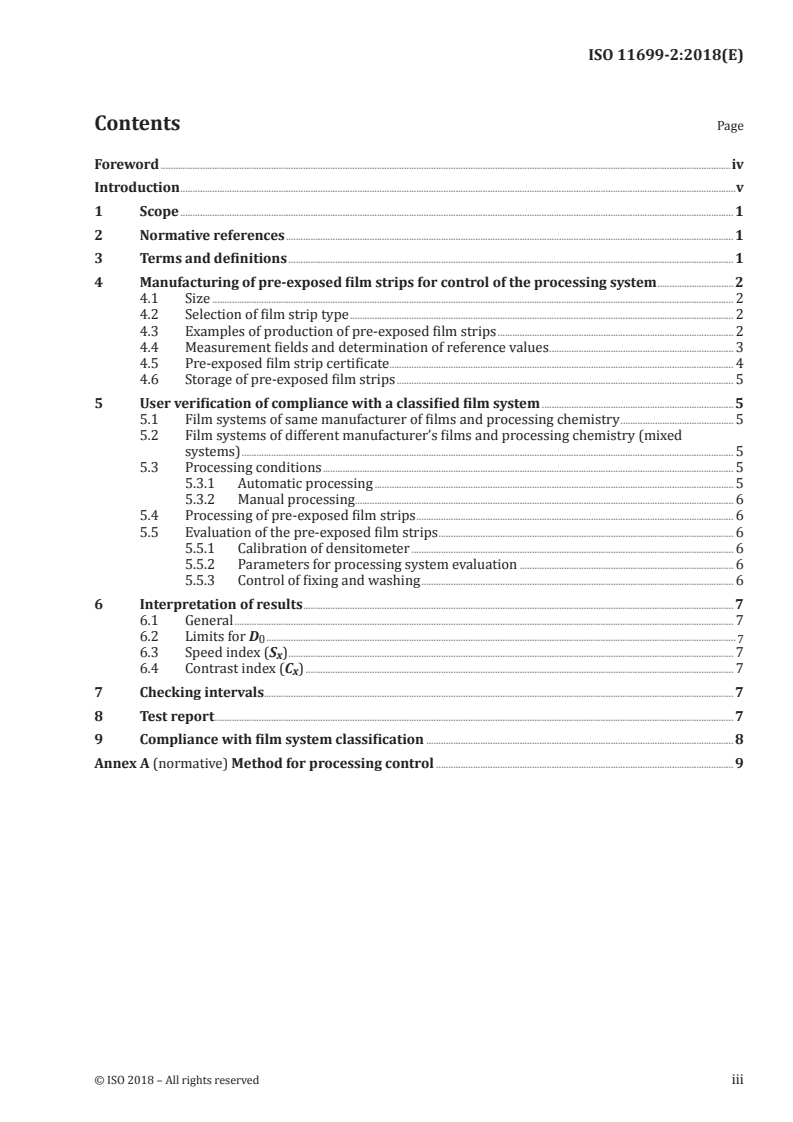

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Manufacturing of pre-exposed film strips for control of the processing system .2
4.1 Size . 2
4.2 Selection of film strip type . 2
4.3 Examples of production of pre-exposed film strips . 2
4.4 Measurement fields and determination of reference values . 3
4.5 Pre-exposed film strip certificate. 4
4.6 Storage of pre-exposed film strips . 5
5 User verification of compliance with a classified film system . 5
5.1 Film systems of same manufacturer of films and processing chemistry . 5
5.2 Film systems of different manufacturer’s films and processing chemistry (mixed
systems) . 5
5.3 Processing conditions . 5
5.3.1 Automatic processing . 5
5.3.2 Manual processing. 6
5.4 Processing of pre-exposed film strips . 6
5.5 Evaluation of the pre-exposed film strips . 6
5.5.1 Calibration of densitometer . 6
5.5.2 Parameters for processing system evaluation . 6
5.5.3 Control of fixing and washing . 6
6 Interpretation of results . 7
6.1 General . 7
6.2 Limits for D .
0 7
6.3 Speed index (S ) . 7
x
6.4 Contrast index (C ) . 7
x
7 Checking intervals. 7
8 Test report . 7
9 Compliance with film system classification . 8
Annex A (normative) Method for processing control . 9

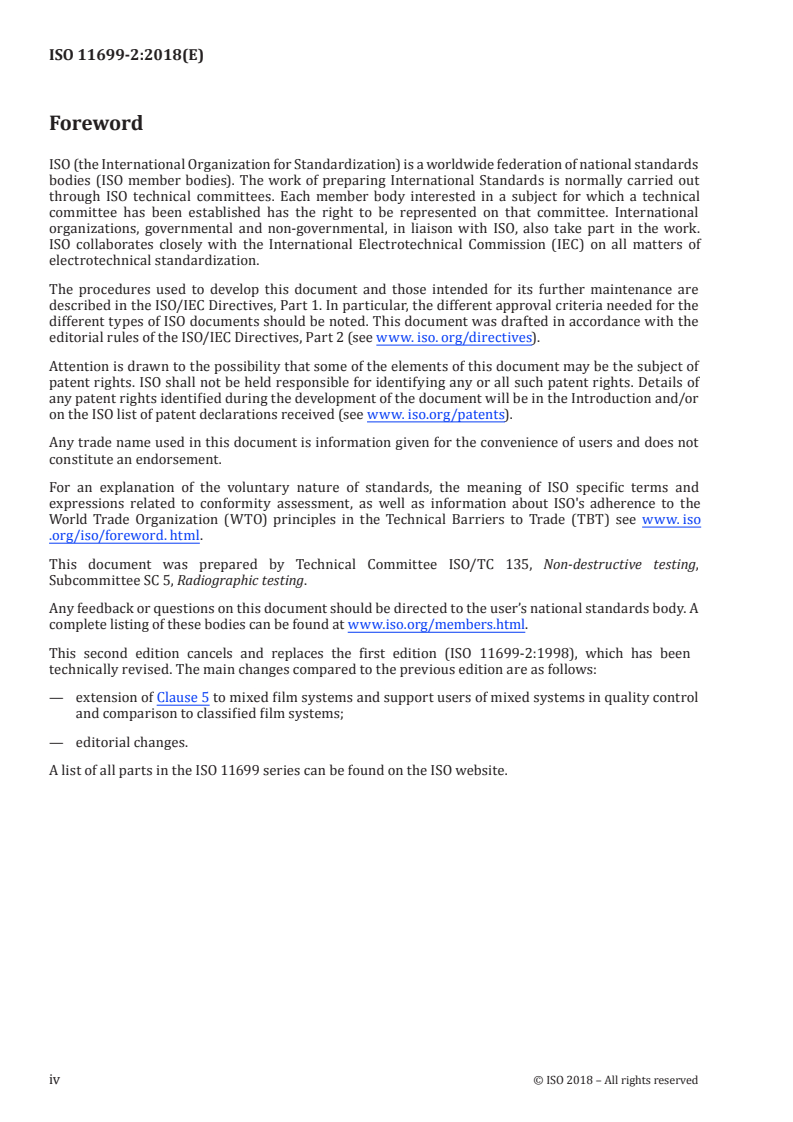

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www. iso. org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www. iso.o rg/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www. iso
.org/iso/foreword. html.
This document was prepared by Technical Committee ISO/TC 135, Non-destructive testing,
Subcommittee SC 5, Radiographic testing.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www. iso. org/members. html.
This second edition cancels and replaces the first edition (ISO 11699-2:1998), which has been
technically revised. The main changes compared to the previous edition are as follows:
— extension of Clause 5 to mixed film systems and support users of mixed systems in quality control
and comparison to classified film systems;
— editorial changes.
A list of all parts in the ISO 11699 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
Introduction
This document specifies a procedure for the control of the film processing systems by users by
processing pre-exposed strips.
These strips are pre-exposed by X-rays and are accompanied by a certificate from the film strip
manufacturer.
The user processes the pre-exposed strips in his film processing system and records the results. In this
document, Clause 4 shows the responsibility of the film strip manufacturer. The user is responsible for
Clauses 5 to 8, which show compliance with the chosen film system classification.
INTERNATIONAL STANDARD ISO 11699-2:2018(E)
Non-destructive testing — Industrial radiographic films —
Part 2:
Control of film processing by means of reference values
1 Scope
This document specifies a procedure for the control of film processing systems.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 11699-1, Non-destructive testing — Industrial radiographic films — Part 1: Classification of film
systems for industrial radiography
ISO 18901, Imaging materials — Processed silver-gelatin-type black-and-white films — Specifications for
stability
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
film system
combination of film and film processing which is carried out in accordance with the instructions of film
manufacturer and/or the manufacturer of the processing chemicals
[SOURCE: ISO 11699-1:2008, 3.1]
3.2
film system class
film system (3.1) classification according to the limiting values given in ISO 11699-1:2008, Table 1
3.3
film strip
piece of film material on which different steps of constant optical density are exposed
3.4
pre-exposed film strip
film strip (3.3) that is pre-exposed by X-rays so as to present at least ten different optical density steps
after processing
3.5
net density
diffuse optical density without base and fog density
4 Manufacturing of pre-exposed film strips for control of the processing system
4.1 Size
The film strips shall have a minimum exposed area of 15 mm × 100 mm. The pre-exposed film strips
contain areas of constant optical densities in increasing optical density steps. These steps are used for
optical density measurements and a blank area for base plus fog density and life expectancy test.
4.2 Selection of film strip type
The selected type of film used for the film strips shall have a response to processing which is
representative for the set of films which are classified according to ISO 11699-1. Films of film system
class C3 or C4 are recommended for exposure of film test strips.
4.3 Examples of production of pre-exposed film strips
The exposure arrangement is shown in Figure 1. The film strip design is described in Figure 2 and
Table 1. A different design and material may be used if it provides the same optical density steps.
Dimensions in millimeters
Key
1 source
2 3 mm thick copper pre-filter
3 step wedge
4 film
Figure 1 — Example of an exposure arrangement
The successive optical density steps on the film strip shall be exposed in order to obtain density
increments of about 0,3 after processing, for example by a step wedge as described in Table 1 and
Figure 2.
Appropriate precautions against scattered radiation shall be taken. The radiation source shall be a
constant potential X-ray tube operated at approximately 150 kV. The exposure time shall be chosen to
obtain a net density of approximately 2 at one of the first six steps (going from low to high densities)
of the film strip after processing the pre-exposed film strip at the processing conditions used for film
system classification according to ISO 11699-1.
2 © ISO 2018 – All rights reserved
Key
1 to 10 See Table 1.
Figure 2 — Design of step wedge
Table 1 — Height of steps; material: fine-grained copper
Height for 150 kV
Step No.
mm
1 11,7
2 10,8
3 10,0
4 9,3
5 8,7
6 8,2
7 7,7
8 7,3
9 6,9
10 6,5
4.4 Measurement fields and determination of reference values
The steps for determination of reference values shall be as follows (
...
INTERNATIONAL ISO
STANDARD 11699-2
Second edition
2018-08
Non-destructive testing — Industrial
radiographic films —
Part 2:
Control of film processing by means of
reference values
Essais non destructifs — Films utilisés en radiographie industrielle —
Partie 2: Contrôle du traitement des films au moyen de valeurs de
référence
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Manufacturing of pre-exposed film strips for control of the processing system .2
4.1 Size . 2
4.2 Selection of film strip type . 2
4.3 Examples of production of pre-exposed film strips . 2
4.4 Measurement fields and determination of reference values . 3
4.5 Pre-exposed film strip certificate. 4
4.6 Storage of pre-exposed film strips . 5
5 User verification of compliance with a classified film system . 5
5.1 Film systems of same manufacturer of films and processing chemistry . 5
5.2 Film systems of different manufacturer’s films and processing chemistry (mixed
systems) . 5
5.3 Processing conditions . 5
5.3.1 Automatic processing . 5
5.3.2 Manual processing. 6
5.4 Processing of pre-exposed film strips . 6
5.5 Evaluation of the pre-exposed film strips . 6
5.5.1 Calibration of densitometer . 6
5.5.2 Parameters for processing system evaluation . 6
5.5.3 Control of fixing and washing . 6
6 Interpretation of results . 7
6.1 General . 7
6.2 Limits for D .
0 7
6.3 Speed index (S ) . 7
x
6.4 Contrast index (C ) . 7
x
7 Checking intervals. 7
8 Test report . 7
9 Compliance with film system classification . 8
Annex A (normative) Method for processing control . 9
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www. iso. org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www. iso.o rg/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www. iso
.org/iso/foreword. html.
This document was prepared by Technical Committee ISO/TC 135, Non-destructive testing,
Subcommittee SC 5, Radiographic testing.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www. iso. org/members. html.
This second edition cancels and replaces the first edition (ISO 11699-2:1998), which has been
technically revised. The main changes compared to the previous edition are as follows:
— extension of Clause 5 to mixed film systems and support users of mixed systems in quality control
and comparison to classified film systems;
— editorial changes.
A list of all parts in the ISO 11699 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
Introduction
This document specifies a procedure for the control of the film processing systems by users by
processing pre-exposed strips.
These strips are pre-exposed by X-rays and are accompanied by a certificate from the film strip
manufacturer.
The user processes the pre-exposed strips in his film processing system and records the results. In this
document, Clause 4 shows the responsibility of the film strip manufacturer. The user is responsible for
Clauses 5 to 8, which show compliance with the chosen film system classification.
INTERNATIONAL STANDARD ISO 11699-2:2018(E)
Non-destructive testing — Industrial radiographic films —
Part 2:
Control of film processing by means of reference values
1 Scope
This document specifies a procedure for the control of film processing systems.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 11699-1, Non-destructive testing — Industrial radiographic films — Part 1: Classification of film
systems for industrial radiography
ISO 18901, Imaging materials — Processed silver-gelatin-type black-and-white films — Specifications for
stability
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
film system
combination of film and film processing which is carried out in accordance with the instructions of film
manufacturer and/or the manufacturer of the processing chemicals
[SOURCE: ISO 11699-1:2008, 3.1]
3.2
film system class
film system (3.1) classification according to the limiting values given in ISO 11699-1:2008, Table 1
3.3
film strip
piece of film material on which different steps of constant optical density are exposed
3.4
pre-exposed film strip
film strip (3.3) that is pre-exposed by X-rays so as to present at least ten different optical density steps
after processing
3.5
net density
diffuse optical density without base and fog density
4 Manufacturing of pre-exposed film strips for control of the processing system
4.1 Size
The film strips shall have a minimum exposed area of 15 mm × 100 mm. The pre-exposed film strips
contain areas of constant optical densities in increasing optical density steps. These steps are used for
optical density measurements and a blank area for base plus fog density and life expectancy test.
4.2 Selection of film strip type
The selected type of film used for the film strips shall have a response to processing which is
representative for the set of films which are classified according to ISO 11699-1. Films of film system
class C3 or C4 are recommended for exposure of film test strips.
4.3 Examples of production of pre-exposed film strips
The exposure arrangement is shown in Figure 1. The film strip design is described in Figure 2 and
Table 1. A different design and material may be used if it provides the same optical density steps.
Dimensions in millimeters
Key
1 source
2 3 mm thick copper pre-filter
3 step wedge
4 film
Figure 1 — Example of an exposure arrangement
The successive optical density steps on the film strip shall be exposed in order to obtain density
increments of about 0,3 after processing, for example by a step wedge as described in Table 1 and
Figure 2.
Appropriate precautions against scattered radiation shall be taken. The radiation source shall be a
constant potential X-ray tube operated at approximately 150 kV. The exposure time shall be chosen to
obtain a net density of approximately 2 at one of the first six steps (going from low to high densities)
of the film strip after processing the pre-exposed film strip at the processing conditions used for film
system classification according to ISO 11699-1.
2 © ISO 2018 – All rights reserved
Key
1 to 10 See Table 1.
Figure 2 — Design of step wedge
Table 1 — Height of steps; material: fine-grained copper
Height for 150 kV
Step No.
mm
1 11,7
2 10,8
3 10,0
4 9,3
5 8,7
6 8,2
7 7,7
8 7,3
9 6,9
10 6,5
4.4 Measurement fields and determination of reference values
The steps for determination of reference values shall be as follows (
...

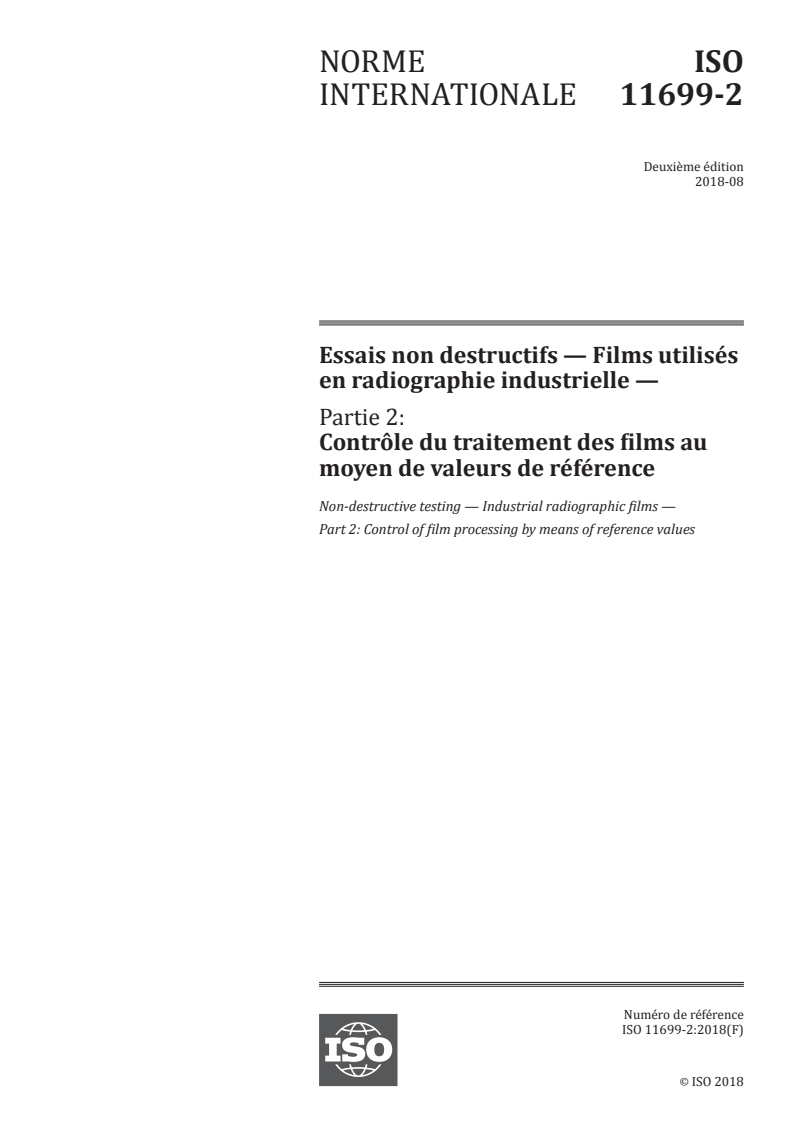

NORME ISO
INTERNATIONALE 11699-2
Deuxième édition
2018-08
Essais non destructifs — Films utilisés
en radiographie industrielle —
Partie 2:
Contrôle du traitement des films au
moyen de valeurs de référence
Non-destructive testing — Industrial radiographic films —
Part 2: Control of film processing by means of reference values
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

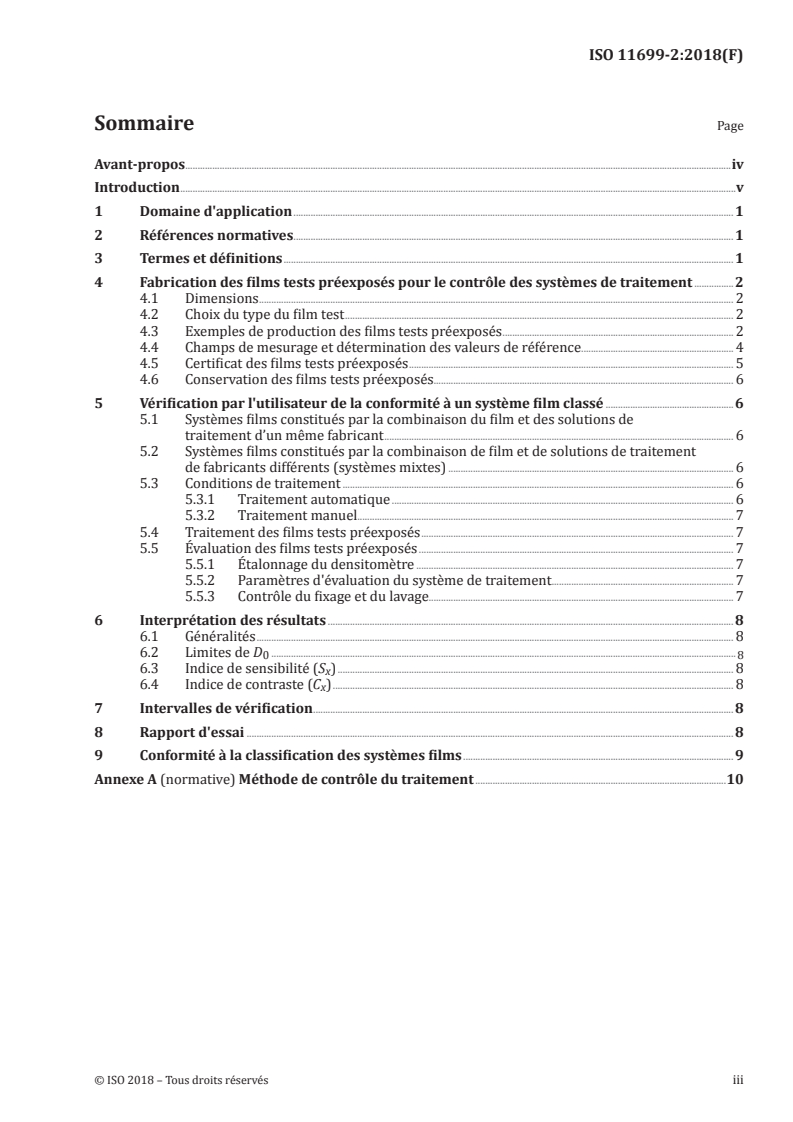

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Fabrication des films tests préexposés pour le contrôle des systèmes de traitement .2
4.1 Dimensions . 2
4.2 Choix du type du film test . 2
4.3 Exemples de production des films tests préexposés . 2
4.4 Champs de mesurage et détermination des valeurs de référence . 4
4.5 Certificat des films tests préexposés . 5
4.6 Conservation des films tests préexposés. 6
5 Vérification par l'utilisateur de la conformité à un système film classé .6
5.1 Systèmes films constitués par la combinaison du film et des solutions de
traitement d’un même fabricant . 6
5.2 Systèmes films constitués par la combinaison de film et de solutions de traitement
de fabricants différents (systèmes mixtes) . 6
5.3 Conditions de traitement . 6
5.3.1 Traitement automatique . 6
5.3.2 Traitement manuel. 7
5.4 Traitement des films tests préexposés . 7
5.5 Évaluation des films tests préexposés . 7
5.5.1 Étalonnage du densitomètre . 7
5.5.2 Paramètres d'évaluation du système de traitement. 7
5.5.3 Contrôle du fixage et du lavage. 7
6 Interprétation des résultats . 8
6.1 Généralités . 8
6.2 Limites de D .
0 8
6.3 Indice de sensibilité (S ) . 8
x
6.4 Indice de contraste (C ) . 8
x
7 Intervalles de vérification . 8
8 Rapport d'essai . 8
9 Conformité à la classification des systèmes films . 9
Annexe A (normative) Méthode de contrôle du traitement .10

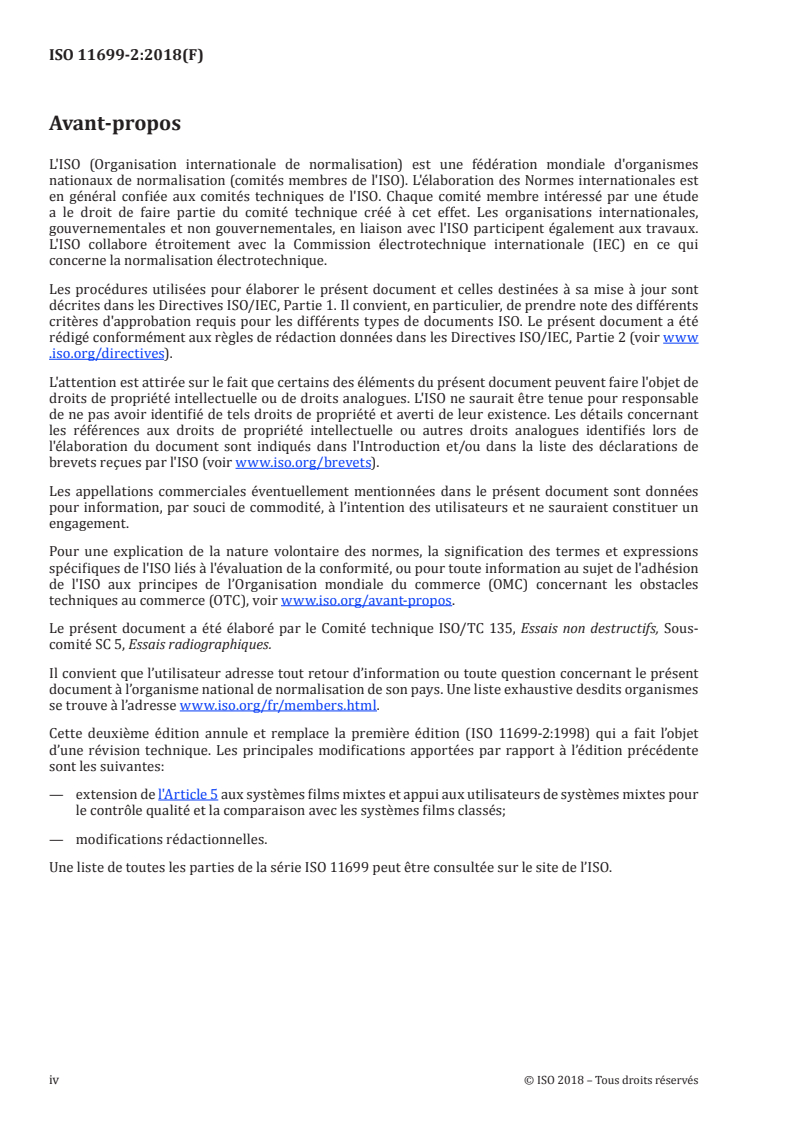

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 135, Essais non destructifs, Sous-
comité SC 5, Essais radiographiques.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
Cette deuxième édition annule et remplace la première édition (ISO 11699-2:1998) qui a fait l’objet
d’une révision technique. Les principales modifications apportées par rapport à l’édition précédente
sont les suivantes:
— extension de l'Article 5 aux systèmes films mixtes et appui aux utilisateurs de systèmes mixtes pour
le contrôle qualité et la comparaison avec les systèmes films classés;
— modifications rédactionnelles.
Une liste de toutes les parties de la série ISO 11699 peut être consultée sur le site de l’ISO.
iv © ISO 2018 – Tous droits réservés
Introduction
Le présent document spécifie un mode opératoire de contrôle par les utilisateurs des systèmes de
traitement des films en traitant des films tests préexposés.
Ces films tests sont préexposés à des rayonnements X et sont accompagnés d'un certificat de leur
fabricant.
L'utilisateur traite les films tests préexposés dans son système de traitement des films et enregistre les
résultats. Dans le présent document, l’Article 4 fait apparaître la responsabilité du fabricant de films
tests. Celle de l'utilisateur apparaît aux Articles 5 à 8 qui montrent la conformité à la classification des
systèmes films choisis.
NORME INTERNATIONALE ISO 11699-2:2018(F)
Essais non destructifs — Films utilisés en radiographie
industrielle —
Partie 2:
Contrôle du traitement des films au moyen de valeurs de
référence
1 Domaine d'application
Le présent document spécifie un mode opératoire de contrôle des systèmes de traitement des films.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 11699-1, Essais non destructifs — Film pour radiographie industrielle — Partie 1: Classification des
systèmes de films pour radiographie industrielle
ISO 18901, Matériaux pour l’image — Films noir et blanc de type gélatino-argentique traités —
Spécifications relatives à la stabilité
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
système film
combinaison du film et de son traitement réalisé conformément aux instructions du fabricant de film
et/ou du fabricant des produits chimiques de traitement
[SOURCE: ISO 11699-1:2008, 3.1]
3.2
classe de système film
classification du système film (3.1) conformément aux valeurs limites indiquées dans le Tableau 1 de
l'ISO 11699-1:2008
3.3
film test
bande de film sur laquelle différentes plages de densité optique uniforme sont exposées
3.4
film test préexposé
bande de film test (3.3) préexposée à un rayonnement X de façon à présenter au moins dix plages de
densité optique différentes, après traitement
3.5
densité nette
densité optique diffuse sans la densité du support plus voile
4 Fabrication des films tests préexposés pour le contrôle des systèmes de
traitement
4.1 Dimensions
La zone exposée des films tests doit être de dimension au minimum égale à 15 mm × 100 mm. Les
films tests préexposés comportent des plages de densités optiques uniformes, ces plages présentant
des densités optiques croissantes. Ces plages sont utilisées pour les mesures de densité optique et une
zone non exposée pour les contrôles de la densité du support plus voile et de l’archivabilité.
4.2 Choix du type du film test
Le type de film choisi utilisé pour les films tests doit avoir une réponse au traitement représentative
du groupe de films classés suivant l'ISO 11699-1. Les films de la classe de systèmes films C3 ou C4 sont
recommandés pour l’exposition des films tests.
4.3 Exemples de production des films tests préexposés
Le mode d'exposition est présenté à la Figure 1. La conception du film test est décrite à la Figure 2
et dans le Tableau 1. Des conceptions et matériaux différents peuvent être choisis s'ils permettent
d'obtenir les mêmes plages de densité optique.
2 © ISO 2018 – Tous droits réservés
Dimensions en millimètres
Légende
1 source
2 préfiltre Cu, épaisseur 3 mm
3 cale à gradins
4 film
Figure 1 — Exemple de mode d’exposition
Les plages de densité optique successives du
...
NORME ISO
INTERNATIONALE 11699-2
Deuxième édition
2018-08
Essais non destructifs — Films utilisés
en radiographie industrielle —
Partie 2:
Contrôle du traitement des films au
moyen de valeurs de référence
Non-destructive testing — Industrial radiographic films —
Part 2: Control of film processing by means of reference values
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Fabrication des films tests préexposés pour le contrôle des systèmes de traitement .2
4.1 Dimensions . 2
4.2 Choix du type du film test . 2
4.3 Exemples de production des films tests préexposés . 2
4.4 Champs de mesurage et détermination des valeurs de référence . 4
4.5 Certificat des films tests préexposés . 5
4.6 Conservation des films tests préexposés. 6
5 Vérification par l'utilisateur de la conformité à un système film classé .6
5.1 Systèmes films constitués par la combinaison du film et des solutions de
traitement d’un même fabricant . 6
5.2 Systèmes films constitués par la combinaison de film et de solutions de traitement
de fabricants différents (systèmes mixtes) . 6
5.3 Conditions de traitement . 6
5.3.1 Traitement automatique . 6
5.3.2 Traitement manuel. 7
5.4 Traitement des films tests préexposés . 7
5.5 Évaluation des films tests préexposés . 7
5.5.1 Étalonnage du densitomètre . 7
5.5.2 Paramètres d'évaluation du système de traitement. 7
5.5.3 Contrôle du fixage et du lavage. 7
6 Interprétation des résultats . 8
6.1 Généralités . 8
6.2 Limites de D .
0 8
6.3 Indice de sensibilité (S ) . 8
x
6.4 Indice de contraste (C ) . 8
x
7 Intervalles de vérification . 8
8 Rapport d'essai . 8
9 Conformité à la classification des systèmes films . 9
Annexe A (normative) Méthode de contrôle du traitement .10
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 135, Essais non destructifs, Sous-
comité SC 5, Essais radiographiques.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
Cette deuxième édition annule et remplace la première édition (ISO 11699-2:1998) qui a fait l’objet
d’une révision technique. Les principales modifications apportées par rapport à l’édition précédente
sont les suivantes:
— extension de l'Article 5 aux systèmes films mixtes et appui aux utilisateurs de systèmes mixtes pour
le contrôle qualité et la comparaison avec les systèmes films classés;
— modifications rédactionnelles.
Une liste de toutes les parties de la série ISO 11699 peut être consultée sur le site de l’ISO.
iv © ISO 2018 – Tous droits réservés
Introduction
Le présent document spécifie un mode opératoire de contrôle par les utilisateurs des systèmes de
traitement des films en traitant des films tests préexposés.
Ces films tests sont préexposés à des rayonnements X et sont accompagnés d'un certificat de leur
fabricant.
L'utilisateur traite les films tests préexposés dans son système de traitement des films et enregistre les
résultats. Dans le présent document, l’Article 4 fait apparaître la responsabilité du fabricant de films
tests. Celle de l'utilisateur apparaît aux Articles 5 à 8 qui montrent la conformité à la classification des
systèmes films choisis.
NORME INTERNATIONALE ISO 11699-2:2018(F)
Essais non destructifs — Films utilisés en radiographie
industrielle —
Partie 2:
Contrôle du traitement des films au moyen de valeurs de
référence
1 Domaine d'application
Le présent document spécifie un mode opératoire de contrôle des systèmes de traitement des films.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 11699-1, Essais non destructifs — Film pour radiographie industrielle — Partie 1: Classification des
systèmes de films pour radiographie industrielle
ISO 18901, Matériaux pour l’image — Films noir et blanc de type gélatino-argentique traités —
Spécifications relatives à la stabilité
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
système film
combinaison du film et de son traitement réalisé conformément aux instructions du fabricant de film
et/ou du fabricant des produits chimiques de traitement
[SOURCE: ISO 11699-1:2008, 3.1]
3.2
classe de système film
classification du système film (3.1) conformément aux valeurs limites indiquées dans le Tableau 1 de
l'ISO 11699-1:2008
3.3
film test
bande de film sur laquelle différentes plages de densité optique uniforme sont exposées
3.4
film test préexposé
bande de film test (3.3) préexposée à un rayonnement X de façon à présenter au moins dix plages de
densité optique différentes, après traitement
3.5
densité nette
densité optique diffuse sans la densité du support plus voile
4 Fabrication des films tests préexposés pour le contrôle des systèmes de
traitement
4.1 Dimensions
La zone exposée des films tests doit être de dimension au minimum égale à 15 mm × 100 mm. Les
films tests préexposés comportent des plages de densités optiques uniformes, ces plages présentant
des densités optiques croissantes. Ces plages sont utilisées pour les mesures de densité optique et une
zone non exposée pour les contrôles de la densité du support plus voile et de l’archivabilité.
4.2 Choix du type du film test
Le type de film choisi utilisé pour les films tests doit avoir une réponse au traitement représentative
du groupe de films classés suivant l'ISO 11699-1. Les films de la classe de systèmes films C3 ou C4 sont
recommandés pour l’exposition des films tests.
4.3 Exemples de production des films tests préexposés
Le mode d'exposition est présenté à la Figure 1. La conception du film test est décrite à la Figure 2
et dans le Tableau 1. Des conceptions et matériaux différents peuvent être choisis s'ils permettent
d'obtenir les mêmes plages de densité optique.
2 © ISO 2018 – Tous droits réservés
Dimensions en millimètres
Légende
1 source
2 préfiltre Cu, épaisseur 3 mm
3 cale à gradins
4 film
Figure 1 — Exemple de mode d’exposition
Les plages de densité optique successives du
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
