INTERNATIONAL ISO
STANDARD 8249
Third edition
2018-07
Welding — Determination of Ferrite
Number (FN) in austenitic and duplex
ferritic-austenitic Cr-Ni stainless steel
weld metals
Soudage — Détermination de l'indice de ferrite (FN) dans le
métal fondu en acier inoxydable austénitique et duplex ferritique-
austénitique au chrome-nickel
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Calibration . 2
5.1 Coating thickness standards . 2
5.2 Magnet . 2
5.3 Instruments . 2
5.4 Calibration curve . 3
6 Standard method for covered electrode test pads . 5
6.1 Dimensions of weld metal test specimens . 5
6.2 Depositing weld metal test specimens . 5
6.3 Measuring . 6
6.3.1 Surface finishing . 6
6.3.2 Individual measurements . 6
6.3.3 Reporting . 7
7 Standard methods for test pads of other processes and for production welds .7
7.1 Standard method for test pads for other weld metals . 7
7.2 Production welds . 7
8 Other methods . 7
8.1 Methods . 7
8.2 Maintaining calibration . 8
9 Procedures used to prepare secondary standards for delta ferrite in austenitic
stainless steel weld metal . 8
Annex A (informative) Manufacture of secondary standards by strip cladding .9
Annex B (informative) Manufacture of secondary standards by centrifugal chill casting .19
Bibliography .27

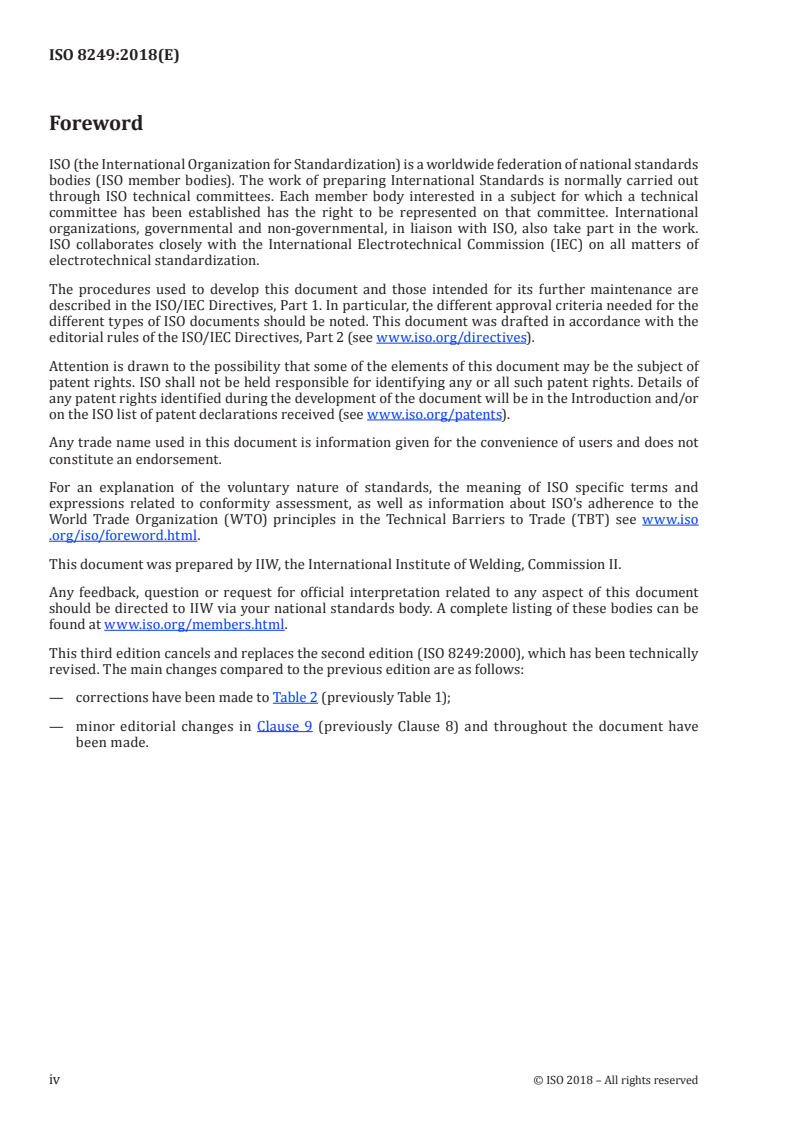

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by IIW, the International Institute of Welding, Commission II.
Any feedback, question or request for official interpretation related to any aspect of this document
should be directed to IIW via your national standards body. A complete listing of these bodies can be
found at www .iso .org/members .html.
This third edition cancels and replaces the second edition (ISO 8249:2000), which has been technically
revised. The main changes compared to the previous edition are as follows:
— corrections have been made to Table 2 (previously Table 1);
— minor editorial changes in Clause 9 (previously Clause 8) and throughout the document have
been made.
iv © ISO 2018 – All rights reserved
Introduction
At present, there is no universal opinion concerning the best experimental method that gives an absolute
measurement of the amount of ferrite in a weld metal, either destructively or non-destructively. This
situation has led to the development and use, internationally, of the concept of a "Ferrite Number" or FN.
A Ferrite Number is a description of the ferrite content of a weld metal determined using a standardized
procedure. Such procedures are laid down in this document. The Ferrite Number of a weld metal has
been considered approximately equivalent to the percentage ferrite content, particularly at low FN
values. More recent information suggests that the FN can overstate the volume percent ferrite at higher
FN by a factor in the order of 1,3 to 1,5, which depends to a certain extent on the actual composition of
the alloy in question.
Although other methods are available for determining the Ferrite Number, the standardized measuring
procedure, laid down in this document, is based on assessing the tear-off force needed to pull the weld
metal sample from a magnet of defined strength and size. The relationship between tear-off force and
FN is obtained using primary standards consisting of a non-magnetic coating of specified thickness on
a magnetic base. Each non-magnetic coating thickness is assigned an FN value.
The ferrite content determined by this method is arbitrary and is not necessarily the true or absolute
ferrite content. In recognition of this fact, the term "Ferrite Number" (FN) is used instead of "ferrite per
cent" when quoting a ferrite content determined by this method. To help convey the message that this
standardized calibration procedure has been used, the terms "Ferrite Number" and "FN" are capitalized
as proper nouns.
INTERNATIONAL STANDARD ISO 8249:2018(E)
Welding — Determination of Ferrite Number (FN) in
austenitic and duplex ferritic-austenitic Cr-Ni stainless
steel weld metals
1 Scope
This document specifies the method and apparatus for:
— the measurement of the delta ferrite content, expressed as Ferrite Number (FN), in largely austenitic
1)
and duplex ferritic-austenitic stainless steel weld metal through the attractive force between a
weld metal sample and a standard permanent magnet;
— the preparation and measurement of standard pads for manual metal arc covered electrodes. The
general method is also recommended for the ferrite measurement of production welds and for weld
metal from other processes, such as gas tungsten arc welding, gas shielded metal arc welding and
submerged arc welding (in these cases, the way of producing the pad should be defined);
— the calibration of other instruments to measure FN.
The method laid down in this document is intended for use on weld metals in the as-welded state and
on weld metals after thermal treatments causing complete or partial transformation of ferrite to any
non-magnetic phase. Austenitizing thermal treatments which alter the size and shape of the ferrite
change the magnetic response of the ferrite.
The method is not intended for measurement of the ferrite content of cast, forged or wrought austenitic
or duplex ferritic-austenitic steel samples.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Principle
The measurement of the ferrite content of largely austenitic stainless steel weld metal through the
attractive force between a weld metal sample and a permanent magnet is based on the fact that the
attractive force between a two-phase (or multiphase) sample containing one ferromagnetic phase
and one (or more) non-ferromagnetic phase(s) increases as the content of the ferromagnetic phase
increases. In largely austenitic and duplex ferritic-austenitic stainless steel weld metal, ferrite is
magnetic, whereas austenite, carbides, sigma phase and inclusions are non-ferromagnetic.
1) The term "austenitic-ferritic (duplex) stainless steel" is sometimes applied in place of "duplex ferritic-austenitic
stainless steel".
5 Calibration
5.1 Coating thickness standards
The coating thickness standards shall consist of non-magnetic copper applied to an unalloyed steel
base of size 30 mm × 30 mm. The thickness of the unalloyed steel base shall be equal to or greater than
the experimentally determined minimum thickness at which a further increase of the thickness does
not cause an increase of the attractive force between the standard permanent magnet and the coating
thickness standard. The thickness of the non-magnetic copper coating shall be known to an accuracy of
±5 % or better. The chemical composition of unalloyed steel shall be within the limits given in Table 1.
Table 1 — Chemical composition limits – unalloyed steel
Element Limit
% (by mass)
C 0,08 to 0,13
Si 0,10 maximum
Mn 0,30 to 0,60
P 0,040 maximum
S 0,050 maximum
The copper coating may be covered by a chromium f
...
