ISO/DIS 10972-2

Cranes -- Requirements for mechanisms

Appareils de levage à charge suspendue -- Exigences pour les mécanismes

Standards Content (sample)

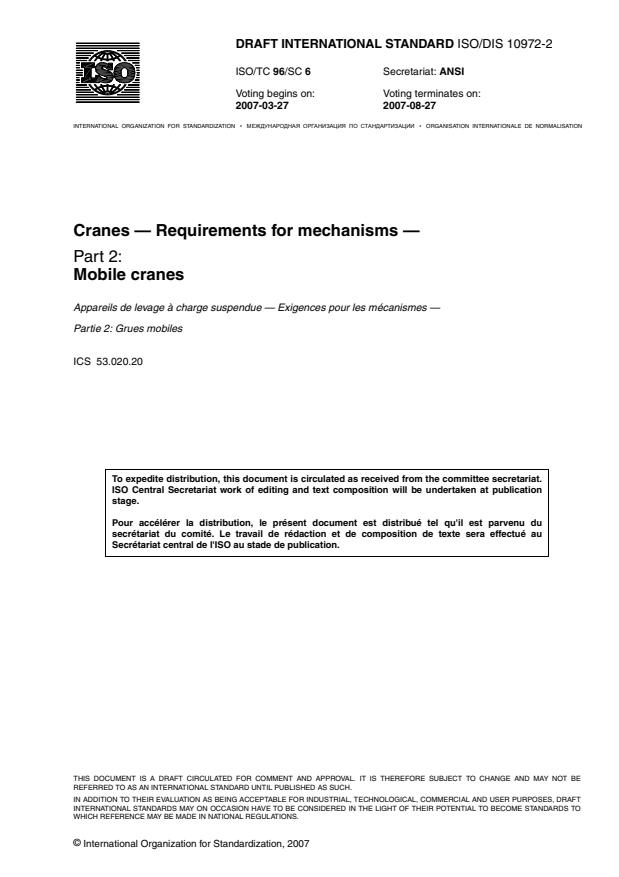

DRAFT INTERNATIONAL STANDARD ISO/DIS 10972-2
ISO/TC 96/SC 6 Secretariat: ANSI
Voting begins on: Voting terminates on:
2007-03-27 2007-08-27

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION

Cranes — Requirements for mechanisms —
Part 2:
Mobile cranes
Appareils de levage à charge suspendue — Exigences pour les mécanismes —
Partie 2: Grues mobiles
ICS 53.020.20

To expedite distribution, this document is circulated as received from the committee secretariat.

ISO Central Secretariat work of editing and text composition will be undertaken at publication

stage.

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du

secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au

Secrétariat central de l'ISO au stade de publication.

THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE

REFERRED TO AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.

IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT

INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME STANDARDS TO

WHICH REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.
© International Organization for Standardization, 2007
---------------------- Page: 1 ----------------------
ISO/DIS 10972-2
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall

not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the

unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

Copyright notice

This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as permitted

under the applicable laws of the user's country, neither this ISO draft nor any extract from it may be

reproduced, stored in a retrieval system or transmitted in any form or by any means, electronic, photocopying,

recording or otherwise, without prior written permission being secured.

Requests for permission to reproduce should be addressed to either ISO at the address below or ISO's

member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii ISO 2007 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 10972-2

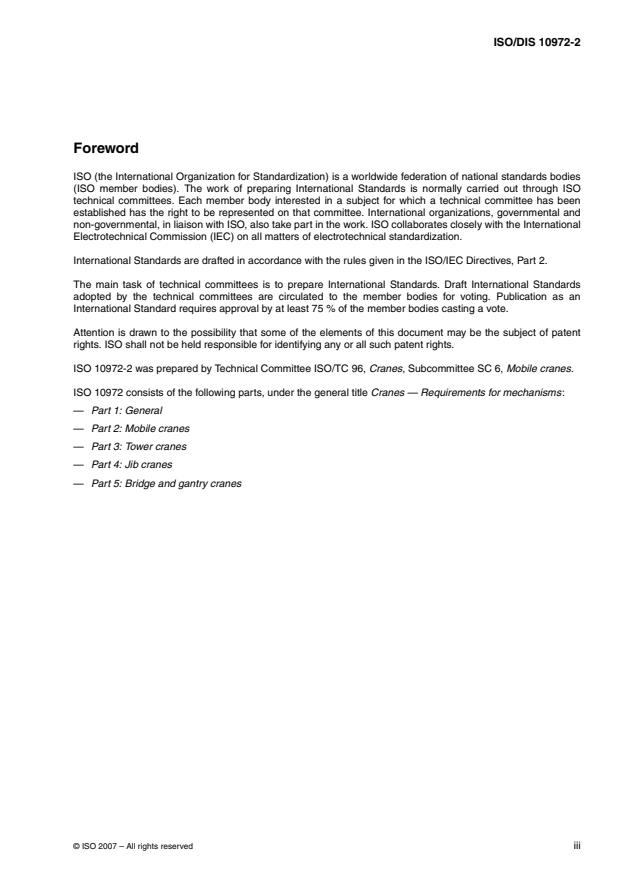

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International

Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 10972-2 was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 6, Mobile cranes.

ISO 10972 consists of the following parts, under the general title Cranes — Requirements for mechanisms:

— Part 1: General
— Part 2: Mobile cranes
— Part 3: Tower cranes
— Part 4: Jib cranes
— Part 5: Bridge and gantry cranes
ISO 2007 – All rights reserved iii
---------------------- Page: 3 ----------------------
---------------------- Page: 4 ----------------------
Draft International Standard ISO/DIS 10972-2
ISO/TC 96/SC 6 Secretariat: ANSI (US)
Voting begins on: Jan 2007 Voting terminates: 7 May 2007
Cranes — Requirements for mechanisms —
Part 2:
Mobile cranes
1 Scope

This part of ISO 10972 establishes requirements which apply specifically to the mechanisms

and related components of mobile cranes, in addition to the general requirements given in

ISO 10972-1
These additional requirements concern;
a) the arrangement, features and characteristics of the crane mechanisms, and
b) the minimum requirements for certain mechanism components

Rules for the proof of competence calculation regarding different limit states (yield strength,

fatigue, wear) are excluded from this part of ISO 10972.
2 Normative references

The following referenced documents are indispensable for the application of this document.

For dated references, only the edition cited applies. For undated references, the latest edition

of the referenced document (including any amendments) applies.
ISO 4301-2, Cranes – Classification –Part 2: Mobile Cranes
ISO 4306-1, Cranes – Vocabulary – Part 1: General
ISO 4306-2, Cranes – Vocabulary – Part 2: Mobile Cranes
ISO 10972-1, Cranes – Requirements for mechanisms – Part 1: General
ISO 8087, Mobile Cranes – Drum and Sheave sizes
ISO 10245-1, Cranes – Limiting and Indicating Devices – Part 1; General
DRAFT 2007
---------------------- Page: 5 ----------------------
ISO/TC 96/SC 6/CD 10972-2:2006 TC 96 / SC 6 / N413
Mobile Cranes 13 March 2006
ISO 10245-2, Cranes – Limiting and Indicating Devices – Part 2: Mobile Cranes
IEC 60204-32, Safety of Machinery-Electrical Equipment of Machines – Part 32-
Requirement for Hoisting Machines
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 4306-1 and 4306-2

apply.
4 Specific requirements for hoisting mechanisms on mobile cranes
4.1 Boom hoist mechanism

Limiting and indicating devices per the requirements of ISO 10245-1 and 10245-2, shall be

incorporated as applicable. Also refer to ISO 4301 for winch classification.

The boom hoist may use a rope drum for its drive or hydraulic cylinder(s) and the supporting

structure may be a gantry or the same hydraulic cylinder(s) used to elevate the boom.

The boom hoist shall be capable of elevating and controlling the boom with its rated load (for

wire rope boom hoists, when reeved according to the manufacturer’s specifications) and shall

be capable of supporting the boom and rated load without action by the operator.

In a wire rope supporting and elevating arrangement, boom lowering shall be done only

under power control. Free–fall lowering of the boom shall not be permitted.

The boom hoist drum shall have sufficient wire rope capacity to operate the boom in all

positions, from the lowest permissible to the highest recommended, when using the

manufacturer’s recommended reeving and wire rope size. No less than two full wraps of wire

rope shall remain on the drum with the boom lowered to the level of the crane supporting

surface. The end of the wire rope shall be anchored to the drum by an arrangement specified

by the winch manufacturer.

The drum shall provide a first layer wire rope pitch diameter in accordance with ISO 8087.

On machines with wire rope supported booms, a braking mechanism and an additional

holding device which has a braking capability of at least one and one-half the maximum

drive of the winch shall be provided to prevent inadvertent lowering of the boom

An integrally mounted holding device (such as a load check valve) shall be provided with

boom support hydraulic cylinder(s) to prevent uncontrolled lowering of the boom in the

event of a hydraulic system failure (e.g., supply hose rupture).
Page 2 of 6
DRAFT 2007
---------------------- Page: 6 ----------------------
ISO/TC 96/SC 6/CD 10972-2:2006 TC 96 / SC
...

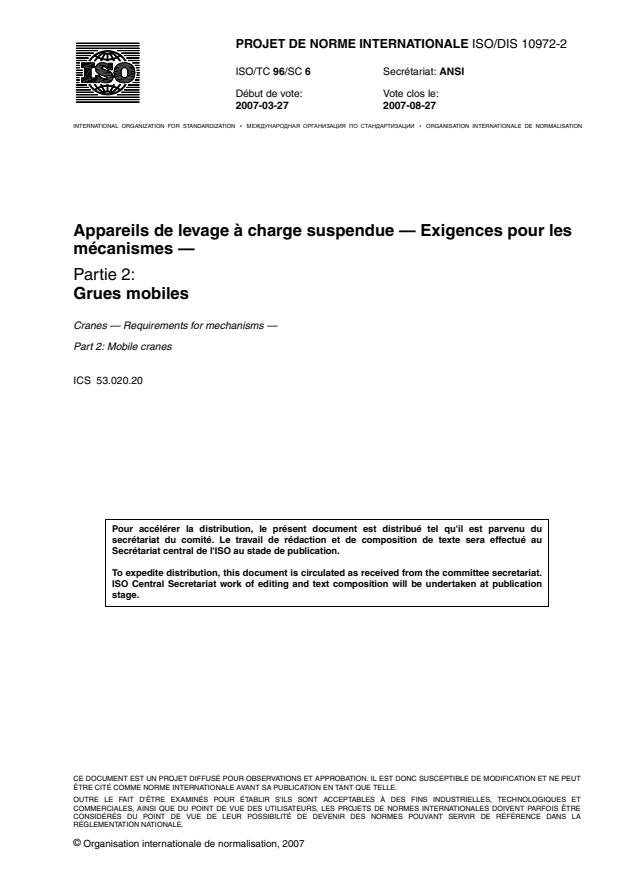

PROJET DE NORME INTERNATIONALE ISO/DIS 10972-2
ISO/TC 96/SC 6 Secrétariat: ANSI
Début de vote: Vote clos le:
2007-03-27 2007-08-27

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION

Appareils de levage à charge suspendue — Exigences pour les
mécanismes —
Partie 2:
Grues mobiles
Cranes — Requirements for mechanisms —
Part 2: Mobile cranes
ICS 53.020.20

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du

secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au

Secrétariat central de l'ISO au stade de publication.

To expedite distribution, this document is circulated as received from the committee secretariat.

ISO Central Secretariat work of editing and text composition will be undertaken at publication

stage.

CE DOCUMENT EST UN PROJET DIFFUSÉ POUR OBSERVATIONS ET APPROBATION. IL EST DONC SUSCEPTIBLE DE MODIFICATION ET NE PEUT

ÊTRE CITÉ COMME NORME INTERNATIONALE AVANT SA PUBLICATION EN TANT QUE TELLE.

OUTRE LE FAIT D'ÊTRE EXAMINÉS POUR ÉTABLIR S'ILS SONT ACCEPTABLES À DES FINS INDUSTRIELLES, TECHNOLOGIQUES ET

COMMERCIALES, AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES PROJETS DE NORMES INTERNATIONALES DOIVENT PARFOIS ÊTRE

CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSIBILITÉ DE DEVENIR DES NORMES POUVANT SERVIR DE RÉFÉRENCE DANS LA

RÉGLEMENTATION NATIONALE.
© Organisation internationale de normalisation, 2007
---------------------- Page: 1 ----------------------
ISO/DIS 10972-2
PDF — Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du

fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation

de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer

le Secrétariat central à l'adresse donnée ci-dessous.
Notice de droit d'auteur

Ce document de l'ISO est un projet de Norme internationale qui est protégé par les droits d'auteur de l'ISO.

Sauf autorisé par les lois en matière de droits d'auteur du pays utilisateur, aucune partie de ce projet ISO ne

peut être reproduite, enregistrée dans un système d'extraction ou transmise sous quelque forme que ce soit

et par aucun procédé, électronique ou mécanique, y compris la photocopie, les enregistrements ou autres,

sans autorisation écrite préalable.

Les demandes d'autorisation de reproduction doivent être envoyées à l'ISO à l'adresse ci-après ou au comité

membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Toute reproduction est soumise au paiement de droits ou à un contrat de licence.
Les contrevenants pourront être poursuivis.
ii ISO 2007 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 10972-2
Sommaire Page

Avant-propos .....................................................................................................................................................iv

1 Domaine d'application ..........................................................................................................................1

2 Références normatives.........................................................................................................................1

3 Termes et définitions ............................................................................................................................2

4 Prescriptions particulières relatives aux mécanismes de levage des grues mobiles ...................2

4.1 Mécanisme de levage de la flèche.......................................................................................................2

4.2 Mécanisme de levage de charge..........................................................................................................2

5 Prescriptions particulières relatives au mécanisme de télescopage de la flèche des grues

mobiles ...................................................................................................................................................4

6 Prescription particulières relatives aux mécanismes de rotation des grues mobiles...................4

7 Prescription relative au déplacement de la grue ...............................................................................4

7.1 Commandes de déplacement...............................................................................................................4

7.2 Mécanisme relatif au déplacement......................................................................................................5

7.3 Freins et verrouillages de déplacement..............................................................................................5

© ISO 2007 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/DIS 10972-2
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 10972-2 a été élaborée par le comité technique ISO/TC 96, Appareils de levage à charge suspendue,

sous-comité SC 6, Grues mobiles.

L'ISO 10972 comprend les parties suivantes, présentées sous le titre général Appareils de levage à charges

suspendues — Prescriptions relatives aux mécanismes:
⎯ Partie 1: Généralités
⎯ Partie 2: Grues mobiles
⎯ Partie 3 : Grues à tour
⎯ Partie 4 : Grues à flèche
⎯ Partie 5 : Ponts et portiques roulants
iv © ISO 2007 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 10972-2
Appareils de levage à charge suspendue — Exigences pour les
mécanismes —
Partie 2:
Grues mobiles
1 Domaine d'application

La présente partie de l’ISO 10972 établit des prescriptions spécifiques qui s’appliquent aux mécanismes et

aux composants associés des grues à flèche, en plus des prescriptions générales données dans l’ISO 10972-

Ces prescriptions supplémentaires concernent :

a) la disposition, les particularités et les caractéristiques des mécanismes, et

b) les prescriptions minimales pour certains composants des mécanismes.

Les règles de calcul pour la preuve de compétence concernant différents états limites (limite élastique,

fatigue, usure) sont exclues de la présente partie de l’ISO 10972.
2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).
ISO 4301-2:1985, Appareils de levage. Classification. Partie 2 : grues mobiles

ISO 4306-1:1990, Appareils de levage à charge suspendue - Vocabulaire - Partie 1 : généralités

ISO 4306-2:1994, Appareils de levage à charge suspendue. Vocabulaire. Partie 2 : grues mobiles

ISO 10972-1:1998, Appareils de levage à charge suspendue - Prescriptions pour les mécanismes - Partie 1 :

généralités
ISO 8087:1985, Grues mobiles. Dimensions des tambours et poulies

ISO 10245-1:1994, Appareils de levage à charge suspendue. Limiteurs et indicateurs. Partie 1 : généralités

ISO 10245-2:1994, Appareils de levage à charge suspendue. Limiteurs et indicateurs. Partie 2 : grues mobiles

IEC 60204-32:1998, Sécurité des machines. Équipement électrique des machines. Partie 32 : prescriptions

pour les appareils de levage
© ISO 2007 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO/DIS 10972-2
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans les ISO 4306-1 et ISO 4306-2

s'appliquent.
4 Prescriptions particulières relatives aux mécanismes de levage des grues
mobiles
4.1 Mécanisme de levage de la flèche

Des dispositifs limiteurs et indicateurs selon les exigences des ISO 10245-1 et ISO 10245-2, doivent être

incorporés le cas échéant. Se référer aussi à I’SO 4301 pour la classification des treuils.

Le levage de flèche peut impliquer un tambour à câble pour son entraînement ou un(des) vérin(s)

hydraulique(s) et la structure portante peut être un portique ou le(les) même(s) vérin(s) hydraulique(s) que

celui (ceux) utilisé(s) pour lever la flèche.

Le mécanisme de levage de flèche doit être capable d'élever et de contrôler la flèche à sa charge nominale

(pour des systèmes de relevage de flèche à câble, avec mouflage selon les spécifications du fabricant) et doit

être capable de soutenir la flèche et la charge nominale sans action de l'opérateur.

Dans des dispositions de supportage et de relevage à câble, la descente de flèche doit être réalisée

seulement sous contrôle mécanique. La descente libre de la flèche ne doit pas être autorisée.

Le tambour du levage de flèche doit avoir une capacité de câble suffisante pour faire fonctionner la flèche

dans toutes les positions, depuis le plus basse permise jusqu’à la plus haute recommandée, en utilisant le

mouflage et la dimension de câble recommandés par le fabricant. Au moins deux enroulements complets de

câble doivent rester sur le tambour lorsque la flèche est baissée au niveau de la surface supportant la grue.

L’extrémité du câble doit être ancrée sur le tambour selon une disposition spécifiée par le

...
