INTERNATIONAL ISO
STANDARD 8132
Fourth edition
2022-04
Hydraulic fluid power — Mounting
dimensions for accessories for single
rod cylinders, 16 MPa (160 bar)
medium and 25 MPa (250 bar) series
Transmissions hydrauliques — Dimensions d'interchangeabilité des
accessoires pour vérins à simple tige, 16 MPa (160 bar) série moyenne
et 25 MPa (250 bar)
Reference number
ISO 8132:2022(E)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 8132:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8132:2022(E)

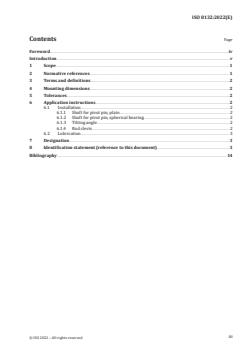

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Mounting dimensions . 2
5 Tolerances . 2
6 Application instructions .2
6.1 Installation . 2
6.1.1 Shaft for pivot pin, plain . 2
6.1.2 Shaft for pivot pin, spherical bearing. 2
6.1.3 Tilting angle . 2
6.1.4 Rod clevis . 2
6.2 Lubrication . 3
7 Designation . 3
8 Identification statement (reference to this document) . 3
Bibliography .14
iii
© ISO 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 8132:2022(E)

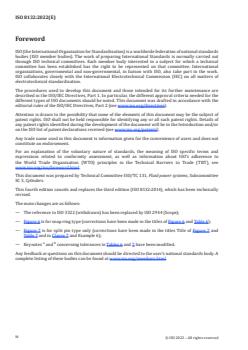

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 3, Cylinders.
This fourth edition cancels and replaces the third edition (ISO 8132:2014), which has been technically
revised.
The main changes are as follows:
— The reference to ISO 3322 (withdrawn) has been replaced by ISO 2944 (Scope);
— Figure 6 is for snap ring type (corrections have been made in the titles of Figure 6 and Table 6);
— Figure 7 is for split pin type only (corrections have been made in the titles Title of Figure 7 and
Table 7 and in Clause 7 and Example 6);
a b
— Keynotes and concerning tolerances in Tables 6 and 7 have been modified.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
© ISO 2022 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 8132:2022(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit.
One component of such systems is the fluid power cylinder. This is a device that converts power into
linear mechanical force and motion. It consists of a movable element, i.e. a piston and piston rod,
operating within a cylindrical bore.
v
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 8132:2022(E)
Hydraulic fluid power — Mounting dimensions for
accessories for single rod cylinders, 16 MPa (160 bar)
medium and 25 MPa (250 bar) series
1 Scope
This document specifies the mounting dimensions required for the interchangeability of accessories
for 16 MPa (160 bar) medium series cylinders in accordance with ISO 6020-1 and for 25 MPa (250 bar)
series cylinders in accordance with ISO 6022. The accessories have been designed specifically for use
with cylinders manufactured in accordance with ISO 6020-1 and ISO 6022, but this does not limit their
1)
application .
This document covers the following accessories, identified in accordance with ISO 6099:
— AP2 — rod clevis, female thread (see Figure 1 and Table 1);
— AF3 — rod flange, circular (see Figure 2 and Table 2);
— AB4 — clevis bracket, straight (see Figure 3 and Table 3);
— AB3 — clevis bracket, in angle (see Figure 4 and Table 4);
— AT4 — trunnion bracket (see Figure 5 and Table 5);
— AA4-R — pivot pin, plain bearing (snap ring type) (see Figure 6 and Table 6);
— AA4-S — pivot pin, plain bearing (split pin type) (see Figure 7 and Table 7);
— AA6-R — pivot pin, spherical bearing (snap ring type) (see Figure 6 and Table 6);
— AA6-S — pivot pin, spherical bearing (split pin type) (see Figure 7 and Table 7);
— AP6 — rod eye spherical, female thread (see Figure 8 and Table 8);
— AP4 — rod eye plain, female thread (see Figure 9 and Table 9).
These accessories are used on hydraulic cylinders for mechanically transmitting the cylinder force.
The design of these accessories is based on the maximum forces resulting from the specified internal
diameters of the cylinders and pressures according to ISO 3320 and ISO 2944.
This document applies only to the dimensional criteria of products manufactured in conformity with
this document; it does not apply to their functional characteristics.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 286-2, Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —
Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts
ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual
tolerance indications
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 MPa = 1 N/mm .
1
© ISO 2022 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8132:2022(E)
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6099, Fluid power systems and components — Cylinders — Identification code for mounting dimensions
and mounting types
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Mounting dimensions
The mounting dimensions for accessories are shown in Figures 1 to 9 and are given in Tables 1 to 9.
5 Tolerances
5.1 Tolerance values are given in Figures 1 to 9.
5.2 Tolerances for other linear and angular dimensions shall be in accordance with the designation as
described in ISO 2768-1.
6 Application instructions
6.1 Installation
6.1.1 Shaft for pivot pin, plain
A tolerance of f8 shall be used for plain bearing shafts in accordance with ISO 286-2.
6.1.2 Shaft for pivot pin, spherical bearing
A tolerance of m6 should be used for the shaft fitting the spherical plain bearing bore (see ISO 286-2).
In exceptional cases (for example where there are difficulties in cylinder installation), a tolerance of
f7 may be used. In this instance, a case-hardened shaft is recommended because movement occurs
between the shaft and the bearing bore and lubrication is needed. Lubrication may be carried out
through the shaft.
6.1.3 Tilting angle
The specified tilting angle of ±4° can still be obtained when the clevis inner faces about the side faces of
the inner ring of the spherical plain bearing.
6.1.4 Rod clevis
The rod c
...
NORME ISO
INTERNATIONALE 8132
Quatrième édition
2022-04
Transmissions hydrauliques —
Dimensions d'interchangeabilité des
accessoires pour vérins à simple tige,
16 MPa (160 bar) série moyenne et 25
MPa (250 bar)
Hydraulic fluid power — Mounting dimensions for accessories for
single rod cylinders, 16 MPa (160 bar) medium and 25 MPa (250 bar)
series
Numéro de référence
ISO 8132:2022(F)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 8132:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8132:2022(F)

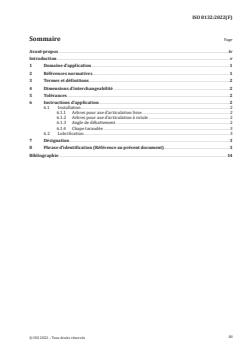

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Dimensions d’interchangeabilité .2
5 Tolérances . 2
6 Instructions d'application . 2
6.1 Installation . 2
6.1.1 Arbres pour axe d'articulation lisse . 2
6.1.2 Arbres pour axe d'articulation à rotule . 2
6.1.3 Angle de débattement . 2
6.1.4 Chape taraudée . 3
6.2 Lubrification . 3
7 Désignation . 3
8 Phrase d’identification (Référence au présent document) . 3
Bibliographie .14
iii
© ISO 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 8132:2022(F)

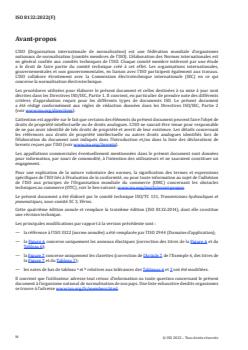

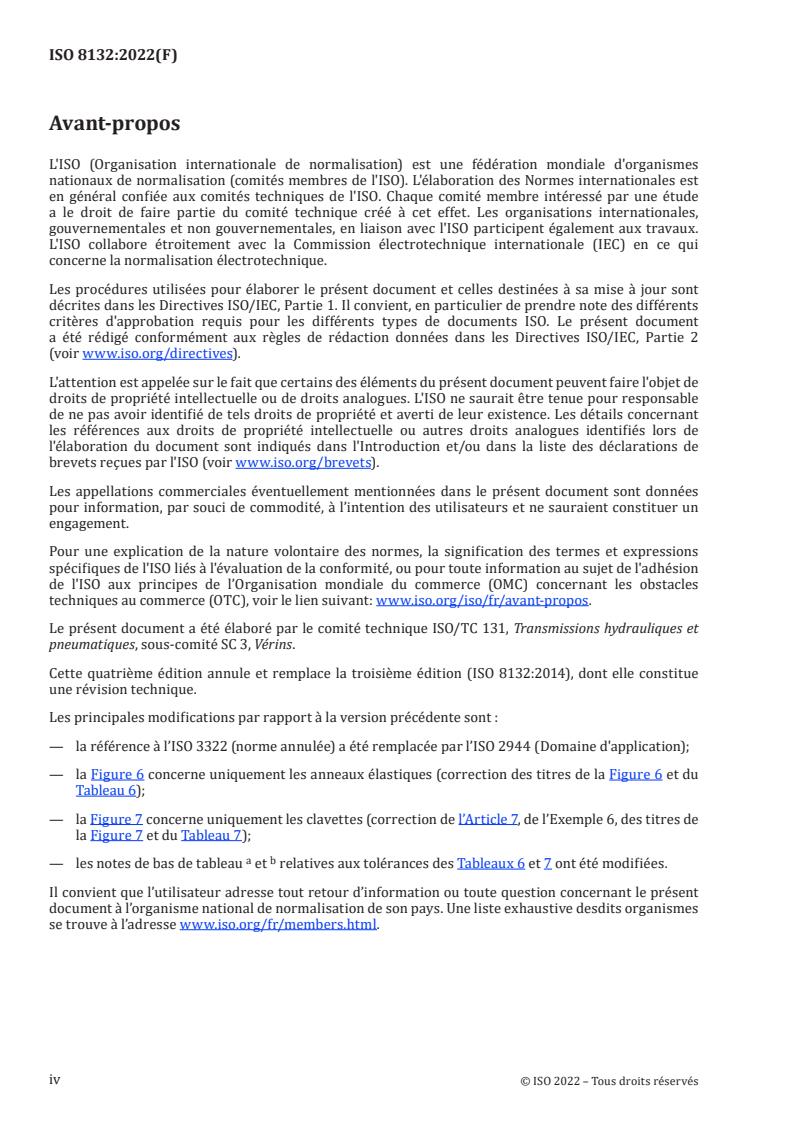

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 3, Vérins.
Cette quatrième édition annule et remplace la troisième édition (ISO 8132:2014), dont elle constitue
une révision technique.
Les principales modifications par rapport à la version précédente sont :
— la référence à l’ISO 3322 (norme annulée) a été remplacée par l’ISO 2944 (Domaine d'application);
— la Figure 6 concerne uniquement les anneaux élastiques (correction des titres de la Figure 6 et du
Tableau 6);
— la Figure 7 concerne uniquement les clavettes (correction de l’Article 7, de l’Exemple 6, des titres de
la Figure 7 et du Tableau 7);
a b
— les notes de bas de tableau et relatives aux tolérances des Tableaux 6 et 7 ont été modifiées.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
© ISO 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 8132:2022(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l’énergie est transmise et commandée par
l’intermédiaire d’un liquide sous pression circulant en circuit fermé.
L’un des composants de ces systèmes est le vérin hydraulique. C’est un appareil qui transforme l’énergie
du fluide en énergie mécanique agissant linéairement. Il est constitué d’un élément mobile, c’est-à-dire
d’un piston et d’une tige de piston, se déplaçant à l’intérieur d’un alésage cylindrique.
v
© ISO 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 8132:2022(F)
Transmissions hydrauliques — Dimensions
d'interchangeabilité des accessoires pour vérins à simple
tige, 16 MPa (160 bar) série moyenne et 25 MPa (250 bar)
1 Domaine d’application
Le présent document spécifie les dimensions nécessaires à l’interchangeabilité des accessoires pour
vérins 16 MPa (160 bar) série moyenne conformes à l’ISO 6020-1 et pour vérins 25 MPa (250 bar),
conformes à l’ISO 6022. Les accessoires ont été spécialement conçus pour être utilisés sur les vérins
1)
fabriqués conformément à l’ISO 6020-1 et à l’ISO 6022, mais ne se limitent pas à cette application .
Le présent document traite des accessoires suivants, identifiés conformément à l’ISO 6099:
— AP2 — chape taraudée (voir Figure 1 et Tableau 1);
— AF3 — bride de tige circulaire (voir Figure 2 et Tableau 2);
— AB4 — chape rapportée, droite (voir Figure 3 et Tableau 3);
— AB3 — chape rapportée, déportée (voir Figure 4 et Tableau 4);
— AT4 — tourillon rapporté (voir Figure 5 et Tableau 5);
— AA4-R — axe d'articulation, lisse (type à anneau élastique) (voir Figure 6 et Tableau 6);
— AA4-S — axe d'articulation, lisse (goupille fendue) (voir Figure 7 et Tableau 7);
— AA6-R — axe d'articulation à rotule lisse (type à clavette) (voir Figure 6 et Tableau 6);
— AA6-S — axe d'articulation à rotule lisse (goupille fendue) (voir Figure 7 et Tableau 7);
— AP6 — tenon à rotule taraudé (voir Figure 8 et Tableau 8);
— AP4 — tenon taraudé (voir Figure 9 et Tableau 9).
Ces accessoires sont utilisés sur les vérins hydrauliques pour transmettre l’énergie mécanique
développée par le vérin. La conception de ces accessoires est basée sur les forces maximales résultant
des diamètres intérieurs spécifiés des vérins et des pressions conformément à l’ISO 3320 et à l’ISO 2944.
Le présent document s’applique uniquement aux caractéristiques dimensionnelles des produits fabriqués
conformément au présent document ; il ne s’applique pas à leurs caractéristiques fonctionnelles.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 286-2, Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances
sur les tailles linéaires — Partie 2: Tableaux des classes de tolérance normalisées et des écarts limites des
alésages et des arbres
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 MPa = 1 N/mm .
1
© ISO 2022 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8132:2022(F)
ISO 2768-1, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non
affectées de tolérances individuelles
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6099, Transmissions hydrauliques et pneumatiques — Vérins — Code d’identification des dimensions
de montage et des modes de fixation — Vérins — Code d’identification des dimensions de montage et des
modes de fixation
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions donnés dans l’ISO 5598 s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia : disponible à l'adresse https:// www .electropedia .org/
4 Dimensions d’interchangeabilité
Les dimensions d’interchangeabilité des accessoires sont représentées dans les Figures 1 à 9 et sont
données dans les Tableaux 1 à 9.
5 Tolérances
5.1 Les valeurs de tolérance sont données dans les Figures 1 à 9.
5.2 Les tolérances pour les autres dimensions linéaires et angulaires doivent être en conformité avec
la désignation telle que décrite dans l'ISO 2768-1.
6 Instructions d'application
6.1 Installation
6.1.1 Arbres pour axe d'articulation lisse
Une tolérance f8 doit être utilisée pour les axes d’articulation conformément à l’ISO 286-2.
6.1.2 Arbres pour axe d'articulation à rotule
Il convient d’utiliser une tolérance m6 pour l'arbre de montage de l'alésage de la rotule lisse (voir
l'ISO 286-2). Dans des cas exceptionnels (par exemple en cas de difficultés pour l'installation du vérin),
une tolérance f7 peut être utilisée. Dans ce cas, un arbre en acier cémenté est
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
