ISO 10893-12:2011
(Main)Non-destructive testing of steel tubes — Part 12: Automated full peripheral ultrasonic thickness testing of seamless and welded (except submerged arc-welded) steel tubes
Non-destructive testing of steel tubes — Part 12: Automated full peripheral ultrasonic thickness testing of seamless and welded (except submerged arc-welded) steel tubes
ISO 10893-12:2011 specifies requirements for the automated full peripheral ultrasonic testing of seamless and welded steel tubes, with the exception of submerged arc-welded (SAW) tubes, for wall thickness measurement. It specifies the testing method and corresponding calibration procedures. It can also be applicable to the testing of circular hollow sections. ISO 10893-12:2011 is applicable to the thickness measurement of tubes with a specified outside diameter equal to or greater than 25,4 mm and a minimum wall thickness of 2,6 mm, unless otherwise agreed on.
Essais non destructifs des tubes en acier — Partie 12: Contrôle automatisé de l'épaisseur par ultrasons sur toute la circonférence des tubes en acier sans soudure et soudés (sauf à l'arc immergé sous flux en poudre)
L'ISO 10893-12:2011 spécifie les exigences relatives au contrôle automatisé par ultrasons sur toute la circonférence des tubes en acier sans soudure et soudés, sauf à l'arc immergé sous flux en poudre (SAW), pour le mesurage de l'épaisseur de paroi. Elle spécifie la méthode d'essai et les procédures d'étalonnage correspondantes. Elle est également applicable au contrôle des profils creux circulaires. Sauf accord contraire, l'ISO 10893-12:2011 s'applique à la mesure de l'épaisseur de tubes ayant un diamètre extérieur spécifié supérieur ou égal à 25,4 mm et une épaisseur minimale de paroi de 2,6 mm.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 10893-12
First edition
2011-04-01
Non-destructive testing of steel tubes —
Part 12:
Automated full peripheral ultrasonic
thickness testing of seamless and welded
(except submerged arc-welded) steel
tubes
Essais non destructifs des tubes en acier —
Partie 12: Contrôle automatisé de l'épaisseur par ultrasons sur toute la
circonférence des tubes en acier sans soudure et soudés (sauf à l'arc
immergé sous flux en poudre)
Reference number
ISO 10893-12:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 10893-12:2011(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10893-12:2011(E)
Contents Page
Foreword .iv
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 General requirements .2
5 Test method .3
6 Reference tube.3
7 Equipment calibration and checking.3
8 Acceptance .4
9 Test report.5
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10893-12:2011(E)

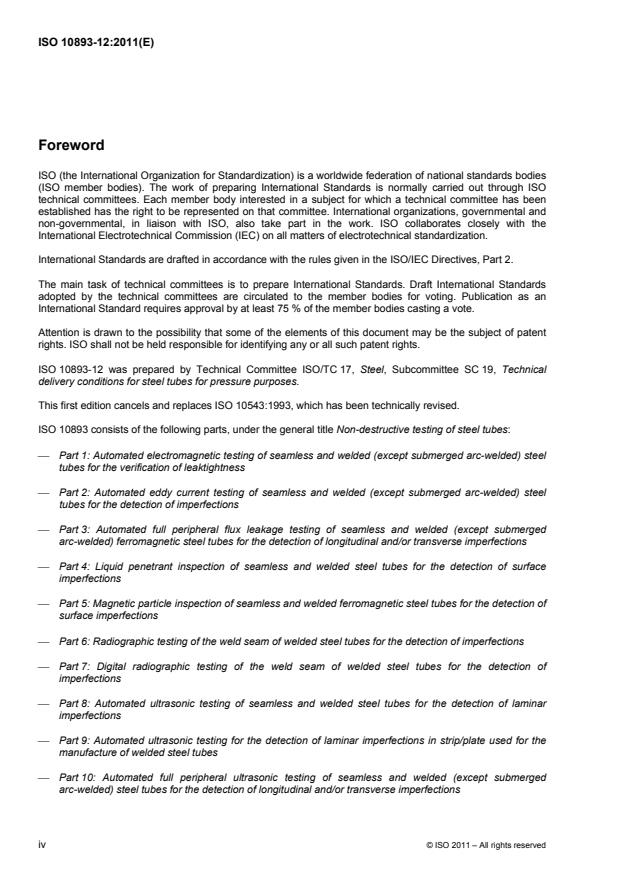

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10893-12 was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 19, Technical
delivery conditions for steel tubes for pressure purposes.
This first edition cancels and replaces ISO 10543:1993, which has been technically revised.
ISO 10893 consists of the following parts, under the general title Non-destructive testing of steel tubes:
⎯ Part 1: Automated electromagnetic testing of seamless and welded (except submerged arc-welded) steel
tubes for the verification of leaktightness
⎯ Part 2: Automated eddy current testing of seamless and welded (except submerged arc-welded) steel
tubes for the detection of imperfections
⎯ Part 3: Automated full peripheral flux leakage testing of seamless and welded (except submerged
arc-welded) ferromagnetic steel tubes for the detection of longitudinal and/or transverse imperfections
⎯ Part 4: Liquid penetrant inspection of seamless and welded steel tubes for the detection of surface
imperfections
⎯ Part 5: Magnetic particle inspection of seamless and welded ferromagnetic steel tubes for the detection of
surface imperfections
⎯ Part 6: Radiographic testing of the weld seam of welded steel tubes for the detection of imperfections
⎯ Part 7: Digital radiographic testing of the weld seam of welded steel tubes for the detection of
imperfections
⎯ Part 8: Automated ultrasonic testing of seamless and welded steel tubes for the detection of laminar
imperfections
⎯ Part 9: Automated ultrasonic testing for the detection of laminar imperfections in strip/plate used for the
manufacture of welded steel tubes
⎯ Part 10: Automated full peripheral ultrasonic testing of seamless and welded (except submerged
arc-welded) steel tubes for the detection of longitudinal and/or transverse imperfections
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 10893-12:2011(E)
⎯ Part 11: Automated ultrasonic testing of the weld seam of welded steel tubes for the detection of
longitudinal and/or transverse imperfections
⎯ Part 12: Automated full peripheral ultrasonic thickness testing of seamless and welded (except
submerged arc-welded) steel tubes
© ISO 2011 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 10893-12:2011(E)
Non-destructive testing of steel tubes —
Part 12:
Automated full peripheral ultrasonic thickness testing of
seamless and welded (except submerged arc-welded) steel
tubes
1 Scope
This part of ISO 10893 specifies requirements for the automated full peripheral ultrasonic testing of seamless
and welded steel tubes, with the exception of submerged arc-welded (SAW) tubes, for wall thickness
measurement. It specifies the testing method and corresponding calibration procedures.
NOTE 1 Full peripheral testing does not necessarily mean that 100 % of the tube surface is scanned.
NOTE 2 This test can be carried out simultaneously with full peripheral ultrasonic testing for the detection of laminar
imperfections (see ISO 10893-8) using the same ultrasonic transducers for both inspection requirements. Under these
circumstances, the minimum lamination size under detection determines the percentage of the tube surface for scanning,
according to ISO 10893-8.
This part of ISO 10893 can also be applicable to the testing of circular hollow sections.
This part of ISO 10893 is applicable to the thickness measurement of tubes with a specified outside diameter
equal to or greater than 25,4 mm and a minimum wall thickness of 2,6 mm, unless otherwise agreed on.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 5577, Non-destructive testing — Ultrasonic inspection — Vocabulary
ISO 9712, Non-destructive testing — Qualification and certification of personnel
ISO 11484, Steel products — Employer's qualification system for non-destructive testing (NDT) personnel
© ISO 2011 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 10893-12:2011(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5577 and ISO 11484 and the
following
...
NORME ISO
INTERNATIONALE 10893-12
Première édition
2011-04-01
Essais non destructifs des tubes en
acier —
Partie 12:
Contrôle automatisé de l'épaisseur
par ultrasons sur toute la circonférence
des tubes en acier sans soudure
et soudés (sauf à l'arc immergé sous flux
en poudre)
Non-destructive testing of steel tubes —
Part 12: Automated full peripheral ultrasonic thickness testing of
seamless and welded (except submerged arc-welded) steel tubes
Numéro de référence
ISO 10893-12:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 10893-12:2011(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10893-12:2011(F)
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .2
4 Exigences générales.3
5 Méthode de contrôle .3
6 Tube de référence.4
7 Étalonnage et vérification de l'équipement .4
8 Acceptation .5
9 Rapport d'essai.5
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10893-12:2011(F)

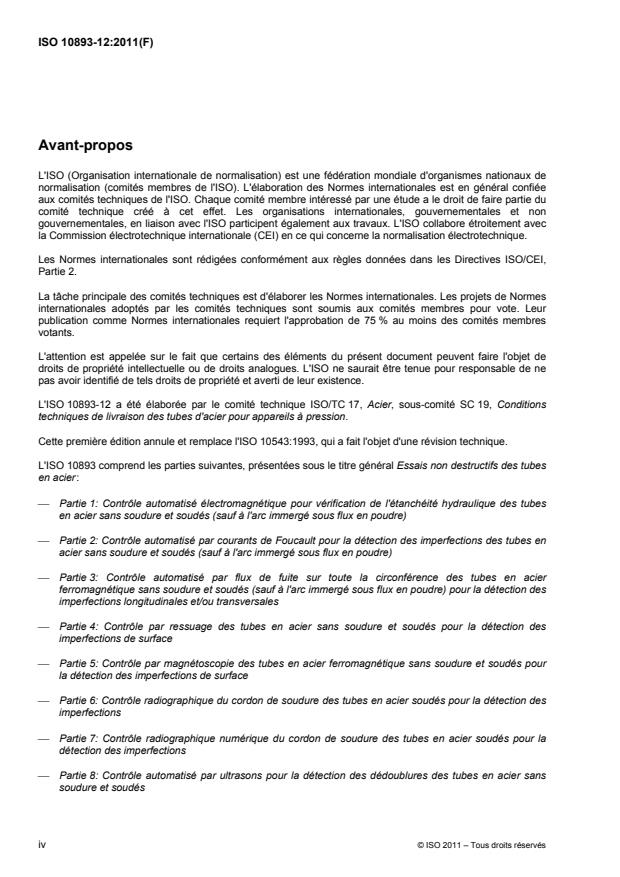

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10893-12 a été élaborée par le comité technique ISO/TC 17, Acier, sous-comité SC 19, Conditions
techniques de livraison des tubes d'acier pour appareils à pression.
Cette première édition annule et remplace l'ISO 10543:1993, qui a fait l'objet d'une révision technique.
L'ISO 10893 comprend les parties suivantes, présentées sous le titre général Essais non destructifs des tubes
en acier:
⎯ Partie 1: Contrôle automatisé électromagnétique pour vérification de l'étanchéité hydraulique des tubes
en acier sans soudure et soudés (sauf à l'arc immergé sous flux en poudre)
⎯ Partie 2: Contrôle automatisé par courants de Foucault pour la détection des imperfections des tubes en
acier sans soudure et soudés (sauf à l'arc immergé sous flux en poudre)
⎯ Partie 3: Contrôle automatisé par flux de fuite sur toute la circonférence des tubes en acier
ferromagnétique sans soudure et soudés (sauf à l'arc immergé sous flux en poudre) pour la détection des
imperfections longitudinales et/ou transversales
⎯ Partie 4: Contrôle par ressuage des tubes en acier sans soudure et soudés pour la détection des
imperfections de surface
⎯ Partie 5: Contrôle par magnétoscopie des tubes en acier ferromagnétique sans soudure et soudés pour
la détection des imperfections de surface
⎯ Partie 6: Contrôle radiographique du cordon de soudure des tubes en acier soudés pour la détection des
imperfections
⎯ Partie 7: Contrôle radiographique numérique du cordon de soudure des tubes en acier soudés pour la
détection des imperfections
⎯ Partie 8: Contrôle automatisé par ultrasons pour la détection des dédoublures des tubes en acier sans
soudure et soudés
iv © ISO 2011 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 10893-12:2011(F)
⎯ Partie 9: Contrôle automatisé par ultrasons pour la détection des dédoublures dans les bandes/tôles
fortes utilisées pour la fabrication des tubes en acier soudés
⎯ Partie 10: Contrôle automatisé par ultrasons sur toute la circonférence des tubes en acier sans soudure
et soudés (sauf à l'arc immergé sous flux en poudre) pour la détection des imperfections longitudinales
et/ou transversales
⎯ Partie 11: Contrôle automatisé par ultrasons du cordon de soudure des tubes en acier soudés pour la
détection des imperfections longitudinales et/ou transversales
⎯ Partie 12: Contrôle automatisé de l'épaisseur par ultrasons sur toute la circonférence des tubes en acier
sans soudure et soudés (sauf à l'arc immergé sous flux en poudre)
© ISO 2011 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 10893-12:2011(F)
Essais non destructifs des tubes en acier —
Partie 12:
Contrôle automatisé de l'épaisseur par ultrasons sur toute
la circonférence des tubes en acier sans soudure et soudés
(sauf à l'arc immergé sous flux en poudre)
1 Domaine d'application
La présente partie de l'ISO 10893 spécifie les exigences relatives au contrôle automatisé par ultrasons sur
toute la circonférence des tubes en acier sans soudure et soudés, sauf à l'arc immergé sous flux en poudre
(SAW), pour le mesurage de l'épaisseur de paroi. Elle spécifie la méthode d'essai et les procédures
d'étalonnage correspondantes.
NOTE 1 Le contrôle sur toute la circonférence ne signifie pas nécessairement que la surface des tubes sera examinée
à 100 %.
NOTE 2 Ce contrôle peut être effectué en même temps que le contrôle par ultrasons sur toute la circonférence du tube
pour la détection des dédoublures (voir l'ISO 10893-8) en utilisant les mêmes palpeurs à ultrasons, pour les deux
exigences de contrôle. Dans ce cas, le pourcentage de surface du tube à examiner est déterminé par la taille de
dédoublure minimale à détecter, comme indiqué par l'ISO 10893-8.
La présente partie de l'ISO 10893 est également applicable au contrôle des profils creux circulaires.
Sauf accord contraire, la présente partie de l'ISO 10893 s'applique à la mesure de l'épaisseur de tubes ayant
un diamètre extérieur spécifié supérieur ou égal à 25,4 mm et une épaisseur minimale de paroi de 2,6 mm.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 5577, Essais non destructifs — Contrôle par ultrasons — Vocabulaire
ISO 9712, Essais non destructifs — Qualification et certification du personnel
ISO 11484, Produits en acier — Système de qualification, par l'employeur, du personnel pour essais non
destructifs (END)
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 10893-12:2011(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5577 et l'ISO 11484 ainsi
que les suivants s'appliquent.
3.1
tube de référence
tube ou longueur de tube contenant l'étalon ou les étalons de référence
3.2
échantillon de référence
échant
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
