ISO 7241:2023

Hydraulic fluid power — Dimensions and requirements of quick-action couplings

This document specifies the interface dimensions and basic performance requirements for two series of hydraulic quick-action couplings. Both series are in widespread use and have similar technological advantages: — Series A is used predominantly in Europe and is preferred worldwide for agricultural and forestry machinery. This document specifies additional requirements for Series A for use in the agricultural machinery applications given in ISO 5675. — Series B is used predominantly in North America and in the chemical industry.

Transmissions hydrauliques — Dimensions et exigences des raccords rapides

Le présent document spécifie les dimensions de raccordement et les exigences de performance de base de deux séries de raccords rapides hydrauliques. Ces deux séries sont d’un usage courant et présentent des avantages technologiques similaires: — la série A est utilisée principalement en Europe et est préférentielle dans le monde entier pour les machines agricoles et forestières.Le présent document spécifie également des exigences supplémentaires pour la série A lorsqu’elle est utilisée dans des machines agricoles couvertes par l'ISO 5675. — la série B est utilisée principalement en Amérique du Nord et dans l'industrie chimique.

General Information

• Status: Published
• Publication Date: 09-Jul-2023
• ICS: 23.100.40 - Piping and couplings
• Technical Committee: ISO/TC 131/SC 4 - Connectors and similar products and components
• Drafting Committee: ISO/TC 131/SC 4 - Connectors and similar products and components
• Current Stage: 6060 - International Standard published
• Start Date: 10-Jul-2023
• Due Date: 01-Feb-2024
• Completion Date: 10-Jul-2023

Relations

• Revises: ISO 7241:2014 - Hydraulic fluid power — Dimensions and requirements of quick-action couplings
• Effective Date: 06-Jun-2022

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 7241
Second edition
2023-07
Hydraulic fluid power — Dimensions
and requirements of quick-action
couplings
Transmissions hydrauliques — Dimensions et exigences des raccords
rapides
Reference number
ISO 7241:2023(E)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 7241:2023(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
  © ISO 2023 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 7241:2023(E)

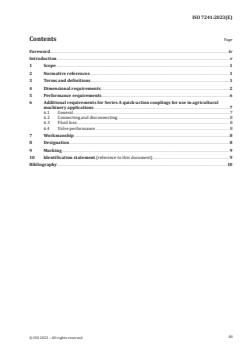

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensional requirements . 2
5 Performance requirements . .6
6 Additional requirements for Series A quick-action couplings for use in agricultural
machinery applications . 7
6.1 General . 7
6.2 Connecting and disconnecting . 8
6.3 Fluid loss . 8
6.4 Valve performance . 8
7 Workmanship . 8
8 Designation . 8
9 Marking . . 9
10 Identification statement (reference to this document) . 9
Bibliography .10
iii
© ISO 2023 – All rights reserved

---------------------- Page: 3 ----------------------
ISO 7241:2023(E)

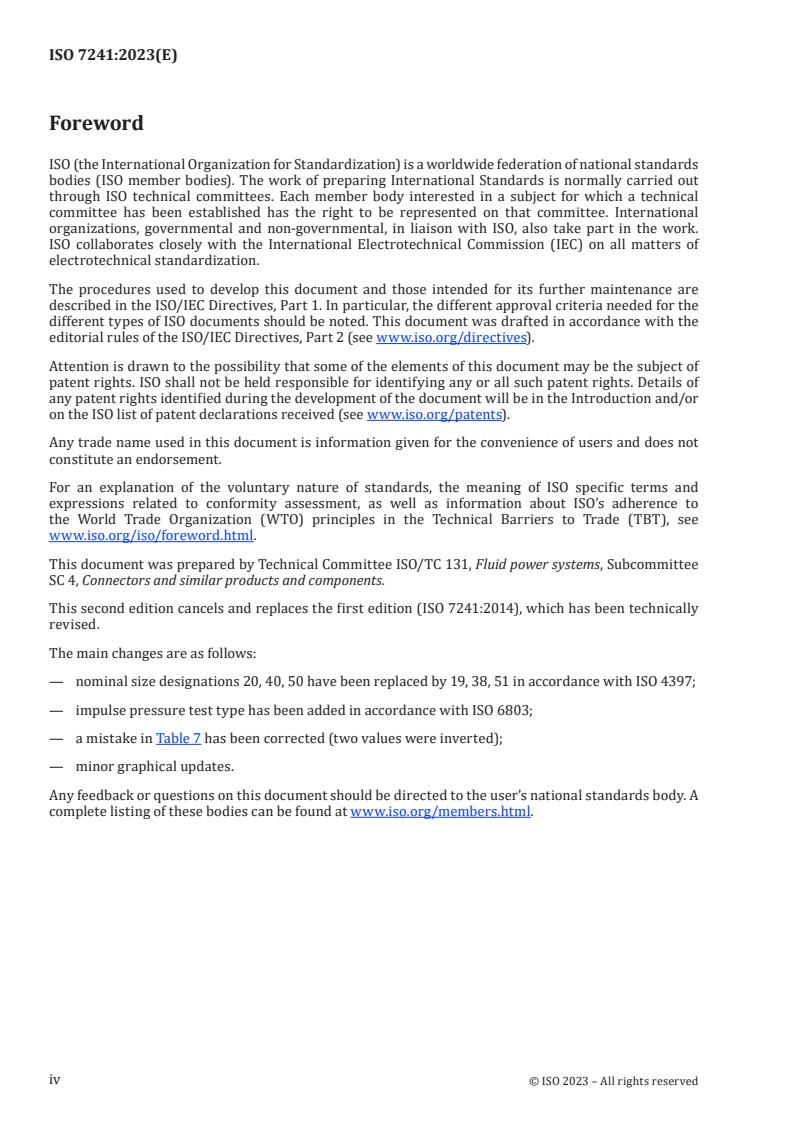

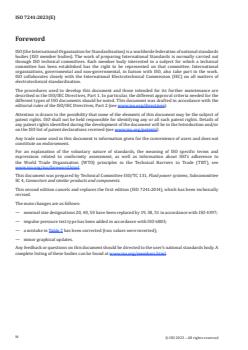

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components.
This second edition cancels and replaces the first edition (ISO 7241:2014), which has been technically
revised.
The main changes are as follows:
— nominal size designations 20, 40, 50 have been replaced by 19, 38, 51 in accordance with ISO 4397;
— impulse pressure test type has been added in accordance with ISO 6803;
— a mistake in Table 7 has been corrected (two values were inverted);
— minor graphical updates.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2023 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 7241:2023(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit. Quick-action couplings are used to join or separate fluid conductors quickly
and without the use of tools or special devices.
When hydraulic quick-action couplings are used on agricultural machinery, the female half is normally
assembled on the tractor and the male half is normally assembled on the tractor attachment.
v
© ISO 2023 – All rights reserved

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 7241:2023(E)
Hydraulic fluid power — Dimensions and requirements of
quick-action couplings
1 Scope
This document specifies the interface dimensions and basic performance requirements for two series
of hydraulic quick-action couplings. Both series are in widespread use and have similar technological
advantages:
— Series A is used predominantly in Europe and is preferred worldwide for agricultural and forestry
machinery. This document specifies additional requirements for Series A for use in the agricultural
machinery applications given in ISO 5675.
— Series B is used predominantly in North America and in the chemical industry.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 5598, Fluid power systems and components — Vocabulary
ISO 5675, Agricultural tractors and machinery — General purpose quick-action hydraulic couplers
ISO 6803, Rubber or plastics hoses and hose assemblies — Hydraulic-pressure impulse test without flexing
ISO 18869, Hydraulic fluid power — Test methods for couplings actuated with or without tools
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
coupling valve opening force
maximum force required to fully open the hydraulic quick-action coupling valve when the pressure
inside the coupling is at zero
3.2
female half
receptacle portion of a quick-action coupling which normally includes the mechanism to lock the two
halves of quick-action coupling together
3.3
interface
portion of a coupling half that establishes and controls interchangeability
1
© ISO 2023 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 7241:2023(E)
3.4
male half
probe portion of a quick-action coupling which fits and locks into the female half (3.2)
4 Dimensional requirements
4.1 Dimensional requirements for Series A hydraulic quick-action couplings are shown in Figure 1
and given in Table 1.

a
Dimension D is the gauge diameter.
1
b
The shape of the valve is optional, and dimension D is used unless the valve has a spherical form.
4
c
Dimension L is measured to the ball.
4
d
Dimension D is the diameter of the gauge ball.
5
e
The shape of the groove that receives the bearings in the coupled position is left to the manufacturer.
f
Maximum valve travel against stop.
g
Minimum length of diameter D
3.
h
Minimum hardness shall be 86HR 15N at ball contact point. See ISO 6508-1.
Note Surface roughness: see ISO 21920-1.
Figure 1 — Dimensional requirements for Series A couplings
2
  © ISO 2023 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 7241:2023(E)
Table 1 — Dimensional requirements for Series A couplings
Dimensions in millimetres
a b c
Size D D D D D ± 0,002 5 L L L L L L L α
1 2 3 4 5 1 2 3 4 5 6 7 1
min. max. min. max. min.
12,9 11,73 0,7 5,5 6,6
6,3 18,7 1,9 3,969 2,8 14,5 0,5 3,7
13 11,86 1,5 5,7 6,8
18,3 17,2 0,7 8,8 9,8
10 24,1 3 3,969 3,8 18 0,5 7
18,4 17,3 1,5 9 10
23,66 20,48 0,7 9,2 11,6
12,5 30,3 4,5 4,763 4 24 0,5 8
23,74 20,56 1,5 9,4 11,8
30,4 29 1 15,9 17,5
19 37,1 5,4 4,763 7,2 27,5 0,6 13,7
30,5 29,1 2,5 16,1 17,7
44°
46°
36,5 34,21 1,5 19,7 22,8
25 43,0 7,8 4,763 8,5 34 0,7 16,3
36,6 34,34 3 20 23
47,7 44,9 2 24,9 28,4
31,5 56,0 8,9 6 11 43 0,7 24
47,8 45 4,5 25,1 28,6
57,5 54,9 3 30,6 33,7
38 68,5 9,9 8 13 51 0,8 29,6
57,6 55 6 30,8 33,9
69,9 65 3 35 39,6
5
...

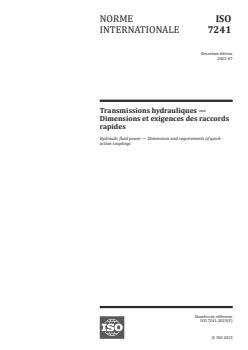

NORME ISO
INTERNATIONALE 7241
Deuxième édition
2023-07
Transmissions hydrauliques —
Dimensions et exigences des raccords
rapides
Hydraulic fluid power — Dimensions and requirements of quick-
action couplings
Numéro de référence
ISO 7241:2023(F)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 7241:2023(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2023 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 7241:2023(F)

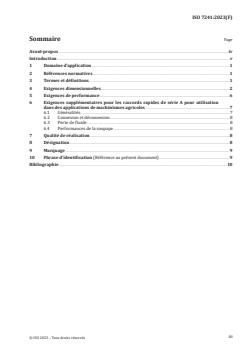

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Exigences dimensionnelles .2
5 Exigences de performance .6
6 Exigences supplémentaires pour les raccords rapides de série A pour utilisation
dans des applications de machinismes agricoles . 7
6.1 Généralités . 7
6.2 Connexion et déconnexion . 8
6.3 Perte de fluide . 8
6.4 Performances de la soupape . 8
7 Qualité de réalisation . 8
8 Désignation . 8
9 Marquage . 9
10 Phrase d'identification (Référence au présent document) . 9
Bibliographie .10
iii
© ISO 2023 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 7241:2023(F)

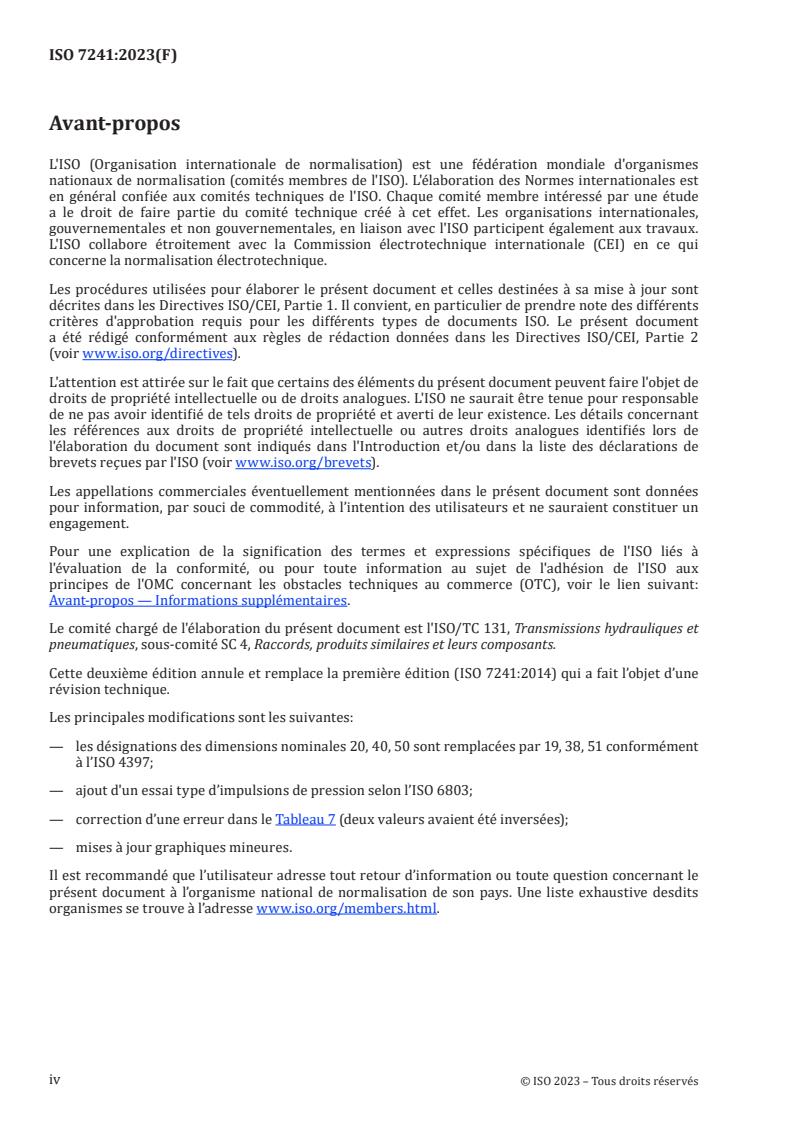

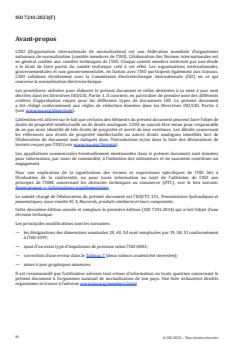

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2
(voir www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à
l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux
principes de l'OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant:
Avant-propos — Informations supplémentaires.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette deuxième édition annule et remplace la première édition (ISO 7241:2014) qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les désignations des dimensions nominales 20, 40, 50 sont remplacées par 19, 38, 51 conformément
à l’ISO 4397;
— ajout d'un essai type d’impulsions de pression selon l’ISO 6803;
— correction d’une erreur dans le Tableau 7 (deux valeurs avaient été inversées);
— mises à jour graphiques mineures.
Il est recommandé que l’utilisateur adresse tout retour d’information ou toute question concernant le
présent document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits
organismes se trouve à l’adresse www.iso.org/members.html.
iv
  © ISO 2023 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 7241:2023(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par
l'intermédiaire d'un liquide sous pression circulant en circuit fermé. Les raccords rapides servent à
accoupler et à désaccoupler rapidement les conduites de fluide sans avoir à utiliser d'outils ou d'appareils
spéciaux.
Lorsque les raccords rapides hydrauliques sont utilisés sur les machines agricoles, le demi-raccord
femelle est normalement monté sur le tracteur et le demi-raccord mâle est normalement monté sur la
partie à fixer sur le tracteur.
v
© ISO 2023 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 7241:2023(F)
Transmissions hydrauliques — Dimensions et exigences
des raccords rapides
1 Domaine d’application
Le présent document spécifie les dimensions de raccordement et les exigences de performance de base
de deux séries de raccords rapides hydrauliques. Ces deux séries sont d’un usage courant et présentent
des avantages technologiques similaires:
— la série A est utilisée principalement en Europe et est préférentielle dans le monde entier pour
les machines agricoles et forestières.Le présent document spécifie également des exigences
supplémentaires pour la série A lorsqu’elle est utilisée dans des machines agricoles couvertes par
l'ISO 5675.
— la série B est utilisée principalement en Amérique du Nord et dans l'industrie chimique.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 5675, Tracteurs et matériels agricoles — Coupleurs hydrauliques à usage général
ISO 6803, Tuyaux et flexibles en caoutchouc ou en plastique — Essai d'impulsions de pression hydraulique
sans flexion
ISO 18869, Transmissions hydrauliques — Méthodes d'essai pour les raccords actionné avec ou sans outils
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 5598 ainsi que les suivants
s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
force d’ouverture de la soupape de connexion
force maximale nécessaire pour ouvrir entièrement la soupape de connexion du raccord hydraulique
rapide lorsque la pression interne du raccord est à zéro
3.2
demi-raccord femelle
partie de l’embase d'un raccord rapide qui comprend normalement le mécanisme de verrouillage des
deux moitiés du raccord rapide ensemble
1
© ISO 2023 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 7241:2023(F)
3.3
interface
partie d’un demi-raccord qui établit et commande l’interchangeabilité
3.4
demi-raccord mâle
partie saillante d’un raccord rapide qui s’adapte et se verrouille dans le demi-raccord femelle (3.2)
4 Exigences dimensionnelles
4.1 Les exigences dimensionnelles pour les raccords rapides hydrauliques de série A sont représentées
à la Figure 1 et données dans le Tableau 1.

a
La dimension D est le diamètre de jauge.
1
b
La forme de la soupape est optionnelle, et la dimension D utilisée sauf si la soupape a une forme sphérique.
4
c
La dimension L est mesurée à la bille.
4
d
La dimension D est le diamètre de la bille de jauge.
5
e
La forme de la rainure recevant les roulements en position accouplée est laissée à l’initiative du fabricant.
f
Jeu maximal quand la soupape est complètement ouverte contre la butée.
g
Longueur minimale de diamètre D .
3
h
La dureté minimale doit être égale à 86HR 15N au point de contact de la bille. Voir l’ISO 6508-1.
i
Rugosité de surface: voir l’ISO 21920-1.
Figure 1 — Exigences dimensionnelles pour les raccords de série A
2
  © ISO 2023 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 7241:2023(F)
Tableau 1 — Exigences dimensionnelles pour les raccords de série A
a b c
Dimension D D D D D ± 0,002 5 L L L L L L L α
1 2 3 4 5 1 2 3 4 5 6 7 1
min. max. min. max. min.
12,9 11,73 0,7 5,5 6,6
6,3 18,7 1,9 3,969 2,8 14,5 0,5 3,7
13 11,86 1,5 5,7 6,8
18,3 17,2 0,7 8,8 9,8
10 24,1 3 3,969 3,8 18 0,5 7
18,4 17,3 1,5 9 10
23,66 20,48 0,7 9,2 11,6
12,5 30,3 4,5 4,763 4 24 0,5 8
23,74 20,56 1,5 9,4 11,8
30,4 29 1 15,9 17,5
19 37,1 5,4 4,763 7,2 27,5 0,6 13,7
30,5 29,1 2,5 16,1 17,7
44°
46°
36,5 34,21 1,5 19,7 22,8
25 43,0 7,8 4,763 8,5 34 0,7 16,3
36,6 34,34 3 20 23
47,7 44,9 2 24,9 28,4
31,5 56,0 8,9 6 11 43 0,7 24
47,8 45 4,5 25,1 28,6
57,5 54,9 3 30,6 33,7
38 68,5 9,9 8 13 51 0,8 29,6
57,6 55 6 30,8 33,9
69,9 65 3 35 39,6
51 83,7 9,9 10 16,6 61 0,8 34
70 65,1 7 35,2 39,8
a
La désignation dimensionnelle correspond à la dimension nominale du tuyau recommandé pour être utilisé avec le
raccord; voir l’ISO 4397.
b
Utiliser la dimension D sauf si la soupape a une forme sphérique; une forme sphéri
...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 7241
ISO/TC 131/SC 4 Secretariat: ANSI
Voting begins on: Voting terminates on:
2022-10-11 2023-01-03
Hydraulic fluid power — Dimensions and requirements of
quick-action couplings
Transmissions hydrauliques — Dimensions et exigences des raccords rapides
ICS: 23.100.40
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
This document is circulated as received from the committee secretariat.
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 7241:2022(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. © ISO 2022

---------------------- Page: 1 ----------------------
ISO/DIS 7241:2022(E)
DRAFT INTERNATIONAL STANDARD
ISO/DIS 7241
ISO/TC 131/SC 4 Secretariat: ANSI
Voting begins on: Voting terminates on:

Hydraulic fluid power — Dimensions and requirements of
quick-action couplings
Transmissions hydrauliques — Dimensions et exigences des raccords rapides
ICS: 23.100.40
COPYRIGHT PROTECTED DOCUMENT
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
© ISO 2022
THEREFORE SUBJECT TO CHANGE AND MAY
This document is circulated as received from the committee secretariat.
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
NOT BE REFERRED TO AS AN INTERNATIONAL
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on STANDARD UNTIL PUBLISHED AS SUCH.
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
IN ADDITION TO THEIR EVALUATION AS
or ISO’s member body in the country of the requester. BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
ISO copyright office
USER PURPOSES, DRAFT INTERNATIONAL
CP 401 • Ch. de Blandonnet 8
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
CH-1214 Vernier, Geneva
POTENTIAL TO BECOME STANDARDS TO
Phone: [phone]
WHICH REFERENCE MAY BE MADE IN
Reference number
Email: [e-mail]
NATIONAL REGULATIONS.
Website: www.iso.org ISO/DIS 7241:2022(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
Published in Switzerland
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
ii
  © ISO 2022 – All rights reserved
PROVIDE SUPPORTING DOCUMENTATION. © ISO 2022

---------------------- Page: 2 ----------------------
ISO/DIS 7241:2022(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensional requirements . 2
5 Performance requirements . .7
6 Additional requirements for Series A quick-action couplings for use in agricultural
machinery applications . 8
6.1 General . 8
6.2 Connecting and disconnecting . 8
6.3 Fluid loss . 8
6.4 Valve performance . 8
7 Workmanship . 9
8 Designation . 9
9 Marking . . 9
10 Identification statement (reference to this International Standard) .9
Bibliography .10
iii
© ISO 2022 – All rights reserved

---------------------- Page: 3 ----------------------
ISO/DIS 7241:2022(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131/SC 4 "Connectors and similar products
and components".
This third edition cancels and replaces the second edition (ISO 7241:2014) which has been technically
revised.
The main changes compared to the previous edition are as follows:
— Nominal size designations 20, 40, 50 replaced by 19, 38, 51 according to ISO 4397.
— Impulse pressure test type according to ISO 6803.
— Correction of a mistake in table 7 (two values were inverted).
— Minor graphical updates.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2022 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/DIS 7241:2022(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit. Quick-action couplings are used to join or separate fluid conductors quickly
and without the use of tools or special devices.
When hydraulic quick-action couplings are used on agricultural machinery, the female coupling half
is normally assembled on the tractor and the male coupling half is normally assembled on the tractor
attachment.
v
© ISO 2022 – All rights reserved

---------------------- Page: 5 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 7241:2022(E)
Hydraulic fluid power — Dimensions and requirements of
quick-action couplings
1 Scope
This International Standard specifies the interface dimensions and basic performance requirements
for two series of hydraulic quick-action couplings. Both series are in widespread use and have similar
technological advantages. Series A is used predominantly in Europe and is preferred worldwide
for agricultural and forestry machinery, and this International Standard also specifies additional
requirements for Series A for use in agricultural machinery applications covered in ISO 5675. Series B is
used predominantly in North America and in the chemical industry.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 5598, Fluid power systems and components — Vocabulary
ISO 5675, Agricultural tractors and machinery — General purpose quick-action hydraulic couplers
ISO 6508-1, Metallic materials — Rockwell hardness test — Part 1: Test method
ISO 18869, Hydraulic fluid power — Test methods for couplings actuated with or without tools
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.
3.1
coupling valve opening force
maximum force required to fully open the hydraulic quick-action coupling valve when the pressure
inside the coupling is at zero
3.2
female half
receptacle portion of a quick-action coupling which normally includes the mechanism to lock the two
halves of quick-action coupling together
3.3
interface
that portion of a coupling half that establishes and controls interchangeability
3.4
male half
probe portion of a quick-action coupling which fits and locks into the female half
1
© ISO 2022 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/DIS 7241:2022(E)
4 Dimensional requirements
4.1 Dimensional requirements for Series A hydraulic quick-action couplings are shown in Figure 1
and given in Table 1.

a
Dimension D is the gauge diameter.
1
b
The shape of the valve is optional, and dimension D is used unless the valve has a spherical form.
4
c
Dimension L is measured to the ball.
4
d
Dimension D is the diameter of the gauge ball.
5
e
The shape of the groove that receives the bearings in the coupled position is left to the manufacturer.
f
Maximum valve travel against stop.
g
Minimum length of diameter D
3.
h
Minimum hardness shall be 86HR 15N at ball contact point. See ISO 6508-1.
i
Surface roughness: see ISO 21920-1.
Figure 1 — Dimensional requirements for Series A couplings
Table 1 — Dimensional requirements for Series A couplings
Dimensions in millimetres
b
D D L L L L
a 4 5 1 c 5 6 7
Size D D D L L L α
1 2 3 2 3 4 1
min. ±0,002 5 max. min. max. min.
12,
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 7241
ISO/TC 131/SC 4 Secrétariat: ANSI
Début de vote: Vote clos le:
2022-10-11 2023-01-03
Transmissions hydrauliques — Dimensions et exigences
des raccords rapides
Hydraulic fluid power — Dimensions and requirements of quick-action couplings
ICS: 23.100.40
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET ISO/DIS 7241:2022(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
© ISO 2022
FOURNIR UNE DOCUMENTATION EXPLICATIVE.

---------------------- Page: 1 ----------------------
ISO/DIS 7241:2022
ISO/TC 131/SC 4
ISO/DIS 7241:2022(F)
Date : 2022-10-11
Transmissions hydrauliques — Dimensions et exigences des
raccords rapides
Hydraulic fluid power — Dimensions and requirements of quick‐action couplings




ICS : 23.100.40
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
© ISO 2022 – Tous droits réservés
Publié en Suisse
ii
  © ISO 2022 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 7241:2022 (F)
Sommaire
Avant‐propos .iv
Introduction . v
1  Domaine d’application . 1
2  Références normatives . 1
3  Termes et définitions . 1
4  Caractéristiques dimensionnelles . 2
5  Exigences de performance . 6
6  Exigences supplémentaires pour les raccords rapides de série A pour utilisation dans
des applications de machinismes agricoles . 7
6.1 Généralités . 7
6.2 Connexion et déconnexion . 8
6.3 Perte de fluide . 8
6.4 Performances de la soupape . 8
7  Qualité de réalisation . 8
8  Désignation . 8
9  Marquage . 9
10  Phrase d'identification (Référence au présent document) . 9
Bibliographie . 10

© ISO 2022 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/DIS 7241:2022(F)
Avant‐propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2
(voir www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration
du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par
l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l'OMC
concernant les obstacles techniques au commerce (OTC), voir le lien suivant : Avant-propos —
Informations supplémentaires.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 131 « Transmissions hydrauliques et
pneumatiques », sous-comité SC 4, « Raccords, produits similaires et leurs composants ».
Cette troisième édition annule et remplace la deuxième édition (ISO 7241:2014) qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes :
— les désignations des dimensions nominales 20, 40, 50 remplacées par 19, 38, 51 conformément à
l’ISO 4397;
— essai type d’impulsions de pression selon l’ISO 6803;
— correction d’une erreur dans le Tableau 7 (deux valeurs avaient été inversées);
— mises à jour graphiques mineures.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/members.html.
iv © ISO 2022 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/DIS 7241:2022 (F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par
l'intermédiaire d'un liquide sous pression circulant en circuit fermé. Les raccords rapides servent à
accoupler et à désaccoupler rapidement les conduites de fluide sans avoir à utiliser d'outils ou d'appareils
spéciaux.
Lorsque les raccords hydrauliques rapides sont utilisés sur les machines agricoles, le demi-raccord
femelle est normalement monté sur le tracteur et le demi-raccord mâle est normalement monté sur la
partie à fixer sur le tracteur.
© ISO 2022 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/DIS 7241:2022 (F)
Transmissions hydrauliques — Dimensions et exigences des
raccords rapides

1 Domaine d’application
Le présent document spécifie les dimensions de raccordement et les exigences de performance de base
de deux séries de raccords rapides hydrauliques. Ces deux séries sont d’un usage courant et présentent
des avantages technologiques similaires. La série A est utilisée principalement en Europe et est
préférentielle dans le monde entier pour les machines agricoles et forestières, et le présent document
spécifie également des exigences supplémentaires pour la série A lorsqu’elle est utilisée dans des
machines agricoles couvertes par l'ISO 5675. La série B est utilisée principalement en Amérique du Nord
et dans l'industrie chimique.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 5675, Tracteurs et matériels agricoles — Coupleurs hydrauliques à usage général
ISO 6508-1, Matériaux métalliques — Essai de dureté Rockwell — Partie 1 : Méthode d'essai
ISO 18869, Transmissions hydrauliques — Méthodes d'essai pour les raccords actionnés avec ou sans outils
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 ainsi que les
suivants s’appliquent.
3.1
force d’ouverture de la soupape de connexion
force maximale nécessaire pour ouvrir entièrement la soupape de connexion du raccord hydraulique
rapide lorsque la pression interne du raccord est à zéro
3.2
demi‐raccord femelle
partie de l’embase d'un raccord rapide qui comprend normalement le mécanisme de verrouillage des
deux moitiés du raccord rapide ensemble
3.3
interface
partie d’un demi-raccord qui établit et commande l’interchangeabilité
3.4
demi‐raccord mâle
partie saillante d’un raccord rapide qui s’adapte et se verrouille dans le demi-raccord femelle
© ISO 2022 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/DIS 7241:2022(F)
4 Caractéristiques dimensionnelles
4.1 Les exigences dimensionnelles pour les raccords hydrauliques rapides de série A sont représentées
à la Figure 1 et données dans le Tableau 1.


a
La dimension D est le diamètre de jauge.
1
b
La forme de la soupape est optionnelle, et la dimension D utilisée sauf si la soupape a une forme sphérique.
4
c
La dimension L est mesurée à la bille.
4
d
La dimension D est le diamètre de la bille de jauge
5
e
La forme de la rainure recevant les billes en position accouplée est laissée à l’initiative du fabricant.
f
Jeu maximal quand la soupape est complètement ouverte contre la butée.
g
Longueur minimale de diamètre D
3.
h
La dureté minimale doit être égale à 86HR 15N au point de contact de la bille. Voir l’ISO 6508-1.
i
Rugosité de surface : voir l’ISO 21920-1
Figure 1 — Exigences dimensionnelles pour les raccords de série A
2 © ISO 2022 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/DIS 7241:2022 (F)
Tableau 1 — Exigences dimensionnelles pour les raccords de série A
b
D D L L L L
4 5 1 5 6 7
a c
Dimension D D D L L L α
1 2 3 2 3 4 1

min. ±0,002 5 max. min. max. min.
12,9 11,73 0,7 5,5 6,6 44°
6,3 18,7 1,9 3,968 2,8 14,5 0,5 3,7
13 11,86 1,5 5,7 6,8 46°
18,3 17,2 0,7 8,8 9,8
10 24,1 3 3,968 3,8 18 0,5 7
18,4 17,3 1,5 9 10
23,66 20,48 0,7 9,2 11,6
12,5 30,3 4,5 4,762 4 24 0,5 8
23,74 20,56 1,5 9,4 11,8
30,4 29 1 15,9 17,5
19 37,1 5,4 4,762 7,2 27,5 0,6 13,7
30,5 29,1 2,5 16,1 17,7
36,5 34,21 1,5 19,7 22,8
25 43,0 7,8 4,762 8,5 34 0,7 16,3
36,6 34,34 3 20 23
47,7 44,9 2 24,9 28,4
31,5 56,0 8,9 6 11 43 0,7 24
47,8 45 4,5 25,1 28,6
57,5 54,9 3 30,6 33,7
38 68,5 9,9 8 13 51 0,8 29,6
57,6 55 6 30,8 33,9
69,9 65 3 35 39,6
51 83,7 9,9 10 16,6 61 0,8 34
70 65,1 7 35,2 39,8
a
La désignation dimensionnelle correspond à la dimension nominale du tuyau recommandé pour
...
