ISO 11114-1:2020/Amd 1:2023

• Status: Published
• Publication Date: 12-Jul-2023
• ICS: 23.020.35 - Gas cylinders
• Technical Committee: ISO/TC 58 - Gas cylinders
• Drafting Committee: ISO/TC 58 - Gas cylinders
• Current Stage: 6060 - International Standard published
• Start Date: 13-Jul-2023
• Due Date: 14-Feb-2024
• Completion Date: 13-Jul-2023

• Consolidates: EN ISO 11114-1:2020/A1:2023 - Gas cylinders - Compatibility of cylinder and valve materials with gas contents - Part 1: Metallic materials - Amendment 1 (ISO 11114-1:2020/Amd 1:2023)
• Effective Date: 12-Feb-2026
• Amends: ISO 11114-1:2020 - Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 1: Metallic materials
• Effective Date: 06-Jun-2022

Overview

ISO 11114-1:2020/Amd 1:2023 is an international standard published by the International Organization for Standardization (ISO) that addresses the compatibility of metallic materials used in gas cylinders and their valves with various gas contents. This amendment updates critical compatibility data to ensure safe and reliable use of gas cylinders with corrosive and reactive gases.

The standard is essential for manufacturers, designers, and users of transportable gas cylinders, offering clear guidance on material selection based on gas type to prevent material degradation, corrosion, and safety hazards such as embrittlement or chemical reactions.

Key Topics

• Material Compatibility with Gases
  The amendment provides updated tables detailing the compatibility of specific metallic materials for both cylinders and valve components with gases such as boron trichloride, boron trifluoride, fluorine, hydrogen bromide, hydrogen chloride, hydrogen fluoride, hydrogen iodide, and hydrogen sulphide.

• Gas-Specific Corrosion Risks
  It highlights corrosion mechanisms like hydrolysis reactions producing corrosive compounds (e.g., hydrogen chloride, hydrogen fluoride), which cause severe corrosion and hydrogen embrittlement in commonly used materials.

• Material Recommendations
  The document specifies suitable alloys, including high corrosion-resistant nickel alloys such as Hastelloy© and Incoloy©, for handling aggressive gases. It also advises on limitations of using stainless steel (SS), brass, and refined nickel in different valve components to avoid material failures.

• Pressure and Strength Considerations
  The amendment outlines important constraints on cylinder strength relative to gas pressure, including maximum ultimate tensile strengths for metals in contact with specific gases. It confirms safety conditions under which cylinders can be used without exceeding critical stress levels.

• Safety Notes on Valve Components
  Special attention is given to valve diaphragms, springs, and bursting disks, recommending against the use of materials prone to failure or embrittlement in such components when exposed to certain gas types.

Applications

• Gas Cylinder Manufacturing
  Ensures selection of appropriate metallic materials to construct cylinders and valves resistant to the specific gases stored, thereby enhancing safety, durability, and regulatory compliance.

• Industrial Gas Storage and Transportation
  Facilitates safe storage of hazardous, corrosive, and reactive gases by preventing material incompatibility that could lead to leaks, ruptures, or accidents during transport or use.

• Quality Assurance and Safety Audits
  Provides a standardized reference for auditors and inspectors verifying that gas cylinder materials meet compatibility requirements to mitigate risks in industrial, medical, and laboratory environments.

• Research and Development of Gas Handling Equipment
  Supports R&D teams in materials engineering aiming to innovate or optimize gas container designs based on comprehensive ISO guidance on material-gas interactions.

Related Standards

• ISO 11114 Series
  This amendment pertains to Part 1 focusing on metallic materials; the broader ISO 11114 series addresses compatibility across different material types and gas combinations.

• ISO/TC 58 Standards
  Since ISO/TC 58 covers gas cylinders, other relevant standards within this committee provide comprehensive requirements for cylinder design, testing, and safe use.

• European Committee for Standardization (CEN) TC 23
  Collaborates closely with ISO 11114-1 to harmonize standards applicable to transportable gas cylinders in Europe, ensuring global alignment.

• ISO 9809 (Gas Cylinder Design and Manufacture)
  Often used in conjunction with material compatibility standards to ensure overall cylinder construction safety.

---

By adhering to ISO 11114-1:2020/Amd 1:2023, stakeholders can make informed decisions on metallic material compatibility with specific gas contents, minimizing risks linked to corrosion, embrittlement, and mechanical failure. This standard plays a crucial role in the safe handling of industrial and specialty gases across multiple sectors worldwide.

INTERNATIONAL ISO
STANDARD 11114-1
Third edition
2020-05
AMENDMENT 1
2023-07
Gas cylinders — Compatibility of
cylinder and valve materials with gas
contents —
Part 1:
Metallic materials
AMENDMENT 1
Bouteilles à gaz — Compatibilité des matériaux des bouteilles et des
robinets avec les contenus gazeux —
Partie 1: Matériaux métalliques
AMENDEMENT 1
Reference number
ISO 11114-1:2020/Amd.1:2023(E)
ISO 11114-1:2020/Amd.1:2023(E)
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
ISO 11114-1:2020/Amd.1:2023(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 58, Gas cylinders, in collaboration with
the European Committee for Standardization (CEN) Technical Committee CEN/TC 23, Transportable gas
cylinders, in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna
Agreement).
A list of all parts in the ISO 11114 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iii
ISO 11114-1:2020/Amd.1:2023(E)
Gas cylinders — Compatibility of cylinder and valve
materials with gas contents —
Part 1:
Metallic materials
AMENDMENT 1
6.3.2, Table 1
Replace the rows corresponding to Gas numbers 5, 6, 49, 58, 59, 61, 62, 63 with the following:
ISO 11114-1:2020/Amd.1:2023(E)
Table 1 — Gas/material compatibility
No. Gas number Name Formula Key compatibility characteristics Material
UN number
Cylinder Valve (body and
components)
A N A N
5 (UN 1741) BORON TRICHLORIDE BCl Hydrolyses to hydrogen chloride in contact with NS AA CS AA
moisture. In wet conditions, see specific risk of
QTS SS B
hydrogen chloride compatibility, i.e. severe corro-
SS Ni
sion of most of the materials and risk of hydrogen
embrittlement.
Ni ASB
Mixtures of dry gas not exceeding 0,1 % of this gas
may be filled into AA cylinders.
6 (UN 1008) BORON TRIFLUORIDE BF Hydrolyses to hydrogen fluoride in contact with NS AA CS AA
moisture. In wet conditions, see specific risk of
QTS SS B
hydrogen fluoride compatibility, i.e. severe corro-
SS Ni
sion of most of the materials and risk of hydrogen
embrittlement.
Ni ASB
Mixtures containing less than 0,1 % BF may be
filled into AA cylinders.
49 (UN 1045) FLUORINE F Hydrolyses to hydrogen fluoride in contact with QTS AA CS AA
moisture. In wet conditions, see specific risk of
a
NS SS B
hydrogen fluoride compatibility, i.e. severe corro-
SS Ni
sion of most of the materials and risk of hydrogen
embrittlement.
Ni ASB
Risk of violent reaction with AA.
Recommended materials are also Ni alloy and re-
fined nickel.
Mixtures containing less than 0,1 % of this gas may
be filled into AA cylinders.
NOTE  Incoloy© and Hastelloy© are examples of suitable products available commercially. This information is given for the convenience of users of this document and does not
constitute an endorsement by ISO of these products.
a
Brass is only acceptable as a valve body but not as a general valve component material.
b
For mixtures containing up to 1 000 ppm of dry NO, brass valves can be used.

ISO 11114-1:2020/Amd.1:2023(E)
Table 1 (continued)
No. Gas number Name Formula Key compatibility characteristics Material
UN number
Cylinder Valve (body and
components)
A N A N
58 (UN 1048) HYDROGEN BROMIDE HBr This compound is highly hygroscopic and corrosive NS AA CS B
in wet conditions with most of the materials except
QTS SS AA
some high corrosion resistant nickel alloys (e.g.
SS Ni
Hastelloy©). QTS are limited to a maximum ulti-
mate tensile strength of 950 MPa. This limitation
Ni ASB
also applies to mixtures containing the gas stored
at a total pressure at 15 °C greater than half the
normal service pressure of the cylinder.
However, experience shows that a cylinder can be
safely used without any specific strength limitation
requirements, providing the maximum working
pressure at 15 °C in the cylinder is less than one-
fifth of the test pressure (TP/5), in order to main-
tain a low stress level in the cylinder material.
...

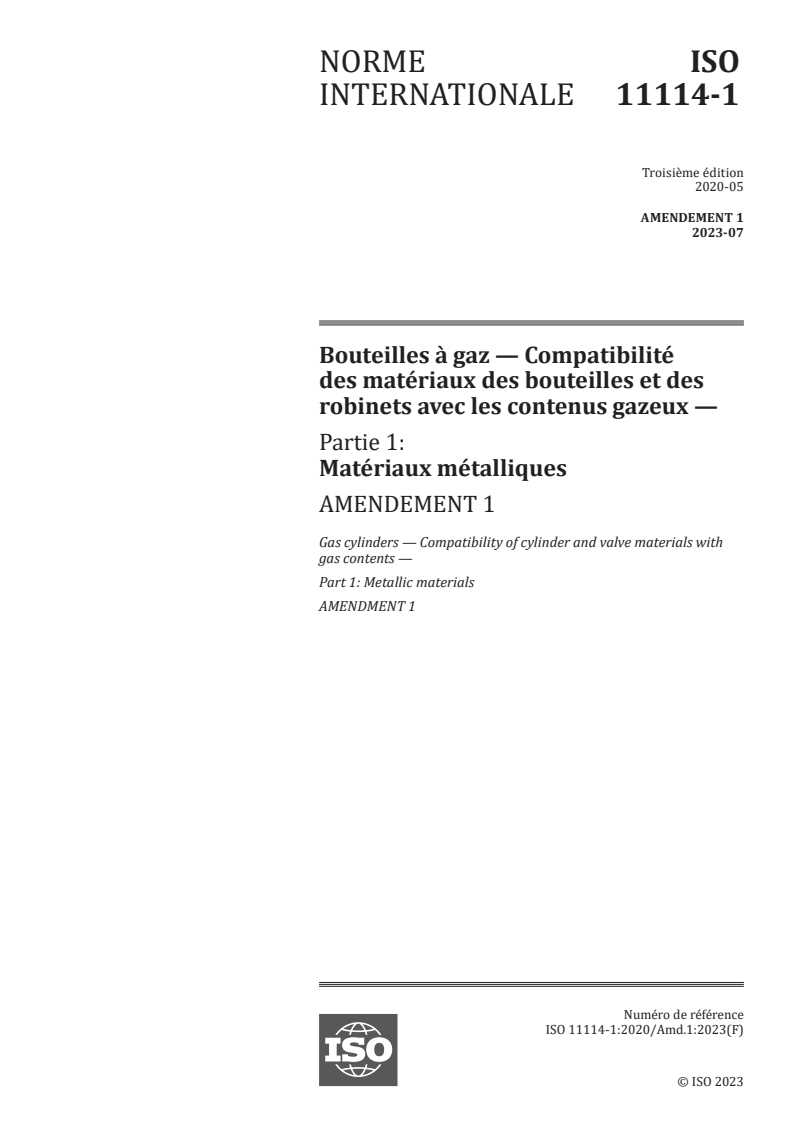

NORME ISO
INTERNATIONALE 11114-1
Troisième édition
2020-05
AMENDEMENT 1
2023-07
Bouteilles à gaz — Compatibilité
des matériaux des bouteilles et des
robinets avec les contenus gazeux —
Partie 1:
Matériaux métalliques
AMENDEMENT 1
Gas cylinders — Compatibility of cylinder and valve materials with
gas contents —
Part 1: Metallic materials
AMENDMENT 1
Numéro de référence
ISO 11114-1:2020/Amd.1:2023(F)
ISO 11114-1:2020/Amd.1:2023(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
ISO 11114-1:2020/Amd.1:2023(F)

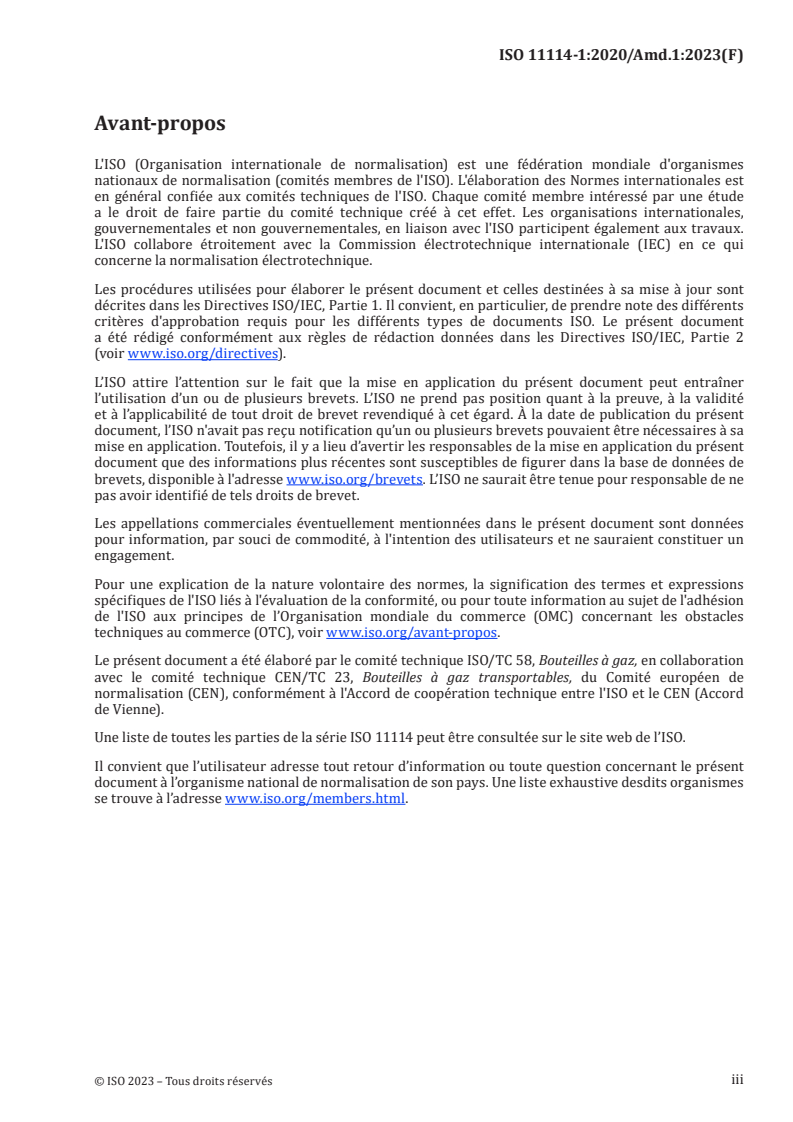

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité
et à l’applicabilité de tout droit de brevet revendiqué à cet égard. À la date de publication du présent
document, l’ISO n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données de
brevets, disponible à l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 58, Bouteilles à gaz, en collaboration
avec le comité technique CEN/TC 23, Bouteilles à gaz transportables, du Comité européen de
normalisation (CEN), conformément à l'Accord de coopération technique entre l'ISO et le CEN (Accord
de Vienne).
Une liste de toutes les parties de la série ISO 11114 peut être consultée sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/members.html.
iii
ISO 11114-1:2020/Amd.1:2023(F)
Bouteilles à gaz — Compatibilité des matériaux des
bouteilles et des robinets avec les contenus gazeux —
Partie 1:
Matériaux métalliques
AMENDEMENT 1
6.3.2, Tableau 1
Remplacer les lignes correspondant aux numéros de gaz 5, 6, 49, 58, 59, 61, 62, 63 par les suivantes:
ISO 11114-1:2020/Amd.1:2023(F)
Tableau 1 — Compatibilité gaz/matériau
N° Numéro du Nom Formule Principales caractéristiques de compatibilité Matériau
gaz
Bouteille Robinet (corps et
Numéro
composants)
ONU
A N A N
5 (ONU 1741) TRICHLORURE DE BCl Hydrolyse pour donner du chlorure d’hydrogène au NS AA CS AA
BORE contact de l’humidité. Dans des conditions humides, voir
QTS SS B
le risque spécifique de compatibilité du chlorure d’hydro-
SS Ni
gène, c’est-à-dire une corrosion sévère de la plupart des
matériaux et un risque de fragilisation par l’hydrogène.
Ni ASB
Les mélanges de gaz secs ne dépassant pas 0,1 % de ce
gaz peuvent être contenus dans des bouteilles en AA.
6 (ONU 1008) TRIFLUORURE DE BF Hydrolyse pour donner du fluorure d'hydrogène au NS AA CS AA
BORE contact de l'humidité. Dans des conditions humides, voir
QTS SS B
le risque spécifique de compatibilité du fluorure d'hydro-
SS Ni
gène, c'est-à-dire une corrosion sévère de la plupart des
matériaux et un risque de fragilisation par l'hydrogène.
Ni ASB
Les mélanges comportant moins de 0,1 % de BF peuvent
être contenus dans des bouteilles en AA.
49 (ONU 1045) FLUOR F Hydrolyse pour donner du fluorure d'hydrogène au QTS AA CS AA
contact de l'humidité. Dans des conditions humides, voir
a
NS SS B
le risque spécifique de compatibilité du fluorure d'hydro-
SS Ni
gène, c'est-à-dire une corrosion sévère de la plupart des
matériaux et un risque de fragilisation par l'hydrogène.
Ni ASB
Risque de réaction violente avec les AA.
L'alliage de Ni et le nickel affiné sont aussi des matériaux
recommandés.
Les mélanges comprenant moins de 0,1 % de ce gaz
peuvent être contenus dans des bouteilles en AA.
NOTE Incoloy© et Hastelloy© sont des exemples de produits appropriés disponibles dans le commerce. Cette information est donnée à l’intention des utilisateurs du présent
document et ne signifie nullement que l’ISO approuve l’emploi de ces produits.
a
Le laiton n'est acceptable que pour le corps du robinet mais pas pour l'ensemble des composants du robinet.
b
Pour les mélanges contenant jusqu’à 1 000 ppm de NO sec, des robinets en laiton peuvent être utilisés.

ISO 11114-1:2020/Amd.1:2023(F)
Tableau 1 (suite)
N° Numéro du Nom Formule Principales caractéristiques de compatibilité Matériau
gaz
Bouteille Robinet (corps et
Numéro
composants)
ONU
A N A N
58 (ONU 1048) BROMURE D’HYDROGÈNE HBr Ce gaz est très hygroscopique et corrosif dans des NS AA CS B
conditions humides, avec la plupart des matériaux, sauf
QTS SS AA
certains alliages de nickel très résistants à la corrosion
(Hastelloy© par exemple). QTS avec une limite sur la
SS Ni
résistance mécanique à la traction maximale de 950 MPa.
Ni ASB
Cette limite s’applique aussi aux mélanges contenant ce
gaz et stockés à une pression totale à 15 °C supérieure
à la moitié de la pression de service normale de la bou-
teille.
Toutefois, l’expérience montre qu’une bouteille peut être
utilisée en toute sécurité sans exigences spécifiques de
limite de contrainte, pourvu que la pression de service
maximale à 15 °C dans la bouteille soit inférieure à un
cinquième de la pression d’épreuve (PE/5), afin de main-
tenir un bas niveau de contrainte sur le matériau de la
bouteille.
Les SS ne doivent pas être utilisés pour les m
...
