Standards Content (sample)

INTERNATIONAL ISO
STANDARD 3949
Sixth edition
2020-07
Corrected version
2020-12
Plastics hoses and hose assemblies —
Textile-reinforced types for hydraulic
applications — Specification
Tuyaux et flexibles en plastique — Types hydrauliques avec armature
textile — Spécifications
Reference number
ISO 3949:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 3949:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3949:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Classification ............................................................................................................................................................................................................ 2

5 Materials and construction ....................................................................................................................................................................... 2

5.1 Hoses ............................................................................................................................................................................................................... 2

5.2 Hose assemblies ..................................................................................................................................................................................... 2

6 Dimensions and tolerances ....................................................................................................................................................................... 2

6.1 Diameters .................................................................................................................................................................................................... 2

6.2 Concentricity............................................................................................................................................................................................. 3

7 Physical properties ............................................................................................................................................................................................ 3

7.1 Hydrostatic requirements ............................................................................................................................................................. 3

7.2 Change in length .................................................................................................................................................................................... 4

7.3 Minimum bend radius ...................................................................................................................................................................... 5

7.4 Resistance to impulse ........................................................................................................................................................................ 5

7.5 Leakage of hose assemblies ......................................................................................................................................................... 5

7.6 Cold flexibility .......................................................................................................................................................................................... 6

7.7 Ozone resistance.................................................................................................................................................................................... 6

7.8 Electrical conductivity ...................................................................................................................................................................... 6

7.9 Fluid resistance ...................................................................................................................................................................................... 6

7.9.1 Test pieces ............................................................................................................................................................................. 6

7.9.2 Oil resistance ....................................................................................................................................................................... 6

7.9.3 Water-based fluid resistance ................................................................................................................................. 6

7.9.4 Water resistance .................. .................................................... ......................................................................................... 6

7.10 Visual examination .............................................................................................................................................................................. 6

8 Frequency of testing .......................................................................................................................................................................................... 6

9 Designation ................................................................................................................................................................................................................ 7

10 Marking .......................................................................................................................................................................................................................... 7

10.1 Hoses ............................................................................................................................................................................................................... 7

10.2 Hose assemblies ..................................................................................................................................................................................... 7

11 Recommendations for packing and storage ............................................................................................................................ 7

12 Recommendations for length of supplied hoses and tolerances on lengths of hose

assemblies ................................................................................................................................................................................................................... 7

13 Test certificate ......................................................................................................................................................................................................... 8

Annex A (normative) Type and routine testing of hoses ................................................................................................................. 9

Annex B (informative) Production testing ...................................................................................................................................................10

Annex C (informative) Recommendations for lengths of supplied hoses and tolerances on

lengths of hose assemblies ......................................................................................................................................................................11

Annex D (normative) Test method for electrical conductivity ...............................................................................................12

Bibliography .............................................................................................................................................................................................................................13

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3949:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to

the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www .iso .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,

Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.

This sixth edition cancels and replaces the fifth edition (ISO 3949:2018), which has been technically

revised. The changes compared to the previous edition are as follows:

— the percentage change in the volume of the lining and cover in the test with water-based fluids has

been changed from 0 % and +25 % to −15 % and +35 %;

— the percentage change in the volume of the lining and cover in the test with water has been changed

from −10 % and +25 % to −15 % and +35 %.
This corrected version of ISO 3949:2020 incorporates the following correction:

— in Table 6, the header in the third column that repeated “R7 and R8” has been corrected to “R18”.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3949:2020(E)
Plastics hoses and hose assemblies — Textile-reinforced
types for hydraulic applications — Specification
1 Scope

This document specifies requirements for three types of textile-reinforced thermoplastics hoses and

hose assemblies of nominal size from 3,2 to 25. Each type is divided into two classes dependent on

electrical conductivity requirements.
They are suitable for use with:

— oil-based hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743-4 at temperatures ranging

from −40 °C to +93 °C;

— water-based fluids HFC, HFAE, HFAS and HFB as defined in ISO 6743-4 at temperatures ranging

from 0 °C to +60 °C
— water at temperatures ranging from 0 °C to +60 °C.

This document does not include any requirements for end fittings. It is limited to the performance of

hoses and hose assemblies.

NOTE It is the responsibility of the user, in consultation with the hose manufacturer, to establish the

compatibility of the hose with the fluid to be used.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing

ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids

ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of

hoses and the lengths of hose assemblies

ISO 6803, Rubber or plastics hoses and hose assemblies — Hydraulic-pressure impulse test without flexing

ISO 7326:2016, Rubber and plastics hoses — Assessment of ozone resistance under static conditions

ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary

ISO 10619-1:2017, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —

Part 1: Bending tests at ambient temperature

ISO 10619-2:2017, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —

Part 2: Bending tests at sub-ambient temperatures

ISO 17165-1, Hydraulic fluid power — Hose assemblies — Part 1: Dimensions and requirements

© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 3949:2020(E)
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 8330 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Classification

Three types of hoses are specified, distinguished by their maximum working pressure:

a) Type R7: hoses with one or more layers of reinforcement;

b) Type R8: hoses with one or more layers of reinforcement, for operation at higher working pressures;

c) Type R18: hoses with one or more layers of reinforcement, 21,0 MPa (210 bar
...

INTERNATIONAL ISO
STANDARD 3949
Sixth edition
2020-07
Plastics hoses and hose assemblies —
Textile-reinforced types for hydraulic
applications — Specification
Tuyaux et flexibles en plastique — Types hydrauliques avec armature
textile — Spécifications
Reference number
ISO 3949:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 3949:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3949:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Classification ............................................................................................................................................................................................................ 2

5 Materials and construction ....................................................................................................................................................................... 2

5.1 Hoses ............................................................................................................................................................................................................... 2

5.2 Hose assemblies ..................................................................................................................................................................................... 2

6 Dimensions and tolerances ....................................................................................................................................................................... 2

6.1 Diameters .................................................................................................................................................................................................... 2

6.2 Concentricity............................................................................................................................................................................................. 3

7 Physical properties ............................................................................................................................................................................................ 3

7.1 Hydrostatic requirements ............................................................................................................................................................. 3

7.2 Change in length .................................................................................................................................................................................... 4

7.3 Minimum bend radius ...................................................................................................................................................................... 5

7.4 Resistance to impulse ........................................................................................................................................................................ 5

7.5 Leakage of hose assemblies ......................................................................................................................................................... 5

7.6 Cold flexibility .......................................................................................................................................................................................... 6

7.7 Ozone resistance.................................................................................................................................................................................... 6

7.8 Electrical conductivity ...................................................................................................................................................................... 6

7.9 Fluid resistance ...................................................................................................................................................................................... 6

7.9.1 Test pieces ............................................................................................................................................................................. 6

7.9.2 Oil resistance ....................................................................................................................................................................... 6

7.9.3 Water-based fluid resistance ................................................................................................................................. 6

7.9.4 Water resistance .................. .................................................... ......................................................................................... 6

7.10 Visual examination .............................................................................................................................................................................. 6

8 Frequency of testing .......................................................................................................................................................................................... 6

9 Designation ................................................................................................................................................................................................................ 7

10 Marking .......................................................................................................................................................................................................................... 7

10.1 Hoses ............................................................................................................................................................................................................... 7

10.2 Hose assemblies ..................................................................................................................................................................................... 7

11 Recommendations for packing and storage ............................................................................................................................ 7

12 Recommendations for length of supplied hoses and tolerances on lengths of hose

assemblies ................................................................................................................................................................................................................... 7

13 Test certificate ......................................................................................................................................................................................................... 8

Annex A (normative) Type and routine testing of hoses ................................................................................................................. 9

Annex B (informative) Production testing ...................................................................................................................................................10

Annex C (informative) Recommendations for lengths of supplied hoses and tolerances on

lengths of hose assemblies ......................................................................................................................................................................11

Annex D (normative) Test method for electrical conductivity ...............................................................................................12

Bibliography .............................................................................................................................................................................................................................13

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3949:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to

the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www .iso .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,

Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.

This sixth edition cancels and replaces the fifth edition (ISO 3949:2018), which has been technically

revised. The changes compared to the previous edition are as follows:

— the percentage change in the volume of the lining and cover in the test with water-based fluids has

been changed from 0 % and +25 % to −15 % and +35 %;

— the percentage change in the volume of the lining and cover in the test with water has been changed

from −10 % and +25 % to −15 % and +35 %.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3949:2020(E)
Plastics hoses and hose assemblies — Textile-reinforced
types for hydraulic applications — Specification
1 Scope

This document specifies requirements for three types of textile-reinforced thermoplastics hoses and

hose assemblies of nominal size from 3,2 to 25. Each type is divided into two classes dependent on

electrical conductivity requirements.
They are suitable for use with:

— oil-based hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743-4 at temperatures ranging

from −40 °C to +93 °C;

— water-based fluids HFC, HFAE, HFAS and HFB as defined in ISO 6743-4 at temperatures ranging

from 0 °C to +60 °C
— water at temperatures ranging from 0 °C to +60 °C.

This document does not include any requirements for end fittings. It is limited to the performance of

hoses and hose assemblies.

NOTE It is the responsibility of the user, in consultation with the hose manufacturer, to establish the

compatibility of the hose with the fluid to be used.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing

ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids

ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of

hoses and the lengths of hose assemblies

ISO 6803, Rubber or plastics hoses and hose assemblies — Hydraulic-pressure impulse test without flexing

ISO 7326:2016, Rubber and plastics hoses — Assessment of ozone resistance under static conditions

ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary

ISO 10619-1:2017, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —

Part 1: Bending tests at ambient temperature

ISO 10619-2:2017, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —

Part 2: Bending tests at sub-ambient temperatures

ISO 17165-1, Hydraulic fluid power — Hose assemblies — Part 1: Dimensions and requirements

© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 3949:2020(E)
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 8330 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Classification

Three types of hoses are specified, distinguished by their maximum working pressure:

a) Type R7: hoses with one or more layers of reinforcement;

b) Type R8: hoses with one or more layers of reinforcement, for operation at higher working pressures;

c) Type R18: hoses with one or more layers of reinforcement, 21,0 MPa (210 bar) working pressure

based.
Each type of hose is divided into two classes according to its electrical prop
...

NORME ISO
INTERNATIONALE 3949
Sixième édition
2020-07
Version corrigée
2020-12
Tuyaux et flexibles en plastique —
Types hydrauliques avec armature
textile — Spécifications
Plastics hoses and hose assemblies — Textile-reinforced types for
hydraulic applications — Specification
Numéro de référence
ISO 3949:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 3949:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3949:2020(F)

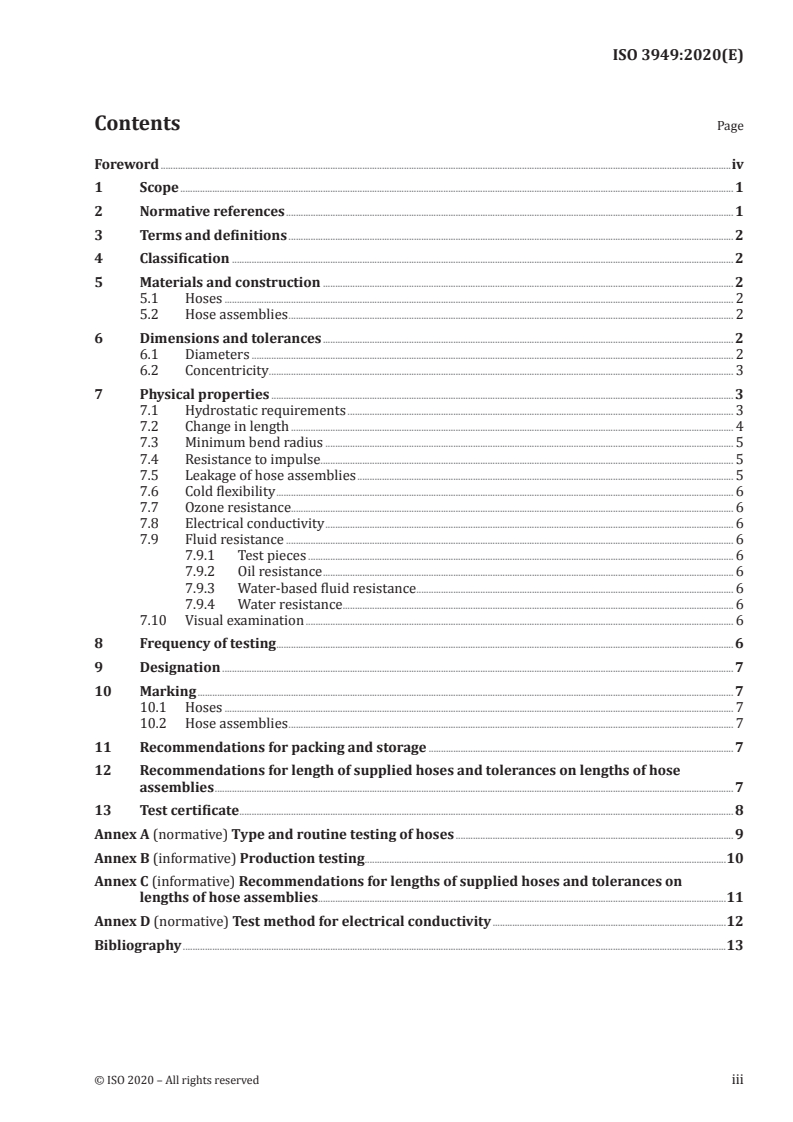

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Classification ............................................................................................................................................................................................................ 2

5 Matériaux et construction .......................................................................................................................................................................... 2

5.1 Tuyaux ............................................................................................................................................................................................................ 2

5.2 Flexibles ........................................................................................................................................................................................................ 2

6 Dimensions et tolérances ............................................................................................................................................................................ 2

6.1 Diamètres ................................................................................................................................................................................................... 2

6.2 Concentricité ............................................................................................................................................................................................. 3

7 Propriétés physiques ....................................................................................................................................................................................... 3

7.1 Exigences hydrostatiques .............................................................................................................................................................. 3

7.2 Variation de longueur ....................................................................................................................................................................... 5

7.3 Rayon minimal de courbure ........................................................................................................................................................ 5

7.4 Résistance aux impulsions ............................................................................................................................................................ 5

7.5 Fuite des flexibles ................................................................................................................................................................................. 6

7.6 Flexibilité à froid .................................................................................................................................................................................... 6

7.7 Résistance à l’ozone ............................................................................................................................................................................ 6

7.8 Conductivité électrique .................................................................................................................................................................... 6

7.9 Résistance aux fluides ....................................................................................................................................................................... 6

7.9.1 Éprouvettes .......................................................................................................................................................................... 6

7.9.2 Résistance à l’huile ......................................................................................................................................................... 6

7.9.3 Résistance aux fluides aqueux ............................................................................................................................. 6

7.9.4 Résistance à l’eau............................................................................................................................................................. 7

7.10 Examen visuel .......................................................................................................................................................................................... 7

8 Fréquence d’essai ................................................................................................................................................................................................ 7

9 Désignation ................................................................................................................................................................................................................ 7

10 Marquage ...................................................................................................................................................................................................................... 7

10.1 Tuyaux ............................................................................................................................................................................................................ 7

10.2 Flexibles ........................................................................................................................................................................................................ 8

11 Recommandations pour l’emballage et le stockage ........................................................................................................ 8

12 Recommandations relatives aux longueurs des tuyaux livrés et aux tolérances sur

les longueurs des flexibles ......................................................................................................................................................................... 8

13 Certificat d’essai .................................................................................................................................................................................................... 8

Annexe A (normative) Essais de type et de routine des tuyaux ................................................................................................ 9

Annexe B (informative) Essai de production ............................................................................................................................................10

Annexe C (informative) Recommandations relatives aux longueurs des tuyaux livrés et aux

tolérances sur les longueurs des flexibles ..............................................................................................................................11

Annexe D (normative) Méthode d’essai pour la conductibilité électrique ................................................................12

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3949:2020(F)

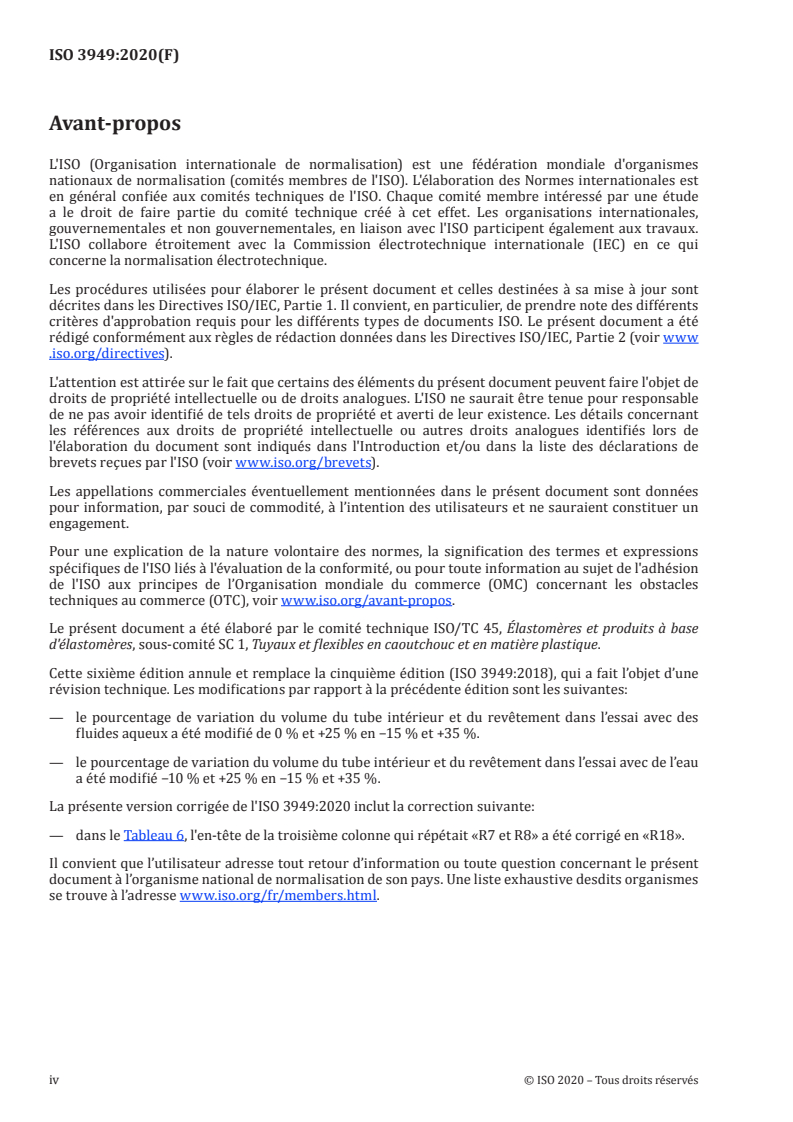

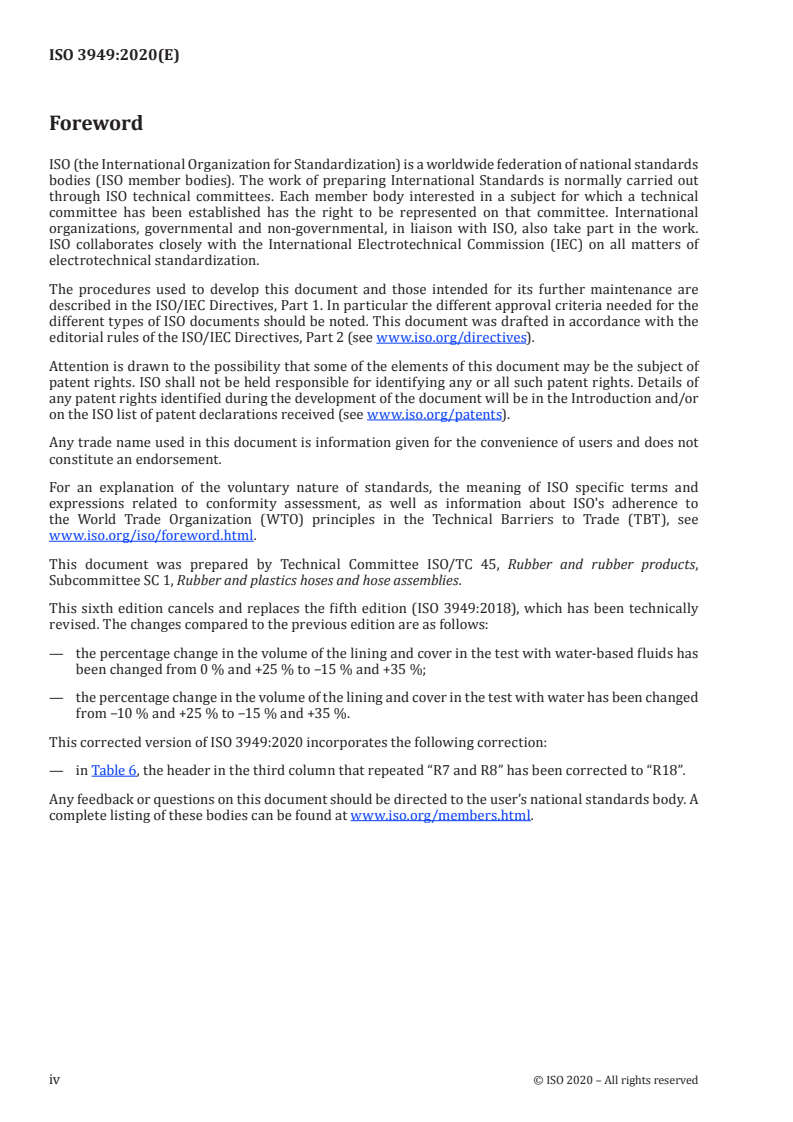

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base

d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.

Cette sixième édition annule et remplace la cinquième édition (ISO 3949:2018), qui a fait l’objet d’une

révision technique. Les modifications par rapport à la précédente édition sont les suivantes:

— le pourcentage de variation du volume du tube intérieur et du revêtement dans l’essai avec des

fluides aqueux a été modifié de 0 % et +25 % en −15 % et +35 %.

— le pourcentage de variation du volume du tube intérieur et du revêtement dans l’essai avec de l’eau

a été modifié −10 % et +25 % en −15 % et +35 %.
La présente version corrigée de l'ISO 3949:2020 inclut la correction suivante:

— dans le Tableau 6, l'en-tête de la troisième colonne qui répétait «R7 et R8» a été corrigé en «R18».

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3949:2020(F)
Tuyaux et flexibles en plastique — Types hydrauliques avec
armature textile — Spécifications
1 Domaine d'application

Le présent document spécifie les exigences pour trois types de tuyaux et flexibles thermoplastiques

avec armature textile de dimension nominale de 3,2 à 25. Chaque type est divisé en deux classes

dépendant des exigences relatives à la conductibilité électrique.
Ils sont destinés à être utilisés avec:

— des fluides hydrauliques à base de pétrole HH, HL, HM, HR et HV tels que définis dans l’ISO 6743-4

pour une plage de températures de −40 °C à +93 °C;

— des fluides hydrauliques à base d’eau HFC, HFAE, HFAS et HFB tels que définis dans l’ISO 6743-4

pour une plage de températures de 0 °C à +60 °C;
— de l’eau pour une plage de températures de 0 °C à +60 °C.

Le présent document ne contient aucune exigence relative aux extrémités de raccordement. Il se limite

aux performances des tuyaux et des flexibles.

NOTE Il est de la responsabilité de l'utilisateur, en collaboration avec le fabricant du tuyau, d'établir la

compatibilité du tuyau avec le fluide à utiliser.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques

ISO 1817, Caoutchouc vulcanisé ou thermoplastique — Détermination de l'action des liquides

ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des

tuyaux et de la longueur des flexibles

ISO 6803, Tuyaux et flexibles en caoutchouc ou en plastique — Essai d'impulsions de pression hydraulique

sans flexion

ISO 7326:2016, Tuyaux en caoutchouc et en plastique — Évaluation de la résistance à l'ozone dans des

conditions statiques
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire

ISO 10619-1:2017, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la

rigidité — Partie 1: Essais de courbure à température ambiante

ISO 10619-2:2017, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la

rigidité — Partie 2: Essais de courbure à des températures inférieures à l'ambiante

ISO 17165-1, Transmissions hydrauliques — Flexibles de raccordement — Partie 1: Dimensions et exigences

© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 3949:2020(F)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions données dans l’ISO 8330 s'appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Classification

Trois types de tuyaux sont spécifiés, caractérisés par leur pression maximale de service:

a) Type R7: tuyaux comprenant une ou plusieurs couches de renforcement;

b) Type R8: tuyaux comprenant une ou plusieurs couches de renforcement, pour utilisation à des

pressions de service supérieures;

c) Type R18: tuyaux comprenant une ou plusieurs couches de renforcement, basés sur une pression de

service de 21,0 MPa (210 bar).

Chaque type de tuyau est divisé en deux classes en fonction de ses propriétés électriques:

— Classe 1, aucune exigence électrique;
— Classe 2, «non-conducteur» (voir 7.8).
5 Matériaux et construction
5.1 Tuyaux

Le tuyau doit être composé d'un tube intérieur thermoplastique sans soudure résistant aux fluides

hydrauliques, avec un renfort approprié en fibres textiles et d'un revêtement thermoplastique résistant

aux fluides hydrauliques et aux intempéries.

Pour les tuyaux de classe 2, le revêtement ne doit pas être perforé. Le revêtement doit être orange (code

couleur RAL
...

NORME ISO
INTERNATIONALE 3949
Sixième édition
2020-07
Tuyaux et flexibles en plastique —
Types hydrauliques avec armature
textile — Spécifications
Plastics hoses and hose assemblies — Textile-reinforced types for
hydraulic applications — Specification
Numéro de référence
ISO 3949:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 3949:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3949:2020(F)

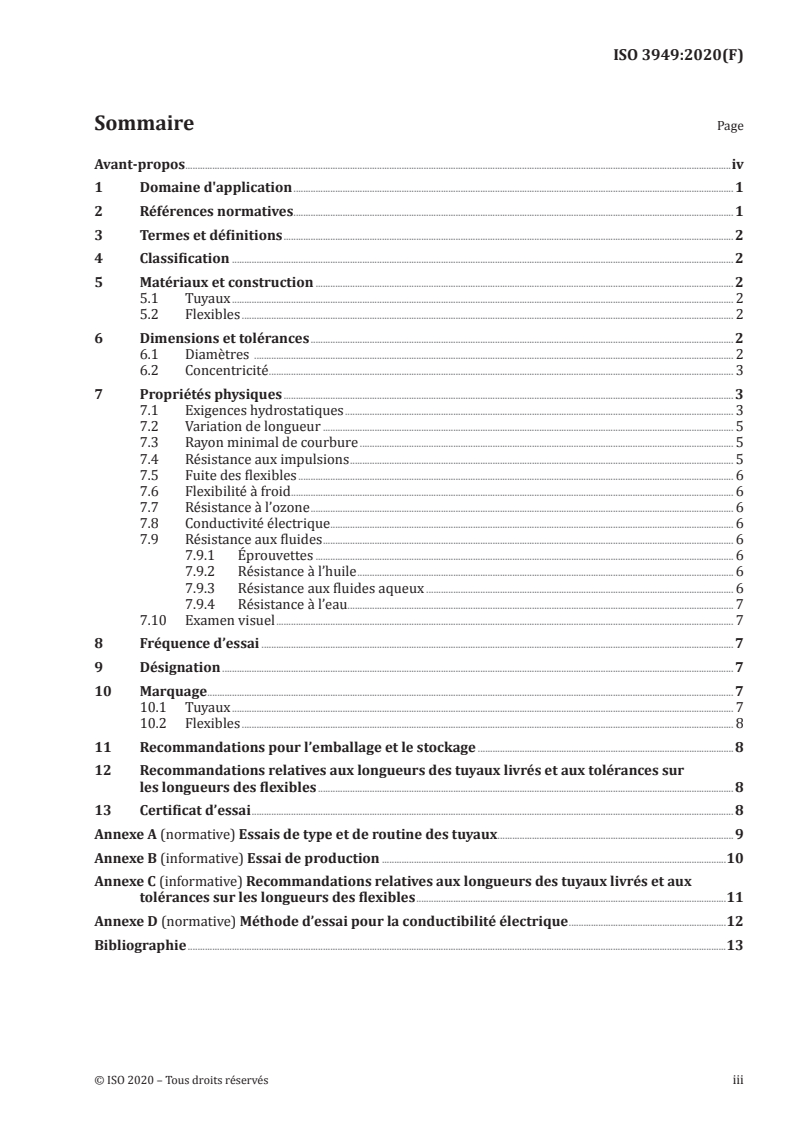

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Classification ............................................................................................................................................................................................................ 2

5 Matériaux et construction .......................................................................................................................................................................... 2

5.1 Tuyaux ............................................................................................................................................................................................................ 2

5.2 Flexibles ........................................................................................................................................................................................................ 2

6 Dimensions et tolérances ............................................................................................................................................................................ 2

6.1 Diamètres ................................................................................................................................................................................................... 2

6.2 Concentricité ............................................................................................................................................................................................. 3

7 Propriétés physiques ....................................................................................................................................................................................... 3

7.1 Exigences hydrostatiques .............................................................................................................................................................. 3

7.2 Variation de longueur ....................................................................................................................................................................... 5

7.3 Rayon minimal de courbure ........................................................................................................................................................ 5

7.4 Résistance aux impulsions ............................................................................................................................................................ 5

7.5 Fuite des flexibles ................................................................................................................................................................................. 6

7.6 Flexibilité à froid .................................................................................................................................................................................... 6

7.7 Résistance à l’ozone ............................................................................................................................................................................ 6

7.8 Conductivité électrique .................................................................................................................................................................... 6

7.9 Résistance aux fluides ....................................................................................................................................................................... 6

7.9.1 Éprouvettes .......................................................................................................................................................................... 6

7.9.2 Résistance à l’huile ......................................................................................................................................................... 6

7.9.3 Résistance aux fluides aqueux ............................................................................................................................. 6

7.9.4 Résistance à l’eau............................................................................................................................................................. 7

7.10 Examen visuel .......................................................................................................................................................................................... 7

8 Fréquence d’essai ................................................................................................................................................................................................ 7

9 Désignation ................................................................................................................................................................................................................ 7

10 Marquage ...................................................................................................................................................................................................................... 7

10.1 Tuyaux ............................................................................................................................................................................................................ 7

10.2 Flexibles ........................................................................................................................................................................................................ 8

11 Recommandations pour l’emballage et le stockage ........................................................................................................ 8

12 Recommandations relatives aux longueurs des tuyaux livrés et aux tolérances sur

les longueurs des flexibles ......................................................................................................................................................................... 8

13 Certificat d’essai .................................................................................................................................................................................................... 8

Annexe A (normative) Essais de type et de routine des tuyaux ................................................................................................ 9

Annexe B (informative) Essai de production ............................................................................................................................................10

Annexe C (informative) Recommandations relatives aux longueurs des tuyaux livrés et aux

tolérances sur les longueurs des flexibles ..............................................................................................................................11

Annexe D (normative) Méthode d’essai pour la conductibilité électrique ................................................................12

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3949:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base

d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.

Cette sixième édition annule et remplace la cinquième édition (ISO 3949:2018), qui a fait l’objet d’une

révision technique. Les modifications par rapport à la précédente édition sont les suivantes:

— le pourcentage de variation du volume du tube intérieur et du revêtement dans l’essai avec des

fluides aqueux a été modifié de 0 % et +25 % en −15 % et +35 %.

— le pourcentage de variation du volume du tube intérieur et du revêtement dans l’essai avec de l’eau

a été modifié −10 % et +25 % en −15 % et +35 %.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3949:2020(F)
Tuyaux et flexibles en plastique — Types hydrauliques avec
armature textile — Spécifications
1 Domaine d'application

Le présent document spécifie les exigences pour trois types de tuyaux et flexibles thermoplastiques

avec armature textile de dimension nominale de 3,2 à 25. Chaque type est divisé en deux classes

dépendant des exigences relatives à la conductibilité électrique.
Ils sont destinés à être utilisés avec:

— des fluides hydrauliques à base de pétrole HH, HL, HM, HR et HV tels que définis dans l’ISO 6743-4

pour une plage de températures de −40 °C à +93 °C;

— des fluides hydrauliques à base d’eau HFC, HFAE, HFAS et HFB tels que définis dans l’ISO 6743-4

pour une plage de températures de 0 °C à +60 °C;
— de l’eau pour une plage de températures de 0 °C à +60 °C.

Le présent document ne contient aucune exigence relative aux extrémités de raccordement. Il se limite

aux performances des tuyaux et des flexibles.

NOTE Il est de la responsabilité de l'utilisateur, en collaboration avec le fabricant du tuyau, d'établir la

compatibilité du tuyau avec le fluide à utiliser.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques

ISO 1817, Caoutchouc vulcanisé ou thermoplastique — Détermination de l'action des liquides

ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des

tuyaux et de la longueur des flexibles

ISO 6803, Tuyaux et flexibles en caoutchouc ou en plastique — Essai d'impulsions de pression hydraulique

sans flexion

ISO 7326:2016, Tuyaux en caoutchouc et en plastique — Évaluation de la résistance à l'ozone dans des

conditions statiques
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire

ISO 10619-1:2017, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la

rigidité — Partie 1: Essais de courbure à température ambiante

ISO 10619-2:2017, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la

rigidité — Partie 2: Essais de courbure à des températures inférieures à l'ambiante

ISO 17165-1, Transmissions hydrauliques — Flexibles de raccordement — Partie 1: Dimensions et exigences

© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 3949:2020(F)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions données dans l’ISO 8330 s'appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Classification

Trois types de tuyaux sont spécifiés, caractérisés par leur pression maximale de service:

a) Type R7: tuyaux comprenant une ou plusieurs couches de renforcement;

b) Type R8: tuyaux comprenant une ou plusieurs couches de renforcement, pour utilisation à des

pressions de service supérieures;

c) Type R18: tuyaux comprenant une ou plusieurs couches de renforcement, basés sur une pression de

service de 21,0 MPa (210 bar).

Chaque type de tuyau est divisé en deux classes en fonction de ses propriétés électriques:

— Classe 1, aucune exigence électrique;
— Classe 2, «non-conducteur» (voir 7.8).
5 Matériaux et construction
5.1 Tuyaux

Le tuyau doit être composé d'un tube intérieur thermoplastique sans soudure résistant aux fluides

hydrauliques, avec un renfort approprié en fibres textiles et d'un revêtement thermoplastique résistant

aux fluides hydrauliques et aux intempéries.

Pour les tuyaux de classe 2, le revêtement ne doit pas être perforé. Le revêtement doit être orange (code

couleur RAL 2004).
5.2 Flexibles

Les flexibles doivent être fabriqués uniquement avec des embouts dont la fonctionnal

...

PROJET DE NORME INTERNATIONALE
ISO/DIS 3949
ISO/TC 45/SC 1 Secrétariat: DIN
Début de vote: Vote clos le:
2020-01-17 2020-04-10
Tuyaux et flexibles en plastique — Types hydrauliques avec
armature textile — Spécifications

Plastics hoses and hose assemblies — Textile-reinforced types for hydraulic applications — Specification

ICS: 83.140.40; 23.100.40
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE TRAITEMENT PARALLÈLE ISO/CEN
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 3949:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 3949:2020(F)
ISO/DIS 3949:2020(F)
Sommaire Page

Avant‐propos ................................................................................................................................................................. iv

1  Domaine d'application ................................................................................................................................... 1

2  Références normatives .................................................................................................................................. 1

3  Termes et définitions ..................................................................................................................................... 2

4  Classification ..................................................................................................................................................... 2

5  Matériaux et construction ............................................................................................................................ 2

5.1  Tuyaux .................................................................................................................................................................... 2

5.2  Flexibles ................................................................................................................................................................. 3

6  Dimensions et tolérances ............................................................................................................................. 3

6.1  Diamètres .............................................................................................................................................................. 3

6.2  Concentricité ....................................................................................................................................................... 3

7  Propriétés physiques ..................................................................................................................................... 4

7.1  Exigences hydrostatiques .............................................................................................................................. 4

7.2  Variation de longueur ...................................................................................................................................... 4

7.3  Rayon minimal de courbure .......................................................................................................................... 5

7.4  Résistance aux impulsions ............................................................................................................................. 5

7.5  Fuite des flexibles .............................................................................................................................................. 6

7.6  Flexibilité à froid ................................................................................................................................................ 6

7.7  Résistance à l’ozone .......................................................................................................................................... 6

7.8  Conductivité électrique ................................................................................................................................... 6

7.9  Résistance aux fluides ..................................................................................................................................... 6

7.9.1  Éprouvettes .......................................................................................................................................... 6

7.9.2  Résistance à l’huile ............................................................................................................................ 6

7.9.3  Résistance aux fluides aqueux ...................................................................................................... 7

7.9.4  Résistance à l’eau ............................................................................................................................... 7

7.10  Examen visuel ..................................................................................................................................................... 7

8  Fréquence d’essai ............................................................................................................................................ 7

9  Désignation ........................................................................................................................................................ 7

10  Marquage ............................................................................................................................................................ 8

10.1  Flexibles ................................................................................................................................................................. 8

11  Recommandations pour l’emballage et le stockage ............................................................................ 8

12  Recommandations relatives aux longueurs des tuyaux livrés et aux tolérances sur

les longueurs des flexibles ........................................................................................................................... 8

13  Certificat d’essai ............................................................................................................................................... 8

(normative) Essais de type et de routine des tuyaux ..................................................................... 9

(informative) Essai de production ..................................................................................................... 10

DOCUMENT PROTÉGÉ PAR COPYRIGHT
(informative) Recommandations relatives aux longueurs des tuyaux livrés et aux
© ISO 2020

tolérances sur les longueurs des flexibles ........................................................................................... 11

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

(normative) Méthode d’essai pour la conductibilité électrique ............................................. 12

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

Bibliographie ................................................................................................................................................................ 13

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
© ISO 2020 – Tous droits réservés
iii
Website: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 3949:2020(F)
Sommaire Page

Avant‐propos ................................................................................................................................................................. iv

1  Domaine d'application ................................................................................................................................... 1

2  Références normatives .................................................................................................................................. 1

3  Termes et définitions ..................................................................................................................................... 2

4  Classification ..................................................................................................................................................... 2

5  Matériaux et construction ............................................................................................................................ 2

5.1  Tuyaux .................................................................................................................................................................... 2

5.2  Flexibles ................................................................................................................................................................. 3

6  Dimensions et tolérances ............................................................................................................................. 3

6.1  Diamètres .............................................................................................................................................................. 3

6.2  Concentricité ....................................................................................................................................................... 3

7  Propriétés physiques ..................................................................................................................................... 4

7.1  Exigences hydrostatiques .............................................................................................................................. 4

7.2  Variation de longueur ...................................................................................................................................... 4

7.3  Rayon minimal de courbure .......................................................................................................................... 5

7.4  Résistance aux impulsions ............................................................................................................................. 5

7.5  Fuite des flexibles .............................................................................................................................................. 6

7.6  Flexibilité à froid ................................................................................................................................................ 6

7.7  Résistance à l’ozone .......................................................................................................................................... 6

7.8  Conductivité électrique ................................................................................................................................... 6

7.9  Résistance aux fluides ..................................................................................................................................... 6

7.9.1  Éprouvettes .......................................................................................................................................... 6

7.9.2  Résistance à l’huile ............................................................................................................................ 6

7.9.3  Résistance aux fluides aqueux ...................................................................................................... 7

7.9.4  Résistance à l’eau ............................................................................................................................... 7

7.10  Examen visuel ..................................................................................................................................................... 7

8  Fréquence d’essai ............................................................................................................................................ 7

9  Désignation ........................................................................................................................................................ 7

10  Marquage ............................................................................................................................................................ 8

10.1  Flexibles ................................................................................................................................................................. 8

11  Recommandations pour l’emballage et le stockage ............................................................................ 8

12  Recommandations relatives aux longueurs des tuyaux livrés et aux tolérances sur

les longueurs des flexibles ........................................................................................................................... 8

13  Certificat d’essai ............................................................................................................................................... 8

(normative) Essais de type et de routine des tuyaux ..................................................................... 9

(informative) Essai de production ..................................................................................................... 10

(informative) Recommandations relatives aux longueurs des tuyaux livrés et aux

tolérances sur les longueurs des flexibles ........................................................................................... 11

(normative) Méthode d’essai pour la conductibilité électrique ............................................. 12

Bibliographie ................................................................................................................................................................ 13

© ISO 2020 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO/DIS 3949:2020(F)
Avant‐propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en

général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit

de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales

et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore

étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la

normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir

www.iso.org/fr/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de

ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration

du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par

l'ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www.iso.org/avant-propos.

Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base

d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.

Cette sixième édition annule et remplace la cinquième édition (ISO 3949:2018), qui a fait l’objet d’une

révision technique. Les modifications par rapport à l’édition précédente sont les suivantes:

 le pourcentage de variation en volume du tube intérieur et du revêtement dans l’essai avec des fluides

aqueux a été modifié: entre −15 % et +35 %. au lieu d’entre 0 % et +25 %.

 le pourcentage de variation en volume du tube intérieur et du revêtement dans l’essai avec de l’eau

a été modifié: entre −15 % et +35 % au lieu de -10 % et +25 %.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www.iso.org/fr/members.html.
© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 3949:2020(F)
Tuyaux et flexibles en plastique — Types hydrauliques avec
armature textile — Spécifications
1 Domaine d'application

Le présent document spécifie les exigences pour trois types de tuyaux et flexibles thermoplastiques avec

armature textile de dimension nominale de 3,2 à 25. Chaque type est divisé en deux classes dépendant

des exigences relatives à la conductibilité électrique.
Ils sont destinés à être utilisés avec:

— des fluides hydrauliques à base de pétrole HH, HL, HM, HR et HV tels que définis dans l’ISO 6743-4

pour une plage de températures de −40 °C à +93 °C;

— des fluides hydrauliques à base d’eau HFC, HFAE, HFAS et HFB tels que définis dans l’ISO 6743-4 pour

une plage de températures de 0 °C à +60 °C;
— de l’eau pour une plage de températures de 0 °C à +60 °C.

Le présent document ne contient pas d'exigences sur les extrémités de raccordement. Il se limite aux

performances des tuyaux et des flexibles.

NOTE Il est de la responsabilité de l'utilisateur, en collaboration avec le fabricant du tuyau, d'établir la

compatibilité du tuyau avec le fluide à utiliser.
2 Références normatives

Les documents suivants sont référencés dans le texte de sorte qu'une partie ou la totalité de leur contenu

constitue les exigences du présent document. Pour les références datées, seule l'édition citée s'applique.

...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 3949
ISO/TC 45/SC 1 Secretariat: DIN
Voting begins on: Voting terminates on:
2020-01-17 2020-04-10
Plastics hoses and hose assemblies — Textile-reinforced
types for hydraulic applications — Specification

Tuyaux et flexibles en plastique — Types hydrauliques avec armature textile — Spécifications

ICS: 83.140.40; 23.100.40
THIS DOCUMENT IS A DRAFT CIRCULATED
This document is circulated as received from the committee secretariat.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
ISO/CEN PARALLEL PROCESSING
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 3949:2020(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 3949:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 3949:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Classification ............................................................................................................................................................................................................ 2

5 Materials and construction ....................................................................................................................................................................... 2

5.1 Hoses ............................................................................................................................................................................................................... 2

5.2 Hose assemblies ..................................................................................................................................................................................... 2

6 Dimensions and tolerances ....................................................................................................................................................................... 2

6.1 Diameters .................................................................................................................................................................................................... 2

6.2 Concentricity............................................................................................................................................................................................. 3

7 Physical properties ............................................................................................................................................................................................ 3

7.1 Hydrostatic requirements ............................................................................................................................................................. 3

7.2 Change in length .................................................................................................................................................................................... 4

7.3 Minimum bend radius ...................................................................................................................................................................... 4

7.4 Resistance to impulse ........................................................................................................................................................................ 5

7.5 Leakage of hose assemblies ......................................................................................................................................................... 5

7.6 Cold flexibility .......................................................................................................................................................................................... 5

7.7 Ozone resistance.................................................................................................................................................................................... 5

7.8 Electrical conductivity ...................................................................................................................................................................... 5

7.9 Fluid resistance ...................................................................................................................................................................................... 5

7.9.1 Test pieces ............................................................................................................................................................................. 5

7.9.2 Oil resistance ....................................................................................................................................................................... 6

7.9.3 Water-based fluid resistance ................................................................................................................................. 6

7.10 Visual examination .............................................................................................................................................................................. 6

8 Frequency of testing .......................................................................................................................................................................................... 6

9 Designation ................................................................................................................................................................................................................ 6

10 Marking .......................................................................................................................................................................................................................... 6

10.1 Hoses ............................................................................................................................................................................................................... 6

10.2 Hose assemblies ..................................................................................................................................................................................... 7

11 Recommendations for packing and storage ............................................................................................................................ 7

12 Recommendations for length of supplied hoses and tolerances on lengths of hose

assemblies ................................................................................................................................................................................................................... 7

13 Test certificate ......................................................................................................................................................................................................... 7

Annex A (normative) Type and routine testing of hoses ................................................................................................................. 8

Annex B (informative) Production testing ...................................................................................................................................................... 9

Annex C (informative) Recommendations for lengths of supplied hoses and tolerances on

lengths of hose assemblies ......................................................................................................................................................................10

Annex D (normative) Test method for electrical conductivity ...............................................................................................11

Bibliography .............................................................................................................................................................................................................................12

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 3949:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,

Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.

This sixth edition cancels and replaces the fifth edition (ISO 3949:2018), which has been technically

revised. The changes compared to the previous edition are as follows:

— percentage change in volume of the lining and cover at the test with water-based fluids changed

from 0 % and +25 % to −15 % and +35 %.

— percentage change in volume of the lining and cover at the test with water changed from -10 % and

+25 % to −15 % and +35 %.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 3949:2020(E)
Plastics hoses and hose assemblies — Textile-reinforced
types for hydraulic applications — Specification
1 Scope

This document specifies requirements for three types of textile-reinforced thermoplastics hoses and

hose assemblies of nominal size from 3,2 to 25. Each type is divided into two classes dependent on

electrical conductivity requirements.
They are suitable for use with:

— oil-based hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743-4 at temperatures ranging

from −40 °C to +93 °C;

— water-based fluids HFC, HFAE, HFAS and HFB as defined in ISO 6743-4 at temperatures ranging

from 0 °C to +60 °C
— water at temperatures ranging from 0 °C to +60 °C.

This document does not include requirements for end fittings. It is limited to the performance of hoses

and hose assemblies.

NOTE It is the responsibility of the user, in consultation with the hose manufacturer, to establish the

compatibility of the hose with the fluid to be used.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing

ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids

ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of

hoses and the lengths of hose assemblies

ISO 6743-4, Lubricants, industrial oils and related products (class L) — Classification — Part 4: Family H

(Hydraulic systems)

ISO 6803, Rubber or plastics hoses and hose assemblies — Hydraulic-pressure impulse test without flexing

ISO 7326:2016, Rubber and plastics hoses — Assessment of ozone resistance under static conditions

ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary

ISO 10619-1:2017, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —

Part 1: Bending tests at ambient temperature

ISO 10619-2:2017, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —

Part 2: Bending tests at sub-ambient temperatures

ISO 17165-1, Hydraulic fluid power — Hose assemblies — Part 1: Dimensions and requirements

© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/DIS 3949:2020(E)
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 8330 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online brow
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
