ISO 814:2017

Rubber, vulcanized or thermoplastic — Determination of adhesion to metal — Two-plate method

ISO 814:2017 specifies a method for determining the adhesion strength of rubber-to-metal bonds where the rubber part is assembled between two parallel metal plates, using the adhesive system under investigation. The method is applicable primarily to test pieces, prepared in the laboratory under standard conditions, such as can be used to provide data for the development of rubber compounds and control of methods of manufacture.

Caoutchouc vulcanisé ou thermoplastique — Détermination de l'adhérence au métal — Méthode à deux plaques

L'ISO 814:2017 spécifie une méthode pour la détermination de la force d'adhérence des collages caoutchouc sur métal pour lesquels la partie en caoutchouc est assemblée entre deux plaques métalliques parallèles, au moyen du système adhésif étudié. La méthode est applicable principalement aux éprouvettes préparées en laboratoire dans des conditions normalisées, de façon à pouvoir être utilisée pour fournir des données relatives au développement des formules de caoutchouc et au contrôle des procédés de fabrication.

General Information

• Status: Published
• Publication Date: 30-Jul-2017
• ICS: 83.060 - Rubber
• Technical Committee: ISO/TC 45/SC 2 - Testing and analysis
• Drafting Committee: ISO/TC 45/SC 2/WG 1 - Physical properties
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 20-Jun-2022

Relations

• Revises: ISO 814:2011 - Rubber, vulcanized or thermoplastic — Determination of adhesion to metal — Two-plate method
• Effective Date: 10-Dec-2016

Standards Content (Sample)

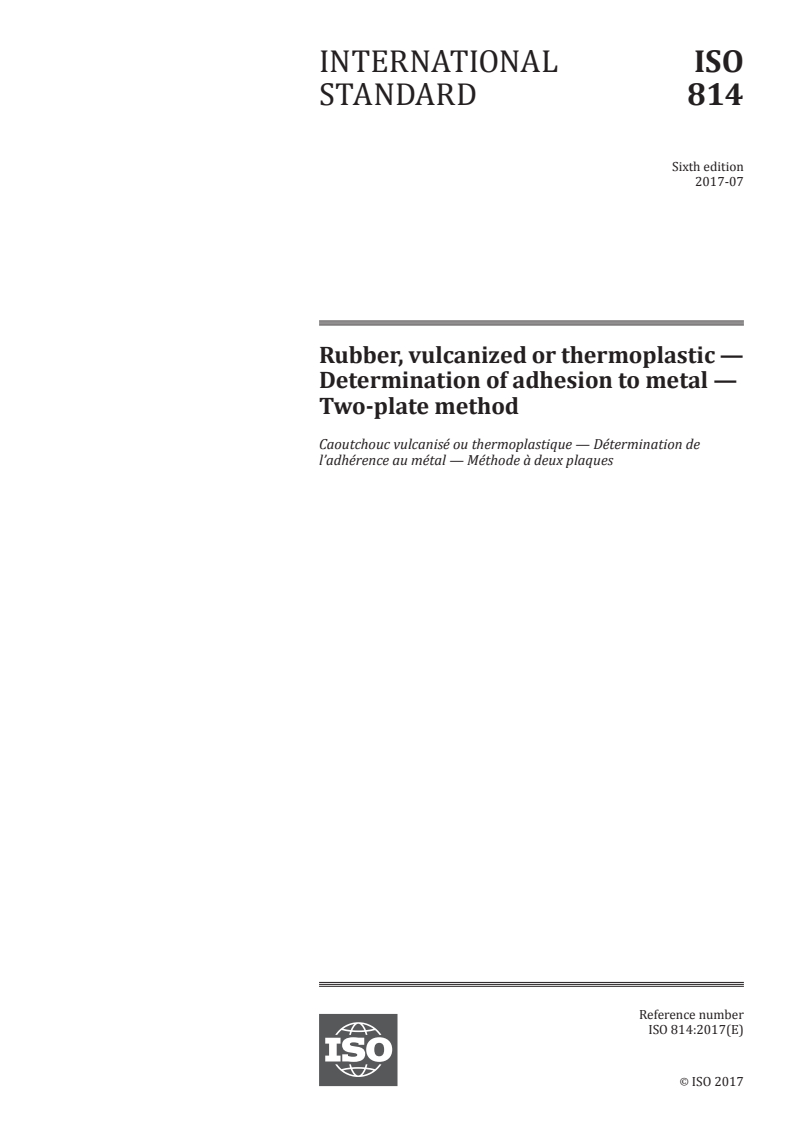

INTERNATIONAL ISO
STANDARD 814
Sixth edition
2017-07
Rubber, vulcanized or thermoplastic —
Determination of adhesion to metal —
Two-plate method
Caoutchouc vulcanisé ou thermoplastique — Détermination de
l’adhérence au métal — Méthode à deux plaques
Reference number
ISO 814:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 814:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 814:2017(E)

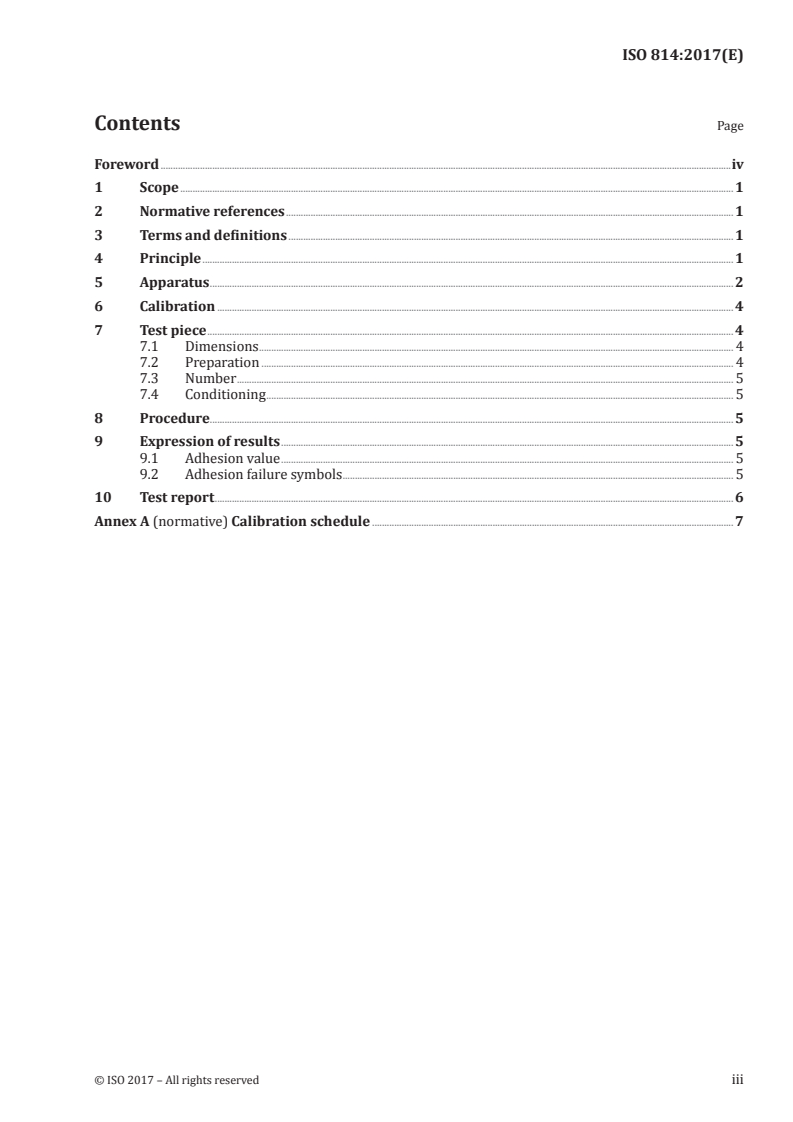

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Calibration . 4
7 Test piece . 4
7.1 Dimensions . 4
7.2 Preparation . 4
7.3 Number . 5
7.4 Conditioning . 5
8 Procedure. 5
9 Expression of results . 5
9.1 Adhesion value . 5
9.2 Adhesion failure symbols . 5
10 Test report . 6
Annex A (normative) Calibration schedule . 7
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 814:2017(E)

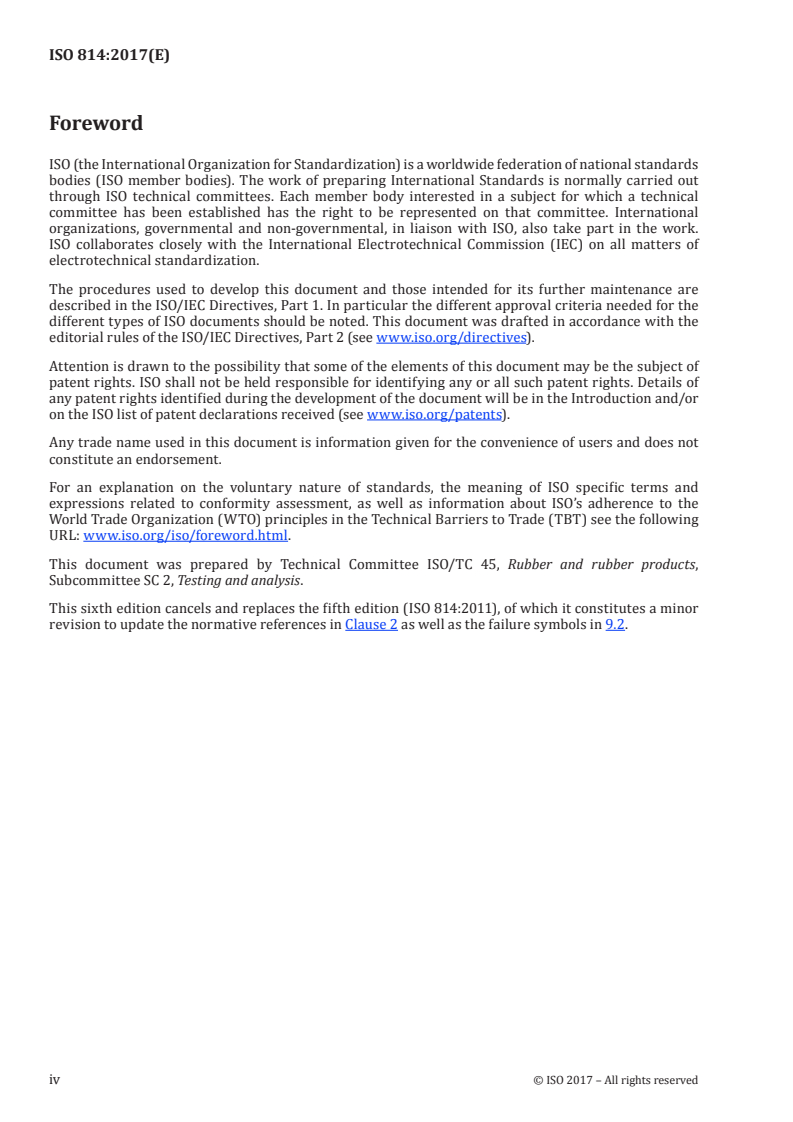

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analysis.
This sixth edition cancels and replaces the fifth edition (ISO 814:2011), of which it constitutes a minor
revision to update the normative references in Clause 2 as well as the failure symbols in 9.2.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 814:2017(E)
Rubber, vulcanized or thermoplastic — Determination of
adhesion to metal — Two-plate method
WARNING 1 — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices and to
ensure compliance with any national regulatory conditions.
WARNING 2 — Certain procedures specified in this document might involve the use or generation
of substances, or the generation of waste, that could constitute a local environmental hazard.
Reference should be made to appropriate documentation on safe handling and disposal after use.
1 Scope
This document specifies a method for determining the adhesion strength of rubber-to-metal bonds
where the rubber part is assembled between two parallel metal plates, using the adhesive system
under investigation.
The method is applicable primarily to test pieces, prepared in the laboratory under standard conditions,
such as can be used to provide data for the development of rubber compounds and control of methods
of manufacture.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 5893, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of
traverse) — Specification
ISO 18899:2013, Rubber — Guide to the calibration of test equipment
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Principle
The test consists in measuring the force required to cause the rupture of a unit of standard dimensions,
comprising rubber bonded to two parallel metal plates, the direction of the force being at 90° to the
bonded surface.
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 814:2017(E)

5 Apparatus
5.1 Tensile-tes
...

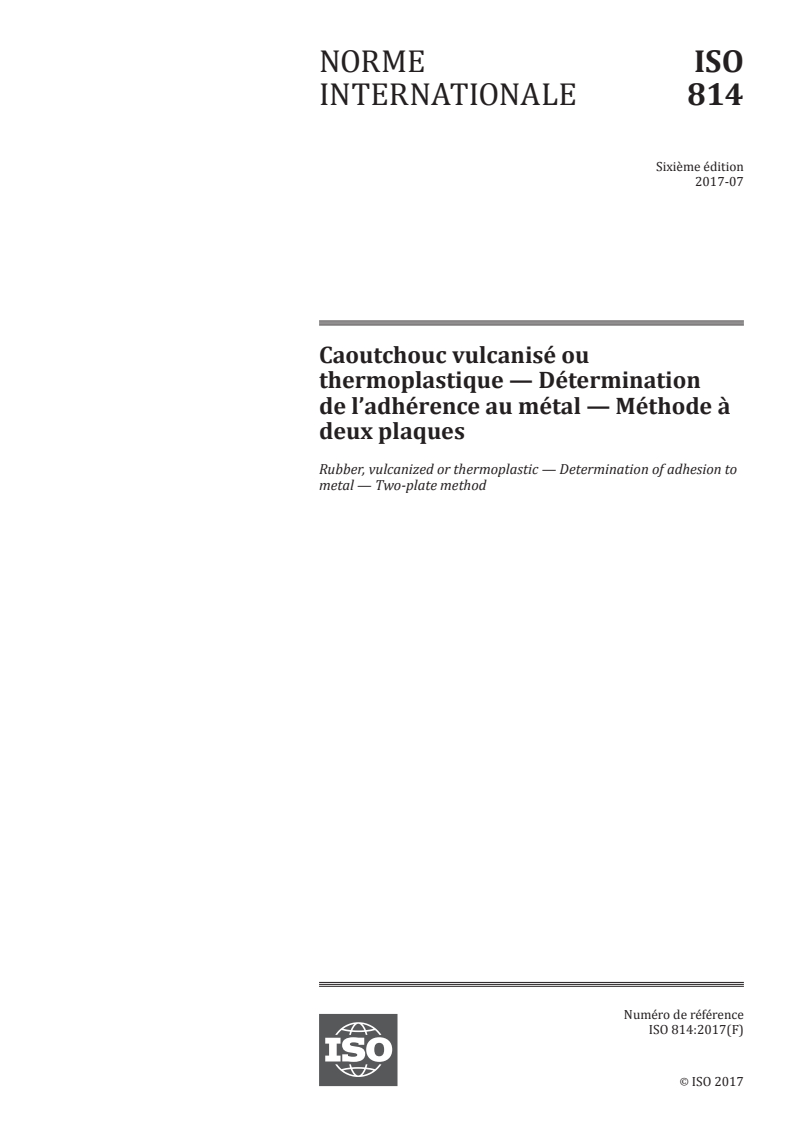

NORME ISO
INTERNATIONALE 814
Sixième édition
2017-07
Caoutchouc vulcanisé ou
thermoplastique — Détermination
de l’adhérence au métal — Méthode à
deux plaques
Rubber, vulcanized or thermoplastic — Determination of adhesion to
metal — Two-plate method
Numéro de référence
ISO 814:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 814:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 814:2017(F)

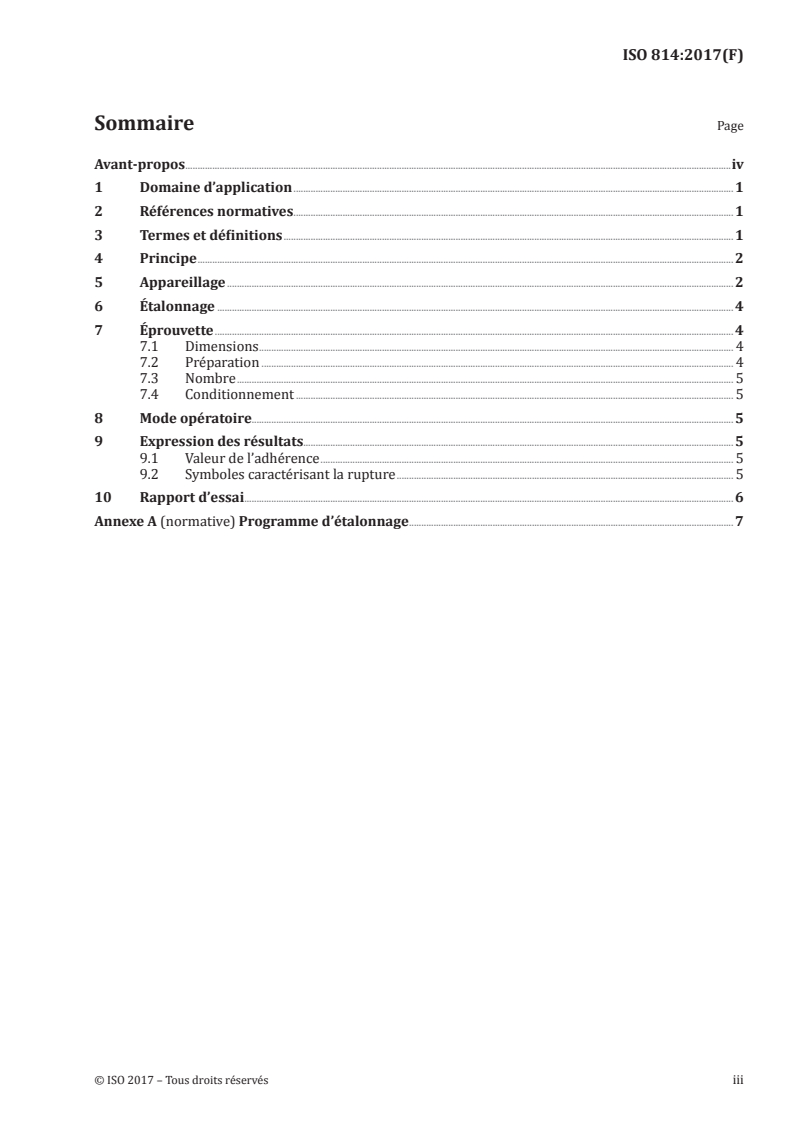

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
6 Étalonnage . 4
7 Éprouvette . 4
7.1 Dimensions . 4
7.2 Préparation . 4
7.3 Nombre . 5
7.4 Conditionnement . 5
8 Mode opératoire. 5
9 Expression des résultats. 5
9.1 Valeur de l’adhérence . 5
9.2 Symboles caractérisant la rupture . 5
10 Rapport d’essai . 6
Annexe A (normative) Programme d’étalonnage . 7
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 814:2017(F)

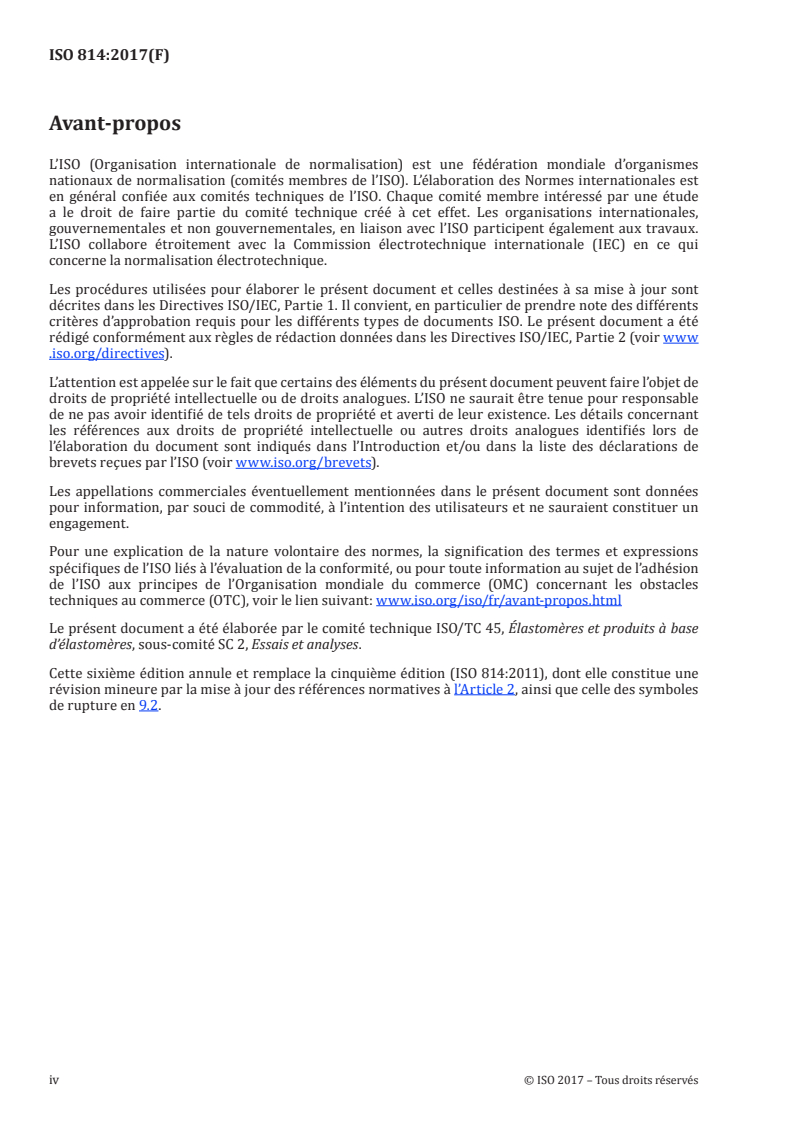

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html
Le présent document a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 2, Essais et analyses.
Cette sixième édition annule et remplace la cinquième édition (ISO 814:2011), dont elle constitue une
révision mineure par la mise à jour des références normatives à l’Article 2, ainsi que celle des symboles
de rupture en 9.2.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 814:2017(F)
Caoutchouc vulcanisé ou thermoplastique — Détermination
de l’adhérence au métal — Méthode à deux plaques
AVERTISSEMENT 1 — Il convient que l’utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n’a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur
d’établir des pratiques appropriées en matière d’hygiène et de sécurité, et de s’assurer de la
conformité à la réglementation nationale en vigueur.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent
impliquer l’utilisation ou la génération de substances, ou la génération de déchets, susceptibles
de constituer un danger environnemental localisé. Il convient de se référer à la documentation
appropriée relative à la manipulation et à l’élimination de ces substances en toute sécurité après
utilisation.
1 Domaine d’application
Le présent document spécifie une méthode pour la détermination de la force d’adhérence des collages
caoutchouc sur métal pour lesquels la partie en caoutchouc est assemblée entre deux plaques
métalliques parallèles, au moyen du système adhésif étudié.
La méthode est applicable principalement aux éprouvettes préparées en laboratoire dans des conditions
normalisées, de façon à pouvoir être utilisée pour fournir des données relatives au développement des
formules de caoutchouc et au contrôle des procédés de fabrication.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 5893, Appareils d’essai du caoutchouc et des plastiques — Types pour traction, flexion et compression
(vitesse de translation constante) — Spécifications
ISO 18899:2013, Caoutchouc — Guide pour l’étalonnage du matériel d’essai
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— ISO Online browsing platform: disponible à http:// www .iso .org/ obp
— IEC Electropedia: disponible à http:// www .electropedia .org/
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 814:2017(F)

4 Principe
L’essai consiste à mesurer la force requise pour provoquer la rupture d’une éprouvette de dimensions
normalisées, constituée d’une bande de caoutchouc collée entre deux plaques métalliques parallèles, la
force appliquée étant perpendiculaire à la surface collée.
5 Appareillage
5.1 Machine d’essai de traction, conforme aux exigences de l’ISO 5893, permettant de mesurer une
force avec une exactitude correspondant à la classe 2 définie dans l’ISO
...
