Standards Content (sample)

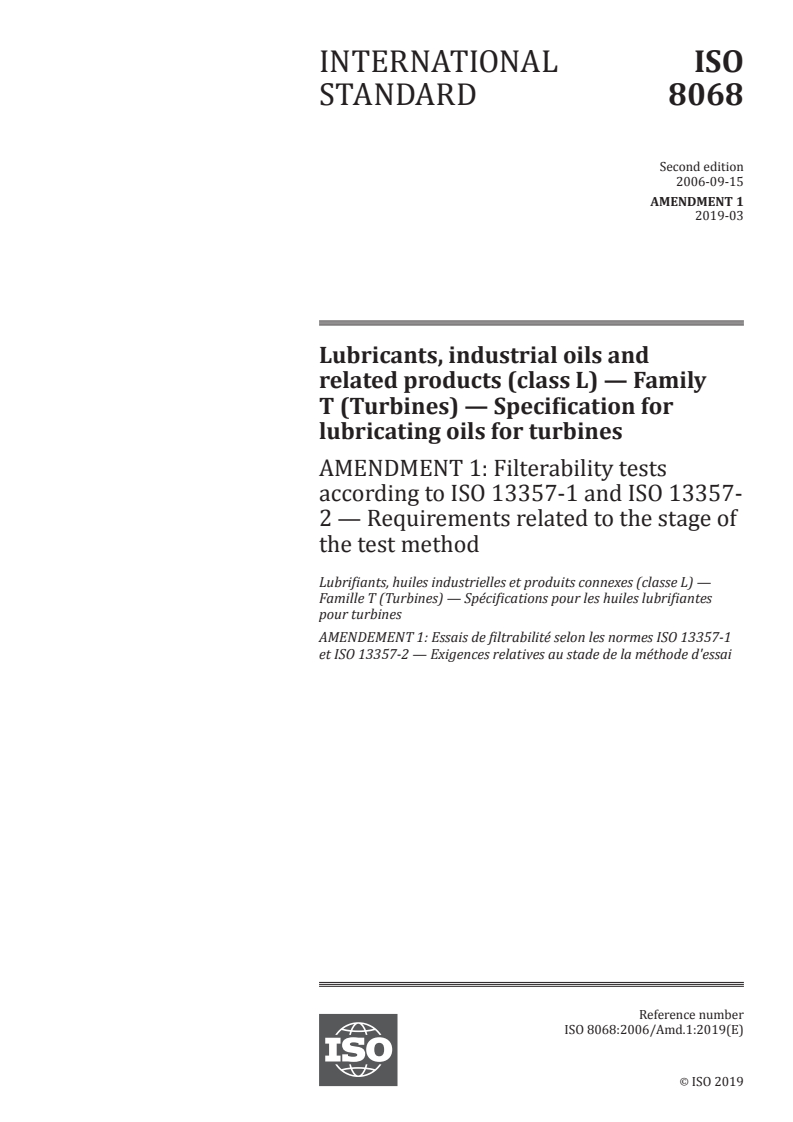

INTERNATIONAL ISO
STANDARD 8068
Second edition
2006-09-15
AMENDMENT 1
2019-03
Lubricants, industrial oils and
related products (class L) — Family
T (Turbines) — Specification for
lubricating oils for turbines
AMENDMENT 1: Filterability tests
according to ISO 13357-1 and ISO 13357-
2 — Requirements related to the stage of
the test method
Lubrifiants, huiles industrielles et produits connexes (classe L) —
Famille T (Turbines) — Spécifications pour les huiles lubrifiantes
pour turbines
AMENDEMENT 1: Essais de filtrabilité selon les normes ISO 13357-1
et ISO 13357-2 — Exigences relatives au stade de la méthode d'essai
Reference number
ISO 8068:2006/Amd.1:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 8068:2006/Amd.1:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8068:2006/Amd.1:2019(E)

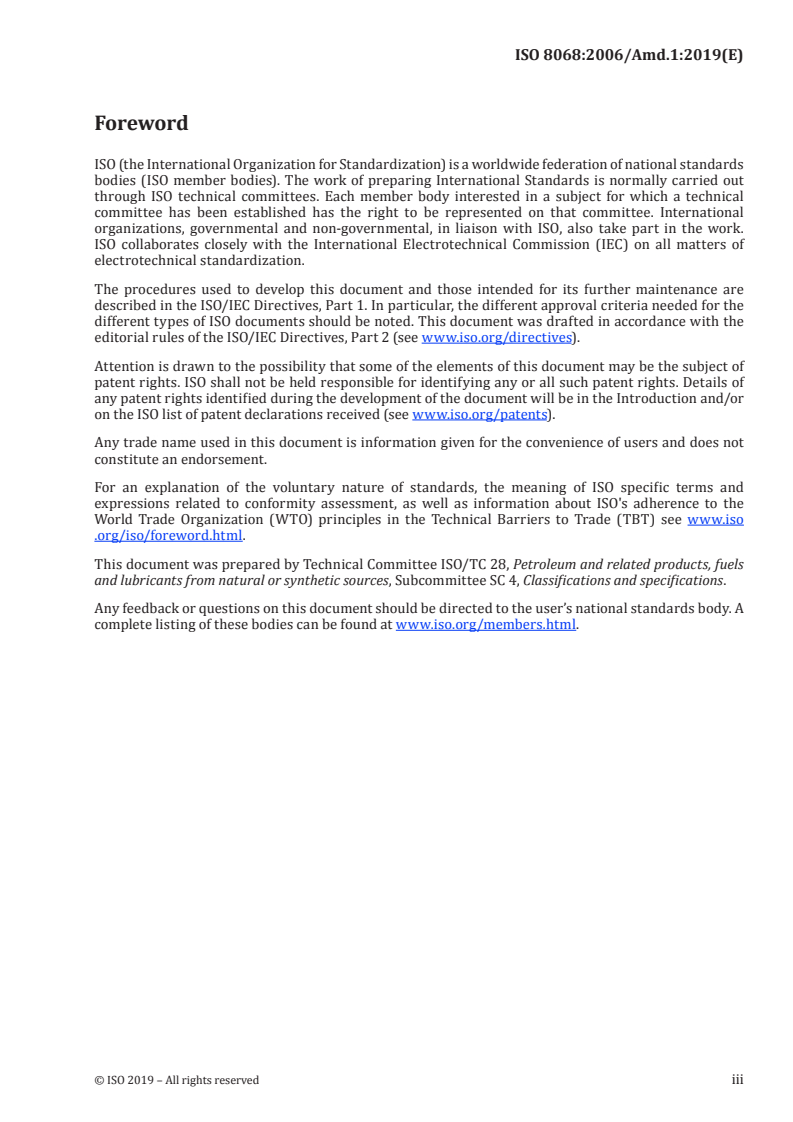

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 28, Petroleum and related products, fuels

and lubricants from natural or synthetic sources, Subcommittee SC 4, Classifications and specifications.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8068:2006/Amd.1:2019(E)
Lubricants, industrial oils and related products (class L) —
Family T (Turbines) — Specification for lubricating oils for
turbines
AMENDMENT 1: Filterability tests according to ISO 13357-1
and ISO 13357-2 — Requirements related to the stage of the
test method
Normative references

Replace the references to ISO 4259, ASTM D2272-02, and ASTM D2711-01a with the following:

ISO 4259 (all parts), Petroleum and related products — Precision of measurement methods and results

ASTM D 2272, Standard Test Method for Oxidation Stability of Steam Turbine Oils by Rotating

Pressure Vessel

ASTM D 2711, Standard Test Method for Demulsibility Characteristics of Lubricating Oils

Delete the reference to DIN 51554-3.
5.10, Table 3 to Table 6
Replace the rows
Filterability (dry) (minimum) % 85 85 85 ISO 13357-2
Filterability (wet) % pass ISO 13357-1
With the following:
Filterability (dry) stage I (minimum) % 80 80 80 ISO 13357-2
Filterability (dry) stage II % Report ISO 13357-2
h,j
Filterability (wet) stage I (minimum) % 50 ISO 13357-1
i,j
Filterability (wet) stage II (minimum) % 50 ISO 13357-1
5.10, Table 3
Add the following footnotes to the table footer:

The stage I determination is based upon a comparison of the mean flow rate of a fluid through a

test membrane with its initial flow rate. Oils having good stage I filterability, but only a poor stage II

performance (see footnote i), are unlikely to give performance problems in use, unless extremely

fine system filters are utilized.

The stage II determination is based upon the ratio between the initial flow rate of fluid through

the test membrane and the rate at the end of the test. It is considered that this part of the procedure

© ISO 2019 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 8068:2006/Amd.1:2019(E)

is a more severe test, and is more sensitive to the presence of gels and fine silts in the oil. Silts and

gels can be present in an oil when it is produced, or can be formed as an oil ages, especially when

hot. An oil with good stage II filterability is unlikely to give filtration problems even in the most

extreme conditions, and with fine (less than 5 μm) filtration present. Thus, it is suitable for use in

critical turbine lubrication systems. A 60 % value is generally considered acceptable.

Applies to TSA only.
5.10, Table 4
Add the following footnotes to the table footer:

The stage I determination is based upon a comparison of the mean flow rate of a fluid through a

test membrane with its initial flow rate. Oils having good stage I filterability, but only a poor stage

II performance (see Footnote i), are unlikely to give performance problems in use, unless extremely

fine system filters are utilized.
...

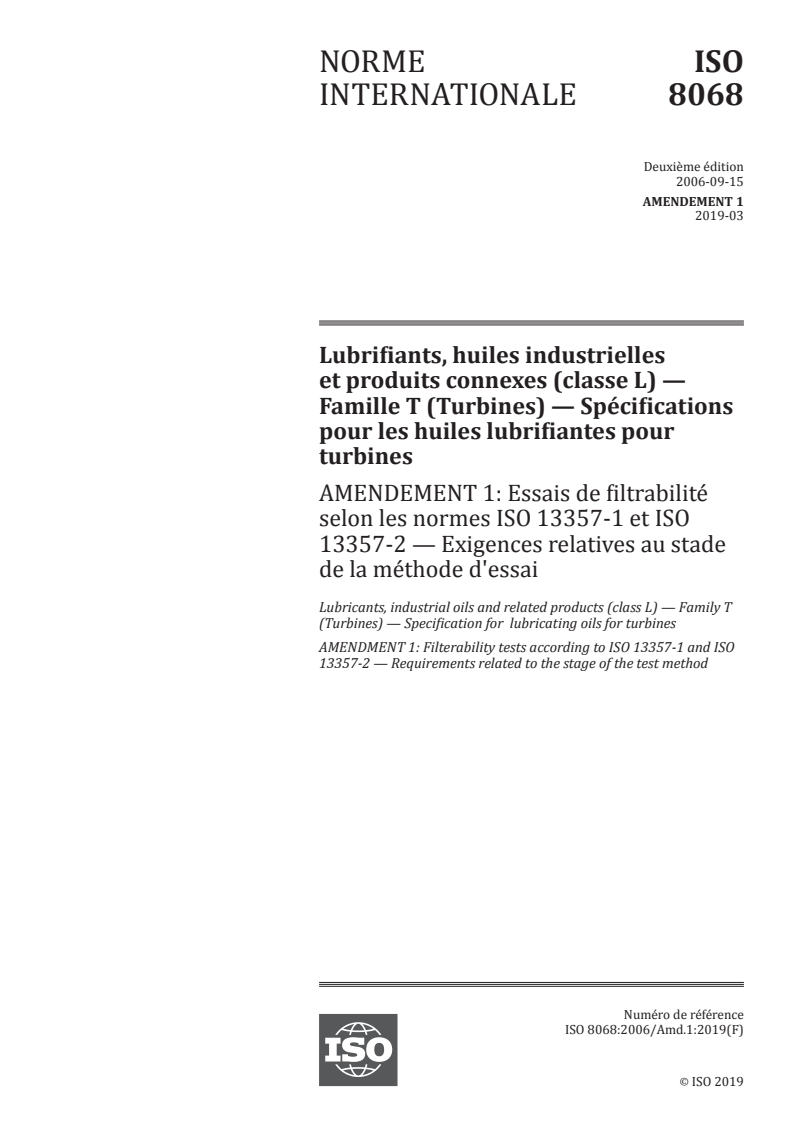

NORME ISO
INTERNATIONALE 8068
Deuxième édition
2006-09-15
AMENDEMENT 1
2019-03
Lubrifiants, huiles industrielles
et produits connexes (classe L) —
Famille T (Turbines) — Spécifications
pour les huiles lubrifiantes pour
turbines
AMENDEMENT 1: Essais de filtrabilité
selon les normes ISO 13357-1 et ISO
13357-2 — Exigences relatives au stade
de la méthode d'essai
Lubricants, industrial oils and related products (class L) — Family T
(Turbines) — Specification for lubricating oils for turbines
AMENDMENT 1: Filterability tests according to ISO 13357-1 and ISO
13357-2 — Requirements related to the stage of the test method
Numéro de référence
ISO 8068:2006/Amd.1:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 8068:2006/Amd.1:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8068:2006/Amd.1:2019(F)

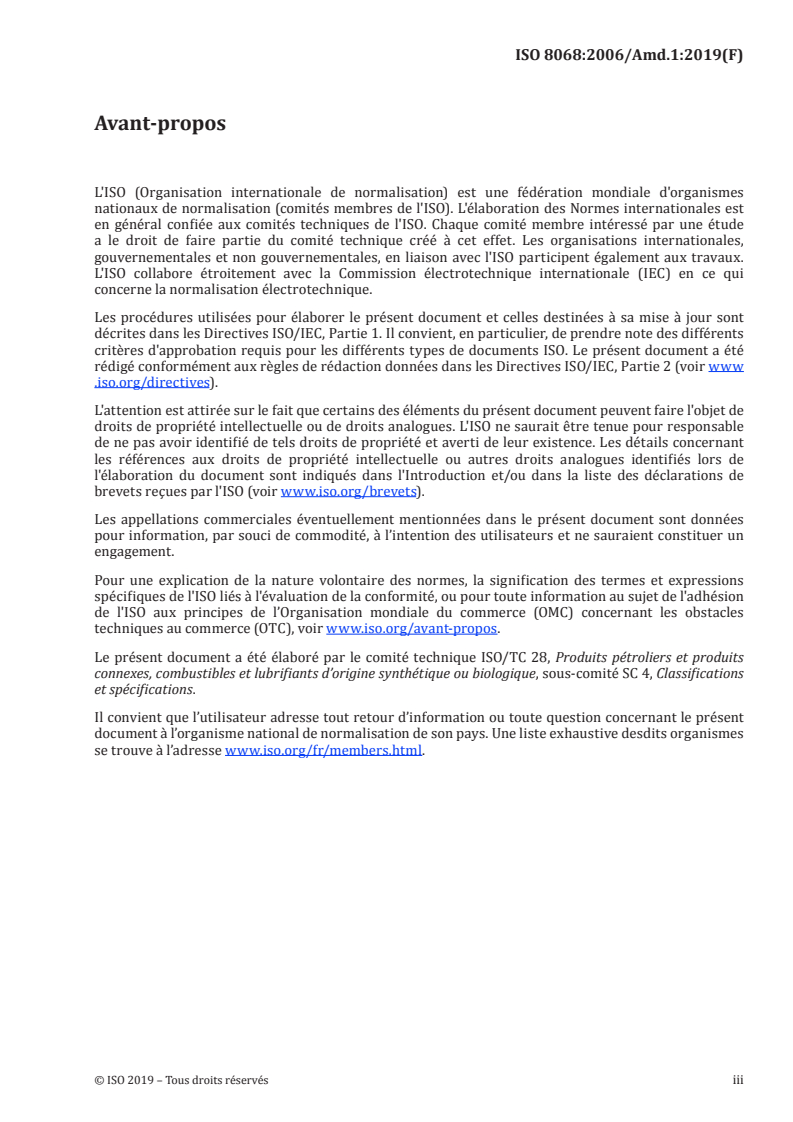

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 28, Produits pétroliers et produits

connexes, combustibles et lubrifiants d’origine synthétique ou biologique, sous-comité SC 4, Classifications

et spécifications.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
© ISO 2019 – Tous droits réservés  iii
---------------------- Page: 3 ----------------------
ISO 8068:2006/Amd.1:2019(F)
Lubrifiants, huiles industrielles et produits connexes
(classe L) — Famille T (Turbines) — Spécifications pour les
huiles lubrifiantes pour turbines
AMENDEMENT 1: Essais de filtrabilité selon les normes ISO
13357-1 et ISO 13357-2 — Exigences relatives au stade de la
méthode d'essai
Références normatives

Remplacer les références à l’ISO 4259, l’ASTM D2272-02, et l’ASTM D2711-01a par les références

suivantes:

ISO 4259 (toutes les parties), Produits pétroliers et connexes — Fidélité des méthodes de mesure et de

leurs résultats

ASTM D 2272, Standard Test Method for Oxidation Stability of Steam Turbine Oils by Rotating Pressure

Vessel (Méthode d’essai pour la stabilité à l’oxydation des huiles pour turbines à vapeur par récipient

sous pression rotatif)

ASTM D 2711,  Standard Test Method for Demulsibility Characteristics of Lubricating Oils (Méthode

d’essai pour les caractéristiques de désémulsion des huiles lubrifiantes)
Supprimer la référence à la DIN 51554-3.
5.10, Tableaux 3 à 6
Remplacer les lignes:
Filtrabilité (à sec) (minimum) % 85 85 85 ISO 13357-2
Filtrabilité (humide) % passe ISO 13357-1
par les suivantes:
Filtrabilité (à sec) stade I (minimum)  % 80 80 80 ISO 13357-2
Filtrabilité (à sec) stade II % à reporter ISO 13357-2
h, j
Filtrabilité (humide) stade I (minimum) % 50 ISO 13357-1
i, j
Filtrabilité (humide) stade II % 50 ISO 13357-1
5.10, Tableau 3
Ajouter les notes de bas de tableau suivantes:
© ISO 2019 – Tous droits réservés  1
---------------------- Page: 4 ----------------------
ISO 8068:2006/Amd.1:2019(F)

   La détermination du stade I est établie à partir d’une comparaison du débit moyen d'un fluide à

travers une membrane d’essai avec son débit initial. Les huiles ayant une bonne filtrabilité au stade

I mais une mauvaise filtrabilité au stade II (voir note i) ne risquent pas de poser de problèmes de

performances lors de l'utilisation, sauf si des filtres de système extrêmement fins sont utilisés.

   La détermination du stade II est établie à partir du rapport entre le débit initial du fluide à travers

la membrane d’essai et le débit à la fin de l’essai. On considère que cette partie de la procédure est un

test plus sévère et qu’il est plus sensible à la présence de gels et de boues microniques dans l'huile.

Les boues microniques et les gels peuvent être présents dans une huile lorsqu’elle est produite ou

peuvent se former à mesure que l’huile vieillit, en particulier à chaud. Une huile présentant une

bonne filtrabilité au stade II est peu susceptible de poser des problèmes de filtration, même dans

les conditions les plus extrêmes, et dans le cas d’une filtration fine (inférieure à 5 µm). Elle est

donc appropriée pour une utilisation dans les systèmes de lubrification critiques des turbines. Une

valeur de 60 % est généralement considérée comme acceptable.
   Ne s'applique qu'à la catégorie TSA».
5.10, Tableau 4
Ajouter les notes de bas de tableau suivantes:

   La détermination du stade I est établie à partir d’une comparaison du débit moyen d'un fluide

à travers une membrane d’essai avec son débit initial. Les huiles ayant une bonne filtrabilité au

stade I mais une mauvaise filtrabilité au stade II (voir note i) ne risquent pas de poser de problèmes

de performances lors de l'utilisation, sauf si des filtres de système extrêmement fi

...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
