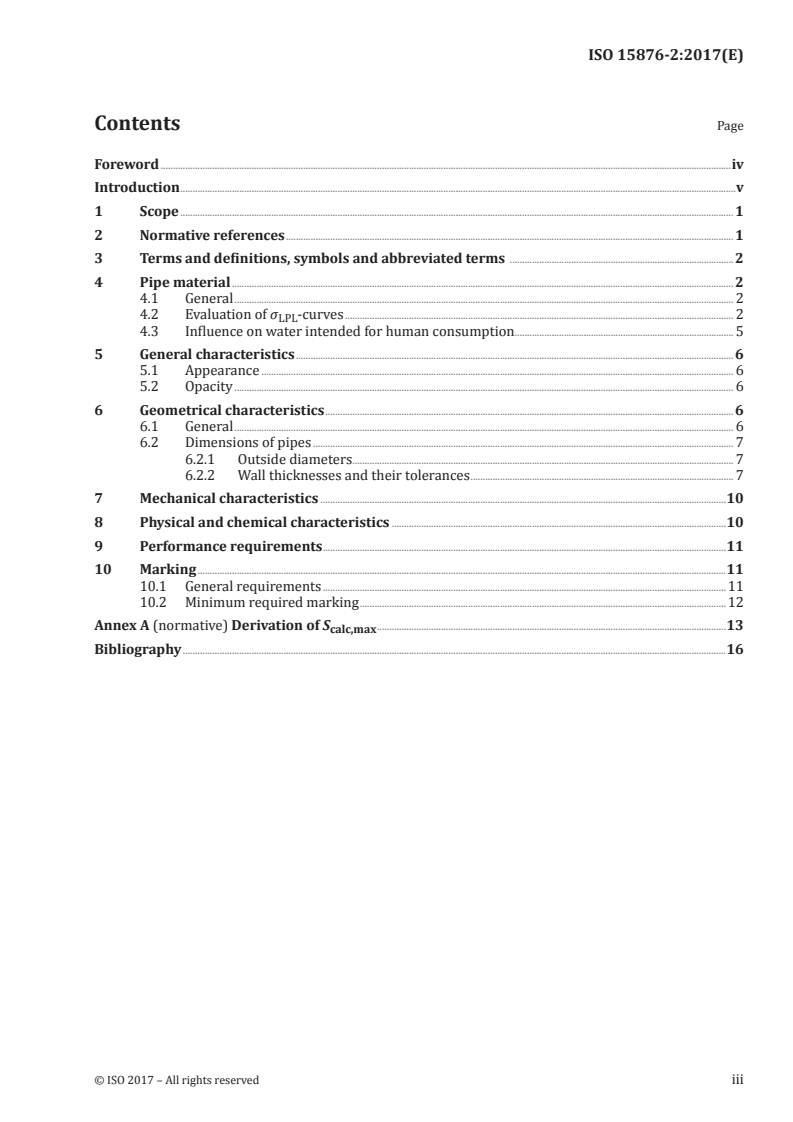

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions, symbols and abbreviated terms ........................................................................................... 2

4 Pipe material ............................................................................................................................................................................................................ 2

4.1 General ........................................................................................................................................................................................................... 2

4.2 Evaluation of σ -curves .............................................................................................................................................................. 2

LPL

4.3 Influence on water intended for human consumption ......................................................................................... 5

5 General characteristics .................................................................................................................................................................................. 6

5.1 Appearance ................................................................................................................................................................................................ 6

5.2 Opacity ........................................................................................................................................................................................................... 6

6 Geometrical characteristics ...................................................................................................................................................................... 6

6.1 General ........................................................................................................................................................................................................... 6

6.2 Dimensions of pipes ........................................................................................................................................................................... 7

6.2.1 Outside diameters ........................................................................................................................................................... 7

6.2.2 Wall thicknesses and their tolerances ........................................................................................................... 7

7 Mechanical characteristics .....................................................................................................................................................................10

8 Physical and chemical characteristics ........................................................................................................................................10

9 Performance requirements ....................................................................................................................................................................11

10 Marking .......................................................................................................................................................................................................................11

10.1 General requirements ....................................................................................................................................................................11

10.2 Minimum required marking .....................................................................................................................................................12

Annex A (normative) Derivation of S ..............................................................................................................................................13

calc,max

Bibliography .............................................................................................................................................................................................................................16

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15876-2:2017(E)

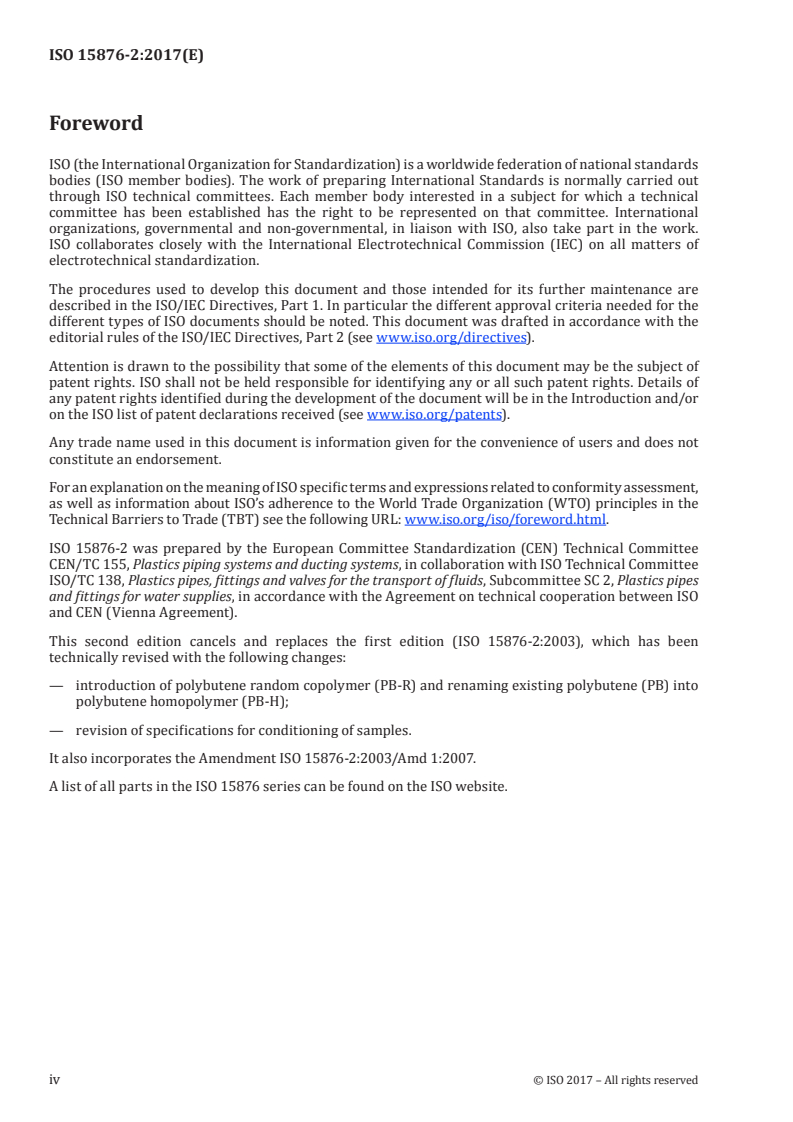

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.

ISO 15876-2 was prepared by the European Committee Standardization (CEN) Technical Committee

CEN/TC 155, Plastics piping systems and ducting systems, in collaboration with ISO Technical Committee

ISO/TC 138, Plastics pipes, fittings and valves for the transport of fluids, Subcommittee SC 2, Plastics pipes

and fittings for water supplies, in accordance with the Agreement on technical cooperation between ISO

and CEN (Vienna Agreement).

This second edition cancels and replaces the first edition (ISO 15876-2:2003), which has been

technically revised with the following changes:

— introduction of polybutene random copolymer (PB-R) and renaming existing polybutene (PB) into

polybutene homopolymer (PB-H);
— revision of specifications for conditioning of samples.
It also incorporates the Amendment ISO 15876-2:2003/Amd 1:2007.
A list of all parts in the ISO 15876 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 15876-2:2017(E)
Introduction

The System Standard ISO 15876, of which this document is Part 2, specifies the requirements for a

piping system when made from polybutene (PB). The piping system is intended to be used for hot and

cold water installations.

In respect of potential adverse effects on the quality of water intended for human consumption, caused

by the product covered by ISO 15876 (all parts):

— ISO 15876 (all parts) provides no information as to whether the product may be used without

restriction in any of the Member States of the EU or EFTA;

— it should be noted that, while awaiting the adoption of verifiable European criteria, existing national

regulations concerning the use and/or the characteristics of this product remain in force.

Requirements and test methods for material and components, other than pipes, are specified in

ISO 15876-1 and ISO 15876-3. Characteristics for fitness for purpose (mainly for joints) are covered in

ISO 15876-5. ISO/TS 15876-7 gives guidance for the assessment of conformity.
This document specifies the characteristics of pipes.

At the date of publication of this standard, System Standards for piping systems of other plastics

materials used for the same application include ISO 15874, ISO 15875, ISO 15876, ISO 15877, ISO 21003

and ISO 22391.
© ISO 2017 – All rights reserved v
---------------------- Page: 5 ----------------------

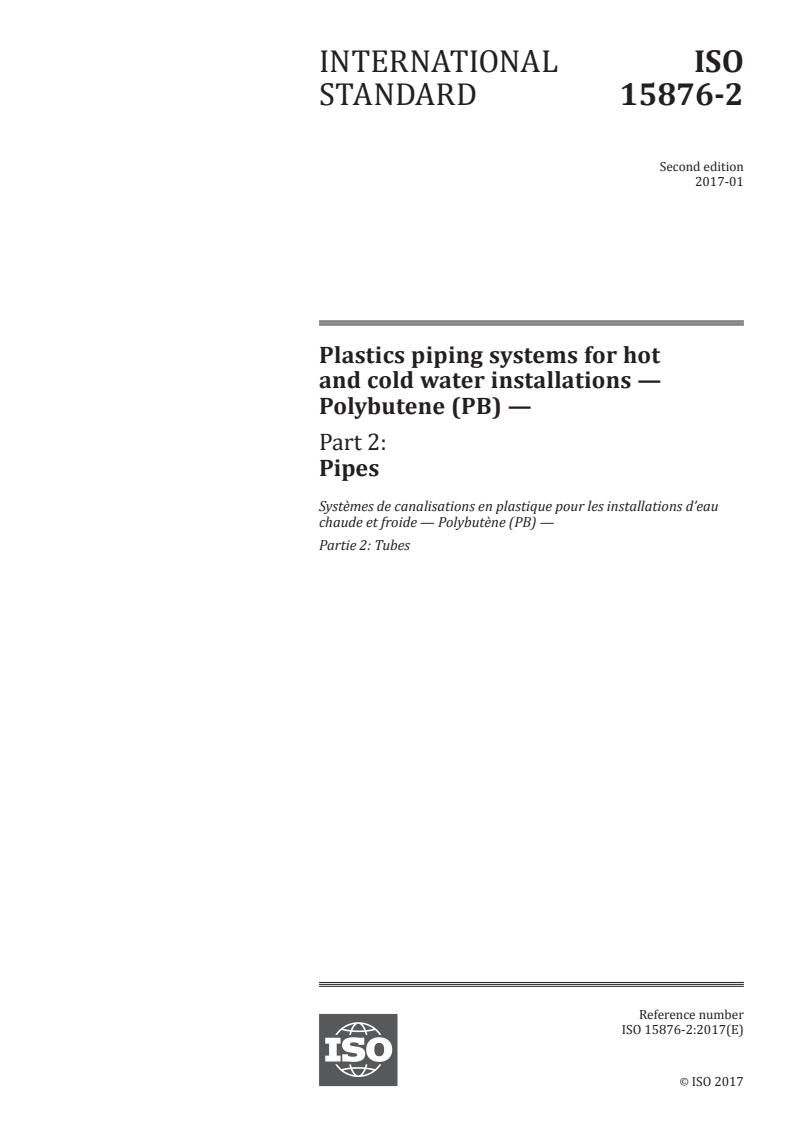

INTERNATIONAL STANDARD ISO 15876-2:2017(E)
Plastics piping systems for hot and cold water
installations — Polybutene (PB) —
Part 2:
Pipes
1 Scope

This document specifies the characteristics of pipes for polybutene-1 (PB-1) piping systems intended to

be used for hot and cold water installations within buildings for the conveyance of water whether or not

intended for human consumption (domestic systems), and for heating systems, under design pressures

and temperatures appropriate to the class of application (see ISO 15876-1).

The designation polybutene is used together with the abbreviation PB throughout this document.

This document covers a range of service conditions (application classes), design pressures and pipe

dimension classes. For values of T , T and T in excess of those in ISO 15876-1, this document does

D max mal
not apply.

NOTE 1 It is the responsibility of the purchaser or specifier to make the appropriate selections from these

aspects, taking into account their particular requirements and any relevant national regulations and installation

practices or codes.

It also specifies the test parameters for the test methods referred to in this document.

In conjunction with the other parts of ISO 15876, this document is applicable to PB pipes, their joints

and to joints with components of PB, other plastics and non-plastics materials intended to be used for

hot and cold water installations.
It is applicable to pipes with or without (a) barrier layer(s).

NOTE 2 In the case of plastics pipes provided with a thin barrier layer, e.g. to prevent or greatly diminish the

diffusion of gases and the transmission of light into or through the pipe wall, the design stress requirements are

totally met by the base polymer (PB).
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1133-1, Plastics — Determination of the melt mass-flow rate (MFR) and melt volume-flow rate (MVR)

of thermoplastics — Part 1: Standard method

ISO 1167-1, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of

the resistance to internal pressure — Part 1: General method

ISO 1167-2, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of

the resistance to internal pressure — Part 2: Preparation of pipe test pieces

ISO 2505, Thermoplastics pipes — Longitudinal reversion — Test method and parameters

ISO 3126, Plastics piping systems — Plastics components — Determination of dimensions

ISO 7686, Plastics pipes and fittings — Determination of opacity
© ISO 2017 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 15876-2:2017(E)

ISO 9080, Plastics piping and ducting systems — Determination of the long-term hydrostatic strength of

thermoplastics materials in pipe form by extrapolation

ISO 15876-1:2003, Plastics piping systems for hot and cold water installations — Polybutene (PB) —

Part 1: General

ISO 15876-3, Plastics piping systems for hot and cold water installations — Polybutene (PB) — Part 3:

Fittings

ISO 15876-5, Plastics piping systems for hot and cold water installations — Polybutene (PB) —Part 5:

Fitness for purpose of the system
3 Terms and definitions, symbols and abbreviated terms

For the purposes of this document, the terms and definitions, symbols and abbreviated terms given in

ISO 15876-1 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Pipe material
4.1 General
The pipe material from which the pipe is made shall comply with ISO 15876-1.

After extrusion or moulding, PB undergoes a crystalline phase transition (usually called ageing) before

it develops its final properties. The minimum required transition time depends on temperature and

product characteristics. The same final material performance is obtained once completion of crystalline

phase transition is achieved, irrespective of transition conditions. For quality control purposes,

therefore, test specimens shall be taken immediately after processing and be conditioned in accordance

with recommendations obtained from the compound supplier prior to testing.

The crystalline phase transition is dependent on time and temperature. For guidance a minimum time

of five days for PB-H and one day for PB-R should be allowed at 23 °C, unless accelerated ageing is

performed.

NOTE The crystalline phase transition can be considerably accelerated upon applying higher hydrostatic

pressure of approx. 1 kbar to 2 kbar. Accelerated ageing at higher pressure can be accepted if test results can be

proven reproducible and equal to those obtained at atmospheric pressure.

Because of the slow crystallization, transformation and shrinkage which takes places after PB-H and

PB-R plastics are cooled from the melt, physical testing should be delayed after extrusion or moulding

until this morphological transition is complete.
4.2 Evaluation of σ -curves
LPL

The pipe material shall be evaluated in accordance with ISO 9080 or equivalent where internal pressure

tests are made in accordance with ISO 1167-1 and ISO 1167-2 to find the σ -values. The σ -value

LPL LPL

thus determined shall at least be as high as the corresponding values of the reference curves given in

Figure 1 or Figure 2.

NOTE One equivalent way of evaluation is to calculate the σ -value for each temperature (e.g. 20 °C, 60 °C

LPL
to 70 °C and 95 °C) individually.
2 © ISO 2017 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 15876-2:2017(E)

The reference curves in Figure 1 in the temperature range of 10 °C to 110 °C for PB-H and in Figure 2 in

the temperature range of 10 °C to 95 °C for PB-R are derived from the following formulae:

First branch (i.e. the left-hand portion of the lines as shown in Figure 1 and Figure 2)

for PB-H:
125010⋅lg σ 173892,7
log t =−430,866− ++290,056 9⋅log σ (1)
for PB-R:
104096,,6⋅lg σ 145940 231
log t =−367,8019− ++245,536⋅log σ (2)
Second branch (i. e. the right-hand portion of the lines as shown in Figure 1)
for PB-H:
37262,,75⋅lg σ 2 556 48
log t =−129,895− ++88,56735⋅log σ (3)

To demonstrate conformance to the reference lines, pipe samples shall be tested at following

temperatures and at various hoop stresses such that, at each of the temperatures given, at least three

failure times fall in each of the following time intervals:
— temperatures 20 °C; 60 °C to 70 °C; 95 °C;

— time intervals 10 h to 100 h, 100 h to 1 000 h, 1 000 h to 8 760 h and above 8 760 h.

In tests lasting more than 8 760 h, once failure is reached at a stress and time at least on or above the

reference line, any time after that may be considered as the failure time. Testing should be carried out

in accordance with ISO 1167-1 and ISO 1167-2.

Conformance with the reference lines should be demonstrated by plotting the individual experimental

results on the graph. At least 97,5 % of them should lie on or above the reference line.

© ISO 2017 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 15876-2:2017(E)
10 ˚C
20 ˚C
30 ˚C
40 ˚C
...

NORME ISO
INTERNATIONALE 15876-2
Deuxième édition
2017-01
Systèmes de canalisations en plastique
pour les installations d’eau chaude et
froide — Polybutène (PB) —
Partie 2:
Tubes
Plastics piping systems for hot and cold water installations —
Polybutene (PB) —
Part 2: Pipes
Numéro de référence
ISO 15876-2:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 15876-2:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15876-2:2017(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions, symboles et abréviations ................................................................................................................ 2

4 Matière des tubes ................................................................................................................................................................................................. 2

4.1 Généralités .................................................................................................................................................................................................. 2

4.2 Évaluation des courbes de σ .................................................................................................................................................

LPL 3

4.3 Influence sur l’eau destinée à la consommation humaine ................................................................................ 6

5 Caractéristiques générales ........................................................................................................................................................................ 6

5.1 Aspect ......... ..................................................................................................................................................................................................... 6

5.2 Opacité ........................................................................................................................................................................................................... 6

6 Caractéristiques géométriques ............................................................................................................................................................. 6

6.1 Généralités .................................................................................................................................................................................................. 6

6.2 Dimensions des tubes ....................................................................................................................................................................... 7

6.2.1 Diamètres extérieurs .................................................................................................................................................... 7

6.2.2 Épaisseurs de paroi et tolérances ..................................................................................................................... 7

7 Caractéristiques mécaniques ...............................................................................................................................................................10

8 Caractéristiques physiques et chimiques ................................................................................................................................10

9 Exigences de performance ......................................................................................................................................................................11

10 Marquage ...................................................................................................................................................................................................................11

10.1 Exigences générales .........................................................................................................................................................................11

10.2 Marquage minimal exigé .............................................................................................................................................................12

Annexe A (normative) Détermination de S ..............................................................................................................................13

calc,max

Bibliographie ...........................................................................................................................................................................................................................16

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 15876-2:2017(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation

de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation

mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien

suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html

L’ISO 15876-2 a été élaborée par le Comité technique CEN/TC 155, Systèmes de canalisations et de gaines

en plastiques, du Comité européen de normalisation (CEN), en collaboration avec le Comité technique

ISO/TC 138, Tubes, raccords et robinetterie en matières plastiques pour le transport des fluides, de

l’Organisation internationale de normalisation (ISO), Sous-comité SC 2, Tubes et raccords en matières

plastiques pour adduction et distribution d’eau, conformément à l’Accord de coopération technique entre

l’ISO et le CEN (Accord de Vienne).

Cette deuxième édition annule et remplace la première édition (ISO 15876-2:2003) qui a fait l’objet

d’une révision technique avec les modifications suivantes:

— ajout du copolymère statistique de polybutène (PB R) et modification de la désignation polybutène

(PB) actuelle en homopolymère de polybutène (PB-H);
— révision des spécifications relatives au conditionnement des échantillons.
Il comprend également l’amendement ISO 15876-2:2003/Amd 1:2007.

Une liste de toutes les parties de la série ISO 15876 est disponible sur le site web de l’ISO.

iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 15876-2:2017(F)
Introduction

La norme de système ISO 15876, dont le présent document constitue la Partie 2, spécifie les exigences

relatives à un système de canalisations en polybutène (PB). Le système de canalisations est destiné aux

installations d’eau chaude et froide.

Pour ce qui concerne les éventuels effets défavorables du produit visé par l’ISO 15876 (toutes les

parties) sur la qualité des eaux destinées à la consommation humaine:

— aucune information n’est fournie par l’ISO 15876 (toutes les parties) sur les restrictions possibles

d’utilisation du produit dans un État membre de l’UE ou de l’AELE;

— il convient de rappeler que, dans l’attente de l’adoption de critères européens vérifiables, les

réglementations nationales existantes concernant l’utilisation et/ou les caractéristiques de ce

produit restent en vigueur.

Les exigences et les méthodes d’essai relatives à la matière et aux composants autres que les tubes sont

spécifiées dans l’ISO 15876-1 et l’ISO 15876-3. Les caractéristiques d’aptitude à l’emploi (principalement

pour les assemblages) sont traitées dans l’ISO 15876-5. L’ISO/TS 15876-7 fournit un guide pour

l’évaluation de la conformité.
Le présent document spécifie les caractéristiques des tubes.

À la date de publication de la présente norme, les normes de système pour les systèmes de canalisations

réalisés à partir d’autres matières plastiques et destinés à la même application comprennent l’ISO 15874,

l’ISO 15875, l’ISO 15876, l’ISO 15877, l’ISO 21003 et l’ISO 22391.
© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 15876-2:2017(F)
Systèmes de canalisations en plastique pour les
installations d’eau chaude et froide — Polybutène (PB) —
Partie 2:
Tubes
1 Domaine d’application

Le présent document spécifie les caractéristiques des tubes des systèmes de canalisations en

polybutène-1 (PB-1), conçus pour être utilisés dans des installations d’eau chaude et froide à l’intérieur

des bâtiments, pour le transport de l’eau destinée ou non à la consommation humaine (systèmes

domestiques), et dans des installations de chauffage, à des pressions et des températures de service

adaptées à leur classe d’application (voir l’ISO 15876-1).

La désignation polybutène est utilisée conjointement avec l’abréviation PB dans l’ensemble du présent

document.

Le présent document couvre une gamme de conditions de service (classes d’application) et de classes

de pressions de service et de dimensions des tubes. Pour les valeurs T , T et T dépassant celles de

D max mal
l’ISO 15876-1, le présent document ne s’applique pas.

NOTE 1 Il est de la responsabilité de l’acheteur ou du prescripteur de sélectionner convenablement ces aspects,

en tenant compte des exigences particulières et des éventuelles règles nationales et pratiques ou codes de pose

appropriés.

Il spécifie également les paramètres d’essai pour les méthodes d’essai auxquelles il est fait référence

dans le présent document.

Avec les autres parties de l’ISO 15876, le présent document s’applique aux tubes en PB, à leurs

assemblages et aux assemblages avec des composants fabriqués en PB et en d’autres matériaux,

plastiques ou non plastiques, destinés à des installations d’eau chaude et froide.

Il s’applique aux tubes avec ou sans couche(s) barrière.

NOTE 2 Dans le cas des tubes plastiques pourvus d’une fine couche barrière, par exemple, pour éviter ou

diminuer fortement la diffusion de gaz et la transmission de la lumière dans ou à travers la paroi du tube, les

exigences relatives à la contrainte de dimensionnement sont totalement satisfaites par le polymère de base (PB).

2 Références normatives

Les documents suivants cités dans le texte constituent, en tout ou partie de leur contenu, des exigences

du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non

datées, la dernière édition du document de référence s’applique (y compris les éventuels amendements).

ISO 1133-1, Plastiques — Détermination de l’indice de fluidité à chaud des thermoplastiques, en masse

(MFR) et en volume (MVR) — Partie 1: Méthode normale

ISO 1167-1, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —

Détermination de la résistance à la pression interne — Partie 1: Méthode générale

ISO 1167-2, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —

Détermination de la résistance à la pression interne — Partie 2: Préparation des éprouvettes tubulaires

© ISO 2017 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 15876-2:2017(F)

ISO 2505, Tubes en matières thermoplastiques — Retrait longitudinal à chaud — Méthode d’essai et

paramètres

ISO 3126, Systèmes de canalisations en plastiques — Composants en plastiques — Détermination des

dimensions
ISO 7686, Tubes et raccords en matières plastiques — Détermination de l’opacité

ISO 9080, Systèmes de canalisations et de gaines en matières plastiques — Détermination de la résistance

hydrostatique à long terme des matières thermoplastiques sous forme de tubes par extrapolation

ISO 15876-1:2003, Systèmes de canalisations en plastique pour les installations d’eau chaude et froide —

Polybutène (PB) — Partie 1: Généralités

ISO 15876-3, Systèmes de canalisations en plastique pour les installations d’eau chaude et froide —

Polybutène (PB) — Partie 3: Raccords

ISO 15876-5, Systèmes de canalisations en plastique pour les installations d’eau chaude et froide —

Polybutène (PB) — Partie 5: Aptitude à l’emploi du système
3 Termes et définitions, symboles et abréviations

Pour les besoins du présent document, les termes, définitions, symboles et abréviations de

l’ISO 15876-1 s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/

— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp

4 Matière des tubes
4.1 Généralités

La matière dans laquelle le tube est fabriqué doit être conforme à l’ISO 15876-1.

Après son extrusion ou son moulage, le PB subit une transition de phase cristalline (généralement

appelée vieillissement), avant d’acquérir ses propriétés finales. La durée minimale de transition requise

dépend de la température et des caractéristiques du produit. Les mêmes performances finales de la

matière sont obtenues au terme de la transition de phase cristalline, quelles que soient les conditions

de transition. Pour les besoins du contrôle qualité, les éprouvettes doivent donc être prélevées

immédiatement après le procédé de production et conditionnées conformément aux recommandations

fournies par le fournisseur de la composition avant les essais.

La transition de phase cristalline dépend du temps et de la température. À titre indicatif, il convient de

laisser le PB-H pendant une durée minimale de 5 jours et le PB-R pendant une durée minimale d’une

journée à 23 °C, sauf si l’on procède à un vieillissement accéléré.

NOTE La transition de phase cristalline peut être considérablement accélérée en appliquant une pression

hydrostatique plus élevée, d’environ 1 kbar à 2 kbar. Le vieillissement accéléré à pression plus élevée peut être

accepté s’il est possible de démontrer la reproductibilité des résultats d’essai et leur équivalence avec ceux

obtenus à la pression atmosphérique.

En raison de la lenteur des processus de cristallisation, de transformation et de retrait qui se produisent

suite au refroidissement des plastiques PB-H et PB-R après la fusion, il est nécessaire de retarder

les essais physiques après extrusion ou moulage, jusqu’à ce que cette transition morphologique soit

terminée.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 15876-2:2017(F)
4.2 Évaluation des courbes de σ
LPL

La matière des tubes doit être évaluée selon l’ISO 9080, ou toute méthode équivalente qui inclut

des essais de pression interne réalisés conformément à l’ISO 1167-1 et l’ISO 1167-2 pour trouver les

valeurs σ . La valeur σ ainsi déterminée doit au moins être égale aux valeurs correspondantes des

LPL LPL
courbes de référence de la Figure 1 ou la Figure 2.

NOTE Une méthode d’évaluation équivalente consiste à calculer la valeur σ pour chacune des

LPL
températures (par exemple, 20 °C, 60 °C à 70 °C et 95 °C).

Les courbes de référence de la Figure 1, données pour le PB-H dans la gamme de température de 10 °C

à 110 °C, et de la Figure 2, données pour le PB-R dans la gamme de température de 10 °C à 95 °C, sont

calculées à l’aide des formules suivantes:

Première branche (c’est-à-dire partie gauche des courbes représentées à la Figure 1 et la Figure 2)

Pour le PB-H:
125010⋅lg σ 173892,7
log t =−430,866− ++290,056 9⋅log σ (1)
Pour le PB-R:
104096,,6⋅lg σ 145940 231
log t =−367,8019− ++245,536⋅log σ (2)

Seconde branche (c’est-à-dire partie droite des courbes représentées à la Figure 1)

Pour le PB-H:
37262,,75⋅lg σ 2 556 48
log t =−129,895− ++88,56735⋅log σ (3)

Pour démontrer la conformité aux courbes de référence, il convient de soumettre à essai les échantillons

de tubes aux températures suivantes et à différentes contraintes de paroi de sorte que, pour chacune

des températures indiquées, au moins trois temps de défaillance se situent dans chacun des intervalles

de temps suivants:
— Températures 20 °C; 60 °C à 70 °C; 95 °C.

— Intervalles de temps 10 h à 100 h, 100 h à 1 000 h, 1 000 h à 8 760 h et au-dessus de 8 760 h.

Pour les essais qui durent plus de 8 760 h, une fois que la défaillance est atteinte à une contrainte et

un temps situés au moins sur ou au-dessus de la courbe de référence, n’importe quel temps ultérieur

peut être considéré comme le temps de défaillance. Il convient de réaliser les essais conformément à

l’ISO 1167-1 et l’ISO 1167-2.

Il convient de démonter la conformité aux courbes de référence en reportant les résultats expérimentaux

individuels sur le graphique. Il convient qu’au moins 97,5 % d’entre eux se situent sur ou au-dessus de la

courbe de référence.
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 15876-2:2017(F)
10 ˚C
20 ˚C
30 ˚C
40 ˚C
50 ˚C
60 ˚C
70 ˚C
80 ˚C
90 ˚C
95 ˚C
110 ˚C
15 10 25 50 100
1 100000 1000000
10 100 1000 10000
Légende
X1 temps, t , jusqu’à la rupture, en heures
X2 temps, t , jusqu’à la rupt
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
