Information technology — Open Systems Interconnection — Structure of management information: Managed objects for supporting upper layers — Part 8:

Technologies de l'information — Interconnexion de systèmes ouverts (OSI) — Structure des informations de gestion: Objets gérés pour la prise en charge des couches supérieures — Partie 8:

La présente Recommandation | Norme internationale définit des objets gérés génériques de couche supérieure. La présente Recommandation | Norme internationale: - décrit un modèle de prise en charge commune des objets de couche supérieure; - fournit des définitions génériques et formelles pour la prise en charge commune d'informations de couche supérieure (objets gérés). La présente Recommandation | Norme internationale: - ne définit pas de nouvelle fonction de gestion; - ne spécifie pas de cadre général ou de méthodologie d'essais de conformité. Le terme "couches supérieures de prise en charge" est utilisé dans le contexte de la présente Recommandation | Norme internationale pour faire référence aux couches "élément ACSE", présentation et session.

General Information

Status
Published
Publication Date
01-Nov-2000
Current Stage
9093 - International Standard confirmed
Start Date
21-Jul-2006
Completion Date
21-Jul-2006
Ref Project

Buy Standard

Standard
ISO/IEC 10165-8:2000 - Information technology -- Open Systems Interconnection -- Structure of management information: Managed objects for supporting upper layers
English language
31 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO/IEC 10165-8:2000 - Technologies de l'information -- Interconnexion de systemes ouverts (OSI) -- Structure des informations de gestion: Objets gérés pour la prise en charge des couches supérieures
French language
32 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO/IEC
STANDARD 10165-8
First edition
2000-11-01
Information technology — Open Systems
Interconnection — Structure of
management information: Managed objects
for supporting upper layers
Technologies de l'information — Interconnexion de systèmes ouverts
(OSI) — Structure de l'information de gestion: Objets gérés pour supporter
les couches supérieures
Reference number
ISO/IEC 10165-8:2000(E)
ISO/IEC 2000
---------------------- Page: 1 ----------------------
ISO/IEC 10165-8:2000(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not

be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this

file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this

area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters

were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event

that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO/IEC 2000

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic

or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body

in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO/IEC 2000 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/IEC 10165-8:2000(E)
CONTENTS
Page

1 Scope .............................................................................................................................................................. 1

2 Normative references...................................................................................................................................... 1

2.1 Identical ITU-T Recommendations | International Standards ............................................................. 1

2.2 Paired ITU-T Recommendations | International Standards equivalent in technical content ............... 2

2.3 Additional references .......................................................................................................................... 2

3 Definitions ...................................................................................................................................................... 2

3.1 Basic reference model definitions ....................................................................................................... 2

3.2 Management framework definitions.................................................................................................... 3

3.3 CMIS definitions ................................................................................................................................. 3

3.4 Remote Operations definitions............................................................................................................ 3

3.5 Systems management overview definitions ........................................................................................ 3

3.6 Management information model definitions ....................................................................................... 3

3.7 Guidelines for the definition of managed objects definitions.............................................................. 3

4 Symbols and abbreviations............................................................................................................................. 4

5 Conventions.................................................................................................................................................... 4

6 Overview ........................................................................................................................................................ 4

6.1 Upper Layer Model ............................................................................................................................ 5

6.2 Managed Object Hierarchy ................................................................................................................. 6

6.3 Inheritance........................................................................................................................................... 9

6.4 Relationships ....................................................................................................................................... 10

6.5 Session and presentation layer invocations ......................................................................................... 10

6.6 Application entity and application entity invocations ......................................................................... 11

7 Generic definitions ......................................................................................................................................... 12

7.1 Imported definitions ............................................................................................................................ 12

7.2 Session layer managed object classes.................................................................................................. 13

7.3 Presentation layer managed object classes .......................................................................................... 14

7.4 Application layer managed object classes........................................................................................... 15

7.5 Name bindings..................................................................................................................................... 16

Annex A – Monolithic Upper Layer ....................................................................................................................... 17

A.1 Monolithic Upper Layer Subsystem.................................................................................................... 17

A.2 Monolithic Upper Layer Entity ........................................................................................................... 17

A.3 Monolithic Upper Layer Connection................................................................................................... 17

Annex B – Management Information Definitions................................................................................................... 19

© ISO/IEC 2000 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/IEC 10165-8:2000(E)
Foreword

ISO (the International Organization for Standardization) and IEC (the International Electrotechnical Commission)

form the specialized system for worldwide standardization. National bodies that are members of ISO or IEC

participate in the development of International Standards through technical committees established by the

respective organization to deal with particular fields of technical activity. ISO and IEC technical committees

collaborate in fields of mutual interest. Other international organizations, governmental and non-governmental, in

liaison with ISO and IEC, also take part in the work.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.

In the field of information technology, ISO and IEC have established a joint technical committee, ISO/IEC JTC 1.

Draft International Standards adopted by the joint technical committee are circulated to national bodies for voting.

Publication as an International Standard requires approval by at least 75 % of the national bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this part of ISO/IEC 10165 may be the subject of

patent rights. ISO and IEC shall not be held responsible for identifying any or all such patent rights.

International Standard ISO/IEC 10165-8 was prepared by ITU-T (as ITU-T Recommendation X.287) and was

adopted, under a special “fast-track procedure”, by Joint Technical Committee ISO/IEC JTC 1, Information

technology, in parallel with its approval by national bodies of ISO and IEC.

ISO/IEC 10165 consists of the following parts, under the general title Information technology — Open Systems

Interconnection — Structure of management information:
� Part 1: Management Information Model
� Part 2: Definition of management information
� Part 4: Guidelines for the definition of managed objects
� Part 5: Generic management information

� Part 6: Requirements and guidelines for implementation conformance statement proformas associated with

OSI management
� Part 7: General relationship model
� Part 8: Managed objects for supporting upper layers
� Part 9: Systems management application layer managed objects
Annexes A and B form a normative part of this part of ISO/IEC 10165.
iv © ISO/IEC 2000 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/IEC 10165-8 : 2000 (E)
INTERNATIONAL STANDARD
ISO/IEC 10165-8 : 2000 (E)
ITU-T Rec. X.287 (1999 E)
ITU-T RECOMMENDATION
INFORMATION TECHNOLOGY – OPEN SYSTEMS INTERCONNECTION –
STRUCTURE OF MANAGEMENT INFORMATION: MANAGED OBJECTS
FOR SUPPORTING UPPER LAYERS
1 Scope

This Recommendation | International Standard defines generic upper-layer managed objects.

This Recommendation | International Standard:
– establishes a model for common supporting upper layer objects;

– provides generic and formal definitions for common supporting upper layer information (managed

objects).
This Recommendation | International Standard does not:
– define new management functions;
– specify a framework or methodology for conformance tests.

In the context of this Recommendation | International Standard, the term Supporting Upper Layers is used to refer to

ACSE, Presentation, and Session layers.
2 Normative references

The following ITU-T Recommendations and International Standards contain provisions which, through reference in this

text, constitute provisions of this Recommendation | International Standard. At the time of publication, the editions

indicated were valid. All Recommendations and Standards are subject to revision, and parties to agreements based on

this Recommendation | International Standard are encouraged to investigate the possibility of applying the most recent

edition of the Recommendations and Standards listed below. Members of IEC and ISO maintain registers of current

valid International Standards. The Telecommunication Standardization Bureau of the ITU maintains a list of the

currently valid ITU-T Recommendations.
2.1 Identical ITU-T Recommendations | International Standards

– ITU-T Recommendation X.200 (1994) | ISO/IEC 7498-1:1994, Information technology – Open Systems

Interconnection – Basic reference model: The basic model.

– ITU-T Recommendation X.207 (1993) | ISO/IEC 9545:1994, Information technology – Open Systems

Interconnection – Application layer structure.

– ITU-T Recommendation X.217 (1995) | ISO/IEC 8649:1996, Information technology – Open Systems

Interconnection – Service definition for the association control service element.

– ITU-T Recommendation X.226 (1994) | ISO/IEC 8823-1:1994, Information technology – Open Systems

Interconnection – Connection-oriented presentation protocol: Protocol specification.

– ITU-T Recommendation X.227 (1995) | ISO/IEC 8650-1:1996, Information technology – Open Systems

Interconnection – Connection-oriented protocol for the association control service element: Protocol

specification.

– ITU-T Recommendation X.283 (1997) | ISO/IEC 10733:1998, Information technology – Elements of

management information related to the OSI Network layer.

– ITU-T Recommendation X.284 (1997) | ISO/IEC 10737:1998, Information technology – Elements of

management information related to the OSI Transport layer.
ITU-T Rec. X.287 (1999 E) 1
---------------------- Page: 5 ----------------------
ISO/IEC 10165-8 : 2000 (E)

– ITU-T Recommendation X.501 (1997) | ISO/IEC 9594-2:1998 Information technology – Open Systems

Interconnection – The Directory: Models.

– ITU-T Recommendation X.650 (1996) | ISO/IEC 7498-3:1997, Information techology – Open Systems

Interconnection – Basic reference model: Naming and addressing.

– ITU-T Recommendation X.701 (1997) | ISO/IEC 10040:1998, Information technology – Open Systems

Interconnection – Systems management overview.

– ITU-T Recommendation X.710 (1997) | ISO/IEC 9595:1998, Information technology – Open Systems

Interconnection – Common management information service.

– ITU-T Recommendation X.711 (1997) | ISO/IEC 9596-1:1998, Information technology – Open Systems

Interconnection – Common management information protocol: Specification.

– CCITT Recommendation X.720 (1992) | ISO/IEC 10165-1:1993, Information technology – Open Systems

Interconnection – Structure of management information: Management information model.

– CCITT Recommendation X.721 (1992) | ISO/IEC 10165-2:1992, Information technology – Open Systems

Interconnection – Structure of management information: Definition of management information.

– CCITT Recommendation X.722 (1992) | ISO/IEC 10165-4:1992, Information technology – Open Systems

Interconnection – Structure of management information: Guidelines for the definition of managed

objects.

– ITU-T Recommendation X.723 (1993) | ISO/IEC 10165-5:1994, Information technology – Open Systems

Interconnection – Structure of management information: Generic management information.

– ITU-T Recommendation X.727 (1999) | ISO/IEC 10165-9:2000 Information technology – Open Systems

Interconnection – Structure of management information: Systems management application layer

managed objects.

2.2 Paired ITU-T Recommendations | International Standards equivalent in technical content

– CCITT Recommendation X.208 (1988), Specification of Abstract Syntax Notation One (ASN.1).

ISO/IEC 8824:1990, Information technology – Open Systems Interconnection – Specification of Abstract

Syntax Notation One (ASN.1).

– CCITT Recommendation X.290 (1995), OSI conformance testing methodology and framework for

protocol Recommendations for ITU-T applications – General concepts.

ISO 9646-1:1994, Information technology – Open Systems Interconnection – Conformance testing

methodology and framework – Part 1: General concepts.

– CCITT Recommendation X.700 (1992), Management framework for Open Systems Interconnection (OSI)

for CCITT Applications.

ISO/IEC 7498-4:1989, Information processing systems – Open Systems Interconnection – Basic

Reference Model – Part 4: Management framework.
2.3 Additional references
– ITU-T Recommendation M.3100 (1995), Generic network information model.
3 Definitions

For the purposes of this Recommendation | International Standard, the following definitions apply.

3.1 Basic reference model definitions

This Recommendation | International Standard makes use of the following terms defined in ITU-T Rec. X.200 |

ISO/IEC 7498-1:
a) open system;
b) systems management.
2 ITU-T Rec. X.287 (1999 E)
---------------------- Page: 6 ----------------------
ISO/IEC 10165-8 : 2000 (E)
3.2 Management framework definitions

This Recommendation | International Standard makes use of the following terms defined in CCITT Rec. X.700 |

ISO/IEC 7498-4:
a) managed object;
b) systems management application-entity.
3.3 CMIS definitions

This Recommendation | International Standard makes use of the following terms defined in ITU-T Rec. X.710 |

ISO/IEC 9595:
a) attribute;
b) Common Management Information Service Element;
c) Common Management Information Service.
3.4 Remote Operations definitions

This Recommendation | International Standard makes use of the following terms defined in CCITT Rec. X.219 |

ISO/IEC 13712-1:
a) invoker;
b) performer.
3.5 Systems management overview definitions

This Recommendation | International Standard makes use of the following terms defined in ITU-T Rec. X.701 |

ISO/IEC 10040:
a) agent;
b) agent role;
c) generic definitions;
d) managed object class;
e) managed (open) system;
f) manager;
g) manager role;
h) MIS-User;
i) notification;
j) notification type;
k) systems management application protocol;
l) systems management functional unit.
3.6 Management information model definitions

This Recommendation | International Standard makes use of the following terms defined in CCITT Rec. X.720 |

ISO/IEC 10165-1:
a) attribute type;
b) containment hierarchy.
3.7 Guidelines for the definition of managed objects definitions

This Recommendation | International Standard makes use of the following term defined in CCITT Rec. X.722 | ISO/IEC

10165-4:
– template.
ITU-T Rec. X.287 (1999 E) 3
---------------------- Page: 7 ----------------------
ISO/IEC 10165-8 : 2000 (E)
4 Symbols and abbreviations

For the purposes of this Recommendation | International Standard, the following abbreviations apply.

ACSE Association Control Service Element
AE Application Entity
AEI Application Entity Invocation
ALS Application Layer Structure
AP Application Process
API Application Process Invocation
ASE Application Service Element
ASO Application Service Object
CL Connectionless
CMISE Common Management Information Service Element
CO Connection Oriented
DN Distinguished Name
FU Functional Unit
GMI Generic Management Information
OSI Open Systems Interconnection
PDU Protocol Data Unit
PM Protocol Machine
PPDU Presentation Layer PDU
PSA Presentation Layer SAP
RDN Relative Distinguished Name
ROSE Remote Operations Service Element
SAP Service Access Point
SMASE Systems Management Application Service Element
SSAP Session Layer SAP
TSAP Transport Layer SAP
TSDU Transport Service Data Unit
UL Upper Layer
5 Conventions

This Recommendation | International Standard makes use of the template notation defined in CCITT Rec. X.722 |

ISO/IEC 10165-4 as the notation for defining managed object classes and the abstract syntax notation defined in CCITT

Rec. X.208 | ISO/IEC 8824 as the means of defining ASN.1 data types associated with the use of template notation.

6 Overview

This Recommendation | International Standard defines Managed Objects that represent OSI Management’s view of those

elements of an Open System which support the OSI Session, Presentation and Application Layer services subject to OSI

management operations.
The defined objects are of four different kinds:

– Communication Entities representing active functional elements which perform communication

processing functions within a system.
– Protocol Machines performing communications functions within an entity.

– Service AccessPoints at which services are provided by an entity to the user entity.

– Connections and Associations established between entities for the transfer of service or protocol data.

4 ITU-T Rec. X.287 (1999 E)
---------------------- Page: 8 ----------------------
ISO/IEC 10165-8 : 2000 (E)

The first three kinds of objects are of a static nature, and the last kind is of a more dynamic nature.

6.1 Upper Layer Model

The relationship between the Upper Layer object at each layer follows the structure as defined in the lower layers. This

structure of objects in the lower layers, as defined by ITU-T Rec. X.283 | ISO/IEC 10733, Elements of management

information related to the OSI Network layer and ITU-T X.284 | ISO/IEC 10737, Elements of management information

related to the OSI Transport layer, is as illustrated in Figure 1.
N-layer
Sub-System
N-layer Entity
N-layer Protocol
Machine (PM)
N-layer PM
Invocation
T0409400-98/d01
Figure 1 – Generic OSI Layer Containment Hierarchy
[D01]

N-Layer subsystems are subclasses of the managed object class "Rec. X.723 | ISO/IEC 10165-5:1994":subsystem. This

managed object class is used as a common containment point for managed objects in a system that relates to the

operation on the N-layer.

N-layer entities are subclasses of the managed object class "Rec. X.723 | ISO/IEC 10165-5:1994":communi-

cationsEntity. This managed object class is used to represent the active functional elements which perform

communications processing functions within a system, e.g. Network Entity, Transport Entity, etc. The localSapNames

attribute contains a set of distinguished names of layer (N – 1) SAPs or ports at which services are provided to the entity.

N-layer protocol machines are subclasses of either "Rec. X.723 | ISO/IEC 10165-5:1994":clProtocolMachine or

"Rec. X.723 | ISO/IEC 10165-5:1994":coProtocolMachine. These represent the protocol machine performing

communications (connectionless-mode or connection-mode, respectively) within an entity. The information represented

may include the information across all invocations initiated by this protocol machine. A protocol machine includes the

mechanism for both the establishment and data-transfer phases of the communications.

N-layer invocations are subclasses of "Rec. X.723 | ISO/IEC 10165-5:1994":singlePeerConnection and represent an

association or a connection established between N-layer entities for the transfer of service or protocol data (using an

N-layer protocol of the N-layer protocol machine). The underlyingconnectionNames attribute contains the distinguished

names of the managed objects that represent the underlying connections or physical media used by the connection

(i.e. supporting service invocation).

This same model essentially applies to all the layers in the OSI model. However, at the application layer, the protocol

machine is actually composed of different protocol modules or components called Application Service Objects (ASOs).

These components represent the different establishment (and termination) and data transfer phases of communication.

ITU-T Rec. X.287 (1999 E) 5
---------------------- Page: 9 ----------------------
ISO/IEC 10165-8 : 2000 (E)

Generally, ACSE (a subclass of ASO) will be the ASO that provides the establishment phase with one or more other

ASOs composing the data transfer phase. Although the ASOs are often referred to as protocol machines themselves, they

actually represent only a component. While it is true that certain ASOs may have a state machine (e.g. CMISE PM,

SMASE PM, ACSE PM), it is only the combination of ASOs and ACSE that constitutes a protocol machine in the same

sense as the lower layers, i.e. containing both the establishment and data transfer phases.

As a result, in this Application Layer Model, it may be necessary to show the "structure" of the "constructed" PM in

terms of its ASOs. This same "structure" is also reflected in the PM’s invocations of the ASOs. The relationship between

a PM and its ASOs (i.e. its "structure") is represented by naming. Naming may also be used to show the relationship

between the invocation of an application layer PM and its component ASO. If naming is used to represent the

components of a PM and its invocation, the naming structures of an application layer PM and that of its invocation

should be isomorphic. (See Figures 7 and 8.)

Because the Application Layer PM is a composition, it is not modelled as a separate object from its entity, the

Application Entity. Rather, only the component PMs, the ASOs, are represented as managed objects. Therefore, in the

application layer, the application layer entity and its PM are modelled as one object, called the Application Entity (AE).

This object then contains or is related to the objects that represent the modules or components of the PM; these objects

are ASOs or subclasses of ASO. Also in order to represent the structure of the component invocations in the same

configuration as the components themselves the invocation of this application Layer PM, called Application Entity

Invocation, is modelled as a separate object in order to represent the structure of the component invocations (e.g. it can

be used as the "container" of the component invocations).

In the lower layers as seen above, the PM invocations are contained in their respective PMs. Unlike the lower layers,

however, the Application Layer models the components of the protocol machine and its invocations. Therefore, in the

application layer model, an invocation has a relationship to both its corresponding PM component and its superior

invocation. The relationship between a component invocation and its containing invocation object is represented by

naming, in which the component invocations are named with respect to the application layer invocation object and

represent the structure of the invocation. Each component invocation has a pointer to its corresponding PM component.

This relationship is represented by the attribute invocationOfPointer. If the structure of the PM is simple enough, this

relationship may be represented by naming. See Figure 4 for possible name bindings.

For the Application Layer Structure (ALS) defined in ITU-T Rec. X.227 | ISO/IEC 8650-1, the concept of an Appli-

cation Service Object (ASO) and its recursive structure also needs to be modelled. An ASO is an element within an AE

representing a set of capabilities: it contains two or more ASOs combined with a Control Function (CF) that controls the

interactions among its components.

The term ASE is used to refer to specialized ASOs that cannot be decomposed, that is, they cannot be composed of other

ASOs.
Specific ASEs are modelled as subclasses of ASO.

An ASO that contains an Establishment ASE (e.g. ACSE) and at least one data transfer ASE is called an ASO Entity. An

AE is a specialized ASO Entity that includes an Establishment ASE (e.g. ACSE) among its ASO(s) and/or ASE(s); it is

always the outermost ASO Entity in an Application Layer which refers to a PSAP. An AE can also contain the

following: ASO Entities which include ACSE (ASOEs); ASOs which do not contain ACSE; and ASEs.

With respect to specialized ASEs, only the management of ACSE is standardized in this Recommendation | International

Standard. Management of other ASEs, like CMISE, ROSE, SMASE etc. might be specified in other standards.

6.2 Managed Object Hierarchy
6.2.1 Session Layer Managed Object Classes
The following managed object classes are defined for the session layer:
a) Session Entity;
b) Session Connection-oriented Protocol Machine;
c) S (Session) SAP;
d) Session Connection;
e) Session Subsystem.
6 ITU-T Rec. X.287 (1999 E)
---------------------- Page: 10 ----------------------
ISO/IEC 10165-8 : 2000 (E)
The session layer containment hierarchy is illustrated in Figure 2.
Session
Subsystem
Session
Entity
Session
Session
SAP
Co-PM
Session
Connection
T0409410-98/d02
Figure 2 – Session Layer Containment Hierarchy
[D02]
6.2.2 Presentation Layer Managed Object Classes
The following managed object classes are defined for the presentation layer:
f) Presentation Entity;
g) Presentation Connection-oriented Protocol Machine;
h) P (Presentation) SAP;
i) Presentation Connection;
j) Presentation Subsystem.
The presentation layer containment hierarchy is illustrated in Figure 3.
Presentation
Subsystem
Presentation
Entity
Presentation
Presentation
SAP
Co-PM
Presentation
Connection
T0409420-98/d03
Figure 3 – Presentation Layer Containment Hierarchy
{D03]
ITU-T Rec. X.287 (1999 E) 7
---------------------- Page: 11 ----------------------
ISO/IEC 10165-8 : 2000 (E)
6.2.3 Application Layer Managed Object Classes
The following managed objects are defined for the application layer:
k) Application Entity;
l) Application Entity Invocation;
m) ACSE;
n) ACSE Association;
o) Application Subsystem;
p) AP (Application Process) Invocation;
q) ASO Entity;
r) ASO;
s) ASO Invocation.
A generic application layer containment hierarchy is illustrated in Figure 4.
Application
Subsystem
"GMI":
Application
Invocation
Process
Application
Application Entity
Entity
Invocation
ASO
ASO Invocation
(and subclasses)
(and subclasses)
T0409430-98/d04
Figure 4 – Generic Application Layer Containment Hierarchy
[D04]
8 ITU-T Rec. X.287 (1999 E)
---------------------- Page: 12 ----------------------
ISO/IEC 10165-8 : 2000 (E)
6.3 Inheritance

The inheritance hierarchy for the managed object classes defined for the session, presentation and application layers is

illustrated below in Figure 5.
[D05]
ITU-T Rec. X.287 (1999 E) 9
"DMI":top
"GMI": "GMI": "GMI": "GMI":
"GMI":
aso ap
"GMI":
aso
communications coProtocol singlePeer application
subsystem
Invocation Invocation
sap1
Entity Machine Connection Process
T0414080-00/d05
session
session
session session
Subsystem Entity sSap
Copm Connection
presentation presentation
presentation presentation
Subsystem Entity
pSap
Copm Connection
application
application
acse
aso
Subsystem
Entity
acse
Association
Entity
Invocation
application
Entity

Shaded object classes are defined in other Recommendations | International Standards:

"DMI"="Rec. X.721 | ISO/IEC 10165-2 : 1992"
"GMI"="Rec. X.723 | ISO/IEC 10165-5 : 1995"
Figure 5 – Inheritance Hierarchy of Upper Layer Objects
---------------------- Page: 13 ----------------------
ISO/IEC 10165-8 : 2000 (E)
6.4 Relationships
6.4.1 Layer N-1 Services
Each entity has a relation to the SAP managed object of its underlying layer.
6.4.2 Connections

There is a relationship between a connection/association and its underlying connection managed objects. At

the presentation and session layers, and for entities at the application layer (i.e. ASO Entities, Application Entity), there

is a relationship between a connection/association and its underlying connection managed object. The

underlyingConnectionNames attribute pointer is used to represent this relationship. For example, the presentation

connection is related to the session connection via the underlyingConnectionNames attribute pointer. An Application

Entity Invocation
...

NORME ISO/CEI
INTERNATIONALE 10165-8
Première édition
2000-11-01
Technologies de l'information —
Interconnexion de systèmes ouverts
(OSI) — Structure des informations de
gestion: Objets gérés pour la prise en
charge des couches supérieures
Information technology — Open Systems Interconnection — Structure of
management information: Managed objects for supporting upper layers
Numéro de référence
ISO/CEI 10165-8:2000(F)
ISO/CEI 2000
---------------------- Page: 1 ----------------------
ISO/CEI 10165-8:2000(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut

être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant

l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la

responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la

matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du

fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de

ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le

Secrétariat central à l'adresse donnée ci-dessous.
© ISO/CEI 2000

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque

forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à

l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Version française parue en 2002
Imprimé en Suisse
ii © ISO/CEI 2000 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/CEI 10165-8:2000(F)
TABLE DES MATIÈRES
Page

1 Domaine d’application.................................................................................................................................... 1

2 Références normatives.................................................................................................................................... 1

2.1 Recommandations UIT-T | Normes internationales identiques........................................................... 1

2.2 Paires de Recommandations | Normes internationales équivalentes par leur contenu technique........ 2

2.3 Autres références................................................................................................................................. 2

3 Définitions ...................................................................................................................................................... 2

3.1 Définitions du modèle de référence de base........................................................................................ 3

3.2 Définitions du cadre général de gestion .............................................................................................. 3

3.3 Définitions du système CMIS ............................................................................................................. 3

3.4 Définitions d'opérations distantes........................................................................................................ 3

3.5 Définitions d'aperçu général de la gestion-systèmes ........................................................................... 3

3.6 Définitions du modèle d'informations de gestion................................................................................ 3

3.7 Définitions des directives générales pour la définition des objets gérés ............................................. 4

4 Symboles et abréviations ................................................................................................................................ 4

5 Conventions.................................................................................................................................................... 4

6 Aperçu général................................................................................................................................................ 5

6.1 Modèle de couche supérieure .............................................................................................................. 5

6.2 Hiérarchie d'objets gérés ..................................................................................................................... 7

6.3 Héritage ............................................................................................................................................... 10

6.4 Relations.............................................................................................................................................. 11

6.5 Invocations de couches Session et Présentation.................................................................................. 11

6.6 Entité d'application et invocations d'entités d'application ................................................................... 12

7 Définitions génériques.................................................................................................................................... 13

7.1 Définitions importées .......................................................................................................................... 13

7.2 Classes d'objets gérés de couche Session ............................................................................................ 14

7.3 Classes d'objets gérés de la couche Présentation................................................................................. 15

7.4 Classes d'objets gérés de la couche Application.................................................................................. 16

7.5 Rattachements de nom......................................................................................................................... 17

Annexe A – Couche supérieure monolithique ........................................................................................................ 18

A.1 Sous-système de couche supérieure monolithique .............................................................................. 18

A.2 Entité de couche supérieure monolithique .......................................................................................... 18

A.3 Connexion de couche supérieure monolithique ..................................................................................19

Annexe B – Définitions d'informations de gestion ................................................................................................. 20

© ISO/CEI 2000 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/CEI 10165-8:2000(F)

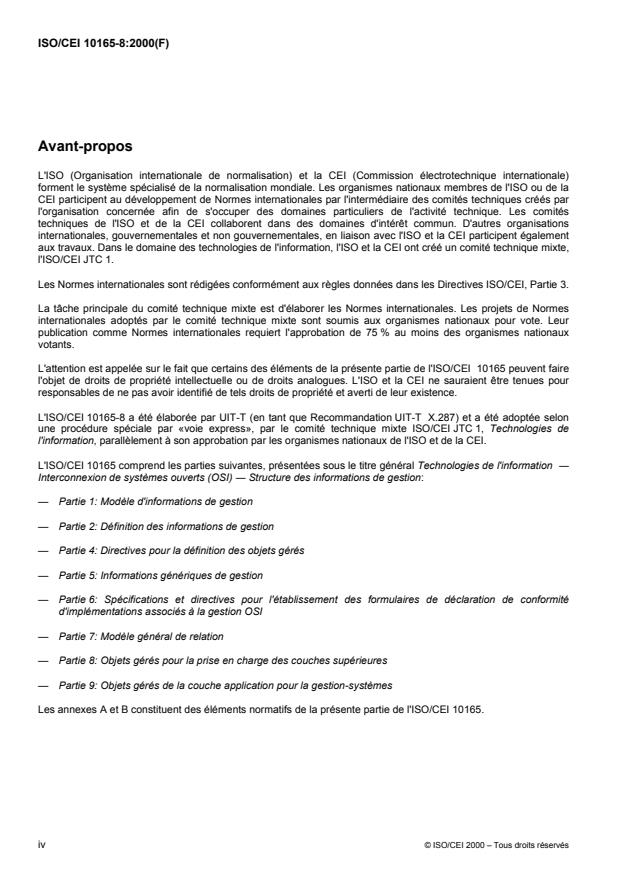

Avant-propos

L'ISO (Organisation internationale de normalisation) et la CEI (Commission électrotechnique internationale)

forment le système spécialisé de la normalisation mondiale. Les organismes nationaux membres de l'ISO ou de la

CEI participent au développement de Normes internationales par l'intermédiaire des comités techniques créés par

l'organisation concernée afin de s'occuper des domaines particuliers de l'activité technique. Les comités

techniques de l'ISO et de la CEI collaborent dans des domaines d'intérêt commun. D'autres organisations

internationales, gouvernementales et non gouvernementales, en liaison avec l'ISO et la CEI participent également

aux travaux. Dans le domaine des technologies de l'information, l'ISO et la CEI ont créé un comité technique mixte,

l'ISO/CEI JTC 1.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.

La tâche principale du comité technique mixte est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par le comité technique mixte sont soumis aux organismes nationaux pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des organismes nationaux

votants.

L'attention est appelée sur le fait que certains des éléments de la présente partie de l'ISO/CEI 10165 peuvent faire

l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO et la CEI ne sauraient être tenues pour

responsables de ne pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO/CEI 10165-8 a été élaborée par UIT-T (en tant que Recommandation UIT-T X.287) et a été adoptée selon

une procédure spéciale par «voie express», par le comité technique mixte ISO/CEI JTC 1, Technologies de

l'information, parallèlement à son approbation par les organismes nationaux de l'ISO et de la CEI.

L'ISO/CEI 10165 comprend les parties suivantes, présentées sous le titre général Technologies de l'information ―

Interconnexion de systèmes ouverts (OSI) ― Structure des informations de gestion:

— Partie 1: Modèle d'informations de gestion
— Partie 2: Définition des informations de gestion
— Partie 4: Directives pour la définition des objets gérés
— Partie 5: Informations génériques de gestion

— Partie 6: Spécifications et directives pour l'établissement des formulaires de déclaration de conformité

d'implémentations associés à la gestion OSI
— Partie 7: Modèle général de relation
— Partie 8: Objets gérés pour la prise en charge des couches supérieures
— Partie 9: Objets gérés de la couche application pour la gestion-systèmes

Les annexes A et B constituent des éléments normatifs de la présente partie de l'ISO/CEI 10165.

iv © ISO/CEI 2000 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/CEI 10165-8 : 2000 (F)
NORME INTERNATIONALE
ISO/CEI 10165-8 : 2000 (F)
Rec. UIT-T X.287 (1999 F)
RECOMMANDATION UIT-T
TECHNOLOGIES DE L'INFORMATION – INTERCONNEXION
DES SYSTÈMES OUVERTS – STRUCTURE DES INFORMATIONS
DE GESTION: OBJETS GÉRÉS POUR LA PRISE
EN CHARGE DES COUCHES SUPÉRIEURES
1 Domaine d'application

La présente Recommandation | Norme internationale définit des objets gérés génériques de couche supérieure.

La présente Recommandation | Norme internationale:
– décrit un modèle de prise en charge commune des objets de couche supérieure;

– fournit des définitions génériques et formelles pour la prise en charge commune d'informations de couche

supérieure (objets gérés).
La présente Recommandation | Norme internationale:
– ne définit pas de nouvelle fonction de gestion;
– ne spécifie pas de cadre général ou de méthodologie d'essais de conformité.

Le terme "couches supérieures de prise en charge" est utilisé dans le contexte de la présente Recommandation | Norme

internationale pour faire référence aux couches "élément ACSE", présentation et session.

2 Références normatives

Les Recommandations et Normes internationales suivantes contiennent des dispositions qui, par suite de la référence qui

y est faite, constituent des dispositions valables pour la présente Recommandation | Norme internationale. Au moment de

la publication, les éditions indiquées étaient en vigueur. Toutes Recommandations et Normes sont sujettes à révision et

les parties prenantes aux accords fondés sur la présente Recommandation | Norme internationale sont invitées à

rechercher la possibilité d'appliquer les éditions les plus récentes des Recommandations et Normes indiquées ci-après.

Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur. Le Bureau de la

normalisation des télécommunications de l'UIT tient à jour une liste des Recommandations de l'UIT-T en vigueur.

2.1 Recommandations UIT-T | Normes internationales identiques

– Recommandation UIT-T X.200 (1994) | ISO/CEI 7498-1:1994, Technologies de l'information –

Interconnexion de systèmes ouverts – Modèle de référence de base: Le modèle de référence de base.

– Recommandation UIT-T X.207 (1993) | ISO/CEI 9545:1994, Technologies de l'information –

Interconnexion de systèmes ouverts – Structure de la couche application

– Recommandation UIT-T X.217 (1995) | ISO/CEI 8649:1996, Technologies de l'information –

Interconnexion des systèmes ouverts – Définition de service applicable à l'élément de service de contrôle

d'association.

– Recommandation UIT-T X.226 (1994) | ISO/CEI 8823-1:1994, Technologies de l'information –

Interconnexion de systèmes ouverts – Protocole de présentation en mode connexion: Spécification du

protocole.

– Recommandation UIT-T X.227 (1995) | ISO/CEI 8650-1:1996, Technologies de l'information –

Interconnexion des systèmes ouverts – Protocole en mode connexion applicable à l'élément de service de

contrôle d'association: Spécification du protocole.

– Recommandation UIT-T X.283 (1997) | ISO/CEI 10733:1998, Technologies de l'information – Eléments

d'information de gestion associés à la couche Réseau de l'OSI.
Rec. UIT-T X.287 (1999 F) 1
---------------------- Page: 5 ----------------------
ISO/CEI 10165-8 : 2000 (F)

– Recommandation UIT-T X.284 (1997) | ISO/CEI 10737:1998, Technologies de l'information – Eléments

d'information de gestion associés à la couche Transport de l'OSI.

– Recommandation UIT-T X.501 (1997) | ISO/CEI 9594-2:1998, Technologies de l'information –

Interconnexion des systèmes ouverts – L'annuaire: les modèles.

– Recommandation UIT-T X.650 (1996) | ISO/CEI 7498-3:1997, Technologies de l'information –

Interconnexion des systèmes ouverts – Modèle de référence de base: dénomination et adressage.

– Recommandation UIT-T X.701 (1997) | ISO/CEI 10040:1998, Technologies de l'information –

Interconnexion des systèmes ouverts – Aperçu général de la gestion-systèmes.

– Recommandation UIT-T X.710 (1997) | ISO/CEI 9595:1998, Technologies de l'information –

Interconnexion des systèmes ouverts – Service commun d'information de gestion.

– Recommandation UIT-T X.711 (1997) | ISO/CEI 9596-1:1998, Technologies de l'information –

Interconnexion des systèmes ouverts – Protocole commun d'information de gestion: Spécification.

– Recommandation CCITT X.720 (1992) | ISO/CEI 10165-1:1993, Technologies de l'information –

Interconnexion de systèmes ouverts – Structure des informations de gestion: Modèle d'information de

gestion.

– Recommandation CCITT X.721 (1992) | ISO/CEI 10165-2:1992, Technologies de l'information –

Interconnexion de systèmes ouverts – Structure des informations de gestion: Définition des informations

de gestion.

– Recommandation CCITT X.722 (1992) | ISO/CEI 10165-4:1992, Technologies de l'information –

Interconnexion de systèmes ouverts – Structure des informations de gestion: Directives pour la définition

des objets gérés.

– Recommandation UIT-T X.723 (1993) | ISO/CEI 10165-5:1994, Technologies de l'information –

Interconnexion de systèmes ouverts – Structure des informations de gestion: Informations génériques de

gestion.

– Recommandation UIT-T X.727 (1999) | ISO/CEI 10165-9:2000, Technologies de l'information –

Interconnexion de systèmes ouverts – Structure des informations de gestion – Objets gérés de couche

Application pour la gestion-systèmes.

2.2 Paires de Recommandations | Normes internationales équivalentes par leur contenu technique

– Recommandation CCITT X.208 (1988), Spécification de la syntaxe abstraite numéro un (ASN.1).

ISO/CEI 8824:1990, Technologies de l'information – Interconnexion de systèmes ouverts – Spécification

de la notation de syntaxe abstraite numéro un (ASN.1).

– Recommandation CCITT X.290 (1995), Cadre général et méthodologie des tests de conformité

d'interconnexion des systèmes ouverts pour les Recommandations sur les protocoles pour les applications

de l'UIT-T – Concepts généraux.

ISO 9646-1:1994, Technologies de l'information – Interconnexion de systèmes ouverts – Cadre général et

méthodologie des tests de conformité – Partie 1: Concepts généraux.

– Recommandation CCITT X.700 (1992), Cadre de gestion pour l'interconnexion de systèmes ouverts pour

les applications du CCITT.

ISO/CEI 7498-4:1989, Systèmes de traitement de l'information – Interconnexion de systèmes ouverts –

Modèle de référence de base – Partie 4: Cadre général de gestion.
2.3 Autres références
– Recommandation UIT-T M.3100 (1995), Modèle générique d'information de réseau.
3 Définitions

Pour les besoins de la présente Recommandation | Norme internationale, les définitions suivantes s'appliquent.

2 Rec. UIT-T X.287 (1999 F)
---------------------- Page: 6 ----------------------
ISO/CEI 10165-8 : 2000 (F)
3.1 Définitions du modèle de référence de base

La présente Recommandation | Norme internationale utilise les termes suivants définis dans la Rec. UIT-T X.200 |

ISO/CEI 7498-1:
a) système ouvert;
b) gestion-systèmes.
3.2 Définitions du cadre général de gestion

La présente Recommandation | Norme internationale utilise les termes suivants définis dans la Rec. CCITT X.700 |

ISO/CEI 7498-4:
a) objet géré;
b) entité d'application de gestion-systèmes.
3.3 Définitions du système CMIS

La présente Recommandation | Norme internationale utilise les termes suivants définis dans la Rec. UIT-T X.710 |

ISO/CEI 9595:
a) attribut;
b) élément de service d'informations communes de gestion;
c) service d'informations communes de gestion.
3.4 Définitions d'opérations distantes

La présente Recommandation | Norme internationale utilise les termes suivants définis dans la Rec. CCITT X.219 |

ISO/CEI 13712-1:
a) auteur d'invocation;
b) exécutant.
3.5 Définitions d'aperçu général de la gestion-systèmes

La présente Recommandation | Norme internationale utilise les termes suivants définis dans la Rec. UIT-T X.701 |

ISO/CEI 10040:
a) agent;
b) rôle d'agent;
c) définitions génériques;
d) classe d'objets gérés;
e) système (ouvert) géré;
f) gestionnaire;
g) rôle de gestionnaire;
h) utilisateur de système MIS;
i) notification;
j) type de notification;
k) protocole d'application de gestion-systèmes;
l) unité fonctionnelle de gestion-systèmes.
3.6 Définitions du modèle d'informations de gestion

La présente Recommandation | Norme internationale utilise les termes suivants définis dans la Rec. CCITT X.720 |

ISO/CEI 10165-1:
a) type d'attribut;
b) hiérarchie de contenu.
Rec. UIT-T X.287 (1999 F) 3
---------------------- Page: 7 ----------------------
ISO/CEI 10165-8 : 2000 (F)
3.7 Définitions des directives générales pour la définition des objets gérés

La présente Recommandation | Norme internationale utilise le terme suivant défini dans la Rec. CCITT X.722 |

ISO/CEI 10165-4:
– squelette.
4 Symboles et abréviations

Pour les besoins de la présente Recommandation | Norme internationale, les abréviations suivantes s'appliquent.

ACSE Elément de service de contrôle d'association (association control service element)

AE Entité d'application (application entity)
AEI Invocation d'entité d'application (application entity invocation)
ALS Structure de couche Application (application layer structure)
AP Processus d'application (application process)
API Invocation de processus d'application (application process invocation)
ASE Elément de service d'application (application service element)
ASO Objet de service d'application (application service object)
CL Sans connexion (connectionless)

CMISE Elément de service commun d'informations de gestion (common management information service

element)
CO Mode connexion (connection oriented)
DN Nom distinctif (distinguished name)
FU Unité fonctionnelle (functional unit)
GMI Information générique de gestion (generic management information)
OSI Interconnexion des systèmes ouverts (open systems interconnection)
PDU Unité de données protocolaire (protocol data unit)
PM Machine de protocole (protocol machine)
PPDU Unité de données protocolaire de présentation (presentation layer PDU)
PSA Point SAP de la couche Présentation (presentation layer SAP)
RDN Nom distinctif relatif (relative distinguished name)

ROSE Elément de service d'opérations distantes (remote operations service element)

SAP Point d'accès au service (service access point)

SMASE Elément de service d'application de gestion-systèmes (systems management application service

element)
SSAP Point SAP de la couche Session (session layer SAP)
TSAP Point SAP de la couche Transport (transport layer SAP)
TSDU Unité de données du service de transport (transport service data unit)
UL Couche supérieure (upper layer)
5 Conventions

La présente Recommandation | Norme internationale utilise la notation de squelette définie dans la Rec. CCITT X.722 |

ISO/CEI 10165-4 pour la définition des classes d'objets gérés ainsi que la notation de syntaxe abstraite définie dans la

Rec. CCITT X.208 | ISO/CEI 8824 pour la définition des types de données ASN.1 associés à l'utilisation de la notation

de squelette.
4 Rec. UIT-T X.287 (1999 F)
---------------------- Page: 8 ----------------------
ISO/CEI 10165-8 : 2000 (F)
6 Aperçu général

La présente Recommandation | Norme internationale définit des objets gérés représentant la vue de gestion OSI des

éléments d'un système ouvert qui prennent en charge les services des couches Session, Présentation et Application dans

le contexte de la gestion OSI.
Les quatre catégories d'objets suivantes sont définies:

– entités de communication représentant les éléments fonctionnels actifs qui effectuent les fonctions de

traitement de communication au sein d'un système;

– machines de protocole qui effectuent les fonctions de communication au sein d'une entité;

– points d'accès au service, au niveau desquels des services sont fournis par une entité à une entité

utilisatrice;

– connexions et associations établies entre des entités à des fins de transfert de données de service ou de

protocole.

Les trois premières catégories d'objets ont un caractère statique, la dernière un caractère plus dynamique.

6.1 Modèle de couche supérieure

La relation entre les objets de couche supérieure au niveau de chaque couche correspond à la structure qui est définie

pour les niveaux inférieurs. La Figure 1 présente la structure des objets dans les couches inférieures, telle qu'elle est

définie par la Rec. UIT-T X.283 | ISO/CEI 10733 "Eléments d'information de gestion relatifs aux normes de la couche

Réseau OSI" et à la Rec. UIT-T X.284 | ISO/CEI 10737 "Eléments d'information de gestion relatifs aux normes de la

couche Transport OSI".
Sous-système
de couche N
Entité de couche N
Machine de
protocole
de couche N
Invocation de
machine de
protocole
de couche N
T0409400-98/d01
Figure 1 – Hiérarchie générique de contenu de couche OSI
Figure 1 [D01]

Les sous-systèmes de couche N sont des sous-classes de la classe d'objets gérés "Rec. X.723 |

ISO/IEC 10165-5:1994":subsystem. Cette classe d'objets gérés est utilisée comme point de confinement commun pour

des objets gérés dans un système qui est en rapport avec le fonctionnement de la couche N.

Rec. UIT-T X.287 (1999 F) 5
---------------------- Page: 9 ----------------------
ISO/CEI 10165-8 : 2000 (F)

Les entités de couche N sont des sous-classes de la classe d'objets gérés "Rec. X.723 |

ISO/IEC 10165-5:1994":communicationsEntity. Cette classe d'objets gérés est utilisée pour représenter les éléments

fonctionnels actifs qui effectuent des fonctions de traitement de communication au sein d'un système, par exemple

l'entité réseau, l'entité transport, etc. L'attribut "noms de point SAP local" contient un ensemble de noms distinctifs de

points SAP de la couche (N – 1) ou de ports au niveau desquels des services sont fournis à l'entité.

Les machines de protocole de couche N sont des sous-classes de la classe "Rec. X.723 |

ISO/IEC 10165-5:1994":clProtocolMachine ou de la classe "Rec. X.723 | ISO/IEC 10165-5:1994":coProtocolMachine.

Elles représentent les machines de protocole qui traitent les communications (respectivement en mode sans connexion et

en mode connexion) au sein d'une entité. Les informations représentées peuvent concerner l'ensemble des invocations

qui ont été initialisées par cette machine de protocole. Une machine de protocole contient le mécanisme pour les phases

d'établissement et de transfert de données des communications.
Les invocations de couche N sont des sous-classes de la classe "Rec. X.723 |

ISO/IEC 10165-5:1994":singlePeerConnection qui représentent une association ou une connexion établie entre des

entités de couche N pour le transfert de données de service ou de protocole (en utilisant un protocole de couche N de la

machine de protocole de couche N). L'attribut "noms de connexion sous-jacente" contient les noms distinctifs des objets

gérés représentant les connexions sous-jacentes ou le moyen physique utilisé (c'est-à-dire qui prend en charge

l'invocation du service).

Ce modèle s'applique d'une manière générale à toutes les couches OSI. Toutefois, au niveau de la couche Application, la

machine de protocole se compose effectivement de divers modules ou composants de protocole appelés "objets de

service d'application" (ASO). Ces composants représentent les différentes phases d'établissement, de terminaison et de

transfert de données de la communication. Les éléments ACSE (sous-classe de composant ASO) seront les

composants ASO qui fournissent la phase d'établissement avec un ou plusieurs composants ASO qui constituent la phase

de transfert de données. Bien que les composants ASO soient souvent eux-mêmes appelés machines de protocole, ils

jouent en fait uniquement un rôle de composant. Si certains éléments ASO possèdent effectivement une machine d'état

(par exemple des machines d'état CMISE, SMASE ou ACSE), c'est en fait la combinaison des composants ASO

et ACSE qui constitue une machine de protocole au même sens que pour les couches inférieures, c'est-à-dire contenant

les phases d'établissement et de transfert de données.

Il en résulte qu'il peut être nécessaire, dans le présent modèle de couche Application, de présenter la "structure" d'une

machine de protocole "construite" à partir de composants ASO. La même structure est également présente dans les

invocations de composants faites par les machines de protocole. La relation entre une machine de protocole et ses

composants ASO (c'est-à-dire sa structure) est représentée par une dénomination. Une dénomination peut également être

utilisée pour représenter la relation entre l'invocation d'une machine de protocole de couche Application et ses

composants ASO. Si une dénomination est utilisée pour représenter les composants d'une machine de protocole et son

invocation, il est alors nécessaire qu'un isomorphisme existe entre la structure de dénomination d'une machine de

protocole de couche Application et la structure de ses invocations (voir Figures 7 et 8).

Du fait de sa structure composite, la machine de protocole de couche Application n'est pas modélisée sous la forme d'un

objet distinct de l'entité d'application; seules les machines de protocole des composants ASO sont représentées sous la

forme d'objets gérés. Il en résulte que l'entité de couche Application et la machine de protocole sont modélisées dans

cette couche sous la forme d'une entité unique appelée entité d'application (AE). Cet objet contient les objets – ou est en

relation avec les objets – représentant les modules ou les composants de la machine de protocole qui sont des

composants ASO ou des sous-classes de ASO. L'invocation de cette machine de protocole de couche Application,

appelée "invocation d'entité d'application" (AEI) est modélisée sous la forme d'un objet distinct afin de représenter la

structure des invocations qui la composent sous la même forme que les composants eux-mêmes (cet objet peut, par

exemple, être utilisé comme "conteneur" pour les invocations de composant).

Comme indiqué précédemment, les invocations de la machine de protocole dans les couches inférieures sont contenues

dans leurs machines de protocole respectives. La couche Application modélise par contre de manière distincte les

composants de la machine de protocole et les invocations de cette machine. Il en résulte que, dans le modèle de la

couche Application, une invocation possède une relation avec le composant de machine de protocole correspondant ainsi

qu'avec son invocation supérieure. La relation entre une invocation de composant et l'objet d'invocation qui la contient

est représentée par une dénomination, auquel cas les invocations composantes sont nommées en fonction de l'objet

d'invocation de couche Application et représentent la structure de l'invocation. Chaque invocation de composant possède

un pointeur vers le composant de machine de protocole correspondant. Cette relation est représentée par l'attribut

"pointeur origine d'invocation". La relation peut être représentée par une dénomination si la structure de la machine de

protocole est suffisamment simple. Se référer à la Figure 4 pour des exemples possibles de rattachements de nom.

6 Rec. UIT-T X.287 (1999 F)
---------------------- Page: 10 ----------------------
ISO/CEI 10165-8 : 2000 (F)

Il est également nécessaire de modéliser le concept d'objet de service d'application (ASO) et sa structure récursive pour

la structure de couche Application (ALS) définie dans la Rec. UIT-T X.227 | ISO/CEI 8650-1. Un objet ASO est un

élément situé au sein d'une entité d'application qui représente un ensemble de capacités; il contient plusieurs objets ASO

associés à une fonction de commande (CF) qui pilote les interactions entre ses composants.

Le terme ASE est utilisé pour se référer à des objets ASO spécialisés qui ne peuvent pas être décomposés, c'est-à-dire

qu'ils ne peuvent pas être décomposés en d'autres objets ASO.
Les éléments spécifiques ASE sont modélisés com
...
