Alpine ski boots with improved walking soles -- Interface with alpine ski-bindings – Requirements and test methods

This document specifies requirements, test methods and marking for alpine ski-boots with improved walking soles that are used with systems of alpine ski-bindings for improved walking soles with attachment at the boot front and boot rear, the proper release function of which depends on the dimensions and design of the interfaces. Alpine ski boots with improved walking soles are intended to a better walkability without affecting the function of the alpine ski binding designed for improved walking soles. This document is applicable to ski-boots of sizes 15,0 and larger (Types A (Adults) and C (Children)) in the Mondo point system (see Annex A).

Chaussures de ski pour skis alpins dotées de semelles de marche améliorées -- Zone de contact avec les fixations de ski alpin -- Exigences et méthodes d’essai

Le présent document spécifie les exigences, les méthodes d’essai et le marquage des chaussures de ski pour skis alpins dotées de semelles de marche améliorées qui sont utilisées avec les systèmes de fixation de ski alpin pour semelles de marche améliorées où le maintien s’effectue à l’avant et au talon de la chaussure et dont le fonctionnement convenable du déclenchement dépend des dimensions et de la conception des zones de contact. Les chaussures de ski pour skis alpins dotées de semelles de marche améliorées sont destinées à fournir un meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin conçues pour les semelles de marche améliorées. Le présent document est applicable aux chaussures de ski de pointure 15,0 et plus (Types A (adultes) et C (enfants)) dans le système Mondopoint (voir l’Annexe A).

General Information

Status
Published
Publication Date
07-Jul-2021
Current Stage
5060 - Close of voting Proof returned by Secretariat
Start Date
27-Apr-2021
Completion Date
26-Apr-2021
Ref Project

Buy Standard

Standard
ISO 23223:2021 - Alpine ski boots with improved walking soles -- Interface with alpine ski-bindings – Requirements and test methods
English language
41 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 23223:2021 - Chaussures de ski pour skis alpins dotées de semelles de marche améliorées -- Zone de contact avec les fixations de ski alpin -- Exigences et méthodes d’essai
French language
42 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 23223:Version 20-feb-2021 - Alpine ski boots with improved walking soles -- Interface with alpine ski-bindings – Requirements and test methods
English language
41 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 23223:Version 03-apr-2021 - Chaussures de ski pour skis alpins dotées de semelles de marche améliorées -- Zone de contact avec les fixations de ski alpin -- Exigences et méthodes d’essai
French language
42 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 23223
First edition
2021-07
Alpine ski boots with improved
walking soles — Interface with alpine
ski-bindings – Requirements and test
methods
Chaussures de ski pour skis alpins dotées de semelles de marche
améliorées — Zone de contact avec les fixations de ski alpin —
Exigences et méthodes d’essai
Reference number
ISO 23223:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 23223:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 23223:2021(E)
Contents Page

Introduction ................................................................................................................................................................................................................................iv

Foreword ..........................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Requirements and test methods .......................................................................................................................................................... 2

4.1 General ........................................................................................................................................................................................................... 2

4.2 Dimensions and evenness ............................................................................................................................................................. 2

4.2.1 Dimensions ........................................................................................................................................................................... 2

4.2.2 Evenness ................................................................................................................................................................................. 7

4.3 Design ............................................................................................................................................................................................................. 9

4.3.1 Sole length ............................................................................................................................................................................. 9

4.3.2 Symmetry ............................................................................................................................................................................... 9

4.3.3 Side walls ................................................................................................................................................................................ 9

4.3.4 Free spaces .........................................................................................................................................................................13

4.3.5 Bearing surfaces ............................................................................................................................................................20

4.3.6 Interfaces .............................................................................................................................................................................26

4.3.7 Style of boot shell .........................................................................................................................................................30

4.3.8 Mounting point ...............................................................................................................................................................31

4.3.9 Sole length ..........................................................................................................................................................................31

5 Marking .......................................................................................................................................................................................................................31

6 Information supplied by the manufacturer ..........................................................................................................................31

6.1 General ........................................................................................................................................................................................................31

6.2 User manual ............................................................................................................................................................................................32

Annex A (informative) Mondopoint system ski-boot sizing and marking ..................................................................33

Annex B (informative) Dimensions and requirements of “2 degree” .........................................................................34

Annex C (informative) Test body for dimensional test of free space to binding...................................................36

Annex D (normative) Test gauge for dimensional check ..............................................................................................................39

Bibliography .............................................................................................................................................................................................................................41

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 23223:2021(E)

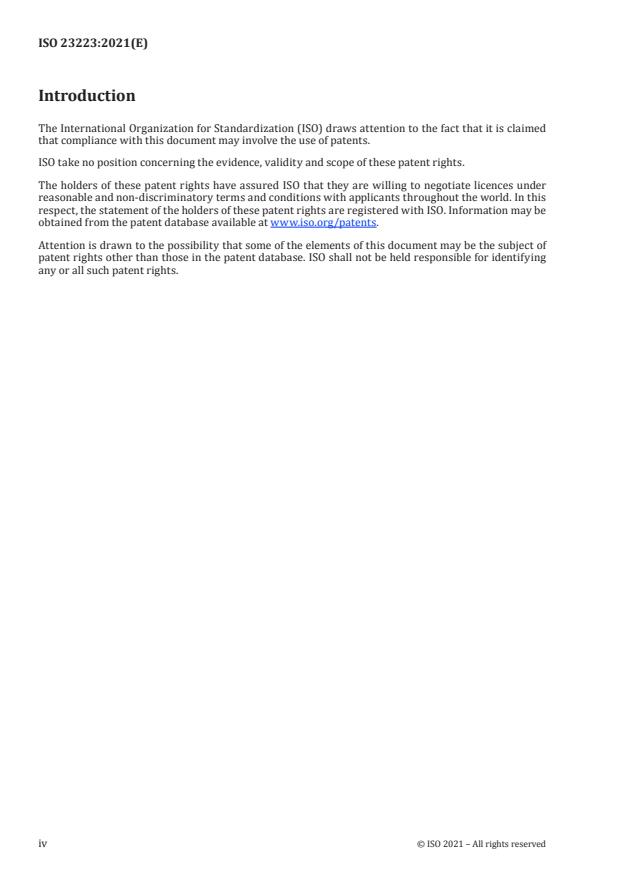

Introduction

The International Organization for Standardization (ISO) draws attention to the fact that it is claimed

that compliance with this document may involve the use of patents.

ISO take no position concerning the evidence, validity and scope of these patent rights.

The holders of these patent rights have assured ISO that they are willing to negotiate licences under

reasonable and non-discriminatory terms and conditions with applicants throughout the world. In this

respect, the statement of the holders of these patent rights are registered with ISO. Information may be

obtained from the patent database available at www .iso .org/ patents.

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights other than those in the patent database. ISO shall not be held responsible for identifying

any or all such patent rights.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 23223:2021(E)

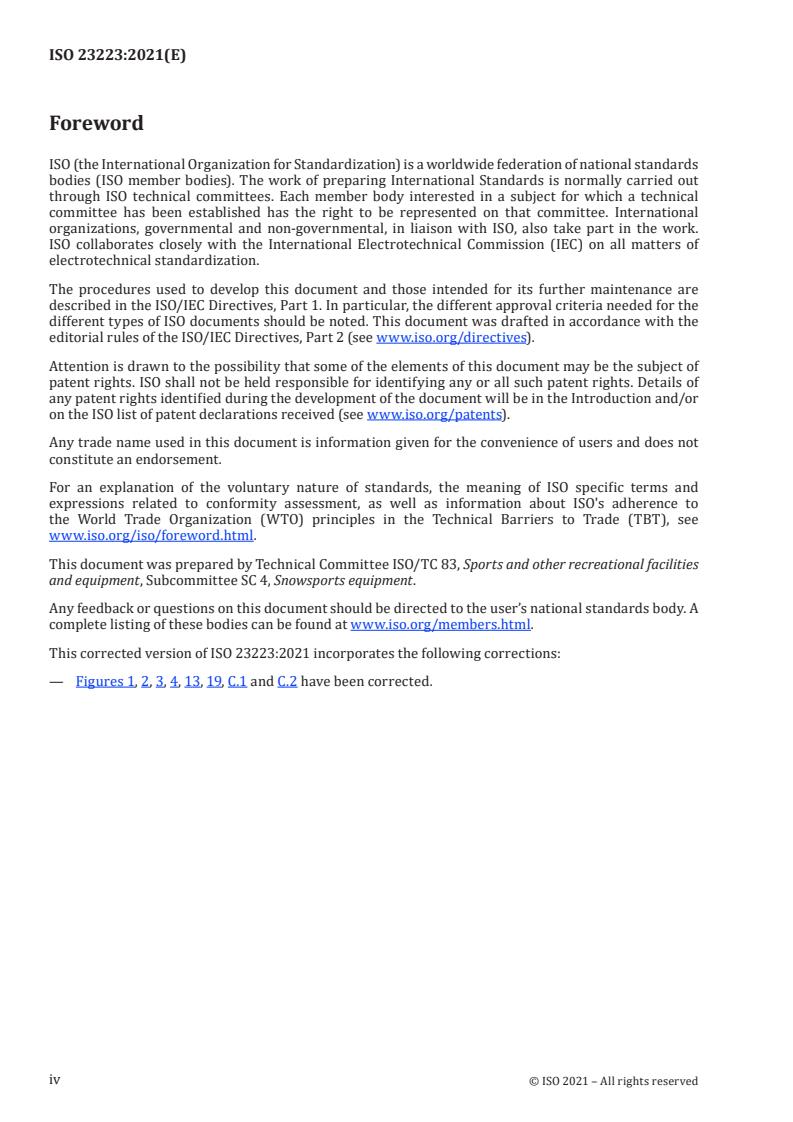

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 83, Sports and other recreational facilities

and equipment, Subcommittee SC 4, Snowsports equipment.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 23223:2021(E)
Alpine ski boots with improved walking soles — Interface
with alpine ski-bindings – Requirements and test methods
1 Scope

This document specifies requirements, test methods and marking for alpine ski-boots with improved

walking soles that are used with systems of alpine ski-bindings for improved walking soles with

attachment at the boot front and boot rear, the proper release function of which depends on the

dimensions and design of the interfaces.

Alpine ski boots with improved walking soles are intended to a better walkability without affecting the

function of the alpine ski binding designed for improved walking soles.

This document is applicable to ski-boots of sizes 15,0 and larger (Types A (Adults) and C (Children)) in

the Mondo point system (see Annex A).
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 527-1, Plastics — Determination of tensile properties — Part 1: General principles

ISO 527-2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and

extrusion plastics
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications

ISO 868, Plastics and ebonite — Determination of indentation hardness by means of a durometer (Shore

hardness)

ISO 1183 (all parts), Plastics — Methods for determining the density and relative density of non-cellular

plastics

ISO 2039-1, Plastics — Determination of hardness — Part 1: Ball indentation method

ISO 11088, Alpine ski/binding/boot (S-B-B) system — Assembly, adjustment and inspection

ISO 13993, Rental ski shop practice — Sampling and inspection of complete and incomplete alpine ski-

binding-boot systems in rental applications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
interface
part of the ski-boot intended to be in contact with the ski-binding
© ISO 2021 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 23223:2021(E)
3.2
front interface
part of the ski-boot intended to be in contact with the front binding
3.3
rear interface
part of the ski-boot intended to be in contact with the rear binding
3.4
free space

space intended to avoid contact between ski-boot and binding, especially during step in/step out or

release
3.5
bearing surfaces

front and rear surfaces of the boot sole that are in contact with the ski binding

3.6
median plane
middle plane of the sole, longitudinal and perpendicular to the bearing surface
3.7
ski-brake
device to stop the ski after release of the binding
3.8
walking sole

sole with hard and soft materials and an optimized profile, intended to a better walkability without

affecting the function of the alpine ski binding
3.9
low-friction zone
area of the bearing surfaces that have a low-friction coefficient
4 Requirements and test methods
4.1 General

If no specific test method is indicated, check the characteristics as appropriate, e.g. by measurement.

If not otherwise indicated, execute the testing under standard atmosphere 23/50 in accordance with

ISO 554 with ordinary tolerances.
A test body for dimensional test of free space to binding is defined in Annex C.
4.2 Dimensions and evenness
4.2.1 Dimensions

The boot toe and heel shall conform with Figure 1, Figure 2, Figure 3, Figure 4 and Figure 5.

All dimensions shall be within the indicated tolerances. However, relevance to safety varies in

importance depending on the indicated dimensions.

Measurements in gauge shall be done with a preload of 100 N and 50 N for Type A and Type C

respectively, by inserting into the ski-boot itself a steel cylinder.
2 © ISO 2021 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 23223:2021(E)

Looking at several dimensions (for dimensions of the 2 degree, see Annex B) a deviation from the

tolerances may be accepted, provided that the following requirements are respected:

a) The deviations shall remain exceptional.
b) The deviations shall be small.

c) No limitations of function shall arise with all marketable and critical bindings.

d) The tolerances shall be respected at the next possible chance (e.g. reconstruction of a tool).

Dimensions for boots with inserts working with pin bindings are given in this document.

Dimensions in millimetres
L sole length
L heel length
Low-friction zone in accordance with 4.3.5.1.
© ISO 2021 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 23223:2021(E)
Bearing surface.
Area in which the tolerance of perpendicularity is valid (see 4.3.3.1).
Section of recessed soft component not in contact with the binding.
L <300 ≥300
L ≥100 ≥110

NOTE Shaded areas including areas with index c are those in which the tolerances of evenness and the

dimensions 19 ± 0,75 and 30,5 +2/-1 are valid.
Figure 1 — Dimensions of boot toe and heel, Type A
Dimensions in millimetres
NOTE Some of these measurements are of 2 degree, see Annex B.
Figure 2 — Detailed dimensions of boot, Type A

Figure 2 provides all the key dimensions (nominal) to build new boots. The gauge (see Annex C) can be

used to check whether a boot is in conformity with this document.
4 © ISO 2021 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Key
Low-friction zone in accordance with 4.3.5.1.
Bearing surface.
Area in which the tolerance of perpendicularity is valid (see 4.3.3.1).
Section of recessed soft component not in contact to binding.
L sole length

NOTE Shaded areas, including areas designated by footnote c, are those in which the tolerances of evenness

and the dimensions 16,5 and 28 ± 1 are valid.
−05,
Figure 3 — Dimensions of boot toe and heel, Type C
© ISO 2021 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
NOTE Some of these measurements are of 2 degree, see Annex B.
Figure 4 — Detailed dimensions of boot, Type C

Figure 4 provides all the key dimensions (nominal) to build new boots. The gauge (see Annex C) can be

used to check whether a boot is in conformity with this document.
6 © ISO 2021 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Key

Low-friction zone with requirement for bearing surfaces in accordance with 4.3.5.

Soft component.

The soft component in the low-friction zone shall be at least 0,3 mm deeper than the low-friction zone.

Figure 5 — Toe interface and ski–walk area Type A and Type C
4.2.2 Evenness
4.2.2.1 Requirement

Measurements on each side of median plane shall not differ by more than 0,7 mm for Type A and 0,6 mm

for Type C. The preload (F) shall be of 100 N and 50 N for Type A and Type C respectively, at a distance

(L) of 75 mm for Type A and 64 mm for Type C. Apply the preload for minimum 1 minute before the

measurement is started.
4.2.2.2 Test method

The sample boot shall be placed as described in Figure 6. The x direction is along the boot length and is

measured from boot tip or rear, for toe or heel area respectively. Y direction is measured from median

plane along boot width. Height shall be measured with an indicator on each side of the median plane

(positive and negative y direction).
In the toe area the four measurements points are located at
— Type A: x = 32 mm and x = 42 mm with y = ± 25 mm, see Figure 7, and
— Type C: x = 27 mm and x = 37 mm with y = ± 22 mm

In the heel area four measurement points shall be selected within 25 mm and 60 mm from the heel, and

within
— Type A: 20 mm to 30 mm from the median plane, and
— Type C: 18 mm to 28 mm from the median plane
© ISO 2021 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 23223:2021(E)

as shown in the hatched area in Figure 7 (for Type A). The points shall be symmetrical 2 by 2 with

respect to the median plane. The points shall be in a zone, which is at the surface of the sole (i.e. not in

a notch).
Dimensions in millimetres
Key
1 indicator – evenness measurement apparatus
2 sample boot
3 toe area
4 heel area
F preload
L distance of preload point
Figure 6 — Evenness test set up
8 © ISO 2021 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 23223:2021(E)
Figure 7 — Evenness test detailed zones for Type A
4.3 Design
4.3.1 Sole length

The sole lengths of the two ski-boots in a pair shall not differ by more than 2 mm.

4.3.2 Symmetry

The sole dimensions in the toe and heel interface areas shall be symmetrical about the median plane

within an admissible deviation of 1 mm.
4.3.3 Side walls
4.3.3.1 Boot front interface

The side walls of the sole at the boot front interface, up to a distance of at least 25 mm from the front

end, shall be perpendicular to the bearing surface within an admissible inward — outward deviation of

1 mm.
© ISO 2021 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 23223:2021(E)

If the side walls of the sole are built in two parts, it shall be ensured that no part of the lower area of the

sole protrudes beyond the upper profile.
Cut-outs in accordance with Figure 8 may be used.

Around the hole, material different from the shell material may be used if it does not protrude outside

the shell surface
Dimensions in millimetres

Figure 8 — Boot Type A with the position and dimensions of an example for cut outs allowed in

the front interface
4.3.3.2 Boot rear interface

The lateral side walls of the sole at the boot rear interface, up to a distance of at least

— Type A: 70 mm, and
— Type C: 50 mm

from the rear end, shall be perpendicular to the bearing surface, or tapered inwards — outwards

between 0° and 10° up to a height of 14 mm.

No part of the sole shall project beyond the 10° side wall limitation up to a height of 14 mm, between

— Type A: 70 mm and 85 mm, and
— Type C: 50 mm and 65 mm

If lateral grooves of more than 2 mm depth are present at the heel, see Figure 9, supports that at least

confirm with Figure 10 shall remain.

Other configurations of grooves are allowed if they are within dimensions given in Figure 9, Figure 10

and Figure 11.
10 © ISO 2021 – All rights reserved
---------------------- Page: 15 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Dimension Type A Type C
h ≥9 ≥7
Figure 9 — Lateral grooves at rear
© ISO 2021 – All rights reserved 11
---------------------- Page: 16 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Dimension Type A Type C
b 45 ± 1 40 ± 1
Figure 10 — Lateral supports at rear
12 © ISO 2021 – All rights reserved
---------------------- Page: 17 ----------------------
ISO 23223:2021(E)
Key
(A) 12,8 mm 0/-1
(B) 13 mm 0/+2
(X) ≥6,5 mm (reinforced by metal)
(Y) (7 ± 0,5) mm
(Z) (25,5 +6/-0) mm

Figure 11 — Boot Type A with the position and dimensions of an example for cut outs allowed in

the rear interface
4.3.4 Free spaces
4.3.4.1 Boot toe
4.3.4.1.1 General
The boot shell in the front of the boot along the arcs with a radius of
— Type A: (41,5 ± 3,5) mm, and
— Type C: (35 ± 3) mm
shall lie outside free space 1, see Figure 12.
© ISO 2021 – All rights reserved 13
---------------------- Page: 18 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Type
A C
Dimension
min. min.
h 33 29
h 100 80
l 50 44
Key
1 sample boot
2 cone
Free space 1.
Free space 2.
Figure 12 — Free spaces at boot toe
Within the free space 2 (see Figure 12), the arcs with radius of
— Type A: 41,5 mm ± 3,5 mm, and
14 © ISO 2021 – All rights reserved
---------------------- Page: 19 ----------------------
ISO 23223:2021(E)
— Type C: 35 mm ± 3 mm

(see Figure 1 and Figure 3, section A-A) shall be continued as an arc without discontinuity, providing a

smooth transition to the sides of the shaft, between
— Type A: 25 mm and 50 mm, and
— Type C: 25 mm and 44 mm.

This condition is fulfilled when the curvature of the shell within free space 2 remains convex (in

accordance with Figure 13) in both horizontal and vertical planes. However, discontinuities are

permitted, provided that they do not hinder the releasing movement of the binding.

Symmetry between both sides of the same boot is not required.
Dimensions in millimetres
Figure 13 — Curvature of the shaft in free space 2 (examples)
4.3.4.1.2 Test method

Place the boot in the test gauge in accordance with Annex D. Slide the test body (see Figure 14 and

Figure 15) on the plane from the front over the front interface. Check whether the sole height exceeds

the maximum value of
— Type A: 19,75 mm, and
— Type C: 17,5 mm
and whether the requirement for free space for the binding is met.

Place the boot sole into the test gauge, bring the upper edge of the boot sole Type A to a height of

19,75 mm by placing distance plates under the low-friction zone of the boot, then test if the free space

requirements are met by applying the test body in accordance with Figure 14.
© ISO 2021 – All rights reserved 15
---------------------- Page: 20 ----------------------
ISO 23223:2021(E)

Place the boot sole into the test gauge, bring the upper edge of the boot sole Type C to a height of

17,5 mm by placing distance plates under the low-friction zone of the boot then test if the free space

requirements are met by applying the test body in accordance with Figure 15.

This test method is presented as an example, other setups enabling free spaces inspection may be used,

as long as they respect the free space specifications from 4.3.4.1.
Dimensions in millimetres
Key
1 concentric cones
Figure 14 — Test body for the free space at boot toe, Type A
16 © ISO 2021 – All rights reserved
---------------------- Page: 21 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Key
1 concentric cones
Figure 15 — Test body for free space at boot toe, Type C
4.3.4.2 Boot rear
The boot shell at the rear of the boot along the arcs with radius of
— Type A: 35 mm, and
— Type C: (27 ± 3) mm

shall lie outside free spaces 3 and 4 (see Figure 16) available for the ski-binding and for handling boot

and binding.
© ISO 2021 – All rights reserved 17
---------------------- Page: 22 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Type
Dimension
A C
h 6 min. 5 min.
h 105 90
width,
symmetrical
50 45
to the median
plane
Key
1 sample boot
2 cone
Free space 3, for handling boot and binding.
Free space 4, for ski-binding.
Figure 16 — Free space and rear interface for ski-binding at boot heel
4.3.4.2.1 Test method
Place the boot with its rear part
— Type A: ≥ 100 mm, or
— Type C: ≥ 80 mm

in the test gauge. Set the test body (see Figure 17 and Figure 18) on a supporting block. By using blocks

that correspond to the set value and to the tolerance limits of the rear sole height

— Type A: (30,5 + 2/-1) mm, or
— Type C: (28 ± 1) mm
a check can be made as to whether this dimension is met.

This test method is presented as an example, other setups enabling free spaces inspection may be used,

as long as they respect the free space specifications from 4.3.4.2.
18 © ISO 2021 – All rights reserved
---------------------- Page: 23 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Key
1 cone (concentric with the cylinder)
2 cylinder
3 supporting blocks where:
h = 29,6 mm
h = 30,6 mm
h = 32,6 mm
Figure 17 — Test body for free space at rear of boot, Type A
© ISO 2021 – All rights reserved 19
---------------------- Page: 24 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Key
1 cone (concentric with the cylinder)
2 cylinder
3 supporting blocks, where:
h = 27,1 mm
h = 28,1 mm
h = 29,1 mm
Figure 18 — Test body for free space at rear of boot, Type C
4.3.5 Bearing surfaces
4.3.5.1 Low friction zone dimension
The boot sole interface areas shall conform to Figure 19.
There shall be no gaps >1 mm in the toe interface area (see Figure 19).

The recess of the soft component compared to the hard component of the heel interface area shall be

<0,5 mm.
20 © ISO 2021 – All rights reserved
---------------------- Page: 25 ----------------------
ISO 23223:2021(E)
Dimensions in millimetres
Key
1 toe low-friction zone and bearing surface
2 heel low-friction zone
Figure 19 — Interface areas
4.3.5.2 Hardness

The soft component of the sole interface shall have a Shore A hardness of at least 65 and maximum 85.

The hard components of the sole interface shall have a minimal hardness of 50 Shore D for both Type A

and Type C. Testing of Shore A and D hardness shall be in accordance with ISO 868.

4.3.5.3 Low-friction zone

The coefficient of dynamic friction between the toe low-friction zone of the boot (see Figure 19) and a

low friction element of polytetrafluoroethylene (PTFE) shall have a maximum value of 0,10 rounded off

to two decimal places. Set up the test in accordance with Figure 20.
© ISO 2021 – All rights reserved 21
---------------------- Page: 26 ----------------------
ISO 23223:2021(E)

The coefficient of dynamic friction between the heel low-friction zone of the boot (see Figure 19) and a

low-friction element of polytetrafluoroethylene (PTFE) shall have a maximum value of 0,15 rounded off

to two decimal places. Set up the test in accordance with Figure 22.
4.3.5.3.1 Test method

The coefficient of dynamic friction is determined by the ratio of the force F , which necessary to move

a low-friction element over the low-friction zone of the boot, to the test load F which is applied to the

low-friction element.
4.3.5.3.1.1 Test equipment and conditions
The following test equipment and conditions shall be used:

a) Six sample boots of at least three different sizes, stored for at least 14 days with the last 12 hours of

storage before test under standard atmosphere.

b) Low-friction element, minimum 100 mm long, 15 mm wide, minimum 1 mm thick of peeled

polytetrafluoroethylene (PTFE) with the following characteristics:
3 3
1) density, in accordance with ISO 1183 (all parts), of 2,16 g/cm ± 0,02 g/cm ;

2) strength, in accordance with ISO 527-1 and ISO 527-2 but with a specimen in accordance with

Figure 20, ≥24 N/mm ;
3) strain at break, in accordance with ISO 527-1 and ISO 527-2 of ≥250 %;
2 2

4) mean ball-indentation hardness, in accordance with ISO 2039-1: ≥ 26 N/mm ± 4 N/mm ;

The low-friction element may be used for more than 30 measurements until marks of abrasion are

visible.
c) Standard atmosphere: 23/50 or 20/65, in accordance with ISO 554.
d) Test load F :
Type A = 500 N ± 5 N
Type C = 300 N ± 5 N
e) Measuring distance: 8 mm.
f) Relative speed of the boot to the low-friction element 1 mm/s ± 0,2 mm/s.
4.3.5.3.1.2 Procedure

Submit the low-friction element to 10 preliminary measurements, which are not taken into account for

the evaluation.

Clean the low-friction zone of the sample boot using neutral soap and hot water, and a soft brush. Allow

to dry. After cleaning, the low-friction zone shall be free of grease and soap.
Carry out fiv
...

NORME ISO
INTERNATIONALE 23223
Première édition
2021-07
Chaussures de ski pour skis alpins
dotées de semelles de marche
améliorées — Zone de contact avec les
fixations de ski alpin — Exigences et
méthodes d’essai
Alpine ski boots with improved walking soles — Interface with alpine
ski-bindings – Requirements and test methods
Numéro de référence
ISO 23223:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 23223:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 23223:2021(F)
Sommaire Page

Introduction ................................................................................................................................................................................................................................iv

Avant-propos ................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences et méthodes d’essai ............................................................................................................................................................... 2

4.1 Généralités .................................................................................................................................................................................................. 2

4.2 Dimensions et régularité ................................................................................................................................................................ 2

4.2.1 Dimensions ........................................................................................................................................................................... 2

4.2.2 Planéité..................................................................................................................................................................................... 8

4.3 Conception ...............................................................................................................................................................................................10

4.3.1 Longueur de la semelle ...........................................................................................................................................10

4.3.2 Symétrie ...............................................................................................................................................................................10

4.3.3 Chants du ski ....................................................................................................................................................................10

4.3.4 Espaces libres ..................................................................................................................................................................14

4.3.5 Surfaces d’appui ............................................................................................................................................................21

4.3.6 Zones de contact............................................................................................................................................................28

4.3.7 Forme de coque ..............................................................................................................................................................31

4.3.8 Point de montage ..........................................................................................................................................................32

4.3.9 Longueur de la semelle ...........................................................................................................................................32

5 Marquage ...................................................................................................................................................................................................................32

6 Informations fournies par le fabricant ......................................................................................................................................33

6.1 Généralités ...............................................................................................................................................................................................33

6.2 Manuel utilisateur .............................................................................................................................................................................33

Annexe A (informative) Système Mondopoint pour les tailles et le marquage des

chaussures de ski ..............................................................................................................................................................................................34

Annexe B (informative) Dimensions et exigences de «deuxième ordre» ....................................................................35

Annexe C (informative) Corps d’essai pour l’essai dimensionnel de l’espace libre à la fixation ........37

Annexe D (normative) Gabarit d’essai pour la vérification dimensionnelle ...........................................................40

Bibliographie ...........................................................................................................................................................................................................................42

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 23223:2021(F)

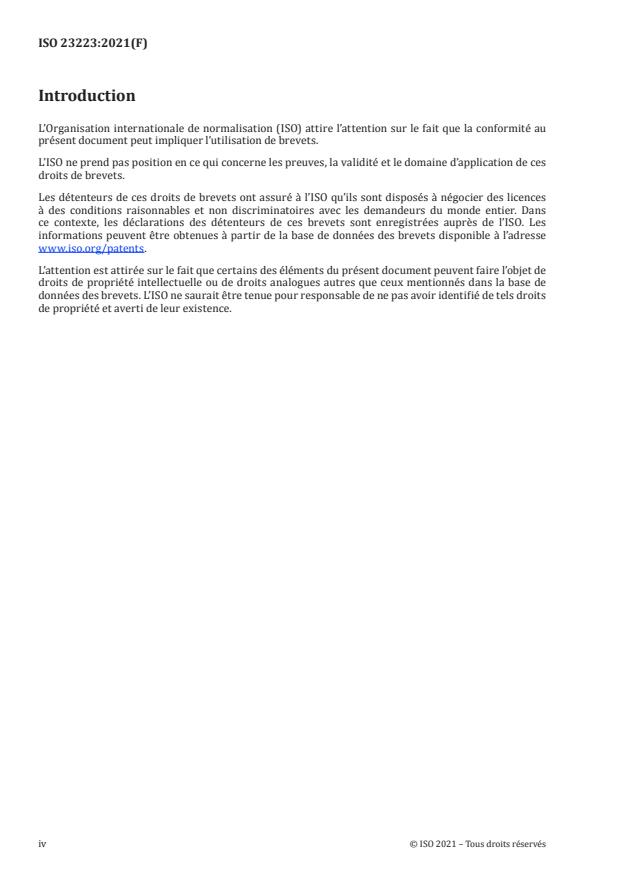

Introduction

L’Organisation internationale de normalisation (ISO) attire l’attention sur le fait que la conformité au

présent document peut impliquer l’utilisation de brevets.

L’ISO ne prend pas position en ce qui concerne les preuves, la validité et le domaine d’application de ces

droits de brevets.

Les détenteurs de ces droits de brevets ont assuré à l’ISO qu’ils sont disposés à négocier des licences

à des conditions raisonnables et non discriminatoires avec les demandeurs du monde entier. Dans

ce contexte, les déclarations des détenteurs de ces brevets sont enregistrées auprès de l’ISO. Les

informations peuvent être obtenues à partir de la base de données des brevets disponible à l’adresse

www .iso .org/ patents.

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues autres que ceux mentionnés dans la base de

données des brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits

de propriété et averti de leur existence.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 23223:2021(F)

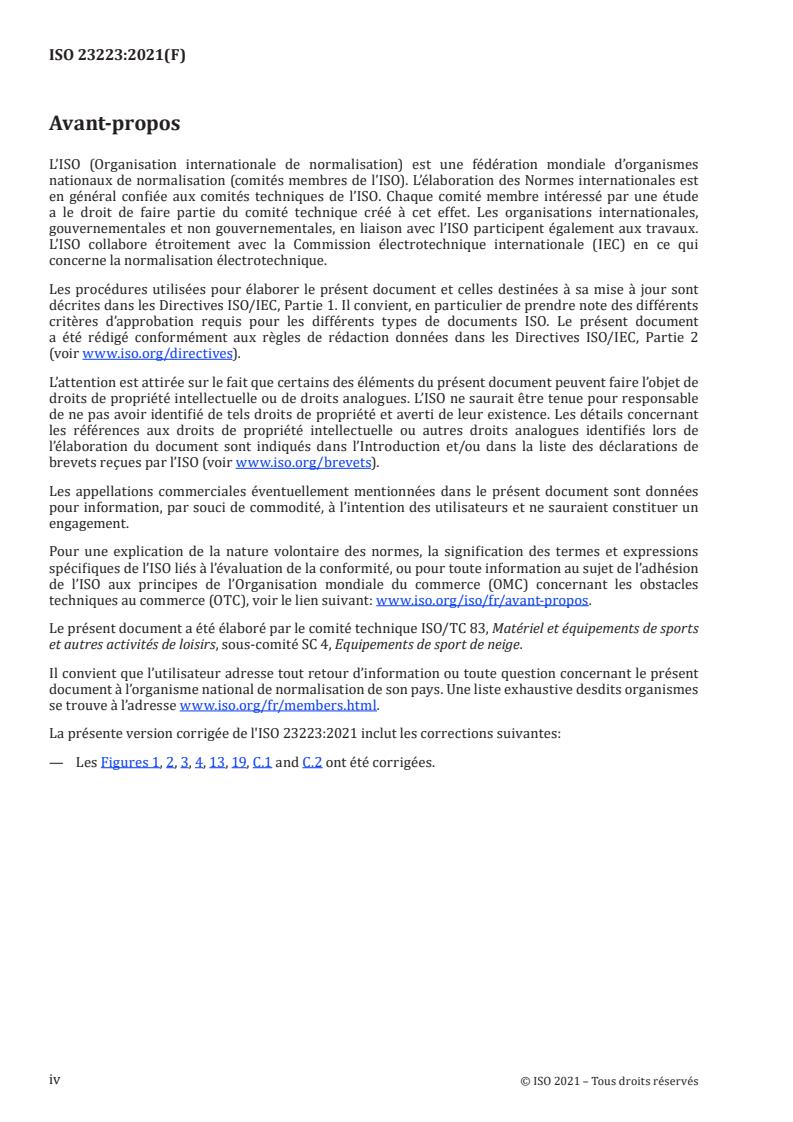

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant-propos.

Le présent document a été élaboré par le comité technique ISO/TC 83, Matériel et équipements de sports

et autres activités de loisirs, sous-comité SC 4, Equipements de sport de neige.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 23223:2021(F)
Chaussures de ski pour skis alpins dotées de semelles de
marche améliorées — Zone de contact avec les fixations de
ski alpin — Exigences et méthodes d’essai
1 Domaine d’application

Le présent document spécifie les exigences, les méthodes d’essai et le marquage des chaussures de

ski pour skis alpins dotées de semelles de marche améliorées qui sont utilisées avec les systèmes de

fixation de ski alpin pour semelles de marche améliorées où le maintien s’effectue à l’avant et au talon

de la chaussure et dont le fonctionnement convenable du déclenchement dépend des dimensions et de la

conception des zones de contact.

Les chaussures de ski pour skis alpins dotées de semelles de marche améliorées sont destinées à fournir

un meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin conçues pour

les semelles de marche améliorées.

Le présent document est applicable aux chaussures de ski de pointure 15,0 et plus (Types A (adultes) et

C (enfants)) dans le système Mondopoint (voir l’Annexe A).
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).

ISO 527-1, Plastiques — Détermination des propriétés en traction — Partie 1: Principes généraux

ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d'essai des

plastiques pour moulage et extrusion
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications

ISO 868, Plastiques et ébonite — Détermination de la dureté par pénétration au moyen d'un duromètre

(dureté Shore)

ISO 1183 (toutes les parties), Plastiques — Méthodes de détermination de la masse volumique des

plastiques non alvéolaires

ISO 2039-1, Plastiques — Détermination de la dureté — Partie 1: Méthode de pénétration à la bille

ISO 11088, Ensemble ski/fixation/chaussure (SFC) pour skis alpins — Montage, réglage et contrôle

ISO 13993, Pratique pour la location dans les commerces de matériel de ski —Échantillonnage et contrôle

des ensembles complets ou incomplets ski/fixation/chaussure dans les applications de location

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;

© ISO 2021 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 23223:2021(F)
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
3.1
zone de contact
partie de la chaussure de ski prévue pour entrer en contact avec la fixation
3.2
zone de contact avant

partie de la chaussure de ski prévue pour entrer en contact avec la fixation avant

3.3
zone de contact arrière

partie de la chaussure de ski prévue pour entrer en contact avec la fixation arrière

3.4
espace libre

espace prévu pour éviter le contact entre la chaussure de ski et la fixation, particulièrement durant le

chaussage/déchaussage ou le déclenchement
3.5
surfaces d’appui

surfaces avant et arrière de la semelle de la chaussure qui sont en contact avec les fixations de ski

3.6
plan médian

plan longitudinal passant par le milieu de la semelle et perpendiculaire à la surface d’appui

3.7
frein de ski
dispositif d’arrêt du ski après le déclenchement de la fixation
3.8
semelle de marche

semelle conçue avec des matériaux durs et souples et dotée d’un profil optimisé, destinée à fournir un

meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin

3.9
zone de glissement
zone des surfaces d’appui ayant un coefficient de frottement faible
4 Exigences et méthodes d’essai
4.1 Généralités

Si aucune méthode d’essai particulière n’est préconisée, contrôler les caractéristiques de manière

appropriée, par exemple par mesurage.

Sauf indications contraires, réaliser l’essai en atmosphère normale 23/50 conformément à l’ISO 554

avec les tolérances habituelles.

Un corps d’essai pour l’essai dimensionnel de l’espace libre à la fixation est défini à l’Annexe C.

4.2 Dimensions et régularité
4.2.1 Dimensions

L’avant et le talon de la chaussure doivent être conformes aux Figure 1, Figure 2, Figure 3, Figure 4 et

Figure 5.
2 © ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 23223:2021(F)

Toutes les dimensions doivent se situer dans les tolérances indiquées. Cependant, la pertinence en

matière de sécurité est d’une importance variable selon les dimensions indiquées.

Les mesurages dans le gabarit doivent être réalisés avec une précharge de 100 N et 50 N pour le Type A

et le Type C respectivement, en insérant dans la chaussure de ski en elle-même un cylindre en acier.

Pour certaines dimensions (pour les dimensions de deuxième ordre, voir l’Annexe B), un écart par

rapport aux tolérances peut être accepté, pour autant que les exigences suivantes soient respectées:

a) les écarts doivent rester exceptionnels;
b) les écarts doivent être faibles;

c) il ne doit pas y avoir de problèmes fonctionnels avec les fixations du marché et les fixations

critiques;

d) les tolérances doivent être respectées à la plus proche occasion (par exemple lors d’une réfection

d’outil).

Les dimensions des chaussures de ski dotées d’inserts utilisant des fixations à broches sont données

dans le présent document.
© ISO 2021 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
L longueur de la semelle
L longueur du talon
Zone de glissement conformément à 4.3.5.1.
Surface d’appui.

Surface dans laquelle s’applique la tolérance de perpendicularité (voir 4.3.3.1).

Partie du composant souple renfoncé qui n’est pas en contact avec la fixation.
L < 300 ≥ 300
L ≥ 100 ≥ 110

NOTE Les zones grisées, de même que les zones repérées par la lettre c, sont les surfaces pour lesquelles la

tolérance de planéité et les dimensions 19 ± 0,75 et 30,5 +2/-1 s’appliquent.
Figure 1 — Dimensions de l’avant et du talon de la chaussure, Type A
4 © ISO 2021 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres

NOTE Certaines de ces mesures correspondent à des mesures de deuxième ordre, voir l’Annexe B.

Figure 2 — Dimensions détaillées de la chaussure, Type A

La Figure 2 fournit toutes les dimensions clés (nominales) pour fabriquer de nouvelles chaussures.

Le gabarit (voir l’Annexe C) peut être utilisé pour vérifier si une chaussure est conforme au présent

document.
© ISO 2021 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Légende
Zone de glissement conformément à 4.3.5.1.
Surface d’appui.

Surface dans laquelle s’applique la tolérance de perpendicularité (voir 4.3.3.1).

Partie du composant souple renfoncé qui n’est pas en contact avec la fixation.
L longueur de la semelle

NOTE Les zones grisées, de même que les zones désignées par la note de bas de page c, sont les surfaces pour

lesquelles la tolérance de planéité et les dimensions 16,5 et 28 ± 1 s’appliquent.

−05,
Figure 3 — Dimensions de l’avant et du talon de la chaussure, Type C
6 © ISO 2021 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres

NOTE Certaines de ces mesures correspondent à des mesures de deuxième ordre, voir l’Annexe B.

Figure 4 — Dimensions détaillées de la chaussure, Type C

La Figure 4 fournit toutes les dimensions clés (nominales) pour fabriquer de nouvelles chaussures.

Le gabarit (voir l’Annexe C) peut être utilisé pour vérifier si une chaussure est conforme au présent

document.
© ISO 2021 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Légende

Zone de glissement avec les exigences relatives aux surfaces d’appui conformément à 4.3.5.

Composant souple.

Le composant souple situé dans la zone de glissement doit être plus profond que la zone de glissement d’au

moins 0,3 mm.
Figure 5 — Zone de contact avant et zone ski/marche, Type A et Type C
4.2.2 Planéité
4.2.2.1 Exigence

Les mesures sur chaque côté du plan médian ne doivent pas différer de plus de 0,7 mm pour le Type A

et de 0,6 mm pour le Type C. La précharge (F) doit être de 100 N et de 50 N pour le Type A et le Type C

respectivement, à une distance (L) de 75 mm pour le Type A et de 64 mm pour le Type C. Appliquer la

précharge pendant une durée minimale de 1 minute avant de commencer le mesurage.
4.2.2.2 Méthode d’essai

La chaussure échantillon doit être placée comme décrit à la Figure 6. La direction x se mesure dans

le sens de la longueur de la chaussure et à partir de l’extrémité avant ou arrière, respectivement pour

l’avant ou le talon de la chaussure. La direction y se mesure à partir du plan médian dans le sens de la

largeur de la chaussure. La hauteur doit être mesurée avec un indicateur situé de chaque côté du plan

médian (direction y positive et négative).

Dans la zone de l’avant de la chaussure, les quatre points de mesurage sont situés à:

— Type A: x = 32 mm et x = 42 mm avec y = ± 25 mm, voir la Figure 7; et
— Type C: x = 27 mm et x = 37 mm avec y = ± 22 mm.
8 © ISO 2021 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO 23223:2021(F)

Dans la zone du talon de la chaussure, quatre points de mesurage doivent être déterminés entre 25 mm

et 60 mm à partir du talon et entre:
— Type A: 20 mm à 30 mm à partir du plan médian; et
— Type C: 18 mm à 28 mm à partir du plan médian;

comme indiqué dans la zone hachurée de la Figure 7 (pour le Type A). Les points doivent être symétriques

2 par 2 par rapport au plan médian. Les points doivent se situer dans une zone qui correspond à la

surface de la semelle (c’est-à-dire pas dans un cran de la semelle).
Dimensions en millimètres
Légende
1 indicateur - appareillage de mesure de la planéité
2 chaussure échantillon
3 zone de l’avant de la chaussure
4 zone du talon de la chaussure
F précharge
L distance du point de précharge
Figure 6 — Configuration de l’essai de planéité
© ISO 2021 – Tous droits réservés 9
---------------------- Page: 14 ----------------------
ISO 23223:2021(F)

Figure 7 — Présentation détaillée des zones soumises à l’essai de planéité pour le Type A

4.3 Conception
4.3.1 Longueur de la semelle

Les longueurs de semelle d’une paire de chaussures de ski ne doivent pas différer de plus de 2 mm entre

elles.
4.3.2 Symétrie

Les dimensions de la semelle dans les zones de contact à l’avant et au talon doivent être symétriques

par rapport au plan médian, avec un écart admissible de 1 mm.
4.3.3 Chants du ski
4.3.3.1 Zone de contact avant de la chaussure

Les chants de la semelle à la zone de contact avant, sur une distance d’au moins 25 mm par rapport à

l’extrémité avant, doivent être perpendiculaires à la surface d’appui, avec un écart admissible de 1 mm

vers l’intérieur ou l’extérieur.
10 © ISO 2021 – Tous droits réservés
---------------------- Page: 15 ----------------------
ISO 23223:2021(F)

Si les chants de la semelle sont en deux parties, aucune zone de la partie basse ne doit faire saillie au-

delà du profil de la partie supérieure.
Des découpes conformément à la Figure 8 peuvent être utilisées.

Autour de l’orifice, des matériaux différents de la coque peuvent être utilisés s’ils ne dépassent pas à

l’extérieur de la surface de la coque.
Dimensions en millimètres

Figure 8 — Chaussure de Type A avec la position et les dimensions d’un exemple de découpes

autorisées dans la zone de contact avant
4.3.3.2 Zone de contact arrière de la chaussure

Les chants latéraux de la semelle à la zone de contact arrière de la chaussure sur une distance d’au

moins:
— Type A: 70 mm; et
— Type C: 50 mm;

à partir de l’extrémité de la zone de contact arrière, doivent être perpendiculaires à la surface d’appui

ou avoir une dépouille entre 0° et 10° vers l’intérieur ou l’extérieur sur une hauteur de 14 mm.

Aucune partie de la semelle ne doit dépasser la limite latérale de 10° sur une hauteur maximale de

14 mm, entre:
— Type A: 70 mm et 85 mm; et
— Type C: 50 mm et 65 mm.

Si des gorges latérales de plus de 2 mm de profondeur sont présentes au talon, voir la Figure 9, des

nervures telles que représentées à la Figure 10 doivent subsister.

D’autres configurations de gorges sont autorisées si elles respectent les dimensions indiquées à la

Figure 9, la Figure 10 et la Figure 11.
© ISO 2021 – Tous droits réservés 11
---------------------- Page: 16 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Dimension Type A Type C
h ≥ 9 ≥ 7
Figure 9 — Gorges latérales à l’extrémité arrière
12 © ISO 2021 – Tous droits réservés
---------------------- Page: 17 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Dimension Type A Type C
b 45 ± 1 40 ± 1
Figure 10 — Nervures latérales l’extrémité arrière
© ISO 2021 – Tous droits réservés 13
---------------------- Page: 18 ----------------------
ISO 23223:2021(F)
Légende
(A) 12,8 mm 0/-1
(B) 13 mm 0/+2
(X) ≥ 6,5 mm (renforcé par du métal)
(Y) (7 ± 0,5) mm
(Z) (25,5 + 6/-0) mm

Figure 11 — Chaussure de Type A avec la position et les dimensions d’un exemple de découpes

autorisées dans la zone de contact arrière
4.3.4 Espaces libres
4.3.4.1 Avant de la chaussure
4.3.4.1.1 Généralités
La coque à l’avant de la chaussure le long des arcs de rayon:
— Type A: (41,5 ± 3,5) mm; et
— Type C: (35 ± 3) mm;
ne doit pas empiéter sur l’espace libre 1, voir la Figure 12.
14 © ISO 2021 – Tous droits réservés
---------------------- Page: 19 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Type
A C
Dimension
min. min.
h 33 29
h 100 80
l 50 44
Légende
1 chaussure échantillon
2 cône
Espace libre 1.
Espace libre 2.
Figure 12 — Espaces libres à l’avant de la chaussure
© ISO 2021 – Tous droits réservés 15
---------------------- Page: 20 ----------------------
ISO 23223:2021(F)
Dans l’espace libre 2 (voir Figure 12), les arcs de rayon:
— Type A: 41,5 mm ± 3,5 mm; et
— Type C: 35 mm ± 3 mm;

(voir la Figure 1 et la Figure 3, coupe A-A) doivent se prolonger sans discontinuité, offrant une transition

progressive des arcs vers les côtés de la tige, entre:
— Type A: 25 mm et 50 mm; et
— Type C: 25 mm et 44 mm.

Cette condition est remplie lorsque la courbe de la coque reste convexe (conformément à la Figure 13)

dans les plans horizontal et vertical à l’intérieur de l’espace libre 2. Des discontinuités sont toutefois

autorisées si elles n’empêchent pas le déclenchement de la fixation.
Les deux côtés de la chaussure n’ont pas besoin d’être symétriques.
Dimensions en millimètres
Figure 13 — Courbure de la tige dans l’espace libre 2 (exemples)
4.3.4.1.2 Méthode d’essai

Placer la chaussure dans le gabarit d’essai conformément à l’Annexe D. Faire coulisser le corps d’essai

(voir la Figure 14 et la Figure 15) sur le plan de l’avant vers la zone de contact avant. Vérifier si l’épaisseur

de la semelle dépasse la valeur maximale de:
— Type A: 19,75 mm; et
— Type C: 17,5 mm;
et si l’exigence concernant l’espace libre pour la fixation est satisfaite.
16 © ISO 2021 – Tous droits réservés
---------------------- Page: 21 ----------------------
ISO 23223:2021(F)

Placer la semelle de la chaussure dans le gabarit d’essai, amener la partie supérieure de la semelle de

la chaussure de Type A à une hauteur de 19,75 mm en plaçant des cales sous la zone de glissement de

la chaussure puis vérifier si les exigences relatives à l’espace libre sont satisfaites en posant le corps

d’essai conformément à la Figure 14.

Placer la semelle de la chaussure dans le gabarit d’essai, amener la partie supérieure de la semelle de

la chaussure de Type C à une hauteur de 17,5 mm en plaçant des cales sous la zone de glissement de

la chaussure puis vérifier si les exigences relatives à l’espace libre sont satisfaites en posant le corps

d’essai conformément à la Figure 15.

Cette méthode d’essai est présentée à titre d’exemple, d’autres configurations permettant le contrôle

des espaces libres peuvent être utilisées, dans la mesure où elles respectent les spécifications relatives

à l’espace libre définies en 4.3.4.1.
Dimensions en millimètres
Légende
1 cônes concentriques
Figure 14 — Corps d’essai pour l’espace libre à l’avant de la chaussure, Type A
© ISO 2021 – Tous droits réservés 17
---------------------- Page: 22 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Légende
1 cônes concentriques
Figure 15 — Corps d’essai pour l’espace libre à l’avant de la chaussure, Type C
4.3.4.2 Arrière de la chaussure
La coque à l’arrière de la chaussure le long des arcs de rayons:
— Type A: 35 mm; et
— Type C: (27 ± 3) mm;

ne doit pas empiéter sur les espaces libres 3 et 4 (voir la Figure 16), réservés à la fixation de ski ainsi

qu’à la manipulation de la chaussure et de la fixation.
18 © ISO 2021 – Tous droits réservés
---------------------- Page: 23 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Type
Dimension
A C
h 6 min. 5 min.
h 105 90
la coque soit symé-
trique par rapport 50 45
au plan médian
Légende
1 chaussure échantillon
2 cône
Espace libre 3, pour la manipulation de la chaussure et de la fixation.
Espace libre 4, pour les fixations de ski.

Figure 16 — Espace libre et zone de contact arrière pour fixations de ski au talon de la

chaussure
4.3.4.2.1 Méthode d’essai
Placer la chaussure avec la partie arrière:
— Type A: ≥ 100 mm; ou
— Type C: ≥ 80 mm;

dans le gabarit d’essai. Poser le corps d’essai sur le bloc support (voir la Figure 17 et la Figure 18). En

utilisant des blocs adaptés à la valeur fixée et aux limites de tolérance relatives à la hauteur de l’arrière

de la semelle:
— Type A: (30,5 + 2/-1) mm; ou
— Type C: (28 ± 1) mm;
un contrôle peut être effectué pour confirmer si cette dimension est respectée.

Cette méthode d’essai est présentée à titre d’exemple, d’autres configurations permettant le contrôle

des espaces libres peuvent être utilisées, dans la mesure où elles respectent les spécifications relatives

à l’espace libre définies en 4.3.4.2.
© ISO 2021 – Tous droits réservés 19
---------------------- Page: 24 ----------------------
ISO 23223:2021(F)
Dimensions en millimètres
Légende
1 cône (concentrique avec le cylindre)
2 cylindre
3 blocs supports, où:
h = 29,6 mm
h = 30,6 mm
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 23223
ISO/TC 83/SC 4
Alpine ski boots with improved
Secretariat: ASI
walking soles — Interface with
Voting begins on:
2021­03­01 alpine ski-bindings – Requirements
and test methods
Voting terminates on:
2021­04­26
Chaussures de ski pour skis alpins dotées de semelles de marche
améliorées — Zone de contact avec les fixations de ski alpin —
Exigences et méthodes d’essai
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 23223:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 23223:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 23223:2021(E)
Contents Page

Introduction ................................................................................................................................................................................................................................iv

Foreword ..........................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Requirements and test methods .......................................................................................................................................................... 2

4.1 General ........................................................................................................................................................................................................... 2

4.2 Dimensions and evenness ............................................................................................................................................................. 2

4.2.1 Dimensions ........................................................................................................................................................................... 2

4.2.2 Evenness ................................................................................................................................................................................. 7

4.3 Design ............................................................................................................................................................................................................. 9

4.3.1 Sole length ............................................................................................................................................................................. 9

4.3.2 Symmetry ............................................................................................................................................................................... 9

4.3.3 Side walls ................................................................................................................................................................................ 9

4.3.4 Free spaces .........................................................................................................................................................................13

4.3.5 Bearing surfaces ............................................................................................................................................................20

4.3.6 Interfaces .............................................................................................................................................................................26

4.3.7 Style of boot shell .........................................................................................................................................................30

4.3.8 Mounting point ...............................................................................................................................................................31

4.3.9 Sole length ..........................................................................................................................................................................31

5 Marking .......................................................................................................................................................................................................................31

6 Information supplied by the manufacturer ..........................................................................................................................31

6.1 General ........................................................................................................................................................................................................31

6.2 User manual ............................................................................................................................................................................................32

Annex A (informative) Mondopoint system ski-boot sizing and marking ..................................................................33

Annex B (informative) Dimensions and requirements of “2 degree” .........................................................................34

Annex C (informative) Test body for dimensional test of free space to binding...................................................36

Annex D (normative) Test gauge for dimensional check ..............................................................................................................39

Bibliography .............................................................................................................................................................................................................................41

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 23223:2021(E)
Introduction

The International Organization for Standardization (ISO) draws attention to the fact that it is claimed

that compliance with this document may involve the use of a patent.

ISO take no position concerning the evidence, validity and scope of this patent right.

The holder of this patent right has assured ISO that he/she is willing to negotiate licences under

reasonable and non-discriminatory terms and conditions with applicants throughout the world. In

this respect, the statement of the holder of this patent right is registered with ISO. Information may be

obtained from the patent database available at www .iso .org/ patents.

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights other than those in the patent database. ISO shall not be held responsible for identifying

any or all such patent rights.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 23223:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 83, Sports and other recreational facilities

and equipment, Subcommittee SC 4, Snowsports equipment.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 23223:2021(E)
Alpine ski boots with improved walking soles — Interface
with alpine ski-bindings – Requirements and test methods
1 Scope

This document specifies requirements, test methods and marking for alpine ski-boots with improved

walking soles that are used with systems of alpine ski-bindings for improved walking soles with

attachment at the boot front and boot rear, the proper release function of which depends on the

dimensions and design of the interfaces.

Alpine ski boots with improved walking soles are intended to a better walkability without affecting the

function of the alpine ski binding designed for improved walking soles.

This document is applicable to ski-boots of sizes 15,0 and larger (Types A (Adults) and C (Children)) in

the Mondo point system (see Annex A).
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 527­1, Plastics — Determination of tensile properties — Part 1: General principles

ISO 527­2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and

extrusion plastics
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications

ISO 868, Plastics and ebonite — Determination of indentation hardness by means of a durometer (Shore

hardness)

ISO 1183 (all parts), Plastics — Methods for determining the density and relative density of non-cellular

plastics

ISO 2039­1, Plastics — Determination of hardness — Part 1: Ball indentation method

ISO 11088, Alpine ski/binding/boot (S-B-B) system — Assembly, adjustment and inspection

ISO 13993, Rental ski shop practice — Sampling and inspection of complete and incomplete alpine ski-

binding-boot systems in rental applications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
interface
part of the ski­boot intended to be in contact with the ski­binding
© ISO 2021 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/FDIS 23223:2021(E)
3.2
front interface
part of the ski­boot intended to be in contact with the front binding
3.3
rear interface
part of the ski­boot intended to be in contact with the rear binding
3.4
free space

space intended to avoid contact between ski-boot and binding, especially during step in/step out or release

3.5
bearing surfaces

front and rear surfaces of the boot sole that are in contact with the ski binding

3.6
median plane
middle plane of the sole, longitudinal and perpendicular to the bearing surface
3.7
ski-brake
device to stop the ski after release of the binding
3.8
walking sole

sole with hard and soft materials and an optimized profile, intended to a better walkability without

affecting the function of the alpine ski binding
3.9
low-friction zone
area of the bearing surfaces that have a low-friction coefficient
4 Requirements and test methods
4.1 General

If no specific test method is indicated, check the characteristics as appropriate, e.g. by measurement.

If not otherwise indicated, execute the testing under standard atmosphere 23/50 in accordance with

ISO 554 with ordinary tolerances.
A test body for dimensional test of free space to binding is defined in Annex C.
4.2 Dimensions and evenness
4.2.1 Dimensions

The boot toe and heel shall conform with Figure 1, Figure 2, Figure 3, Figure 4 and Figure 5.

All dimensions shall be within the indicated tolerances. However, relevance to safety varies in

importance depending on the indicated dimensions.

Measurements in gauge shall be done with a preload of 100 N and 50 N for Type A and Type C

respectively, by inserting into the ski-boot itself a steel cylinder.

Looking at several dimensions (for dimensions of the 2 degree, see Annex B) a deviation from the

tolerances may be accepted, provided that the following requirements are respected:

a) The deviations shall remain exceptional.
2 © ISO 2021 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/FDIS 23223:2021(E)
b) The deviations shall be small.

c) No limitations of function shall arise with all marketable and critical bindings.

d) The tolerances shall be respected at the next possible chance (e.g. reconstruction of a tool).

Dimensions for boots with inserts working with pin bindings are given in this document.

Dimensions in millimetres
L sole length
L heel length
Low­friction zone in accordance with 4.3.5.1.
Bearing surface.
Area in which the tolerance of perpendicularity is valid (see 4.3.3.1).
Section of recessed soft component not in contact with the binding.
© ISO 2021 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/FDIS 23223:2021(E)
L <300 ≥300
L ≥100 ≥110

NOTE Shaded areas including areas with index c are those in which the tolerances of evenness and the

dimensions 19 ± 0,75 and 30,5 +2/­1 are valid.
Figure 1 — Dimensions of boot toe and heel, Type A
Dimensions in millimetres
NOTE Some of these measurements are of 2 degree, see Annex B.
Figure 2 — Detailed dimensions of boot, Type A

Figure 2 provides all the key dimensions (nominal) to build new boots. The gauge (see Annex C) can be

used to check whether a boot is in conformity with this document.
4 © ISO 2021 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Key
Low­friction zone in accordance with 4.3.5.1.
Bearing surface.
Area in which the tolerance of perpendicularity is valid (see 4.3.3.1).
Section of recessed soft component not in contact to binding.
L sole length

NOTE Shaded areas, including areas designated by footnote c, are those in which the tolerances of evenness

and the dimensions 16,5 and 28 ± 1 are valid.
−05,
Figure 3 — Dimensions of boot toe and heel, Type C
© ISO 2021 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
NOTE Some of these measurements are of 2 degree, see Annex B.
Figure 4 — Detailed dimensions of boot, Type C

Figure 4 provides all the key dimensions (nominal) to build new boots. The gauge (see Annex C) can be

used to check whether a boot is in conformity with this document.
6 © ISO 2021 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Key

Low-friction zone with requirement for bearing surfaces in accordance with 4.3.5.

Soft component.

The soft component in the low­friction zone shall be at least 0,3 mm deeper than the low­friction zone.

Figure 5 — Toe interface and ski–walk area Type A and Type C
4.2.2 Evenness
4.2.2.1 Requirement

Measurements on each side of median plane shall not differ by more than 0,7 mm for Type A and 0,6 mm

for Type C. The preload (F) shall be of 100 N and 50 N for Type A and Type C respectively, at a distance

(L) of 75 mm for Type A and 64 mm for Type C. Apply the preload for minium 1 minute before the

measurement is started.
4.2.2.2 Test method

The sample boot shall be placed as described in Figure 6. The x direction is along the boot length and is

measured from boot tip or rear, for toe or heel area respectively. Y direction is measured from median

plane along boot width. Height shall be measured with an indicator on each side of the median plane

(positive and negative y direction).
In the toe area the four measurements points are located at
— Type A: x = 32 mm and x = 42 mm with y = ± 25 mm, see Figure 7, and
— Type C: x = 27 mm and x = 37 mm with y = ± 22 mm

In the heel area four measurement points shall be selected within 25 mm and 60 mm from the heel,

and within
— Type A: 20 mm to 30 mm from the median plane, and
— Type C: 18 mm to 28 mm from the median plane
© ISO 2021 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO/FDIS 23223:2021(E)

as shown in the hatched area in Figure 7 (for Type A). The points shall be symmetrical 2 by 2 with

respect to the median plane. The points shall be in a zone, which is at the surface of the sole (i.e. not in

a notch).
Dimensions in millimetres
Key
1 indicator – evenness measurement apparatus
2 sample boot
3 toe area
4 heel area
F preload
L distance of preload point
Figure 6 — Evenness test set up
8 © ISO 2021 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/FDIS 23223:2021(E)
Figure 7 — Evenness test detailed zones for Type A
4.3 Design
4.3.1 Sole length

The sole lengths of the two ski-boots in a pair shall not differ by more than 2 mm.

4.3.2 Symmetry

The sole dimensions in the toe and heel interface areas shall be symmetrical about the median plane

within an admissible deviation of 1 mm.
4.3.3 Side walls
4.3.3.1 Boot front interface

The side walls of the sole at the boot front interface, up to a distance of at least 25 mm from the front end,

shall be perpendicular to the bearing surface within an admissible inward — outward deviation of 1 mm.

If the side walls of the sole are built in two parts, it shall be ensured that no part of the lower area of the

sole protrudes beyond the upper profile.
© ISO 2021 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO/FDIS 23223:2021(E)
Cut­outs in accordance with Figure 8 may be used.

Around the hole, material different from the shell material may be used if it does not protrude outside

the shell surface
Dimensions in millimetres

Figure 8 — Boot Type A with the position and dimensions of an example for cut outs allowed in

the front interface
4.3.3.2 Boot rear interface

The lateral side walls of the sole at the boot rear interface, up to a distance of at least

— Type A: 70 mm, and
— Type C: 50 mm

from the rear end, shall be perpendicular to the bearing surface, or tapered inwards — outwards

between 0° and 10° up to a height of 14 mm.

No part of the sole shall project beyond the 10° side wall limitation up to a height of 14 mm, between

— Type A: 70 mm and 85 mm, and
— Type C: 50 mm and 65 mm

If lateral grooves of more than 2 mm depth are present at the heel, see Figure 9, supports that at least

confirm with Figure 10 shall remain.

Other configurations of grooves are allowed if they are within dimensions given in Figure 9, Figure 10

and Figure 11.
10 © ISO 2021 – All rights reserved
---------------------- Page: 15 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Dimension Type A Type C
h ≥9 ≥7
Figure 9 — Lateral grooves at rear
© ISO 2021 – All rights reserved 11
---------------------- Page: 16 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Dimension Type A Type C
b 45 ± 1 40 ± 1
Figure 10 — Lateral supports at rear
12 © ISO 2021 – All rights reserved
---------------------- Page: 17 ----------------------
ISO/FDIS 23223:2021(E)
Key
(A) 12,8 mm 0/­1
(B) 13 mm 0/+2
(X) ≥6,5 mm (reinforced by metal)
(Y) (7 ± 0,5) mm
(Z) (25,5 +6/­0) mm

Figure 11 — Boot Type A with the position and dimensions of an example for cut outs allowed in

the rear interface
4.3.4 Free spaces
4.3.4.1 Boot toe
4.3.4.1.1 General
The boot shell in the front of the boot along the arcs with a radius of
— Type A: (41,5 ± 3,5) mm, and
— Type C: (35 ± 3) mm
shall lie outside free space 1, see Figure 12.
© ISO 2021 – All rights reserved 13
---------------------- Page: 18 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Type
A C
Dimension
min. min.
h 33 29
h 100 80
l 50 44
Key
1 sample boot
2 cone
Free space 1.
Free space 2.
Figure 12 — Free spaces at boot toe
Within the free space 2 (see Figure 12), the arcs with radius of
— Type A: 41,5 mm ± 3,5 mm, and
14 © ISO 2021 – All rights reserved
---------------------- Page: 19 ----------------------
ISO/FDIS 23223:2021(E)
— Type C: 35 mm ± 3 mm

(see Figure 1 and Figure 3, section A-A) shall be continued as an arc without discontinuity, providing a

smooth transition to the sides of the shaft, between
— Type A: 25 mm and 50 mm, and
— Type C: 25 mm and 44 mm.

This condition is fulfilled when the curvature of the shell within free space 2 remains convex (in

accordance with Figure 13) in both horizontal and vertical planes. However, discontinuities are

permitted, provided that they do not hinder the releasing movement of the binding.

Symmetry between both sides of the same boot is not required.
Dimensions in millimetres
Figure 13 — Curvature of the shaft in free space 2 (examples)
4.3.4.1.2 Test method

Place the boot in the test gauge in accordance with Annex D. Slide the test body (see Figure 14 and

Figure 15) on the plane from the front over the front interface. Check whether the sole height exceeds

the maximum value of
— Type A: 19,75 mm, and
— Type C: 17,5 mm
and whether the requirement for free space for the binding is met.

Place the boot sole into the test gauge, bring the upper edge of the boot sole Type A to a height of

19,75 mm by placing distance plates under the low-friction zone of the boot, then test if the free space

requirements are met by applying the test body in accordance with Figure 14.
© ISO 2021 – All rights reserved 15
---------------------- Page: 20 ----------------------
ISO/FDIS 23223:2021(E)

Place the boot sole into the test gauge, bring the upper edge of the boot sole Type C to a height of

17,5 mm by placing distance plates under the low-friction zone of the boot then test if the free space

requirements are met by applying the test body in accordance with Figure 15.

This test method is presented as an example, other setups enabling free spaces inspection may be used,

as long as they respect the free space specifications from 4.3.4.1.
Dimensions in millimetres
Key
1 concentric cones
Figure 14 — Test body for the free space at boot toe, Type A
16 © ISO 2021 – All rights reserved
---------------------- Page: 21 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Key
1 concentric cones
Figure 15 — Test body for free space at boot toe, Type C
4.3.4.2 Boot rear
The boot shell at the rear of the boot along the arcs with radius of
— Type A: 35 mm, and
— Type C: (27 ± 3) mm

shall lie outside free spaces 3 and 4 (see Figure 16) available for the ski­binding and for handling boot

and binding.
© ISO 2021 – All rights reserved 17
---------------------- Page: 22 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Type
Dimension
A C
h 6 min. 5 min.
h 105 90
width,
symmetrical
50 45
to the median
plane
Key
1 sample boot
2 cone
Free space 3, for handling boot and binding.
Free space 4, for ski­binding.
Figure 16 — Free space and rear interface for ski-binding at boot heel
4.3.4.2.1 Test method
Place the boot with its rear part
— Type A: ≥ 100 mm, or
— Type C: ≥ 80 mm

in the test gauge. Set the test body (see Figure 17 and Figure 18) on a supporting block. By using blocks

that correspond to the set value and to the tolerance limits of the rear sole height

— Type A: (30,5 + 2/-1) mm, or
— Type C: (28 ± 1) mm
a check can be made as to whether this dimension is met.

This test method is presented as an example, other setups enabling free spaces inspection may be used,

as long as they respect the free space specifications from 4.3.4.2.
18 © ISO 2021 – All rights reserved
---------------------- Page: 23 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Key
1 cone (concentric with the cylinder)
2 cylinder
3 supporting blocks where:
h = 29,6 mm
h = 30,6 mm
h = 32,6 mm
Figure 17 — Test body for free space at rear of boot, Type A
© ISO 2021 – All rights reserved 19
---------------------- Page: 24 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Key
1 cone (concentric with the cylinder)
2 cylinder
3 supporting blocks, where:
h = 27,1 mm
h = 28,1 mm
h = 29,1 mm
Figure 18 — Test body for free space at rear of boot, Type C
4.3.5 Bearing surfaces
4.3.5.1 Low friction zone dimension
The boot sole interface areas shall conform to Figure 19.
There shall be no gaps >1 mm in the toe interface area (see Figure 19).

The recess of the soft component compared to the hard component of the heel interface area shall be

<0,5 mm.
20 © ISO 2021 – All rights reserved
---------------------- Page: 25 ----------------------
ISO/FDIS 23223:2021(E)
Dimensions in millimetres
Key
1 toe low­friction zone and bearing surface
2 heel low­friction zone
Figure 19 — Interface areas
4.3.5.2 Hardness

The soft component of the sole interface shall have a Shore A hardness of at least 65 and maximum 85.

The hard components of the sole interface shall have a minimal hardness of 50 Shore D for both Type A

and Type C. Testing of Shore A and D hardness shall be in accordance with ISO 868.

4.3.5.3 Low-friction zone

The coefficient of dynamic friction between the toe low-friction zone of the boot (see Figure 19) and a

low friction element of polytetrafluoroethylene (PTFE) shall have a maximum value of 0,10 rounded off

to two decimal places. Set up the test in accordance with Figure 20.
© ISO 2021 – All rights reserved 21
---------------------- Page: 26 ----------------------
ISO/FDIS 23223:2021(E)

The coefficient of dynamic friction between the heel low-friction zone of the boot (see Figure 19) and a

low-friction element of polytetrafluoroethylene (PTFE) shall have a maximum value of 0,15 rounded off

to two decimal places. Set up the test in accordance with Figure 22.
4.3.5.3.1 Test method

The coefficient of dynamic friction is determined by the ratio of the force F , which necessary to move

a low­friction element over the low­friction zone of the boot, to the test load F which is applied to the

low­friction element.
4.3.5.3.1.1 Test equipment and conditions
The following test equipment and conditions shall be used:

a) Six sample boots of at least three different sizes, stored for at least 14 days with the last 12 hours of

storage before test under standard atmosphere.

b) Low­friction element, minimum 100 mm long, 15 mm wide, minimum 1 mm thick of peeled

polytetrafluoroethylene (PTFE) with the following characteristics:
3 3
1) density, in accordance with ISO 1183 (all parts), of 2,16 g/cm ± 0,02 g/cm ;

2) strength, in accordance with ISO 527­1 and ISO 527­2 but with a specimen in accordance with

Figure 20, ≥24 N/mm ;
3) strain at break, in accordance with ISO 527-1 and ISO 527-2 of ≥250 %;
4) mean ball-indentation hardness, in accordance with ISO 203
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 23223
ISO/TC 83/SC 4
Chaussures de ski pour skis alpins
Secrétariat: ASI
dotées de semelles de marche
Début de vote:
2021-03-01 améliorées — Zone de contact avec les
fixations de ski alpin — Exigences et
Vote clos le:
2021-04-26
méthodes d’essai
Alpine ski boots with improved walking soles — Interface with alpine
ski-bindings – Requirements and test methods
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 23223:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 23223:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 23223:2021(F)
Sommaire Page

Introduction ................................................................................................................................................................................................................................iv

Avant-propos ................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences et méthodes d’essai ............................................................................................................................................................... 2

4.1 Généralités .................................................................................................................................................................................................. 2

4.2 Dimensions et régularité ................................................................................................................................................................ 3

4.2.1 Dimensions ........................................................................................................................................................................... 3

4.2.2 Planéité..................................................................................................................................................................................... 8

4.3 Conception ...............................................................................................................................................................................................10

4.3.1 Longueur de la semelle ...........................................................................................................................................10

4.3.2 Symétrie ...............................................................................................................................................................................10

4.3.3 Chants du ski ....................................................................................................................................................................10

4.3.4 Espaces libres ..................................................................................................................................................................14

4.3.5 Surfaces d’appui ............................................................................................................................................................21

4.3.6 Zones de contact............................................................................................................................................................28

4.3.7 Forme de coque ..............................................................................................................................................................31

4.3.8 Point de montage ..........................................................................................................................................................32

4.3.9 Longueur de la semelle ...........................................................................................................................................32

5 Marquage ...................................................................................................................................................................................................................32

6 Informations fournies par le fabricant ......................................................................................................................................33

6.1 Généralités ...............................................................................................................................................................................................33

6.2 Manuel utilisateur .............................................................................................................................................................................33

Annexe A (informative) Système Mondopoint pour les tailles et le marquage des

chaussures de ski ..............................................................................................................................................................................................34

Annexe B (informative) Dimensions et exigences de «deuxième ordre» ....................................................................35

Annexe C (informative) Corps d’essai pour l’essai dimensionnel de l’espace libre à la fixation ........37

Annexe D (normative) Gabarit d’essai pour la vérification dimensionnelle ...........................................................40

Bibliographie ...........................................................................................................................................................................................................................42

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 23223:2021(F)
Introduction

L’Organisation internationale de normalisation (ISO) attire l’attention sur le fait que la conformité au

présent document peut impliquer l’utilisation d’un brevet.

L’ISO ne prend pas position en ce qui concerne les preuves, la validité et le domaine d’application de ce

droit de brevet.

Le détenteur de ce droit de brevet a assuré à l’ISO qu’il est disposé à négocier des licences à des

conditions raisonnables et non discriminatoires avec les demandeurs du monde entier. Dans ce contexte,

la déclaration du détenteur de ce brevet est enregistrée auprès de l’ISO. Les informations peuvent être

obtenues à partir de la base de données des brevets disponible à l’adresse www .iso .org/ patents.

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues autres que ceux mentionnés dans la base de

données des brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits

de propriété et averti de leur existence.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 23223:2021(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant-propos.

Le présent document a été élaboré par le comité technique ISO/TC 83, Matériel et équipements de sports

et autres activités de loisirs, sous-comité SC 4, Equipements de sport de neige.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 23223:2021(F)
Chaussures de ski pour skis alpins dotées de semelles de
marche améliorées — Zone de contact avec les fixations de
ski alpin — Exigences et méthodes d’essai
1 Domaine d’application

Le présent document spécifie les exigences, les méthodes d’essai et le marquage des chaussures de

ski pour skis alpins dotées de semelles de marche améliorées qui sont utilisées avec les systèmes de

fixation de ski alpin pour semelles de marche améliorées où le maintien s’effectue à l’avant et au talon

de la chaussure et dont le fonctionnement convenable du déclenchement dépend des dimensions et de la

conception des zones de contact.

Les chaussures de ski pour skis alpins dotées de semelles de marche améliorées sont destinées à fournir

un meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin conçues pour

les semelles de marche améliorées.

Le présent document est applicable aux chaussures de ski de pointure 15,0 et plus (Types A (adultes) et

C (enfants)) dans le système Mondopoint (voir l’Annexe A).
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).

ISO 527-1, Plastiques — Détermination des propriétés en traction — Partie 1: Principes généraux

ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d'essai des

plastiques pour moulage et extrusion
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications

ISO 868, Plastiques et ébonite — Détermination de la dureté par pénétration au moyen d'un duromètre

(dureté Shore)

ISO 1183 (toutes les parties), Plastiques — Méthodes de détermination de la masse volumique des

plastiques non alvéolaires

ISO 2039-1, Plastiques — Détermination de la dureté — Partie 1: Méthode de pénétration à la bille

ISO 11088, Ensemble ski/fixation/chaussure (SFC) pour skis alpins — Montage, réglage et contrôle

ISO 13993, Pratique pour la location dans les commerces de matériel de ski —Échantillonnage et contrôle

des ensembles complets ou incomplets ski/fixation/chaussure dans les applications de location

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

© ISO 2021 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/FDIS 23223:2021(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;

— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
3.1
zone de contact
partie de la chaussure de ski prévue pour entrer en contact avec la fixation
3.2
zone de contact avant

partie de la chaussure de ski prévue pour entrer en contact avec la fixation avant

3.3
zone de contact arrière

partie de la chaussure de ski prévue pour entrer en contact avec la fixation arrière

3.4
espace libre

espace prévu pour éviter le contact entre la chaussure de ski et la fixation, particulièrement durant le

chaussage/déchaussage ou le déclenchement
3.5
surfaces d’appui

surfaces avant et arrière de la semelle de la chaussure qui sont en contact avec les fixations de ski

3.6
plan médian

plan longitudinal passant par le milieu de la semelle et perpendiculaire à la surface d’appui

3.7
frein de ski
dispositif d’arrêt du ski après le déclenchement de la fixation
3.8
semelle de marche

semelle conçue avec des matériaux durs et souples et dotée d’un profil optimisé, destinée à fournir un

meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin

3.9
zone de glissement
zone des surfaces d’appui ayant un coefficient de frottement faible
4 Exigences et méthodes d’essai
4.1 Généralités

Si aucune méthode d’essai particulière n’est préconisée, contrôler les caractéristiques de manière

appropriée, par exemple par mesurage.

Sauf indications contraires, réaliser l’essai en atmosphère normale 23/50 conformément à l’ISO 554

avec les tolérances habituelles.

Un corps d’essai pour l’essai dimensionnel de l’espace libre à la fixation est défini à l’Annexe C.

2 © ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/FDIS 23223:2021(F)
4.2 Dimensions et régularité
4.2.1 Dimensions

L’avant et le talon de la chaussure doivent être conformes aux Figure 1, Figure 2, Figure 3, Figure 4 et

Figure 5.

Toutes les dimensions doivent se situer dans les tolérances indiquées. Cependant, la pertinence en

matière de sécurité est d’une importance variable selon les dimensions indiquées.

Les mesurages dans le gabarit doivent être réalisés avec une précharge de 100 N et 50 N pour le Type A

et le Type C respectivement, en insérant dans la chaussure de ski en elle-même un cylindre en acier.

Pour certaines dimensions (pour les dimensions de deuxième ordre, voir l’Annexe B), un écart par

rapport aux tolérances peut être accepté, pour autant que les exigences suivantes soient respectées:

a) les écarts doivent rester exceptionnels;
b) les écarts doivent être faibles;

c) il ne doit pas y avoir de problèmes fonctionnels avec les fixations du marché et les fixations

critiques;

d) les tolérances doivent être respectées à la plus proche occasion (par exemple lors d’une réfection

d’outil).

Les dimensions des chaussures de ski dotées d’inserts utilisant des fixations à broches sont données

dans le présent document.
© ISO 2021 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
L longueur de la semelle
L longueur du talon
Zone de glissement conformément à 4.3.5.1.
Surface d’appui.

Surface dans laquelle s’applique la tolérance de perpendicularité (voir 4.3.3.1).

Partie du composant souple renfoncé qui n’est pas en contact avec la fixation.
L < 300 ≥ 300
L ≥ 100 ≥ 110

NOTE Les zones grisées, de même que les zones repérées par la lettre c, sont les surfaces pour lesquelles la

tolérance de planéité et les dimensions 19 ± 0,75 et 30,5 +2/-1 s’appliquent.
Figure 1 — Dimensions de l’avant et du talon de la chaussure, Type A
4 © ISO 2021 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres

NOTE Certaines de ces mesures correspondent à des mesures de deuxième ordre, voir l’Annexe B.

Figure 2 — Dimensions détaillées de la chaussure, Type A

La Figure 2 fournit toutes les dimensions clés (nominales) pour fabriquer de nouvelles chaussures.

Le gabarit (voir l’Annexe C) peut être utilisé pour vérifier si une chaussure est conforme au présent

document.
© ISO 2021 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
Légende
Zone de glissement conformément à 4.3.5.1.
Surface d’appui.

Surface dans laquelle s’applique la tolérance de perpendicularité (voir 4.3.3.1).

Partie du composant souple renfoncé qui n’est pas en contact avec la fixation.
L longueur de la semelle

NOTE Les zones grisées, de même que les zones désignées par la note de bas de page c, sont les surfaces pour

lesquelles la tolérance de planéité et les dimensions 16,5 et 28 ± 1 s’appliquent.

−05,
Figure 3 — Dimensions de l’avant et du talon de la chaussure, Type C
6 © ISO 2021 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres

NOTE Certaines de ces mesures correspondent à des mesures de deuxième ordre, voir l’Annexe B.

Figure 4 — Dimensions détaillées de la chaussure, Type C

La Figure 4 fournit toutes les dimensions clés (nominales) pour fabriquer de nouvelles chaussures.

Le gabarit (voir l’Annexe C) peut être utilisé pour vérifier si une chaussure est conforme au présent

document.
© ISO 2021 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
Légende

Zone de glissement avec les exigences relatives aux surfaces d’appui conformément à 4.3.5.

Composant souple.

Le composant souple situé dans la zone de glissement doit être plus profond que la zone de glissement d’au

moins 0,3 mm.
Figure 5 — Zone de contact avant et zone ski/marche, Type A et Type C
4.2.2 Planéité
4.2.2.1 Exigence

Les mesures sur chaque côté du plan médian ne doivent pas différer de plus de 0,7 mm pour le Type A

et de 0,6 mm pour le Type C. La précharge (F) doit être de 100 N et de 50 N pour le Type A et le Type C

respectivement, à une distance (L) de 75 mm pour le Type A et de 64 mm pour le Type C. Appliquer la

précharge pendant une durée minimale de 1 minute avant de commencer le mesurage.
4.2.2.2 Méthode d’essai

La chaussure échantillon doit être placée comme décrit à la Figure 6. La direction x se mesure dans

le sens de la longueur de la chaussure et à partir de l’extrémité avant ou arrière, respectivement pour

l’avant ou le talon de la chaussure. La direction y se mesure à partir du plan médian dans le sens de la

largeur de la chaussure. La hauteur doit être mesurée avec un indicateur situé de chaque côté du plan

médian (direction y positive et négative).

Dans la zone de l’avant de la chaussure, les quatre points de mesurage sont situés à:

— Type A: x = 32 mm et x = 42 mm avec y = ± 25 mm, voir la Figure 7; et
— Type C: x = 27 mm et x = 37 mm avec y = ± 22 mm.
8 © ISO 2021 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO/FDIS 23223:2021(F)

Dans la zone du talon de la chaussure, quatre points de mesurage doivent être déterminés entre 25 mm

et 60 mm à partir du talon et entre:
— Type A: 20 mm à 30 mm à partir du plan médian; et
— Type C: 18 mm à 28 mm à partir du plan médian;

comme indiqué dans la zone hachurée de la Figure 7 (pour le Type A). Les points doivent être symétriques

2 par 2 par rapport au plan médian. Les points doivent se situer dans une zone qui correspond à la

surface de la semelle (c’est-à-dire pas dans un cran de la semelle).
Dimensions en millimètres
Légende
1 indicateur - appareillage de mesure de la planéité
2 chaussure échantillon
3 zone de l’avant de la chaussure
4 zone du talon de la chaussure
F précharge
L distance du point de précharge
Figure 6 — Configuration de l’essai de planéité
© ISO 2021 – Tous droits réservés 9
---------------------- Page: 14 ----------------------
ISO/FDIS 23223:2021(F)

Figure 7 — Présentation détaillée des zones soumises à l’essai de planéité pour le Type A

4.3 Conception
4.3.1 Longueur de la semelle

Les longueurs de semelle d’une paire de chaussures de ski ne doivent pas différer de plus de 2 mm

entre elles.
4.3.2 Symétrie

Les dimensions de la semelle dans les zones de contact à l’avant et au talon doivent être symétriques

par rapport au plan médian, avec un écart admissible de 1 mm.
4.3.3 Chants du ski
4.3.3.1 Zone de contact avant de la chaussure

Les chants de la semelle à la zone de contact avant, sur une distance d’au moins 25 mm par rapport à

l’extrémité avant, doivent être perpendiculaires à la surface d’appui, avec un écart admissible de 1 mm

vers l’intérieur ou l’extérieur.
10 © ISO 2021 – Tous droits réservés
---------------------- Page: 15 ----------------------
ISO/FDIS 23223:2021(F)

Si les chants de la semelle sont en deux parties, aucune zone de la partie basse ne doit faire saillie au-

delà du profil de la partie supérieure.
Des découpes conformément à la Figure 8 peuvent être utilisées.

Autour de l’orifice, des matériaux différents de la coque peuvent être utilisés s’ils ne dépassent pas à

l’extérieur de la surface de la coque.
Dimensions en millimètres

Figure 8 — Chaussure de Type A avec la position et les dimensions d’un exemple de découpes

autorisées dans la zone de contact avant
4.3.3.2 Zone de contact arrière de la chaussure

Les chants latéraux de la semelle à la zone de contact arrière de la chaussure sur une distance d’au moins:

— Type A: 70 mm; et
— Type C: 50 mm;

à partir de l’extrémité de la zone de contact arrière, doivent être perpendiculaires à la surface d’appui

ou avoir une dépouille entre 0° et 10° vers l’intérieur ou l’extérieur sur une hauteur de 14 mm.

Aucune partie de la semelle ne doit dépasser la limite latérale de 10° sur une hauteur maximale de

14 mm, entre:
— Type A: 70 mm et 85 mm; et
— Type C: 50 mm et 65 mm.

Si des gorges latérales de plus de 2 mm de profondeur sont présentes au talon, voir la Figure 9, des

nervures telles que représentées à la Figure 10 doivent subsister.

D’autres configurations de gorges sont autorisées si elles respectent les dimensions indiquées à la

Figure 9, la Figure 10 et la Figure 11.
© ISO 2021 – Tous droits réservés 11
---------------------- Page: 16 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
Dimension Type A Type C
h ≥ 9 ≥ 7
Figure 9 — Gorges latérales à l’extrémité arrière
12 © ISO 2021 – Tous droits réservés
---------------------- Page: 17 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
Dimension Type A Type C
b 45 ± 1 40 ± 1
Figure 10 — Nervures latérales l’extrémité arrière
© ISO 2021 – Tous droits réservés 13
---------------------- Page: 18 ----------------------
ISO/FDIS 23223:2021(F)
Légende
(A) 12,8 mm 0/-1
(B) 13 mm 0/+2
(X) ≥ 6,5 mm (renforcé par du métal)
(Y) (7 ± 0,5) mm
(Z) (25,5 + 6/-0) mm

Figure 11 — Chaussure de Type A avec la position et les dimensions d’un exemple de découpes

autorisées dans la zone de contact arrière
4.3.4 Espaces libres
4.3.4.1 Avant de la chaussure
4.3.4.1.1 Généralités
La coque à l’avant de la chaussure le long des arcs de rayon:
— Type A: (41,5 ± 3,5) mm; et
— Type C: (35 ± 3) mm;
ne doit pas empiéter sur l’espace libre 1, voir la Figure 12.
14 © ISO 2021 – Tous droits réservés
---------------------- Page: 19 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
Type
A C
Dimension
min. min.
h 33 29
h 100 80
l 50 44
Légende
1 chaussure échantillon
2 cône
Espace libre 1.
Espace libre 2.
Figure 12 — Espaces libres à l’avant de la chaussure
© ISO 2021 – Tous droits réservés 15
---------------------- Page: 20 ----------------------
ISO/FDIS 23223:2021(F)
Dans l’espace libre 2 (voir Figure 12), les arcs de rayon:
— Type A: 41,5 mm ± 3,5 mm; et
— Type C: 35 mm ± 3 mm;

(voir la Figure 1 et la Figure 3, coupe A-A) doivent se prolonger sans discontinuité, offrant une transition

progressive des arcs vers les côtés de la tige, entre:
— Type A: 25 mm et 50 mm; et
— Type C: 25 mm et 44 mm.

Cette condition est remplie lorsque la courbe de la coque reste convexe (conformément à la Figure 13)

dans les plans horizontal et vertical à l’intérieur de l’espace libre 2. Des discontinuités sont toutefois

autorisées si elles n’empêchent pas le déclenchement de la fixation.
Les deux côtés de la chaussure n’ont pas besoin d’être symétriques.
Dimensions en millimètres
Figure 13 — Courbure de la tige dans l’espace libre 2 (exemples)
4.3.4.1.2 Méthode d’essai

Placer la chaussure dans le gabarit d’essai conformément à l’Annexe D. Faire coulisser le corps d’essai

(voir la Figure 14 et la Figure 15) sur le plan de l’avant vers la zone de contact avant. Vérifier si l’épaisseur

de la semelle dépasse la valeur maximale de:
— Type A: 19,75 mm; et
— Type C: 17,5 mm;
et si l’exigence concernant l’espace libre pour la fixation est satisfaite.
16 © ISO 2021 – Tous droits réservés
---------------------- Page: 21 ----------------------
ISO/FDIS 23223:2021(F)

Placer la semelle de la chaussure dans le gabarit d’essai, amener la partie supérieure de la semelle de

la chaussure de Type A à une hauteur de 19,75 mm en plaçant des cales sous la zone de glissement de

la chaussure puis vérifier si les exigences relatives à l’espace libre sont satisfaites en posant le corps

d’essai conformément à la Figure 14.

Placer la semelle de la chaussure dans le gabarit d’essai, amener la partie supérieure de la semelle de

la chaussure de Type C à une hauteur de 17,5 mm en plaçant des cales sous la zone de glissement de

la chaussure puis vérifier si les exigences relatives à l’espace libre sont satisfaites en posant le corps

d’essai conformément à la Figure 15.

Cette méthode d’essai est présentée à titre d’exemple, d’autres configurations permettant le contrôle

des espaces libres peuvent être utilisées, dans la mesure où elles respectent les spécifications relatives

à l’espace libre définies en 4.3.4.1.
Dimensions en millimètres
Légende
1 cônes concentriques
Figure 14 — Corps d’essai pour l’espace libre à l’avant de la chaussure, Type A
© ISO 2021 – Tous droits réservés 17
---------------------- Page: 22 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
Légende
1 cônes concentriques
Figure 15 — Corps d’essai pour l’espace libre à l’avant de la chaussure, Type C
4.3.4.2 Arrière de la chaussure
La coque à l’arrière de la chaussure le long des arcs de rayons:
— Type A: 35 mm; et
— Type C: (27 ± 3) mm;

ne doit pas empiéter sur les espaces libres 3 et 4 (voir la Figure 16), réservés à la fixation de ski ainsi

qu’à la manipulation de la chaussure et de la fixation.
18 © ISO 2021 – Tous droits réservés
---------------------- Page: 23 ----------------------
ISO/FDIS 23223:2021(F)
Dimensions en millimètres
Type
Dimension
A C
h 6 min. 5 min.
h 105 90
la coque soit symé-
trique par rapport 50 45
au plan médian
Légende
1 chaussure échantillon
2 cône
Espace libre 3, pour la manipulation de la chaussure et de la fixation.
Espace libre 4, pour les fixations de ski.

Figure 16 — Espace libre et zone de contact arrière pour fixations de ski au talon de la

chaussure
4.3.4.2.1 Méthode d’essai
Placer la chaussure avec la partie arrière:
— Type A: ≥ 100 mm; ou
— Type C: ≥ 80 mm;
dans le gabarit d’essai. Poser le corps d’essai sur le bloc support (voir la Fig
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
