Fluid power systems and components - Cylinder bores and piston rod diameters and area ratios - Metric series

ISO 3320 establishes a metric series of cylinder bores and piston rod diameters for hydraulic and pneumatic cylinders, and it specifies for each pair of diameters a corresponding standard ratio between the useful areas. This International Standard applies only to the dimensional criteria of products manufactured in conformity with this International Standard; it does not apply to their functional characteristics.

Transmissions et composants hydrauliques et pneumatiques - Alésages des vérins et diamètres des tiges de piston et rapports de surface - Série métrique

L'ISO 3320:2013 �tablit une s�rie m�trique d'al�sage de v�rin et de diam�tres de tige de piston pour v�rins hydraulique et pneumatiques, et sp�cifie pour chaque paire de diam�tres un rapport normalis� correspondant entre les zones utiles.
Elle s'applique uniquement aux caract�ristiques dimensionnelles des produits fabriqu�s en conformit� avec celle-ci; elle ne s'applique pas � leurs caract�ristiques fonctionnelles.

Fluidna tehnika - Premeri valjev in batnic ter razmerja delovnih ploščin - Metrska vrsta

General Information

Status
Published
Public Enquiry End Date
28-Feb-2014
Publication Date
13-Feb-2014
Current Stage
6060 - National Implementation/Publication (Adopted Project)
Start Date
04-Feb-2014
Due Date
11-Apr-2014
Completion Date
14-Feb-2014

RELATIONS

Buy Standard

Standard
ISO 3320:2013 - Fluid power systems and components -- Cylinder bores and piston rod diameters and area ratios -- Metric series
English language
4 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
SIST ISO 3320:2014
English language
9 pages
sale 10% off
Preview
sale 10% off
Preview

e-Library read for
1 day
Standard
ISO 3320:2013 - Transmissions et composants hydrauliques et pneumatiques -- Alésages des vérins et diametres des tiges de piston et rapports de surface -- Série métrique
French language
4 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

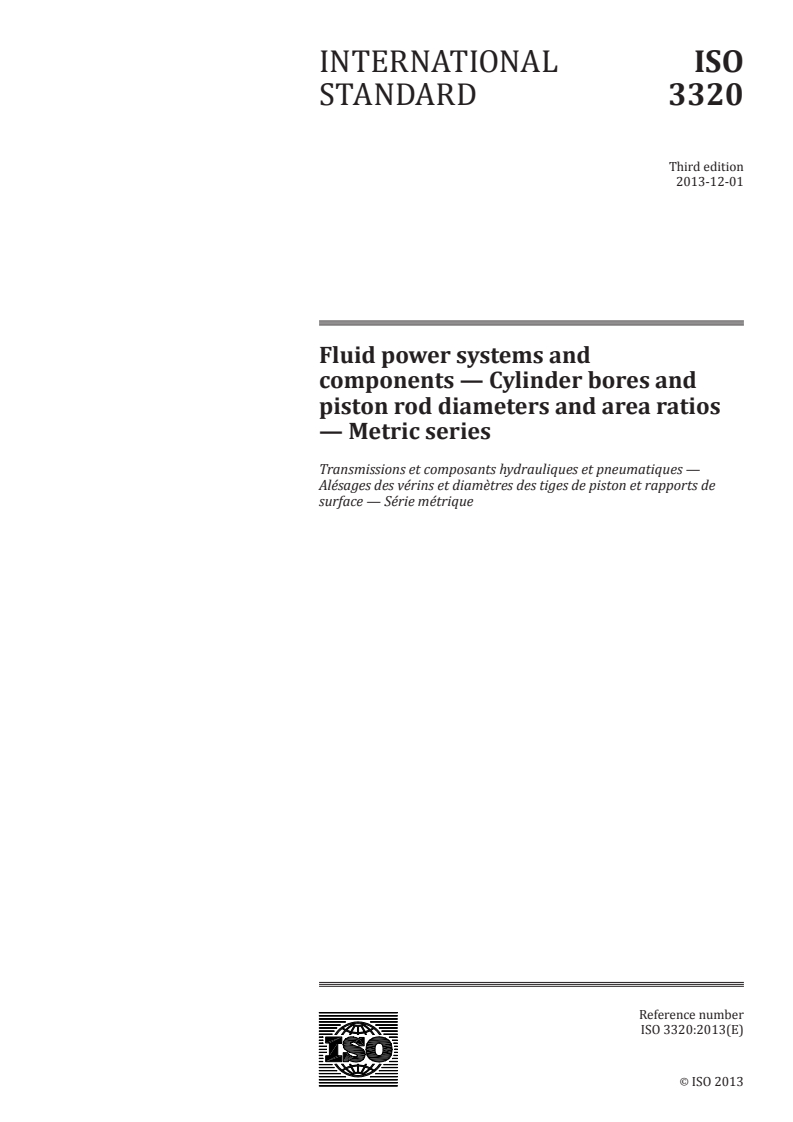

INTERNATIONAL ISO
STANDARD 3320
Third edition
2013-12-01
Fluid power systems and
components — Cylinder bores and
piston rod diameters and area ratios
— Metric series
Transmissions et composants hydrauliques et pneumatiques —
Alésages des vérins et diamètres des tiges de piston et rapports de
surface — Série métrique
Reference number
ISO 3320:2013(E)
ISO 2013
---------------------- Page: 1 ----------------------
ISO 3320:2013(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2013

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3320:2013(E)

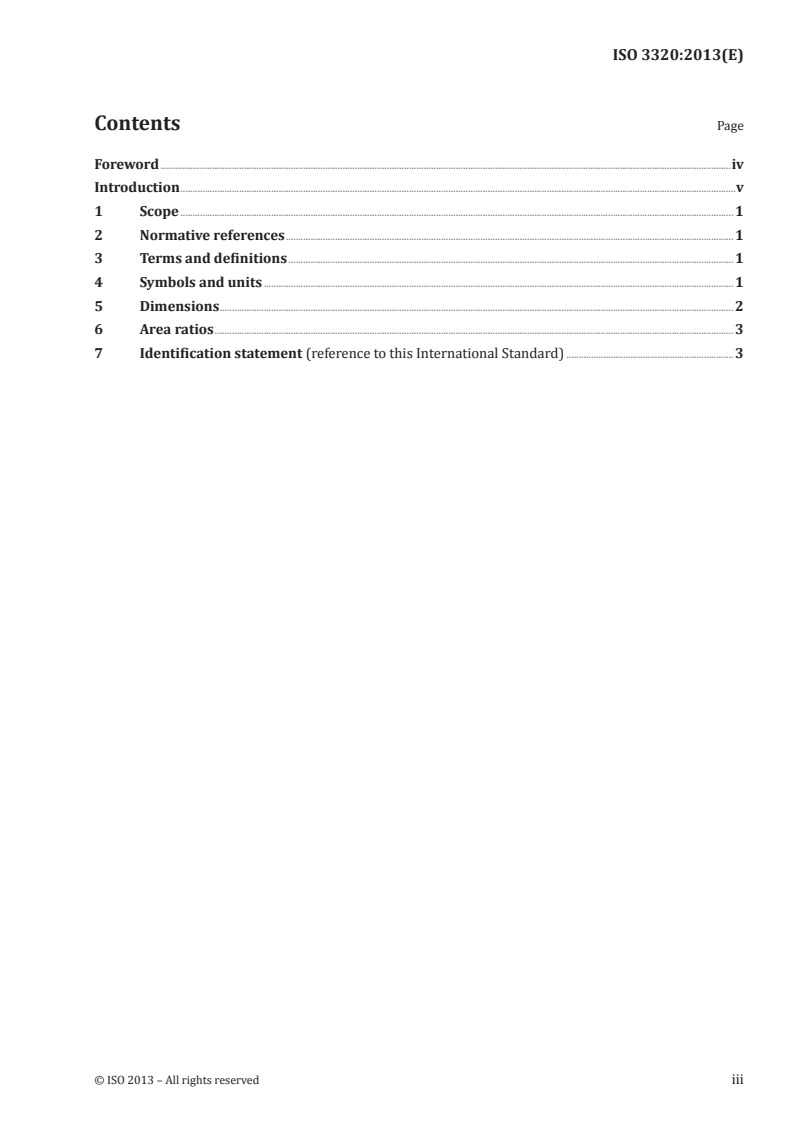

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols and units ............................................................................................................................................................................................... 1

5 Dimensions ................................................................................................................................................................................................................. 2

6 Area ratios ................................................................................................................................................................................................................... 3

7 Identification statement (reference to this International Standard) .................................................................... 3

© ISO 2013 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3320:2013(E)

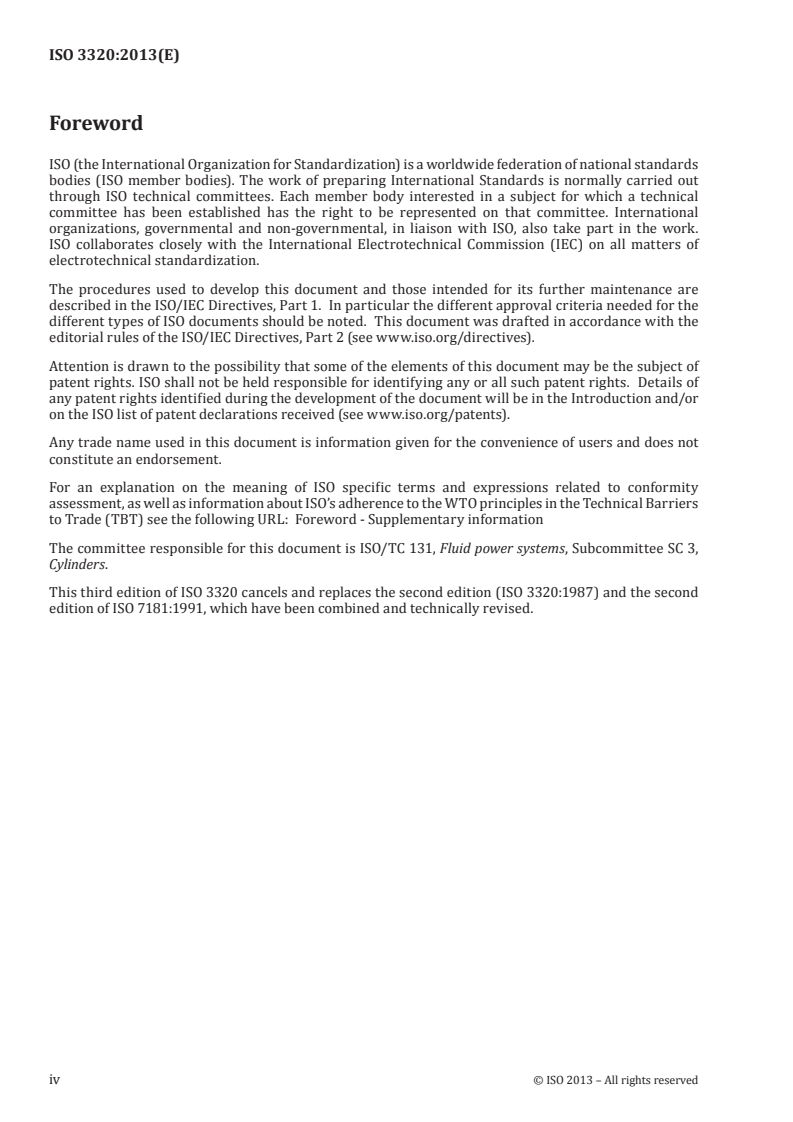

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers

to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 131, Fluid power systems, Subcommittee SC 3,

Cylinders.

This third edition of ISO 3320 cancels and replaces the second edition (ISO 3320:1987) and the second

edition of ISO 7181:1991, which have been combined and technically revised.
iv © ISO 2013 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 3320:2013(E)
Introduction

In fluid power systems, power is transmitted and controlled through a liquid (for hydraulics) or a gas

(for pneumatics) under pressure within an enclosed circuit.

One component of such systems is the fluid power cylinder. This is a device that converts power into

linear mechanical force and motion. It consists of a movable element, i.e. a piston and piston rod,

operating within a cylindrical bore.
© ISO 2013 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3320:2013(E)
Fluid power systems and components — Cylinder bores
and piston rod diameters and area ratios — Metric series
1 Scope

This International Standard establishes a metric series of cylinder bore and piston rod diameters for

hydraulic and pneumatic cylinders, and specifies for each pair of diameters a corresponding standard

ratio between the useful areas.

This International Standard applies only to the dimensional criteria of products manufactured in

conformity with this International Standard; it does not apply to their functional characteristics.

2 Normative references

The following documents, in whole or in part, are normatively referenced in this documen

...

SLOVENSKI STANDARD
SIST ISO 3320:2014
01-marec-2014
1DGRPHãþD
SIST ISO 3320:1995
SIST ISO 7181:1997

)OXLGQDWHKQLND3UHPHULYDOMHYLQEDWQLFWHUUD]PHUMDGHORYQLKSORãþLQ0HWUVND

YUVWD
Fluid power systems and components - Cylinder bores and piston rod diameters and
area ratios - Metric series

Transmissions et composants hydrauliques et pneumatiques - Alésages des vérins et

diamètres des tiges de piston et rapports de surface - Série métrique
Ta slovenski standard je istoveten z: ISO 3320:2013
ICS:
23.100.20 +LGUDYOLþQLYDOML Cylinders
SIST ISO 3320:2014 en,fr

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST ISO 3320:2014
---------------------- Page: 2 ----------------------
SIST ISO 3320:2014
INTERNATIONAL ISO
STANDARD 3320
Third edition
2013-12-01
Fluid power systems and
components — Cylinder bores and
piston rod diameters and area ratios
— Metric series
Transmissions et composants hydrauliques et pneumatiques —
Alésages des vérins et diamètres des tiges de piston et rapports de
surface — Série métrique
Reference number
ISO 3320:2013(E)
ISO 2013
---------------------- Page: 3 ----------------------
SIST ISO 3320:2014
ISO 3320:2013(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2013

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
---------------------- Page: 4 ----------------------
SIST ISO 3320:2014
ISO 3320:2013(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols and units ............................................................................................................................................................................................... 1

5 Dimensions ................................................................................................................................................................................................................. 2

6 Area ratios ................................................................................................................................................................................................................... 3

7 Identification statement (reference to this International Standard) .................................................................... 3

© ISO 2013 – All rights reserved iii
---------------------- Page: 5 ----------------------
SIST ISO 3320:2014
ISO 3320:2013(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers

to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 131, Fluid power systems, Subcommittee SC 3,

Cylinders.

This third edition of ISO 3320 cancels and replaces the second edition (ISO 3320:1987) and the second

edition of ISO 7181:1991, which have been combined and technically revised.
iv © ISO 2013 – All rights reserved
---------------------- Page: 6 ----------------------
SIST ISO 3320:2014
ISO 3320:2013(E)
Introduction

In fluid power systems, power is transmitted and controlled through a liquid (for hydraulics) or a gas

(for pneumatics) under pressure within an enclosed circuit.

One component of such systems is the fluid power cylinder. This is a device that converts power into

linear mechanical force and motion. It consists of a movable element, i.e. a piston and piston rod,

operating within a cylindrical bore.
© ISO 2013 – All rights reserved v
---------------------- Page: 7 ----------------------
SIST ISO 3320:2014
---------------------- Page: 8 ----------------------
SIST ISO 3320:2014
INTERNATIONAL STANDARD ISO 3320:2013(E)
Fluid power systems and components — Cylinder bores
and piston rod diameters and area ratios — Metric series
1 S
...

NORME ISO
INTERNATIONALE 3320
Troisième édition
2013-12-01
Transmissions et composants
hydrauliques et pneumatiques —
Alésages des vérins et diamètres des
tiges de piston et rapports de surface
— Série métrique
Fluid power systems and components — Cylinder bores and piston
rod diameters and area ratios — Metric series
Numéro de référence
ISO 3320:2013(F)
ISO 2013
---------------------- Page: 1 ----------------------
ISO 3320:2013(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

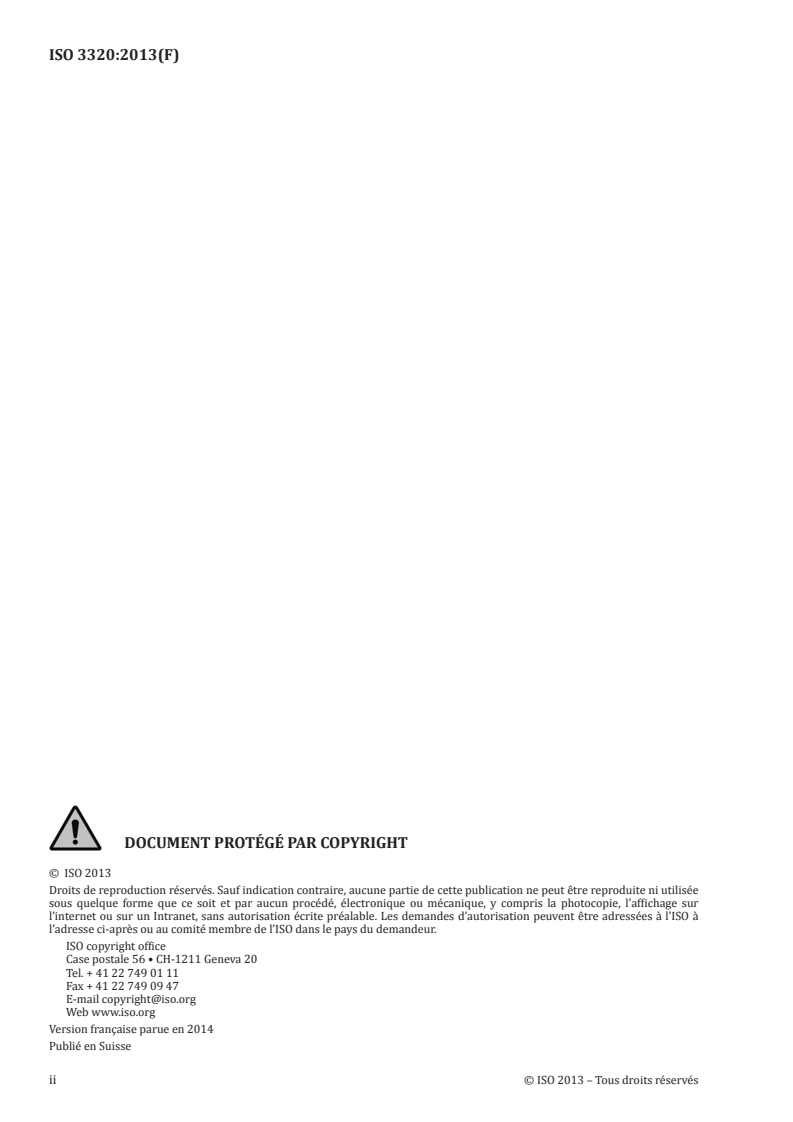

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2014
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3320:2013(F)

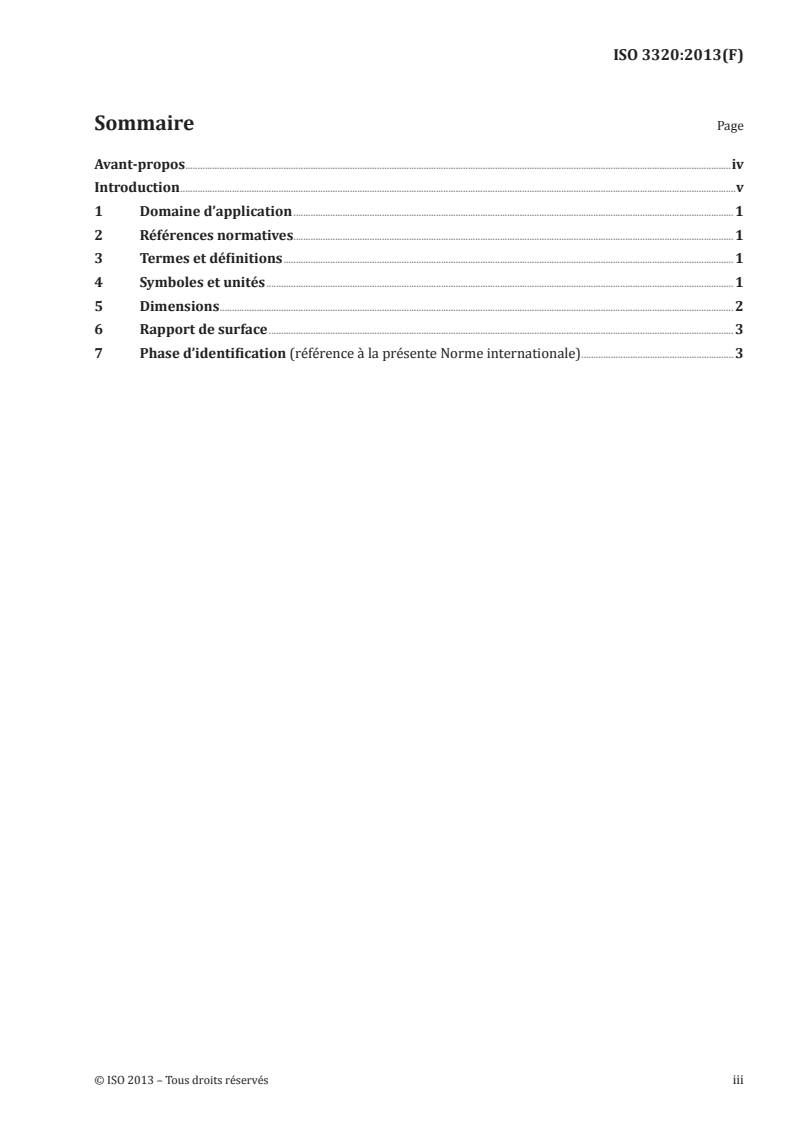

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Symboles et unités .............................................................................................................................................................................................. 1

5 Dimensions ................................................................................................................................................................................................................. 2

6 Rapport de surface ............................................................................................................................................................................................. 3

7 Phase d’identification (référence à la présente Norme internationale) ..............................................................3

© ISO 2013 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3320:2013(F)

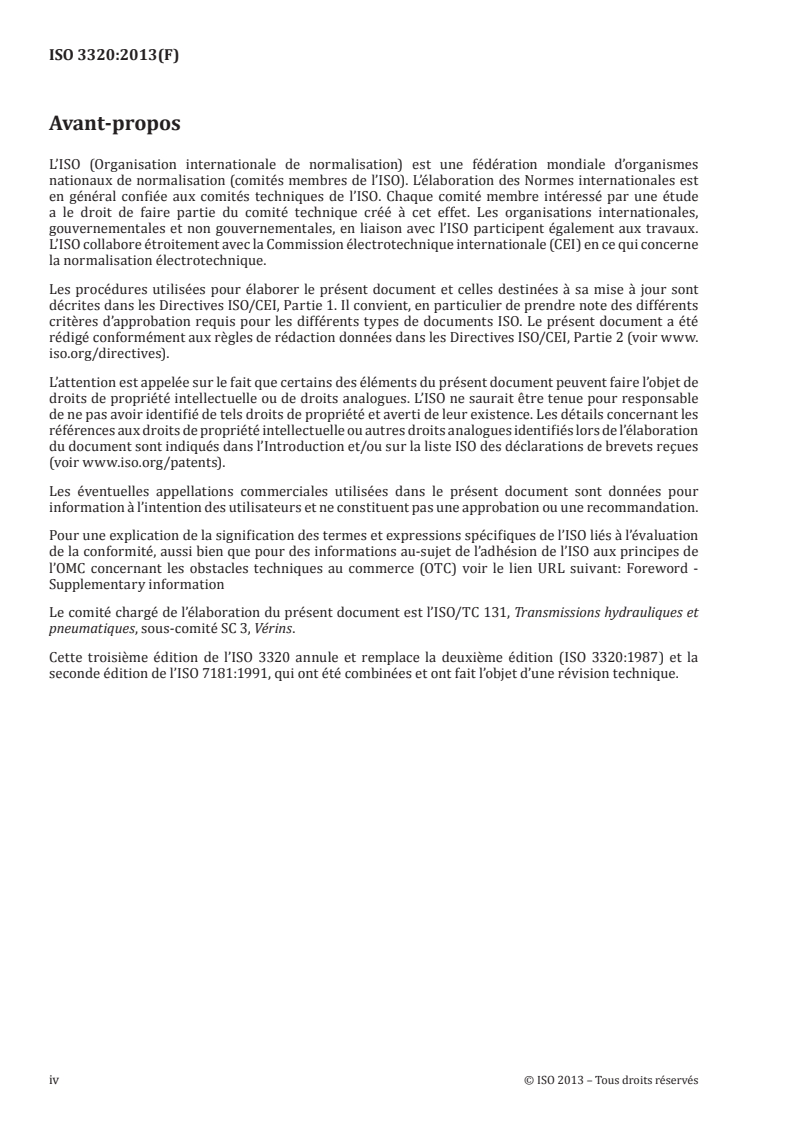

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne

la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration

du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues

(voir www.iso.org/patents).

Les éventuelles appellations commerciales utilisées dans le présent document sont données pour

information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation

de la conformité, aussi bien que pour des informations au-sujet de l’adhésion de l’ISO aux principes de

l’OMC concernant les obstacles techniques au commerce (OTC) voir le lien URL suivant: Foreword -

Supplementary information

Le comité chargé de l’élaboration du présent document est l’ISO/TC 131, Transmissions hydrauliques et

pneumatiques, sous-comité SC 3, Vérins.

Cette troisième édition de l’ISO 3320 annule et remplace la deuxième édition (ISO 3320:1987) et la

seconde édition de l’ISO 7181:1991, qui ont été combinées et ont fait l’objet d’une révision technique.

iv © ISO 2013 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 3320:2013(F)
Introduction

Dans les systèmes de transmissions hydrauliques et pneumatiques l’énergie est transmise et commandée

par l’intermédiaire d’un liquide (hydraulique) ou d’un gaz (pneumatique) sous pression circulant dans

un circuit fermé.

L’un des composants de ces systèmes est le vérin hydraulique. C’est un appareil qui transforme l’énergie

du fluide en énergie mécanique agissant linéairement. Il est constitué d’un élément mobile, c’est-à-dire

un piston et une tige de piston, se déplaçant à l’intérieur d’un alésage cylindrique.

© ISO 2013 – Tous droits réservés v
---------------------- Page: 5 ----------------------

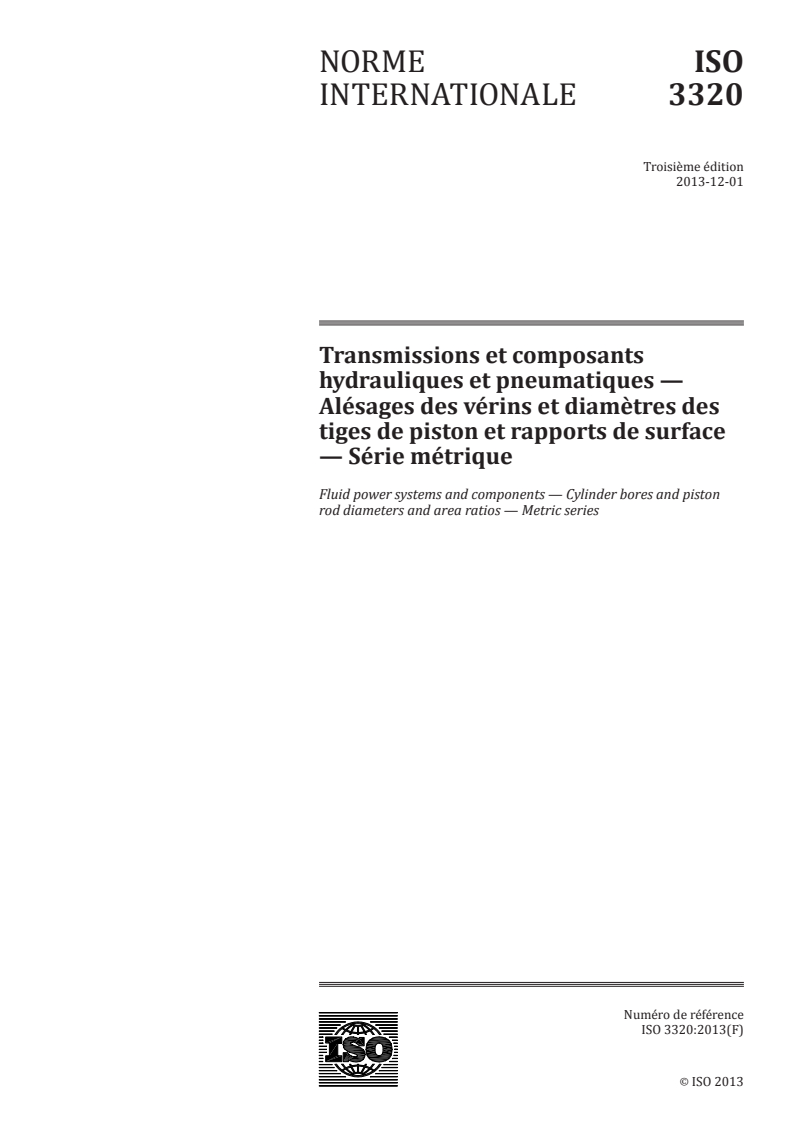

NORME INTERNATIONALE ISO 3320:2013(F)
Transmissions et composants hydrauliques et
pneumatiques — Alésages des vérins et diamètres des
tiges de piston et rapports de surface — Série métrique
1 Domaine d’application

La présente Norme internationale établit une série métrique d’alésage de vérin et de diamètres de tige de

piston pour vérins hydraulique et pneumatiques, et spécifie pour chaque paire de diamètres un rapport

normalisé correspondant entre les zones utiles.

La présente Norme internationale s’applique uniquement aux caractéristiques dimensionnelles des

produits fabriqués en conformité avec la présente Norme internationale; elle ne s’applique pas à leurs

caractéristiques fonctionnelles.
2 Références normatives
Les documents suivants, en tout ou partie, sont r
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
