EN ISO 13506-1:2024

Protective clothing against heat and flame - Part 1: Test method for complete garments - Measurement of transferred energy using an instrumented manikin (ISO 13506-1:2024)

This document specifies the overall requirements, equipment and calculation methods to provide results that can be used for evaluating the performance of complete garments or protective clothing ensembles exposed to short duration flame engulfment.
This test method establishes a rating system to characterize the thermal protection provided by single-layer and multi-layer garments made of flame resistant materials. The rating is based on the measurement of heat transfer to a full-size manikin exposed to convective and radiant energy in a laboratory simulation of a fire with controlled heat flux, duration and flame distribution. The heat transfer data is summed over a prescribed time to give the total transferred energy. Transferred energy and thermal manikin protection factor (TMPF) assessment methods provide a means to quantify product performance.
The exposure heat flux is limited to a nominal level of 84 kW/m2 and durations of 3 s to 20 s dependant on the risk assessment and expectations from the thermal insulating capability of the garment.
The results obtained apply only to the particular garments or ensembles, as tested, and for the specified conditions of each test, particularly with respect to the heat flux, duration and flame distribution.
This test method covers visual evaluation, observation, inspection and documentation on the overall behaviour of the test specimen(s) before, during and after the exposure. The effects of body position and movement are not addressed in this test method.
The heat flux measurements can also be used to calculate the predicted skin burn injury resulting from the exposure (see ISO 13506-2).
This test method does not simulate high radiant exposures such as those found in arc flash exposures, some types of fire exposures where liquid or solid fuels are involved, nor exposure to nuclear explosions.
NOTE            This test method is complex and requires a high degree of technical expertise in both the test setup and operation. Even minor deviations from the instructions in this test method can lead to significantly different test results.

Schutzkleidung gegen Hitze und Flammen - Teil 1: Prüfverfahren für vollständige Bekleidung - Messung der Wärmeübertragung unter Verwendung einer sensorbestückten Prüfpuppe (ISO 13506-1:2024)

Dieses Dokument legt die Gesamtanforderungen, Einrichtungen und Berechnungsverfahren fest, mit denen Ergebnisse erhalten werden, die zur Bewertung der Leistungsfähigkeit vollständiger Bekleidungen oder Schutzkleidungsensembles verwendet werden können, die einer Beflammung von kurzer Dauer ausgesetzt sind.
Dieses Prüfverfahren legt ein Bewertungssystem zur Charakterisierung des Hitzeschutzes fest, der von einlagigen und mehrlagigen, aus flammbeständigen Materialien bestehenden Kleidungsstücken bereitgestellt wird. Die Bewertung beruht auf der Messung der Wärmeübertragung auf eine lebensgroße Prüfpuppe, die bei einer Brandsimulation in einem Labor mit kontrolliertem Wärmestrom sowie kontrollierter Dauer und Flammenverteilung Konvektions– und Strahlungswärme ausgesetzt wird. Die Daten der Wärmeübertragung werden über einen vorgeschriebenen Zeitraum addiert, um das Ergebnis für die gesamte Wärmeübertragung zu erhalten. Bewertungsverfahren für die Wärmeübertragung und den Hitzeschutzfaktor des Schutzes der Prüfpuppe (TMPF) ermöglichen die Quantifizierung der Produktleistung.
Der Wärmestrom der Exposition ist auf eine Nennstärke von 84 kW/m2 und je nach Risikobewertung und Erwartungen an die Wärmeisolationsfähigkeit des Kleidungsstücks auf eine Dauer von 3 s bis 20 s begrenzt.
Die erhaltenen Messwerte gelten nur für die jeweiligen geprüften Kleidungsstücke oder Kleidungsensembles und nur für die festgelegten Bedingungen jeder Prüfung, insbesondere in Hinblick auf den Wärmestrom, die Expositionsdauer und die Flammenverteilung.
Dieses Prüfverfahren schließt eine Bewertung durch Sichtprüfung, Beobachtung, Untersuchung und Dokumentierung des Gesamtverhaltens des Prüfstücks/der Prüfstücke vor, während und nach der Exposition ein. Die Auswirkungen von Körperhaltung und Bewegung sind nicht Gegenstand dieses Prüfverfahrens.
Die Wärmestrommessungen können auch zur Berechnung der voraussichtlichen Hautverbrennungen aufgrund der Exposition verwendet werden (siehe ISO 13506 2).
Dieses Prüfverfahren simuliert weder starke Strahlungsbeanspruchung, wie sie bei einer Kurzschlusslichtbogenexposition oder bei einigen Arten der Flammenexposition mit flüssigen oder festen Brennstoffen auftreten können, noch Expositionen durch nukleare Explosionen.
ANMERKUNG   Dieses Prüfverfahren ist komplex und erfordert sowohl beim Prüfaufbau als auch bei der Durchführung der Prüfung einen hohen Grad an technischem Sachverstand. Selbst geringfügige Abweichungen von den Anweisungen können bei diesem Prüfverfahren zu signifikant unterschiedlichen Prüfergebnissen führen.

Habillement de protection contre la chaleur et les flammes - Partie 1: Méthode d'essai pour vêtements complets - Mesurage de l'énergie transférée à l'aide d'un mannequin instrumenté (ISO 13506-1:2024)

Le présent document spécifie l'ensemble des exigences, le matériel et les méthodes de calcul donnant des résultats pouvant servir à l'évaluation de la performance de vêtements complets ou d'ensembles de vêtements de protection exposés pendant une courte durée à un embrasement.
Cette méthode d'essai détermine un système de classement pour caractériser la protection thermique apportée par des vêtements monocouches et multicouches constitués de matériaux résistants à la flamme. Le classement s'appuie sur la mesure du transfert de chaleur à un mannequin grandeur nature exposé à une énergie par convection et par rayonnement dans une simulation de feu en laboratoire, avec un flux de chaleur, une durée et une distribution des flammes maîtrisées. Les données de transfert de chaleur sont totalisées sur une durée prescrite pour obtenir l'énergie totale transférée. Une méthode d'évaluation de l'énergie transférée et du facteur de protection du mannequin thermique (TMPF) permet de quantifier les performances du produit.
Le flux de chaleur d'exposition est limité à un niveau nominal de 84 kW/m2 et à des durées d'exposition de 3 s à 20 s en fonction de l'évaluation du risque et des attentes en matière de capacité d'isolation thermique du vêtement.
Les résultats obtenus ne s'appliquent qu'aux vêtements ou ensembles de vêtements particuliers, tels que soumis à essai, et pour les conditions spécifiées de chaque essai, notamment en ce qui concerne le flux de chaleur, la durée et la distribution des flammes.
Cette méthode d'essai couvre l'évaluation visuelle, l'observation, l'inspection et la documentation du comportement global de la ou des éprouvettes avant, pendant et après l'exposition. Les effets associés à la position et aux mouvements du corps ne sont pas traités dans cette méthode d'essai.
Les mesurages du flux de chaleur peuvent également être utilisés pour calculer les brûlures prévisibles résultant de l'exposition (voir ISO 13506-2).
Cette méthode d'essai ne simule pas d'expositions très intenses, telles que les expositions aux arcs électriques, certains types d'exposition à des feux impliquant des combustibles liquides ou solides, ni l'exposition à des explosions nucléaires.
NOTE            La présente méthode d'essai est complexe et nécessite un haut niveau d'expertise technique aussi bien pour le montage d'essai que pour la mise en œuvre. Tout écart, même mineur, par rapport aux instructions de la présente méthode d'essai peut conduire à des résultats d'essai nettement différents.

Varovalna obleka pred učinki toplote in ognja - 1. del: Preskusna metoda za kompletna oblačila - Merjenje prenesene energije s preskusno lutko, opremljeno z instrumenti (ISO 13506-1:2024)

General Information

• Status: Published
• Publication Date: 25-Jun-2024
• ICS: 13.340.10 - Protective clothing
• Technical Committee: CEN/TC 162 - Protective clothing including hand and arm protection and lifejackets
• Drafting Committee: CEN/TC 162/WG 2 - Resistance to heat and fire of protective clothing
• Current Stage: 6060 - Definitive text made available (DAV) - Publishing
• Start Date: 26-Jun-2024
• Completion Date: 26-Jun-2024
• Ref Project: SIST EN ISO 13506-1:2024 - Protective clothing against heat and flame - Part 1: Test method for complete garments - Measurement of transferred energy using an instrumented manikin (ISO 13506-1:2024)

Relations

• Replaces: EN ISO 13506-1:2017 - Protective clothing against heat and flame - Part 1: Test method for complete garments - Measurement of transferred energy using an instrumented manikin (ISO 13506-1:2017)
• Effective Date: 18-Jan-2023

Standards Content (Sample)

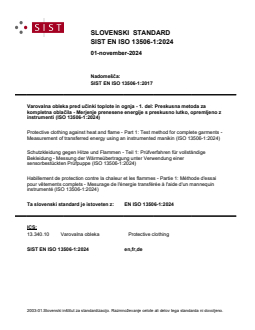

SLOVENSKI STANDARD
01-november-2024
Nadomešča:
SIST EN ISO 13506-1:2017
Varovalna obleka pred učinki toplote in ognja - 1. del: Preskusna metoda za
kompletna oblačila - Merjenje prenesene energije s preskusno lutko, opremljeno z
instrumenti (ISO 13506-1:2024)
Protective clothing against heat and flame - Part 1: Test method for complete garments -
Measurement of transferred energy using an instrumented manikin (ISO 13506-1:2024)
Schutzkleidung gegen Hitze und Flammen - Teil 1: Prüfverfahren für vollständige
Bekleidung - Messung der Wärmeübertragung unter Verwendung einer
sensorbestückten Prüfpuppe (ISO 13506-1:2024)
Habillement de protection contre la chaleur et les flammes - Partie 1: Méthode d'essai
pour vêtements complets - Mesurage de l'énergie transférée à l'aide d'un mannequin
instrumenté (ISO 13506-1:2024)
Ta slovenski standard je istoveten z: EN ISO 13506-1:2024
ICS:
13.340.10 Varovalna obleka Protective clothing
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

EN ISO 13506-1
EUROPEAN STANDARD
NORME EUROPÉENNE
June 2024
EUROPÄISCHE NORM
ICS 13.340.10 Supersedes EN ISO 13506-1:2017
English Version
Protective clothing against heat and flame - Part 1: Test
method for complete garments - Measurement of
transferred energy using an instrumented manikin (ISO
13506-1:2024)
Habillement de protection contre la chaleur et les Schutzkleidung gegen Hitze und Flammen - Teil 1:
flammes - Partie 1: Méthode d'essai pour vêtements Prüfverfahren für vollständige Bekleidung - Messung
complets - Mesurage de l'énergie transférée à l'aide der Wärmeübertragung unter Verwendung einer
d'un mannequin instrumenté (ISO 13506-1:2024) sensorbestückten Prüfpuppe (ISO 13506-1:2024)
This European Standard was approved by CEN on 22 June 2024.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Türkiye and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2024 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN ISO 13506-1:2024 E
worldwide for CEN national Members.

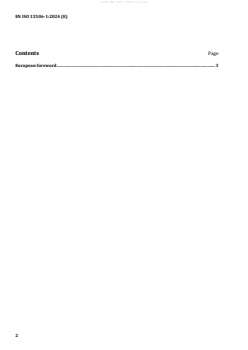

Contents Page
European foreword . 3

European foreword
This document (EN ISO 13506-1:2024) has been prepared by Technical Committee ISO/TC 94
"Personal safety -- Personal protective equipment" in collaboration with Technical Committee CEN/TC
162 “Protective clothing including hand and arm protection and lifejackets” the secretariat of which is
held by DIN.
This European Standard shall be given the status of a national standard, either by publication of an
identical text or by endorsement, at the latest by December 2024, and conflicting national standards
shall be withdrawn at the latest by December 2024.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. CEN shall not be held responsible for identifying any or all such patent rights.
This document supersedes EN ISO 13506-1:2017.
Any feedback and questions on this document should be directed to the users’ national standards
body/national committee. A complete listing of these bodies can be found on the CEN website.
According to the CEN-CENELEC Internal Regulations, the national standards organizations of the
following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria,
Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland,
Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Republic of
North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Türkiye and the
United Kingdom.
Endorsement notice
The text of ISO 13506-1:2024 has been approved by CEN as EN ISO 13506-1:2024 without any
modification.
International
Standard
ISO 13506-1
Second edition
Protective clothing against heat
2024-06
and flame —
Part 1:
Test method for complete
garments — Measurement of
transferred energy using an
instrumented manikin
Habillement de protection contre la chaleur et les flammes —
Partie 1: Méthode d'essai pour vêtements complets — Mesurage
de l'énergie transférée à l'aide d'un mannequin instrumenté
Reference number
ISO 13506-1:2024(en) © ISO 2024

ISO 13506-1:2024(en)
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
ISO 13506-1:2024(en)
Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Overview . 4
4.1 General .4
4.2 Heat flux - energy balance on the sensor .4
4.3 Assumptions to achieve the required heat flux .5
5 Apparatus . 6
5.1 Instrumented manikin .6
5.2 Posture of the manikin .9
5.3 Manikin sensors .10
5.3.1 Principle .10
5.3.2 Number of manikin sensors .11
5.3.3 Manikin sensor-measuring capability . 12
5.3.4 Manikin sensor specification . 12
5.3.5 Manikin sensor positioning .14
5.3.6 Manikin heat flux validation .14
5.4 Data acquisition system .16
5.5 Computer software program .16
5.5.1 General .16
5.5.2 Incident heat flux .17
5.5.3 Exposure heat flux .17
5.5.4 Thermal manikin protection factor (TMPF) .17
5.5.5 Transferred energy .18
5.6 Flame exposure chamber .19
5.6.1 General .19
5.6.2 Chamber size . . .19
5.6.3 Chamber air flow . .19
5.6.4 Chamber isolation .19
5.6.5 Chamber air exhaust system .19
5.6.6 Chamber safety devices .19
5.7 Fuel and delivery system . 20
5.7.1 General . 20
5.7.2 Fuel . 20
5.7.3 Fuel delivery and shut-off system . 20
5.7.4 Burner system . 20
5.8 Image recording equipment .21
5.9 Safety checklist .
...
