IEC 61334-4-512:2001

Distribution automation using distribution line carrier systems - Part 4-512: Data communication protocols - System management using profile 61334-5-1 - Management Information Base (MIB)

Specifies the Management Information Base (MIB), which is used for the management of the communication profile defined by the following standards: IEC 61334-5-1, IEC 61334-4-32, IEC 61334-4-42, and IEC 61334-4-41.
This publication is of high relevance for Smart Grid.

Automatisation de la distribution à l'aide de systèmes de communication à courants porteurs - Partie 4-512: Protocoles de communication de données - Administration de systèmes à l'aide du profil 61334-5-1 - MIB (Base d'Informations d'Administration)

Spécifie la MIB (Base d'Informations d'Administration), qui est utilisée pour l'administration du profil de communication défini par les normes suivantes: CEI 61334-5-1, CEI 61334-4-32, CEI 61334-4-42 et CEI 61334-4-41.

General Information

• Status: Published
• Publication Date: 29-Oct-2001
• ICS: 33.200 - Telecontrol. Telemetering
• Technical Committee: TC 57 - Power systems management and associated information exchange
• Drafting Committee: WG 9 - TC 57/WG 9
• Current Stage: PPUB - Publication issued
• Start Date: 30-Oct-2001
• Completion Date: 31-Dec-2001

Overview

IEC 61334-4-512:2001 is an International Electrotechnical Commission (IEC) standard focused on distribution automation using distribution line carrier systems. Specifically, this part describes the Management Information Base (MIB) for managing the communication profile as defined in several related IEC 61334 standards. The MIB provides a structured way to monitor and manage elements within the communication infrastructure used for automating power distribution networks. This standard is highly relevant for Smart Grid technologies and supports enhanced interoperability and efficient network management.

Key Topics

• Management Information Base (MIB): Defines a collection of objects and variables essential for system management, particularly for the Power Line Automation Network (PLAN) profile.
• Integration with IEC 61334 Suite: The MIB is used in conjunction with other standards, including IEC 61334-5-1 (Physical and MAC sublayers), IEC 61334-4-32 (LLC sublayer), IEC 61334-4-42 (Application protocols), and IEC 61334-4-41 (DLMS).
• Object-Oriented Approach: Utilizes Named Variable Objects associated with different network layers, enabling organized and consistent device and communication management.
• Layered Structure: Ensures clarity by sorting management objects according to their communication layers, such as physical, MAC, LLC, and application layers.
• Future-Proofing: Includes reserved namespaces for standardized future extensions and manufacturer-specific objects, promoting scalability and adaptability.

Applications

IEC 61334-4-512:2001 is widely utilized in modern power distribution networks where automated monitoring, configuration, and diagnostics are crucial. Key application areas include:

• Smart Grid Networks: Provides the foundational MIB structure enabling real-time, automated management of intelligent devices and sensors deployed on power distribution lines.
• Substation and Feeder Management: Assists utility operators in efficiently monitoring and controlling substations and feeder points through standardized data access and reporting.
• Interoperable Device Integration: Supports the integration of heterogeneous devices and systems due to its alignment with internationally recognized protocols within the IEC 61334 family.
• Remote Network Management: Facilitates automated and remote collection of operational data, crucial for predictive maintenance, energy loss reduction, and system optimization.
• Vendor-Neutral Device Support: The reserved name spaces and flexible object model allow utilities to expand capabilities with proprietary or future standardized objects without compromising interoperability.

Related Standards

IEC 61334-4-512:2001 is closely linked with the following international standards:

• IEC 61334-5-1: Defines the physical and MAC sublayer communication profiles, essential for physical network operations.
• IEC 61334-4-32: Covers the logical link control (LLC) sublayer, ensuring data integrity and logical communication paths.
• IEC 61334-4-42: Specifies application protocols critical for higher-layer communication and data interpretation.
• IEC 61334-4-41: Describes Distribution Line Message Specification (DLMS), foundational for message formatting and exchange.
• IEC 61334-4-511: Details system management protocols, further supporting robust configuration and administrative control.

These related documents collectively enable compliant, robust, and scalable distribution automation networks, making IEC 61334-4-512 a central standard for Smart Grid growth and modernization.

---

Keywords: IEC 61334-4-512, Management Information Base, MIB, distribution automation, distribution line carrier systems, Smart Grid, DLMS, power line communication, network management, interoperability, utility automation.

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
61334-4-512
INTERNATIONAL
Première édition
STANDARD
First edition
2001-10
Automatisation de la distribution à l'aide de
systèmes de communication à courants porteurs –
Partie 4-512:
Protocoles de communication de données –
Administration de systèmes à l'aide
du profil 61334-5-1 –
MIB (Base d'Informations d'Administration)
Distribution automation using
distribution line carrier systems –
Part 4-512:
Data communication protocols –
System management using profile 61334-5-1 –
Management Information Base (MIB)
Numéro de référence
Reference number
CEI/IEC 61334-4-512:2001

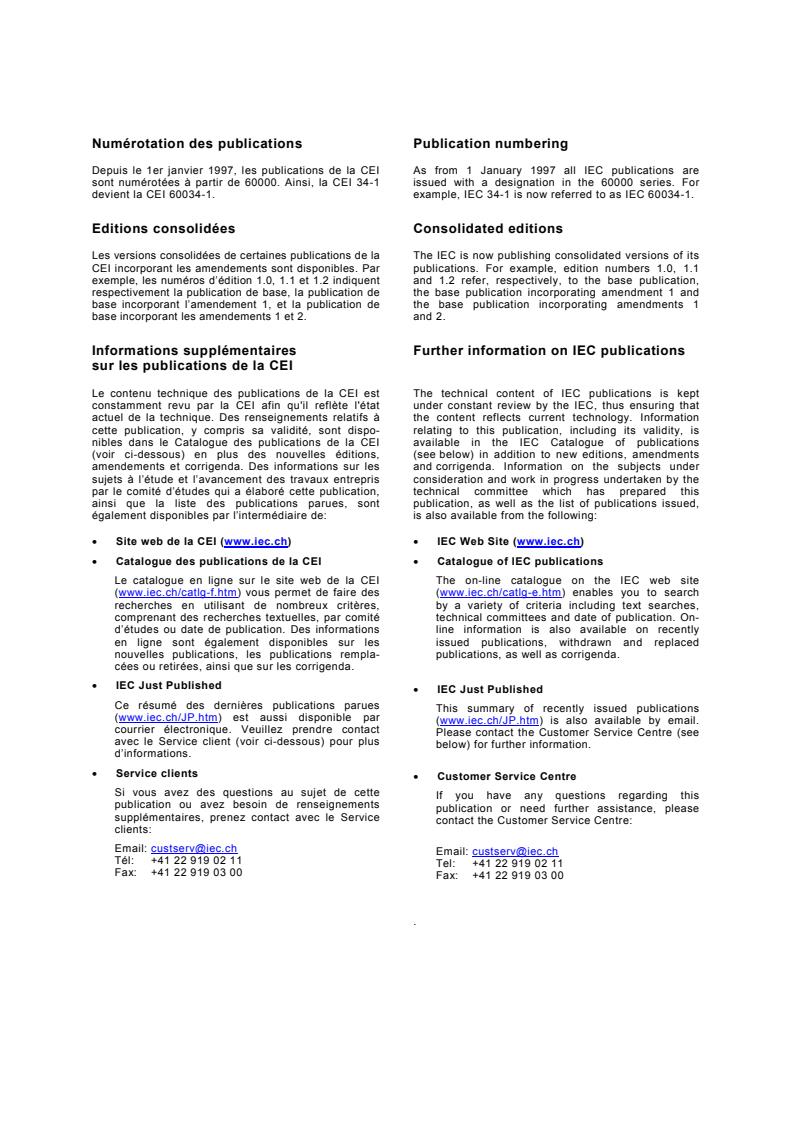

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: [e-mail]
Email: [e-mail]
Tél: [phone]
Tel: [phone]
Fax: [phone]
Fax: [phone]
.
NORME CEI
INTERNATIONALE IEC
61334-4-512
INTERNATIONAL
Première édition
STANDARD
First edition
2001-10
Automatisation de la distribution à l'aide de
systèmes de communication à courants porteurs –
Partie 4-512:
Protocoles de communication de données –
Administration de systèmes à l'aide
du profil 61334-5-1 –
MIB (Base d'Informations d'Administration)
Distribution automation using
distribution line carrier systems –
Part 4-512:
Data communication protocols –
System management using profile 61334-5-1 –
Management Information Base (MIB)
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
T
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61334-4-512 © CEI:2001

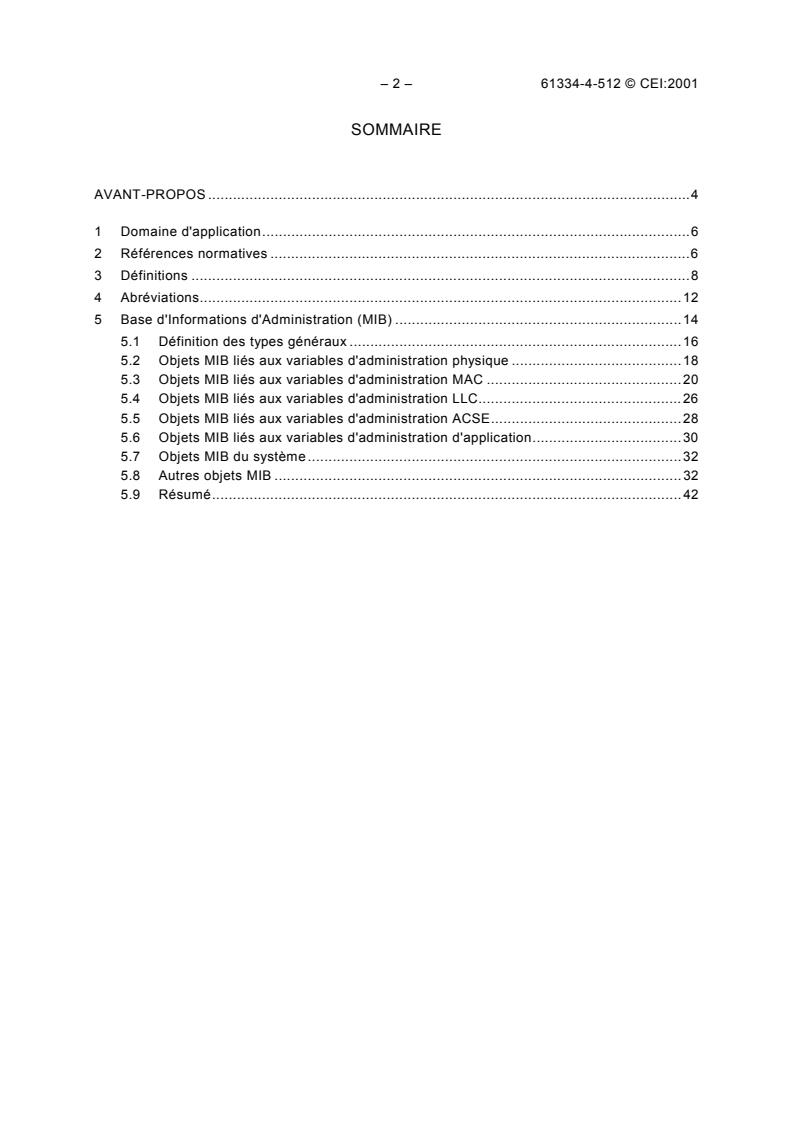

SOMMAIRE
AVANT-PROPOS .4
1 Domaine d'application.6
2 Références normatives .6
3 Définitions .8
4 Abréviations.12
5 Base d'Informations d'Administration (MIB) .14
5.1 Définition des types généraux .16
5.2 Objets MIB liés aux variables d'administration physique .18
5.3 Objets MIB liés aux variables d'administration MAC .20
5.4 Objets MIB liés aux variables d'administration LLC.26
5.5 Objets MIB liés aux variables d'administration ACSE.28
5.6 Objets MIB liés aux variables d'administration d'application.30
5.7 Objets MIB du système.32
5.8 Autres objets MIB .32
5.9 Résumé.42

61334-4-512 © IEC:2001 – 3 –
CONTENTS
FOREWORD.5
1 Scope.7
2 Normative references.7
3 Definitions .9
4 Abbreviations.13
5 Management Information Base (MIB) .15
5.1 General types definition .17
5.2 MIB objects linked to Physical Management Variables.19
5.3 MIB objects linked to MAC Management Variables .21
5.4 MIB objects linked to LLC Management Variables .27
5.5 MIB objects linked to ACSE Management Variables .29
5.6 MIB objects linked to Application Management Variables.31
5.7 MIB System Objects .33
5.8 Other MIB Objects .33
5.9 Summary.43

– 4 – 61334-4-512 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
AUTOMATISATION DE LA DISTRIBUTION À L'AIDE DE
SYSTÈMES DE COMMUNICATION À COURANTS PORTEURS –
Partie 4-512: Protocoles de communication de données –
Administration de systèmes à l'aide du profil 61334-5-1 –
MIB (Base d'Informations d'Administration)
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61334-4-512 a été établie par le comité d'études 57 de la CEI:
Conduite des systèmes de puissance et communications associées.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
57/544/FDIS 57/562/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61334-4-512 © IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
DISTRIBUTION AUTOMATION USING
DISTRIBUTION LINE CARRIER SYSTEMS –
Part 4-512: Data communication protocols –
System management using profile 61334-5-1 –
Management Information Base (MIB)
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61334-4-512 has been prepared by IEC technical committee 57:
Power system control and associated communications.
The text of this standard is based on the following documents:
FDIS Report on voting
57/544/FDIS 57/562/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged
until 2004. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 – 61334-4-512 © CEI:2001
AUTOMATISATION DE LA DISTRIBUTION À L'AIDE DE
SYSTÈMES DE COMMUNICATION À COURANTS PORTEURS –
Partie 4-512: Protocoles de communication de données –
Administration de systèmes à l'aide du profil 61334-5-1 –
MIB (Base d'Informations d'Administration)
1 Domaine d'application
La présente partie de la CEI 61334 spécifie la MIB (Base d'Informations d'Administration) DCP
pour le profil 61334-5-1. Cette MIB est utilisée pour l'administration du profil de communication
défini par les normes suivantes: CEI 61334-5-1 (Couche physique et MAC), CEI 61334-4-32
(couche LLC), CEI 61334-4-42 (Protocoles d’application) et CEI 61334-4-41 (DLMS).
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document.
Pour les références datées, seule l'édition citée s'applique. Pour les références non datées, la
dernière édition du document de référence s'applique (y compris les éventuels amendements).
CEI 61334-4-1:1996, Automatisation de la distribution à l'aide de systèmes de communication à
courants porteurs – Partie 4: Protocoles de communication de données – Section 1: Modèle de
référence du système de communication
CEI 61334-4-32:1996, Automatisation de la distribution à l'aide de systèmes de communication
à courants porteurs – Partie 4: Protocoles de communication de données – Section 32: Couche
liaison de données – Contrôle de liaison logique (LLC)
CEI 61334-4-41:1996, Automatisation de la distribution à l'aide de systèmes de communication
à courants porteurs – Partie 4: Protocoles de communication de données – Section 41:
Protocoles d'application – Spécification des messages de ligne de distribution
CEI 61334-4-42:1996, Automatisation de la distribution à l'aide de systèmes de communication
à courants porteurs – Partie 4: Protocoles de communication de données – Section 42:
Protocoles d'application – Couche application
CEI 61334-4-511:2000, Automatisation de la distribution à l'aide de systèmes de communi-
cation à courants porteurs – Partie 4-511: Protocoles de communication de données –
Administration de systèmes – Protocole CIASE
CEI 61334-5-1:2001, Automatisation de la distribution à l’aide de systèmes de communication à
courants porteurs – Partie 5-1: Profils des couches basses – Profil S-FSK (modulation pour
saut de fréquences étalées)
ISO/CEI 7498-1:1994, Technologies de l'Information – Interconnexion de systèmes ouverts
(OSI) – Modèle de référence de base: Le modèle de base
ISO/CEI 7498-3:1997, Technologies de l'information – Interconnexion de systèmes ouverts
(OSI) – Modèle de référence de base – Partie 3: Dénomination et adressage
ISO/CEI 7498-4:1989, Systèmes de traitement de l'information – Interconnexion de systèmes
ouverts – Modèle de référence de base – Partie 4: Cadre général de gestion.
ISO/CEI 8509:1987, Systèmes de traitement de l’information – Interconnexion de systèmes
ouverts – Conventions de service
ISO/CEI 9545:1994, Technologies de l'information – Interconnexion de systèmes ouverts (OSI) –
Structure de la couche application

61334-4-512 © IEC:2001 – 7 –
DISTRIBUTION AUTOMATION USING
DISTRIBUTION LINE CARRIER SYSTEMS –
Part 4-512: Data communication protocols –
System management using profile 61334-5-1 –
Management Information Base (MIB)
1 Scope
This part of IEC 61334 specifies the DCP Management Information Base (MIB). This MIB is
used for the management of the communication profile defined by the following standards:
IEC 61334-5-1 (Physical and MAC sublayer), IEC 61334-4-32 (LLC sublayer), IEC 61334-4-42
(Application protocols), and IEC 61334-4-41 (DLMS).
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 61334-4-1:1996, Distribution automation using distribution line carrier systems – Part 4:
Data communication protocols – Section 1: Reference model of the communication system
IEC 61334-4-32:1996, Distribution automation using distribution line carrier systems – Part 4:
Data communication protocols – Section 32: Data link layer – Logical link control (LLC)
IEC 61334-4-41:1996, Distribution automation using distribution line carrier systems – Part 4:
Data communication protocols – Section 41: Application protocols – Distribution line message
specification
IEC 61334-4-42:1996, Distribution automation using distribution line carrier systems – Part 4:
Data communication protocols – Section 42: Application protocols – Application layer
IEC 61334-4-511:2000, Distribution automation using distribution line carrier systems –
Part 4-511: Data communication protocols – Systems management – CIASE protocol
IEC 61334-5-1:2001, Distribution automation using distribution line carrier systems – Part 5-1:
Lower layer profiles – The spread frequency shift keying (S-FSK) profile
ISO/IEC 7498-1:1994, Information technology – Open Systems Interconnection – Basic
Reference Model – Part 1: The Basic Model
ISO/IEC 7498-3:1997, Information technology – Open Systems Interconnection – Basic
Reference Model – Part 3: Naming and addressing
ISO/IEC 7498-4:1989, Information technology – Open Systems Interconnection – Basic
Reference Model – Part 4: Management framework
ISO/IEC 8509:1987, Information processing systems – Open Systems Interconnection –
Service conventions
ISO/IEC 9545:1994, Information technology – Open Systems Interconnection – Application
Layer structure
– 8 – 61334-4-512 © CEI:2001
3 Définitions
Pour les besoins de la présente partie de la CEI 61334, les termes suivants, tels qu'ils
sont définis dans l’ISO/CEI 7498-1, l’ISO/CEI 7498-3, l’ISO/CEI 7498-4, l’ISO/CEI 8509,
l’ISO/CEI 9545, la CEI 61334-4-1, la CEI 61334-4-41, la CEI 61334-4-42, la CEI 61334-4-511,
ainsi que la définition supplémentaire suivante s'appliquent:
3.1 ISO/CEI 7498
a) système ouvert,
b) application-process: processus d'application,
c) (N)-layer: couche (N),
d) (N)-sublayer: sous-couche (N),
e) (N)-service: service (N),
f) (N)-service-access-point: point d'accès au service (N),
g) (N)-protocol: protocole (N),
h) (N)-protocol-data-unit: unité de données du protocole (N),
i) (N)-service-data-unit: unité de données du service (N),
j) systems-management: administration de systèmes,
k) application-entity: entité d'application,
l) application-service-element: élément de service d'application,
m) user-element: élément utilisateur.
3.2 ISO/CEI 7498-3
a) (N)-address: adresse (N),
b) (N)-selector: sélecteur (N),
c) (N)-association: association (N),
d) (N)-directory-function: fonction répertoire (N),
e) (N)-entity: entité (N),
f) (N)-entity-title: titre de l'entité (N),
g) system-title: titre du système.
3.3 ISO/CEI 7498-4
a) Systems management application-entity: entité d'application de l'administration de
systèmes,
b) OSI Management: Administration OSI,
c) Management Object: Objet d'administration,
d) Management Information Base: Base d'Informations d'Administration.

61334-4-512 © IEC:2001 – 9 –
3 Definitions
For the purpose of this part of IEC 61334, the following terms as defined in ISO/IEC 7498-1,
ISO/IEC 7498-3, ISO/IEC 7498-4, ISO/IEC 8509, ISO/IEC 9545, IEC 61334-4-1, IEC 61334-4-41,
IEC 61334-4-42 and IEC 61334-4-511 and the additional definition apply.
3.1 ISO/IEC 7498
a) open system,
b) application-process,
c) (N)-layer,
d) (N)-sublayer,
e) (N)-service,
f) (N)-service-access-point,
g) (N)-protocol,
h) (N)-protocol-data-unit,
i) (N)-service-data-unit,
j) systems-management,
k) application-entity,
l) application-service-element,
m) user-element.
3.2 ISO/IEC 7498-3
a) (N)-address,
b) (N)-selector,
c) (N)-association,
d) (N)-directory-function,
e) (N)-entity,
f) (N)-entity-title,
g) system-title.
3.3 ISO/IEC 7498-4
a) Systems management application-entity,
b) OSI Management,
c) Management Object,
d) Management Information Base.

– 10 – 61334-4-512 © CEI:2001
3.4 ISO/CEI 8509
a) primitive (primitive),
b) request (demande),
c) indication (indication),
d) response (réponse),
e) confirm (confirmation).
3.5 ISO/CEI 9545
a) application-context: contexte d'application.
3.6 CEI 61334-4-1
a) NEW-address: adresse NEW,
b) AllSMAE-Title: titre AllSMAE.
3.7 CEI 61334-4-41
a) client (client),
b) server (serveur),
c) Virtual Distribution Equipment, VDE (Equipement virtuel de distribution).
3.8 CEI 61334-4-42
a) application-context: contexte d'application.
3.9 CEI 61334-4-511
a) initiator (initiateur),
b) active initiator (initiateur actif),
c) new/authorized systems (systèmes nouveaux/autorisés),
d) manager (administrateur),
e) new system (nouveau système),
f) new system title (titre de nouveau système),
g) registered system (système recensé),
h) reporting system (système de notification),
i) system (système).
3.10 Identificateur d'application
sert à identifier une application dans un système. Deux applications associées au même
attribut de type VDE ne peuvent avoir le même identificateur d'application.

61334-4-512 © IEC:2001 – 11 –
3.4 ISO/IEC 8509
a) primitive,
b) request,
c) indication,
d) response,
e) confirm.
3.5 ISO/IEC 9545
a) application-context.
3.6 IEC 61334-4-1
a) NEW-address,
b) AllSMAE-Title.
3.7 IEC 61334-4-41
a) client,
b) server,
c) Virtual Distribution Equipment (VDE).
3.8 IEC 61334-4-42
a) application context.
3.9 IEC 61334-4-511
a) initiator,
b) active initiator,
c) new/authorized systems,
d) manager,
e) new system,
f) new system title,
g) registered system,
h) reporting system,
i) system.
3.10
application-identifier
identifies an application in a system. Two applications associated with the same VDE-type
attribute cannot have the same application-identifier.

– 12 – 61334-4-512 © CEI:2001
4 Abréviations
ACSE Elément de service de contrôle d'association
ASE Elément de service d'application
CEI Commission Electrotechnique Internationale
CIASE Elément de service d'application de l'initiation de la configuration
DASE Elément de service d'application DLMS
DCP Protocole de communication de données
DLMS Spécification des messages de ligne de distribution
ISO Organisation Internationale de Normalisation
LLC Contrôle de liaison logique
L-SAP Point d'accès de la liaison de service
MAC Contrôle d'accès moyen
MIB Base d'informations d'administration
OSI Interconnexion de systèmes ouverts
OSIE Environnement d'interconnexion de systèmes ouverts
PDU Unité de données de protocole
SAP Point d'accès au service
SDU Unité de données de service
SMAE Entité d'application de l'administration de systèmes
VDE Equipement virtuel de distribution
Les initiales suivantes sont utilisées pour indiquer le type de couches ou de sous-couches:
a) PHY – Couche physique,
b) DL – Couche liaison de données,
c) MA – Sous-couche MAC,
d) L – Sous-couche LLC,
e) CI – Sous-couche CIASE (couche application).

61334-4-512 © IEC:2001 – 13 –
4 Abbreviations
ACSE Association Control Service Element
ASE Application Service Element
CIASE Configuration Initiation ASE
DASE DLMS Application Service Element
DCP Data Communication Protocols
DLMS Distribution Line Message Specification
IEC International Electrotechnical Commission
ISO International Organization for Standardization
LLC Logical Link Control
L-SAP Link Service Access Point
MAC Medium Access Control
MIB Management Information Base
OSI Open Systems Interconnection
OSIE Open Systems Interconnection Environment
PDU Protocol Data Unit
SAP Service Access Point
SDU Service Data Unit
SMAE Systems Management Application Entity
VDE Virtual Distribution Equipment
The following initials are used to specify the layers or sublayers:
a) PHY – Physical layer,
b) DL – Data_Link layer,
c) MA – MAC sublayer,
d) L – LLC sublayer,
e) CI – CIASE sublayer (Application layer).

– 14 – 61334-4-512 © CEI:2001
5 Base d'Informations d'Administration (MIB)
La présente norme fournit un groupe d'objets DLMS rassemblés dans une Base d'Informations
d'Administration (MIB). Ce groupe correspond à un ensemble de variables qui sont utilisées
pour l'administration du profil PLAN (Power Line Automation Network). Ce profil est décrit par
les normes CEI 61334-5-1 (physical layer and MAC sublayer), CEI 61334-4-32 (LLC sublayer),
CEI 61334-4-42 (Application protocols), CEI 61334-4-511 (CIASE protocol) et CEI 61334-4-41
(DLMS).
D'un point de vue DLMS, une MIB est associée à un VDE spécifique nommé "VDE
d'administration".
Caractéristiques du VDE d'administration:
Le VDE d'administration est accessible à partir de la sous-couche LCC via le Point d'Accès
Service (SAP) 0.
Les caractéristiques du bloc de conformité de ce VDE sont décrites dans la CEI 61334-4-511.
Le paramètre "VDE type" est égal à 0.
L'attribut "Ressources" du VDE est associé à la chaîne de type Visible String: PLAN MIB 1.0.
La MIB DLMS fait usage principalement d'objets d'aministration du type variable désignée. Les
types des objets jouant un rôle dans l'interopérabilité des systèmes sont définis sous la forme
d'une description des objets DLMS.
Les objets variable désignée sont triés selon la couche communication à laquelle ils sont
principalement liés. Le présent article décrit les paramètres des objets, le type spécifique de la
variable désignée décrite et donne des indications sur leur utilisation.
Une espace de nommage DLMS allant de 0 à 4095 (en notation décimale) est réservé pour
l'ajout de futurs objets d'administration normalisés. Les objets spécifiques au constructeur
peuvent être ajoutés dans le VDE d'administration pourvu que leur nom soit supérieur à 4096
(en valeur décimale).
La présente MIB est conçue pour être facilement implémentable dans des équipements très
simples. On anticipe également le fait que DLMS échangera des informations basées sur
d'autres définitions de MIB normalisées. Par exemple, SNMP RMON (Internet RFC 1757,
« Remote Network Monitoring Management Information Base » , février 1995) constitue un
ensemble de définitions largement utilisé, et qui est supporté par de nombreux protocoles
réseaux d'administration distante. Etant donné que l'espace de nommage DLMS est restreint,
l'inclusion de cette large structure de données consommerait de façon trop importante l'espace
de nommage limité. Ceci peut alors être réalisé en utilisant un unique objet Named Variable de
type STRUCTURE. On utiliserait alors l'Accès Détaillé pour naviguer à travers la structure et
accéder aux composants individuels. Le nom 4088 (en notation décimale) est réservé pour la
définition future de MIB RMON de SNMP. Les objets Variable Nommée allant de 4032 à 4080
sont de la même façon réservés pour la définition d'autres MIB incluant, entre autres, les MIB
basées sur CMIS/CMIP.
61334-4-512 © IEC:2001 – 15 –
5 Management Information Base (MIB)
This standard provides a selection of DLMS objects gathered together in a so-called
Management Information Base (MIB). This selection corresponds to a set of variables that are
used for the management of the PLAN (Power Line Automation Network) profile. This profile is
based on IEC 61334-5-1 (physical layer and MAC sublayer), IEC 61334-4-32 (LLC sublayer),
IEC 61334-4-42 (Application protocols), IEC 61334-4-511 (CIASE protocol) and IEC 61334-4-41
(DLMS) standards.
From a DLMS point of view, an MIB is associated with a specific VDE called the "Management
VDE".
Characteristics of the Management VDE:
The Management VDE is accessible from the LLC sublayer through an SAP equal to 0.
The conformance block characteristics of this VDE are described in IEC 61334-4-511.
The VDE type is 0.
The resources attribute of the VDE is associated with the Visible String: PLAN MIB 1.0.
The DLMS view of the MIB leads to consider mainly management Named Variable Objects.
The types of the objects that are involved in the systems interoperability are defined in a DLMS
objects description way.
The Named Variable Objects are sorted according to the communication layer to which they
are mainly bound. The present clause describes the objects parameters, the specific type of
the named variable described and any remarks on their use.
A DLMS name space from 0 to 4095 (in decimal notation) is reserved for extensions of
standardized Management Objects. Specific manufacturer objects can be added to the
Management VDE provided that their names are greater than 4096 (in decimal notation).
The present MIB is designed to facilitate implementation in very simple devices. It is also
anticipated that DLMS will exchange information based on other standardized MIB definitions.
For example, SNMP RMON (Internet RFC 1757: “Remote Network Monitoring Management
Information Base”, February 1995) is a widely applied set of definitions supported in many
network protocols for remote management. Since the name space of DLMS is constrained,
mapping to this large data structure would consume too much of the limited name space. It can
therefore be accomplished through the definition of a single Named Variable Object of type
STRUCTURE, and, Detailed Access would be used to navigate the structure to its individual
components. The name 4088 (in decimal notation) is reserved for the future definition of
SNMPs RMON MIB. The Named Variable Objects from 4032 to 4080 are similarly reserved for
definition of other MIBs including CMIS/CMIP based MIBs.

– 16 – 61334-4-512 © CEI:2001
5.1 Définition des types généraux
5.1.1 Structure
L'administration de Systèmes DCP utilise les mêmes types que DLMS (voir 10.2 de la
CEI 61334-4-41 pour plus de détails) Cependant, il est nécessaire de disposer d’un type
spécial, appelé «liste». L'administration de Systèmes DCP utilise le type existant «tableau» (
«array» ) à la place du type «liste». Pour cette raison, le type «tableau» a une caractéristique
particulière: il a une taille maximale et un nombre variable d’éléments.
Tableau 1 – Argument Type Description
Type Description Code
Kind of Type M
Array[-list] S
[Maximum] number of Elements M
Type Description M
Structure S
List of Type Description M
Simple S
Class M
Un type est décrit par un argument spécifié de façon récursive. Cet argument décrit une
arborescence dite «arbre de types». Les feuilles de cet arbre sont des éléments de données
simples de la variable décrite par le type. Si un type décrit une variable complexe, l'arbre de
types aura alors un ou plusieurs noeuds sans feuilles; chacun d'eux représente un type
complexe constitué à partir des types éventuellement complexes représentés par les noeuds
de rang inférieur de l'arbre de types.
5.1.2 Arguments
L'argument Kind of Type (genre de type), du type CHOICE (choix), indique les choix effectués
pour décrire ce noeud de l'arbre de types. Les valeurs possibles de cet argument sont: ARRAY
(tableau), STRUCTURE ou SIMPLE. Seul le type tableau est décrit ici, étant donné qu'il peut
être différent de celui de la DLMS.
L'argument Array est retenu quand le choix pour l'argument Type Description est ARRAY. Il
indique que le noeud décrit est d'un type complexe constitué d'une séquence ordonnée
d'éléments, tous d'un même type. Le premier élément est numéroté zéro.
– L'argument [Maximum] Number of Elements (nombre d'éléments maximum), de type
Unsigned8, spécifie le nombre [maximum] d'éléments dans le tableau [-list]: si le tableau
est de longueur variable (liste), il indique le nombre maximum d'éléments, sinon il spécifie
le nombre d'éléments (qui est constant). Il doit être indiqué dans les spécifications de mise
en application.
– L'argument Type Description (spécification de type) spécifie le type des éléments du
tableau par une référence récursive à l'argument Type Description.
Les tableaux et les listes ont la même spécification de types.
L'accès détaillé n'est pas autorisé pour les listes, mais il l'est pour les tableaux.
Lorsque l'objet d'administration spécifié dans la suite du document est un tableau, il s'agit
toujours d'un tableau de longueur variable, c'est-à-dire une liste. Sa dénomination comporte le
mot «list» (par exemple L-SAP-list). Lorsqu'il s'agit d'un compteur, sa dénomination comporte
le mot «counter» (compteur).
61334-4-512 © IEC:2001 – 17 –
5.1 General types definition
5.1.1 Structure
The DCP Systems Management uses the same types as DLMS (see IEC 61334-4-41, 10.2 for
further details). However, there is a need for a special type “list”. The DCP System
Management uses the existing type “array” where the type “list” is needed. The type “array” for
that purpose has a special characteristic; i.e. it has a maximum size and a variable number of
elements.
Table 1 – Type Description argument
Type Description Code
Kind of Type M
Array[-list] S
[Maximum] number of Elements M
Type Description M
Structure S
List of Type Description M
Simple S
Class M
A type is described by a recursively specified argument. This argument describes a branching
tree, called a type tree. The leaves of this tree are the simple data elements of the variable
described by the type. If a type describes a complex variable, then the type tree will have one
or more non-leaf nodes, each of which represents a complex type constructed from the
possible complex types represented by the subordinate nodes of the type tree.
5.1.2 Arguments
The Kind of Type argument, of type CHOICE, indicates the selection which has been chosen to
describe this node of the type tree. The possible values for this argument are: ARRAY,
STRUCTURE or SIMPLE. Only the array type is described here, as it can be different from that
of the one in DLMS.
The Array argument is selected when the selection for the Type Description argument is
ARRAY. It indicates that the node being described is a complex type that is constructed from
an ordered sequence of elements, all of a single type. The first element is numbered zero.
– The [maximum] number of elements argument, of type Unsigned8, specifies the [maximum]
number of elements in the array[-list]: if the array has a variable length (list), it indicates the
maximum number of elements, or else it specifies the number of elements (which is a
constant). It must be specified in the implementation specifications.
– The Type Description argument specifies the type of the array elements through a recursive
reference to the Type Description argument.
The arrays and the lists have the same type description.
Detailed access is not allowed on lists, but is allowed on arrays.
When the management object specified in the following is an array, it is always a variable
length array: a list. Its name contains the word "list" (like L-SAP-list). When it is a counter, its
name contains the word “counter”.

– 18 – 61334-4-512 © CEI:2001
5.2 Objets MIB liés aux variables d'administration physique
Pour plus de détails, voir la CEI 61334-5-1. Les objets MIB suivants sont directement associés
aux variables d'administration physique portant le même nom.
1. delta-electrical-phase::= NamedVariableObject {
variable-name 8, -- en décimal
scope-of-access VDE-specific,
scope-may-change TRUE,
life-time-is-vde TRUE,
type-description Unsigned8
read-write-flag READ-ONLY,
available TRUE
}
La variable «delta-electrical-phase» (phase électrique en delta) indique la différence de phase
entre la phase de connexion du client et la phase de connexion du serveur. Les valeurs
suivantes sont prédéfinies:
0: Non défini: le serveur n'est temporairement pas en mesure de déterminer la différence de
phase,
1: le système serveur est connecté à la même phase que le système client,
2: la différence de phase entre la phase de connexion du serveur et la phase de connexion du
client est égale à 60 degrés,
3: la différence de phase entre la phase de connexion du serveur et la phase de connexion du
client est égale à 120 degrés,
4: la différence de phase entre la phase de connexion du serveur et la phase de connexion du
client est égale à 180 degrés,
5: la différence de phase entre la phase de connexion du serveur et la phase de connexion du
client est égale à –120 degrés,
6: la différence de phase entre la phase de connexion du serveur et la phase de connexion du
client est égale à –60 degrés.
2. max-receiving-gain::= NamedVariableObject {
variable-name 136, -- en décimal
scope-of-access VDE-specific,
scope-may-change TRUE,
life-time-is-vde TRUE,
type-description Unsigned8,
read-write-flag READ-WRITE,
available TRUE
}
La variable «max-receiving-gain» (gain maximal en mode réception) correspond au gain
maximal autorisé devant être utilisé par le système serveur en mode réception. Aucune unité
n'est spécifiée. L'unité, la valeur par défaut ainsi que les valeurs autorisées doivent être
indiquées dans les spécifications associées.

61334-4-512 © IEC:2001 – 19 –
5.2 MIB objects linked to Physical Management Variables
For further details, see IEC 61334-5-1. The following MIB objects are directly associated with
the Physical Management Variables of the same name.
1. delta-electrical-phase::= NamedVariableObject {
variable-name 8, -- in decimal
scope-of-access VDE-specific,
scope-may-change TRUE,
life-time-is-vde TRUE,
type-description Unsigned8,
read-write-flag READ-ONLY,
available TRUE
}
The delta-electrical-phase variable indicates the phase difference between the client's
connecting phase and the server's connecting phase. The following values are predefined:
0: Not Defined: the server is temporarily not able to determine the phase difference,
1: the server system is connected to the same phase as the client system,
2: the phase difference between the server's connecting phase and the client's connecting
phase is equal to 60 degrees,
3: the phase difference between the server's connecting phase and the client's connecting
phase is equal to 120 degrees,
4: the phase difference between the server's connecting phase and the client's connecting
phase is equal to 180 degrees,
5: the phase difference between the server's connecting phase and the client's connecting
phase is equal to −120 degrees,
6: the phase difference between the server's connecting phase and the client's connecting
phase is equal to −60 degrees.
2. max-receiving-gain::= NamedVariableObject {
variable-name 136, -- in decimal
scope-of-access VDE-specific,
scope-may-change TRUE,
life-time-is-vde TRUE,
type-description Unsigned8,
read-write-flag READ-WRITE,
available TRUE
}
The max-receiving-gain variable corresponds to the maximum allowed gain bound to be used
by the server system in the receiving mode. No unit is specified. The unit, the default value as
well as the authorized values shall be specified in the implementation specifications.

– 20 – 61334-4-512 © CEI:2001
5.3 Objets MIB liés aux variables d'administration MAC
Voir la CEI 61334-5-1 pour plus d'explications. Parmi les objets MIB suivants, seul l'objet
synchronisation-locked n'est pas directement lié à la variable d'administration MAC. Tous les
autres objets portent le même nom que la variable d'administration MAC associée décrite dans
la CEI 61334-5-1.
3. mac-address::= NamedVariableObject {
variable-name 32, -- en décimal
scope-of-access VDE-specific,
scope-may-change TRUE,
life-time-is-vde TRUE,
type-description Unsigned16,
read-write-flag READ-ONLY,
available TRUE
}
La variable «mac-address» (adresse mac) contient la valeur de l'interconnexion physique
(adresse MAC) associée au système local. A l'état non configuré, l'adresse MAC est l'adresse
NEW. Cette variable est écrite localement par le CIASE lors du recensement du système (à
l'aide d'un service Register). La valeur est utilisée dans chaque trame entrante ou sortante. La
valeur par défaut est «NEW-address».
Cette variable est mise à NEW:
– par la sous-couche MAC, une fois écoulé le délai «time-out-not-addressed» (temporisation
non adressée),
– lorsque l'objet MIB «reset-NEW-not-synchronised» (réinitialisation NEW non synchronisée)
est écrit (voir la description de cet objet).
Lorsque cette variable est mise à NEW:
1 le système perd sa synchronisation (fonction de la sous-couche MAC),
2 le système détruit automatiquement
...
