IEC 60947-2:1995/AMD1:1997
(Amendment)Amendment 1 - Low-voltage switchgear and controlgear - Part 2: Circuit-breakers
Amendment 1 - Low-voltage switchgear and controlgear - Part 2: Circuit-breakers
Amendement 1 - Appareillage à basse tension - Partie 2: Disjoncteurs
General Information
Relations
Standards Content (Sample)
NORME
CEI
INTERNATIONALE
IEC
60947-2
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
1997-11
Amendement 1
Appareillage à basse tension
Partie 2:
Disjoncteurs
Amendment 1
Low-voltage switchgear and controlgear
Part 2:
Circuit-breakers
IEC 1997 Droits de reproduction réservés Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE U
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue
– 2 – 60947-2 amend. 1 © CEI:1997
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 17B: Appareillage à basse tension, du
comité d'études 17 de la CEI: Appareillage.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
17B/838/FDIS 17B/857/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
___________
Page 2
SOMMAIRE
Ajouter le titre du paragraphe suivant:
7.3 Compatibilité électromagnétique (CEM)
Remplacer le titre de 8.4 par ce qui suit:
8.4 Essais individuels
Ajouter les titres des annexes suivantes:
J Compatibilité électromagnétique (CEM) – Prescriptions et essais pour les disjoncteurs
K Glossaire des symboles pour les produits couverts par cette norme
Insérer, à la page 6, dans la liste existante, les titres des figures suivantes:
B.10 Dispositif d'essai pour les DPR autres que ceux utilisés dans des enveloppes métalliques
spécifiées, pour vérifier l'immunité aux transitoires rapides électriques (voir B.8.12.1)
B.11 Dispositif d'essai pour les DPR prévus pour être utilisés dans une enveloppe métallique
spécifiée pour vérifier l'immunité aux transitoires rapides électriques (voir B.8.12.1)
F.9 Installation d'essai pour la vérification des émissions rayonnées aux fréquences
radioélectriques
60947-2 Amend. 1 © IEC:1997 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 17B: Low-voltage switchgear and
controlgear, of IEC technical committee 17: Switchgear and controlgear.
The text of this amendment is based on the following documents :
FDIS Report on voting
17B/838/FDIS 17B/857/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
___________
Page 3
CONTENTS
Add the title of the following subclause:
7.3 Electromagnetic compatibility (EMC)
Replace the title of 8.4 by the following:
8.4 Routine tests
Add the titles of the following new annexes:
J Electromagnetic compatibility (EMC) – Requirements and tests for circuit-breakers
K Glossary of symbols related to products covered by this standard
Insert, on page 7, in the existing list, the titles of the following figures:
B.10 Test arrangement for CBRs other than those to be used in specified metallic
enclosures, for verifying immunity to electrical fast transients (see B.8.12.1)
B.11 Test arrangement for CBRs intended to be used in specified metallic enclosures for
verifying immunity to electrical fast transients (see B.8.12.1)
F.9 Test installation for the verification of radiated radiofrequency emissions

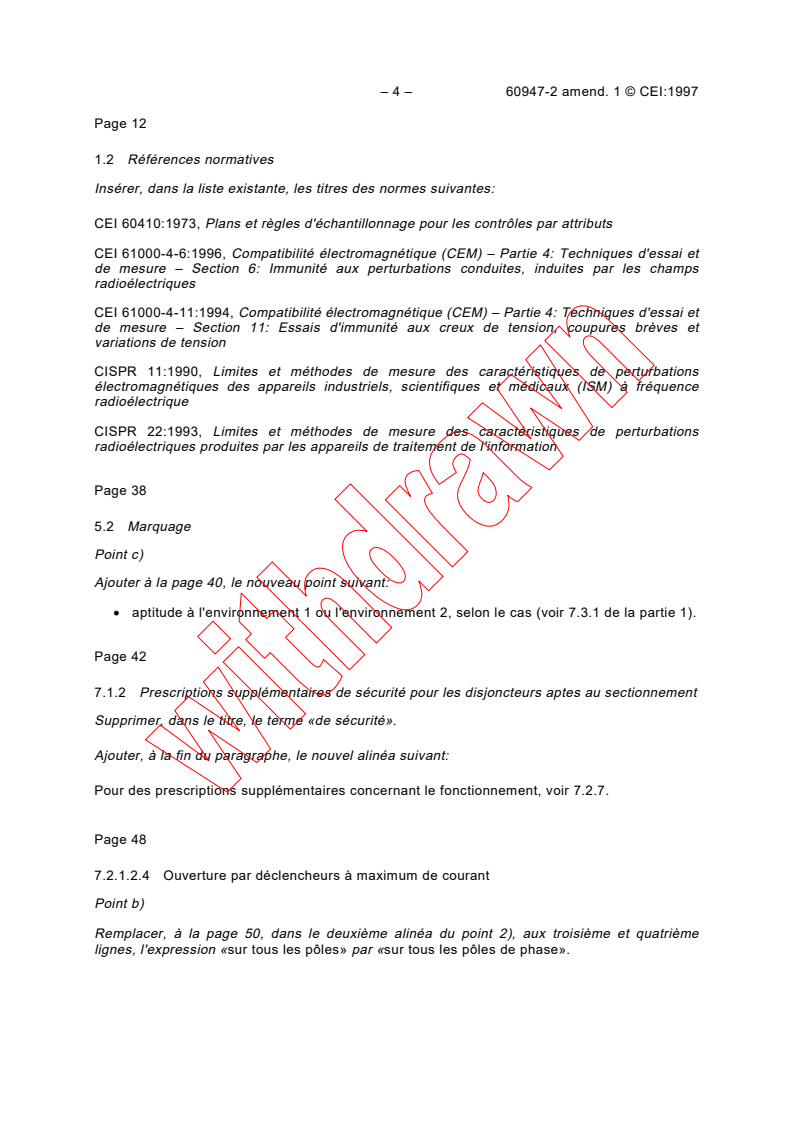

– 4 – 60947-2 amend. 1 © CEI:1997
Page 12
1.2 Références normatives
Insérer, dans la liste existante, les titres des normes suivantes:
CEI 60410:1973, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 61000-4-6:1996, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 6: Immunité aux perturbations conduites, induites par les champs
radioélectriques
CEI 61000-4-11:1994, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 11: Essais d'immunité aux creux de tension, coupures brèves et
variations de tension
CISPR 11:1990, Limites et méthodes de mesure des caractéristiques de perturbations
électromagnétiques des appareils industriels, scientifiques et médicaux (ISM) à fréquence
radioélectrique
CISPR 22:1993, Limites et méthodes de mesure des caractéristiques de perturbations
radioélectriques produites par les appareils de traitement de l'information
Page 38
5.2 Marquage
Point c)
Ajouter à la page 40, le nouveau point suivant:
• aptitude à l'environnement 1 ou l'environnement 2, selon le cas (voir 7.3.1 de la partie 1).
Page 42
7.1.2 Prescriptions supplémentaires de sécurité pour les disjoncteurs aptes au sectionnement
Supprimer, dans le titre, le terme «de sécurité».
Ajouter, à la fin du paragraphe, le nouvel alinéa suivant:
Pour des prescriptions supplémentaires concernant le fonctionnement, voir 7.2.7.
Page 48
7.2.1.2.4 Ouverture par déclencheurs à maximum de courant
Point b)
Remplacer, à la page 50, dans le deuxième alinéa du point 2), aux troisième et quatrième
lignes, l'expression «sur tous les pôles» par «sur tous les pôles de phase».
60947-2 Amend. 1 © IEC:1997 – 5 –
Page 13
1.2 Normative references
Add, in the existing list, the titles of the following standards:
IEC 60410: 1973, Sampling plans and procedures for inspection
IEC 61000-4-6: 1996, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 6: Immunity to conducted disturbances, induced by radiofrequency fields
IEC 61000-4-11: 1994, Electromagnetic compatibility (EMC) – Part 4: Testing and measuring
techniques – Section 11: Voltage dips, short interruptions and voltage variation immunity tests
CISPR 11: 1990, Limits and methods of measurement of electromagnetic disturbance
characteristics of industrial, scientific and medical (ISM) radiofrequency equipment
CISPR 22: 1993, Limits and methods of measurement of radio disturbance characteristics of
information technology equipment
Page 39
5.2 Marking
Item c)
Add, on page 41, the following new item:
• suitability for environment 1 or environment 2, as applicable (see 7.3.1 of part 1).
Page 43
7.1.2 Additional safety requirements for circuit-breakers suitable for isolation
Delete, in the title, the word "safety".
Add, at the end of the subclause, the following new paragraph :
For additional requirements concerning performance, see 7.2.7.
Page 49
7.2.1.2.4 Opening by over-current releases
Item b)
Replace, on page 51, in the second paragraph of point 2), in the third line, the expression "on
all poles" by "on all phase poles".
– 6 – 60947-2 amend. 1 © CEI:1997
Page 56
7.2.7 Prescriptions complémentaires pour les disjoncteurs aptes au sectionnement
Remplacer, aux pages 56 et 58, le texte de ce paragraphe par le texte suivant:
Les disjoncteurs aptes au sectionnement doivent satisfaire aux essais de 8.3.3.2, 8.3.3.5,
8.3.3.9, 8.3.4.3, 8.3.5.3 et 8.3.7.7, selon le cas.
Page 58
7.2.8 Prescriptions particulières pour les disjoncteurs à fusibles incorporés
Remplacer, dans la note, «voir l'annexe A» par «voir 7.2.9».
Ajouter, après 7.2.8, les nouveaux paragraphes suivants:
7.2.9 Coordination entre un disjoncteur et un autre dispositif de protection
contre les courts-circuits
Pour la coordination entre un disjoncteur et un autre dispositif de protection contre les courts-
circuits, voir l'annexe A.
7.3 Compatibilité électromagnétique (CEM)
NOTE – Un index des prescriptions et des essais correspondants est donné à l'annexe J.
7.3.1 Généralités
Le paragraphe 7.3.1 de la partie 1 est applicable. L'environnement 1 et l'environnement 2
comme définis dans la partie 1 peuvent s'appliquer aux disjoncteurs selon cette norme.
7.3.2 Immunité
Les disjoncteurs doivent avoir une immunité satisfaisante aux perturbations électromagnétiques.
Pour les besoins de cette norme, l'immunité aux champs électromagnétiques à fréquence
industrielle est considérée comme couverte par les essais correspondants de 8.3 qu'il n'est
pas nécessaire de répéter (par exemple essais de surcharge et de court-circuit).
7.3.2.1 Disjoncteurs ne comprenant pas de circuits électroniques
Le paragraphe 7.3.2.1 de la partie 1 s'applique.
NOTE – Le besoin de prescriptions pour des déclencheurs à haute sensibilité pour des disjoncteurs selon
l'annexe B non associés à des circuits électroniques est à l'étude.
7.3.2.2 Disjoncteurs comprenant des circuits électroniques
Le paragraphe 7.3.2.2 de la partie 1 est applicable avec le complément suivant:
L'annexe B couvre les prescriptions d'essai d'immunité pour les DPR.
L'annexe F couvre les prescriptions d'essai d'immunité pour les disjoncteurs avec protection
électronique contre les surintensités.
Dans tous les autres cas, les essais doivent être effectués selon 8.3.9.
60947-2 Amend. 1 © IEC:1997 – 7 –
Page 57
7.2.7 Additional requirements for circuit-breakers suitable for isolation
Replace, on pages 57 and 59, the text of this subclause by the following text:
Circuit-breakers suitable for isolation shall comply with the tests of 8.3.3.2, 8.3.3.5, 8.3.3.9,
8.3.4.3, 8.3.5.3 and 8.3.7.7, as applicable.
Page 59
7.2.8 Specific requirements for integrally fused circuit-breakers
Replace, in the note, "see annex A" by "see 7.2.9".
Add, after 7.2.8, the following new subclauses:
7.2.9 Coordination between a circuit-breaker and another short-circuit protective device
For the coordination between a circuit-breaker and another short-circuit protective device, see
annex A.
7.3 Electromagnetic compatibility (EMC)
NOTE – An index of the relevant requirements and tests is given in annex J.
7.3.1 General
Subclause 7.3.1 of part 1 applies. Both environment 1 and environment 2 as defined in part 1
may apply to circuit-breakers according to this standard.
7.3.2 Immunity
Circuit-breakers shall have satisfactory immunity to electromagnetic disturbances.
For the purpose of this standard, immunity to power frequency electromagnetic fields is
considered covered by the relevant tests of 8.3 which need not be repeated (e.g. overload and
short-circuit tests).
7.3.2.1 Circuit-breakers not incorporating electronic circuits
Subclause 7.3.2.1 of part 1 applies.
NOTE – The need for requirements for highly sensitive releases for circuit-breakers according to annex B not
associated with electronic circuits is under consideration.
7.3.2.2 Circuit-breakers incorporating electronic circuits
Subclause 7.3.2.2 of part 1 applies with the following addition:
Annex B covers the immunity test requirements for CBRs.
Annex F covers the immunity test requirements for circuit-breakers with electronic overcurrent
protection.
In all other cases tests shall be made in accordance with 8.3.9.
– 8 – 60947-2 amend. 1 © CEI:1997
7.3.3 Emission
7.3.3.1 Disjoncteurs ne comprenant pas de circuits électroniques
Le paragraphe 7.3.3.1 de la partie 1 s'applique.
7.3.3.2 Disjoncteurs comprenant des circuits électroniques
Le paragraphe 7.3.3.2 de la partie 1 est applicable avec les compléments suivants:
7.3.3.2.1 Disjoncteurs comprenant des circuits électroniques ne contenant pas d'oscillateurs
fonctionnant pendant des périodes étendues
NOTE – Une période étendue est une période supérieure à 40 ms.
Ces disjoncteurs ne produisent pas de perturbations continues mais seulement des
perturbations transitoires pendant la commutation. La fréquence et les conséquences de ces
perturbations transitoires sont considérées comme faisant partie de l'environnement
électromagnétique normal des installations à basse tension et aucune mesure n'est
nécessaire.
7.3.3.2.2 Disjoncteurs comprenant des circuits électroniques contenant des circuits oscillants
fonctionnant pendant des périodes étendues
L'annexe B donne les détails concernant les prescriptions et les essais d'émission pour les
DPR.
L'annexe F donne les détails concernant les prescriptions et les essais d'émission pour les
disjoncteurs avec protection électronique contre les surintensités.
Page 60
8.3.1 Séquences d'essais
Modifier, à la page 62, le tableau «Index alphabétique des essais» comme suit:
Ajouter, pour l'essai «Fonctionnement en service (aptitude au)» 8.3.4.2 et 8.3.4.4.
Remplacer, pour l'essai «Tenue diélectrique (vérification de la)» 8.3.4.2 et 8.3.8.4 par 8.3.4.3
et 8.3.8.5.
Ajouter, au bas du tableau, le nouvel essai et le nouveau paragraphe suivants:
Indication de la position des contacts principaux 8.3.3.9
Page 64
Tableau 9 – Schéma d'ensemble des séquences d'essais
Ajouter, pour la séquence d'essais I, dans la troisième colonne, le nouvel essai suivant:
Vérification de la position des contacts principaux (le cas échéant)
60947-2 Amend. 1 © IEC:1997 – 9 –
7.3.3 Emission
7.3.3.1 Circuit-breakers not incorporating electronic circuits
Subclause 7.3.3.1 of part 1 applies.
7.3.3.2 Circuit-breakers incorporating electronic circuits
Subclause 7.3.3.2 of part 1 applies, but is amplified as follows:
7.3.3.2.1 Circuit-breakers incorporating electronic circuits not including oscillators operating
for extended periods
NOTE – An extended period is a period greater than 40 ms.
These circuit-breakers do not generate continuous disturbances and only generate transient
disturbances during switching. The frequency and the consequences of these transient
disturbances are considered as part of the normal electromagnetic environment of low-voltage
installations and no measurements are necessary.
7.3.3.2.2 Circuit-breakers incorporating electronic circuits including oscillators operating
for extended periods
Annex B details the emission requirements and tests for CBRs.
Annex F details the emission requirements and tests for circuit-breakers with electronic
overcurrent protection.
Page 61
8.3.1 Test sequences
Amend, on page 63, table "Alphabetic index of tests" as follows:
Replace, for test "Dielectric withstand (verification)", 8.3.4.2 and 8.3.8.4 by 8.3.4.3 and 8.3.8.5.
Add, for test "Operational performance capability", 8.3.4.2 and 8.3.4.4.
Add, at the end of the table, the following new test and subclause:
Indication of main contact position 8.3.3.9
Page 65
Table 9 – Overall schema of test sequences
Add, for test sequence I, at the end of the third column, the following new item:
Verification of main contact position (where applicable)
– 10 – 60947-2 amend. 1 © CEI:1997
Insérer, pour la séquence d'essais II, dans la troisième colonne après la première ligne, le
nouvel essai suivant:
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
