IEC 61000-3-12:2004

Electromagnetic compatibility (EMC) - Part 3-12: Limits - Limits for harmonic currents produced by equipment connected to public low-voltage systems with input current > 16 A and ≤ 75 A per phase

Deals with the limitation of harmonic currents injected into the public supply system. The limits given in this International Standard are applicable to electrical and electronic equipment with a rated input current exceeding 16 A and up to and including 75 A per phase, intended to be connected to public low-voltage a.c. distribution systems of the following types: - nominal voltage up to 240 V, single-phase, two or three wires; - nominal voltage up to 690 V, three-phase, three or four wires; - nominal frequency 50 Hz or 60 Hz. Other distribution systems are excluded. The limits given in this edition apply to equipment when connected to 230/400 V, 50 Hz systems. This standard applies to equipment intended to be connected to low-voltage systems interfacing with the public supply at the low-voltage level. It does not apply to equipment intended to be connected only to private low-voltage systems interfacing with the public supply only at the medium- or high-voltage level. This standard defines: a) requirements and emission limits for equipment; b) methods for type tests and simulations. Tests according to this International Standard are type tests of complete pieces of equipment. Conformity with this standard can also be determined by validated simulations.

Compatibilité électromagnétique (CEM) - Partie 3-12: Limites - Limites pour les courants harmoniques produits par les appareils connectés aux réseaux publics basse tension ayant un courant appelé > 16 A et ≤ 75 A par phase

Traite de la limitation des courants harmoniques injectés dans le réseau public d'alimentation. Les limites définies dans la présente Norme internationale sont applicables aux appareils électriques et électroniques ayant un courant assigné d'entrée supérieur à 16 A et inférieur ou égal à 75 A par phase, destinés à être connectés aux réseaux publics de distribution en courant alternatif basse tension des types suivants: - tension nominale jusqu'à 240 V, monophasé, deux ou trois conducteurs; - tension nominale jusqu'à 690 V, triphasé, trois ou quatre conducteurs; - fréquence nominale 50 Hz ou 60 Hz. Les autres réseaux de distribution sont exclus. Les limites définies dans la présente édition s'appliquent aux appareils connectés aux réseaux 230/400 V, 50 Hz. La présente norme s'applique aux appareils destinés à être raccordés à des réseaux basse tension connectés au réseau public d'alimentation au niveau basse tension. Elle ne s'applique pas aux appareils destinés à être raccordés uniquement à des réseaux basse tension privés connectés au réseau public d'alimentation seulement au niveau moyenne ou haute tension. Cette norme définit: a) les exigences et limites d'émissions pour les appareils; b) les méthodes d'essai de type et de simulation. Les essais réalisés conformément à la présente Norme internationale sont des essais de type sur des équipements complets. La conformité à la présente norme peut également être déterminée au moyen de simulations validées.

General Information

• Status: Published
• Publication Date: 28-Nov-2004
• ICS: 33.100.10 - Emission
• Technical Committee: SC 77A - EMC - Low frequency phenomena
• Drafting Committee: WG 1 - TC 77/SC 77A/WG 1
• Current Stage: DELPUB - Deleted Publication
• Completion Date: 12-May-2011

Relations

• Revised: IEC 61000-3-12:2011 - Electromagnetic compatibility (EMC) - Part 3-12: Limits - Limits for harmonic currents produced by equipment connected to public low-voltage systems with input current >16 A and ≤ 75 A per phase
• Effective Date: 05-Sep-2023

Standards Content (Sample)

NORME CEI
INTERNATIONALE
IEC
61000-3-12
INTERNATIONAL
Première édition
STANDARD
First edition
2004-11
Compatibilité électromagnétique (CEM) –
Partie 3-12:
Limites – Limites pour les courants harmoniques
produits par les appareils connectés aux réseaux
publics basse tension ayant un courant appelé
>16 A et ≤≤≤≤75 A par phase
Electromagnetic compatibility (EMC) –
Part 3-12:
Limits – Limits for harmonic currents produced
by equipment connected to public low-voltage
systems with input current >16 A and ≤≤≤≤75 A
per phase
Numéro de référence
Reference number
CEI/IEC 61000-3-12:2004
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: [e-mail] Email: [e-mail]
Tél: [phone] Tel: [phone]
Fax: [phone] Fax: [phone]
.
NORME CEI
INTERNATIONALE
IEC
61000-3-12
INTERNATIONAL
Première édition
STANDARD
First edition
2004-11
Compatibilité électromagnétique (CEM) –
Partie 3-12:
Limites – Limites pour les courants harmoniques
produits par les appareils connectés aux réseaux
publics basse tension ayant un courant appelé
>16 A et ≤≤≤≤75 A par phase
Electromagnetic compatibility (EMC) –
Part 3-12:
Limits – Limits for harmonic currents produced
by equipment connected to public low-voltage
systems with input current >16 A and ≤≤≤≤75 A
per phase
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
U
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61000-3-12  CEI:2004

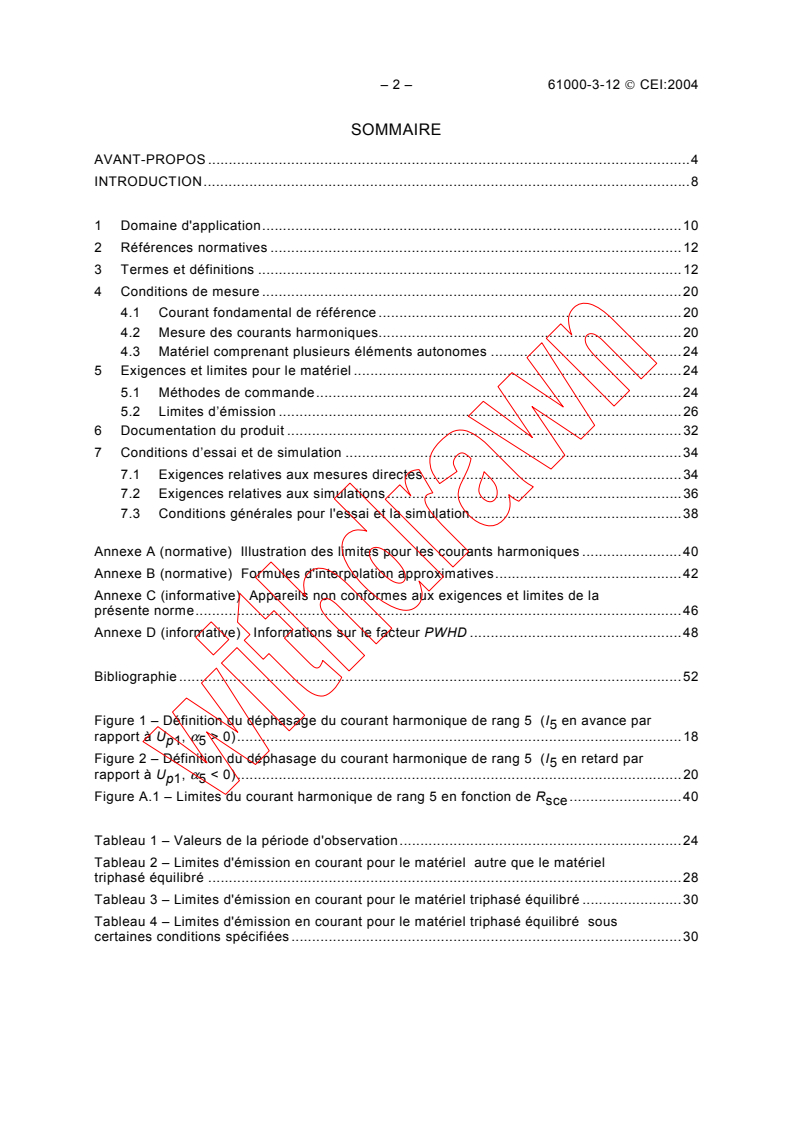

SOMMAIRE
AVANT-PROPOS .4
INTRODUCTION.8

1 Domaine d'application.10
2 Références normatives.12
3 Termes et définitions .12
4 Conditions de mesure .20
4.1 Courant fondamental de référence .20
4.2 Mesure des courants harmoniques.20
4.3 Matériel comprenant plusieurs éléments autonomes .24
5 Exigences et limites pour le matériel .24
5.1 Méthodes de commande.24
5.2 Limites d’émission.26
6 Documentation du produit .32
7 Conditions d’essai et de simulation .34
7.1 Exigences relatives aux mesures directes .34
7.2 Exigences relatives aux simulations .36
7.3 Conditions générales pour l'essai et la simulation.38

Annexe A (normative) Illustration des limites pour les courants harmoniques .40
Annexe B (normative) Formules d'interpolation approximatives.42
Annexe C (informative) Appareils non conformes aux exigences et limites de la
présente norme.46
Annexe D (informative)  Informations sur le facteur PWHD .48

Bibliographie .52

Figure 1 – Définition du déphasage du courant harmonique de rang 5 (I en avance par
α > 0).18
rapport à U ,
p1
Figure 2 – Définition du déphasage du courant harmonique de rang 5 (I en retard par
rapport à U , α < 0).20
p1 5
Figure A.1 – Limites du courant harmonique de rang 5 en fonction de R .40
sce
Tableau 1 – Valeurs de la période d'observation.24
Tableau 2 – Limites d'émission en courant pour le matériel autre que le matériel
triphasé équilibré .28
Tableau 3 – Limites d'émission en courant pour le matériel triphasé équilibré .30
Tableau 4 – Limites d'émission en courant pour le matériel triphasé équilibré sous
certaines conditions spécifiées .30

61000-3-12  IEC:2004 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.9

1 Scope.11
2 Normative references.13
3 Terms and definitions .13
4 Measurement conditions.21
4.1 Reference fundamental current.21
4.2 Harmonic current measurement .21
4.3 Equipment consisting of several self-contained items .25
5 Requirements and limits for equipment .25
5.1 Control methods.25
5.2 Limits for emission.27
6 Product documentation.33
7 Test and simulation conditions .35
7.1 Requirements for direct measurement .35
7.2 Requirements for simulation .37
7.3 General conditions for test and simulation.39

Annex A (normative) Illustration of limits for harmonic currents .41
Annex B (normative) Approximate interpolation formulas .43
Annex C (informative) Equipment not complying with the requirements and limits
of this standard .47
Annex D (informative) Information on the PWHD factor.49

Bibliography .53

th
Figure 1 – Definition of the 5 harmonic current phase angle (I leads U , α > 0) .19
5 p1 5
th
Figure 2 – Definition of the 5 harmonic current phase angle (I lags U , α < 0) .21
5 p1 5
th
Figure A.1 – Limits of the 5 harmonic current as functions of R .41
sce
Table 1 – Values of the observation period .25
Table 2 – Current emission limits for equipment other than balanced three-phase
equipment.29
Table 3 – Current emission limits for balanced three-phase equipment .31
Table 4 – Current emission limits for balanced three-phase equipment under specified
conditions .31

– 4 – 61000-3-12  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-12: Limites – Limites pour les courants harmoniques
produits par les appareils connectés aux réseaux publics basse tension
ayant un courant appelé >16 A et ≤≤≤≤75 A par phase

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
...
