IEC 60364-4-42:2001

Electrical installations of buildings - Part 4-42: Protection for safety - Protection against thermal effects

Persons, fixed equipment, and fixed materials adjacent to electrical equipment shall be protected against harmful effects of heat developed by electrical equipment, or thermal radiation, particularly the following effects: - combustion or degradation of materials; - risk of burns; - impairment of the safe function of installed equipment.

Installations électriques des bâtiments - Partie 4-42: Protection pour assurer la sécurité - Protection contre les effets thermiques

Les personnes, les matériels fixes et les objets fixes voisins des matériels électriques doivent être protégés contre les effets thermiques dangereux dus au fonctionnement des matériels électriques, ou contre les effets des rayonnements thermiques, notamment contre les effets suivants: - combustion ou dégradation de matériaux; - risques de brûlures; - atteinte à la sécurité de fonctionnement des matériels électriques installés.

General Information

• Status: Published
• Publication Date: 16-Aug-2001
• ICS: 29.120.50 - Fuses and other overcurrent protection devices
• ICS: 91.140.50 - Electricity supply systems
• Technical Committee: TC 64 - Electrical installations and protection against electric shock
• Current Stage: DELPUB - Deleted Publication
• Completion Date: 19-May-2010

Relations

• Revised: IEC 60364-4-42:2010 - Low-voltage electrical installations - Part 4-42: Protection for safety - Protection against thermal effects
• Effective Date: 05-Sep-2023

Standards Content (Sample)

INTERNATIONAL IEC
STANDARD 60364-4-42
Second edition
2001-08
Electrical installations of buildings –
Part 4-42:
Protection for safety –
Protection against thermal effects

This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number

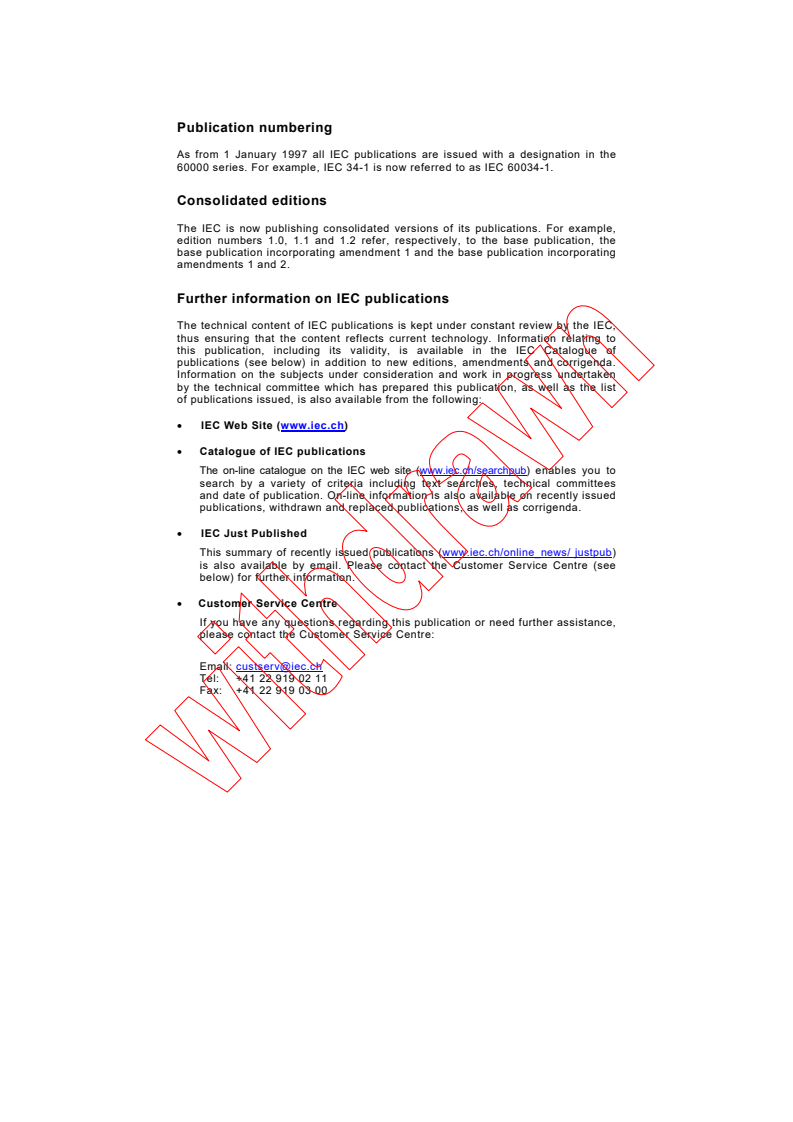

Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the

60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.

Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,

edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the

base publication incorporating amendment 1 and the base publication incorporating

amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to
this publication, including its validity, is available in the IEC Catalogue of
publications (see below) in addition to new editions, amendments and corrigenda.
Information on the subjects under consideration and work in progress undertaken
by the technical committee which has prepared this publication, as well as the list
of publications issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees
and date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub)
is also available by email. Please contact the Customer Service Centre (see
below) for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: [e-mail]
Tel: [phone]
Fax: [phone]
INTERNATIONAL IEC
STANDARD 60364-4-42
Second edition
2001-08
Electrical installations of buildings –
Part 4-42:
Protection for safety –
Protection against thermal effects

 IEC 2001 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
PRICE CODE
M
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue

60364-4-42 © IEC:2001 – 3 –

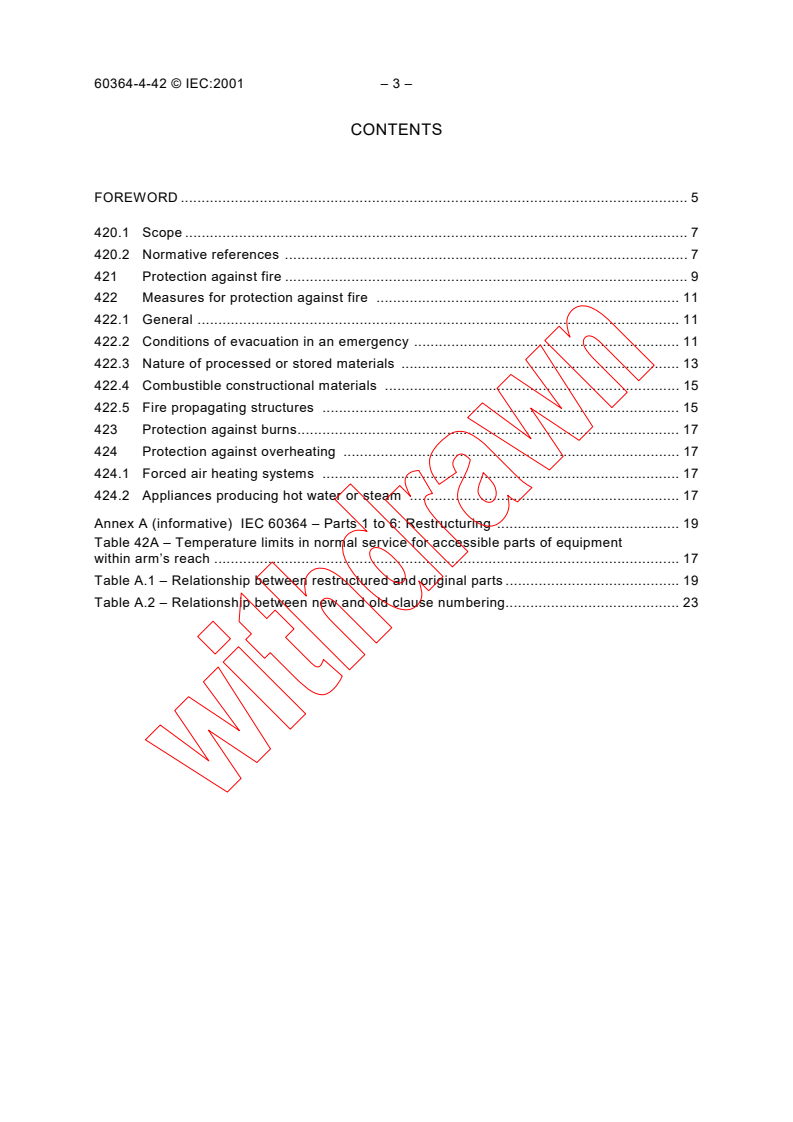

CONTENTS
FOREWORD . 5

420.1 Scope . 7

420.2 Normative references . 7

421 Protection against fire . 9

422 Measures for protection against fire . 11
422.1 General . 11
422.2 Conditions of evacuation in an emergency . 11
422.3 Nature of processed or stored materials . 13
422.4 Combustible constructional materials . 15
422.5 Fire propagating structures . 15
423 Protection against burns. 17
424 Protection against overheating . 17
424.1 Forced air heating systems . 17
424.2 Appliances producing hot water or steam . 17
Annex A (informative) IEC 60364 – Parts 1 to 6: Restructuring . 19
Table 42A – Temperature limits in normal service for accessible parts of equipment
within arm’s reach . 17
Table A.1 – Relationship between restructured and original parts . 19
Table A.2 – Relationship between new and old clause numbering. 23

60364-4-42 © IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ELECTRICAL INSTALLATIONS OF BUILDINGS –

Part 4-42: Protection for safety –

Protection against thermal effects

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60364-4-42 has been prepared by IEC technical committee 64:
Electrical installations and protection against electric shock.
The IEC 60364 series (parts 1 to 6), is currently being restructured, without any technical
changes, into a more simple form (see annex A).
According to a unanimous decision by the Committee of Action (CA/1720/RV (2000-03-21)),
the restructured parts of IEC 60364 have not been submitted to National Committees for
approval.
The text of this second edition of IEC 60364-4-42 is compiled from and replaces
– part 4-42, first edition (1980),
– part 4-482, first edition (1982).
This publication has been drafted, as close as possible, in accordance with the ISO/IEC
Directives, Part 3.
Annex A is for information only.
The committee has decided that the contents of this publication will remain unchanged
until 2004. At this date, the publication will be
reconfirmed;
withdrawn;
replaced by a revised edition, or
amended.
60364-4-42 © IEC:2001 – 7 –
ELECTRICAL INSTALLATIONS OF BUILDINGS –

Part 4-42: Protection for safety –

Protection against thermal effects

420.1 (421) Scope
Persons, fixed equipment, and fixed materials adjacent to electrical equipment shall be

protected against harmful effects of heat developed by electrical equipment, or thermal
radiation, particularly the following effects:
• combustion or degradation of materials;
• risk of burns;
• impairment of the safe function of installed equipment.
NOTE  Protection against overcurrent is dealt with in IEC 60364-4-43.
420.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60364. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60364 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60079-14:1996, Electrical apparatus for explosive gas atmospheres – Part 14: Electrical
installations in hazardous areas (other than mines)
IEC 60332-1:1993, Tests on electric cables under fire conditions – Part 1: Tests on a single
vertical insulated wire or cable
IEC 60332-3-10:2000, Tests on electric cables under fire conditions – Part 3-10: Test for
vertical flame spread of vertically-mounted bunched wires or cables – Apparatus
IEC 60332-3-21:2000, Tests on electric cables under fire conditions – Part 3-21: Test for
vertical flame spread of vertically-mounted bunched wires or cables – Category A F/R

IEC 60332-3-22:2000, Tests on electric cables under fire conditions – Part 3-22: Test for
vertical flame spread of vertically-mounted bunched wires or cables – Category A
IEC 60332-3-23:2000, Tests on electric cables under fire conditions – Part 3-23: Test for
vertical flame spread of vertically-mounted bunched wires or cables – Category B
IEC 60332-3-24:2000, Tests on electric cables under fire conditions – Part 3-24: Test for
vertical flame spread of vertically-mounted bunched wires or cables – Category C
________
In this standard, references in brackets refer to the previous numbering system.

60364-4-42 © IEC:2001 – 9 –
IEC 60332-3-25:2000, Tests on electric cables under fire conditions – Part 3-25: Test for

vertical flame spread of vertically-mounted bunched wires or cables – Category D

IEC 60364-4-41: Electrical installations of buildings – Part 4-41: Protection for safety –

Protection against electric shock

IEC 60364-4-43: Electrical installations of buildings – Part 4-43: Protection for safety –

Protection against overcurrent

IEC 60364-5-51: Electrical installations of buildings – Part 5-51: Selection and erection of

electrical equipment – Common rules

IEC 60614 (all parts), Conduits for electrical installations
421 (422)  Protection against fire
NOTE  Fire terms and related tests are under consideration by co-operation between ISO and IEC. The terms used
in this clause are provisional.
421.1 (422.1)  Electrical equipment shall not present a fire hazard to adjacent materials
Any relevant manufacturer’s erection instructions shall be observed in addition to the
requirements of IEC 60364.
421.2 (422.2)  Where fixed equipment may attain surface temperatures which could cause a
fire hazard to adjacent materials, the equipment shall either:
• be mounted on or within materials which will withstand such temperatures and are of low
thermal conductance, or
• be screened from elements of building construction by materials which will withstand such
temperatures and are of low thermal conductance, or
• be mounted to allow safe dissipation of heat at a sufficient distance from any material on
which such temperatures could have deleterious thermal effects, any means of support
being of low thermal conductance.
)  Where arcs or sparks may be emitted by permanently connected equipment in
421.3 (422.3
normal service, the equipment shall either:
• be totally enclosed in arc-resistant material, or
• be screened by arc-resistant material from building elements on which the arcs could have
deleterious thermal effects, or
• be mounted to allow safe extinction of the arc at a sufficient distance from building
elements on which the arc could have deleterious thermal effects.
Arc-resistant material used for this protective measure shall be non-combustible, of low
thermal conductivity, and of adequate thickness to provide mechanical stability.
421.4 (422.4)  Fixed equipment causing a focusing or concentration of heat shall be at a
sufficient distance from any fixed object or building element so that the object or element, in
normal conditions, cannot be subjected to a dangerous temperature.

60364-4-42 © IEC:2001 – 11 –
421.5 (422.5)  Wherever electrical equipment in a single location contains flammable liquid in

significant quantity, precautions shall be taken to prevent burning liquid and the products of

combus tion of the liquid (flame, smoke, toxic gases) spreading to other parts of the building.

NOTE 1  Examples of such precautions are

– a drainage pit to collect leakages of liquid and ensure their extinction in the event of fire, or

– installation of the equipment in a chamber of adequate fire resistance and the provision of sills or other means
of preventing burning liquid spreading to other parts of the building, such a chamber being ventilated solely to

the ext
...

NORME CEI
INTERNATIONALE 60364-4-42
Deuxième édition
2001-08
Installations électriques des bâtiments –
Partie 4-42:
Protection pour assurer la sécurité –
Protection contre les effets thermiques

Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60364-4-42:2001(F)
Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: [e-mail]
Tél: [phone]
Fax: [phone]
NORME CEI
INTERNATIONALE 60364-4-42
Deuxième édition
2001-08
Installations électriques des bâtiments –
Partie 4-42:
Protection pour assurer la sécurité –
Protection contre les effets thermiques

 IEC 2001 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
M
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 60364-4-42 © CEI:2001
SOMMAIRE
AVANT-PROPOS . 4

420.1 Domaine d'application . 6

420.2 Références normatives . 6

421 Protection contre l'incendie . 8

422 Mesures de protection contre l'incendie . 10
422.1 Généralités . 10
422.2 Conditions d'évacuation en cas d'urgence . …………………………………………….10
422.3 Nature des matières traitées ou entreposées . 12
422.4 Constructions combustibles . 14
422.5 Structures propagatrices d'incendie . 14
423 Protection contre les brûlures. 16
424 Protection contre les suréchauffements. 16
424.1 Installations de chauffage à air pulsé . 16
424.2 Appareils producteurs d'eau chaude ou de vapeur. 16
Annexe A (informative) CEI 60364 – Parties 1 à 6: Restructuration . 18
Tableau 42A – Températures maximales en service normal des parties accessibles
des matériels électriques à l'intérieur du volume d'accessibilité au toucher. 16
Tableau A.1 – Relations entre les parties restructurées et les parties originales . 18
Tableau A.2 – Relations entre les numérotations anciennes et nouvelles. 22

– 4 – 60364-4-42 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
INSTALLATIONS ÉLECTRIQUES DES BÂTIMENTS –

Partie 4-42: Protection pour assurer la sécurité –

Protection contre les effets thermiques

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60364-4-42 a été établie par le comité d'études 64 de la CEI:
Installations électriques et protection contre les chocs électriques.
La série des normes CEI 60364 (parties 1 à 6) est actuellement en restructuration, sans
changements techniques, sous une forme simple (voir annexe A).
Sur la décision unanime du Comité d'action (CA/1720/RV (2000-03-21)), les parties de la
CEI 60364 établies selon la nouvelle structure, n'ont pas été soumises aux Comités nationaux
pour approbation.
Le texte de la présente deuxième édition de la CEI 60364-4-42 est le résultat d'une compilation
de, et remplace
– la partie 4-42, première édition (1980),
– la partie 4-482, première édition (1982).
La présente publication a été élaborée, autant que possible, conformément aux Directives
ISO/CEI, partie 3.
L’annexe A est donnée uniquement à titre d'information.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004. A cette
date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
– 6 – 60364-4-42 © CEI:2001
INSTALLATIONS ÉLECTRIQUES DES BÂTIMENTS –

Partie 4-42: Protection pour assurer la sécurité –

Protection contre les effets thermiques

420.1 (421) Domaine d’application

Les personnes, les matériels fixes et les objets fixes voisins des matériels électriques doivent

être protégés contre les effets thermiques dangereux dus au fonctionnement des matériels

électriques, ou contre les effets des rayonnements thermiques, notamment contre les effets
suivants:
• combustion ou dégradation de matériaux;
• risques de brûlures;
• atteinte à la sécurité de fonctionnement des matériels électriques installés.
NOTE  La protection contre les surintensités fait l'objet de la CEI 60364-4-43.
420.2  Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour cette partie de la CEI 60364. Pour les
références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur cette partie de la
CEI 60364 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60079-14:1996, Matériel électrique pour atmosphères explosives gazeuses – Partie 14:
Installations électriques dans les emplacements dangereux (autres que les mines)
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essais sur un
conducteur ou câble isolé vertical
CEI 60332-3-10:2000, Essais des câbles électriques soumis au feu – Partie 3-10: Essai de
propagation verticale de la flamme des fils ou câbles en nappes en position verticale –
Appareillage
CEI 60332-3-21:2000, Essais des câbles électriques soumis au feu – Partie 3-21: Essai de
propagation verticale de la flamme des fils ou câbles en nappes en position verticale –

Catégorie A F/R
CEI 60332-3-22:2000, Essais des câbles électriques soumis au feu – Partie 3-22: Essai de
propagation verticale de la flamme des fils ou câbles en nappes en position verticale –
Catégorie A
CEI 60332-3-23:2000, Essais des câbles électriques soumis au feu – Partie 3-23: Essai de
propagation verticale de la flamme des fils ou câbles en nappes en position verticale –
Catégorie B
CEI 60332-3-24:2000, Essais des câbles électriques soumis au feu – Partie 3-24: Essai de
propagation verticale de la flamme des fils ou câbles en nappes en position verticale –
Catégorie C
________
Dans la présente norme, les références entre parenthèses se réfèrent à la numérotation précedente.

– 8 – 60364-4-42 © CEI:2001
CEI 60332-3-25:2000, Essais des câbles électriques soumis au feu – Partie 3-25: Essai de

propagation verticale de la flamme des fils ou câbles en nappes en position verticale –

Catégorie D
CEI 60364-4-41: Installations électriques des bâtiments – Partie 4-41: Protection pour assurer

la sécurité – Protection contre les chocs électriques

CEI 60364-4-43: Installations électriques des bâtiments – Partie 4-43: Protection pour assurer

la sécurité – Protection contre les surintensités

CEI 60364-5-51: Installations électriques des bâtiments – Partie 5-51: Choix et mise en œuvre

des matériels électriques – Règles communes
CEI 60614 (toutes les parties), Conduits pour installations électriques
421 (422) Protection contre l'incendie
NOTE  Les qualificatifs de comportement au feu et les essais correspondants sont à l'étude en coparticipation de
la CEI et de l'ISO. Les termes utilisés dans cet article sont provisoires.
421.1 (422.1)  Les matériels électriques ne doivent pas présenter de danger d'incendie pour
les matériaux voisins.
Les instructions correspondantes du constructeur doivent être observées en plus des
prescriptions de la série de la CEI 60364.
421.2 (422.2)  Lorsque les températures extérieures des matériels fixes peuvent atteindre des
valeurs susceptibles de causer un incendie aux matériaux voisins, les matériels doivent être:
• soit installés sur ou à l'intérieur de matériaux supportant de telles températures et de faible
conductivité thermique,
• soit séparés des éléments de construction par des matériaux supportant de telles
températures et de faible conductivité thermique,
• soit installés à une distance suffisante de tout matériau dont la conservation pourrait être
compromise par de telles températures, en permettant une dissipation sûre de la chaleur,
les supports des matériels ayant une faible conductivité thermique.
421.3 (422.3)  Les matériels reliés à demeure, susceptibles de produire des arcs ou des
étincelles en service normal, doivent être:
• soit complètement enfermés dans des matériaux résistants aux arcs,

• soit séparés des éléments de construction sur lesquels les arcs pourraient avoir des effets
nuisibles, par des écrans en matériau résistant aux arcs,
• soit installés à une distance suffisante des éléments de construction sur lesquels les arcs
pourraient avoir des effets nuisibles, en permettant une extinction sûre de l'arc.
Les matériaux résistant aux arcs utilisés pour cette mesure de protection doivent être
incombustibles, avoir
...

NORME CEI
INTERNATIONALE IEC
60364-4-42
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2001-08
Installations électriques des bâtiments –
Partie 4-42:
Protection pour assurer la sécurité –
Protection contre les effets thermiques
Electrical installations of buildings –
Part 4-42:
Protection for safety –
Protection against thermal effects

Numéro de référence
Reference number
CEI/IEC 60364-4-42:2001
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: [e-mail]
Email: [e-mail]
Tél: [phone]
Tel: [phone]
Fax: [phone]
Fax: [phone]
.
NORME CEI
INTERNATIONALE IEC
60364-4-42
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2001-08
Installations électriques des bâtiments –
Partie 4-42:
Protection pour assurer la sécurité –
Protection contre les effets thermiques
Electrical installations of buildings –
Part 4-42:
Protection for safety –
Protection against thermal effects

 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
M
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60364-4-42 © CEI:2001
SOMMAIRE
AVANT-PROPOS . 4

420.1 Domaine d'application . 6

420.2 Références normatives . 6

421 Protection contre l'incendie . 8

422 Mesures de protection contre l'incendie . 10
422.1 Généralités . 10
422.2 Conditions d'évacuation en cas d'urgence . …………………………………………….10
422.3 Nature des matières traitées ou entreposées . 12
422.4 Constructions combustibles . 14
422.5 Structures propagatrices d'incendie . 14
423 Protection contre les brûlures. 16
424 Protection contre les suréchauffements. 16
424.1 Installations de chauffage à air pulsé . 16
424.2 Appareils producteurs d'eau chaude ou de vapeur. 16
Annexe A (informative) CEI 60364 – Parties 1 à 6: Restructuration . 18
Tableau 42A – Températures maximales en service normal des parties accessibles
des matériels électriques à l'intérieur du volume d'accessibilité au toucher. 16
Tableau A.1 – Relations entre les parties restructurées et les parties originales . 18
Tableau A.2 – Relations entre les numérotations anciennes et nouvelles. 22

60364-4-42 © IEC:2001 – 3 –
CONTENTS
FOREWORD . 5

420.1 Scope . 7

420.2 Normative references . 7

421 Protection against fire . 9

422 Measures for protection against fire . 11
422.1 General . 11
422.2 Conditions of evacuation in an emergency . 11
422.3 Nature of processed or stored materials . 13
422.4 Combustible constructional materials . 15
422.5 Fire propagating structures . 15
423 Protection against burns. 17
424 Protection against overheating . 17
424.1 Forced air heating systems . 17
424.2 Appliances producing hot water or steam . 17
Annex A (informative) IEC 60364 – Parts 1 to 6: Restructuring . 19
Table 42A – Temperature limits in normal service for accessible parts of equipment
within arm’s reach . 17
Table A.1 – Relationship between restructured and original parts . 19
Table A.2 – Relationship between new and old clause numbering. 23

– 4 – 60364-4-42 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
INSTALLATIONS ÉLECTRIQUES DES BÂTIMENTS –

Partie 4-42: Protection pour assurer la sécurité –

Protection contre les effets thermiques

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60364-4-42 a été établie par le comité d'études 64 de la CEI:
Installations électriques et protection contre les chocs électriques.
La série des normes CEI 60364 (parties 1 à 6) est actuellement en restructuration, sans
changements techniques, sous une forme simple (voir annexe A).
Sur la décision unanime du Comité d'action (CA/1720/RV (2000-03-21)), les parties de la
CEI 60364 établies selon la nouvelle structure, n'ont pas été soumises aux Comités nationaux
pour approbation.
Le texte de la présente deuxième édition de la CEI 60364-4-42 est le résultat d'une compilation
de, et remplace
– la partie 4-42, première édition (1980),
– la partie 4-482, première édition (1982).
La présente publication a été élaborée, autant que possible, conformément aux Directives
ISO/CEI, partie 3.
L’annexe A est donnée uniquement à titre d'information.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004. A cette
date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
60364-4-42 © IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ELECTRICAL INSTALLATIONS OF BUILDINGS –

Part 4-42: Protection for safety –

Protection against thermal effects

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the
...
