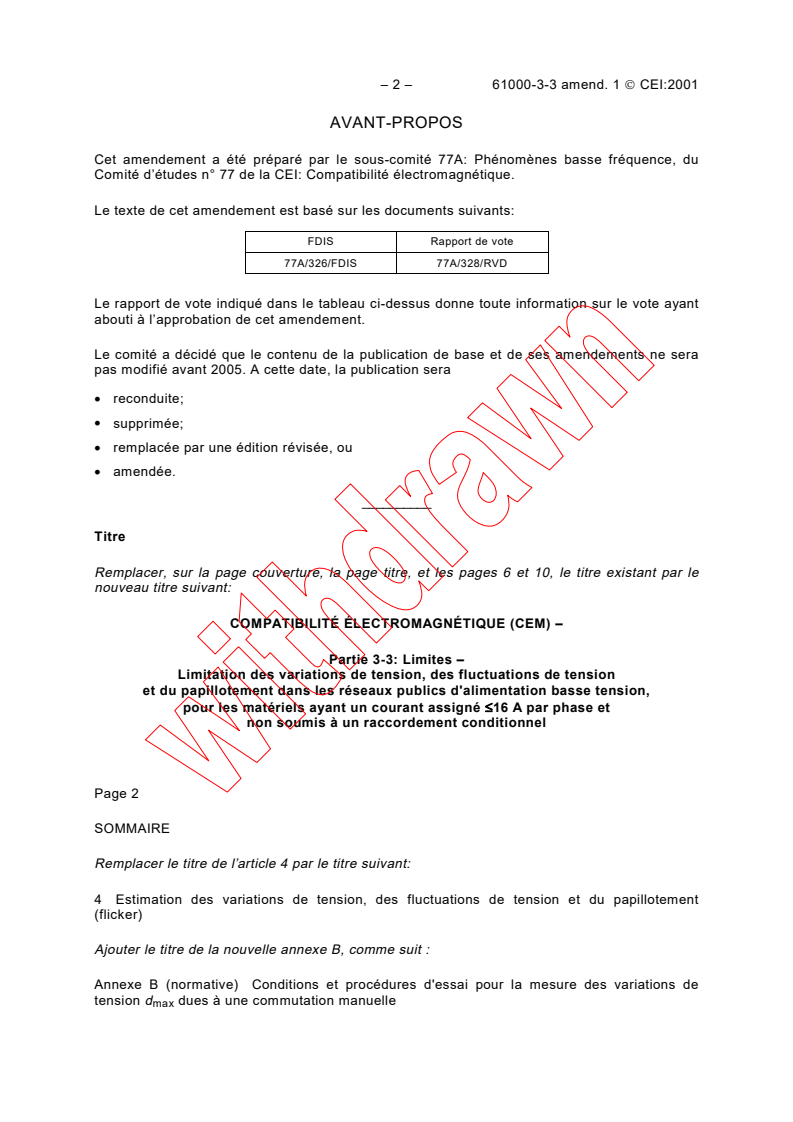

– 2 – 61000-3-3 amend. 1 CEI:2001
AVANT-PROPOS
Cet amendement a été préparé par le sous-comité 77A: Phénomènes basse fréquence, du
Comité d’études n° 77 de la CEI: Compatibilité électromagnétique.
Le texte de cet amendement est basé sur les documents suivants:
FDIS Rapport de vote
77A/326/FDIS 77A/328/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2005. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
__________
Titre
Remplacer, sur la page couverture, la page titre, et les pages 6 et 10, le titre existant par le
nouveau titre suivant:
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –
Partie 3-3: Limites –
Limitation des variations de tension, des fluctuations de tension
et du papillotement dans les réseaux publics d'alimentation basse tension,
pour les matériels ayant un courant assigné ≤16 A par phase et
non soumis à un raccordement conditionnel
Page 2
SOMMAIRE
Remplacer le titre de l’article 4 par le titre suivant:
4 Estimation des variations de tension, des fluctuations de tension et du papillotement
(flicker)
Ajouter le titre de la nouvelle annexe B, comme suit :
Annexe B (normative) Conditions et procédures d'essai pour la mesure des variations de
tension d dues à une commutation manuelle
max
61000-3-3 Amend. 1 IEC:2001 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 77A: Low frequency phenomena, of IEC
technical committee 77: Electromagnetic compatibility.
The text of this amendment is based on the following documents:
FDIS Report on voting
77A/326/FDIS 77A/328/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2005. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
__________
Title
Replace the title of this standard on the cover page, the title page and on pages 7 and 11 as
follows:
ELECTROMAGNETIC COMPATIBILITY (EMC) –
Part 3-3: Limits –
Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage
supply systems, for equipment with rated current ≤16 A per phase and not subject to
conditional connection
Page 3
CONTENTS
Replace the title of clause 4 by the following title:
4 Assessment of voltage changes, voltage fluctuations and flicker
Add the title of the new annex B as follows:
Annex B (normative) Test conditions and procedures for measuring d voltage changes
max
caused by manual switching

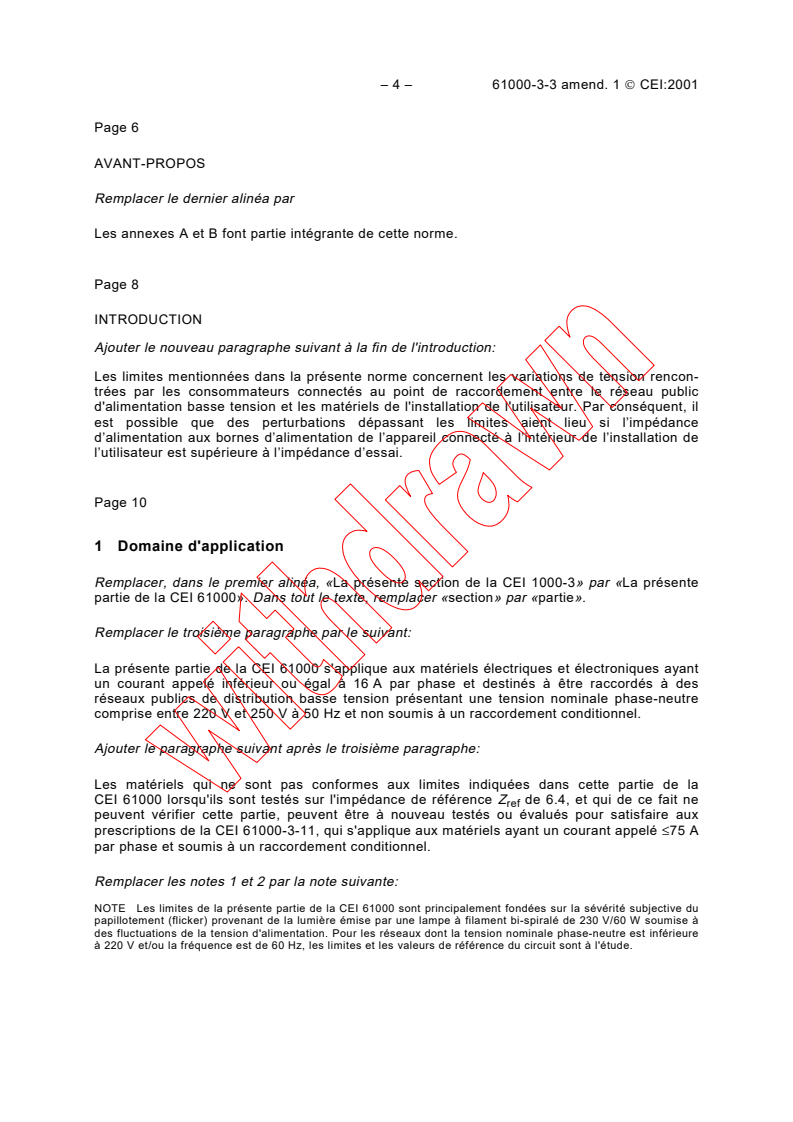

– 4 – 61000-3-3 amend. 1 CEI:2001
Page 6
AVANT-PROPOS
Remplacer le dernier alinéa par
Les annexes A et B font partie intégrante de cette norme.
Page 8
INTRODUCTION
Ajouter le nouveau paragraphe suivant à la fin de l'introduction:
Les limites mentionnées dans la présente norme concernent les variations de tension rencon-
trées par les consommateurs connectés au point de raccordement entre le réseau public
d'alimentation basse tension et les matériels de l'installation de l'utilisateur. Par conséquent, il
est possible que des perturbations dépassant les limites aient lieu si l’impédance
d’alimentation aux bornes d’alimentation de l’appareil connecté à l’intérieur de l’installation de
l’utilisateur est supérieure à l’impédance d’essai.
Page 10
1 Domaine d'application
Remplacer, dans le premier alinéa, «La présente section de la CEI 1000-3» par «La présente
partie de la CEI 61000». Dans tout le texte, remplacer «section» par «partie».
Remplacer le troisième paragraphe par le suivant:
La présente partie de la CEI 61000 s'applique aux matériels électriques et électroniques ayant
un courant appelé inférieur ou égal à 16 A par phase et destinés à être raccordés à des
réseaux publics de distribution basse tension présentant une tension nominale phase-neutre
comprise entre 220 V et 250 V à 50 Hz et non soumis à un raccordement conditionnel.
Ajouter le paragraphe suivant après le troisième paragraphe:
Les matériels qui ne sont pas conformes aux limites indiquées dans cette partie de la
CEI 61000 lorsqu'ils sont testés sur l'impédance de référence Z de 6.4, et qui de ce fait ne
ref
peuvent vérifier cette partie, peuvent être à nouveau testés ou évalués pour satisfaire aux
prescriptions de la CEI 61000-3-11, qui s'applique aux matériels ayant un courant appelé ≤75 A
par phase et soumis à un raccordement conditionnel.
Remplacer les notes 1 et 2 par la note suivante:
NOTE Les limites de la présente partie de la CEI 61000 sont principalement fondées sur la sévérité subjective du
papillotement (flicker) provenant de la lumière émise par une lampe à filament bi-spiralé de 230 V/60 W soumise à
des fluctuations de la tension d'alimentation. Pour les réseaux dont la tension nominale phase-neutre est inférieure
à 220 V et/ou la fréquence est de 60 Hz, les limites et les valeurs de référence du circuit sont à l'étude.
61000-3-3 Amend. 1 IEC:2001 – 5 –
Page 7
FOREWORD
Replace the last paragraph by
Annexes A and B form an integral part of this standard.
Page 9
INTRODUCTION
Add the following new paragraph at the end of the introduction:
The limits in this standard relate to the voltage changes experienced by consumers connected
at the interface between the public supply low-voltage network and the equipment user’s
installation. Consequently, if the actual impedance of the supply at the supply terminals of
equipment connected within the equipment user’s installation exceeds the test impedance, it is
possible that supply disturbance exceeding the limits may occur.
Page 11
1 Scope
Replace, in the first paragraph, “This section of IEC 1000-3” by “This part of IEC 61000”.
Throughout the text replace all references to “section” by “part”.
Replace the third paragraph by the following:
This part of IEC 61000 is applicable to electrical and electronic equipment having an input
current equal to or less than 16 A per phase, intended to be connected to public low-voltage
distribution systems of between 220 V and 250 V line to neutral at 50 Hz, and not subject to
conditional connection.
Add the following new paragraph after the third paragraph:
Equipment which does not comply with the limits of this part of IEC 61000 when tested with the
reference impedance Z of 6.4, and which therefore cannot be declared compliant with this
ref
part, may be retested or evaluated to show conformity with IEC 61000-3-11. Part 3-11 is
applicable to equipment with rated input current ≤75 A per phase and subject to conditional
connection.
Replace notes 1 and 2 by the following note:
NOTE The limits in this part of IEC 61000 are based mainly on the subjective severity of flicker imposed on the
light from 230 V/60 W coiled-coil filament lamps by fluctuations of the supply voltage. For systems with nominal
voltage less than 220 V line to neutral and/or frequency of 60 Hz, the limits and reference circuit values are under
consideration.
– 6 – 61000-3-3 amend. 1 CEI:2001
2 Références normatives
Supprimer la référence à la norme CEI 60335-2-7.
Ajouter à la fin de la référence normative à la CEI 60868, la note de bas de page suivante:
La CEI 60868 sera supprimée et remplacée par la CEI 61000-4-15 en 2003. Les flickermètres conformes à la
CEI 61000-4-15 peuvent également être utilisés pour les mesures de papillotement associées à la présente partie
de la CEI 61000-3.
Ajouter à la liste existante les nouvelles références suivantes:
CEI 61000-3-2: Compatibilité électromagnétique (CEM) – Partie 3-2: Limites – Limites pour les
émissions de courant harmonique (courant appelé par les appareils ≤16 A par phase)
CEI 61000-3-11: Compatibilité électromagnétique (CEM) – Partie 3-11: Limites – Limitations
des variations de tension, des fluctuations de tension et du papillotement dans les réseaux
publics d'alimentation basse tension, pour les équipements ayant un courant appelé ≤75 A et
soumis à un raccordement conditionnel
CEI 60974-1: Matériel de soudage électrique – Partie 1: Sources de courant pour soudage
Page 12
3 Définitions
Remplacer les définitions existantes suivantes par les nouvelles définitions ci-dessous:
3.1
forme de la tension efficace
U(t)
fonction temporelle de la tension efficace, évaluée comme valeur unique pour chaque demi-
période consécutive comprise entre les passages par zéro de la tension source (voir la
figure 2)
3.2
caractéristique de la variation de tension
ΔU(t)
fonction temporelle de la variation de tension efficace évaluée comme valeur unique pour
chaque demi-période consécutive comprise entre les passages par zéro de la tension source,
comportant des intervalles de temps dont la tension est en régime permanent pendant au
moins 1 s (voir figure 2)
NOTE Cette caractéristique étant seulement utilisée par l’évaluation de la mesure, la tension en régime
permanent est considérée comme étant constante pour la précision de cette mesure (voir 6.2).
3.3
caractéristique de la variation maximale de tension
ΔU
max
différence entre les valeurs de tension efficace maximale et minimale d'une caractéristique de
variation de tension (voir figure 2)
61000-3-3 Amend. 1 IEC:2001 – 7 –
2 Normative references
Delete the reference to IEC 60335-2-7.
Add the following new footnote to the end of the normative reference to IEC 60868:
IEC 60868 will be withdrawn and replaced by IEC 61000-4-15 in 2003. Flickermeters complying with IEC 61000-4-15
may also be used for flicker measurements associated with this part of IEC 61000-3.
Add the following new normative references to the existing list:
IEC 61000-3-2: Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for harmonic
current emissions (equipment input current <16 A per phase)
IEC 61000-3-11: Electromagnetic compatibility (EMC) – Part 3-11: Limits – Limitation of voltage
changes, voltage fluctuations and flicker in public low-voltage supply systems – Equipment with
rated current <75 A and subject to conditional connection
IEC 60974-1: Arc welding equipment – Part 1: Welding power sources
Page 13
3 Definitions
Replace the following existing definitions as follows:
3.1
r.m.s. voltage shape
U(t)
the time function of r.m.s. voltage, evaluated as a single value for each successive half period
between zero-crossings of the source voltage (see figure 2)
3.2
voltage change characteristic
ΔU(t)
the time function of the r.m.s. voltage change evaluated as a single value for each successive
half period between zero-crossings of the source voltage between time intervals in which the
voltage is in a steady-state condition for at least 1 s (see figure 2)
NOTE Since this characteristic is only used for assessments using calculations, the voltage in the steady-state
condition is assumed to be constant within the measurement accuracy (see 6.2).
3.3
maximum voltage change characteristic
ΔU
max
the difference between maximum and minimum r.m.s. values of a voltage change characteristic
(see figure 2)
– 8 – 61000-3-3 amend. 1 CEI:2001
3.5
fluctuation de tension
série de variations de la tension efficace évaluée comme valeur unique pour chaque demi-
période consécutive entre les passages par zéro de la tension source
3.10
temps d'impression de flicker
t
f
valeur dont la dimension temporelle définit l'impression de papillotement d'une caractéristique
de variation de tension
Ajouter, page 14, les nouvelles définitions suivantes:
3.11
raccordement conditionnel
disposition requérant que l'alimentation de l'utilisateur au point de raccordement présente une
impédance inférieure à l'impédance de référence Z , afin que les émissions provenant de ces
ref
matériels soient conformes aux limites énoncées dans la présente partie.
NOTE Le respect des limites de variation de tension peut ne pas constituer la seule condition posée pour le
raccordement. Il peut également s'avérer nécessaire de respecter les limites d'émission pour d'autres phénomènes,
tels que les harmoniques.
3.12
point de raccordement
interface entre un réseau public d'alimentation et l'installation électrique d'un utilisateur
Page 14
4 Evaluation des fluctuations de tension et du flicker
Remplacer le titre existant par le nouveau titre suivant:
4 Estimation des variations de tension, des fluctuations de tension et du
papillotement (flicker)
4.1 Evaluation en valeur relative d’une variation de tension « d »
Dans la première phrase, remplacer «la variation de l’onde de tension» par «la caractéristique
de la variation de tension».
Remplacer les deux premières lignes de la note 3 par:
3 Pour des matériels monophasés et triphasés symétriques, et à condition que X soit positif (inductif), la variation
de tension peut être d'environ:
Remplacer «Variation de l’onde de tension» par «caractéristiques de la variation de tension»
en particulier aux paragraphes 4.2.2, 4.2.3, 4.2.3.1, 4.2.3.2 et dans le tableau 1.
61000-3-3 Amend. 1 IEC:2001 – 9 –
3.5
voltage fluctuation
series of changes of r.m.s. voltage evaluated as a single value for each successive half-pe
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
