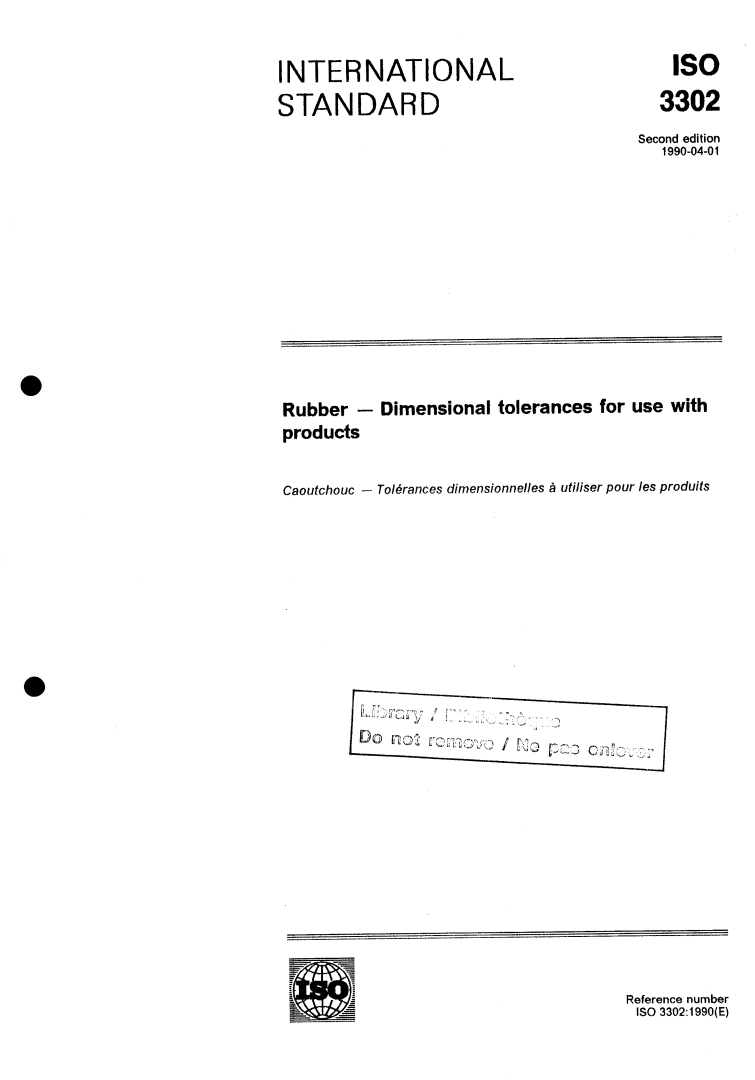

IS0
I NTER NATIONAL
3302
STANDARD
Second edition
1990-04-0 1
Rubber - Dimensional tolerances for use with
products
Caoutchouc - Tolérances dimensionnelles a utiliser pour les produits
Reference number
IS0 3302: 1990( E)
---------------------- Page: 1 ----------------------
Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take pari in the
work. IS0 collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Drafl International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Interna-
tional Standard requires approval by at least 75 % of the member bodies
casting a vote.
International Standard IS0 3302 was prepared by Technical Committee
ISO/TC 45, Rubber and rubber products.
This second edition cancels and replaces the first edition (IS0
3302:1976), of which it constitutes a technical revision including, in par-
ticular, the addition of a new clause (clause 7) dealing with calendered
sheet.
O is0 1990
All rights reserved. No part of thls publication may be reproduced or utilized In any form
or by any means, electronic or mechanical, including photocopylng and mlcrofilm, without
permission In writing from the publisher.
International Organlzatlon for Standardization
Case Postale 56 CH-1211 Genève 20 Switzerland
Printed In Switzerland
ii
---------------------- Page: 2 ----------------------
IS0 33021990(E)
Introduction
Rubber products are subject to changes in their dimensions after proc-
essing and vulcanization. This may be due to a variety of factors, such
as mould shrinkage or relaxation of die swell.
These changes should be determined and allowed for when designing
such items as moulds and dies used in the manufacture of a given
product.
The closer tolerance classes outlined in this specification should not be
demanded unless required by the final application and should be re-
stricted to those dimensions deemed to be critical. The greater the de-
gree of accuracy demanded, the closer the control which must be
exercised during manufacture, and hence the higher the costs.
When particular physical properties are required in the product, it may
not always be possible to provide them in a mix which is capable of
fabrication to close tolerances. It is advisable, in these circumstances,
that consultation should take place between the interested parties. In
general, softer vulcanizates (i.e. those of hardness below 50 IRHD -
see IS0 48) need greater tolerances than harder ones.
iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD IS0 3302:1990(E)
Rubber - Dimensional tolerances for use with products
1 Scope 3 Measurement of dimensions
This International Standard specifies classes of di-
3.1 General
mensional tolerances, and their values, for moulded,
0 extruded and calendered solid rubber products. The
For solid products, measurements of dimensions
relevant test methods necessary for the establish-
shall not be made until 16 h have elapsed after
ment of compliance with this International Standard
vulcanization, this minimum time being extended to
are also specified.
72 h in cases of dispute. Measurements shall be
completed within 3 months after the date of des-
The tolerances are primarily intended for use with
patch to the purchaser or before the product is put
vulcanized rubber but may also be suitable for pro-
into use, whichever is the shorter time. Measure-
ducts made of thermoplastic rubbers.
ments shall be made at standard temperature, after
conditioning (see IS0 471). Care shall be taken to
This standard does not apply to precision toroidal
ensure that the products are not subjected to ad-
sealing rings or to calendered composite products
verse storage conditions (see IS0 2230) and that
such as rubber-coated fabrics or products where a
they are not distorted during measurement.
rubber coating is applied by the process of topping
or skim coating.
3.2 Test instruments
3.2.1 Depending on the circumstances, measure-
2 Normative references
ments shall be made using one or more of the fol-
lowing types of instrument:
The following standards contain provisions which,
through reference in this text, constitute provisions
3.2.1.1 For solid products, a micrometer dial
of this International Standard. At the time of publi-
gauge, the foot of which shall exert a pressure of
cation, the editions indicated were valid. All stand-
22 kPa f 5 kPa for rubber of hardness equal to or
ards are subject to revision, and parties to
greater than 35 IRHD or of 10 kPa f 2kPa for rub-
agreements based on this International Standard
ber of hardness less than 35 IRHD (see IS0 4648 and
are encouraged to investigate the possibility of ap-
IS0 48).
plying the most recent editions of the standards in-
dicated below. Members of IEC and IS0 maintain
3.2.1.2 A suitable optical measuring instrument.
registers of currently valid International Standards.
3.2.1.3 Fixed gauges, for upper and lower limits
IS0 48:1979, Vulcanized rubbers - Determination of
appropriate to the dimensions being measured.
hardness (Hardness between 30 and 85 IRHD).
3.2.1.4 Other devices, including tape measures
IS0 471:1983, Rubber - Standard temperatures, hu-
(with or without vernier), sliding calipers and micro-
midities and fimes for the conditioning and testing
meter calipers.
of test pieces.
3.2.2 All instruments shall be capable of measuring
IS0 2230:1973, Vulcanized rubber - Guide to
the dimension with an error within the tolerances
st orage.
specified.
IS0 4648:1978, Rubber, vulcanized - Determination
3.2.3 In all measurements intended to be compar-
of dimensions of fest pieces and products for test
ative, the same measuring device shall be used.
purposes.
1
---------------------- Page: 4 ----------------------
IS0 3302:1990(E)
d) Care shall be taken in applying the standard tol-
4 Tolerances
erances to products having wide sectional vari-
ations.
For the purposes of this International Standard,
nominal dimensions and tolerances are based on
e) In cases where the rubber product is unavoidably
the R 5 and R 10 series of preferred numbers re-
distorted during removal from the mould, the di-
spectively.
mensions of the products may be affected, and
special allowance may be needed.
The dimensions of certain parameters of a particular
product may not all require the application of the
same class of tolerance. Dimensions of different
parameters of the product on the same drawing may
5.2 Classification
have different class tolerances applied to them.
When drawings do not indicate a required class tol-
This clause establishes four classes of tolerance for
erance, the largest tolerance given in the related
fixed and closure dimensions (see 5.3) for products
table shall be applied.
moulded in solid rubber, namely:
NOTES
a) Class M1 for precision mouldings. Such
1 Tolerances that are specified in this International mouldings require precision moulds, fewer cavi-
Standard in terms of a positive value and an equal nega-
ties per mould, close mix controls, etc., which
tive value (e.g. & 0,35) may also be expressed in terms
results in high cost. Optical comparators or
of unequal positive and negative values, providing the
other, similar, measuring devices may be re-
difference between the two values remains the same. For
quired to minimize distortion of the rubber by the
exaryle, I0,35 may also be expressed as ?:;: or To.’
measuring instrument. This type of part requires
Or -0,7! etc.
expensive control and inspection procedures.
2 Special consideration of tolerances will be necessary
for a vulcanizate with a low hardness and a high tensile
b) Class M2 for high-quality mouldings involving
strength (e.g. natural rubber gum vulcanizate).
much of the close control required for class M1.
c) Class M3 for good-quality mouldings.
5 Mouldings
d) Class M4 for mouldings where dimensional con-
trol is non-critical.
5.1 General
5.3 Fixed dimensions and closure dimensions
The dimensional tolerances stated in this Interna-
tional Standard may be wider than those used in
In moulding a rubber product, more rubber is used
some other engineering practice. The following
than is required to fill the cavity, and the excess is
considerat ions apply:
flashed. This flash tends to prevent the mould
sections from fully closing and thus affects the
a) All rubber shows some shrinkage when cooled
finished-part dimensions.
after moulding, and allowance for this is made in
the mould design. The amount of shrinkage is
NOTE 3 For products moulded by transfer or injection,
dependent on the rubber type and the mix used,
it is possible to regard all dimensions as fixed.
but also varies from batch to batch of the same
mix. Products made from some silicone rubbers,
Two sets of tolerances, F and C, are given and are
fluorocarbon elastomers and other special-
defined below.
purpos
...
NORME IS0
1 N T E R N AT I O N A LE
3302
Deuxième édition
1990-04-01
Caoutchouc - Tolérances dimensionnelles à
utiliser pour les produits
Rubber - Dimensional tolerances for use with products
Numéro de référence
IS0 3302: 1990( F)
---------------------- Page: 1 ----------------------
IS0 33021 99O(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L‘ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 O/O au moins
des comités membres votants.
IS0 3302 a été élaborée par le comité techni-
La Norme internationale
que ISO/TC 45, Élastomères et produits à base d‘élastomères.
Cette deuxième édition annule et remplace la première édition (IS0
3302:1976), dont elle constitue une révision technique, en particulier un
nouvel article (article 7) traitant des feuilles calandrées a été ajouté.
8 IS0 1990
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 CH-I211 Geneve 20 Suisse
ImDrirné en Suisse
ii
---------------------- Page: 2 ----------------------
IS0 3302:1990(F)
Introduction
Les dimensions des produits en caoutchouc sont sujettes à des modifi-
cations après traitement et vulcanisation. Les raisons en sont multiples,
comme par exemple le retrait au moulage, le relâchement du gon-
flement de la filière, etc.
II est recommandé de déterminer et de tenir compte de ces modifica-
tions lors de la conception de pièces telles que les moules et les filières
utilisés dans la fabrication d’un produit donné.
II convient que les catégories à tolérances les plus serrées ne soient
demandées que là où l’application finale l‘exige et qu’elles soient ap-
pliquées seulement aux dimensions importantes. Plus le degré de pré-
cision demandée est grand, plus le contrôle exercé pendant la
fabrication doit être minutieux, et plus le prix de revient du produit est
élevé.
Lorsque des propriétés physiques particulières sont nécessaires pour
le produit, il se peut qu’il ne soit pas toujours possible de les obtenir
dans un mélange qui soit apte à la fabrication à des tolérances serrées
et il est souhaitable, dans ces conditions, que les parties intéressées
se consultent. En général, les vulcanisats plus mous (c’est-à-dire de
dureté inférieure Ci 50 DIDC; voir IS0 48) nécessitent de plus grandes
tolérances que les vulcanisats plus durs.
iii
---------------------- Page: 3 ----------------------
~~
NORME INTERNATIONALE IS0 3302:1990(F)
Caoutchouc - Toléranaes dimensionnelles à utiliser pour les
produits
IS0 2230:1973, Élastomères vulcanisés - Guide pour
1 Domaine d’applicatlon
le stockage.
La présente Norme internationale fixe les catégories
IS0 4648:1978, Caoutchouc vulcanisé - Détermi-
des tolérances dimensionnelles des produits en ca-
nation des dimensions des éprouvettes et des pro-
outchouc solides moulés, extrudés et calandrés. Les
duits en vue des essais.
méthodes d’essai appropriées nécessaires à I’éta-
blissement de la conformité à la présente Norme
internationale sont également prescrites.
3 Mesurage des dimenslons
Ces tolérances sont destinées principalement au
3.1 Généralités
caoutchouc vulcanisé, mais elles conviennent
également aux produits à base de caoutchoucs
Dans le cas des produits solides, les dimensions ne
thermoplastiques.
doivent être mesurées que 16 h après la vulcanisa-
tion; ce temps minimal peut être porté à 72 h en cas
La présente Norme internationale n’est pas appli-
de litige. Les mesurages doivent être terminés dans
cable aux joints toriques de précision, ni aux pro-
les 3 mois après la date d’envoi à l’acheteur et,
duits composites calandrés tels que les tissus avec
dans tous les cas, avant que le produit ne soit uti-
revêtement en caoutchouc ou les produits sur les-
lisé, quel que soit le temps le plus court. Les mesu-
quels un revêtement en caoutchouc est appliqué
rages doivent être faits après conditionnement, à
suivant la procédure de pose d’une couche de sur-
température normale (voir IS0 471). On doit s‘assu-
face ou d’un enduit.
rer que les moulages ne sont pas soumis à des
conditions de stockage défavorables (voir IS0 2230)
et qu’ils ne sont pas déformés au cours du mesu-
2 Références normatives
rage.
Les normes suivantes contiennent des dispositions
3.2 Instruments dessal
qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la pré-
3.2.1 Selon les circonstances, les mesurages doi-
sente Norme internationale. Au moment de la pu-
vent être faits à l’aide d‘un ou plusieurs des types
blication, les éditions indiquées étaient en vigueur.
d’instruments suivants.
Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente
3.2.1.1 Dans le cas des produits solides, un micro-
Norme internationale sont invitées à rechercher la
mètre A cadran, dont le pied doit exercer une pres-
possibilité d’appliquer les éditions les plus récentes
sion de 22 kPa f 5 kPa dans le cas des
des normes indiquées ci-après. Les membres de la
caoutchoucs de dureté égale ou supérieure à
CE1 et de I’ISO possèdent le registre des Normes
35 DIDC, ou de 10 kPa & 2 kPa dans le cas des
internationales en vigueur à un momeht donné.
caoutchoucs de dureté inférieure à 35 DIDC (voir
IS0 4648 et IS0 48).
IS0 48:1979, Élastomères vulcanisés - Détermi-
nation de la dureté (Dureté comprise entre 30 et 85
3.2.1.2 instrument de mesurage optique approprié.
D.I.D.C.).
3.2.1.3 Jauges fixes, correspondant aux limites SU-
IS0 471:1983, Caoutchouc - Températures, humidi-
périeure et inférieure appropriées à la dimension à
tés et durées normales pour le conditionnement et
mesurer.
l’essai des éprouvettes.
1
---------------------- Page: 4 ----------------------
IS0 3302:1990(F)
lérances des catégories MI et M2 (voir 5.2) sont
3.2.1.4 Autres appareils, y compris des décamètres
très difficiles à obtenir.
d‘arpentage (avec ou sans vernier), des pieds à
coulisse et des appareils de mesure à vis micromé-
b) Des éléments non en caoutchouc, collés sur le
trique.
caoutchouc pendant le moulage, influeront sur le
retrait et, de ce fait, sur les tolérances pratica-
3.2.2 Tous les instruments doivent pouvoir mesurer
bles.
les dimensions avec une erreur comprise dans les
tolérances prescrites.
c) Les moules sont conçus de façon différente selon
le type de produit et la précision exigée. D’une
3.2.3 Pour tous les mesurages devant être compa-
façon générale, le moulage ne peut être plus
rés, il convient d’utiliser le même instrument de
précis que le moule, et plus le degré de préci-
mesure.
sion exigé est grand, plus les moules et leur
entretien deviennent onéreux.
4 Tolerances
d) On ne doit appliquer qu’avec prudence des tolé-
Pour les besoins de la présente Norme internatio-
rances normalisées à des produits ayant de
nale, les dimensions nominales et les tolérances
grandes variations de section.
reposent sur les séries R 5 et R 10 des nombres
normaux respectivement.
e) Au cas où le produit à base de caoutchouc est
0
inévitablement déformé lorsqu’on l’enlève du
Les dimensions de certains paramètres d’un produit
moule, les dimensions des produits peuvent être
particulier peuvent ne pas nécessiter l’application
affectées et une tolérance spéciale peut être né-
de la même catégorie de tolérance. Les dimensions
cessai re.
des différents paramètres du produit sur le même
dessin peuvent y avoir appliqué différentes catégo-
ries de tolérances. Lorsque les dessins n’indiquent
5.2 Classification
pas une classe de tolérance, la tolérance la plus
grande indiquée dans le tableau correspondant doit
L‘article 5 établit quatre catégories de tolérances
être utilisée.
pour les dimensions fixes et les dimensions liées à
la fermeture du moule (voir 5.3) pour les produits
NOTES
moulés dans du caoutchouc, à savoir:
1 Les tolérances prescrites dans la présente Norme
internationale en termes de valeur négative égale (par a) Catégorie M1 pour des moulages de précision.
exemple i 0,35) peuvent également s’énoncer en termes De tels moulages nécessitent des moules de
de valeurs négative et positive inégales, pourvu que la
précision, peu d’empreintes par moule, des
différence entre les deux valeurs reste la même. Par
contrôles précis des mélanges, etc., ce qui
exem le, k 03 peut également s’énoncer :$ ou !:*’
donne des coûts élevés. Des comparateurs opti-
+F
ou -0.7, etc.
ques ou autres appareils de mesure similaires
peuvent être nécessaires pour réduire au mini-
2 II convient d’être prudent avant de fixer des tolérances
mum la déformation du caoutchouc par I‘instru-
sur des vulcanisats de faible dureté et de résistance à la
traction élevée (par exemple vulcanisat pure gomme de ment de mesure. Ce type de produit nécessite
caoutchouc naturel).
des procédés de contrôle et de vérification oné-
reux.
5 Prodults moul6s
b) Catégorie M2 pour des moulages de haute qua-
lité impliquant la plupart des contrôles minutieux
5.1 Généralités
exigés pour la catégorie M1.
Les tolérances dimensionnelles indiquées dans la
c) Catégorie M3 pour des moulages de bonne qua-
présente Norme internationale peuvent être plus
lité.
larges que celles utilisées dans d’autres industries.
On doit tenir compte de ce qui suit:
d) Catégorie M4 pour des moulages pour lesquels
la précision dimensionnelle n’est pas impor-
a) Tout caoutchouc refroidi présente quelque retrait
tante.
après moulage, phénomène dont il faut tenir
compte dans la conception du moule. L’impor-
tance du retrait dépend du type du caoutchouc 5.3 Dimensions fixes et dimensions liées à la
et du mélange utilisé, mais varie également d‘un
fermeture do moule
lot de mélange à un autre. Les produits faits à
partir de caoutchouc silicone, de caoutchouc Dans le moulage d’un produit en caoutchouc, on
fluorocarboné et autres élastomères spécialisés utilise plus de caoutchouc qu‘il n’en est nécessaire
sont sujets à un fort retrait et, de ce fait, les to- pour remplir la cavité et l’excédent est rejeté et
2
---------------------- Page: 5 ----------------------
IS0 33021990(F)
forme la bavure. Cette bavure tend à empêcher les Les tolérances normalisées sont indiquées dans le
sections du moule de se fermer complètement et, tableaul. Les tolérances fixes (F) se rapportent en
de ce fait, influe sur les dimensions de la pièce finie. grandeur à chaque dimension, mais toutes les tolé-
rances liées à la fermeture du moule (C) sont dé-
NOTE 3 Pour les produits moulés par transfert ou in-
terminées par la plus grande dimension de
jection, on peut considérer toutes les dimensions comme
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
