Standards Content (Sample)

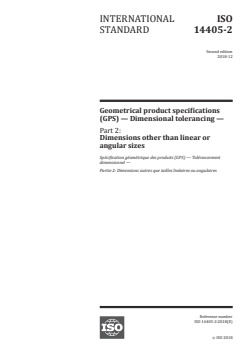

INTERNATIONAL ISO
STANDARD 14405-2
Second edition
2018-12
Geometrical product specifications
(GPS) — Dimensional tolerancing —
Part 2:
Dimensions other than linear or
angular sizes
Spécification géométrique des produits (GPS) — Tolérancement
dimensionnel —
Partie 2: Dimensions autres que tailles linéaires ou angulaires
Reference number
ISO 14405-2:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 14405-2:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 14405-2:2018(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Principles and rules for indication of dimensions and related tolerances .............................................2

5 Units used in drawings for dimensions ........................................................................................................................................ 3

6 Indication of tolerances for linear or angular dimensions ...................................................................................... 4

7 Illustrations of ambiguous ± tolerancing vs. unambiguous geometrical specifications ...........4

7.1 General ........................................................................................................................................................................................................... 4

7.2 Linear distance between two integral features .......................................................................................................... 4

7.3 Linear distance between an integral and a derived feature ............................................................................. 6

7.4 Linear distance between two derived features ........................................................................................................... 7

7.5 Radius dimension ................................................................................................................................................................................. 8

7.6 Linear distance between non-planar integral features ........................................................................................ 8

7.7 Linear distance in two directions ........................................................................................................................................... 9

8 Angular tolerancing ........................................................................................................................................................................................10

8.1 Examples of geometrical specifications applied to angular distance between two

integral features ..................................................................................................................................................................................10

8.2 Angular distance between an integral feature and a derived feature ..................................................11

Annex A (informative) Explanations and examples of the ambiguity caused by

using ± tolerances for dimensions other than linear size or angular size ...........................................13

Annex B (informative) Relation to the GPS matrix model ...........................................................................................................21

Bibliography .............................................................................................................................................................................................................................22

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14405-2:2018(E)

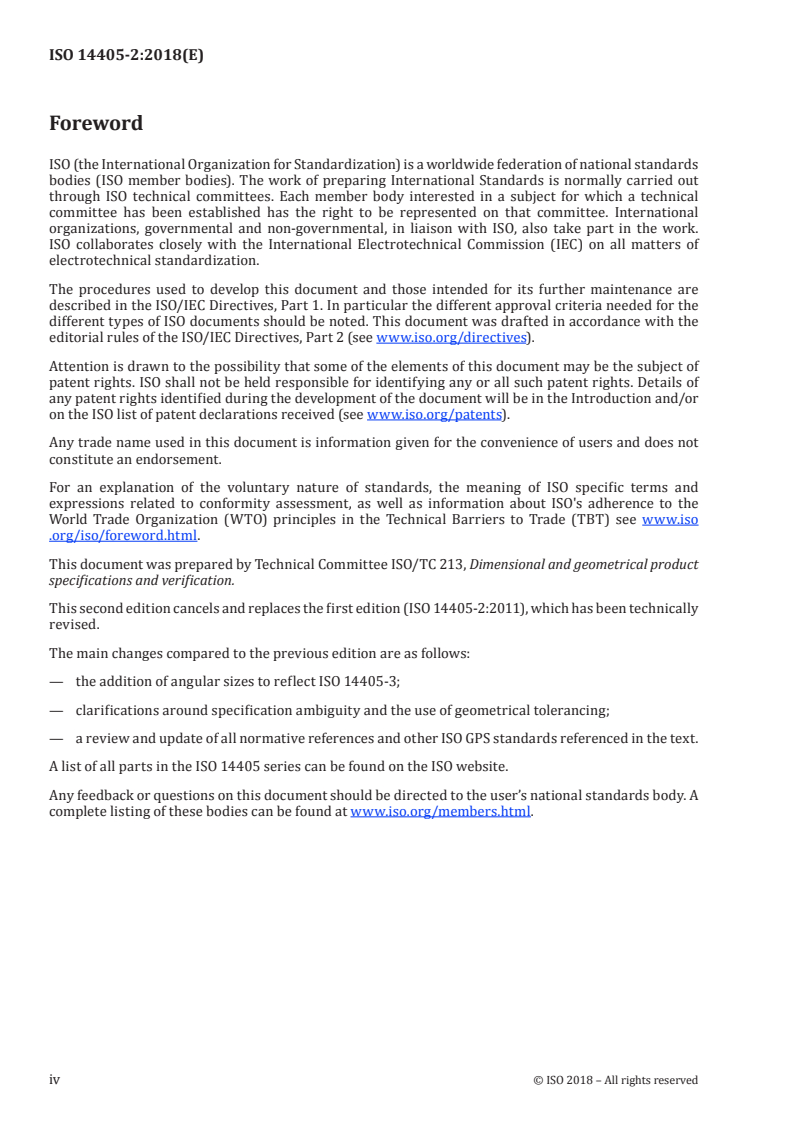

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product

specifications and verification.

This second edition cancels and replaces the first edition (ISO 14405-2:2011), which has been technically

revised.
The main changes compared to the previous edition are as follows:
— the addition of angular sizes to reflect ISO 14405-3;

— clarifications around specification ambiguity and the use of geometrical tolerancing;

— a review and update of all normative references and other ISO GPS standards referenced in the text.

A list of all parts in the ISO 14405 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 14405-2:2018(E)
Introduction

This document is a geometrical product specification (GPS) standard and is to be regarded as a general

GPS standard (see ISO 14638). It influences chain link A of the chain of standards on distance.

The ISO GPS Matrix model given in ISO 14638 gives an overview of the ISO GPS system of which this

document is a part. The fundamental rules of ISO GPS given in ISO 8015 apply to this document and

the default decision rules given in ISO 14253-1 apply to specifications made in accordance with this

document, unless otherwise indicated.

For dimensions other than linear or angular sizes, the requirement is ambiguous when applied to the

real workpiece. It is the presence of form and angular deviations on all real workpieces that makes

these requirements ambiguous, i.e. there is a specification ambiguity.

This specification ambiguity can only be avoided for features of size toleranced in accordance with

ISO 14405-1 or ISO 14405-3. For all other dimensions, geometrical specifications should be used in

order to control the specification ambiguity.

For more detailed information on the relation of this document to other standards and to the GPS

matrix model, see Annex B.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14405-2:2018(E)
Geometrical product specifications (GPS) — Dimensional
tolerancing —
Part 2:
Dimensions other than linear or angular sizes
1 Scope

This document illustrates the ambiguity caused by the use of dimensional specifications to control

properties other than linear or angular size and the benefit of using geometrical specifications instead.

Dimensional tolerancing can be indicated by ± tolerancing or geometrical specifications.

The ambiguity caused by using ± tolerances for dimensions other than linear or angular sizes (for

individual tolerances and general tolerances according to, e.g. ISO 2768-1 and ISO 8062-3) is explained

in Annex A.

NOTE 1 The figures, as shown in this document, merely illustrate the text and are not intended to reflect

actual usage. The figures are consequently simplified to indicate only the relevant principles.

NOTE 2 For indications of dimensional specifications, see the following:
— ISO 14405-1 for linear size;
— ISO 14405-3 for angular size;
— ISO 2538-1 and ISO 2538-2 for wedges;
— ISO 3040 for cones.
NOTE 3 The rules for geometrical specifications are given in ISO 1101.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 129-1, Technical product documentation (TPD) — Presentation of dimensions and tolerances — Part 1:

General principles

ISO 1101, Geometrical product specifications (GPS) — Geometrical tolerancing — Tolerances of form,

orientation, location and run-out

ISO 8015, Geometrical product specifications (GPS) — Fundamentals — Concepts, principles and rules

ISO 13715, Technical product documentation — Edges of undefined shape — Indication and dimensioning

ISO 14405-1, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes

ISO 14405-3, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 3: Angular sizes

ISO 17450-1, Geometrical product specifications (GPS) — General concepts — Part 1: Model for geometrical

specification and verification
© ISO 2018 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 14405-2:2018(E)

ISO 17450-2, Geometrical product specifications (GPS) — General concepts — Part 2: Basic tenets,

specifications, operators, uncertainties and ambiguities

ISO 17450-3, Geometrical product specifications (GPS) — General concepts — Part 3: Toleranced features

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 129-1, ISO 1101, ISO 8015,

ISO 13715, ISO 14405-1, ISO 14405-3, ISO 17450-1, ISO 17450-2, ISO 17450-3 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/

The term “drawing” is used in this document as a synonym for the 2D drawing, the 3D model and other

representations of the workpiece.
3.1
± tolerancing

tolerancing using dimension and indication of limit deviations, dimension limit values or unilateral

dimension limit

Note 1 to entry: The sign ± should not be understood in a way that the limit deviations are always symmetrical

to the nominal size.
3.2
linear size
dimension in length units characterizing a feature of size
3.3
angular size
dimension in angle units characterizing a feature of size
3.4
distance

dimension between two geometrical features which are not considered as a feature of size

Note 1 to entry: Distance can be between two integral features or an integral feature and a derived feature or

two derived features.
Note 2 to entry: Linear distance (3.4.1) and angular distance (3.4.2) exist.
3.4.1
linear distance
distance (3.4) in length units
3.4.2
angular distance
distance (3.4) in angle units
4 Principles and rules for indication of dimensions and related tolerances

The general rules and principles for indicating ± tolerances given in ISO 14405-1 and ISO 14405-3 apply

to this document and are the basis for tolerancing on mechanical engineering drawings. In all other

cases, special rules apply.
For rules on the indication of units, see Clause 5.
2 © ISO 2018 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 14405-2:2018(E)

For dimensions other than linear or angular sizes, a requirement with ± tolerancing is ambiguous

(specification ambiguity) when applied to a real workpiece. This type of specification is not

recommended; see Annex A.

Specification ambiguity of dimensional specifications can be avoided for linear features of size when

specified in accordance with ISO 14405-1 and for angular features of size when specified in accordance

with ISO 14405-3. In order to minimize specification ambiguity, geometrical specifications shall be

used for the cases illustrated in Table 1.

Unless otherwise specified, e.g. by using CZ according to ISO 1101 or according to ISO 2692, tolerances

on mechanical engineering drawings are independent requirements without any relationships to other

requirements for the same feature(s). This is the independency principle (see ISO 8015).

Table 1 — Types of dimensions which are not sizes
Characterization, type Type of
Details in
and number of features dimension
Radius
Integral or derived 7.5, A.6, A.7
dimension
One feature
Integral or derived Arc length A.12
Facing
Linear distance
the same 7.2, A.2
or step height
direction
Integral —
Facing
integral
the
Two features
Linear
Linear distance 7.2, 7.6, A.3, A.8
opposite
dimension
direction
(length units)
Integral — derived Linear distance 7.3, 7.7, A.4, A.9
Derived — derived Linear distance 7.4, A.5
Edge Chamfer Chamfer height
A.11
Dimension
(transi- shape and angle
tion region
Integral
between
Round-
Edge radius A.11
two integral
ing shape
features)
8.1
ISO 14405-3
Angular
Integral — integral
distance
ISO 2538-1
Angular
dimension
ISO 2538-2
Two features
(angle units) Angular
Integral — derived 8.2, A.10
distance
Angular
Derived — derived —
distance
5 Units used in drawings for dimensions
The default units for dimensions are the following.

— For linear dimensions and associated tolerance limits, the unit is the millimetre (mm).

— For angular dimensions and associated tolerance limits, the unit is the degree (360°). Decimal

degrees or degrees, minutes and seconds can be used.
For a linear dimension, the unit is not indicated; it is implied.
© ISO 2018 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 14405-2:2018(E)

For an angular dimension, the unit shall be indicated for the nominal value and for the tolerance limit

indication.
If a unit other than the default is used, the unit shall be indicated in or
...

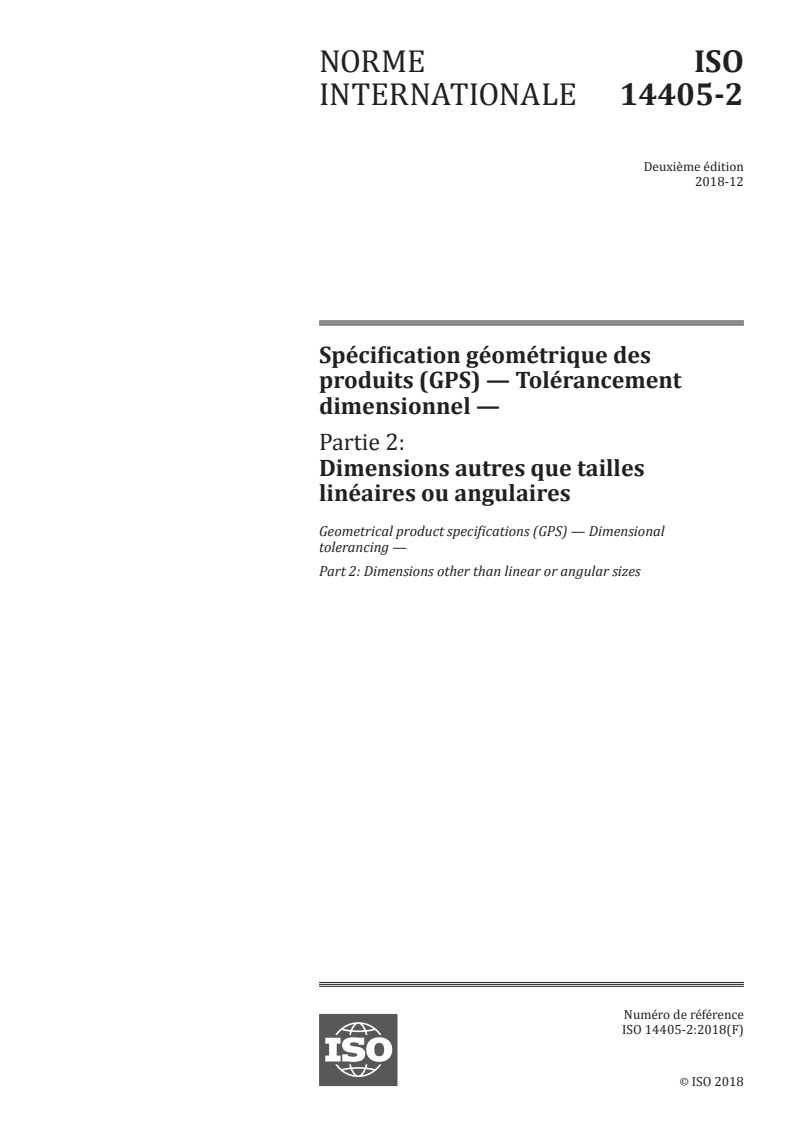

NORME ISO
INTERNATIONALE 14405-2
Deuxième édition
2018-12
Spécification géométrique des
produits (GPS) — Tolérancement
dimensionnel —
Partie 2:
Dimensions autres que tailles
linéaires ou angulaires
Geometrical product specifications (GPS) — Dimensional
tolerancing —
Part 2: Dimensions other than linear or angular sizes
Numéro de référence
ISO 14405-2:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 14405-2:2018(F)

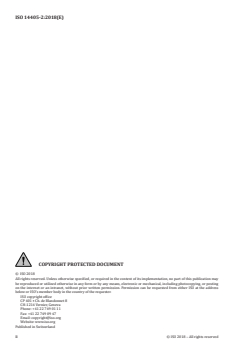

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14405-2:2018(F)

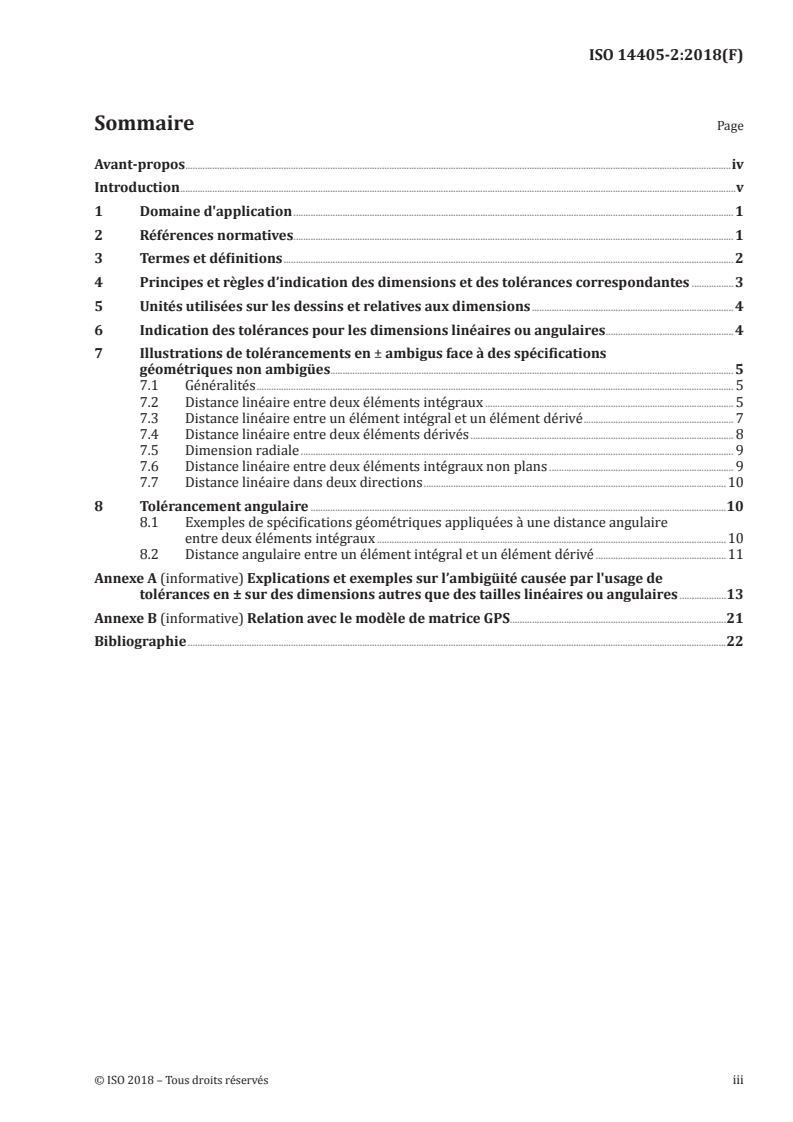

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ...................................................................................................................................................................................1

2 Références normatives ...................................................................................................................................................................................1

3 Termes et définitions .......................................................................................................................................................................................2

4 Principes et règles d’indication des dimensions et des tolérances correspondantes .................3

5 Unités utilisées sur les dessins et relatives aux dimensions ..................................................................................4

6 Indication des tolérances pour les dimensions linéaires ou angulaires ....................................................4

7 Illustrations de tolérancements en ± ambigus face à des spécifications

géométriques non ambigües ......... ...........................................................................................................................................................5

7.1 Généralités .................................................................................................................................................................................................. 5

7.2 Distance linéaire entre deux éléments intégraux ..................................................................................................... 5

7.3 Distance linéaire entre un élément intégral et un élément dérivé ............................................................. 7

7.4 Distance linéaire entre deux éléments dérivés ........................................................................................................... 8

7.5 Dimension radiale ................................................................................................................................................................................ 9

7.6 Distance linéaire entre deux éléments intégraux non plans ........................................................................... 9

7.7 Distance linéaire dans deux directions ...........................................................................................................................10

8 Tolérancement angulaire .........................................................................................................................................................................10

8.1 Exemples de spécifications géométriques appliquées à une distance angulaire

entre deux éléments intégraux ..............................................................................................................................................10

8.2 Distance angulaire entre un élément intégral et un élément dérivé .....................................................11

Annexe A (informative) Explications et exemples sur l’ambigüité causée par l'usage de

tolérances en ± sur des dimensions autres que des tailles linéaires ou angulaires ...................13

Annexe B (informative) Relation avec le modèle de matrice GPS........................................................................................21

Bibliographie ...........................................................................................................................................................................................................................22

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14405-2:2018(F)

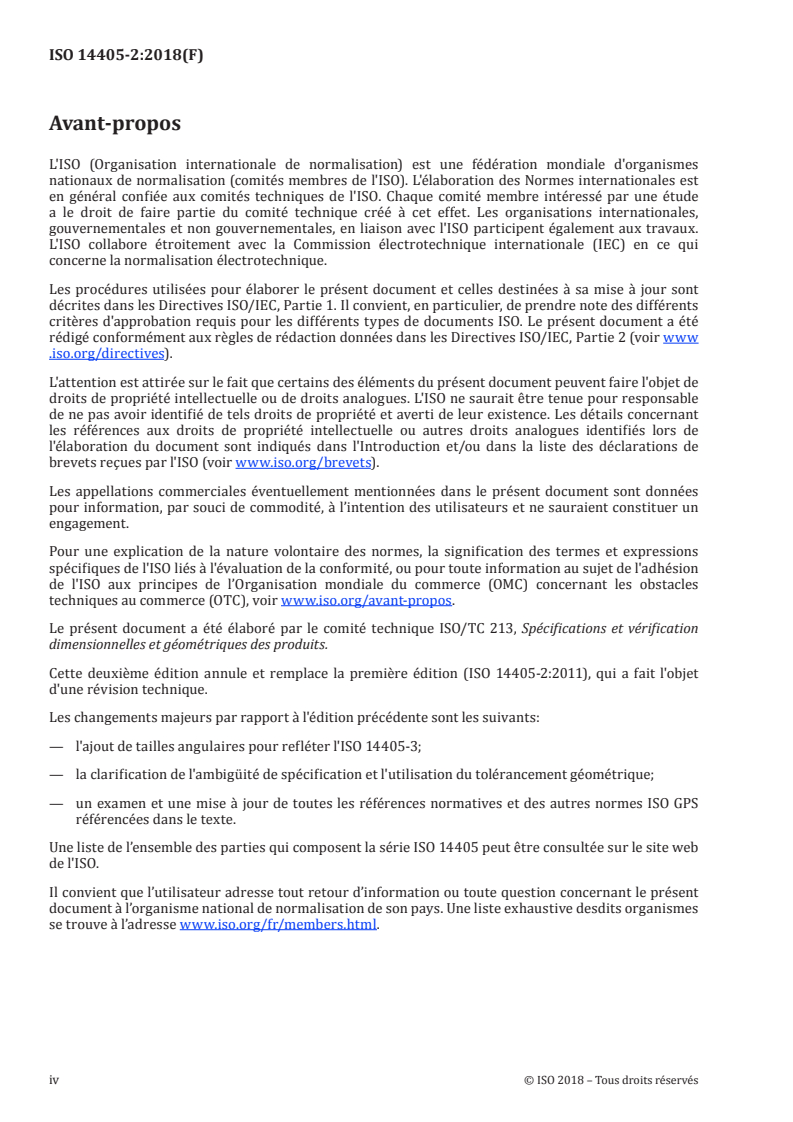

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 213, Spécifications et vérification

dimensionnelles et géométriques des produits.

Cette deuxième édition annule et remplace la première édition (ISO 14405-2:2011), qui a fait l'objet

d'une révision technique.
Les changements majeurs par rapport à l'édition précédente sont les suivants:
— l'ajout de tailles angulaires pour refléter l'ISO 14405-3;

— la clarification de l'ambigüité de spécification et l'utilisation du tolérancement géométrique;

— un examen et une mise à jour de toutes les références normatives et des autres normes ISO GPS

référencées dans le texte.

Une liste de l’ensemble des parties qui composent la série ISO 14405 peut être consultée sur le site web

de l'ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14405-2:2018(F)
Introduction

Le présent document est une norme de spécification géométrique des produits (GPS) et doit être

considérée comme une norme GPS générale (voir l'ISO 14638). Il influence le maillon A de la chaine de

normes sur la distance.

Le schéma directeur ISO/GPS de l'ISO 14638 donne une vue d'ensemble du système ISO/GPS, dont le

présent document fait partie. Les principes fondamentaux du système ISO/GPS donnés dans l'ISO 8015

s'appliquent au présent document et les règles de décision par défaut données dans l'ISO 14253-1

s'appliquent aux spécifications faites conformément au présent document, sauf indication contraire.

Pour les dimensions autres que les tailles linéaires ou angulaires, l'exigence est ambigüe quand elle

s'applique à la pièce réelle. C'est la présence des écarts de forme et angulaires sur toutes les pièces

réelles qui rend ces exigences ambigües, c'est-à-dire qu'il y a une ambigüité de spécification.

Cette ambigüité de spécification ne peut être évitée que pour les entités dimensionnelles tolérancées

conformément à l'ISO 14405-1 ou l'ISO 14405-3. Pour toutes les autres dimensions, il convient d'utiliser

des spécifications géométriques afin de minimiser l'ambigüité de spécification.

Pour de plus amples informations relatives à la relation entre le présent document et d'autres normes et

le modèle de matrice GPS, voir l'Annexe B.
© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14405-2:2018(F)
Spécification géométrique des produits (GPS) —
Tolérancement dimensionnel —
Partie 2:
Dimensions autres que tailles linéaires ou angulaires
1 Domaine d'application

Le présent document illustre l’ambigüité causée par l’utilisation de spécifications dimensionnelles

pour maitriser les propriétés autres que les tailles linéaires ou angulaires et l'avantage d'utiliser des

spécifications géométriques à la place.

Le tolérancement dimensionnel peut être indiqué par un tolérancement en ± ou par des spécifications

géométriques.

L'ambigüité causée par l'utilisation de tolérances en ± pour les dimensions autres que les tailles linéaires

ou angulaires (pour les tolérances individuelles et pour les tolérances générales selon, par exemple,

ISO 2768-1 et ISO 8062-3) est expliquée dans l'Annexe A.

NOTE 1 Les figures représentées dans le présent document illustrent simplement le texte et ne prétendent

pas refléter des applications réelles. En conséquence, les figures sont simplifiées pour indiquer uniquement les

principes pertinents.
NOTE 2 Pour les indications de spécifications dimensionnelles, voir:
— ISO 14405-1 pour les tailles linéaires;
— ISO 14405-3 pour les tailles angulaires;
— ISO 2538-1 et ISO 2538-2 pour les coins;
— ISO 3040 pour les cônes.
NOTE 3 Les règles de spécifications géométriques sont données dans l'ISO 1101.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 129-1, Documentation technique de produits — Représentation des dimensions et tolérances —

Partie 1: Principes généraux

ISO 1101, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement

de forme, orientation, position et battement

ISO 8015, Spécification géométrique des produits (GPS) — Principes fondamentaux — Concepts, principes

et règles

ISO 13715, Documentation technique de produits — Arêtes de forme non définie — Indication et cotation

ISO 14405-1, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 1:

Tailles linéaires
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 14405-2:2018(F)

ISO 14405-3, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 3:

Tailles angulaires

ISO 17450-1, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 1: Modèle pour

la spécification et la vérification géométriques

ISO 17450-2, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 2: Principes de

base, spécifications, opérateurs, incertitudes et ambiguïtés

ISO 17450-3, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 3: Éléments

tolérancés
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 129-1, l’ISO 1101,

l’ISO 8015, l’ISO 13715, l’ISO 14405-1, l’ISO 14405-3, l’ISO 17450-1, l’ISO 17450-2, ISO 17450-3 ainsi que

les suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp

— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/

Le terme «dessin» est utilisé dans le présent document comme synonyme de dessin 2D, modèle 3D et

autres représentations de la pièce.
3.1
tolérancement en ±

tolérancement utilisant la dimension et l'indication des écarts limites, les valeurs limites de dimension

ou les limites de dimension unilatérales

Note 1 à l'article: Il convient de ne pas interpréter le signe ± comme signifiant que les écarts limites sont

nécessairement symétriques par rapport à la taille nominale.
3.2
taille linéaire
dimension en unités de longueur caractérisant une entité dimensionnelle
3.3
taille angulaire
dimension en unités angulaires caractérisant une entité dimensionnelle
3.4
distance

dimension entre deux éléments géométriques qui ne sont pas considérés comme une entité

dimensionnelle

Note 1 à l'article: La distance peut être définie entre deux éléments intégraux, entre un élément intégral et un

élément dérivé, ou entre deux éléments dérivés.

Note 2 à l'article: La distance linéaire (3.4.1) et la distance angulaire (3.4.2) existent.

3.4.1
distance linéaire
distance (3.4) en unités de longueur
3.4.2
distance angulaire
distance (3.4) en unités angulaires
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 14405-2:2018(F)
4 Principes et règles d’indication des dimensions et des tolérances
correspondantes

Les règles générales et les principes pour l'indication des tolérances en ± donnés dans l'ISO 14405-1

et l'ISO 14405-3 s'appliquent dans le présent document et constituent la base du tolérancement

sur les dessins relatifs aux constructions mécaniques. Dans tous les autres cas, des règles spéciales

s'appliquent.
Pour les règles d'indication des unités, voir l'Article 5.

Pour les dimensions autres que les tailles linéaires ou angulaires, une exigence décrite avec du

tolérancement dimensionnel en ± est ambigüe (ambigüité de spécification) quand elle s'applique à la

pièce réelle. Ce type de spécification n'est pas recommandé, voir Annexe A.

L'ambigüité de spécification des spécifications dimensionnelles peut être évitée pour les entités

dimensionnelles linéaires lorsqu’elles sont tolérancées conformément à l'ISO 14405-1 et pour les

entités dimensionnelles angulaires lorsqu’elles sont tolérancées conformément à l’ISO 14405-3. Afin de

minimiser l'ambigüité de spécification, des spécifications géométriques doivent être utilisées pour les

cas illustrés dans le Tableau 1.

Sauf indication contraire, par exemple en utilisant CZ conformément à l'ISO 1101 ou conformément

à l'ISO 2692, les tolérances sur les dessins relatifs aux constructions mécaniques sont des exigences

indépendantes sans aucune relation avec les autres exigences pour la (les) même(s) entité(s). C'est le

principe d'indépendance (voir ISO 8015).
© ISO 2018 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 14405-2:2018(F)
Tableau 1 — Types de dimensions qui ne sont pas des tailles
Caractérisation, type et nombre Type de
Détails dans
d'éléments dimension
Dimension
Intégral ou dérivé 7.5, A.6, A.7
radiale
Un élément
Intégral ou dérivé Longueur d'arc A.12
Se faisant Distance
face dans linéaire ou
7.2, A.2
la même hauteur de
direction marche
Intégral –
Se faisant
intégral
face
Distance
Deux
dans des 7.2, 7.6, A.3, A.8
Dimension
linéaire
éléments
directions
linéaire
opposées
(unités de
longueur)
Distance
Intégral – dérivé 7.3, 7.7, A.4, A.9
linéaire
Distance
Dérivé – dérivé 7.4, A.5
linéaire
Dimension
Sous Hauteur et
Arête (région
forme de angle du A.11
de transition
chanfrein chanfrein
entre deux Intégral
Sous
éléments
Rayon de
forme A.11
intégraux)
l’arrondi
arrondie
8.1
ISO 14405-3
Distance
Intégral – intégral
angulaire
ISO 2538-1
Dimension
angulaire Deux
ISO 2538-2
(unités éléments
Distance
angulaires)
Intégral – dérivé 8.2, A.10
angulaire
Distance
Dérivé – dérivé —
angulaire
5 Unités utilisées sur les dessins et relatives aux dimensions
Les unités pour les dimensions par défaut sont:

— pour les dimensions linéaires et les limites de tolérance associées, l'unité est le millimètre (mm);

— pour les dimensions angulaires et les limites de tolérance associées, l'unité est le degré (360°). Les

degrés décimaux ou les degrés, les minutes et les secondes peuvent être utilisés.

Pour une dimension linéaire, l'unité n'est pas indiquée. Elle est implicite.

Pour une dimension angulaire, l'unité doit être indiquée pour la valeur nominale et pour la limite de

tolérance.

Lorsqu'une unité autre que l'unité par défaut est utilisée, l'unité doit être indiquée dans ou à proximité

du cartouche du dessin.
6 Indication des tolérances pour
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
