Geometrical product specifications (GPS) — Geometrical tolerancing — Pattern and combined geometrical specification

This document establishes complementary rules to ISO 1101 to be applied to pattern specifications and defines rules to combine individual specifications, for geometrical specifications e.g. using the symbols POSITION, SYMMETRY, LINE PROFILE and SURFACE PROFILE, as well as STRAIGHTNESS (in the case where the toleranced features are nominally coaxial) and FLATNESS (in the case where the toleranced features are nominally coplanar) as listed in Annex C. These rules apply when a set of tolerance zones are grouped together with location or orientation constraints, through the use of the CZ, CZR or SIM modifiers. This document does not cover the use of the pattern specifications when the least and maximum material requirement is applied (see ISO 2692). This document does not cover the establishment of common datum (see ISO 5459) based on pattern features.

Spécification géométrique des produits (GPS) — Tolérancement géométrique — Spécification géométrique de groupes d'éléments et spécification géométrique combinée

Le présent document établit des règles complémentaires de celles de l'ISO 1101 à appliquer aux spécifications de groupes d'éléments et définit des règles pour combiner des spécifications individuelles, pour les spécifications géométriques, par exemple en utilisant les symboles de LOCALISATION, SYMÉTRIE, PROFIL DE LIGNE et PROFIL DE SURFACE, ainsi que les symboles de RECTITUDE (dans le cas où les éléments tolérancés sont nominalement coaxiaux) et de PLANÉITÉ (dans le cas où les éléments tolérancés sont nominalement coplanaires) comme listés en Annexe C. Ces règles s'appliquent lorsqu'un ensemble de zones de tolérances sont regroupées ensemble avec des contraintes de position ou d'orientation, en utilisant les modificateurs CZ, CZR ou SIM. Le présent document ne couvre pas l'utilisation des spécifications de groupes d'éléments lorsque l'exigence du minimum et du maximum de matière s'applique (voir l'ISO 2692). Le présent document ne couvre pas non plus l'établissement de référence spécifiée commune (voir l'ISO 5459) basée sur des éléments de groupe d'éléments.

General Information

Status
Published
Publication Date
23-May-2018
Current Stage
Ref Project

Relations

Buy Standard

Standard
ISO 5458:2018 - Geometrical product specifications (GPS) -- Geometrical tolerancing -- Pattern and combined geometrical specification
English language
44 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 5458:2018 - Spécification géométrique des produits (GPS) -- Tolérancement géométrique -- Spécification géométrique de groupes d'éléments et spécification géométrique combinée
French language
44 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 5458
Third edition
2018-05
Geometrical product specifications
(GPS) — Geometrical tolerancing —
Pattern and combined geometrical
specification
Spécification géométrique des produits (GPS) — Tolérancement
géométrique — Spécification géométrique de groupes d'éléments et
spécification géométrique combinée
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

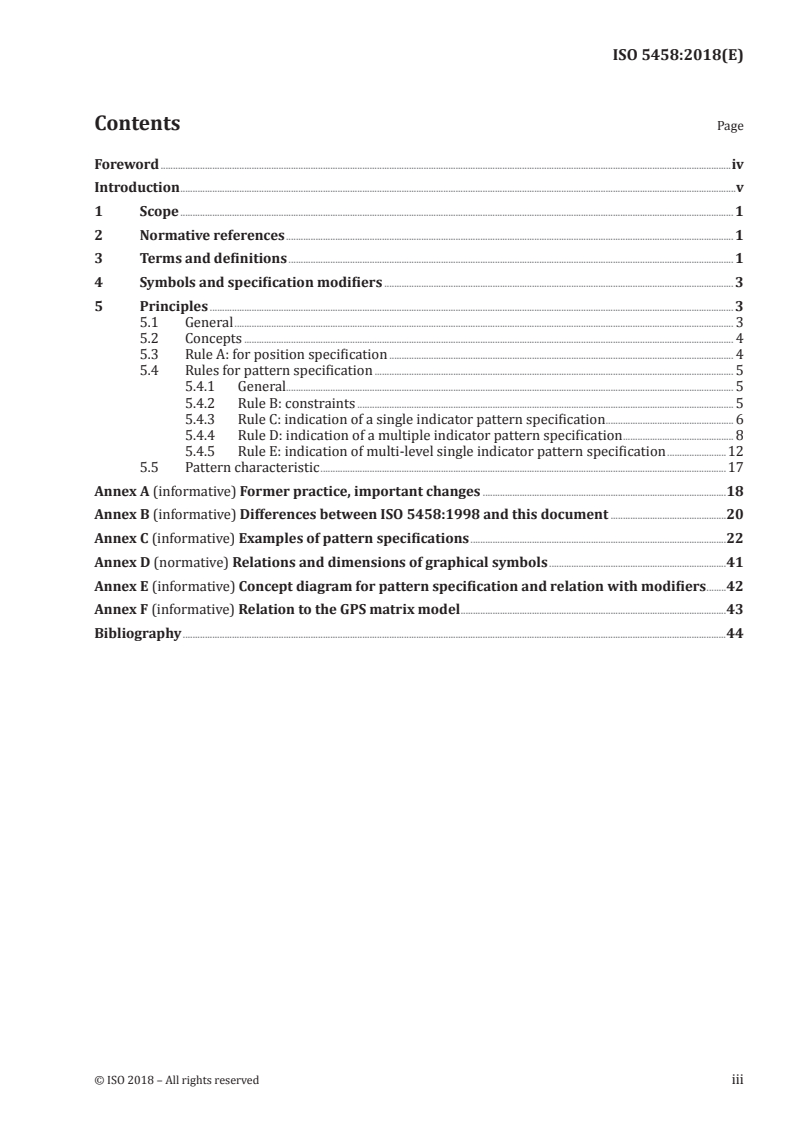

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and specification modifiers . 3
5 Principles . 3
5.1 General . 3
5.2 Concepts . 4
5.3 Rule A: for position specification . 4
5.4 Rules for pattern specification . 5
5.4.1 General. 5
5.4.2 Rule B: constraints . 5
5.4.3 Rule C: indication of a single indicator pattern specification . 6
5.4.4 Rule D: indication of a multiple indicator pattern specification . 8
5.4.5 Rule E: indication of multi-level single indicator pattern specification .12
5.5 Pattern characteristic .17
Annex A (informative) Former practice, important changes .18
Annex B (informative) Differences between ISO 5458:1998 and this document .20
Annex C (informative) Examples of pattern specifications .22
Annex D (normative) Relations and dimensions of graphical symbols .41
Annex E (informative) Concept diagram for pattern specification and relation with modifiers .42
Annex F (informative) Relation to the GPS matrix model .43
Bibliography .44

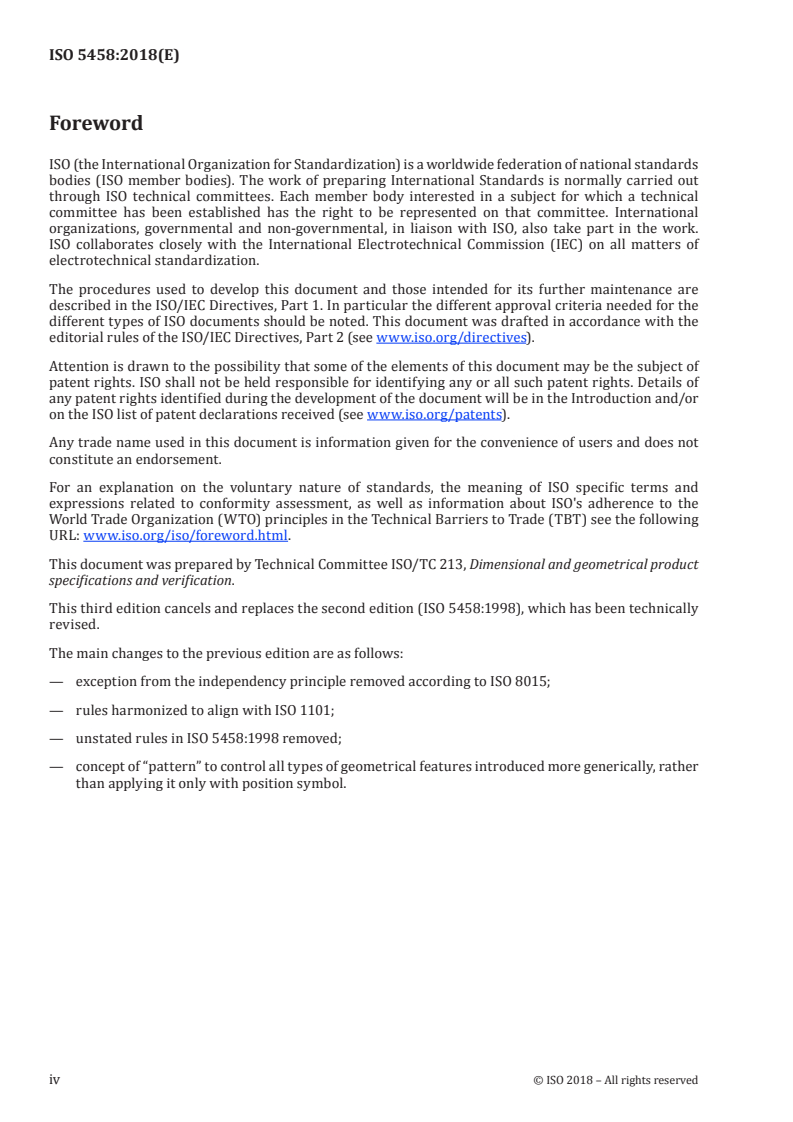

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product
specifications and verification.
This third edition cancels and replaces the second edition (ISO 5458:1998), which has been technically
revised.
The main changes to the previous edition are as follows:
— exception from the independency principle removed according to ISO 8015;
— rules harmonized to align with ISO 1101;
— unstated rules in ISO 5458:1998 removed;
— concept of “pattern” to control all types of geometrical features introduced more generically, rather
than applying it only with position symbol.
iv © ISO 2018 – All rights reserved

Introduction
This document is a geometrical product specification (GPS) standard and is to be regarded as a general
GPS standard (see ISO 14638). It influences chain links A, B and C for form, orientation and location.
The ISO/GPS matrix model given in ISO 14638 gives an overview of the ISO/GPS system of which this
document is a part. The fundamental rules of ISO/GPS given in ISO 8015 apply to this document and
the default decision rules given in ISO 14253-1 apply to specifications made in accordance with this
document, unless otherwise indicated.
For more detailed information of the relation of this document to the GPS matrix model, see Annex F.
ISO 1101 and other relevant documents, such as those dealing with the least and maximum material
requirement (ISO 2692) and the datum system (ISO 5459), should be taken into consideration when
using this document.
This document provides rules for the tolerancing of a tolerance zone pattern, i.e. a collection of tolerance
zones constrained to each other with or without reference to a datum system which does not lock all
degrees of freedom.
For the presentation of lettering (proportions and dimensions), see ISO 3098-2.
All figures in this document for the 2D drawing indications have been drawn in first-angle projection
with dimensions and tolerances in millimeters. It should be understood that third-angle projection
and other units of measurement could have been used equally well without prejudice to the principles
established.
Annexes A and B provide more information on the changes in practice and differences between this
document and ISO 1101 on one hand and ISO 5458:1998 on the other hand.
INTERNATIONAL STANDARD ISO 5458:2018(E)
Geometrical product specifications (GPS) — Geometrical
tolerancing — Pattern and combined geometrical
specification
IMPORTANT — The illustrations included in this document are intended to illustrate the text
and/or to provide examples of the related technical drawing specification; these illustrations
are not fully dimensioned and toleranced, showing only the relevant general principles.
In particular, many illustrations do not contain filter specifications. As a consequence, the
illustrations are not a representation of a complete workpiece, and are not of a quality that is
required for use in industry (in terms of full conformity with the standards prepared by ISO/
TC 10 and ISO/TC 213), and as such are not suitable for projection for teaching purposes.
1 Scope
This document establishes complementary rules to ISO 1101 to be applied to pattern specifications and
defines rules to combine individual specifications, for geometrical specifications e.g. using the symbols
POSITION, SYMMETRY, LINE PROFILE and SURFACE PROFILE, as well as STRAIGHTNESS (in the case
where the toleranced features are nominally coaxial) and FLATNESS (in the case where the toleranced
features are nominally coplanar) as listed in Annex C.
These rules apply when a set of tolerance zones are grouped together with location or orientation
constraints, through the use of the CZ, CZR or SIM modifiers.
This document does not cover the use of the pattern specifications when the least and maximum
material requirement is applied (see ISO 2692).
This document does not cover the establishment of common datum (see ISO 5459) based on pattern
features.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1101, Geometrical product specifications (GPS) — Geometrical tolerancing — Tolerances of form,
orientation, location and run-out
ISO 8015, Geometrical product specifications (GPS) — Fundamentals — Concepts, principles and rules
ISO 17450-1, Geometrical product specifications (GPS) — General concepts — Part 1: Model for geometrical
specification and verification
ISO 17450-2, Geometrical product specifications (GPS) — General concepts — Part 2: Basic tenets,
specifications, operators, uncertainties and ambiguities
ISO 22432, Geometrical product specifications (GPS) — Features utilized in specification and verification
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8015, ISO 1101, ISO 17450-1,
ISO 17450-2, ISO 22432 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
pattern specification
combined requirement indicated by a set of geometrical specifications, and controlled by a tolerance
zone pattern
Note 1 to entry: The geometrical features controlled by a pattern specification can be a set of compound features,
united features or single features, which can be features of size (linear or angular).
Note 2 to entry: Annex C provides examples of pattern specifications in Table C.1.
Note 3 to entry: The set of pattern features controlled by a pattern specification does not define a united feature.
A united feature can be a pattern feature, i.e. one of the members of the toleranced features controlled by a
pattern specification.
3.2
pattern feature
geometrical feature which is a member of the set of features controlled by a pattern specification
3.3
tolerance zone pattern
combination of more than one tolerance zone, having, without priority between them, constraints of
orientation and location, or constraints of orientation
Note 1 to entry: A tolerance zone pattern is composed of several tolerance zones which can have different nominal
geometries.
Note 2 to entry: A tolerance zone pattern can be established without external constraint or with orientation
constraint and/or location constraint from a datum system.
3.4
pattern characteristic
geometrical characteristic controlled by a pattern specification
3.5
theoretical exact feature pattern
TEF pattern
combination of more than one TEF having, without priority between them, constraints of orientation
and location, or constraints of orientation, used to establish the pattern characteristic
Note 1 to entry: A TEF pattern is composed of several TEFs which can have different nomin
...

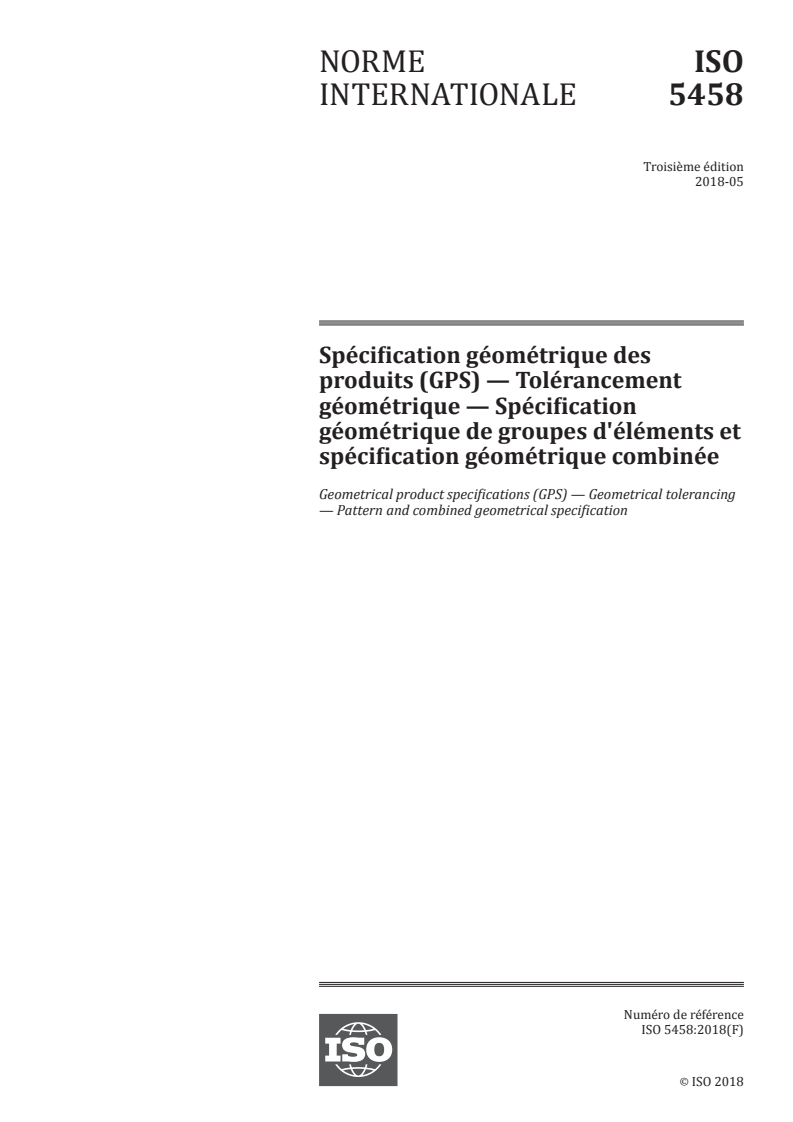

NORME ISO
INTERNATIONALE 5458
Troisième édition
2018-05
Spécification géométrique des
produits (GPS) — Tolérancement
géométrique — Spécification
géométrique de groupes d'éléments et
spécification géométrique combinée
Geometrical product specifications (GPS) — Geometrical tolerancing
— Pattern and combined geometrical specification
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

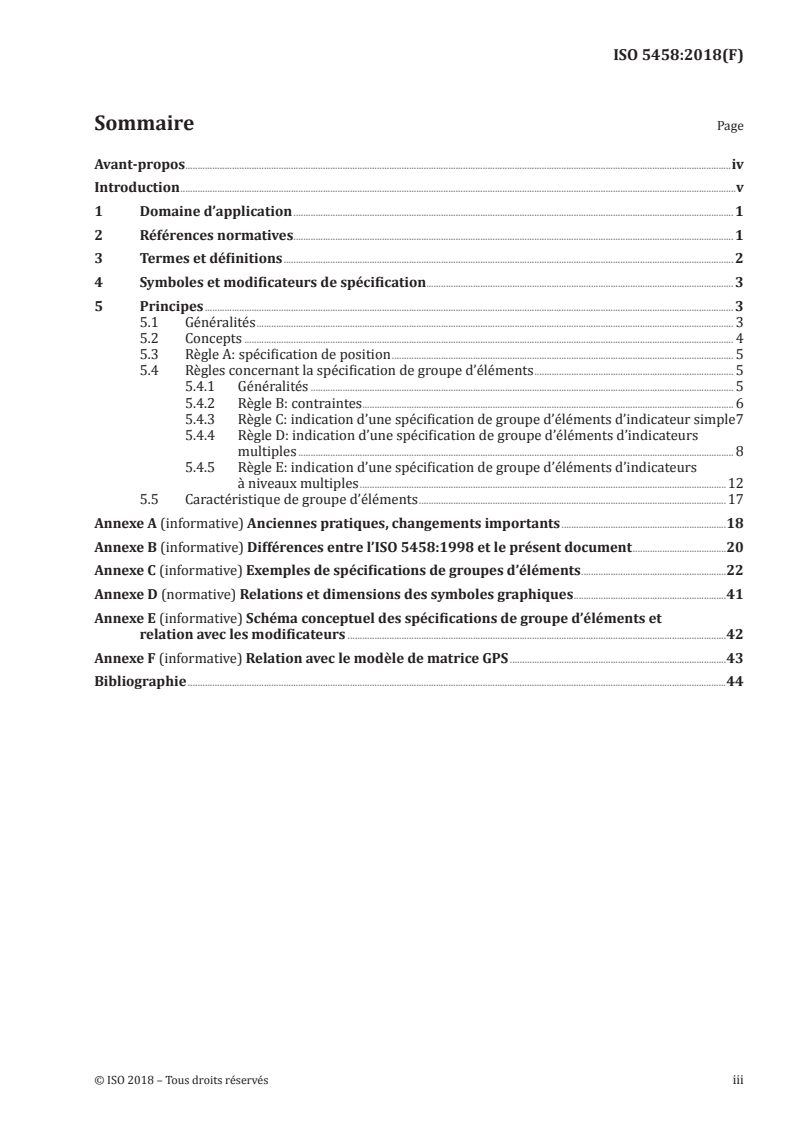

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles et modificateurs de spécification.3
5 Principes .3
5.1 Généralités . 3
5.2 Concepts . 4
5.3 Règle A: spécification de position . 5
5.4 Règles concernant la spécification de groupe d’éléments . 5
5.4.1 Généralités . 5
5.4.2 Règle B: contraintes . . 6
5.4.3 Règle C: indication d’une spécification de groupe d’éléments d’indicateur simple 7
5.4.4 Règle D: indication d’une spécification de groupe d’éléments d’indicateurs
multiples . 8
5.4.5 Règle E: indication d’une spécification de groupe d’éléments d’indicateurs
à niveaux multiples .12
5.5 Caractéristique de groupe d’éléments .17
Annexe A (informative) Anciennes pratiques, changements importants .18
Annexe B (informative) Différences entre l’ISO 5458:1998 et le présent document .20
Annexe C (informative) Exemples de spécifications de groupes d’éléments .22
Annexe D (normative) Relations et dimensions des symboles graphiques .41
Annexe E (informative) Schéma conceptuel des spécifications de groupe d’éléments et
relation avec les modificateurs .42
Annexe F (informative) Relation avec le modèle de matrice GPS .43
Bibliographie .44

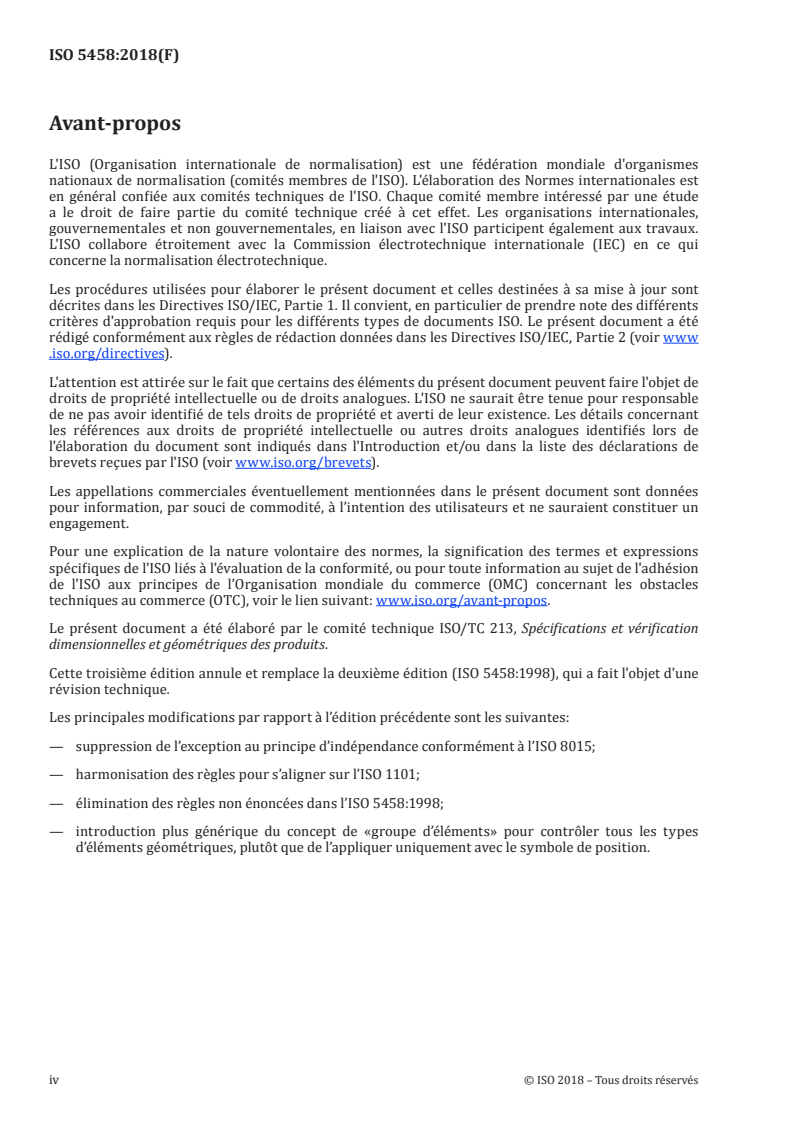

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 213, Spécifications et vérification
dimensionnelles et géométriques des produits.
Cette troisième édition annule et remplace la deuxième édition (ISO 5458:1998), qui a fait l'objet d'une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— suppression de l’exception au principe d’indépendance conformément à l’ISO 8015;
— harmonisation des règles pour s’aligner sur l’ISO 1101;
— élimination des règles non énoncées dans l’ISO 5458:1998;
— introduction plus générique du concept de «groupe d’éléments» pour contrôler tous les types
d’éléments géométriques, plutôt que de l’appliquer uniquement avec le symbole de position.
iv © ISO 2018 – Tous droits réservés

Introduction
Le présent document est une norme de spécification géométrique des produits (GPS) et doit être
considérée comme une norme GPS générale (voir l’ISO 14638). Elle influence les maillons A, B et C de la
chaîne de normes relatives à la forme, l’orientation et la position.
Le modèle de matrice ISO/GPS donnée dans l’ISO 14638 donne une vue d’ensemble du système
ISO/GPS dont le présent document fait partie. Les règles fondamentales de l’ISO/GPS données
dans l’ISO 8015 s’appliquent au présent document et les règles de décision par défaut de
l’ISO 14253-1 s’appliquent aux spécifications établies conformément au présent document, sauf
indication contraire.
Pour de plus amples informations sur la relation entre le présent document et le modèle de matrice GPS,
voir l’Annexe F.
Lors de l’utilisation du présent document, il convient de tenir compte de l’ISO 1101 et des autres
documents pertinents, tels que ceux traitant des exigences du minimum et du maximum de matière
(ISO 2692) et du système de références spécifiées (ISO 5459).
Le présent document spécifie des règles concernant le tolérancement d’un groupe de zones de tolérance,
c’est-à-dire une collection de zones de tolérances contraintes entre elles, avec ou sans référence à un
système de références spécifiées qui ne bloque pas tous les degrés de liberté.
Pour la présentation de l’écriture (proportions et dimensions), voir l’ISO 3098-2.
Toutes les figures du présent document comportant des indications de dessins en 2D ont été dessinées
en projection de premier dièdre, les dimensions et les tolérances étant exprimées en millimètres. Il y
a lieu de comprendre qu’une projection du troisième dièdre et d’autres unités de mesurage pourraient
tout aussi bien avoir été utilisées sans préjudice des principes établis.
Les Annexes A et B détaillent les modifications des pratiques et les différences entre le présent document
et l’ISO 1101 d’une part, et entre le présent document et l’ISO 5458:1998 d’autre part.
NORME INTERNATIONALE ISO 5458:2018(F)
Spécification géométrique des produits (GPS) —
Tolérancement géométrique — Spécification géométrique
de groupes d'éléments et spécification géométrique
combinée
IMPORTANT — Les illustrations contenues dans le présent document sont destinées à illustrer
le texte et/ou donner des exemples de la spécification de dessin technique associée. Ces
illustrations ne sont pas entièrement dimensionnées et tolérancées, afin de ne présenter que
les principes généraux pertinents. Notamment de nombreuses illustrations ne contiennent pas
de spécifications de filtre. Par conséquent, ces illustrations ne sont pas la représentation d’une
pièce complète, leur qualité ne permet pas de les utiliser dans l’industrie (car elles ne sont pas
totalement conformes aux normes élaborées par l’ISO/TC 10 et l’ISO/TC 213) et ne sont pas, en
tant que tel, adaptées pour la projection à des fins d’enseignement.
1 Domaine d’application
Le présent document établit des règles complémentaires de celles de l’ISO 1101 à appliquer aux
spécifications de groupes d’éléments et définit des règles pour combiner des spécifications individuelles,
pour les spécifications géométriques, par exemple en utilisant les symboles de LOCALISATION,
SYMÉTRIE, PROFIL DE LIGNE et PROFIL DE SURFACE, ainsi que les symboles de RECTITUDE (dans le
cas où les éléments tolérancés sont nominalement coaxiaux) et de PLANÉITÉ (dans le cas où les éléments
tolérancés sont nominalement coplanaires) comme listés en Annexe C.
Ces règles s’appliquent lorsqu’un ensemble de zones de tolérances sont regroupées ensemble avec des
contraintes de position ou d’orientation, en utilisant les modificateurs CZ, CZR ou SIM.
Le présent document ne couvre pas l’utilisation des spécifications de groupes d’éléments lorsque
l’exigence du minimum et du maximum de matière s’applique (voir l’ISO 2692).
Le présent document ne couvre pas non plus l’établissement de référence spécifiée commune (voir
l’ISO 5459) basée sur des éléments de groupe d’éléments.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 1101, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement
de forme, orientation, position et battement
ISO 8015, Spécification géométrique des produits (GPS) — Fondamentaux — Concepts, principes et règles
ISO 17450-1, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 1: Modèle pour
la spécification et la vérification géométriques
ISO 17450-2, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 2: Principes de
base, spécifications, opérateurs, incertitudes et ambiguïtés
ISO 22432, Spécification géométrique des produits (GPS) — Éléments utilisés en spécification et vérification
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans les ISO 8015, ISO 1101,
ISO 17450-1, ISO 17450-2, ISO 22432 ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org ./obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
spécification de groupe d’éléments
exigence combinée indiquée par
...
