ISO 7759:2010
(Main)Anodizing of aluminium and its alloys — Measurement of reflectance characteristics of aluminium surfaces using a goniophotometer or an abridged goniophotometer
Anodizing of aluminium and its alloys — Measurement of reflectance characteristics of aluminium surfaces using a goniophotometer or an abridged goniophotometer
ISO 7759:2010 specifies a method for the measurement of the reflectance characteristics of high-gloss anodized aluminium surfaces. The method described is also suitable for the measurement of the reflectance characteristics of other high-gloss metal surfaces. The method is not suitable for diffuse-finish metal surfaces and does not measure colour.
Anodisation de l'aluminium et de ses alliages — Mesurage des caractéristiques de réflectivité des surfaces d'aluminium à l'aide d'un goniophotomètre normal ou simplifié
L'ISO 7759:2010 spécifie une méthode de mesurage des caractéristiques de réflectivité des surfaces en aluminium anodisé à haute brillance. La méthode décrite est également applicable au mesurage des caractéristiques de la réflectivité d'autres surfaces métalliques à haute brillance. La méthode n'est pas applicable aux surfaces métalliques à finition diffuse et ne mesure pas la couleur.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 7759
Second edition
2010-09-01
Anodizing of aluminium and its alloys —
Measurement of reflectance
characteristics of aluminium surfaces
using a goniophotometer or an abridged
goniophotometer
Anodisation de l'aluminium et de ses alliages — Mesurage des
caractéristiques de réflectivité des surfaces d'aluminium à l'aide d'un
goniophotomètre normal ou simplifié
Reference number
ISO 7759:2010(E)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 7759:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 7759:2010(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .1
4 Principle.1
5 Apparatus.2
6 Preparation and calibration of apparatus .5
6.1 General conditions .5
6.2 Geometric conditions.5
6.3 Spectral conditions .6
6.4 Calibration.6
7 Procedure.6
8 Expression of results.6
8.1 General.6
8.2 Specular reflectance R .6
s
8.3 Distinctness of reflected image R .6
i
8.4 Narrow-angle haze H .6
n
8.5 Wide-angle haze H .6
w
8.6 Diffuseness R .7
d
8.7 Directionality D .7
h
9 Test report.7
Annex A (informative) Precision and accuracy of goniophotometers .8
Bibliography.9
© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 7759:2010(E)

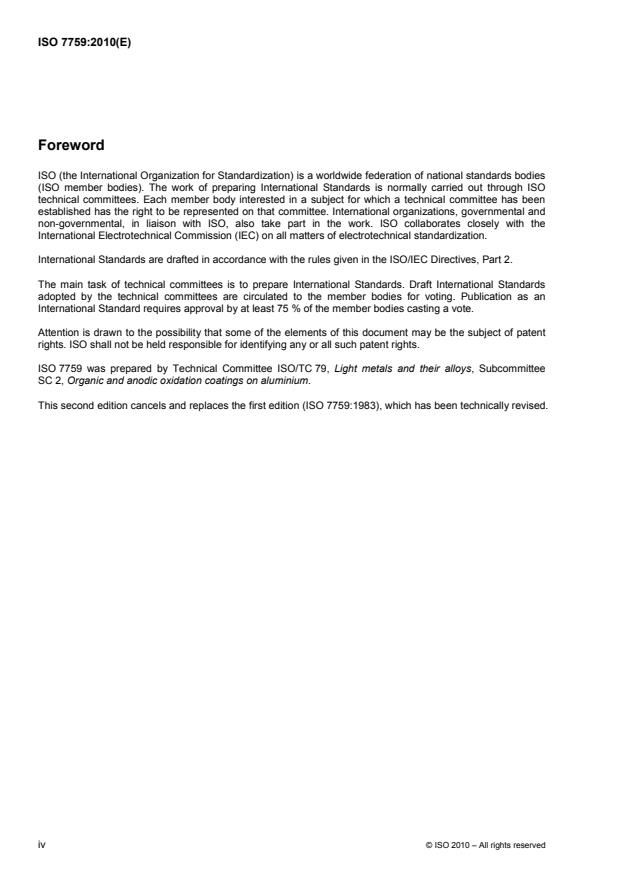

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 7759 was prepared by Technical Committee ISO/TC 79, Light metals and their alloys, Subcommittee
SC 2, Organic and anodic oxidation coatings on aluminium.
This second edition cancels and replaces the first edition (ISO 7759:1983), which has been technically revised.
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 7759:2010(E)
Introduction
The visual appearance of metallic finishes is important commercially on metals for automotive, architectural,
and other uses where these metals undergo special finishing processes to produce the desired appearance.
For end-products which use such finished metals, it is important that parts placed together have the same
appearance. Specular reflectance is one of the properties measured, but additional measurements are usually
required to identify adequately the appearance of any metal surface. In the method described in this
International Standard, several important aspects of surface appearance are identified and can be measured.
Those surfaces having identical sets of numbers will normally have the same reflectance characteristics and
the same appearance (see References [1], [2] and [3]).
© ISO 2010 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 7759:2010(E)
Anodizing of aluminium and its alloys — Measurement of
reflectance characteristics of aluminium surfaces using a
goniophotometer or an abridged goniophotometer
1 Scope
This International Standard specifies a method for the measurement of the reflectance characteristics of high-
gloss anodized aluminium surfaces.
The method described is also suitable for the measurement of the reflectance characteristics of other high-
gloss metal surfaces.
The method is not suitable for diffuse-finish metal surfaces and does not measure colour.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
CIE 38:1977, Radiometric and Photometric Characteristics of Materials and their Measurement
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
goniophotometer
instrument in which specimens can be illuminated at selected angles of incidence and in which the light
reflected in different directions can be measured
3.2
abridged goniophotometer
goniophotometer having a fixed angle of incidence and specific fixed direction(s) at which light reflected from
the specimen is measured
NOTE The instrument described in this International Standard uses an angle of incidence of 30° and directions for
measurement of reflected light of −30°, −30° ± 0,3°, −30° ± 2°, −30° ± 5°, and −45°, although some suitable instruments
can be measured only on one side of the 30° angle.
4 Principle
4.1 The visual appearance of an anodized aluminium surface is characterised by means of six different
properties (see 4.2 to 4.7) of the reflected light coming from a narrow-source beam incident on the surface at
an angle of 30°.
© ISO 2010 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 7759:2010(E)
4.2 Specular reflectance, R , is measured at 30° to the specimen normal using narrow source and receiver
s
field angles (0,50° wide, maximum in the plane of the angle of reflection).
4.3 Distinctness of reflected image, R, is determined from the slightly off-specular reflectance (R )
i 30 ± 0,3
measured at 29,7° and 30,3°, the instrument integrating the light received from both of these apertures.
4.4 Narrow-angle haze, H , is determined from reflectance measurements taken at angles of 28° or 32° or
n
both, i.e. at 2° away from the specular beam (R ).
30 ± 2
4.5 Wide-angle haze, H , is determined from reflectance measurements taken at angles of 25° or 35° or
w
both, i.e. 5° away from the specular beam (R ).
30 ± 5
4.6 Diffuseness, R , is determined from a reflectance measurement taken at an angle of 45°, i.e.15° away
d
from the specular beam (R ).
45
4.7 Directionality, D , of the surface, derived from the ratio of two measurements of the narrow-angle haze,
h
H
...
NORME ISO
INTERNATIONALE 7759
Deuxième édition
2010-09-01
Anodisation de l'aluminium et de ses
alliages — Mesurage des caractéristiques
de réflectivité des surfaces d'aluminium à
l'aide d'un goniophotomètre normal ou
simplifié
Anodizing of aluminium and its alloys — Measurement of reflectance
characteristics of aluminium surfaces using a goniophotometer or an
abridged goniophotometer
Numéro de référence
ISO 7759:2010(F)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 7759:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 7759:2010(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .1
4 Principe.1
5 Appareillage .2
6 Préparation et étalonnage de l'appareillage .5
6.1 Conditions générales .5
6.2 Conditions géométriques .5
6.3 Conditions spectrales.6
6.4 Étalonnage .6
7 Mode opératoire.6
8 Expression des résultats.6
8.1 Généralités .6
8.2 Réflectivité spéculaire R .6
s
8.3 Netteté d'image réfléchie R .6
i
8.4 Voile à petit angle H .6
n
8.5 Voile à grand angle H .7
w
8.6 Diffusion R .7
d
8.7 Directionnalité D .7
h
9 Rapport d'essai.7
Annexe A (informative) Fidélité et exactitude des goniophotomètres .8
Bibliographie.9
© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 7759:2010(F)

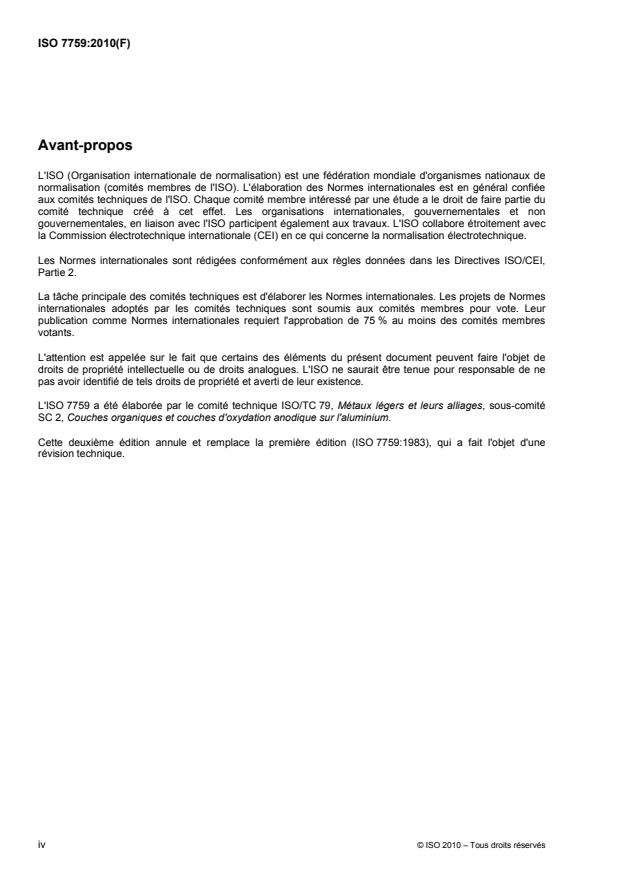

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 7759 a été élaborée par le comité technique ISO/TC 79, Métaux légers et leurs alliages, sous-comité
SC 2, Couches organiques et couches d'oxydation anodique sur l'aluminium.
Cette deuxième édition annule et remplace la première édition (ISO 7759:1983), qui a fait l'objet d'une
révision technique.
iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 7759:2010(F)
Introduction
L'aspect visuel des revêtements métalliques de finition constitue un élément important sur le plan commercial
dans l'industrie automobile, l'architecture ou les autres industries où ces métaux subissent un traitement
spécial pour leur conférer l'aspect désiré. Il est également important que les produits finis utilisant ces métaux
aient le même aspect lorsque les pièces sont placées côte à côte. La réflectivité spéculaire est l'une des
propriétés mesurées, mais d'autres mesurages sont généralement nécessaires pour définir convenablement
l'aspect de la surface d'un métal. La méthode décrite dans la présente Norme internationale répertorie
plusieurs éléments importants de l'aspect des surfaces et permet de les mesurer. Les surfaces auxquelles
sont attribuées des séries de nombres identiques sont considérées comme ayant les mêmes caractéristiques
de réflectivité et le même aspect (voir les Références [1], [2] et [3]).
© ISO 2010 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 7759:2010(F)
Anodisation de l'aluminium et de ses alliages — Mesurage des
caractéristiques de réflectivité des surfaces d'aluminium à
l'aide d'un goniophotomètre normal ou simplifié
1 Domaine d'application
La présente Norme internationale spécifie une méthode de mesurage des caractéristiques de réflectivité des
surfaces en aluminium anodisé à haute brillance.
La méthode décrite est également applicable au mesurage des caractéristiques de la réflectivité d'autres
surfaces métalliques à haute brillance.
La méthode n'est pas applicable aux surfaces métalliques à finition diffuse et ne mesure pas la couleur.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
CIE 38:1977, Caractéristiques radiométriques et photométriques des matériaux et leur mesure
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
goniophotomètre normal
goniophotomètre
instrument permettant d'éclairer des éprouvettes sous des angles d'incidence choisis et de mesurer la lumière
réfléchie dans des directions différentes
3.2
goniophotomètre simplifié
goniophotomètre ayant un angle d'incidence fixe et des angles de visées fixes spécifiques sous lesquels la
lumière réfléchie venant de l'éprouvette est mesurée
NOTE L'instrument décrit dans la présente Norme internationale utilise un angle d'incidence de 30°, et des directions
de mesurage de la lumière réfléchie de −30°, −30° ± 0,3°, −30° ± 2°, −30° ± 5° et −45°; cependant, certains appareils ne
mesurent que sur un côté de l'angle de 30°.
4 Principe
4.1 L'aspect visuel d'une surface d'aluminium anodisé est caractérisé au moyen de six propriétés
différentes (voir 4.2 à 4.7) de la lumière issue d'une source à faisceau étroit réfléchie sur la surface selon un
angle d'incidence de 30°.
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 7759:2010(F)
4.2 La réflectivité spéculaire, R , est mesurée sous un angle de 30° par rapport à la normale de l'éprouvette
s
en utilisant des angles de champ étroits pour la source et le récepteur (largeur 0,50°, le maximum étant dans
le plan de l'angle de réflexion).
4.3 La netteté de l'image réfléchie, R, est déterminée à partir de mesurages de la réflectivité spéculaire
i
légèrement décalés (R ) obtenus à 29,7° et 30,3°, l'instrument intégrant la lumière reçue des deux
30 ± 0,3
ouvertures.
4.4 Le voile à petit angle, H , est déterminé à partir des mesurages de réflectivité obtenus sous des angles
n
de 28° ou 32° ou les deux, soit à 2° du faisceau spéculaire (R ).
30 ± 2
4.5 Le voile à grand angle, H , est déterminé à partir des mesurages de réflectivité obtenus sous des
w
angles de 25° ou 35° ou les deux, soit à 5° du faisceau spéculaire (R ).
30 ± 5
4.6 La diffusion, R , est déterminée à partir d'un mesurage de réflectivité obtenu sous un angle de 45°,
d
c'est-à-dire à 15° du faisceau spéculaire (R ).
45
4.7 La directionnalité, D , de la surface est obtenue à partir du rapport de deux mesurages du voile à petit
h,
angle, H , le premier pris pour une lumière incidente perpendiculaire au sens de la texture de la surface, le
n
seco
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
