Standards Content (sample)

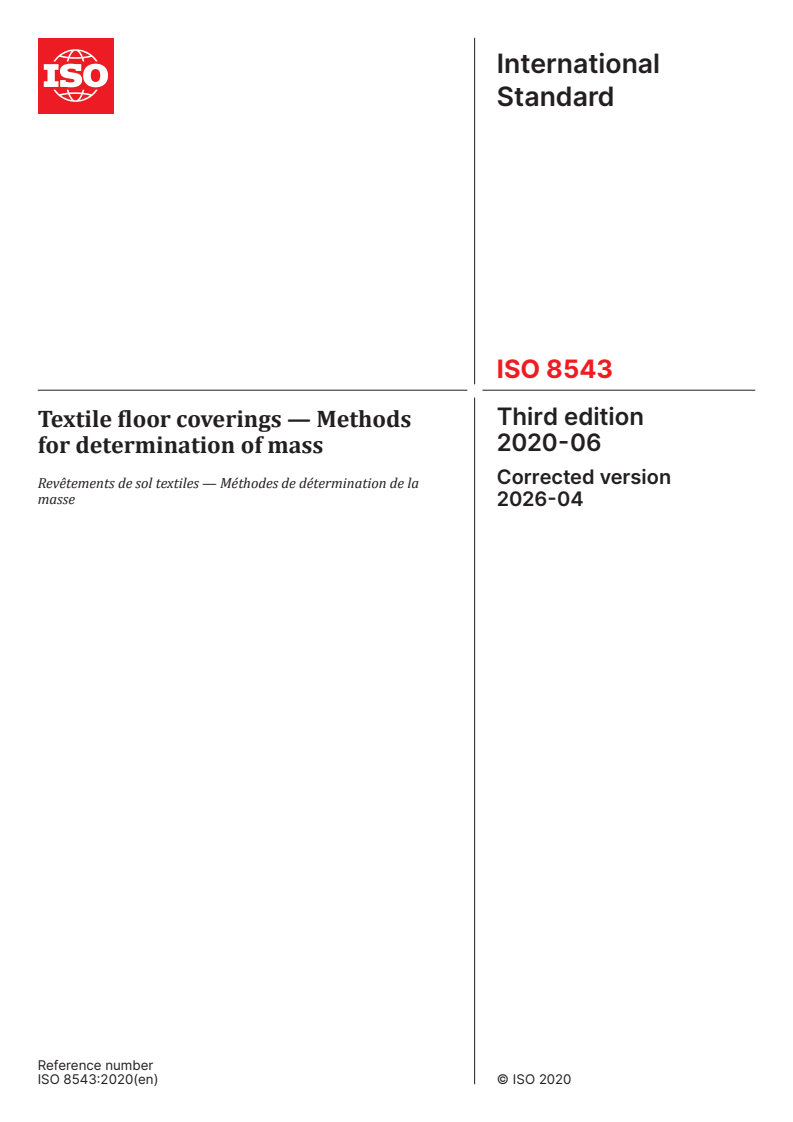

INTERNATIONAL ISO
STANDARD 8543
Third edition
2020-06
Textile floor coverings — Methods for
determination of mass
Revêtements de sol textiles — Méthodes de détermination de la masse
Reference number
ISO 8543:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8543:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8543:2020(E)

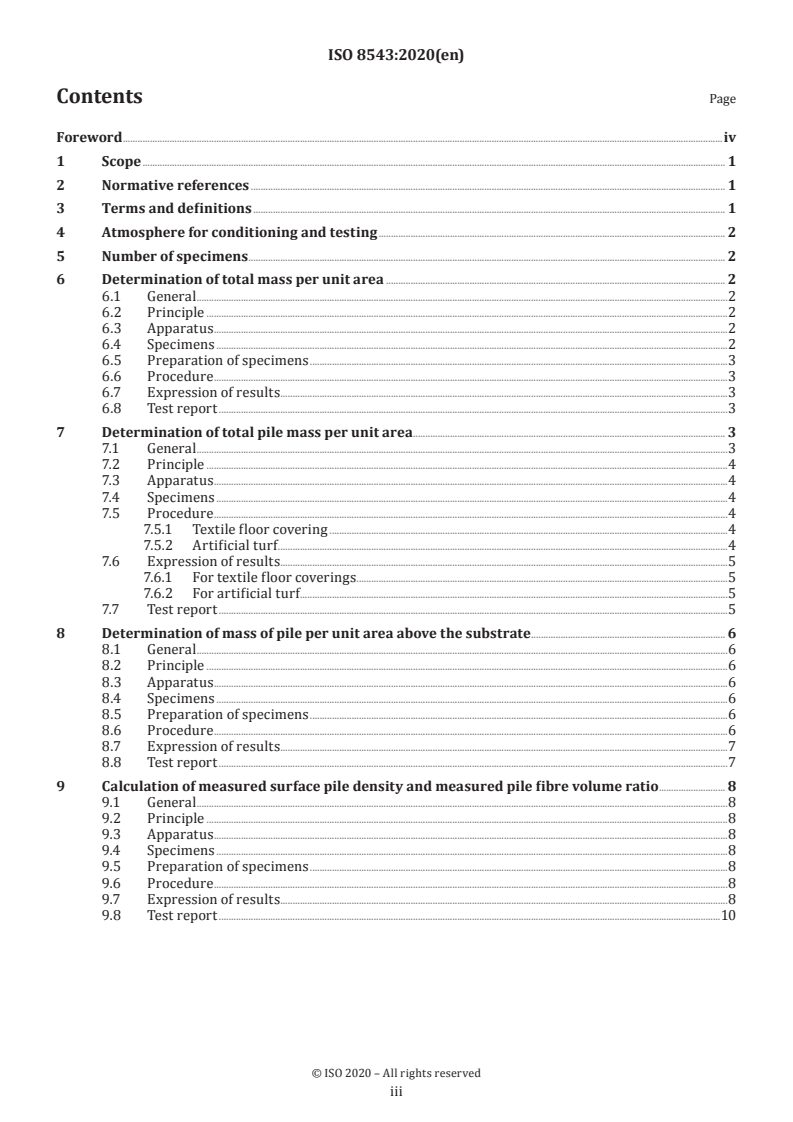

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Atmosphere for conditioning and testing .................................................................................................................................. 2

5 Number of specimens ...................................................................................................................................................................................... 2

6 Determination of total mass per unit area ................................................................................................................................ 2

6.1 General ........................................................................................................................................................................................................... 2

6.2 Principle ........................................................................................................................................................................................................ 2

6.3 Apparatus .................................................................................................................................................................................................... 2

6.4 Specimens ................................................................................................................................................................................................... 2

6.5 Preparation of specimens .............................................................................................................................................................. 3

6.6 Procedure .................................................................................................................................................................................................... 3

6.7 Expression of results .......................................................................................................................................................................... 3

6.8 Test report ................................................................................................................................................................................................... 3

7 Determination of total pile mass per unit area .................................................................................................................... 4

7.1 General ........................................................................................................................................................................................................... 4

7.2 Principle ........................................................................................................................................................................................................ 4

7.3 Apparatus .................................................................................................................................................................................................... 4

7.4 Specimens ................................................................................................................................................................................................... 4

7.5 Procedure .................................................................................................................................................................................................... 4

7.5.1 Textile floor covering.................................................................................................................................................... 4

7.5.2 Artificial turf ........................................................................................................................................................................ 5

7.6 Expression of results .......................................................................................................................................................................... 5

7.6.1 For textile floor coverings ........................................................................................................................................ 5

7.6.2 For artificial turf ............................................................................................................................................................... 5

7.7 Test report ................................................................................................................................................................................................... 5

8 Determination of mass of pile per unit area above the substrate ..................................................................... 6

8.1 General ........................................................................................................................................................................................................... 6

8.2 Principle ........................................................................................................................................................................................................ 6

8.3 Apparatus .................................................................................................................................................................................................... 6

8.4 Specimens ................................................................................................................................................................................................... 6

8.5 Preparation of specimens .............................................................................................................................................................. 7

8.6 Procedure .................................................................................................................................................................................................... 7

8.7 Expression of results .......................................................................................................................................................................... 7

8.8 Test report ................................................................................................................................................................................................... 8

9 Calculation of measured surface pile density and measured pile fibre volume ratio..................8

9.1 General ........................................................................................................................................................................................................... 8

9.2 Principle ........................................................................................................................................................................................................ 8

9.3 Apparatus .................................................................................................................................................................................................... 8

9.4 Specimens ................................................................................................................................................................................................... 8

9.5 Preparation of specimens .............................................................................................................................................................. 9

9.6 Procedure .................................................................................................................................................................................................... 9

9.7 Expression of results .......................................................................................................................................................................... 9

9.8 Test report ................................................................................................................................................................................................10

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8543:2020(E)

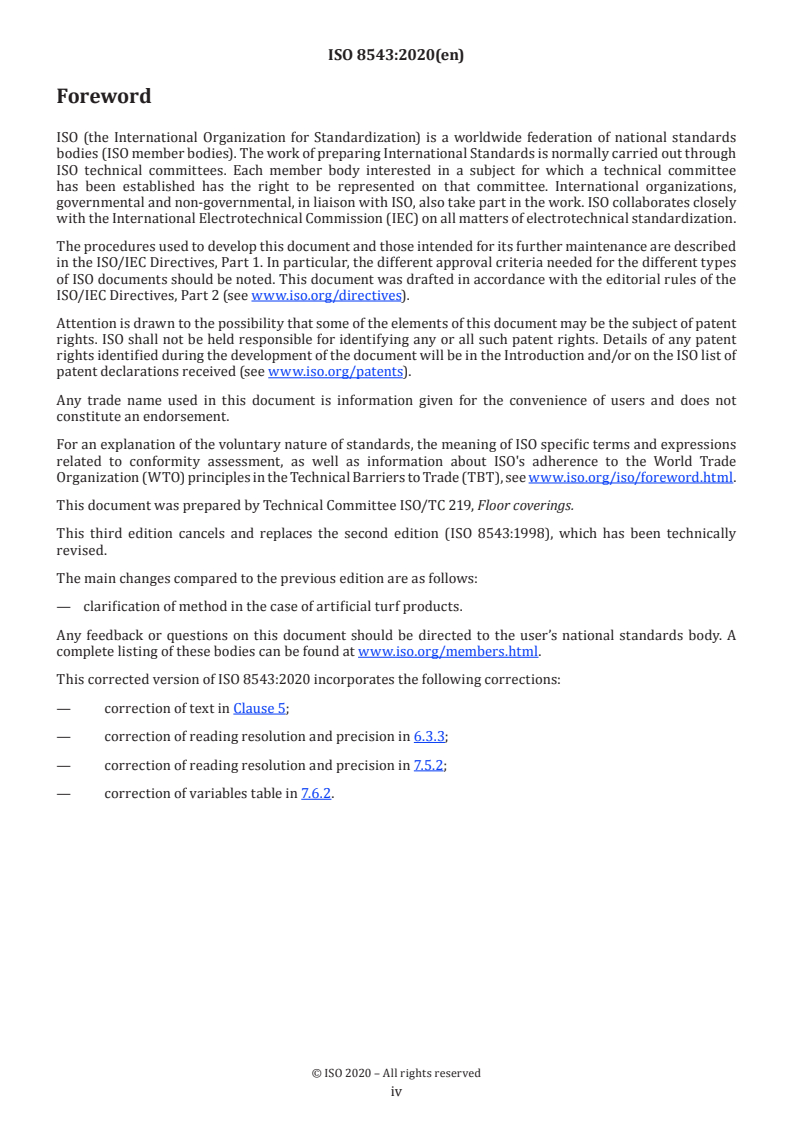

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 219, Floor coverings.

This third edition cancels and replaces the second edition (ISO 8543:1998), which has been technically

revised.
The main changes compared to the previous edition are as follows:
— clarification of method in the case of artificial turf products.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8543:2020(E)
Textile floor coverings — Methods for determination of
mass
1 Scope

This document specifies methods for the determination of the total mass per unit area, total pile mass

per unit area, and mass of pile per unit area above the substrate, and for the calculation of measured

surface pile density and measured pile fibre volume ratio of textile floor coverings.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 139, Textiles — Standard atmospheres for conditioning and testing

ISO 1763, Textile floor coverings — Determination of number of tufts and/or loops per unit length and per

unit area
ISO 1765, Machine-made textile floor coverings — Determination of thickness

ISO 1766, Textile floor coverings — Determination of thickness of pile above the substrate

ISO 1957, Machine-made textile floor coverings — Selection and cutting of specimens for physical tests

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
constant mass

mass attained when successive weighings at hourly intervals over a period of 3 h do not vary by more

than 1 %
3.2
total pile mass per unit area

mass of the pile yarn in a unit area, including that forming the base of the tufts or held in the substrate

but excluding any backing compound adhering to the pile yarn, determined under specified conditions

Note 1 to entry: For the purpose of this document, the determination is carried out in equilibrium with the

standard atmosphere for conditioning and testing described in Clause 4.
3.3
measured surface pile density

ratio of mass to volume of the pile above the substrate measured under a pressure of 2,0 kPa

3 2
Note 1 to entry: 1 kPa = 10 N/m .
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8543:2020(E)
3.4
measured pile fibre volume ratio
proportion of the volume of the pile actually occupied by fibre
4 Atmosphere for conditioning and testing

The specimens shall be conditioned and the test conducted in one of the standard atmospheres for

conditioning and testing textiles specified in ISO 139.
5 Number of specimens

The number of specimens for each determination in accordance with Clauses 6, 8 and 9 shall be

sufficient to give 95 % confidence limits of ±6 %. Four specimens shall be tested initially and if the

coefficient of variation (CV) calculated from these tests is >4 %, then further specimens shall be tested

as follows:
if 4 % < CV < 5,5 %, test a further two specimens (total six);
if 5,5 % < CV < 7 %, test a further four specimens (total eight);
if CV > 7 %, test a further eight specimens (total twelve).
tC⋅ V
NOTE Confidence limits = ±
where
t is the appropriate value for Student's t-test;
n is the number of specimens tested.
6 Determination of total mass per unit area
6.1 General

The method is applicable to textile floor coverings including those with varying pile height or density.

It can be used prior to, and in conjunction with, the methods specified in Clauses 8 and 9, with which it

is compatible.
6.2 Principle

The mass of a measured area of textile floor coverings is determined in its entirety.

6.3 Apparatus
6.3.1 Sharp pointed knife or a punching machine.
6.3.2 Ruler, graduated in millimetres.
6.3.3 Balance, with a reading resolution to 0,01 g and a precision to 0,1 g.
6.4 Specimens

Select the specimens according to the standard procedure specified in ISO 1957. Cut out or punch out,

using the sharp knife or punch knife, at least four rectangular specimens, each at least 200 mm × 200 mm

and 15 tuft rows, with the sides parallel with, and at right angles to, the machine production direction.

2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8543:2020(E)

For artificial grass it is very important to try to cut in the middle of two tuft rows to decrease the

...

INTERNATIONAL ISO
STANDARD 8543
Third edition
Textile floor coverings — Methods for
determination of mass
Revêtements de sol textiles — Méthodes de détermination de la masse
PROOF/ÉPREUVE
Reference number
ISO 8543:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8543:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii PROOF/ÉPREUVE © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8543:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Atmosphere for conditioning and testing .................................................................................................................................. 2

5 Number of specimens ...................................................................................................................................................................................... 2

6 Determination of total mass per unit area ................................................................................................................................ 2

6.1 General ........................................................................................................................................................................................................... 2

6.2 Principle ........................................................................................................................................................................................................ 2

6.3 Apparatus .................................................................................................................................................................................................... 2

6.4 Specimens ................................................................................................................................................................................................... 2

6.5 Preparation of specimens .............................................................................................................................................................. 3

6.6 Procedure .................................................................................................................................................................................................... 3

6.7 Expression of results .......................................................................................................................................................................... 3

6.8 Test report ................................................................................................................................................................................................... 3

7 Determination of total pile mass per unit area .................................................................................................................... 4

7.1 General ........................................................................................................................................................................................................... 4

7.2 Principle ........................................................................................................................................................................................................ 4

7.3 Apparatus .................................................................................................................................................................................................... 4

7.4 Specimens ................................................................................................................................................................................................... 4

7.5 Procedure .................................................................................................................................................................................................... 4

7.5.1 Textile floor covering.................................................................................................................................................... 4

7.5.2 Artificial turf ........................................................................................................................................................................ 5

7.6 Expression of results .......................................................................................................................................................................... 5

7.6.1 For textile floor coverings ........................................................................................................................................ 5

7.6.2 For artificial turf ............................................................................................................................................................... 5

7.7 Test report ................................................................................................................................................................................................... 5

8 Determination of mass of pile per unit area above the substrate ..................................................................... 6

8.1 General ........................................................................................................................................................................................................... 6

8.2 Principle ........................................................................................................................................................................................................ 6

8.3 Apparatus .................................................................................................................................................................................................... 6

8.4 Specimens ................................................................................................................................................................................................... 6

8.5 Preparation of specimens .............................................................................................................................................................. 7

8.6 Procedure .................................................................................................................................................................................................... 7

8.7 Expression of results .......................................................................................................................................................................... 7

8.8 Test report ................................................................................................................................................................................................... 8

9 Calculation of measured surface pile density and measured pile fibre volume ratio..................8

9.1 General ........................................................................................................................................................................................................... 8

9.2 Principle ........................................................................................................................................................................................................ 8

9.3 Apparatus .................................................................................................................................................................................................... 8

9.4 Specimens ................................................................................................................................................................................................... 8

9.5 Preparation of specimens .............................................................................................................................................................. 9

9.6 Procedure .................................................................................................................................................................................................... 9

9.7 Expression of results .......................................................................................................................................................................... 9

9.8 Test report ................................................................................................................................................................................................10

© ISO 2020 – All rights reserved PROOF/ÉPREUVE iii
---------------------- Page: 3 ----------------------
ISO 8543:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 219, Floor coverings.

This third edition cancels and replaces the second edition (ISO 8543:1998), which has been technically

revised.
The main changes compared to the previous edition are as follows:
— clarification of method in the case of artificial turf products.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv PROOF/ÉPREUVE © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8543:2020(E)
Textile floor coverings — Methods for determination of
mass
1 Scope

This document specifies methods for the determination of the total mass per unit area, total pile mass

per unit area, and mass of pile per unit area above the substrate, and for the calculation of measured

surface pile density and measured pile fibre volume ratio of textile floor coverings.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 139, Textiles — Standard atmospheres for conditioning and testing

ISO 1763, Textile floor coverings — Determination of number of tufts and/or loops per unit length and per

unit area
ISO 1765, Machine-made textile floor coverings — Determination of thickness

ISO 1766, Textile floor coverings — Determination of thickness of pile above the substrate

ISO 1957, Machine-made textile floor coverings — Selection and cutting of specimens for physical tests

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
constant mass

mass attained when successive weighing’s at hourly intervals over a period of 3 h do not vary by more

than 1 %
3.2
total pile mass per unit area

mass of the pile yarn in a unit area, including that forming the base of the tufts or held in the substrate

but excluding any backing compound adhering to the pile yarn, determined under specified conditions

Note 1 to entry: For the purpose of this document, the determination is carried out in equilibrium with the

standard atmosphere for conditioning and testing described in Clause 4.
3.3
measured surface pile density

ratio of mass to volume of the pile above the substrate measured under a pressure of 2,0 kPa

3 2
Note 1 to entry: 1 kPa = 10 N/m .
© ISO 2020 – All rights reserved PROOF/ÉPREUVE 1
---------------------- Page: 5 ----------------------
ISO 8543:2020(E)
3.4
measured pile fibre volume ratio
proportion of the volume of the pile actually occupied by fibre
4 Atmosphere for conditioning and testing

The specimens shall be conditioned and the test conducted in one of the standard atmospheres for

conditioning and testing textiles specified in ISO 139.
5 Number of specimens

The number of specimens for each determination in accordance with Clauses 6, 8 and 9 shall be

sufficient to give 95 % confidence limits of ±6 %. Four specimens shall be tested initially and if the

coefficient of variation (CV) calculated from these tests is >4 %, then further specimens shall be tested

as follows:
if 4 % < CV < 5,5 %, test a further two specimens (total six);
if 5,5 % < CV < 7 %, test a further four specimens (total eight);
if CV > 7 %, test a further eight specimens (total twelve).
tC⋅ V
NOTE Confidence limits = ±
where
t is the appropriate value for Student's t-test;
n is the number of specimens tested.
6 Determination of total mass per unit area
6.1 General

The method is applicable to textile floor coverings including those with varying pile height or density.

It can be used prior to, and in conjunction with, the methods specified in Clauses 8 and 9, with which it

is compatible.
6.2 Principle

The mass of a measured area of textile floor coverings is determined in its entirety.

6.3 Apparatus
6.3.1 Sharp pointed knife or a punching machine.
6.3.2 Ruler, graduated in millimetres.
6.3.3 Balance, with a reading resolution to 0,01 g and a precision to 0,1 g.
6.4 Specimens

Select the specimens according to the standard procedure specified in ISO 1957. Cut out or punch out,

using the sharp knife or punch knife, at least four rectangular specimens, each at least 200 mm × 200 mm

and 15 tuft rows, with the sides parallel with, and at right angles to, the machine production direction.

2 PROOF/ÉPREUVE © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8543:2020(E)
For artificial grass it is very important to try to cut in the middle of tw
...

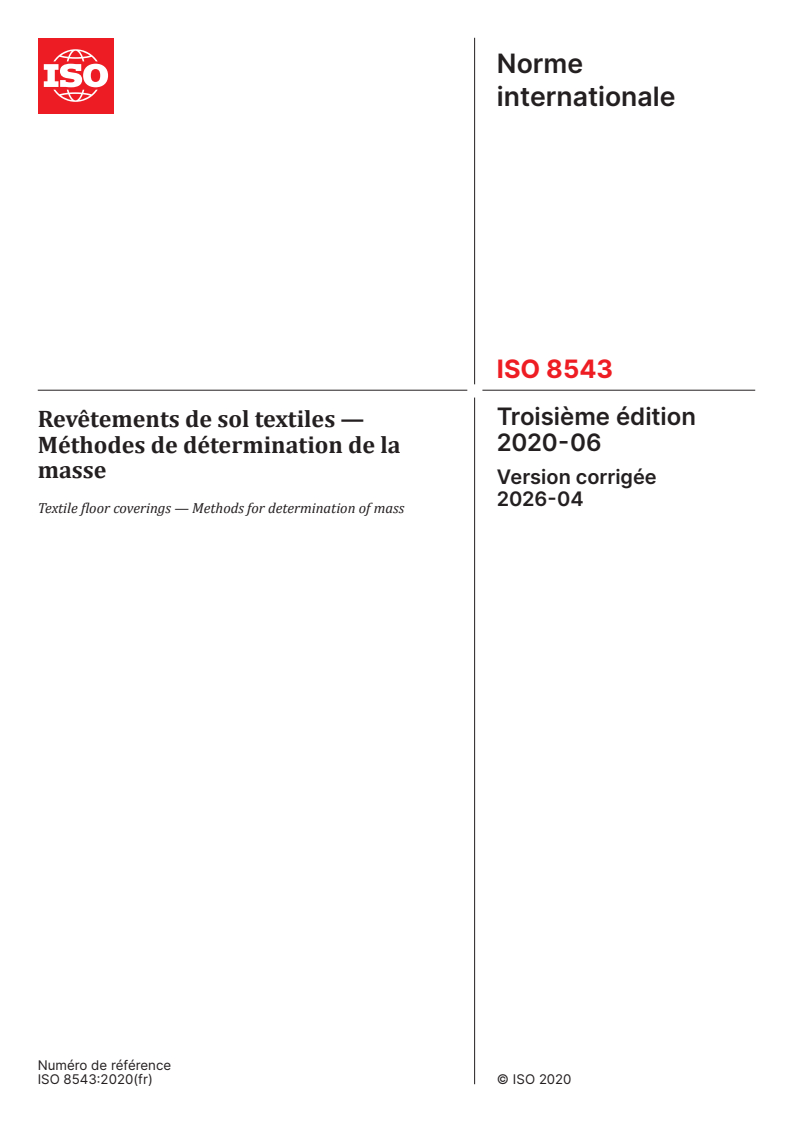

NORME ISO
INTERNATIONALE 8543
Troisième édition
2020-06
Revêtements de sol textiles —
Méthodes de détermination de la
masse
Textile floor coverings — Methods for determination of mass
Numéro de référence
ISO 8543:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8543:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8543:2020(F)

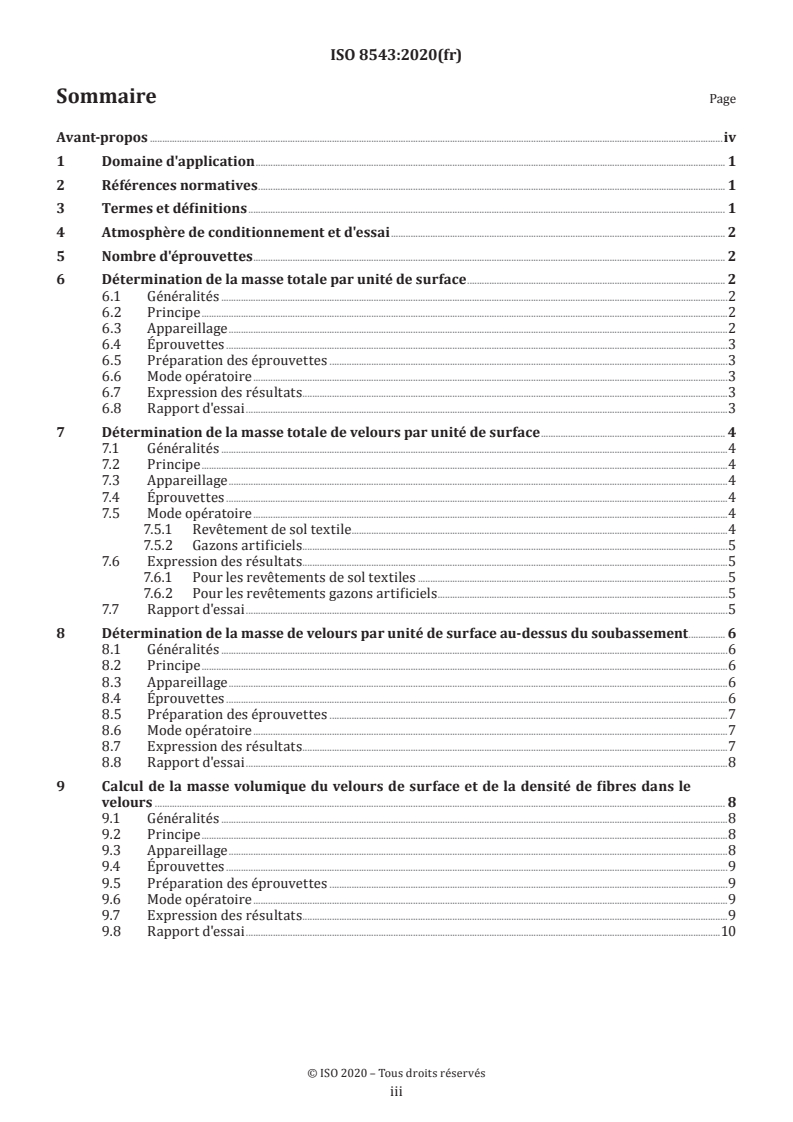

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Atmosphère de conditionnement et d'essai ............................................................................................................................ 2

5 Nombre d'éprouvettes .................................................................................................................................................................................... 2

6 Détermination de la masse totale par unité de surface ............................................................................................... 2

6.1 Généralités .................................................................................................................................................................................................. 2

6.2 Principe ......................................................................................................................................................................................................... 2

6.3 Appareillage............................................................................................................................................................................................... 2

6.4 Éprouvettes ................................................................................................................................................................................................ 3

6.5 Préparation des éprouvettes ....................................................................................................................................................... 3

6.6 Mode opératoire .................................................................................................................................................................................... 3

6.7 Expression des résultats ................................................................................................................................................................. 3

6.8 Rapport d'essai ....................................................................................................................................................................................... 3

7 Détermination de la masse totale de velours par unité de surface .................................................................4

7.1 Généralités .................................................................................................................................................................................................. 4

7.2 Principe ......................................................................................................................................................................................................... 4

7.3 Appareillage............................................................................................................................................................................................... 4

7.4 Éprouvettes ................................................................................................................................................................................................ 4

7.5 Mode opératoire .................................................................................................................................................................................... 4

7.5.1 Revêtement de sol textile.......................................................................................................................................... 4

7.5.2 Gazons artificiels .............................................................................................................................................................. 5

7.6 Expression des résultats ................................................................................................................................................................. 5

7.6.1 Pour les revêtements de sol textiles ................................................................................................................ 5

7.6.2 Pour les revêtements gazons artificiels .................. ...................................................................................... 5

7.7 Rapport d'essai ....................................................................................................................................................................................... 6

8 Détermination de la masse de velours par unité de surface au-dessus du soubassement .....6

8.1 Généralités .................................................................................................................................................................................................. 6

8.2 Principe ......................................................................................................................................................................................................... 6

8.3 Appareillage............................................................................................................................................................................................... 6

8.4 Éprouvettes ................................................................................................................................................................................................ 7

8.5 Préparation des éprouvettes ....................................................................................................................................................... 7

8.6 Mode opératoire .................................................................................................................................................................................... 7

8.7 Expression des résultats ................................................................................................................................................................. 8

8.8 Rapport d'essai ....................................................................................................................................................................................... 8

9 Calcul de la masse volumique du velours de surface et de la densité de fibres dans

le velours ...................................................................................................................................................................................................................... 8

9.1 Généralités .................................................................................................................................................................................................. 8

9.2 Principe ......................................................................................................................................................................................................... 9

9.3 Appareillage............................................................................................................................................................................................... 9

9.4 Éprouvettes ................................................................................................................................................................................................ 9

9.5 Préparation des éprouvettes ....................................................................................................................................................... 9

9.6 Mode opératoire .................................................................................................................................................................................... 9

9.7 Expression des résultats ................................................................................................................................................................. 9

9.8 Rapport d'essai ....................................................................................................................................................................................10

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8543:2020(F)

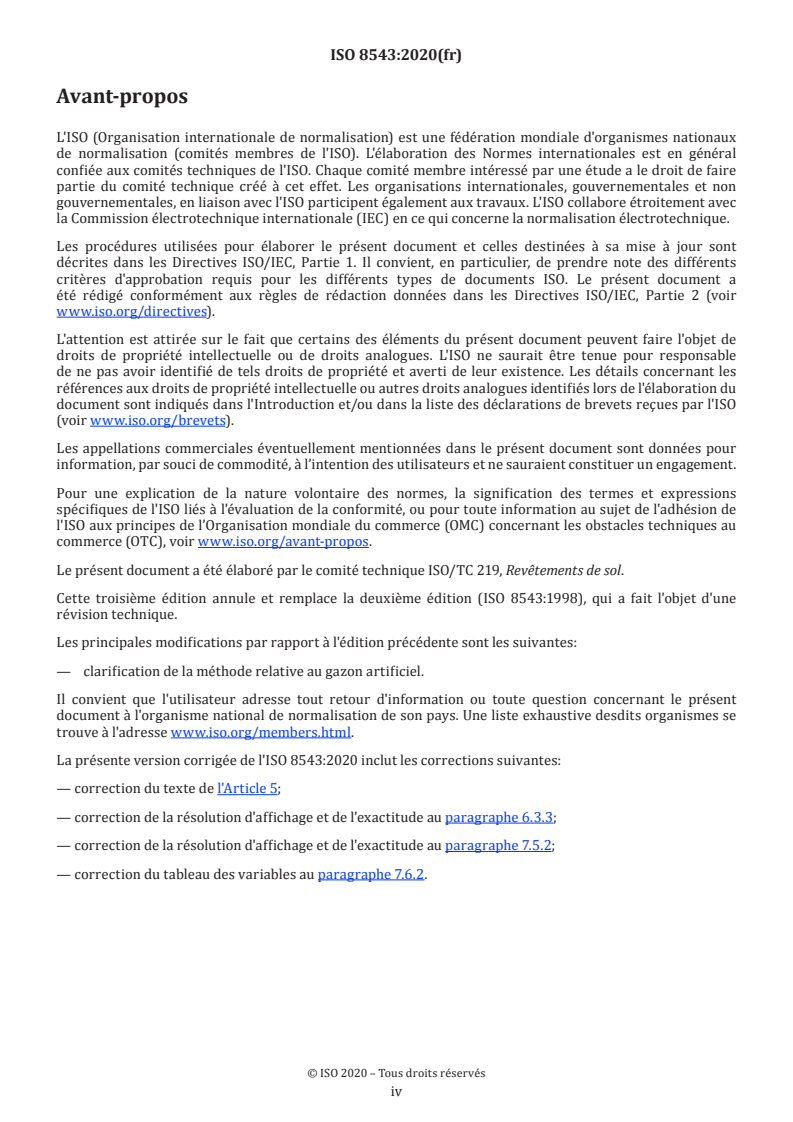

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 219, Revêtements de sol.

Cette troisième édition annule et remplace la deuxième édition (ISO 8543:1998), qui a fait l'objet d'une

révision technique.

Les principales modifications par rapport à l'édition précédente sont les suivantes:

— clarification de la méthode relative au gazon artificiel.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8543:2020(F)
Revêtements de sol textiles — Méthodes de détermination
de la masse
1 Domaine d'application

Le présent document spécifie des méthodes de détermination de la masse totale par unité de surface, de

la masse totale de velours par unité de surface, de la masse de velours par unité de surface au-dessus du

soubassement, et des méthodes de calcul de la masse volumique du velours de surface et de la densité

de fibres dans le velours, des revêtements de sol textiles.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai

ISO 1763, Moquettes — Détermination du nombre de touffes ou de boucles par unité de longueur et par

unité de surface

ISO 1765, Revêtements de sol textiles fabriqués à la machine — Détermination de l'épaisseur totale

ISO 1766, Revêtements de sol textiles — Détermination de l'épaisseur du velours au-dessus du soubassement

ISO 1957, Revêtements de sol textiles fabriqués à la machine — Sélection et prélèvement des éprouvettes en

vue des essais physiques
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
masse constante

masse obtenue lorsque les pesées successives effectuées toutes les heures pendant une période de 3 h

ne varient pas de plus de 1 %
3.2
masse totale de velours par unité de surface

masse de fil du velours par unité de surface, y compris celui formant la base des touffes ou maintenu

dans le soubassement, mais en excluant les composants du dossier adhérents aux fils du velours, cette

masse étant déterminée dans des conditions spécifiées

Note 1 à l'article: Aux fins du présent document, ce processus de détermination est effectué en équilibre dans

l'atmosphère normale de conditionnement et d'essai spécifiée dans l'Article 4.
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8543:2020(F)
3.3
masse volumique mesurée du velours de surface

rapport de la masse au volume du velours au-dessus du soubassement mesurée sous une pression

de 2,0 kPa
3 2
Note 1 à l'article: 1 kPa = 10 N/m .
3.4
densité de fibres dans le velours
partie du volume de velours réellement occupée par les fibres
4 Atmosphère de conditionnement et d'essai

Les éprouvettes doivent être conditionnées et tous les essais effectués dans l'une des atmosphères

normales de conditionnement et d'essai des textiles spécifiées dans l'ISO 139.
5 Nombre d'éprouvettes

Le nombre d'éprouvettes pour chaque détermination effectuée conformément aux Articles 6, 8 et 9 doit

être suffisant pour donner des limites de confiance à 95 % de ± 6 %. Initialement, quatre éprouvettes

doivent être soumises à essai et si le coefficient de variation (CV) calculé à partir de ces essais est > 4 %,

alors des éprouvettes supplémentaires doivent être soumises à essai, comme suit:

si 4 % < CV < 5,5 %, soumettre à essai deux éprouvettes supplémentaires (six au total);

si 5,5 % < CV < 7 %, soumettre à essai quatre éprouvettes supplémentaires (huit au total);

si CV > 7 %, soumettre à essai huit éprouvettes supplémentaires (douze au total).

tC⋅ V
NOTE Limites de confiance = ±
t est la valeur appropriée pour le test t de Student;
n est le nombre d'éprouvettes soumises à essai.
6 Détermination de la masse totale par unité de surface
6.1 Généralités

La méthode est applicable aux revêtements de sol textiles, y compris ceux dont la hauteur de velours ou

la masse volumique est variable. Elle peut être utilisée antérieurement ou conjointement aux méthodes

décrites dans les Articles 8 et 9, avec lesquelles elle est compatible.
6.2 Principe

La masse d'une portion de revêtement de sol textile de surface connue est déterminée dans son

intégralité.
6.3 Appareillage
6.3.1 Lame tranchante aiguisée ou machine à refendre
6.3.2 Règle, graduée en millimètres
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8543:2020(F)

6.3.3 Balance, dotée d'une résolution d'affichage de 0,01 g près et d'une exactitude de 0,1 g près.

6.4 Éprouvettes

Prélever les éprouvettes conformément au mode opératoire normal spécifié dans l'ISO 1957. À l'aide

de la lame tranchante aiguisée ou de la machine à refendre, découper ou refendre au minimum quatre

éprouvettes rectangulaires, mesurant chacune au moins 200 mm x 200 mm et comprenant chacune au

moins 15 rangées de touffes, leurs côtés étant parallèles et perpendiculaires au sens de fabrication.

Pour le gazon artificiel, il est très important d'effectuer la coupe au milieu de deux rangées de touffes

afin de réduire la variabilité.

NOTE Il peut être nécessaire d'utiliser plus de quatre éprouvettes pour atteindre les limites de confiance

(voir l'Article 5).
6.5 Préparation des éprouvettes

Disposer les éprouvettes à plat, en une seule couche, la couche d'usage vers le haut, dans l'atmosphère

normale de conditionnement et d'essai spécifiée dans l'Article 4, jusqu'à masse constante telle que

définie en 3.1.
6.6 Mode opératoire

Déterminer la masse, m, en grammes, de chaque éprouvette, selon une résolution d'affichage de 0,01 g

près et une exactitude de 0,1 g près. Sur l'envers de chaque éprouvette, mesurer la longueur et la largeur

à 1 mm près, chacune en quatre endroits.
6.7 Expression des résultats
Pour chaque éprouvette, calculer la longueur et la lar
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
