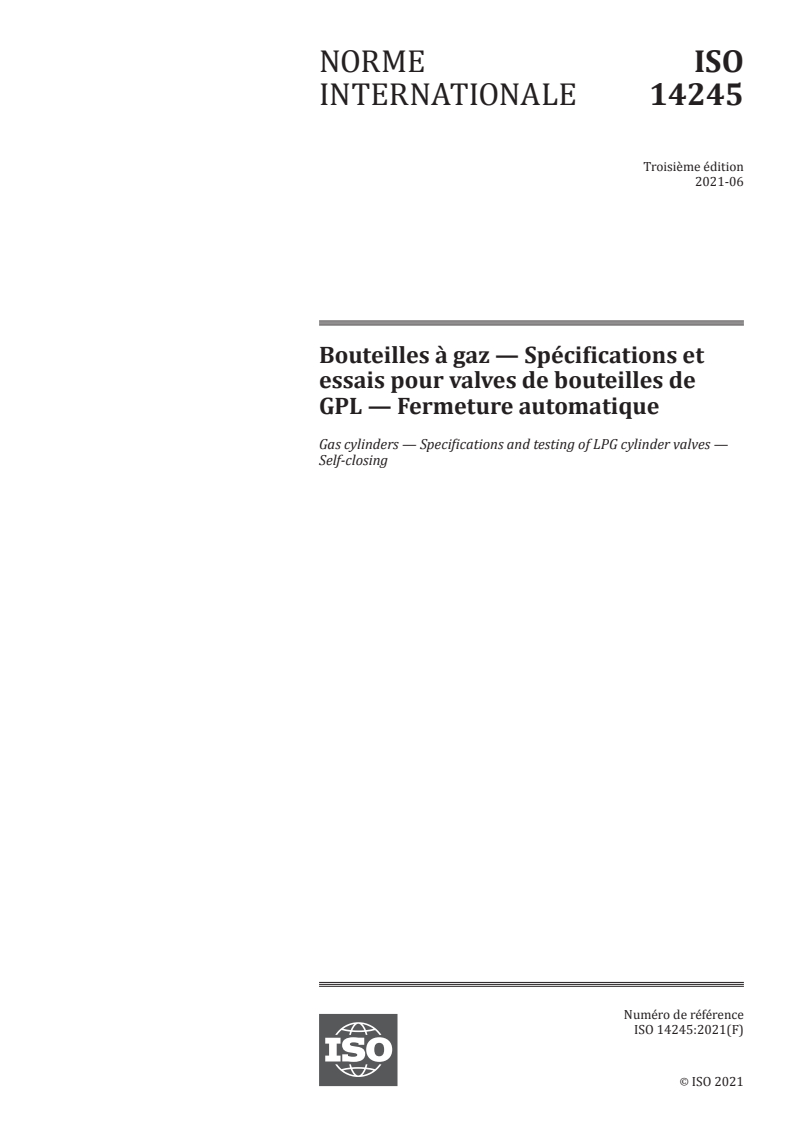

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 14245
Third edition
2021-06
Gas cylinders — Specifications and
testing of LPG cylinder valves —
Self-closing
Bouteilles à gaz — Spécifications et essais pour valves de bouteilles de
GPL — Fermeture automatique
Reference number
ISO 14245:2021(E)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 14245:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 14245:2021(E)

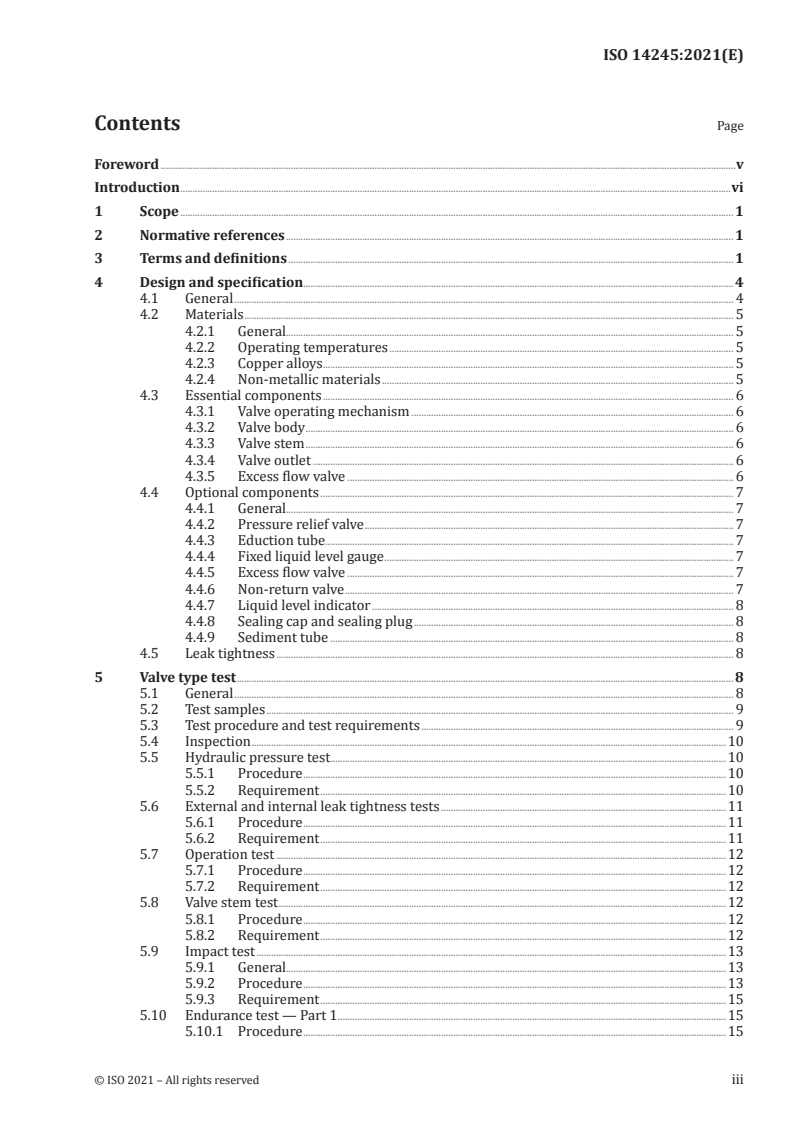

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design and specification. 4
4.1 General . 4
4.2 Materials . 5
4.2.1 General. 5
4.2.2 Operating temperatures . 5
4.2.3 Copper alloys . 5
4.2.4 Non-metallic materials . 5
4.3 Essential components . 6
4.3.1 Valve operating mechanism . 6
4.3.2 Valve body . 6
4.3.3 Valve stem . 6
4.3.4 Valve outlet . 6
4.3.5 Excess flow valve . 6
4.4 Optional components . 7
4.4.1 General. 7
4.4.2 Pressure relief valve . 7
4.4.3 Eduction tube . 7
4.4.4 Fixed liquid level gauge . 7
4.4.5 Excess flow valve . 7
4.4.6 Non-return valve . 7
4.4.7 Liquid level indicator . 8
4.4.8 Sealing cap and sealing plug . 8
4.4.9 Sediment tube . 8
4.5 Leak tightness . 8
5 Valve type test . 8
5.1 General . 8
5.2 Test samples . 9
5.3 Test procedure and test requirements . 9
5.4 Inspection .10
5.5 Hydraulic pressure test .10
5.5.1 Procedure .10
5.5.2 Requirement .10
5.6 External and internal leak tightness tests .11
5.6.1 Procedure .11
5.6.2 Requirement .11
5.7 Operation test .12
5.7.1 Procedure .12
5.7.2 Requirement .12
5.8 Valve stem test .12
5.8.1 Procedure .12
5.8.2 Requirement .12
5.9 Impact test .13
5.9.1 General.13
5.9.2 Procedure .13
5.9.3 Requirement .15
5.10 Endurance test — Part 1 .15
5.10.1 Procedure .15
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 14245:2021(E)

5.10.2 Requirement .15
5.11 Endurance test — Part 2 .15
5.11.1 Procedure .15
5.11.2 Requirement .16
5.12 Simulated vacuum test .16
5.13 Examination of dismantled valves .16
5.13.1 Procedure .16
5.13.2 Requirement .16
5.14 Excess flow valve test .16
5.14.1 General.16
5.14.2 Excess flow valve test with air .16
5.14.3 Excess flow valve test with water .17
5.14.4 Excess flow strength test .17
5.15 Non-return valve test .18
5.15.1 Procedure .18
5.15.2 Requirement .18
5.16 Vibration test .18
5.16.1 Procedure .18
5.16.2 Requirement .18
6 Documentation and test report.18
6.1 Documentation .18
6.2 Test report .19
7 Production testing .19
8 Markings .19
Annex A (normative) Production testing and inspection .20
Annex B (normative) Special low temperature requirements .21
Annex C (normative) Vibration testing .22
Bibliography .23
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 14245:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 58, Gas cylinders, Subcommittee SC 2,
Cylinder fittings, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 286, Liquefied petroleum gas equipment and accessories, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 14245:2019), of which it constitutes a
minor revision. The changes compared with the previous edition are as follows:
— correction of Clause 8, list item c).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 14245:2021(E)

Introduction
This document covers the function of a LPG cylinder valve as a closure (defined by the UN Model
[15]
Regulations ).
This document has been written so that it is suitable to be referenced in the UN Model Regulations.
Cylinder valves complying with this document can be expected to perform satisfactorily under normal
service conditions.
When an LPG cylinder valve has been approved according to a previous edition of this document, the
body responsible for approving the same LPG cylinder valve to this new edition should consider which
tests need to be performed.
In this document the unit bar is used, due to its universal use in the field of technical gases. It should,
however, be noted that bar is not an SI unit, and that the corresponding SI unit for pressure is Pa
5 5 2
(1 bar = 10 Pa = 10 N/m ).
Pressure values given in this document are given as gauge pressure (pressure exceeding atmospheric
pressure) unless noted otherwise.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 14245:2021(E)
Gas cylinders — Specifications and testing of LPG cylinder
valves — Self-closing
1 Scope
This document specifies the requirements for design, specification, type testing and production testing
and inspection for dedicated LPG self-closing cylinder valves for use with and directly connected to
transportable refillable LPG cylinders.
It also includes requirements for associated equipment for vapour and liquid service. Bursting discs
and/or fusible plugs are not covered in this document.
Annex A identifies requirements for production testing and inspection.
This document excludes other LPG cylinder devices which are not an integral part of the dedicated self-
closing cylinder valve.
This document does not apply to cylinder valves for fixed automotive installations and ball valves.
NOTE For manually operated LPG cylinder valves see ISO 15995. For cylinder valves for compressed,
dissolved and other liquefied gases see ISO 10297, ISO 17871 or ISO 17879.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 2859-1, Sampling procedures for inspection by attributes — Part 1: Sampling schemes indexed by
acceptance quality limit (AQL) for lot-by-lot inspection
ISO 10286, Gas cylinders — Terminology
ISO 11114-1, Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 1:
Metallic materials
ISO 11114-2, Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 2:
Non-metallic materials
ISO 13341, Gas cylinders — Fitting of valves to gas cylinders
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 10286 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 14245:2021(E)

3.1
liquefied petroleum gas
LPG
low pressure liquefied gas composed of one or more light hydrocarbons which are assigned to UN 1011,
UN 1075, UN 1965, UN 1969 or UN 1978 only and which consists mainly of propane, propene, butane,
butane isomers, butene with traces of other hydrocarbon gases
[SOURCE: ISO 10286:2015, 723, modified]
3.2
cylinder valve
primary shutoff device fitted to LPG cylinders, intended for liquid or vapour filling and withdrawal
Note 1 to entry: The valve includes the valve body (3.8), valve stem (3.14), valve outlet (3.15) and valve operating
mechanism (3.22).
Note 2 to entry: The valve can also include additional devices, e.g. eduction tube (3.5) liquid level indicator (3.7),
fixed liquid level gauge (3.6), excess flow valve (3.9), non-return valve (3.10), sediment tube (3.19) and pressure relief
valve (3.27).
3.3
external leak tightness
leak tightness to atmosphere (leakage in and/or leakage out), when the valve is open
3.4
internal leak tightness
leak tightness across the valve seat (leakage in and/or leakage out), when the valve is closed
3.5
eduction tube
tube fitted to the valve to allow withdrawal of liquid LPG with the cylinder in its normal operating
position
3.6
fixed liquid level gauge
device such as a dip tube in combination with a vent valve to verify that the predetermined maximum
liquid level in a cylinder has been reached or surpassed
3.7
liquid level indicator
device such as a float gauge, permitting the gauging of the liquid level in the cylinder
3.8
valve body
major valve component including valve stem (3.14) and valve outlet (3.15) and, where applicable, the
provision for other optional components
3.9
excess flow valve
valve comprising two or more components designed to close or partially close when the flow of liquid or
vapour passing through it exceeds a predetermined value and to re-open when the pressure differential
across the valve has been restored below a certain value
3.10
non-return valve
automatic valve which allows gas/liquid to flow only in one direction
[SOURCE: ISO 10286:2015, 349, modified — liquid added]
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 14245:2021(E)

3.11
dual valve
valve designed to allow separate vapour and liquid withdrawal from a cylinder in its normal operating
position each port having its own valve operating mechanism
3.12
sealing element
element used to obtain internal leak tightness (3.4)
3.13
special valve
valve which is only used for cylinders up to and including 7,5 l water capacity, having a hand wheel
diameter less than 30 mm and where the maximum section of gas passage is not more than 4 mm
diameter
3.14
valve stem
section of the valve body (3.8), which connects to the cylinder
3.15
valve outlet
section of the valve body (3.8) to which a regulator or connector can be fitted for vapour or liquid
withdrawal
Note 1 to entry: The valve outlet is also normally used for filling the cylinder.
3.16
type test
test or series of tests conducted to prove that the design meets the requirements of this document
3.17
cylinder opening
part of the cylinder to which the valve stem (3.14) connects
3.18
test pressure
pressure at which the valve or component is tested
3.19
sediment tube
device designed to reduce the risk of foreign matter, which can be in the cylinder, entering the valve
3.20
sealing cap
device which is intended to seal the external outlet connection of a valve
[SOURCE: ISO 10286:2015, 368]
3.21
sealing plug
device which is intended to seal the internal outlet connection of a valve
[SOURCE: ISO 10286:2015, 369]
3.22
valve operating mechanism
mechanism which closes and opens the valve orifice and which includes the internal and external
sealing systems
[SOURCE: ISO 10286:2015, 328, modified — EXAMPLE deleted]
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO 14245:2021(E)

3.23
valve protection cap
device securely fixed over the valve during handling transport and storage and which is removed for
access to the valve
[SOURCE: ISO 10286:2015, 360]
3.24
valve shroud
integral part of a cylinder which is permanently attached for valve protection during transportation,
handling and storage
[SOURCE: ISO 10286:2015, 362]
3.25
valve guard
device securely fixed over the valve during handling transport and storage and which does not need to
be removed for access to the valve
[SOURCE: ISO 10286:2015, 361]
3.26
gross mass
total package mass of the heaviest cylinder on which the valve is intended to be fitted, including any
permanently attached accessories and the maximum mass of the LPG content
3.27
pressure relief valve
pressure actuated valve held shut by a spring or other means and designed to relieve excessive pressure
automatically by starting to open at the set pressure and reclosing after the pressure has fallen below
the set pressure
3.28
nominal set pressure
predetermined pressure of the pressure relief valve (3.27) at which the valve is set to start to discharge
3.29
quick coupling connector
system which enables an appliance or equipment to be connected to a cylinder valve without the use of
tools
3.30
self-closing cylinder valve
cylinder valve with a normally closed valve operating mechanism (3.22) that is actuated by a separate
operating device which is not an integral part of the cylinder valve
4 Design and specification
4.1 General
The valve shall be capable of withstanding:
a) operating pressures and test pressures;
b) operating temperatures and test temperatures;
c) mechanical stresses during operation;
d) vibration during transport.
4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 14245:2021(E)

The valve shall be externally and internally leak tight for the full range of pressure and temperature
conditions.
The valve and its optional components shall be secured to prevent unintentional disassembly during
normal operation and their function shall not be affected as a result of vibration during transport.
4.2 Materials
4.2.1 General
Materials in contact with LPG shall be physically and chemically compatible with LPG under all
operating conditions for which the valve is designed in accordance with ISO 11114-1 and ISO 11114-2.
In selecting an appropriate material for valve components, it is important to select not only for
adequate strength in service, but also to give consideration to other modes of failure due to atmospheric
corrosion, brass dezincification, stress corrosion, shock loads, and material failure.
4.2.2 Operating temperatures
Materials used shall be suitable for the temperatures for which the valve is designed.
The minimum operating temperature, to which the valve is expected to be exposed during normal use,
is −20 °C. For some countries and for certain applications, lower minimum operating temperatures
are used. When valves are designed for an operating temperature of
...

NORME ISO
INTERNATIONALE 14245
Troisième édition
2021-06
Bouteilles à gaz — Spécifications et
essais pour valves de bouteilles de
GPL — Fermeture automatique
Gas cylinders — Specifications and testing of LPG cylinder valves —
Self-closing
Numéro de référence
ISO 14245:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 14245:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 14245:2021(F)

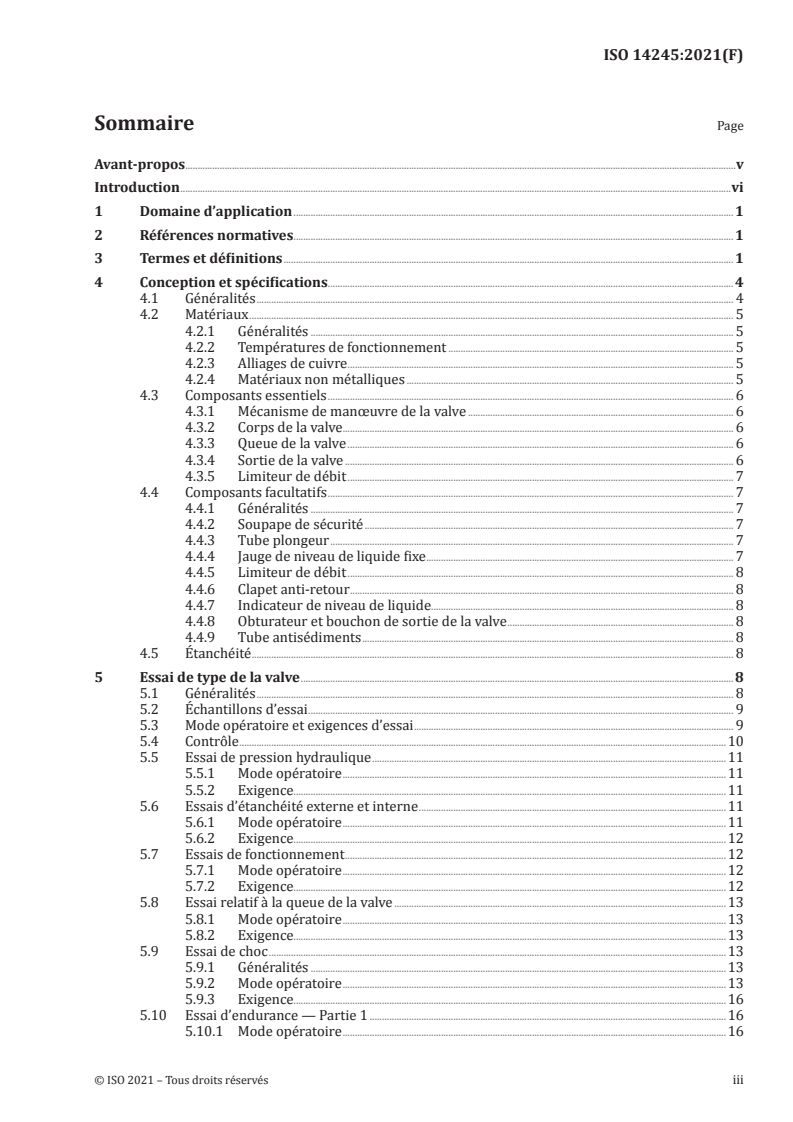

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Conception et spécifications . 4
4.1 Généralités . 4
4.2 Matériaux . 5
4.2.1 Généralités . 5
4.2.2 Températures de fonctionnement . 5
4.2.3 Alliages de cuivre . 5
4.2.4 Matériaux non métalliques . 5
4.3 Composants essentiels . 6
4.3.1 Mécanisme de manœuvre de la valve . 6
4.3.2 Corps de la valve . . 6
4.3.3 Queue de la valve . 6
4.3.4 Sortie de la valve . 6
4.3.5 Limiteur de débit . 7
4.4 Composants facultatifs . 7
4.4.1 Généralités . 7
4.4.2 Soupape de sécurité . 7
4.4.3 Tube plongeur . 7
4.4.4 Jauge de niveau de liquide fixe . 7
4.4.5 Limiteur de débit . 8
4.4.6 Clapet anti-retour . 8
4.4.7 Indicateur de niveau de liquide . 8
4.4.8 Obturateur et bouchon de sortie de la valve . 8
4.4.9 Tube antisédiments . 8
4.5 Étanchéité . 8
5 Essai de type de la valve . 8
5.1 Généralités . 8
5.2 Échantillons d’essai . 9
5.3 Mode opératoire et exigences d’essai . 9
5.4 Contrôle .10
5.5 Essai de pression hydraulique .11
5.5.1 Mode opératoire .11
5.5.2 Exigence.11
5.6 Essais d’étanchéité externe et interne .11
5.6.1 Mode opératoire .11
5.6.2 Exigence.12
5.7 Essais de fonctionnement .12
5.7.1 Mode opératoire .12
5.7.2 Exigence.12
5.8 Essai relatif à la queue de la valve .13
5.8.1 Mode opératoire .13
5.8.2 Exigence.13
5.9 Essai de choc .13
5.9.1 Généralités .13
5.9.2 Mode opératoire .13
5.9.3 Exigence.16
5.10 Essai d’endurance — Partie 1 .16
5.10.1 Mode opératoire .16
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 14245:2021(F)

5.10.2 Exigence.16
5.11 Essai d’endurance — Partie 2 .16
5.11.1 Mode opératoire .16
5.11.2 Exigence.17
5.12 Essai de vide simulé .17
5.13 Examen des valves démontées .17
5.13.1 Mode opératoire .17
5.13.2 Exigence.17
5.14 Essai du limiteur de débit .17
5.14.1 Généralités .17
5.14.2 Essai du limiteur de débit avec de l’air .17
5.14.3 Essai du limiteur de débit avec de l’eau .18
5.14.4 Essai de résistance du limiteur de débit .18
5.15 Essai du clapet anti-retour .19
5.15.1 Mode opératoire .19
5.15.2 Exigence.19
5.16 Essai de vibration .19
5.16.1 Mode opératoire .19
5.16.2 Exigence.19
6 Documentation et rapport d’essai .20
6.1 Documentation .20
6.2 Rapport d’essai .20
7 Essai en production .20
8 Marquages .20
Annexe A (normative) Essais et contrôles en production .21
Annexe B (normative) Exigences particulières dans des conditions de basse température .22
Annexe C (normative) Essais de vibration .23
Bibliographie .24
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 14245:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 58, Bouteilles à gaz, sous-comité
SC 2, Accessoires de bouteilles, en collaboration avec le comité technique CEN/TC 286, Équipements pour
gaz de pétrole liquéfié et leurs accessoires, du Comité européen de normalisation (CEN), conformément à
l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 14245:2019), dont elle constitue
une révision mineure. Les modifications par rapport à l’édition précédente sont les suivantes:
— correction de l’Article 8, point c).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 14245:2021(F)

Introduction
Le présent document couvre la fonction d’une valve de bouteille de GPL en tant que dispositif de
[15]
fermeture (défini par le Règlement type des Nations Unies ).
Le présent document a été rédigé de manière à pouvoir être cité dans le Règlement type des Nations
Unies.
On peut considérer que les valves de bouteilles conformes au présent document fonctionnent de manière
satisfaisante dans des conditions normales de service.
Lorsqu’une valve de bouteille de GPL a été approuvée conformément à l’édition précédente du présent
document, il convient que l’organisme en charge de l’approbation de la même valve de bouteille de GPL
par rapport à la présente nouvelle édition détermine les essais qui doivent être effectués.
Dans le présent document, l’unité utilisée est le bar, en raison de son emploi universel dans le domaine
des gaz techniques. Il convient toutefois de noter que le bar n’est pas une unité SI et que l’unité SI
5 5 2
correspondante pour la pression est le Pa (1 bar = 10 Pa = 10 N/m ).
Sauf mention contraire, les valeurs de pression indiquées dans le présent document sont données en
tant que pression relative (pression supérieure à la pression atmosphérique).
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 14245:2021(F)
Bouteilles à gaz — Spécifications et essais pour valves de
bouteilles de GPL — Fermeture automatique
1 Domaine d’application
Le présent document spécifie les exigences de conception, les spécifications, les essais de type
et les essais et contrôles en production des valves de bouteilles de GPL à fermeture automatique
spécifiquement conçues pour être utilisées avec, et directement raccordées à, des bouteilles de GPL
transportables et rechargeables.
Le présent document comprend également des exigences relatives aux équipements associés pour le
service en phases gazeuse et liquide. Les disques de rupture et/ou les bouchons fusibles ne sont pas
couverts par le présent document.
L’Annexe A précise les exigences relatives aux essais et contrôles en production.
Le présent document exclut les autres dispositifs pour bouteilles de GPL qui ne font pas partie intégrante
de la valve de bouteille dédiée à fermeture automatique.
Le présent document ne s’applique pas aux valves de bouteilles pour installations automobiles fixes, ni
aux valves à tournant sphérique.
NOTE Pour les robinets de bouteilles de GPL à fermeture manuelle, voir l’ISO 15995. Pour les robinets de
bouteilles pour gaz comprimés, dissous et autres gaz liquéfiés, voir l’ISO 10297, l’ISO 17871 ou l’ISO 17879.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 2859-1, Règles d’échantillonnage pour les contrôles par attributs — Partie 1: Procédures
d’échantillonnage pour les contrôles lot par lot, indexés d’après le niveau de qualité acceptable (NQA)
ISO 10286, Bouteilles à gaz — Terminologie
ISO 11114-1, Bouteilles à gaz — Compatibilité des matériaux des bouteilles et des robinets avec les contenus
gazeux — Partie 1: Matériaux métalliques
ISO 11114-2, Bouteilles à gaz — Compatibilité des matériaux des bouteilles et des robinets avec les contenus
gazeux — Partie 2: Matériaux non métalliques
ISO 13341, Bouteilles à gaz — Montage des robinets sur les bouteilles à gaz
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 10286 ainsi que les suivants
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 14245:2021(F)

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
gaz de pétrole liquéfié
GPL
gaz liquéfié à basse pression contenant un ou plusieurs hydrocarbures légers qui sont affectés aux
numéros ONU 1011, ONU 1075, ONU 1965, ONU 1969 ou ONU 1978 uniquement, et qui est principalement
constitué de propane, de propène, de butane, d’isomères du butane, de butène avec des traces d’autres
hydrocarbures gazeux
[SOURCE: ISO 10286:2015, 723, modifiée]
3.2
robinet/valve de bouteille
dispositif d’obturation principale monté sur la bouteille de GPL et destiné au remplissage et au soutirage
de liquide ou de gaz
Note 1 à l'article: Le robinet/la valve comprend le corps de la valve (3.8), la queue de la valve (3.14), la sortie de la
valve (3.15) et le mécanisme de manœuvre de la valve (3.22).
Note 2 à l'article: Le robinet/la valve peut également comprendre des dispositifs supplémentaires, par exemple
un tube plongeur (3.5), un indicateur de niveau de liquide (3.7), une jauge de niveau de liquide fixe (3.6), un limiteur
de débit (3.9), un clapet anti-retour (3.10), un tube antisédiments (3.19) et une soupape de sécurité (3.27).
3.3
étanchéité externe
étanchéité par rapport à l’atmosphère (fuite vers l’intérieur et/ou vers l’extérieur) lorsque la valve est
ouverte
3.4
étanchéité interne
étanchéité du siège de la valve (fuite vers l’intérieur et/ou vers l’extérieur) lorsque la valve est fermée
3.5
tube plongeur
tube monté sur la valve pour permettre la sortie du GPL liquide lorsque la bouteille est en position
normale de fonctionnement
3.6
jauge de niveau de liquide fixe
appareil, tel qu’un tube immergé combiné à un robinet d’évent, permettant de vérifier que le niveau
maximal prédéterminé de liquide dans une bouteille a été atteint ou dépassé
3.7
indicateur de niveau de liquide
appareil, comme par exemple une jauge à flotteur, permettant d’évaluer le niveau de liquide dans la
bouteille
3.8
corps de la valve
élément principal de la valve comprenant la queue de la valve (3.14) et la sortie de la valve (3.15) et, le cas
échéant, un dispositif permettant l’installation d’autres éléments facultatifs
3.9
limiteur de débit
valve comprenant deux éléments ou plus, destinée à se fermer totalement ou partiellement lorsque le
débit de liquide ou de gaz qui la traverse dépasse une valeur prédéterminée, puis à se rouvrir lorsque la
pression différentielle entre l’amont et l’aval de la valve est redescendue en dessous d’un certain seuil
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 14245:2021(F)

3.10
clapet anti-retour
robinet automatique qui permet au gaz ou au liquide de s’écouler uniquement dans une direction
[SOURCE: ISO 10286:2015, 349, modifiée — « ou au liquide » ajouté]
3.11
valve mixte
valve destinée à permettre la sortie séparée du gaz et du liquide hors de la bouteille en position normale
de fonctionnement, chaque orifice de la valve ayant son propre mécanisme de manœuvre
3.12
élément d’étanchéité
élément utilisé pour assurer l’étanchéité interne (3.4)
3.13
robinet spécial
robinet utilisé uniquement avec des bouteilles ayant une capacité en eau inférieure ou égale à 7,5 l,
ayant un volant de moins de 30 mm de diamètre et dont la section maximale de passage pour le gaz ne
dépasse pas 4 mm de diamètre
3.14
queue de la valve
partie du corps de la valve (3.8) qui se raccorde à la bouteille
3.15
sortie de la valve
partie du corps de la valve (3.8) sur laquelle un détendeur ou un raccord peut être monté pour permettre
la sortie du gaz ou du liquide
Note 1 à l'article: La sortie de la valve sert aussi normalement au remplissage de la bouteille.
3.16
essai de type
essai ou série d’essais réalisés pour prouver que la conception satisfait aux exigences du présent
document
3.17
collerette
partie de la bouteille à laquelle se raccorde la queue de la valve (3.14)
3.18
pression d’essai
pression à laquelle la valve ou le composant est soumis à essai
3.19
tube antisédiments
dispositif destiné à réduire le risque d’introduction dans la valve de corps étrangers pouvant se trouver
dans la bouteille
3.20
obturateur de sortie de la valve
dispositif destiné à obturer le raccord de sortie mâle d’une valve
[SOURCE: ISO 10286:2015, 368, modifiée]
3.21
bouchon de sortie de la valve
dispositif destiné à obturer le raccord de sortie femelle d’une valve
[SOURCE: ISO 10286:2015, 369, modifiée]
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 14245:2021(F)

3.22
mécanisme de manœuvre de la valve
mécanisme permettant la fermeture ou l’ouverture de l’orifice de la valve et incluant des systèmes
d’étanchéité internes et externes
[SOURCE: ISO 10286:2015, 328, modifiée — EXEMPLE supprimé]
3.23
chapeau de protection de la valve
dispositif solidement fixé recouvrant la valve pendant la manutention, le transport et le stockage et qui
est démonté pour accéder à la valve
[SOURCE: ISO 10286:2015, 360, modifiée]
3.24
chapeau ouvert intégré
partie intégrante d’une bouteille, fixée de façon permanente pour la protection de la valve pendant le
transport, la manutention ou le stockage
[SOURCE: ISO 10286:2015, 362, modifiée]
3.25
chapeau ouvert fixé
dispositif solidement fixé protégeant la valve pendant la manutention, le transport et le stockage et qu’il
n’est pas nécessaire de démonter pour accéder à la valve
[SOURCE: ISO 10286:2015, 361, modifiée]
3.26
masse brute
masse totale de la bouteille la plus lourde sur laquelle la valve est destinée à être montée, y compris tout
accessoire fixé de façon permanente ainsi que la masse maximale du contenu en GPL
3.27
soupape de sécurité
dispositif actionné par pression, maintenu en position fermée par un ressort ou par un autre moyen, et
destiné à décharger un excès de pression en s’ouvrant à un seuil de pression défini et en se refermant
lorsque la pression est redescendue en dessous de ce seuil
3.28
pression nominale de réglage
pression prédéterminée à laquelle la soupape de sécurité (3.27) est réglée pour commencer à s’ouvrir
3.29
raccord rapide
système permettant de raccorder un appareil ou équipement à
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 14245
ISO/TC 58/SC 2
Gas cylinders — Specifications and
Secretariat: AFNOR
testing of LPG cylinder valves — Self-
Voting begins on:
2021­02­10 closing
Voting terminates on:
Bouteilles à gaz — Spécifications et essais pour valves de bouteilles de
2021­05­05
GPL — Fermeture automatique
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 14245:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 14245:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 14245:2021(E)

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design and specification. 4
4.1 General . 4
4.2 Materials . 5
4.2.1 General. 5
4.2.2 Operating temperatures . 5
4.2.3 Copper alloys . 5
4.2.4 Non­metallic materials . 5
4.3 Essential components . 6
4.3.1 Valve operating mechanism . 6
4.3.2 Valve body . 6
4.3.3 Valve stem . 6
4.3.4 Valve outlet . 6
4.3.5 Excess flow valve . 6
4.4 Optional components . 7
4.4.1 General. 7
4.4.2 Pressure relief valve . 7
4.4.3 Eduction tube . 7
4.4.4 Fixed liquid level gauge . 7
4.4.5 Excess flow valve . 7
4.4.6 Non­return valve . 7
4.4.7 Liquid level indicator . 8
4.4.8 Sealing cap and sealing plug . 8
4.4.9 Sediment tube . 8
4.5 Leak tightness . 8
5 Valve type test . 8
5.1 General . 8
5.2 Test samples . 9
5.3 Test procedure and test requirements . 9
5.4 Inspection .10
5.5 Hydraulic pressure test .10
5.5.1 Procedure .10
5.5.2 Requirement .10
5.6 External and internal leak tightness tests .11
5.6.1 Procedure .11
5.6.2 Requirement .11
5.7 Operation test .12
5.7.1 Procedure .12
5.7.2 Requirement .12
5.8 Valve stem test .12
5.8.1 Procedure .12
5.8.2 Requirement .12
5.9 Impact test .13
5.9.1 General.13
5.9.2 Procedure .13
5.9.3 Requirement .15
5.10 Endurance test — Part 1 .15
5.10.1 Procedure .15
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 14245:2021(E)

5.10.2 Requirement .15
5.11 Endurance test — Part 2 .15
5.11.1 Procedure .15
5.11.2 Requirement .16
5.12 Simulated vacuum test .16
5.13 Examination of dismantled valves .16
5.13.1 Procedure .16
5.13.2 Requirement .16
5.14 Excess flow valve test .16
5.14.1 General.16
5.14.2 Excess flow valve test with air .16
5.14.3 Excess flow valve test with water .17
5.14.4 Excess flow strength test .17
5.15 Non­return valve test .18
5.15.1 Procedure .18
5.15.2 Requirement .18
5.16 Vibration test .18
5.16.1 Procedure .18
5.16.2 Requirement .18
6 Documentation and test report.18
6.1 Documentation .18
6.2 Test report .19
7 Production testing .19
8 Markings .19
Annex A (normative) Production testing and inspection .20
Annex B (normative) Special low temperature requirements .21
Annex C (normative) Vibration testing .22
Bibliography .23
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 14245:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 58, Gas cylinders, Subcommittee SC 2,
Cylinder fittings, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 286, Liquefied petroleum gas equipment and accessories, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 14245:2019) of which it constitutes a
minor revision. The changes compared to the previous edition are as follows:
— correction of Clause 8, list item c).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/FDIS 14245:2021(E)

Introduction
This document covers the function of a LPG cylinder valve as a closure (defined by the UN Model
[15]
Regulations ).
This document has been written so that it is suitable to be referenced in the UN Model Regulations.
Cylinder valves complying with this document can be expected to perform satisfactorily under normal
service conditions.
When an LPG cylinder valve has been approved according to a previous edition of this document, the
body responsible for approving the same LPG cylinder valve to this new edition should consider which
tests need to be performed.
In this document the unit bar is used, due to its universal use in the field of technical gases. It should,
however, be noted that bar is not an SI unit, and that the corresponding SI unit for pressure is Pa
5 5 2
(1 bar = 10 Pa = 10 N/m ).
Pressure values given in this document are given as gauge pressure (pressure exceeding atmospheric
pressure) unless noted otherwise.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 14245:2021(E)
Gas cylinders — Specifications and testing of LPG cylinder
valves — Self-closing
1 Scope
This document specifies the requirements for design, specification, type testing and production testing
and inspection for dedicated LPG self-closing cylinder valves for use with and directly connected to
transportable refillable LPG cylinders.
It also includes requirements for associated equipment for vapour and liquid service. Bursting discs
and/or fusible plugs are not covered in this document.
Annex A identifies requirements for production testing and inspection.
This document excludes other LPG cylinder devices which are not an integral part of the dedicated self-
closing cylinder valve.
This document does not apply to cylinder valves for fixed automotive installations and ball valves.
NOTE For manually operated LPG cylinder valves see ISO 15995. For cylinder valves for compressed,
dissolved and other liquefied gases see ISO 10297, ISO 17871 or ISO 17879.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 11114­1, Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 1:
Metallic materials
ISO 11114­2, Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 2:
Non-metallic materials
ISO 2859­1, Sampling procedures for inspection by attributes — Part 1: Sampling schemes indexed by
acceptance quality limit (AQL) for lot-by-lot inspection
ISO 13341, Gas cylinders — Fitting of valves to gas cylinders
ISO 10286, Gas cylinders — Terminology
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 10286 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at https:// www .iso .org/ obp
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO/FDIS 14245:2021(E)

3.1
liquefied petroleum gas
LPG
low pressure liquefied gas composed of one or more light hydrocarbons which are assigned to UN 1011,
UN 1075, UN 1965, UN 1969 or UN 1978 only and which consists mainly of propane, propene, butane,
butane isomers, butene with traces of other hydrocarbon gases
[SOURCE: ISO 10286:2015, 723, modified]
3.2
cylinder valve
primary shutoff device fitted to LPG cylinders, intended for liquid or vapour filling and withdrawal
Note 1 to entry: The valve includes the valve body (3.8), valve stem (3.14), valve outlet (3.15) and valve operating
mechanism (3.22).
Note 2 to entry: The valve can also include additional devices, e.g. eduction tube (3.5) liquid level indicator (3.7),
fixed liquid level gauge (3.6), excess flow valve (3.9), non-return valve (3.10), sediment tube (3.19) and pressure relief
valve (3.27).
3.3
external leak tightness
leak tightness to atmosphere (leakage in and/or leakage out), when the valve is open
3.4
internal leak tightness
leak tightness across the valve seat (leakage in and/or leakage out), when the valve is closed
3.5
eduction tube
tube fitted to the valve to allow withdrawal of liquid LPG with the cylinder in its normal operating
position
3.6
fixed liquid level gauge
device such as a dip tube in combination with a vent valve to verify that the predetermined maximum
liquid level in a cylinder has been reached or surpassed
3.7
liquid level indicator
device such as a float gauge, permitting the gauging of the liquid level in the cylinder
3.8
valve body
major valve component including valve stem (3.14) and valve outlet (3.15) and, where applicable, the
provision for other optional components
3.9
excess flow valve
valve comprising two or more components designed to close or partially close when the flow of liquid or
vapour passing through it exceeds a predetermined value and to re-open when the pressure differential
across the valve has been restored below a certain value
3.10
non-return valve
automatic valve which allows gas/liquid to flow only in one direction
[SOURCE: ISO 10286:2015, 349, amended — liquid added]
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 14245:2021(E)

3.11
dual valve
valve designed to allow separate vapour and liquid withdrawal from a cylinder in its normal operating
position each port having its own valve operating mechanism
3.12
sealing element
element used to obtain internal leak tightness (3.4)
3.13
special valve
valve which is only used for cylinders up to and including 7,5 l water capacity, having a hand wheel
diameter less than 30 mm and where the maximum section of gas passage is not more than 4 mm
diameter
3.14
valve stem
section of the valve body (3.8), which connects to the cylinder
3.15
valve outlet
section of the valve body (3.8) to which a regulator or connector can be fitted for vapour or liquid
withdrawal
Note 1 to entry: The valve outlet is also normally used for filling the cylinder.
3.16
type test
test or series of tests conducted to prove that the design meets the requirements of this document
3.17
cylinder opening
part of the cylinder to which the valve stem (3.14) connects
3.18
test pressure
pressure at which the valve or component is tested
3.19
sediment tube
device designed to reduce the risk of foreign matter, which can be in the cylinder, entering the valve
3.20
sealing cap
device which is intended to seal the external outlet connection of a valve
[SOURCE: ISO 10286:2015, 368]
3.21
sealing plug
device which is intended to seal the internal outlet connection of a valve
[SOURCE: ISO 10286:2015, 369]
3.22
valve operating mechanism
mechanism which closes and opens the valve orifice and which includes the internal and external
sealing systems
[SOURCE: ISO 10286:2015, 328, modified — EXAMPLE deleted]
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO/FDIS 14245:2021(E)

3.23
valve protection cap
device securely fixed over the valve during handling transport and storage and which is removed for
access to the valve
[SOURCE: ISO 10286:2015, 360]
3.24
valve shroud
integral part of a cylinder which is permanently attached for valve protection during transportation,
handling and storage
[SOURCE: ISO 10286:2015, 362]
3.25
valve guard
device securely fixed over the valve during handling transport and storage and which does not need to
be removed for access to the valve
[SOURCE: ISO 10286:2015, 361]
3.26
gross mass
total package mass of the heaviest cylinder on which the valve is intended to be fitted, including any
permanently attached accessories and the maximum mass of the LPG content
3.27
pressure relief valve
pressure actuated valve held shut by a spring or other means and designed to relieve excessive pressure
automatically by starting to open at the set pressure and reclosing after the pressure has fallen below
the set pressure
3.28
nominal set pressure
predetermined pressure of the pressure relief valve (3.27) at which the valve is set to start to discharge
3.29
quick coupling connector
system which enables an appliance or equipment to be connected to a cylinder valve without the use
of tools
3.30
self-closing cylinder valve
cylinder valve with a normally closed valve operating mechanism (3.22) that is actuated by a separate
operating device which is not an integral part of the cylinder valve
4 Design and specification
4.1 General
The valve shall be capable of withstanding:
a) operating pressures and test pressures;
b) operating temperatures and test temperatures;
c) mechanical stresses during operation;
d) vibration during transport.
4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/FDIS 14245:2021(E)

The valve shall be externally and internally leak tight for the full range of pressure and temperature
conditions.
The valve and its optional components shall be secured to prevent unintentional disassembly during
normal operation and their function shall not be affected as a result of vibration during transport.
4.2 Materials
4.2.1 General
Materials in contact with LPG shall be physically and chemically compatible with LPG under all
operating conditions for which the valve is designed in accordance with ISO 11114­1 and ISO 11114­2.
In select
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 14245
ISO/TC 58/SC 2
Bouteilles à gaz — Spécifications et
Secrétariat: AFNOR
essais pour valves de bouteilles de
Début de vote:
2021-02-10 GPL — Fermeture automatique
Vote clos le:
Gas cylinders — Specifications and testing of LPG cylinder valves —
2021-05-05
Self-closing
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 14245:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 14245:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 14245:2021(F)

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Conception et spécifications . 4
4.1 Généralités . 4
4.2 Matériaux . 5
4.2.1 Généralités . 5
4.3 Températures de fonctionnement . 5
4.3.1 Alliages de cuivre . 5
4.3.2 Matériaux non métalliques . 5
4.4 Composants essentiels . 6
4.4.1 Mécanisme de manœuvre de la valve . 6
4.4.2 Corps de la valve . . 6
4.4.3 Queue de la valve . 6
4.4.4 Sortie de la valve . 6
4.4.5 Limiteur de débit . 7
4.5 Composants facultatifs . 7
4.5.1 Généralités . 7
4.5.2 Soupape de sécurité . 7
4.5.3 Tube plongeur . 7
4.5.4 Jauge de niveau de liquide fixe . 7
4.5.5 Limiteur de débit . 8
4.5.6 Clapet anti-retour . 8
4.5.7 Indicateur de niveau de liquide . 8
4.5.8 Obturateur et bouchon de sortie de la valve . 8
4.5.9 Tube antisédiments . 8
4.6 Étanchéité . 8
5 Essai de type de la valve . 8
5.1 Généralités . 8
5.2 Échantillons d'essai . . 9
5.3 Mode opératoire et exigences d'essai . 9
5.4 Contrôle .10
5.5 Essai de pression hydraulique .11
5.5.1 Mode opératoire .11
5.5.2 Exigence.11
5.6 Essais d'étanchéité externe et interne .11
5.6.1 Mode opératoire .11
5.6.2 Exigence.12
5.7 Essais de fonctionnement .12
5.7.1 Mode opératoire .12
5.7.2 Exigence.12
5.8 Essai relatif à la queue de la valve .13
5.8.1 Mode opératoire .13
5.8.2 Exigence.13
5.9 Essai de choc .13
5.9.1 Généralités .13
5.9.2 Mode opératoire .13
5.9.3 Exigence.16
5.10 Essai d'endurance — Partie 1 .16
5.10.1 Mode opératoire .16
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 14245:2021(F)

5.10.2 Exigence.16
5.11 Essai d'endurance — Partie 2 .16
5.11.1 Mode opératoire .16
5.11.2 Exigence.17
5.12 Essai de vide simulé .17
5.13 Examen des valves démontées .17
5.13.1 Mode opératoire .17
5.13.2 Exigence.17
5.14 Essai du limiteur de débit .17
5.14.1 Généralités .17
5.14.2 Essai du limiteur de débit avec de l'air .17
5.14.3 Essai du limiteur de débit avec de l'eau .18
5.14.4 Essai de résistance du limiteur de débit .18
5.15 Essai du clapet anti-retour .19
5.15.1 Mode opératoire .19
5.15.2 Exigence.19
5.16 Essai de vibration .19
5.16.1 Mode opératoire .19
5.16.2 Exigence.19
6 Documentation et rapport d'essai .20
6.1 Documentation .20
6.2 Rapport d'essai .20
7 Essai en production .20
8 Marquages .20
Annexe A (normative) Essais et contrôles en production .21
Annexe B (normative) Exigences particulières dans des conditions de basse température .22
Annexe C (normative) Essais de vibration .23
Bibliographie .24
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 14245:2021(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 58, Bouteilles à gaz, sous-comité
SC 2, Accessoires de bouteilles, en collaboration avec le comité technique CEN/TC 286, Équipements pour
gaz de pétrole liquéfié et leurs accessoires, du Comité européen de normalisation (CEN), conformément à
l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 14245:2019), dont elle constitue
une révision mineure. Les modifications par rapport à l'édition précédente sont les suivantes:
— correction de l'Article 8, point c).
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/FDIS 14245:2021(F)

Introduction
Le présent document couvre la fonction d'une valve de bouteille de GPL en tant que dispositif de
[15]
fermeture (défini par le Règlement type des Nations Unies ).
Le présent document a été rédigé de manière à pouvoir être cité dans le Règlement type des Nations Unies.
On peut considérer que les valves de bouteilles conformes au présent document fonctionnent de manière
satisfaisante dans des conditions normales de service.
Lorsqu'une valve de bouteille de GPL a été approuvée conformément à l'édition précédente du présent
document, il convient que l'organisme en charge de l'approbation de la même valve de bouteille de GPL
par rapport à la présente nouvelle édition détermine les essais qui doivent être effectués.
Dans le présent document, l'unité utilisée est le bar, en raison de son emploi universel dans le domaine
des gaz techniques. Il convient toutefois de noter que le bar n'est pas une unité SI et que l'unité SI
5 5 2
correspondante pour la pression est le Pa (1 bar = 10 Pa = 10 N/m ).
Sauf mention contraire, les valeurs de pression indiquées dans le présent document sont données en
tant que pression relative (pression supérieure à la pression atmosphérique).
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 14245:2021(F)
Bouteilles à gaz — Spécifications et essais pour valves de
bouteilles de GPL — Fermeture automatique
1 Domaine d'application
Le présent document spécifie les exigences de conception, les spécifications, les essais de type
et les essais et contrôles en production des valves de bouteilles de GPL à fermeture automatique
spécifiquement conçues pour être utilisées avec, et directement raccordées à, des bouteilles de GPL
transportables et rechargeables.
Le présent document comprend également des exigences relatives aux équipements associés pour le
service en phases gazeuse et liquide. Les disques de rupture et/ou les bouchons fusibles ne sont pas
couverts par le présent document.
L'Annexe A précise les exigences relatives aux essais et contrôles en production.
Le présent document exclut les autres dispositifs pour bouteilles de GPL qui ne font pas partie intégrante
de la valve de bouteille dédiée à fermeture automatique.
Le présent document ne s'applique pas aux valves de bouteilles pour installations automobiles fixes, ni
aux valves à tournant sphérique.
NOTE Pour les robinets de bouteilles de GPL à fermeture manuelle, voir l'ISO 15995. Pour les robinets de
bouteilles pour gaz comprimés, dissous et autres gaz liquéfiés, voir l'ISO 10297, l'ISO 17871 ou l'ISO 17879.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 11114-1, Bouteilles à gaz — Compatibilité des matériaux des bouteilles et des robinets avec les contenus
gazeux — Partie 1: Matériaux métalliques
ISO 11114-2, Bouteilles à gaz — Compatibilité des matériaux des bouteilles et des robinets avec les contenus
gazeux — Partie 2: Matériaux non métalliques
ISO 2859-1, Règles d'échantillonnage pour les contrôles par attributs — Partie 1: Procédures
d'échantillonnage pour les contrôles lot par lot, indexés d'après le niveau de qualité acceptable (NQA)
ISO 13341, Bouteilles à gaz — Montage des robinets sur les bouteilles à gaz
ISO 10286, Bouteilles à gaz — Terminologie
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 10286 ainsi que les
suivants s'appliquent. L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à
être utilisées en normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l'adresse http:// www .iso .org/ obp
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO/FDIS 14245:2021(F)

3.1
gaz de pétrole liquéfié
GPL
gaz liquéfié à basse pression contenant un ou plusieurs hydrocarbures légers qui sont affectés aux
numéros ONU 1011, ONU 1075, ONU 1965, ONU 1969 ou ONU 1978 uniquement, et qui est principalement
constitué de propane, de propène, de butane, d'isomères du butane, de butène avec des traces d'autres
hydrocarbures gazeux
[SOURCE: ISO 10286:2015, 723, modifiée]
3.2
robinet/valve de bouteille
dispositif d'obturation principale monté sur la bouteille de GPL et destiné au remplissage et au soutirage
de liquide ou de gaz
Note 1 à l'article: Le robinet/la valve comprend le corps de la valve (3.8), la queue de la valve (3.14), la sortie de la
valve (3.15) et le mécanisme de manœuvre de la valve (3.22).
Note 2 à l'article: Le robinet/la valve peut également comprendre des dispositifs supplémentaires, par exemple
un tube plongeur (3.5), un indicateur de niveau de liquide (3.7), une jauge de niveau de liquide fixe (3.6), un limiteur
de débit (3.9), un clapet anti-retour (3.10), un tube antisédiments (3.19) et une soupape de sécurité (3.27).
3.3
étanchéité externe
étanchéité par rapport à l'atmosphère (fuite vers l'intérieur et/ou vers l'extérieur) lorsque la valve
est ouverte
3.4
étanchéité interne
étanchéité du siège de la valve (fuite vers l'intérieur et/ou vers l'extérieur) lorsque la valve est fermée
3.5
tube plongeur
tube monté sur la valve pour permettre la sortie du GPL liquide lorsque la bouteille est en position
normale de fonctionnement
3.6
jauge de niveau de liquide fixe
appareil, tel qu'un tube immergé combiné à un robinet d'évent, permettant de vérifier que le niveau
maximal prédéterminé de liquide dans une bouteille a été atteint ou dépassé
3.7
indicateur de niveau de liquide
appareil, comme par exemple une jauge à flotteur, permettant d'évaluer le niveau de liquide dans la
bouteille
3.8
corps de la valve
élément principal de la valve comprenant la queue de la valve (3.14) et la sortie de la valve (3.15) et, le cas
échéant, un dispositif permettant l'installation d'autres éléments facultatifs
3.9
limiteur de débit
valve comprenant deux éléments ou plus, destinée à se fermer totalement ou partiellement lorsque le
débit de liquide ou de gaz qui la traverse dépasse une valeur prédéterminée, puis à se rouvrir lorsque la
pression différentielle entre l'amont et l'aval de la valve est redescendue en dessous d'un certain seuil
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO/FDIS 14245:2021(F)

3.10
clapet anti-retour
robinet automatique qui permet au gaz ou au liquide de s'écouler uniquement dans une direction
[SOURCE: ISO 10286:2015, 349, modifiée — « ou au liquide » ajouté]
3.11
valve mixte
valve destinée à permettre la sortie séparée du gaz et du liquide hors de la bouteille en position normale
de fonctionnement, chaque orifice de la valve ayant son propre mécanisme de manœuvre
3.12
élément d'étanchéité
élément utilisé pour assurer l'étanchéité interne (3.4)
3.13
robinet spécial
robinet utilisé uniquement avec des bouteilles ayant une capacité en eau inférieure ou égale à 7,5 l,
ayant un volant de moins de 30 mm de diamètre et dont la section maximale de passage pour le gaz ne
dépasse pas 4 mm de diamètre
3.14
queue de la valve
partie du corps de la valve (3.8) qui se raccorde à la bouteille
3.15
sortie de la valve
partie du corps de la valve (3.8) sur laquelle un détendeur ou un raccord peut être monté pour permettre
la sortie du gaz ou du liquide
Note 1 à l'article: La sortie de la valve sert aussi normalement au remplissage de la bouteille.
3.16
essai de type
essai ou série d'essais réalisés pour prouver que la conception satisfait aux exigences du présent
document
3.17
collerette
partie de la bouteille à laquelle se raccorde la queue de la valve (3.14)
3.18
pression d'essai
pression à laquelle la valve ou le composant est soumis à essai
3.19
tube antisédiments
dispositif destiné à réduire le risque d'introduction dans la valve de corps étrangers pouvant se trouver
dans la bouteille
3.20
obturateur de sortie de la valve
dispositif destiné à obturer le raccord de sortie mâle d'une valve
[SOURCE: ISO 10286:2015, 368, modifiée]
3.21
bouchon de sortie de la valve
dispositif destiné à obturer le raccord de sortie femelle d'une valve
[SOURCE: ISO 10286:2015, 369, modifiée]
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO/FDIS 14245:2021(F)

3.22
mécanisme de manœuvre de la valve
mécanisme permettant la fermeture ou l'ouverture de l'orifice de la valve et incluant des systèmes
d'étanchéité internes et externes
[SOURCE: ISO 10286:2015, 328, modifiée — EXEMPLE supprimé]
3.23
chapeau de protection de la valve
dispositif solidement fixé recouvrant la valve pendant la manutention, le transport et le stockage et qui
est démonté pour accéder à la valve
[SOURCE: ISO 10286:2015, 360, modifiée]
3.24
chapeau ouvert intégré
partie intégrante d'une bouteille, fixée de façon permanente pour la protection de la valve pendant le
transport, la manutention ou le stockage
[SOURCE: ISO 10286:2015, 362, modifiée]
3.25
chapeau ouvert fixé
dispositif solidement fixé protégeant la valve pendant la manutention, le transport et le stockage et qu'i
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
