Plastics piping systems for pressure and non-pressure water supply, drainage or sewerage -- Glass-reinforced thermosetting plastics (GRP) systems based on unsaturated polyester (UP) resin

This document specifies the properties of piping system components made from glass-reinforced thermosetting plastics (GRP) based on unsaturated polyester resin (UP). It is suited for all types of water supply, drainage and sewerage with or without pressure. Types of water supply include, but are not limited to, raw water, irrigation, cooling water, potable water, salt water, sea water, penstocks in power plants, processing plants and other water-based applications. This document is applicable to GRP UP piping systems, with flexible or rigid joints with or without end thrust load-bearing capability, primarily intended for use in direct buried installations. NOTEÂ 1Â Â For the purpose of this document, the term polyester resin (UP) also includes vinyl-ester resins (VE). NOTEÂ 2Â Â Piping systems conforming to this document can also be used for non-buried applications, provided the influence of the environment and the supports are considered in the design of the pipes, fittings and joints. NOTEÂ 3Â Â This document can also apply for other installations, such as slip-lining rehabilitation of existing pipes. NOTEÂ 4Â Â ISOÂ 10467 and ISOÂ 10639, which are replaced by this document, are also referenced in ISOÂ 25780, which specifies requirements for GRP-pipes used for jacking installation. The requirements for the hydrostatic pressure design of pipes referring to this document meet the requirements of ISO/TSÂ 20656-1 and the general principle for the reliability of structures detailed in ISOÂ 2394 and in ENÂ 1990. These International Standards provide procedures for the harmonization of design practices and address the probability of failure, as well as possible consequences of failures. The design practices are based on a partial safety factor concept, as well as on risk management engineering. This document is applicable to circular pipes, fittings and their joints of nominal sizes from DNÂ 50 to DNÂ 4000, which are intended to be used for the conveyance of water, sewage and drainage at normal service conditions, with or without pressure.

Systèmes de canalisations en matières plastiques pour l'alimentation en eau, les branchements et les collecteurs d'assainissement avec ou sans pression -- Systèmes en plastiques thermodurcissables renforcés de verre (PRV) à base de résine de polyester non saturé (UP)

Le présent document spécifie les propriétés des composants d'un système de canalisations en plastique thermodurcissable renforcé de verre (PRV) à base de résine de polyester non saturé (UP). Il convient à tous les types d'alimentation en eau, de drainage et d'assainissement avec ou sans pression. Les types d'alimentation en eau comprennent, mais sans s'y limiter, l'eau brute, l'irrigation, l'eau de refroidissement, l'eau potable, l'eau salée, l'eau de mer, les conduites forcées des centrales électriques, les usines de traitement et autres applications à base d'eau. Le présent document s'applique aux systèmes de canalisations en PRV UP, avec assemblages flexibles ou rigides avec ou sans capacité de résistance aux effets de fond, principalement destinés à être utilisés dans des installations enterrées directes. NOTE 1     Pour les besoins du présent document, le terme résine polyester (UP) comprend également les résines vinyl-ester (VE). NOTE 2     Les systèmes de canalisations conformes au présent document peuvent également être utilisés pour des applications non-enterrées, sous réserve que l'influence de l'environnement et des supports soit prise en considération dans la conception des tubes, raccords et assemblages. NOTE 3     Le présent document est également applicable à d'autres installations, tel que la réhabilitation par tubage glissant de canalisations existantes. NOTE 4     L'ISO 10467 et l'ISO 10639, qui sont remplacées par le présent document, sont également référencées dans l'ISO 25780, qui spécifie les exigences pour les tubes en PRV utilisés pour l'installation par fonçage. Les exigences relatives à la conception sous pression hydrostatique des tubes faisant référence au présent document sont conformes aux exigences de l'ISO/TS 20656‑1 et au principe général de fiabilité des structures détaillé dans l'ISO 2394 et l'EN 1990. Ces Normes internationales fournissent des procédures pour l'harmonisation des pratiques de conception et traitent de la probabilité de défaillance, ainsi que des conséquences possibles des défaillances. Les pratiques de conception sont basées sur un concept de facteur de sécurité partiel, ainsi que sur l'ingénierie de gestion des risques. Le présent document s'applique aux tubes circulaires, raccords et leurs assemblages de dimensions nominales allant de DN 50 à DN 4000 destinés à être utilisés pour le transport d'eau, les branchements et collecteurs d’assainissement dans des conditions de service normales, avec ou sans pression.

General Information

Status
Published
Publication Date
14-Jun-2021
Current Stage
5060 - Close of voting Proof returned by Secretariat
Start Date
16-Apr-2021
Completion Date
15-Apr-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 23856:2021 - Plastics piping systems for pressure and non-pressure water supply, drainage or sewerage -- Glass-reinforced thermosetting plastics (GRP) systems based on unsaturated polyester (UP) resin
English language
60 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 23856:2021 - Systèmes de canalisations en matières plastiques pour l'alimentation en eau, les branchements et les collecteurs d'assainissement avec ou sans pression -- Systèmes en plastiques thermodurcissables renforcés de verre (PRV) à base de résine de polyester non saturé (UP)
French language
62 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 23856.2:Version 12-feb-2021 - Plastics piping systems for pressure and non-pressure water supply, drainage or sewerage -- Glass-reinforced thermosetting plastics (GRP) systems based on unsaturated polyester (UP) resin
English language
60 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 23856:Version 13-okt-2020 - Plastics piping systems for pressure and non-pressure water supply, drainage or sewerage -- Glass-reinforced thermosetting plastics (GRP) systems based on unsaturated polyester (UP) resin
English language
60 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 23856.2:Version 13-mar-2021 - Systemes de canalisations en matieres plastiques pour l'alimentation en eau, les branchements et les collecteurs d'assainissement avec ou sans pression -- Systemes en plastiques thermodurcissables renforcés de verre (PRV) a base de résine de polyester non saturé (UP)
French language
62 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 23856:Version 13-okt-2020 - Systemes de canalisations en matieres plastiques pour l'alimentation en eau, les branchements et les collecteurs d'assainissement avec ou sans pression -- Systemes en plastiques thermodurcissables renforcés de verre (PRV) a base de résine de polyester non saturé (UP)
French language
61 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 23856
First edition
2021-06
Plastics piping systems for pressure
and non-pressure water supply,
drainage or sewerage — Glass-
reinforced thermosetting plastics
(GRP) systems based on unsaturated
polyester (UP) resin
Systèmes de canalisations en matières plastiques pour l'alimentation
en eau, les branchements et les collecteurs d'assainissement avec ou
sans pression — Systèmes en plastiques thermodurcissables renforcés
de verre (PRV) à base de résine de polyester non saturé (UP)
Reference number
ISO 23856:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 23856:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 23856:2021(E)
Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 3

4 General .........................................................................................................................................................................................................................12

4.1 Classification ..........................................................................................................................................................................................12

4.1.1 Categories ...........................................................................................................................................................................12

4.1.2 Nominal size .....................................................................................................................................................................12

4.1.3 Nominal stiffness ..........................................................................................................................................................12

4.1.4 Nominal pressure .........................................................................................................................................................12

4.2 Materials ....................................................................................................................................................................................................13

4.2.1 General...................................................................................................................................................................................13

4.2.2 Reinforcement .................................................................................................................................................................13

4.2.3 Resin ........................................................................................................................................................................................14

4.2.4 Aggregates and fillers ...............................................................................................................................................14

4.2.5 Thermoplastics liners ...............................................................................................................................................14

4.2.6 Elastomers ..........................................................................................................................................................................14

4.2.7 Metals .....................................................................................................................................................................................14

4.3 Wall construction ...............................................................................................................................................................................14

4.3.1 Inner layer ..........................................................................................................................................................................14

4.3.2 Structural layer ...............................................................................................................................................................14

4.3.3 Outer layer ..........................................................................................................................................................................15

4.4 Appearance .............................................................................................................................................................................................15

4.5 Reference conditions for testing ...........................................................................................................................................15

4.5.1 Temperature .....................................................................................................................................................................15

4.5.2 Properties of water for testing ..........................................................................................................................15

4.5.3 Loading conditions ........................................................................................................................................... ...........15

4.5.4 Conditioning .....................................................................................................................................................................15

4.5.5 Measurement of dimensions ..............................................................................................................................15

4.6 Elapsed time, x, for determination of long-term properties .........................................................................16

4.7 Joints .............................................................................................................................................................................................................16

4.7.1 General...................................................................................................................................................................................16

4.7.2 Types of joint ....................................................................................................................................................................16

4.7.3 Flexibility of the joint ................................................................................................................................................16

4.7.4 Sealing ring ........................................................................................................................................................................16

4.7.5 Adhesives ...................................................................... .......................................................................................................17

4.8 Effect on water quality ..................................................................................................................................................................17

4.9 Assessment of conformity ..........................................................................................................................................................17

5 Pipes ...............................................................................................................................................................................................................................17

5.1 Type of pipes ..........................................................................................................................................................................................17

5.2 Geometrical characteristics ......................................................................................................................................................17

5.2.1 Diameter ..............................................................................................................................................................................17

5.2.2 Wall thickness .................................................................................................................................................................23

5.2.3 Length.....................................................................................................................................................................................23

5.3 Mechanical characteristics.........................................................................................................................................................24

5.3.1 Initial ring stiffness .....................................................................................................................................................24

5.3.2 Long-term creep ring stiffness ..........................................................................................................................24

5.3.3 Initial resistance to failure in a deflected condition .......................................................................25

5.3.4 Ultimate long-term resistance to failure in a deflected condition......................................27

5.3.5 Initial longitudinal tensile strength ..............................................................................................................28

5.3.6 Initial design and failure pressures for pressure pipes ...............................................................30

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------

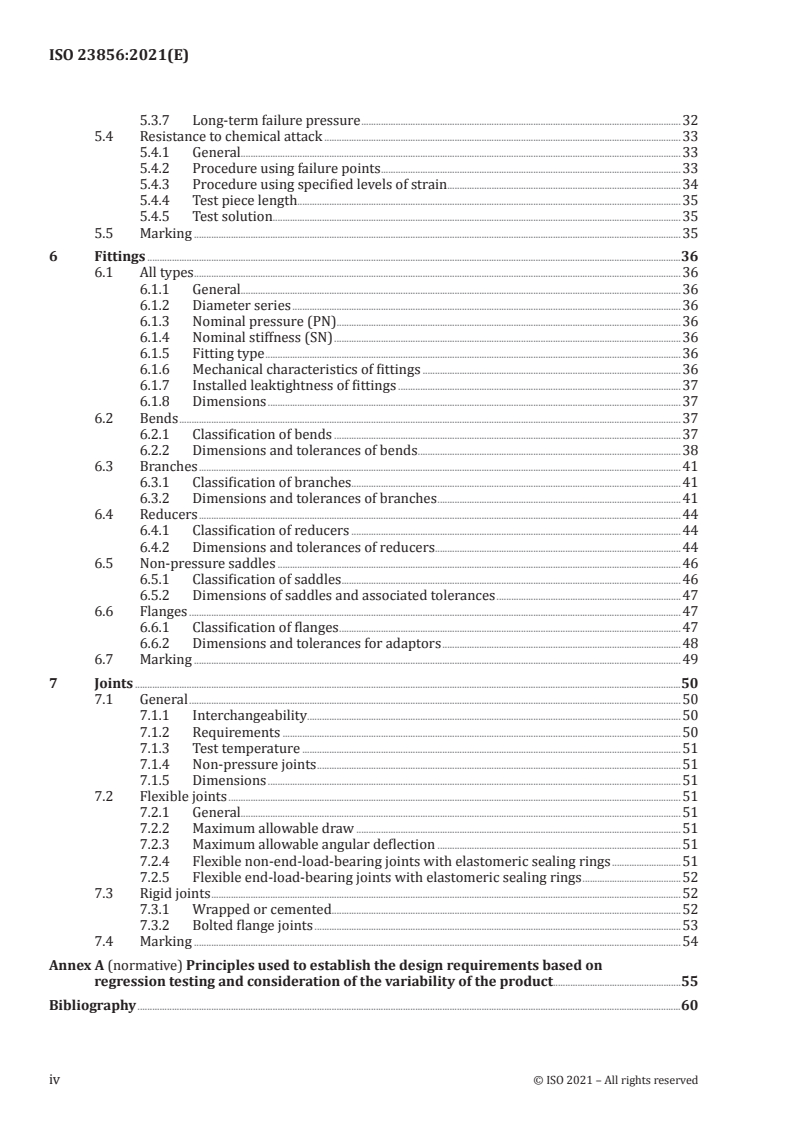

ISO 23856:2021(E)

5.3.7 Long-term failure pressure ..................................................................................................................................32

5.4 Resistance to chemical attack .................................................................................................................................................33

5.4.1 General...................................................................................................................................................................................33

5.4.2 Procedure using failure points ..........................................................................................................................33

5.4.3 Procedure using specified levels of strain...............................................................................................34

5.4.4 Test piece length............................................................................................................................................................35

5.4.5 Test solution......................................................................................................................................................................35

5.5 Marking ......................................................................................................................................................................................................35

6 Fittings .........................................................................................................................................................................................................................36

6.1 All types ......................................................................................................................................................................................................36

6.1.1 General...................................................................................................................................................................................36

6.1.2 Diameter series ..............................................................................................................................................................36

6.1.3 Nominal pressure (PN) ........................................................................................................................................... .36

6.1.4 Nominal stiffness (SN) .............................................................................................................................................36

6.1.5 Fitting type .........................................................................................................................................................................36

6.1.6 Mechanical characteristics of fittings .........................................................................................................36

6.1.7 Installed leaktightness of fittings ...................................................................................................................37

6.1.8 Dimensions ........................................................................................................................................................................37

6.2 Bends ............................................................................................................................................................................................................37

6.2.1 Classification of bends .............................................................................................................................................37

6.2.2 Dimensions and tolerances of bends ...........................................................................................................38

6.3 Branches ....................................................................................................................................................................................................41

6.3.1 Classification of branches......................................................................................................................................41

6.3.2 Dimensions and tolerances of branches ...................................................................................................41

6.4 Reducers ....................................................................................................................................................................................................44

6.4.1 Classification of reducers ......................................................................................................................................44

6.4.2 Dimensions and tolerances of reducers ....................................................................................................44

6.5 Non-pressure saddles ....................................................................................................................................................................46

6.5.1 Classification of saddles ..........................................................................................................................................46

6.5.2 Dimensions of saddles and associated tolerances ...........................................................................47

6.6 Flanges ........................................................................................................................................................................................................47

6.6.1 Classification of flanges ...........................................................................................................................................47

6.6.2 Dimensions and tolerances for adaptors .................................................................................................48

6.7 Marking ......................................................................................................................................................................................................49

7 Joints ..............................................................................................................................................................................................................................50

7.1 General ........................................................................................................................................................................................................50

7.1.1 Interchangeability .................. .................................................... ..................................................................................50

7.1.2 Requirements ..................................................................................................................................................................50

7.1.3 Test temperature ..........................................................................................................................................................51

7.1.4 Non-pressure joints ....................................................................................................................................................51

7.1.5 Dimensions ........................................................................................................................................................................51

7.2 Flexible joints ........................................................................................................................................................................................51

7.2.1 General...................................................................................................................................................................................51

7.2.2 Maximum allowable draw ....................................................................................................................................51

7.2.3 Maximum allowable angular deflection ...................................................................................................51

7.2.4 Flexible non-end-load-bearing joints with elastomeric sealing rings ............................51

7.2.5 Flexible end-load-bearing joints with elastomeric sealing rings ........................................52

7.3 Rigid joints ...............................................................................................................................................................................................52

7.3.1 Wrapped or cemented ........................................................................................................................................... ...52

7.3.2 Bolted flange joints .....................................................................................................................................................53

7.4 Marking ......................................................................................................................................................................................................54

Annex A (normative) Principles used to establish the design requirements based on

regression testing and consideration of the variability of the product....................................................55

Bibliography .............................................................................................................................................................................................................................60

iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 23856:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves

for the transport of fluids, Subcommittee SC 6, Reinforced plastics pipes and fittings for all applications,

in collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/

TC 155, Plastics piping systems and ducting systems, in accordance with the Agreement on technical

cooperation between ISO and CEN (Vienna Agreement).

This first edition cancels and replaces ISO 10639:2017 (second edition) and ISO 10467:2018 (second

edition), which have been technically revised.
The main changes compared to the previous editions are as follows:
— documents combined;
— editorial changes throughout.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 23856:2021(E)
Introduction

This document has been produced by merging ISO 10639, ISO 10467, EN 1796 and EN 14364. As these

standards were almost identical, apart from the requirements for chemical resistance of sewer pipes

on the one hand, and no negative impact on water quality of drinking water pipes on the other hand, it

was decided that it would be beneficial for users to be able to refer to a single document, irrespective of

application or region.
The content of this document is summarized as follows:
Clause 4 specifies the general aspects of GRP UP piping systems.

Clause 5 specifies the characteristics of pipes made from GRP UP with or without aggregates and/or

fillers. The pipes can have a thermoplastics or thermosetting resin liner. Clause 5 also specifies the test

parameters for the test methods referred to in this document. For pipes intended for sewer applications,

the resistance to chemical attack is stated in 5.4. For other applications, the requirements in 5.3.4 apply.

Clause 6 specifies the characteristics of fittings made from GRP UP, with or without a thermoplastics or

thermosetting resin liner. Clause 6 specifies the dimensional and performance requirements for bends,

branches, reducers, saddles and flanged adaptors. Clause 6 covers requirements to prove the structural

design of fittings. It is applicable to fittings made using any of the following techniques:

— fabrication from straight pipes;
— moulding by
1) filament winding,
2) tape winding,
3) contact moulding, and
4) hot or cold compression moulding.

Clause 7 is applicable to joints to be used in the GRP UP piping systems, both buried and non-buried.

It covers requirements to prove the design of the joint. Clause 7 specifies type test performance

requirements for the following joints as a function of the declared nominal pressure rating of the

pipeline or system:
a) socket-and-spigot (including double-socket) joints or mechanical joints;
b) locked socket-and-spigot joints;
c) cemented or wrapped joints;
d) bolted flange joints.
vi © ISO 2021 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 23856:2021(E)
Plastics piping systems for pressure and non-pressure
water supply, drainage or sewerage — Glass-reinforced
thermosetting plastics (GRP) systems based on
unsaturated polyester (UP) resin
1 Scope

This document specifies the properties of piping system components made from glass-reinforced

thermosetting plastics (GRP) based on unsaturated polyester resin (UP). It is suited for all types of

water supply, drainage and sewerage with or without pressure. Types of water supply include, but are

not limited to, raw water, irrigation, cooling water, potable water, salt water, sea water, penstocks in

power plants, processing plants and other water-based applications. This document is applicable to

GRP UP piping systems, with flexible or rigid joints with or without end thrust load-bearing capability,

primarily intended for use in direct buried installations.

NOTE 1 For the purpose of this document, the term polyester resin (UP) also includes vinyl-ester resins (VE).

NOTE 2 Piping systems conforming to this document can also be used for non-buried applications, provided

the influence of the environment and the supports are considered in the design of the pipes, fittings and joints.

NOTE 3 This document can also apply for other installations, such as slip-lining rehabilitation of existing

pipes.

NOTE 4 ISO 10467 and ISO 10639, which are replaced by this document, are also referenced in ISO 25780,

which specifies requirements for GRP-pipes used for jacking installation.

The requirements for the hydrostatic pressure design of pipes referring to this document meet the

requirements of ISO/TS 20656-1 and the general principle for the reliability of structures detailed in

ISO 2394 and in EN 1990. These International Standards provide procedures for the harmonization of

design practices and address the probability of failure, as well as possible consequences of failures. The

design practices are based on a partial safety factor concept, as well as on risk management engineering.

This document is applicable to circular pipes, fittings and their joints of nominal sizes from DN 50 to

DN 4000, which are intended to be used for the conveyance of water, sewage and drainage at normal

service conditions, with or without pressure.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 75-2:2013, Plastics — Determination of temperature of deflection under load — Part 2: Plastics and

ebonite

ISO 161-1, Thermoplastics pipes for the conveyance of fluids — Nominal outside diameters and nominal

pressures — Part 1: Metric series

ISO 527-4, Plastics — Determination of tensile properties — Part 4: Test conditions for isotropic and

orthotropic fibre-reinforced plastic composites

ISO 527-5, Plastics — Determination of tensile properties — Part 5: Test conditions for unidirectional fibre-

reinforced plastic composites
© ISO 2021 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 23856:2021(E)

ISO 1452-3, Plastics piping systems for water supply and for buried and above-ground drainage and

sewerage under pressure — Unplasticized poly(vinyl chloride) (PVC-U) — Part 3: Fittings

ISO 2394:2015, General principles on reliability for structures

ISO 2531, Ductile iron pipes, fittings, accessories and their joints for water applications

ISO 3126, Plastics piping systems — Plastics components — Determination of dimensions

ISO 4200, Plain end steel tubes, welded and seamless — General tables of dimensions and masses per unit

length
ISO 4633, Rubber seals — Joint
...

NORME ISO
INTERNATIONALE 23856
Première édition
2021-06
Systèmes de canalisations en matières
plastiques pour l'alimentation en eau,
les branchements et les collecteurs
d'assainissement avec ou sans
pression — Systèmes en plastiques
thermodurcissables renforcés de
verre (PRV) à base de résine de
polyester non saturé (UP)
Plastics piping systems for pressure and non-pressure water supply,
drainage or sewerage — Glass-reinforced thermosetting plastics
(GRP) systems based on unsaturated polyester (UP) resin
Numéro de référence
ISO 23856:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 23856:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 23856:2021(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 3

4 Généralités ...............................................................................................................................................................................................................12

4.1 Classification ..........................................................................................................................................................................................12

4.1.1 Catégories ...........................................................................................................................................................................12

4.1.2 Dimension nominale..................................................................................................................................................12

4.1.3 Rigidité nominale .........................................................................................................................................................12

4.1.4 Pression nominale .......................................................................................................................................................13

4.2 Matières .....................................................................................................................................................................................................13

4.2.1 Généralités .........................................................................................................................................................................13

4.2.2 Renfort ...................................................................................................................................................................................13

4.2.3 Résine .....................................................................................................................................................................................14

4.2.4 Agrégats et charges .....................................................................................................................................................14

4.2.5 Revêtement thermoplastique ............................................................................................................................14

4.2.6 Élastomères .......................................................................................................................................................................14

4.2.7 Métaux ...................................................................................................................................................................................14

4.3 Construction de paroi ....................................................................................................................................................................15

4.3.1 Couche interne ................................................................................................................................................................15

4.3.2 Couche structurelle.....................................................................................................................................................15

4.3.3 Couche externe ...............................................................................................................................................................15

4.4 Aspect ......... ..................................................................................................................................................................................................15

4.5 Conditions de référence pour les essais .........................................................................................................................15

4.5.1 Température .....................................................................................................................................................................15

4.5.2 Propriétés de l'eau pour essai ...........................................................................................................................16

4.5.3 Conditions de chargement....................................................................................................................................16

4.5.4 Conditionnement ..........................................................................................................................................................16

4.5.5 Mesurage des dimensions .....................................................................................................................................16

4.6 Durée écoulée, x, pour la détermination des propriétés à long terme.................................................16

4.7 Assemblages ...........................................................................................................................................................................................16

4.7.1 Généralités .........................................................................................................................................................................16

4.7.2 Types d’assemblages .................................................................................................................................................16

4.7.3 Flexibilité de l’assemblage ....................................................................................................................................16

4.7.4 Bague d’étanchéité ......................................................................................................................................................17

4.7.5 Adhésifs ................................................................................................................................................................................17

4.8 Effet sur la qualité de l’eau.........................................................................................................................................................17

4.9 Évaluation de la conformité ......................................................................................................................................................17

5 Tubes .............................................................................................................................................................................................................................18

5.1 Type de tubes ........................................................................................................................................................................................18

5.2 Caractéristiques géométriques ..............................................................................................................................................18

5.2.1 Diamètère ............................................................................................................................................................................18

5.2.2 Épaisseur de paroi .......................................................................................................................................................23

5.2.3 Longueur ..............................................................................................................................................................................23

5.3 Caractéristiques mécaniques ...................................................................................................................................................24

5.3.1 Rigidité annulaire initiale ......................................................................................................................................24

5.3.2 Rigidité annulaire en fluage à long terme ...............................................................................................25

5.3.3 Résistance initiale à la rupture en condition de fléchissement ............................................25

5.3.4 Résistance ultime à la rupture à long terme en condition de fléchissement ............27

5.3.5 Résistance initiale en traction longitudinale ........................................................................................29

5.3.6 Conception initiale et pression de rupture pour les tubes sous pression ...................31

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 23856:2021(F)

5.3.7 Pression de rupture à long terme ...................................................................................................................33

5.4 Résistance à une attaque chimique ....................................................................................................................................33

5.4.1 Généralités .........................................................................................................................................................................33

5.4.2 Mode opératoire utilisant les points de rupture ...............................................................................33

5.4.3 Mode opératoire utilisant des niveaux spécifiés de déformation .......................................35

5.4.4 Longueur de l’éprouvette ......................................................................................................................................36

5.4.5 Solution d’essai ..............................................................................................................................................................36

5.5 Marquage ..................................................................................................................................................................................................36

6 Raccords .....................................................................................................................................................................................................................37

6.1 Tous types.................................................................................................................................................................................................37

6.1.1 Généralités .........................................................................................................................................................................37

6.1.2 Série de diamètre .........................................................................................................................................................37

6.1.3 Pression nominale (PN) ..........................................................................................................................................37

6.1.4 Rigidité nominale (SN) ............................................................................................................................................37

6.1.5 Type de raccord .............................................................................................................................................................37

6.1.6 Caractéristiques mécaniques des raccords ............................................................................................37

6.1.7 Étanchéité des raccords sur site ......................................................................................................................38

6.1.8 Dimensions ........................................................................................................................................................................38

6.2 Coudes .........................................................................................................................................................................................................38

6.2.1 Classification des coudes .......................................................................................................................................38

6.2.2 Dimensions et tolérance des coudes............................................................................................................39

6.3 Culottes .......................................................................................................................................................................................................42

6.3.1 Classification des culottes .....................................................................................................................................42

6.3.2 Dimensions et tolérances des culottes .......................................................................................................42

6.4 Réductions ...............................................................................................................................................................................................45

6.4.1 Classification des réductions ..............................................................................................................................45

6.4.2 Dimensions et tolérances des réductions ................................................................................................45

6.5 Selles sans pression .........................................................................................................................................................................47

6.5.1 Classification des selles ...........................................................................................................................................47

6.5.2 Dimensions des selles et tolérances associées....................................................................................48

6.6 Brides ...........................................................................................................................................................................................................48

6.6.1 Classification des brides .........................................................................................................................................48

6.6.2 Dimensions et tolérances des raccordements .....................................................................................49

6.7 Marquage ..................................................................................................................................................................................................51

7 Assemblages ...........................................................................................................................................................................................................51

7.1 Généralités ...............................................................................................................................................................................................51

7.1.1 Interchangeabilité ........................................................................................................................................................51

7.1.2 Exigences .............................................................................................................................................................................52

7.1.3 Température d’essai ...................................................................................................................................................52

7.1.4 Assemblages sans pression .................................................................................................................................52

7.1.5 Dimensions ........................................................................................................................................................................52

7.2 Assemblages flexibles ....................................................................................................................................................................52

7.2.1 Généralités .........................................................................................................................................................................52

7.2.2 Retrait admissible maximal .................................................................................................................................52

7.2.3 Déviation angulaire admissible maximale ..............................................................................................52

7.2.4 Assemblages flexibles non résistants aux effets de fond avec bagues

d'étanchéité en élastomère ..................................................................................................................................53

7.2.5 Assemblages flexibles résistants aux effets de fond avec bagues

d'étanchéité en élastomère ..................................................................................................................................53

7.3 Assemblages rigides ........................................................................................................................................................................54

7.3.1 Assemblages enrobés ou scellés ......................................................................................................................54

7.3.2 Assemblages à brides boulonnées .................................................................................................................54

7.4 Marquage ..................................................................................................................................................................................................55

Annexe A (normative) Principes utilisés pour établir les exigences de conception en

fonction des essais de régression et de la prise en compte de la variabilité du produit ........57

Bibliographie ...........................................................................................................................................................................................................................62

iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 23856:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en

matières plastiques pour le transport des fluides, sous-comité SC 6, Tubes et raccords en matières plastiques

renforcées pour toutes applications, en collaboration avec le comité technique CEN/TC 155, Systèmes de

canalisations et de gaines en plastiques du Comité européen de normalisation (CEN), conformément à

l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Cette premième édition annule et remplace l’ISO 10639:2017 (deuxième édition) et l’ISO 10467:2018

(deuxième édition), qui ont fait l'objet d'une révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— documents combinés;
— modifications rédactionnelles dans l'ensemble.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 23856:2021(F)
Introduction

Le présent document a été élaboré par la fusion des normes ISO 10639, ISO 10467 ainsi que EN 1796 et

EN 14364. Ces normes étant presque identiques, hormis les exigences relatives à la résistance chimique

des canalisations d'assainissement d’une part, et l’absence d’impact négatif sur la qualité de l’eau des

canalisations d’eau potable d’autre part, il a été décidé qu'il serait avantageux pour les utilisateurs de

pouvoir se référer à un seul document, indépendamment de l’application ou de la région.

Le contenu du présent document est résumé comme suit:

L’Article 4 spécifie les aspects généraux pour les systèmes de canalisations en PRV UP.

L’Article 5 spécifie les caractéristiques des tubes en PRV UP avec ou sans agrégats et/ou charges. Les

tubes peuvent avoir un revêtement en thermoplastique ou résine thermodurcissable. L’Article 5 spécifie

également les paramètres d’essai pour les méthodes d’essai mentionnées dans le présent document.

Pour les tubes destinés à des applications d’assainissement, la résistance aux attaques chimiques est

indiquée au 5.4. Pour les autres applications, les exigences du 5.3.4 s’appliquent.

L’Article 6 spécifie les caractéristiques des raccords en PRV UP, avec ou sans revêtement en

thermoplastique ou résine thermodurcissable. L’Article 6 spécifie les exigences en matière de

dimensions et de performances pour les coudes, les culottes, les réducteurs, les selles et les adaptateurs

à brides. L’Article 6 couvre les exigences visant à prouver la conception structurelle des raccords. Il

s’applique aux raccords fabriqués à l’aide de l’une des techniques suivantes:
— fabrication à partir de tubes droits;
— moulage par
1) enroulement filamentaire,
2) enroulement de bande,
3) moulage au contact, et
4) moulage par compression à chaud ou à froid.

L’Article 7 s’applique aux assemblages à utiliser dans les systems de canalisations en PRV UP, qu’ils

soient enterrés ou non. Il couvre les exigences visant à prouver la conception de l’assemblage. L’Article 7

spécifie les exigences de performance des essais de type pour les assemblages suivants en fonction de

la pression nominale déclarée de la canalisation ou du système:

a) assemblages mâle-femelle (y compris à double emboîture) ou assemblage mécanique;

b) assemblages mâle-femelle verrouillés;
c) assemblages scellés ou enrobés;
d) assemblages à brides boulonnées.
vi © ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 23856:2021(F)
Systèmes de canalisations en matières plastiques pour
l'alimentation en eau, les branchements et les collecteurs
d'assainissement avec ou sans pression — Systèmes en
plastiques thermodurcissables renforcés de verre (PRV) à
base de résine de polyester non saturé (UP)
1 Domaine d'application

Le présent document spécifie les propriétés des composants d'un système de canalisations en

plastique thermodurcissable renforcé de verre (PRV) à base de résine de polyester non saturé (UP). Il

convient à tous les types d'alimentation en eau, de drainage et d'assainissement avec ou sans pression.

Les types d'alimentation en eau comprennent, mais sans s'y limiter, l'eau brute, l'irrigation, l'eau de

refroidissement, l'eau potable, l'eau salée, l'eau de mer, les conduites forcées des centrales électriques,

les usines de traitement et autres applications à base d'eau. Le présent document s'applique aux

systèmes de canalisations en PRV UP, avec assemblages flexibles ou rigides avec ou sans capacité de

résistance aux effets de fond, principalement destinés à être utilisés dans des installations enterrées

directes.

NOTE 1 Pour les besoins du présent document, le terme résine polyester (UP) comprend également les résines

vinyl-ester (VE).

NOTE 2 Les systèmes de canalisations conformes au présent document peuvent également être utilisés pour

des applications non-enterrées, sous réserve que l'influence de l'environnement et des supports soit prise en

considération dans la conception des tubes, raccords et assemblages.

NOTE 3 Le présent document est également applicable à d'autres installations, tel que la réhabilitation par

tubage glissant de canalisations existantes.

NOTE 4 L'ISO 10467 et l'ISO 10639, qui sont remplacées par le présent document, sont également référencées

dans l'ISO 25780, qui spécifie les exigences pour les tubes en PRV utilisés pour l'installation par fonçage.

Les exigences relatives à la conception sous pression hydrostatique des tubes faisant référence au

présent document sont conformes aux exigences de l'ISO/TS 20656-1 et au principe général de fiabilité

des structures détaillé dans l'ISO 2394 et l'EN 1990. Ces Normes internationales fournissent des

procédures pour l'harmonisation des pratiques de conception et traitent de la probabilité de défaillance,

ainsi que des conséquences possibles des défaillances. Les pratiques de conception sont basées sur un

concept de facteur de sécurité partiel, ainsi que sur l'ingénierie de gestion des risques.

Le présent document s'applique aux tubes circulaires, raccords et leurs assemblages de dimensions

nominales allant de DN 50 à DN 4000 destinés à être utilisés pour le transport d'eau, les branchements

et collecteurs d’assainissement dans des conditions de service normales, avec ou sans pression.

2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 75-2:2013, Plastiques — Détermination de l
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 23856.2
ISO/TC 138/SC 6
Plastics piping systems for pressure
Secretariat: ASI
and non-pressure water supply,
Voting begins on:
2021­02­18 drainage or sewerage — Glass-
reinforced thermosetting plastics
Voting terminates on:
2021­04­15
(GRP) systems based on unsaturated
polyester (UP) resin
Systèmes de canalisations en matières plastiques pour l'alimentation
en eau, les branchements et les collecteurs d'assainissement avec ou
sans pression — Systèmes en plastiques thermodurcissables renforcés
de verre (PRV) à base de résine de polyester non saturé (UP)
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 23856.2:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 23856.2:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 23856.2:2021(E)
Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 3

4 General .........................................................................................................................................................................................................................12

4.1 Classification ..........................................................................................................................................................................................12

4.1.1 Categories ...........................................................................................................................................................................12

4.1.2 Nominal size .....................................................................................................................................................................12

4.1.3 Nominal stiffness ..........................................................................................................................................................12

4.1.4 Nominal pressure .........................................................................................................................................................12

4.2 Materials ....................................................................................................................................................................................................13

4.2.1 General...................................................................................................................................................................................13

4.2.2 Reinforcement .................................................................................................................................................................13

4.2.3 Resin ........................................................................................................................................................................................14

4.2.4 Aggregates and fillers ...............................................................................................................................................14

4.2.5 Thermoplastics liners ...............................................................................................................................................14

4.2.6 Elastomers ..........................................................................................................................................................................14

4.2.7 Metals .....................................................................................................................................................................................14

4.3 Wall construction ...............................................................................................................................................................................14

4.3.1 Inner layer ..........................................................................................................................................................................14

4.3.2 Structural layer ...............................................................................................................................................................14

4.3.3 Outer layer ..........................................................................................................................................................................15

4.4 Appearance .............................................................................................................................................................................................15

4.5 Reference conditions for testing ...........................................................................................................................................15

4.5.1 Temperature .....................................................................................................................................................................15

4.5.2 Properties of water for testing ..........................................................................................................................15

4.5.3 Loading conditions ........................................................................................................................................... ...........15

4.5.4 Conditioning .....................................................................................................................................................................15

4.5.5 Measurement of dimensions ..............................................................................................................................15

4.6 Elapsed time, x, for determination of long-term properties .........................................................................16

4.7 Joints .............................................................................................................................................................................................................16

4.7.1 General...................................................................................................................................................................................16

4.7.2 Types of joint ....................................................................................................................................................................16

4.7.3 Flexibility of the joint ................................................................................................................................................16

4.7.4 Sealing ring ........................................................................................................................................................................16

4.7.5 Adhesives ...................................................................... .......................................................................................................17

4.8 Effect on water quality ..................................................................................................................................................................17

4.9 Assessment of conformity ..........................................................................................................................................................17

5 Pipes ...............................................................................................................................................................................................................................17

5.1 Type of pipes ..........................................................................................................................................................................................17

5.2 Geometrical characteristics ......................................................................................................................................................17

5.2.1 Diameter ..............................................................................................................................................................................17

5.2.2 Wall thickness .................................................................................................................................................................23

5.2.3 Length.....................................................................................................................................................................................23

5.3 Mechanical characteristics.........................................................................................................................................................24

5.3.1 Initial ring stiffness .....................................................................................................................................................24

5.3.2 Long­term creep ring stiffness ..........................................................................................................................24

5.3.3 Initial resistance to failure in a deflected condition .......................................................................25

5.3.4 Ultimate long-term resistance to failure in a deflected condition......................................27

5.3.5 Initial longitudinal tensile strength ..............................................................................................................28

5.3.6 Initial design and failure pressures for pressure pipes ...............................................................30

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 23856.2:2021(E)

5.3.7 Long­term failure pressure ..................................................................................................................................32

5.4 Resistance to chemical attack .................................................................................................................................................33

5.4.1 General...................................................................................................................................................................................33

5.4.2 Procedure using failure points ..........................................................................................................................33

5.4.3 Procedure using specified levels of strain...............................................................................................34

5.4.4 Test piece length............................................................................................................................................................35

5.4.5 Test solution......................................................................................................................................................................35

5.5 Marking ......................................................................................................................................................................................................35

6 Fittings .........................................................................................................................................................................................................................36

6.1 All types ......................................................................................................................................................................................................36

6.1.1 General...................................................................................................................................................................................36

6.1.2 Diameter series ..............................................................................................................................................................36

6.1.3 Nominal pressure (PN) ........................................................................................................................................... .36

6.1.4 Nominal stiffness (SN) .............................................................................................................................................36

6.1.5 Fitting type .........................................................................................................................................................................36

6.1.6 Mechanical characteristics of fittings .........................................................................................................36

6.1.7 Installed leaktightness of fittings ...................................................................................................................37

6.1.8 Dimensions ........................................................................................................................................................................37

6.2 Bends ............................................................................................................................................................................................................37

6.2.1 Classification of bends .............................................................................................................................................37

6.2.2 Dimensions and tolerances of bends ...........................................................................................................38

6.3 Branches ....................................................................................................................................................................................................41

6.3.1 Classification of branches......................................................................................................................................41

6.3.2 Dimensions and tolerances of branches ...................................................................................................41

6.4 Reducers ....................................................................................................................................................................................................44

6.4.1 Classification of reducers ......................................................................................................................................44

6.4.2 Dimensions and tolerances of reducers ....................................................................................................44

6.5 Non­pressure saddles ....................................................................................................................................................................46

6.5.1 Classification of saddles ..........................................................................................................................................46

6.5.2 Dimensions of saddles and associated tolerances ...........................................................................47

6.6 Flanges ........................................................................................................................................................................................................47

6.6.1 Classification of flanges ...........................................................................................................................................47

6.6.2 Dimensions and tolerances for adaptors .................................................................................................48

6.7 Marking ......................................................................................................................................................................................................49

7 Joints ..............................................................................................................................................................................................................................50

7.1 General ........................................................................................................................................................................................................50

7.1.1 Interchangeability .................. .................................................... ..................................................................................50

7.1.2 Requirements ..................................................................................................................................................................50

7.1.3 Test temperature ..........................................................................................................................................................51

7.1.4 Non-pressure piping and joints .......................................................................................................................51

7.1.5 Dimensions ........................................................................................................................................................................51

7.2 Flexible joints ........................................................................................................................................................................................51

7.2.1 General...................................................................................................................................................................................51

7.2.2 Maximum allowable draw ....................................................................................................................................51

7.2.3 Maximum allowable angular deflection ...................................................................................................51

7.2.4 Flexible non-end-load-bearing joints with elastomeric sealing rings ............................51

7.2.5 Flexible end-load-bearing joints with elastomeric sealing rings ........................................52

7.3 Rigid joints ...............................................................................................................................................................................................52

7.3.1 Wrapped or cemented ........................................................................................................................................... ...52

7.3.2 Bolted flange joints .....................................................................................................................................................53

7.4 Marking ......................................................................................................................................................................................................54

Annex A (normative) Principles used to establish the design requirements based on

regression testing and consideration of the variability of the product....................................................55

Bibliography .............................................................................................................................................................................................................................60

iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 23856.2:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www. iso. org/d irectives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www. iso. org/p atents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www. iso. org/

iso/f oreword. html.

This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves

for the transport of fluids, Subcommittee SC 6, Reinforced plastics pipes and fittings for all applications,

in collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/

TC 155, Plastics piping systems and ducting systems, in accordance with the Agreement on technical

cooperation between ISO and CEN (Vienna Agreement).

This first edition cancels and replaces ISO 10639:2017 (second edition) and ISO 10467:2018 (second

edition), which have been technically revised.
The main changes compared to the previous editions are as follows:
— documents combined;
— editorial changes throughout.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www. iso. org/m embers. html.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO/FDIS 23856.2:2021(E)
Introduction

This document has been produced by merging ISO 10639, ISO 10467, EN 1796 and EN 14364. As these

standards were almost identical, apart from the requirements for chemical resistance of sewer pipes

on the one hand, and no negative impact on water quality of drinking water pipes on the other hand, it

was decided that it would be beneficial for users to be able to refer to a single document, irrespective of

application or region.
The content of this document is summarized as follows:
Clause 4 specifies the general aspects of GRP UP piping systems.

Clause 5 specifies the characteristics of pipes made from GRP UP with or without aggregates and/or

fillers. The pipes can have a thermoplastics or thermosetting resin liner. Clause 5 also specifies the test

parameters for the test methods referred to in this document. For pipes intended for sewer applications,

the resistance to chemical attack is stated in 5.4. For other applications, the requirements in 5.3.4 apply.

Clause 6 specifies the characteristics of fittings made from GRP UP, with or without a thermoplastics or

thermosetting resin liner. Clause 6 specifies the dimensional and performance requirements for bends,

branches, reducers, saddles and flanged adaptors. Clause 6 covers requirements to prove the structural

design of fittings. It is applicable to fittings made using any of the following techniques:

— fabrication from straight pipes;
— moulding by
1) filament winding,
2) tape winding,
3) contact moulding, and
4) hot or cold compression moulding.

Clause 7 is applicable to joints to be used in the GRP UP piping systems, both buried and non-buried.

It covers requirements to prove the design of the joint. Clause 7 specifies type test performance

requirements for the following joints as a function of the declared nominal pressure rating of the

pipeline or system:
a) socket-and-spigot (including double-socket) joints or mechanical joints;
b) locked socket-and-spigot joints;
c) cemented or wrapped joints;
d) bolted flange joints.
vi © ISO 2021 – All rights reserved
---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 23856.2:2021(E)
Plastics piping systems for pressure and non-pressure
water supply, drainage or sewerage — Glass-reinforced
thermosetting plastics (GRP) systems based on
unsaturated polyester (UP) resin
1 Scope

This document specifies the properties of piping system components made from glass-reinforced

thermosetting plastics (GRP) based on unsaturated polyester resin (UP). It is suited for all types of

water supply, drainage and sewerage with or without pressure. Types of water supply include, but are

not limited to, raw water, irrigation, cooling water, potable water, salt water, sea water, penstocks in

power plants, processing plants and other water­based applications. This document is applicable to

GRP UP piping systems, with flexible or rigid joints with or without end thrust load-bearing capability,

primarily intended for use in direct buried installations.

NOTE 1 For the purpose of this document, the term polyester resin (UP) also includes vinyl-ester resins (VE).

NOTE 2 Piping systems conforming to this document can also be used for non-buried applications, provided

the influence of the environment and the supports are considered in the design of the pipes, fittings and joints.

NOTE 3 This document can also apply for other installations, such as slip-lining rehabilitation of existing pipes.

NOTE 4 This document is also referenced in ISO 25780, which specifies requirements for GRP-pipes used for

jacking installation.

The requirements for the hydrostatic pressure design of pipes referring to this document meet the

requirements of ISO/TS 20656-1 and the general principle for the reliability of structures detailed in

ISO 2394 and in EN 1990. These International Standards provide procedures for the harmonization of

design practices and address the probability of failure, as well as possible consequences of failures. The

design practices are based on a partial safety factor concept, as well as on risk management engineering.

This document is applicable to circular pipes, fittings and their joints of nominal sizes from DN 50 to

DN 4000, which are intended to be used for the conveyance of water, sewage and drainage at normal

service conditions, with or without pressure.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 75­2:2013, Plastics — Determination of temperature of deflection under load — Part 2: Plastics

and ebonite

ISO 161­1, Thermoplastics pipes for the conveyance of fluids — Nominal outside diameters and nominal

pressures — Part 1: Metric series

ISO 527­4, Plastics — Determination of tensile properties — Part 4: Test conditions for isotropic and

orthotropic fibre-reinforced plastic composites

ISO 527­5, Plastics — Determination of tensile properties — Part 5: Test conditions for unidirectional fibre-

reinforced plastic composites

ISO 1452­3, Plastics piping systems for water supply and for buried and above-ground drain

...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 23856
ISO/TC 138/SC 6
Plastics piping systems for pressure
Secretariat: ASI
and non-pressure water supply,
Voting begins on:
2020­08­14 drainage or sewerage — Glass-
reinforced thermosetting plastics
Voting terminates on:
2020­10­09
(GRP) systems based on unsaturated
polyester (UP) resin
Systèmes de canalisation en matières plastiques pour les
branchements et les collecteurs d'assainissement avec ou sans
pression — Systèmes en plastiques thermodurcissables renforcés de
verre (PRV) à base de résine de polyester non saturé (UP)
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 23856:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 23856:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 23856:2020(E)
Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 3

4 General .........................................................................................................................................................................................................................12

4.1 Classification ..........................................................................................................................................................................................12

4.1.1 Categories ...........................................................................................................................................................................12

4.1.2 Nominal size .....................................................................................................................................................................12

4.1.3 Nominal stiffness ..........................................................................................................................................................12

4.1.4 Nominal pressure .........................................................................................................................................................12

4.2 Materials ....................................................................................................................................................................................................13

4.2.1 General...................................................................................................................................................................................13

4.2.2 Reinforcement .................................................................................................................................................................13

4.2.3 Resin ........................................................................................................................................................................................14

4.2.4 Aggregates and fillers ...............................................................................................................................................14

4.2.5 Thermoplastics liners ...............................................................................................................................................14

4.2.6 Elastomers ..........................................................................................................................................................................14

4.2.7 Metals .....................................................................................................................................................................................14

4.3 Wall construction ...............................................................................................................................................................................14

4.3.1 Inner layer ..........................................................................................................................................................................14

4.3.2 Structural layer ...............................................................................................................................................................14

4.3.3 Outer layer ..........................................................................................................................................................................14

4.4 Appearance .............................................................................................................................................................................................15

4.5 Reference conditions for testing ...........................................................................................................................................15

4.5.1 Temperature .....................................................................................................................................................................15

4.5.2 Properties of water for testing ..........................................................................................................................15

4.5.3 Loading conditions ........................................................................................................................................... ...........15

4.5.4 Conditioning .....................................................................................................................................................................15

4.5.5 Measurement of dimensions ..............................................................................................................................15

4.6 Elapsed time, x, for determination of long-term properties .........................................................................15

4.7 Joints .............................................................................................................................................................................................................16

4.7.1 General...................................................................................................................................................................................16

4.7.2 Types of joint ....................................................................................................................................................................16

4.7.3 Flexibility of the joint ................................................................................................................................................16

4.7.4 Sealing ring ........................................................................................................................................................................16

4.7.5 Adhesives ...................................................................... .......................................................................................................16

4.8 Effect on water quality ..................................................................................................................................................................17

4.9 Assessment of conformity ..........................................................................................................................................................17

5 Pipes ...............................................................................................................................................................................................................................17

5.1 Type of pipes ..........................................................................................................................................................................................17

5.2 Geometrical characteristics ......................................................................................................................................................17

5.2.1 Diameter ..............................................................................................................................................................................17

5.2.2 Wall thickness .................................................................................................................................................................23

5.2.3 Length.....................................................................................................................................................................................23

5.3 Mechanical characteristics.........................................................................................................................................................23

5.3.1 Initial ring stiffness .....................................................................................................................................................23

5.3.2 Long­term creep ring stiffness ..........................................................................................................................24

5.3.3 Initial resistance to failure in a deflected condition .......................................................................25

5.3.4 Ultimate long-term resistance to failure in a deflected condition......................................27

5.3.5 Initial longitudinal tensile strength ..............................................................................................................28

5.3.6 Initial design and failure pressures for pressure pipes ...............................................................30

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 23856:2020(E)

5.3.7 Long­term failure pressure ..................................................................................................................................32

5.4 Resistance to chemical attack .................................................................................................................................................33

5.4.1 General...................................................................................................................................................................................33

5.4.2 Procedure using failure points ..........................................................................................................................33

5.4.3 Procedure using specified levels of strain...............................................................................................34

5.4.4 Test piece length............................................................................................................................................................35

5.4.5 Test solution......................................................................................................................................................................35

5.5 Marking ......................................................................................................................................................................................................35

6 Fittings .........................................................................................................................................................................................................................36

6.1 All types ......................................................................................................................................................................................................36

6.1.1 General...................................................................................................................................................................................36

6.1.2 Diameter series ..............................................................................................................................................................36

6.1.3 Nominal pressure (PN) ........................................................................................................................................... .36

6.1.4 Nominal stiffness (SN) .............................................................................................................................................36

6.1.5 Fitting type .........................................................................................................................................................................36

6.1.6 Mechanical characteristics of fittings .........................................................................................................36

6.1.7 Installed leaktightness of fittings ...................................................................................................................37

6.1.8 Dimensions ........................................................................................................................................................................37

6.2 Bends ............................................................................................................................................................................................................37

6.2.1 Classification of bends .............................................................................................................................................37

6.2.2 Dimensions and tolerances of bends ...........................................................................................................38

6.3 Branches ....................................................................................................................................................................................................41

6.3.1 Classification of branches......................................................................................................................................41

6.3.2 Dimensions and tolerances of branches ...................................................................................................41

6.4 Reducers ....................................................................................................................................................................................................44

6.4.1 Classification of reducers ......................................................................................................................................44

6.4.2 Dimensions and tolerances of reducers ....................................................................................................44

6.5 Non­pressure saddles ....................................................................................................................................................................46

6.5.1 Classification of saddles ..........................................................................................................................................46

6.5.2 Dimensions of saddles and associated tolerances ...........................................................................47

6.6 Flanges ........................................................................................................................................................................................................47

6.6.1 Classification of flanges ...........................................................................................................................................47

6.6.2 Dimensions and tolerances for adaptors .................................................................................................48

6.7 Marking ......................................................................................................................................................................................................49

7 Joint performance ............................................................................................................................................................................................50

7.1 General ........................................................................................................................................................................................................50

7.1.1 Interchangeability .................. .................................................... ..................................................................................50

7.1.2 Requirements ..................................................................................................................................................................50

7.1.3 Test temperature ..........................................................................................................................................................51

7.1.4 Non-pressure piping and joints .......................................................................................................................51

7.1.5 Dimensions ........................................................................................................................................................................51

7.2 Flexible joints ........................................................................................................................................................................................51

7.2.1 General...................................................................................................................................................................................51

7.2.2 Maximum allowable draw ....................................................................................................................................51

7.2.3 Maximum allowable angular deflection ...................................................................................................51

7.2.4 Flexible non-end-load-bearing joints with elastomeric sealing rings ............................51

7.2.5 Flexible end-load-bearing joints with elastomeric sealing rings ........................................52

7.3 Rigid joints ...............................................................................................................................................................................................52

7.3.1 Wrapped or cemented ........................................................................................................................................... ...52

7.3.2 Bolted flange joints .....................................................................................................................................................53

7.4 Marking ......................................................................................................................................................................................................53

Annex A (normative) Principles used to establish the design requirements based on

regression testing and consideration of the variability of the product....................................................55

Bibliography .............................................................................................................................................................................................................................60

iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 23856:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identi�ied during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO speci�ic terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, �ittings and valves

for the transport of �luids, Subcommittee SC 6, Reinforced plastics pipes and �ittings for all applications,

in collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/

TC 155, Plastics piping systems and ducting systems, in accordance with the Agreement on technical

cooperation between ISO and CEN (Vienna Agreement).

This �irst edition cancels and replaces ISO 10639:2017 (second edition) and ISO 10467:2018 (second

edition), which have been technically revised.
The main changes compared to the previous editions are as follows:
— documents combined;
— editorial changes throughout.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www.iso.org/members.html.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO/FDIS 23856:2020(E)
Introduction

This document has been produced by merging ISO 10639, ISO 10467, EN 1796 and EN 14364. As these

standards were almost identical, apart from the requirements for chemical resistance of sewer pipes

on the one hand, and no negative impact on water quality of drinking water pipes on the other hand, it

was decided that it would be beneficial for users to be able to refer to a single document, irrespective of

application or region.
The content of this document is summarized as follows:

Clause 4 specifies the general aspects of GRP UP piping systems intended to be used in the field of

drainage or sewerage with or without pressure.

Clause 5 specifies the characteristics of pipes made from GRP UP with or without aggregates and/or

fillers. The pipes can have a thermoplastics or thermosetting resin liner. Clause 5 also specifies the test

parameters for the test methods referred to in this document. For pipes intended for sewer applications,

the resistance to chemical attack is stated in 5.4. For other applications, the requirements in 5.3.4 apply.

Clause 6 specifies the characteristics of fittings made from GRP UP, with or without a thermoplastics or

thermosetting resin liner, intended to be used in the field of drainage and sewerage. Clause 6 specifies

the dimensional and performance requirements for bends, branches, reducers, saddles and flanged

adaptors. Clause 6 covers requirements to prove the structural design of fittings. It is applicable to

fittings made using any of the following techniques:
— fabrication from straight pipes;
— moulding by
1) filament winding,
2) tape winding,
3) contact moulding, and
4) hot or cold compression moulding.

Clause 7 is applicable to the joints to be used in GRP UP piping systems, both buried and non-buried.

It covers requirements to prove the design of the joint. Clause 7 specifies type test performance

requirements for the following joints as a function of the declared nominal pressure rating of the

pipeline or system:
a) socket-and-spigot (including double-socket) joints or mechanical joints;
b) locked socket-and-spigot joints;
c) cemented or wrapped joints;
d) bolted flange joints.
vi © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 23856:2020(E)
Plastics piping systems for pressure and non-pressure
water supply, drainage or sewerage — Glass-reinforced
thermosetting plastics (GRP) systems based on
unsaturated polyester (UP) resin
1 Scope

This document specifies the properties of piping system components made from glass-reinforced

thermosetting plastics (GRP) based on unsaturated polyester resin (UP). It is suited for all types of

water supply, drainage and sewerage with or without pressure. Types of water supply include, but are

not limited to, raw water, irrigation, cooling water, potable water, salt water, sea water, penstocks in

power plants, processing plants and other water­based applications. This document is applicable to

GRP UP piping systems, with flexible or rigid joints with or without end thrust load-bearing capability,

primarily intended for use in direct buried installations.

NOTE 1 For the purpose of this document, the term polyester resin (UP) also includes vinyl-ester resins (VE).

NOTE 2 Piping systems conforming to this document can also be used for non-buried applications, provided

the influence of the environment and the supports are considered in the design of the pipes, fittings and joints.

NOTE 3 This document can also apply for other installations, such as slip-lining rehabilitation of existing pipes.

NOTE 4 This document is also referenced in ISO 25780, which specifies requirements for GRP-pipes used for

jacking installation.

The requirements for the hydrostatic pressure design of pipes referring to this document meet the

requirements of ISO/TS 20656-1 and the general principle for the reliability of structures detailed in

ISO 2394 and in EN 1990. These International Standards provide procedures for the harmonization of

design practices and address the probability of failure, as well as possible consequences of failures. The

design practices are based on a partial safety factor concept, as well as on risk management engineering.

This document is applicable to circular pipes, fittings and their joints of nominal sizes from DN 50 to

DN 4000, which are intended to be used for the conveyance of water at normal service conditions, with

or without pressure.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 75­2:2013, Plastics — Determination of temperature of deflection under load — Part 2: Plastics

and ebonite

ISO 161­1, Thermoplastics pipes for the conveyance of fluids — Nominal outside diameters and nominal

pressures — Part 1: Metric series

ISO 527­4, Plastics — Determination of tensile properties — Part 4: Test conditions for isotropic and

orthotropic fibre-reinforced plastic composites

ISO 527­5, Plastics — Determination of tensile properties — Part 5: Test conditions for unidirectional fibre-

reinforced plastic composites
ISO 1452­3, Plastics piping s
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 23856.2
ISO/TC 138/SC 6
Systèmes de canalisations en matières
Secrétariat: ASI
plastiques pour l'alimentation en eau,
Début de vote:
2021-02-18 les branchements et les collecteurs
d'assainissement avec ou sans
Vote clos le:
2021-04-15
pression — Systèmes en plastiques
thermodurcissables renforcés de
verre (PRV) à base de résine de
polyester non saturé (UP)
Plastics piping systems for pressure and non-pressure water supply,
drainage or sewerage — Glass-reinforced thermosetting plastics
(GRP) systems based on unsaturated polyester (UP) resin
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 23856.2:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 23856.2:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 23856.2:2021(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 3

4 Généralités ...............................................................................................................................................................................................................12

4.1 Classification ..........................................................................................................................................................................................12

4.1.1 Catégories ...........................................................................................................................................................................12

4.1.2 Dimension nominale..................................................................................................................................................12

4.1.3 Rigidité nominale .........................................................................................................................................................12

4.1.4 Pression nominale .......................................................................................................................................................13

4.2 Matières .....................................................................................................................................................................................................13

4.2.1 Généralités .........................................................................................................................................................................13

4.2.2 Renfort ...................................................................................................................................................................................13

4.2.3 Résine .....................................................................................................................................................................................14

4.2.4 Agrégats et charges .....................................................................................................................................................14

4.2.5 Revêtement thermoplastique ............................................................................................................................14

4.2.6 Élastomères .......................................................................................................................................................................14

4.2.7 Métaux ...................................................................................................................................................................................14

4.3 Construction de paroi ....................................................................................................................................................................15

4.3.1 Couche interne ................................................................................................................................................................15

4.3.2 Couche structurelle.....................................................................................................................................................15

4.3.3 Couche externe ...............................................................................................................................................................15

4.4 Aspect ......... ..................................................................................................................................................................................................15

4.5 Conditions de référence pour les essais .........................................................................................................................15

4.5.1 Température .....................................................................................................................................................................15

4.5.2 Propriétés de l'eau pour essai ...........................................................................................................................16

4.5.3 Conditions de chargement....................................................................................................................................16

4.5.4 Conditionnement ..........................................................................................................................................................16

4.5.5 Mesurage des dimensions .....................................................................................................................................16

4.6 Durée écoulée, x, pour la détermination des propriétés à long terme.................................................16

4.7 Assemblages ...........................................................................................................................................................................................16

4.7.1 Généralités .........................................................................................................................................................................16

4.7.2 Types d’assemblages .................................................................................................................................................16

4.7.3 Flexibilité de l’assemblage ....................................................................................................................................16

4.7.4 Bague d’étanchéité ......................................................................................................................................................17

4.7.5 Adhésifs ................................................................................................................................................................................17

4.8 Effet sur la qualité de l’eau.........................................................................................................................................................17

4.9 Évaluation de la conformité ......................................................................................................................................................17

5 Tubes .............................................................................................................................................................................................................................18

5.1 Type de tubes ........................................................................................................................................................................................18

5.2 Caractéristiques géométriques ..............................................................................................................................................18

5.2.1 Diamètère ............................................................................................................................................................................18

5.2.2 Épaisseur de paroi .......................................................................................................................................................23

5.2.3 Longueur ..............................................................................................................................................................................23

5.3 Caractéristiques mécaniques ...................................................................................................................................................24

5.3.1 Rigidité annulaire initiale ......................................................................................................................................24

5.3.2 Rigidité annulaire en fluage à long terme ...............................................................................................25

5.3.3 Résistance initiale à la rupture en condition de fléchissement ............................................25

5.3.4 Résistance ultime à la rupture à long terme en condition de fléchissement ............27

5.3.5 Résistance initiale en traction longitudinale ........................................................................................29

5.3.6 Conception initiale et pression de rupture pour les tubes sous pression ...................31

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 23856.2:2021(F)

5.3.7 Pression de rupture à long terme ...................................................................................................................33

5.4 Résistance à une attaque chimique ....................................................................................................................................33

5.4.1 Généralités .........................................................................................................................................................................33

5.4.2 Mode opératoire utilisant les points de rupture ...............................................................................33

5.4.3 Mode opératoire utilisant des niveaux spécifiés de déformation .......................................35

5.4.4 Longueur de l’éprouvette ......................................................................................................................................36

5.4.5 Solution d’essai ..............................................................................................................................................................36

5.5 Marquage ..................................................................................................................................................................................................36

6 Raccords .....................................................................................................................................................................................................................37

6.1 Tous types.................................................................................................................................................................................................37

6.1.1 Généralités .........................................................................................................................................................................37

6.1.2 Série de diamètre .........................................................................................................................................................37

6.1.3 Pression nominale (PN) ..........................................................................................................................................37

6.1.4 Rigidité nominale (SN) ............................................................................................................................................37

6.1.5 Type de raccord .............................................................................................................................................................37

6.1.6 Caractéristiques mécaniques des raccords ............................................................................................37

6.1.7 Étanchéité des raccords sur site ......................................................................................................................38

6.1.8 Dimensions ........................................................................................................................................................................38

6.2 Coudes .........................................................................................................................................................................................................38

6.2.1 Classification des coudes .......................................................................................................................................38

6.2.2 Dimensions et tolérance des coudes............................................................................................................39

6.3 Culottes .......................................................................................................................................................................................................42

6.3.1 Classification des culottes .....................................................................................................................................42

6.3.2 Dimensions et tolérances des culottes .......................................................................................................42

6.4 Réductions ...............................................................................................................................................................................................45

6.4.1 Classification des réductions ..............................................................................................................................45

6.4.2 Dimensions et tolérances des réductions ................................................................................................45

6.5 Selles sans pression .........................................................................................................................................................................47

6.5.1 Classification des selles ...........................................................................................................................................47

6.5.2 Dimensions des selles et tolérances associées....................................................................................48

6.6 Brides ...........................................................................................................................................................................................................48

6.6.1 Classification des brides .........................................................................................................................................48

6.6.2 Dimensions et tolérances des raccordements .....................................................................................49

6.7 Marquage ..................................................................................................................................................................................................51

7 Assemblages ...........................................................................................................................................................................................................51

7.1 Généralités ...............................................................................................................................................................................................51

7.1.1 Interchangeabilité ........................................................................................................................................................51

7.1.2 Exigences .............................................................................................................................................................................52

7.1.3 Température d’essai ...................................................................................................................................................52

7.1.4 Tubes et assemblages sans pression ...........................................................................................................52

7.1.5 Dimensions ........................................................................................................................................................................52

7.2 Assemblages flexibles ....................................................................................................................................................................52

7.2.1 Généralités .........................................................................................................................................................................52

7.2.2 Retrait admissible maximal .................................................................................................................................52

7.2.3 Déviation angulaire admissible maximale ..............................................................................................52

7.2.4 Assemblages flexibles non résistants aux effets de fond avec bagues

d'étanchéité en élastomère ..................................................................................................................................53

7.2.5 Assemblages flexibles résistants aux effets de fond avec bagues

d'étanchéité en élastomère ..................................................................................................................................53

7.3 Assemblages rigides ........................................................................................................................................................................54

7.3.1 Assemblages enrobés ou scellés ......................................................................................................................54

7.3.2 Assemblages à brides boulonnées .................................................................................................................54

7.4 Marquage ..................................................................................................................................................................................................55

Annexe A (normative) Principes utilisés pour établir les exigences de conception en

fonction des essais de régression et de la prise en compte de la variabilité du produit ........57

Bibliographie ...........................................................................................................................................................................................................................62

iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 23856.2:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ foreword .html.

Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en

matières plastiques pour le transport des fluides, sous-comité SC 6, Tubes et raccords en matières plastiques

renforcées pour toutes applications, en collaboration avec le Comité technique CEN/TC 155, Systèmes de

canalisations et de gaines en plastiques du Comité européen de normalisation (CEN), conformément à

l'accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Cette premième édition annule et remplace l’ISO 10639:2017 (deuxième édition) et l’ISO 10467:2018

(deuxième édition), qui ont fait l'objet d'une révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— documents combinés;
— modifications rédactionnelles dans l'ensemble.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/FDIS 23856.2:2021(F)
Introduction

Le présent document a été élaboré par la fusion des normes ISO 10639, ISO 10467 ainsi que EN 1796 et

EN 14364. Ces normes étant presque identiques, hormis les exigences relatives à la résistance chimique

des canalisations d'assainissement d’une part, et l’absence d’impact négatif sur la qualité de l’eau des

canalisations d’eau potable d’autre part, il a été décidé qu'il serait avantageux pour les utilisateurs de

pouvoir se référer à un seul document, indépendamment de l’application ou de la région.

Le contenu du présent document est résumé comme suit:

L’Article 4 spécifie les aspects généraux pour les systèmes de canalisations en PRV UP.

L’Article 5 spécifie les caractéristiques des tubes en PRV UP avec ou sans agrégats et/ou charges. Les

tubes peuvent avoir un revêtement en thermoplastique ou résine thermodurcissable. L’Article 5 spécifie

également les paramètres d’essai pour les méthodes d’essai mentionnées dans le présent document.

Pour les tubes destinés à des applications d’assainissement, la résistance aux attaques chimiques est

indiquée au 5.4. Pour les autres applications, les exigences du 5.3.4 s’appliquent.

L’Article 6 spécifie les caractéristiques des raccords en PRV UP, avec ou sans revêtement en

thermoplastique ou résine thermodurcissable. L’Article 6 spécifie les exigences en matière de

dimensions et de performances pour les coudes, les culottes, les réducteurs, les selles et les adaptateurs

à brides. L’Article 6 couvre les exigences visant à prouver la conception structurelle des raccords. Il

s’applique aux raccords fabriqués à l’aide de l’une des techniques suivantes:
— fabrication à partir de tubes droits;
— moulage par
1) enroulement filamentaire,
2) enroulement de bande,
3) moulage au contact, et
4) moulage par compression à chaud ou à froid.

L’Article 7 s’applique aux assemblages à utiliser dans les systems de canalisations en PRV UP, qu’ils

soient enterrés ou non. Il couvre les exigences visant à prouver la conception de l’assemblage. L’Article 7

spécifie les exigences de performance des essais de type pour les assemblages suivants en fonction de

la pression nominale déclarée de la canalisation ou du système:

a) assemblages mâle-femelle (y compris à double emboîture) ou assemblage mécanique;

b) assemblages mâle-femelle verrouillés;
c) assemblages scellés ou enrobés;
d) assemblages à brides boulonnées.
vi © ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 23856.2:2021(F)
Systèmes de canalisations en matières plastiques pour
l'alimentation en eau, les branchements et les collecteurs
d'assainissement avec ou sans pression — Systèmes en
plastiques thermodurcissables renforcés de verre (PRV) à
base de résine de polyester non saturé (UP)
1 Domaine d'application

Le présent document spécifie les propriétés des composants d'un système de canalisations en

plastique thermodurcissable renforcé de verre (PRV) à base de résine de polyester non saturé (UP). Il

convient à tous les types d'alimentation en eau, de drainage et d'assainissement avec ou sans pression.

Les types d'alimentation en eau comprennent, mais sans s'y limiter, l'eau brute, l'irrigation, l'eau de

refroidissement, l'eau potable, l'eau salée, l'eau de mer, les conduites forcées des centrales électriques,

les usines de traitement et autres applications à base d'eau. Le présent document s'applique aux

systèmes de canalisations en PRV UP, avec assemblages flexibles ou rigides avec ou sans capacité de

résistance aux effets de fond, principalement destinés à être utilisés dans des installations enterrées

directes.

NOTE 1 Pour les besoins du présent document, le terme résine polyester (UP) comprend également les résines

vinyl-ester (VE).

NOTE 2 Les systèmes de canalisations conformes au présent document peuvent également être utilisés pour

des applications non-enterrées, sous réserve que l'influence de l'environnement et des supports soit prise en

considération dans la conception des tubes, raccords et assemblages.

NOTE 3 Le présent document est également applicable à d'autres installations, tel que la réhabilitation par

tubage glissant de canalisations existantes.

NOTE 4 Le présent document est également référencé dans l'ISO 25780, qui spécifie les exigences pour les

tubes en PRV utilisés pour l'installation par fonçage.

Les exigences relatives à la conception sous pression hydrostatique des tubes faisant référence au

présent document sont conformes aux exigences de l'ISO/TS 20656-1 et au principe général de fiabilité

des structures détaillé dans l'ISO 2394 et l'EN 1990. Ces Normes internationales fournissent des

procédures pour l'harmonisation des pratiques de conception et traitent de la probabilité de défaillance,

ainsi que des conséquences possibles des défaillances. Les pratiques de conception sont basées sur un

concept de facteur de sécurité partiel, ainsi que sur l'ingénierie de gestion
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 23856
ISO/TC 138/SC 6
Systèmes de canalisations en matières
Secrétariat: ASI
plastiques pour l'alimentation en eau,
Début de vote:
2020-08-14 les branchements et les collecteurs
d'assainissement avec ou sans
Vote clos le:
2020-10-09
pression — Systèmes en plastiques
thermodurcissables renforcés de
verre (PRV) à base de résine de
polyester non saturé (UP)
Plastics piping systems for pressure and non-pressure water supply,
drainage or sewerage — Glass-reinforced thermosetting plastics
(GRP) systems based on unsaturated polyester (UP) resin
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 23856:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 23856:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 23856:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 3

4 Généralités ...............................................................................................................................................................................................................12

4.1 Classification ..........................................................................................................................................................................................12

4.1.1 Catégories ...........................................................................................................................................................................12

4.1.2 Dimension nominale..................................................................................................................................................12

4.1.3 Rigidité nominale .........................................................................................................................................................12

4.1.4 Pression nominale .......................................................................................................................................................13

4.2 Matières .....................................................................................................................................................................................................13

4.2.1 Généralités .........................................................................................................................................................................13

4.2.2 Renfort ...................................................................................................................................................................................13

4.2.3 Résine .....................................................................................................................................................................................14

4.2.4 Agrégats et charges .....................................................................................................................................................14

4.2.5 Revêtement thermoplastique ............................................................................................................................14

4.2.6 Élastomères .......................................................................................................................................................................14

4.2.7 Métaux ...................................................................................................................................................................................14

4.3 Construction de paroi ....................................................................................................................................................................14

4.3.1 Couche interne ................................................................................................................................................................14

4.3.2 Couche structurelle.....................................................................................................................................................15

4.3.3 Couche externe ...............................................................................................................................................................15

4.4 Aspect ......... ..................................................................................................................................................................................................15

4.5 Conditions de référence pour les essais .........................................................................................................................15

4.5.1 Température .....................................................................................................................................................................15

4.5.2 Propriétés de l'eau pour essai ...........................................................................................................................15

4.5.3 Conditions de chargement....................................................................................................................................15

4.5.4 Conditionnement ..........................................................................................................................................................16

4.5.5 Mesurage des dimensions .....................................................................................................................................16

4.6 Durée écoulée, x, pour la détermination des propriétés à long terme.................................................16

4.7 Assemblages ...........................................................................................................................................................................................16

4.7.1 Généralités .........................................................................................................................................................................16

4.7.2 Types d’assemblages .................................................................................................................................................16

4.7.3 Flexibilité de l’assemblage ....................................................................................................................................16

4.7.4 Bague d’étanchéité ......................................................................................................................................................17

4.7.5 Adhésifs ................................................................................................................................................................................17

4.8 Effet sur la qualité de l’eau.........................................................................................................................................................17

4.9 Évaluation de la conformité ......................................................................................................................................................17

5 Tubes .............................................................................................................................................................................................................................17

5.1 Type de tubes ........................................................................................................................................................................................17

5.2 Caractéristiques géométriques ..............................................................................................................................................18

5.2.1 Diamètère ............................................................................................................................................................................18

5.2.2 Épaisseur de paroi .......................................................................................................................................................23

5.2.3 Longueur ..............................................................................................................................................................................23

5.3 Caractéristiques mécaniques ...................................................................................................................................................24

5.3.1 Rigidité annulaire initiale ......................................................................................................................................24

5.3.2 Rigidité annulaire en fluage à long terme ...............................................................................................25

5.3.3 Résistance initiale à la rupture en condition de fléchissement ............................................25

5.3.4 Résistance ultime à la rupture à long terme en condition de fléchissement ............27

5.3.5 Résistance initiale en traction longitudinale ........................................................................................29

5.3.6 Conception initiale et pression de rupture pour les tubes sous pression ...................31

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 23856:2020(F)

5.3.7 Pression de rupture à long terme ...................................................................................................................33

5.4 Résistance à une attaque chimique ....................................................................................................................................33

5.4.1 Généralités .........................................................................................................................................................................33

5.4.2 Mode opératoire utilisant les points de rupture ...............................................................................33

5.4.3 Mode opératoire utilisant des niveaux spécifiés de déformation .......................................34

5.4.4 Longueur de l’éprouvette ......................................................................................................................................36

5.4.5 Solution d’essai ..............................................................................................................................................................36

5.5 Marquage ..................................................................................................................................................................................................36

6 Raccords .....................................................................................................................................................................................................................36

6.1 Tous types.................................................................................................................................................................................................36

6.1.1 Généralités .........................................................................................................................................................................36

6.1.2 Série de diamètre .........................................................................................................................................................36

6.1.3 Pression nominale (PN) ..........................................................................................................................................37

6.1.4 Rigidité nominale (SN) ............................................................................................................................................37

6.1.5 Type de raccord .............................................................................................................................................................37

6.1.6 Caractéristiques mécaniques des raccords ............................................................................................37

6.1.7 Étanchéité des raccords sur site ......................................................................................................................38

6.1.8 Dimensions ........................................................................................................................................................................38

6.2 Coudes .........................................................................................................................................................................................................38

6.2.1 Classification des coudes .......................................................................................................................................38

6.2.2 Dimensions et tolérance des coudes............................................................................................................38

6.3 Culottes .......................................................................................................................................................................................................42

6.3.1 Classification des culottes .....................................................................................................................................42

6.3.2 Dimensions et tolérances des culottes .......................................................................................................42

6.4 Réductions ...............................................................................................................................................................................................45

6.4.1 Classification des réductions ..............................................................................................................................45

6.4.2 Dimensions et tolérances des réductions ................................................................................................45

6.5 Selles sans pression .........................................................................................................................................................................47

6.5.1 Classification des selles ...........................................................................................................................................47

6.5.2 Dimensions des selles et tolérances associées....................................................................................48

6.6 Brides ...........................................................................................................................................................................................................48

6.6.1 Classification des brides .........................................................................................................................................48

6.6.2 Dimensions et tolérances des raccordements .....................................................................................49

6.7 Marquage ..................................................................................................................................................................................................51

7 Performance de l’assemblage ..............................................................................................................................................................51

7.1 Généralités ...............................................................................................................................................................................................51

7.1.1 Interchangeabilité ........................................................................................................................................................51

7.1.2 Exigences .............................................................................................................................................................................51

7.1.3 Température d’essai ...................................................................................................................................................52

7.1.4 Tubes et assemblages sans pression ...........................................................................................................52

7.1.5 Dimensions ........................................................................................................................................................................52

7.2 Assemblages flexibles ....................................................................................................................................................................52

7.2.1 Généralités .........................................................................................................................................................................52

7.2.2 Retrait admissible maximal .................................................................................................................................52

7.2.3 Déviation angulaire admissible maximale ..............................................................................................52

7.2.4 Assemblages flexibles non résistants aux effets de fond avec bagues

d'étanchéité en élastomère ..................................................................................................................................52

7.2.5 Assemblages flexibles résistants aux effets de fond avec bagues

d'étanchéité en élastomère ..................................................................................................................................53

7.3 Assemblages rigides ........................................................................................................................................................................53

7.3.1 Assemblages enrobés ou scellés ......................................................................................................................53

7.3.2 Assemblages à brides boulonnées .................................................................................................................54

7.4 Marquage ..................................................................................................................................................................................................55

Annexe A (normative) Principes utilisés pour établir les exigences de conception en

fonction des essais de régression et de la prise en compte de la variabilité du produit ........56

Bibliographie ...........................................................................................................................................................................................................................61

iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 23856:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ foreword .html.

Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en

matières plastiques pour le transport des fluides, sous-comité SC 6, Tubes et raccords en matières plastiques

renforcées pour toutes applications, en collaboration avec le Comité technique CEN/TC 155, Systèmes de

canalisations et de gaines en plastiques du Comité européen de normalisation (CEN), conformément à

l'accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Cette premième édition annule et remplace l’ISO 10639:2017 (deuxième édition) et l’ISO 10639:2018

(deuxième édition), qui ont fait l'objet d'une révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— documents combinés;
— modifications rédactionnelles dans l'ensemble.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/FDIS 23856:2020(F)
Introduction

Cette norme système a été élaborée par la fusion des normes ISO 10639, ISO 10467 ainsi que EN 1796 et

EN 14364. Ces normes étant presque identiques, hormis les exigences relatives à la résistance chimique

des canalisations d'assainissement d’une part, et l’absence d’impact négatif sur la qualité de l’eau des

canalisations d’eau potable d’autre part, il a été décidé qu'il serait avantageux pour les utilisateurs de

pouvoir se référer à un seul document, indépendamment de l’application ou de la région.

Le contenu du présent document est résumé comme suit:

L’Article 4 spécifie les aspects généraux pour les systèmes de canalisations en PRV UP destinés à être

utilisés dans le domaine des branchements et collecteurs d’assainissement avec ou sans pression.

L’Article 5 spécifie les caractéristiques des tubes en PRV UP avec ou sans agrégats et/ou charges. Les

tubes peuvent avoir un revêtement en thermoplastique ou résine thermodurcissable. L’Article 5 spécifie

également les paramètres d’essai pour les méthodes d’essai mentionnées dans le présent document.

Pour les tubes destinés à des applications d’assainissement, la résistance aux attaques chimiques est

indiquée au 5.4. Pour les autres applications, les exigences du 5.3.4 s’appliquent.

L’Article 6 spécifie les caractéristiques des raccords en PRV UP, avec ou sans revêtement en

thermoplastique ou résine thermodurcissable, destinés à être utilisés dans le domaine des

branchements et collecteurs d’assainissement. L’Article 6 spécifie les exigences en matière de

dimensions et de performances pour les coudes, les culottes, les réducteurs, les selles et les adaptateurs

à brides. L’Article 6 couvre les exigences visant à prouver la conception structurelle des raccords. Il

s’applique aux raccords fabirqués à l’aide de l’une des techniques suivantes:
— fabrication à partir de tubes droits;
— moulage par
1) enroulement filamentaire,
2) enroulement de bande,
3) moulage au contact, et
4) moulage par compression à chaud ou froid.

L’Article 7 s’applique aux assemblages à utiliser dans les systems de canalisations en PRV UP, qu’ils

soient enterrés ou non.Il couvre les exigences visant à prouver la conception de l’assemblage. L’Article 7

spécifie les exigences de performance des essais de type pour les assemblages suivants en fonction de

la pression nominale déclarée de la canalisation ou du système:

a) assemblages mâle-femelle (y compris à double emboîture) ou assemblage mécanique;

b) assemblages mâle-femelle verrouillés;
c) assemblages scellés ou enrobés;
d) assemblages à brides boulonnées.
vi © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 23856:2020(F)
Systèmes de canalisations en matières plastiques pour
l'alimentation en eau, les branchements et les collecteurs
d'assainissement avec ou sans pression — Systèmes en
plastiques thermodurcissables renforcés de verre (PRV) à
base de résine de polyester non saturé (UP)
1 Domaine d'application

Le présent document spécifie les propriétés des composants d'un système de canalisations en

plastique thermodurcissable renforcé de verre (PRV) à base de résine de polyester non saturé (UP). Il

convient à tous les types d'alimentation en eau, de drainage et d'assainissement avec ou sans pression.

Les types d'alimentation en eau comprennent, mais sans s'y limiter, l'eau brute, l'irrigation, l'eau de

refroidissement, l'eau potable, l'eau salée, l'eau de mer, les conduites forcées des centrales électriques,

les usines de traitement et autres applications à base d'eau. Le présent document s'applique aux

systèmes de canalisations en PRV UP, avec assemblages flexibles ou rigides avec ou sans capacité de

résistance aux effets de fond, principalement destinés à être utilisés dans des installations enterrées

directes.

NOTE 1 Pour les besoins du présent document, le terme résine polyester (UP) comprend également les résines

vinyl-ester (VE).

NOTE 2 Les systèmes de canalisations conforment au présent document peuvent également être utilisés pour

des applications non-enterrées, sous réserve que l'influence de l'environnement et des supports soit prise en

considération dans la conception des tubes, raccords et assemblages.

NOTE 3 Le présent document est également applicable à d'autres installations, tel que la réhabilitation par

tubage glissant de canalisations existantes.

NOTE 4 Le présent document est également référencé dans l'ISO 25780, qui spécifie les exigences pour les

tubes en PRV utilisés pour l'installation par fonçage.

Les exigences relatives à la conception sous pression hydrostatique des tubes faisant référence au

présent document sont conformes aux exigences de l'ISO/TS 20656-1 et au principe général de fiabilité

des structures détaillé dans l'ISO 2394 et l'EN 1990. Ces Normes internationales fournissent des

procédures pour l'harmonisation des pratiques de conception et traitent de la probabilité de défaillance,

ainsi que des conséquen
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
