ISO 10545-16:2010

Ceramic tiles — Part 16: Determination of small colour differences

ISO 10545-16:2010 describes a method for utilizing colour measuring instruments for quantifying the small colour differences between plain coloured ceramic tiles, which are designed to be of uniform and consistent colour. It permits the specification of a maximum acceptable value, which depends only on the closeness of match and not on the nature of the colour difference.

Carreaux et dalles céramiques — Partie 16: Détermination de faibles différences de couleur

L'ISO 10545-16:2010 spécifie une méthode qui utilise des appareils de mesure de couleur pour quantifier de faibles différences de couleur entre carreaux céramiques de couleur unie, ces carreaux étant fabriqués pour être de couleur uniforme et comparable. Cette méthode permet de définir une valeur acceptable maximale qui dépend uniquement de la fidélité de la conformité de couleur et non de la nature de la différence de couleur. Les variations de couleur produites à des fins artistiques ne sont pas couvertes par l'ISO 10545-16:2010.

Keramične ploščice - 16. del: Ugotavljanje majhnih barvnih razlik

General Information

• Status: Published
• Publication Date: 25-Feb-2010
• ICS: 91.100.23 - Ceramic tiles
• Technical Committee: ISO/TC 189 - Ceramic tile
• Drafting Committee: ISO/TC 189 - Ceramic tile
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 17-Jul-2022
• Ref Project: oSIST ISO 10545-16:2009 - Ceramic tiles - Part 16: Determination of small colour differences

Relations

• Revises: ISO 10545-16:1999 - Ceramic tiles — Part 16: Determination of small colour differences
• Effective Date: 11-Sep-2008

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10545-16
Second edition
2010-03-15


Ceramic tiles —
Part 16:
Determination of small colour differences
Carreaux et dalles céramiques —
Partie 16: Détermination de faibles différences de couleur





Reference number
ISO 10545-16:2010(E)
©
ISO 2010

---------------------- Page: 1 ----------------------
ISO 10545-16:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2010 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 10545-16:2010(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10545-16 was prepared by Technical Committee ISO/TC 189, Ceramic tile.
This second edition cancels and replaces the first edition (ISO 10545-16:1999), 3.5 and 7.2 of which have
been technically revised.
ISO 10545 consists of the following parts, under the general title Ceramic tiles:
⎯ Part 1: Sampling and basis for acceptance
⎯ Part 2: Determination of dimensions and surface quality
⎯ Part 3: Determination of water absorption, apparent porosity, apparent relative density and bulk density
⎯ Part 4: Determination of modulus of rupture and breaking strength
⎯ Part 5: Determination of impact resistance by measurement of coefficient of restitution
⎯ Part 6: Determination of resistance to deep abrasion for unglazed tiles
⎯ Part 7: Determination of resistance to surface abrasion for glazed tiles
⎯ Part 8: Determination of linear thermal expansion
⎯ Part 9: Determination of resistance to thermal shock
⎯ Part 10: Determination of moisture expansion
⎯ Part 11: Determination of crazing resistance for glazed tiles
⎯ Part 12: Determination of frost resistance
⎯ Part 13: Determination of chemical resistance
⎯ Part 14: Determination of resistance to stains
⎯ Part 15: Determination of lead and cadmium given off by glazed tiles
⎯ Part 16: Determination of small colour differences
© ISO 2010 – All rights reserved iii

---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 10545-16:2010(E)

Ceramic tiles —
Part 16:
Determination of small colour differences
1 Scope
This part of ISO 10545 describes a method for utilizing colour measuring instruments for quantifying the small
colour differences between plain coloured ceramic tiles, which are designed to be of uniform and consistent
colour. It permits the specification of a maximum acceptable value, which depends only on the closeness of
match and not on the nature of the colour difference.
This part of ISO 10545 is not applicable to colour variations produced for artistic purposes.
NOTE This test is applicable only when small colour differences between plain coloured tiles are important in a
specification or by agreement.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 105-J03:2009, Textiles — Tests for colour fastness — Part J03: Calculation of colour differences
CIE 015:2004, Colorimetry
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
chroma
attribute of colour that is defined as deviation from grey of the same lightness
NOTE The more a colour deviates from grey, the higher the chroma.
3.2
lightness
parameter that relates the colour to a continuous grey scale between white and black
© ISO 2010 – All rights reserved 1

---------------------- Page: 4 ----------------------
ISO 10545-16:2010(E)
3.3
CIE 1976 L*a*b* value
CIELAB value
value calculated from the measured spectral reflectance curves given in CIE 015:2004
1)
NOTE 1 CIE stands for “Commission internationale de l'éclairage” .
NOTE 2 For more information about spectral reflectance curves, see ISO 23603/CIE S 012. More details on the
CIE 1976 L*a*b* colour space can be found in ISO 11664-4/CIE S 014.
3.4
CMC colour difference
∆E
cmc
set of colour difference equations utilizing CIELAB (∆L*, ∆C* , ∆H* ) values, calculated between a test
ab ab
specimen and a reference standard, to determine the ellipsoidal boundary
...

NORME ISO
INTERNATIONALE 10545-16
Deuxième édition
2010-03-15



Carreaux et dalles céramiques —
Partie 16:
Détermination de faibles différences de
couleur
Ceramic tiles —
Part 16: Determination of small colour differences





Numéro de référence
ISO 10545-16:2010(F)
©
ISO 2010

---------------------- Page: 1 ----------------------
ISO 10545-16:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2010 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10545-16:2010(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10545-16 a été élaborée par le comité technique ISO/TC 189, Carreaux en céramique.
Cette deuxième édition annule et remplace la première édition (ISO 10545-16:1999), dont les
paragraphes 3.5 et 7.2 ont fait l'objet d'une révision technique.
L'ISO 10545 comprend les parties suivantes, présentées sous le titre général Carreaux et dalles céramiques:
⎯ Partie 1: Échantillonnage et conditions de réception
⎯ Partie 2: Détermination des caractéristiques dimensionnelles et de la qualité de surface
⎯ Partie 3: Détermination de l'absorption d'eau, de la porosité ouverte, de la densité relative apparente et
de la masse volumique globale
⎯ Partie 4: Détermination de la résistance à la flexion et de la force de rupture
⎯ Partie 5: Détermination de la résistance au choc par mesurage du coefficient de restitution
⎯ Partie 6: Détermination de la résistance à l'abrasion profonde pour les carreaux non émaillés
⎯ Partie 7: Détermination de la résistance à l'abrasion de surface pour les carreaux et dalles émaillés
⎯ Partie 8: Détermination de la dilatation linéique d'origine thermique
⎯ Partie 9: Détermination de la résistance aux chocs thermiques
⎯ Partie 10: Détermination de la dilatation à l'humidité
⎯ Partie 11: Détermination de la résistance au tressaillage pour les carreaux émaillés
⎯ Partie 12: Détermination de la résistance au gel
⎯ Partie 13: Détermination de la résistance chimique
© ISO 2010 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10545-16:2010(F)

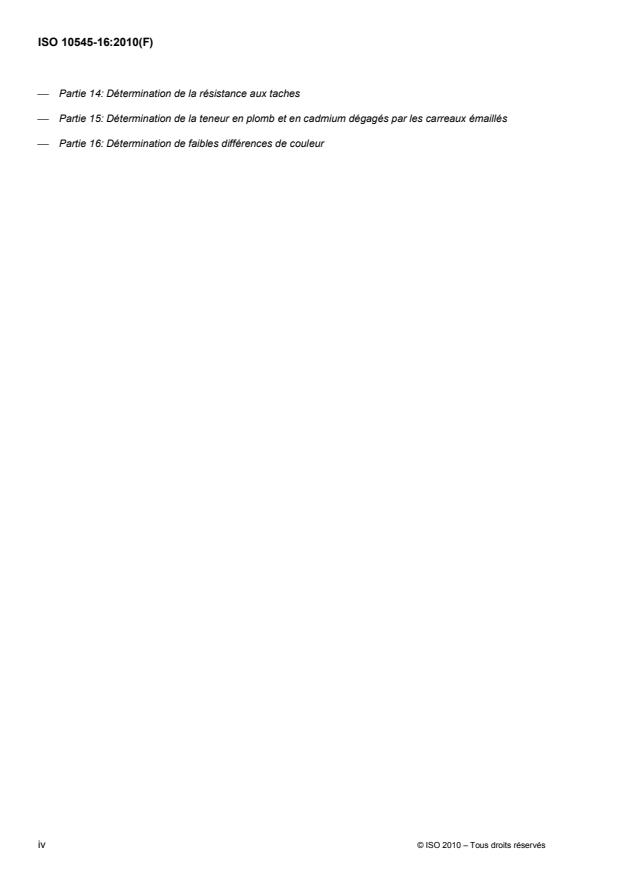

⎯ Partie 14: Détermination de la résistance aux taches
⎯ Partie 15: Détermination de la teneur en plomb et en cadmium dégagés par les carreaux émaillés
⎯ Partie 16: Détermination de faibles différences de couleur

iv © ISO 2010 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10545-16:2010(F)

Carreaux et dalles céramiques —
Partie 16:
Détermination de faibles différences de couleur
1 Domaine d'application
La présente partie de l'ISO 10545 spécifie une méthode qui utilise des appareils de mesure de couleur pour
quantifier de faibles différences de couleur entre carreaux céramiques de couleur unie, ces carreaux étant
fabriqués pour être de couleur uniforme et comparable. Cette méthode permet de définir une valeur
acceptable maximale qui dépend uniquement de la fidélité de la conformité de couleur et non de la nature de
la différence de couleur.
Les variations de couleur produites à des fins artistiques ne sont pas couvertes par la présente partie de
l'ISO 10545.
NOTE La présente méthode d'essai ne s'applique qu'au cas où de faibles différences de couleur entre carreaux de
couleur unie jouent un rôle important dans une spécification ou dans le cadre d'un accord.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 105-J03:2009, Textiles — Essais de solidité des teintures — Partie J03: Calcul des écarts de couleur
CIE 015:2004, Colorimetry (disponible en langue anglaise seulement)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
chroma
attribut d'une couleur défini comme l'écart par rapport au gris de même luminosité
NOTE Plus la couleur s'écarte du gris, plus la chroma est grande.
3.2
luminosité
paramètre reliant une couleur à une échelle continue de gris entre le blanc et le noir
© ISO 2010 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 10545-16:2010(F)
3.3
valeur L*a*b* CIE 1976
valeur CIELAB
valeur calculée à partir des courbes de réflectance spectrale mesurées, telles que données dans la
CIE 015:2004
1)
NOTE 1 CIE est le sigle de la «Commission internationale de l'éclairage ».
NOTE 2 Pour plus d'informations concernant les courbes de réflectance spectrale, voir l'ISO 23603/CIE S 012.
Davantage de détails sur l'espace chromatique L*a*b* CIE 1976 peuvent être trouvés dans l'ISO 11664-4/CIE S 014.
3.4
écart de couleur CMC
∆E
cmc
ensemble d'équations de
...

SLOVENSKI STANDARD
oSIST ISO/DIS 10545-16:2009
01-julij-2009
.HUDPLþQHSORãþLFHGHO8JRWDYOMDQMHPDMKQLKEDUYQLKUD]OLN
Ceramic tiles - Part 16: Determination of small colour differences
Carreaux et dalles céramiques - Partie 16: Détermination de faibles différences de
couleur
Ta slovenski standard je istoveten z: ISO/DIS 10545-16
ICS:
91.100.23 .HUDPLþQHSORãþLFH Ceramic tiles
oSIST ISO/DIS 10545-16:2009 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
oSIST ISO/DIS 10545-16:2009

---------------------- Page: 2 ----------------------
oSIST ISO/DIS 10545-16:2009
DRAFT INTERNATIONAL STANDARD ISO/DIS 10545-16
ISO/TC 189 Secretariat: ANSI
Voting begins on: Voting terminates on:
2008-12-01 2009-05-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION
Ceramic tiles —
Part 16:
Determination of small colour differences
Carreaux et dalles céramiques —
Partie 16: Détermination de faibles différences de couleur
[Revision of first edition (ISO 10545-16:1999)]
ICS 91.100.23

To expedite distribution, this document is circulated as received from the committee secretariat.
ISO Central Secretariat work of editing and text composition will be undertaken at publication
stage.
Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du
secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au
Secrétariat central de l'ISO au stade de publication.
THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE
REFERRED TO AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT, WITH THEIR COMMENTS, NOTIFICATION OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPORTING DOCUMENTATION.
©
International Organization for Standardization, 2008

---------------------- Page: 3 ----------------------
oSIST ISO/DIS 10545-16:2009
ISO/DIS 10545-16
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall
not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the
unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
Copyright notice
This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as permitted
under the applicable laws of the user's country, neither this ISO draft nor any extract from it may be
reproduced, stored in a retrieval system or transmitted in any form or by any means, electronic, photocopying,
recording or otherwise, without prior written permission being secured.
Requests for permission to reproduce should be addressed to either ISO at the address below or ISO's
member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
©
ii ISO 2008 – All rights reserved

---------------------- Page: 4 ----------------------
oSIST ISO/DIS 10545-16:2009
ISO/CD 10545-16
Contents Page
Foreword . iv
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Definitions . 1
3.1 Chroma . 1
3.2 Lightness . 1
3.3 CIE 1976 L* a* b* (CIELAB) values. 1
3.4 CMC colour difference, ∆E . 2
cmc
3.5 Commercial factor, cf . 2
4 Principle . 2
5 Test equipment . 2
6 Procedure . 2
6.1 Test specimens . 2
6.1.1 Reference specimen . 2
6.1.2 Test specimen . 2
6.1.3 Preparation . 3
6.2 Test procedure . 3
7 Calculations and interpretation of results . 3
7.1 Calculations . 3
7.1.1 CIELAB values . 3
7.1.2 CMC colour differences . 3
7.1.3 ∆E values . 3
cmc
7.2 Interpretation of results . 3
8 Test report . 3

© ISO 2008 – All rights reserved iii

---------------------- Page: 5 ----------------------
oSIST ISO/DIS 10545-16:2009
ISO/CD 10545-16
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10545-16 was prepared by Technical Committee ISO/TC 189, Ceramic Tiles
This second edition cancels and replaces the first edition, subclause(s) 3.5 and 7.2 which have be
...
