Short machine taps and hand taps

ISO 529:2017 specifies the general dimensions of short machine taps and hand taps. These dimensions, established as functions of the thread diameter and pitch, are the following: - length of thread (maximum); - overall length; - shank diameter and dimensions of driving square; - dimensions of the connecting portion between the shank and threaded part. ISO 529:2017 is applicable to taps intended for cutting the following threads: a) ISO metric threads: - coarse pitch; - fine pitch; b) ISO inch threads: - "Unified Coarse" series (UNC) and "Unified Fine" series (UNF); c) Inch threads, non-recommended: - "British Standard Whitworth" (BSW) and "British Standard Fine" (BSF); - "British Association" (BA). NOTE 1 The overall length, thread length and diameters of shank for taps whose thread diameter and pitch are not listed in tables are given in Table A.1. NOTE 2 Annex B gives an abstract from ISO 237 for shank diameters and size of driving squares, for information. NOTE 3 Technical specifications for taps covered by this document (including marking) are given in ISO 8830.

Tarauds courts à machine et à main

ISO 529:2017 spécifie les dimensions générales des tarauds courts à machine et à main. Ces dimensions, établies en fonction du diamètre et du pas de filetage, sont les suivantes: - longueur filetée (maximale); - longueur totale; - diamètre de queue et dimensions du carré d'entraînement; - dimensions de raccordement entre la queue et la partie taillée. ISO 529:2017 est applicable aux tarauds destinés à l'exécution des filetages suivants: a) Filetages métriques ISO: - à pas gros; - à pas fins. b) Filetages ISO en inches: - série «Unified coarse» (UNC) et série «Unifies fine» (UNF). c) filetages en inches, non recommandés: - «British Standard Whitworth» (BSW) et «British Standard Fine» (BSF); - «British Association» (BA). NOTE 1 Les valeurs des longueurs totales et taillées et des diamètres de queue des tarauds dont le diamètre et le pas ne figurent pas dans les tableaux sont donnés dans le Tableau A.1. NOTE 2 L'Annexe B donne, pour information, un extrait de l'ISO 237 concernant les diamètres de queue et les dimensions des carrés d'entraînement. NOTE 3 Les spécifications techniques des tarauds faisant l'objet du présent document (comprenant le marquage) sont donnés dans l'ISO 8830.

General Information

Status
Published
Publication Date
05-Mar-2017
Current Stage
9093 - International Standard confirmed
Completion Date
31-Oct-2022
Ref Project

RELATIONS

Effective Date
04-Nov-2015

Buy Standard

Standard
ISO 529:2017 - Short machine taps and hand taps
English language
26 pages
sale 15% off
Preview
sale 15% off
Preview
Standard

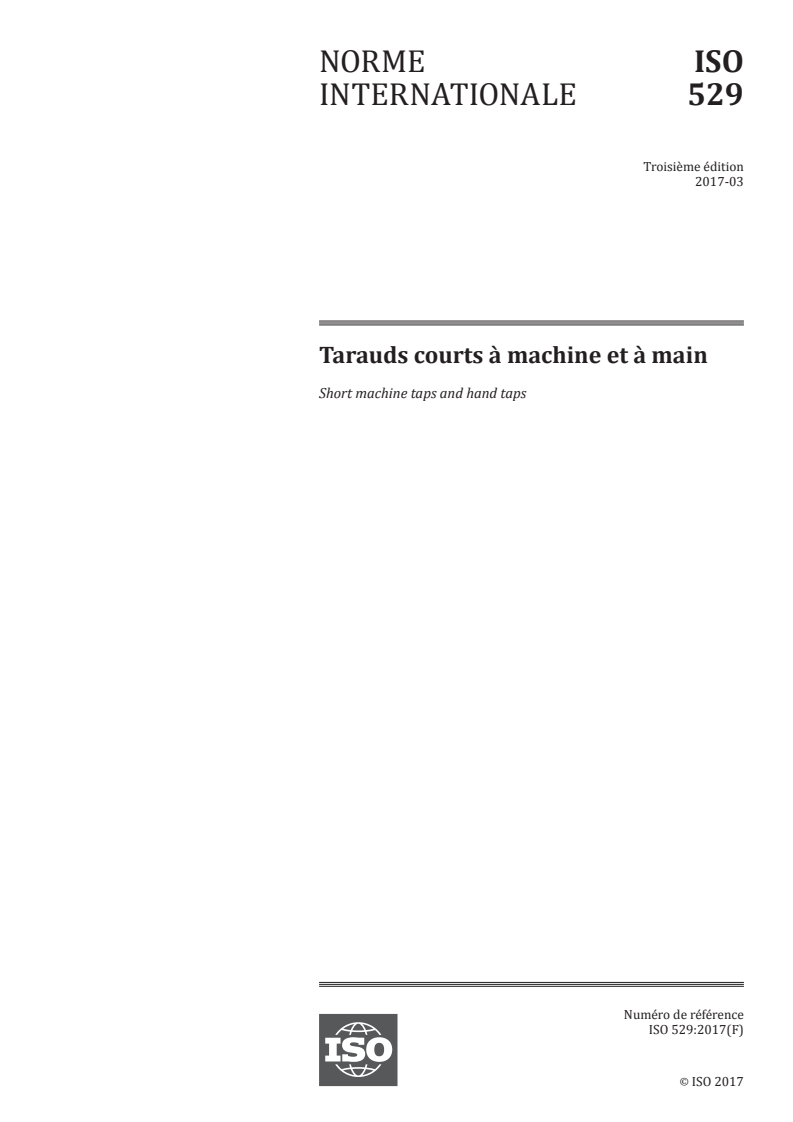

ISO 529:2017 - Tarauds courts a machine et a main
French language
26 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

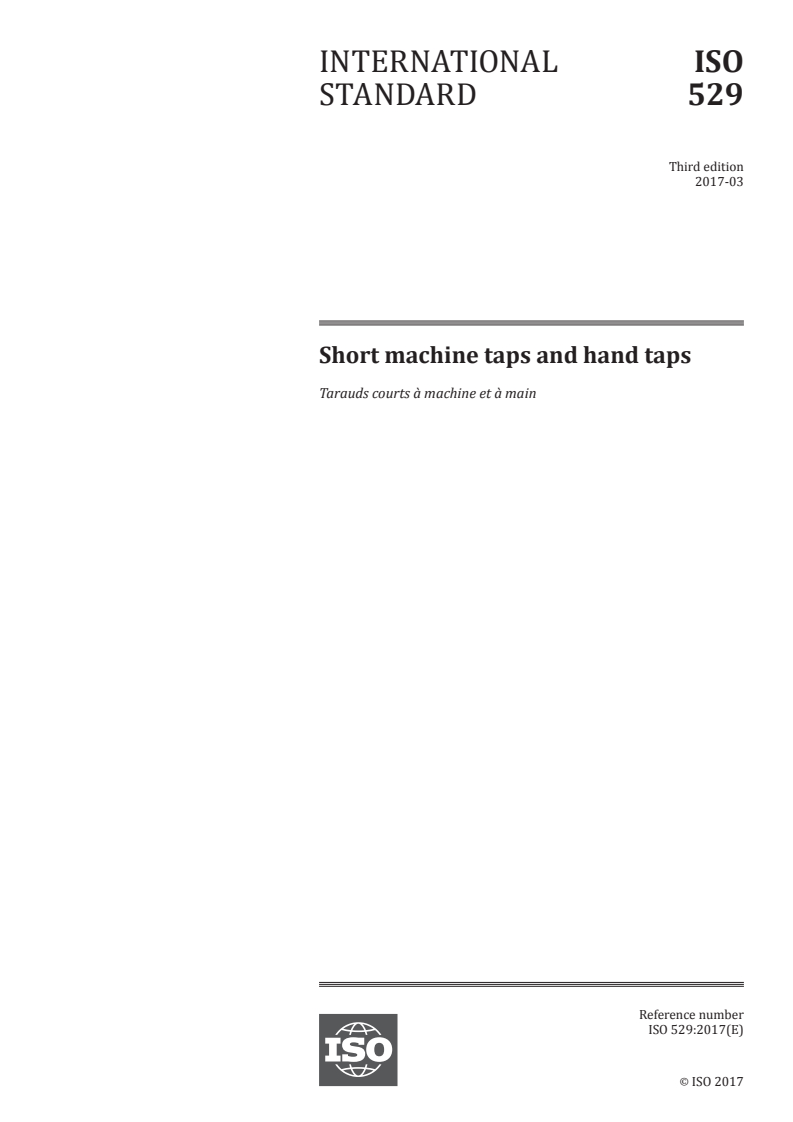

INTERNATIONAL ISO
STANDARD 529
Third edition
2017-03
Short machine taps and hand taps
Tarauds courts à machine et à main
Reference number
ISO 529:2017(E)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 529:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 529:2017(E)

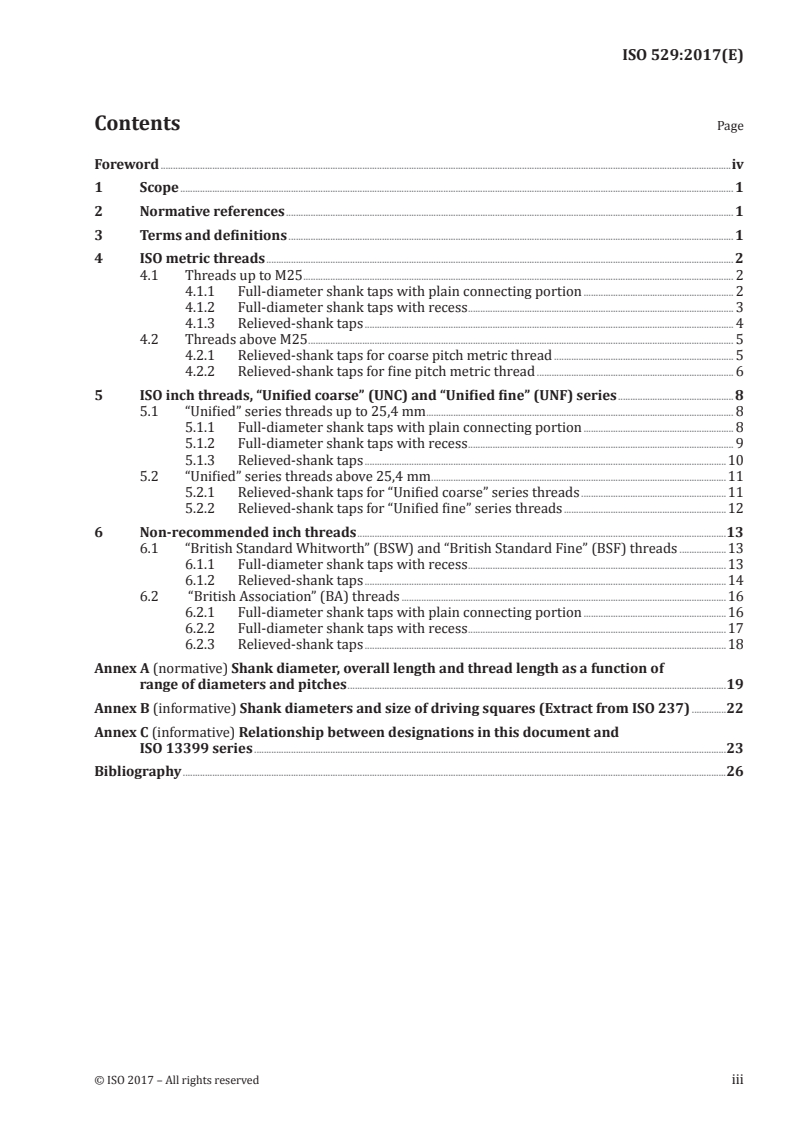

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 ISO metric threads .............................................................................................................................................................................................. 2

4.1 Threads up to M25 ............................................................................................................................................................................... 2

4.1.1 Full-diameter shank taps with plain connecting portion ............................................................. 2

4.1.2 Full-diameter shank taps with recess ............................................................................................................ 3

4.1.3 Relieved-shank taps ...................................................................................................................................................... 4

4.2 Threads above M25 ............................................................................................................................................................................. 5

4.2.1 Relieved-shank taps for coarse pitch metric thread ......................................................................... 5

4.2.2 Relieved-shank taps for fine pitch metric thread ................................................................................ 6

5 ISO inch threads, “Unified coarse” (UNC) and “Unified fine” (UNF) series ...............................................8

5.1 “Unified” series threads up to 25,4 mm ............................................................................................................................. 8

5.1.1 Full-diameter shank taps with plain connecting portion ............................................................. 8

5.1.2 Full-diameter shank taps with recess ............................................................................................................ 9

5.1.3 Relieved-shank taps ...................................................................................................................................................10

5.2 “Unified” series threads above 25,4 mm ........................................................................................................................11

5.2.1 Relieved-shank taps for “Unified coarse” series threads ...........................................................11

5.2.2 Relieved-shank taps for “Unified fine” series threads ..................................................................12

6 Non-recommended inch threads ......................................................................................................................................................13

6.1 “British Standard Whitworth” (BSW) and “British Standard Fine” (BSF) threads ...................13

6.1.1 Full-diameter shank taps with recess .........................................................................................................13

6.1.2 Relieved-shank taps ...................................................................................................................................................14

6.2 “British Association” (BA) threads ....................................................................................................................................16

6.2.1 Full-diameter shank taps with plain connecting portion ..........................................................16

6.2.2 Full-diameter shank taps with recess .........................................................................................................17

6.2.3 Relieved-shank taps ...................................................................................................................................................18

Annex A (normative) Shank diameter, overall length and thread length as a function of

range of diameters and pitches ..........................................................................................................................................................19

Annex B (informative) Shank diameters and size of driving squares (Extract from ISO 237) ..............22

Annex C (informative) Relationship between designations in this document and

ISO 13399 series ................................................................................................................................................................................................23

Bibliography .............................................................................................................................................................................................................................26

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 529:2017(E)

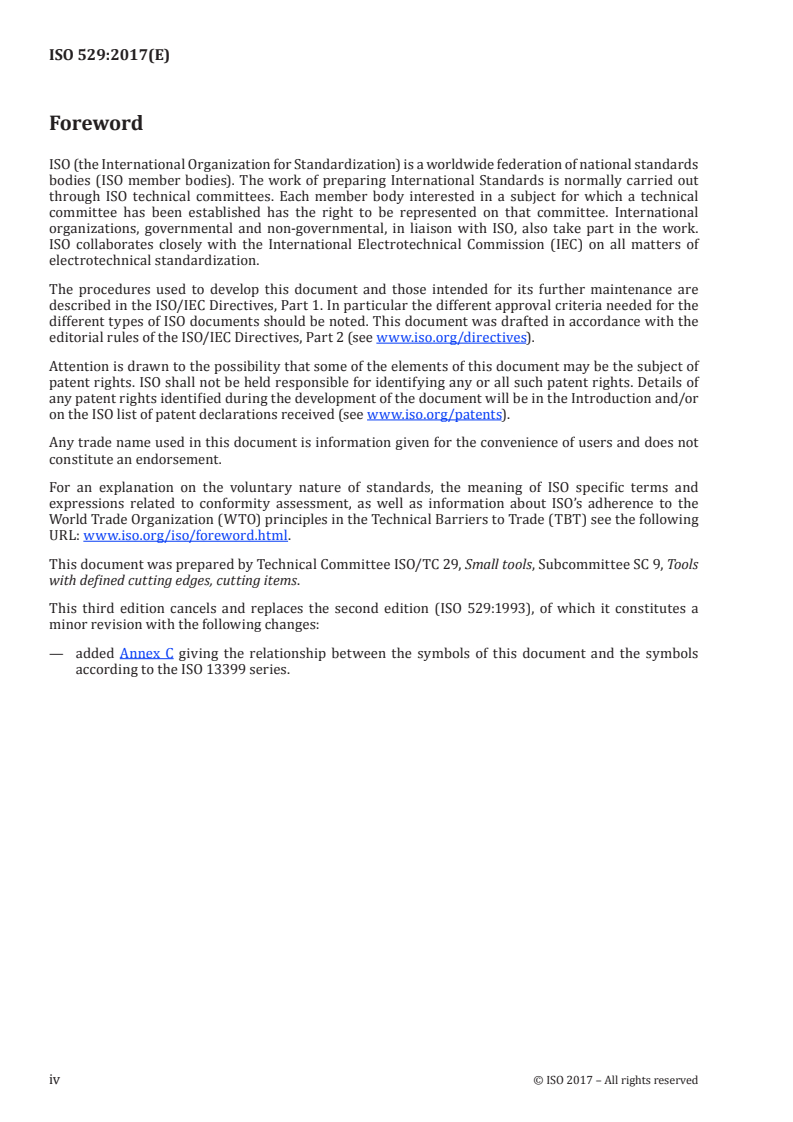

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO’s adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: w w w . i s o .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 9, Tools

with defined cutting edges, cutting items.

This third edition cancels and replaces the second edition (ISO 529:1993), of which it constitutes a

minor revision with the following changes:

— added Annex C giving the relationship between the symbols of this document and the symbols

according to the ISO 13399 series.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 529:2017(E)
Short machine taps and hand taps
1 Scope

This document specifies the general dimensions of short machine taps and hand taps. These dimensions,

established as functions of the thread diameter and pitch, are the following:
— length of thread (maximum);
— overall length;
— shank diameter and dimensions of driving square;
— dimensions of the connecting portion between the shank and threaded part.
This document is applicable to taps intended for cutting the following threads:
a) ISO metric threads:
— coarse pitch;
— fine pitch;
b) ISO inch threads:
— “Unified Coarse” series (UNC) and “Unified Fine” series (UNF);
c) Inch threads, non-recommended:
— “British Standard Whitworth” (BSW) and “British Standard Fine” (BSF);
— “British Association” (BA).

NOTE 1 The overall length, thread length and diameters of shank for taps whose thread diameter and pitch

are not listed in tables are given in Table A.1.

NOTE 2 Annex B gives an abstract from ISO 237 for shank diameters and size of driving squares, for

information.

NOTE 3 Technical specifications for taps covered by this document (including marking) are given in ISO 8830.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 237, Rotating tools with parallel shanks — Diameters of shanks and sizes of driving squares

3 Terms and definitions
No terms and definitions are listed in this document.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 529:2017(E)
4 ISO metric threads
4.1 Threads up to M25
4.1.1 Full-diameter shank taps with plain connecting portion
Dimensions in millimetres
Designation Pitch Square
Coarse d d l L a l
1 2
Fine pitch Coarse Fine l
b c
pitch nom. h9 max. h16 h11 ±0,8
M1 M1 × 0,2 1
M1,1 M1,1 × 0,2 1,1 0,25 5,5 38,5 10
M1,2 M1,2 × 0,2 1,2
0,2
M1,4 M1,4 × 0,2 1,4 0,3 2,5 7 40 12 2 4
M1,6 M1,6 × 0,2 1,6
0,35 13
M1,8 M1,8 × 0,2 1,8 8 41
M2 M2 × 0,25 2 0,4 13,5
0,25
M2,2 M2,2 × 0,25 2,2
0,45 2,8 9,5 44,5 15,5 2,24 5
M2,5 M2,5 × 0,35 2,5 0,35
ll−
Manufacturers, if they wish, may increase the thread length to l + .

In accordance with ISO 237, tolerance h9 applies to precision shanks. For non-precision shanks, the tolerance is h11.

In accordance with ISO 237, the tolerance is enlarged to h12 when including errors of form of the square and of its

position in relation to the shank.
2 © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 529:2017(E)
4.1.2 Full-diameter shank taps with recess
Dimensions in millimetres
Designation Pitch Square
Coarse d d l L a l
1 2
Fine pitch Coarse Fine d l
2 3
b c
pitch nom. h9 max. h16 h11 ±0,8
M3 M3 × 0,35 3 0,5 3,15 11 48 2,12 18 2,5
0,35 5
M3,5 M3,5 × 0,3,5 3,5 0,6 3,55 50 2,5 20 2,8
M4 M4 × 0,5 4 0,7 4 13 2,8 3,15
53 21 6
M4,5 M4,5 × 0,5 4,5 0,75 4,5 3,15 3,55
0,5
M5 M5 × 0,5 5 0,8 5 16 58 3,55 25 4 7
— M5,5 × 0,5 5,5 — 5,6 17 62 4 26 4,5 7
M6 M6 × 0,75 6 6,3 4,5 5
1 0,75 19 66 30 8
M7 M7 × 0,75 7 7,1 5,3 5,6
M8 M8 × 1 8 8 6 35 6,3 9
1,25 22 72
M9 M9 × 1 9 1 9 7,1 36 7,1 10
M10 × 1
M10 10 1,5 10 24 80 7,5 39 8 11
M10 × 1,25 1,25

The recess of full diameter shank taps with recess is optional at the manufacturer’s discretion. If the recess is not

ll−
required, such taps shall have a thread length equal to l + .

In accordance with ISO 237, tolerance h9 applies to precision shanks. For non-precision shanks, the tolerance is h11.

In accordance with ISO 237, the tolerance is enlarged to h12 when including errors of form of the square and of its

position in relation to the shank.
© ISO 2017 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 529:2017(E)
4.1.3 Relieved-shank taps
Dimensions in millimetres
Designation Pitch Square
d d l L a l
1 2
Coarse pitch Fine pitch Coarse Fine
a b
nom. h9 max. h16 h11 ±0,8
M3 M3 × 0,35 3 0,5 2,24 11 48 1,8
0,35 4
M3,5 M3,5 × 0,3,5 3,5 0,6 2,5 50 2
M4 M4 × 0,5 4 0,7 3,15 13 2,5
53 5
M4,5 M4,5 × 0,5 4,5 0,75 3,55 2,8
0,5
M5 M5 × 0,5 5 0,8 16 58
4 3,15
— M5,5 × 0,5 5,5 — 17 62 6
M6 M6 × 0,75 6 4,5 3,55
1 0,75 19 66
M7 M7 × 0,75 7 5,6 4,5 7
M8 M8 × 1 8 6,3 5
1,25 22 72 8
M9 M9 × 1 9 1 7,1 5,6
M10 × 1
M10 10 24 80
M10 × 1,25 1,5 1,25 8 6,3 9
M11 — 11 — 25 85
M12 × 1,25 1,25
M12 12 1,75 9 29 89 7,1 10
M12 × 1,5 1,5
M14 × 1,25 1,25
M14 14
M14 × 1,5 11,2 30 95 9 12
— M15 × 1,5 15
M16 M16 × 1,5 16 1,5
12,5 32 102 10 13
— M17 × 1,5 17 —
M18 × 1,5
M18 18
M18 × 2 2
14 37 112 11,2 14
M20 × 1,5 1,5
M20 20 2,5
M20 × 2 2
M22 × 1,5 1,5
M22 22 16 38 118 12,5 16
M22 × 2 2

In accordance with ISO 237, tolerance h9 applies to precision shanks. For non-precision shanks, the tolerance is h11.

In accordance with ISO 237, the tolerance is enlarged to h12 when including errors of form of the square and of its

position in relation to the shank.
4 © ISO 2017 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 529:2017(E)
Designation Pitch Square
d d l L a l
1 2
Coarse pitch Fine pitch Coarse Fine
a b
nom. h9 max. h16 h11 ±0,8
M24 × 1,5 1,5
M24 24 3
M24 × 2 2
18 45 130 14 18
M25 × 1,5 1,5
— 25 —
M25 × 2 2

In accordance with ISO 237, tolerance h9 applies to precision shanks. For non-precision shanks, the tolerance is h11.

In accordance with ISO 237, the tolerance is enlarged to h12 when including errors of form of the square and of its

position in relation to the shank.
4.2 Threads above M25
4.2.1 Relieved-shank taps for coarse pitch metric thread
Dimensions in millimetres
Designation Pitch Square
d d l L a l
1 2
a b
nom. h9 max h16 h11 ±1,6
M27 27 3 45 135
20 16 20
M30 30 48 138
3,5
M33 33 22,4 51 151 18 22
M36 36 25 57 162 20 24
M39 39
28 60 170 22,4 26
M42 42
4,5
M45 45
31,5 67 187 25 28
M48 48
M52 52
35,5 70 200 28 31
M56 56
5,5
M60 60 76 221
40 31,5 34
M64 64 224
6 79
M68 68 45 234 35,5 38

In accordance with ISO 237, tolerance h9 applies to precision shanks. For non-precision shanks, the tolerance is h11.

In accordance with ISO 237, the tolerance is enlarged to h12 when including errors of form of the square and of its

position to the shank.
© ISO 2017 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 529:2017(E)
4.2.2 Relieved-shank taps for fine pitch metric thread
Dimensions in millimetres
Designation Pitch Square
d d l L a l
1 2
a b
nom. h9 max. h16 h11 ±1,6
M27 × 1,5 1,5
M27 × 2 2
M28 × 1,5 1,5
28 37 127
M28 × 2 2 20 16 20
M30 × 1,5 1,5
M30 × 2 30 2
M30 × 3 3 48 138
M32 × 1,5 1,5
M32 × 2 2
37 137
M33 × 1,5 1,5 22,4 18 22
M33 × 2 33 2
M33 × 3 3 51 151
M35 × 1,5 35
1,5
M36 × 1,5 39 144
25 20 24
M36 × 2 36 2
M36 × 3 3 57 162
M39 × 1,5 1,5
39 149
M39 × 2 39 2
M39 × 3 3 60 170
M40 × 1,5 1,5
39 149
M40 × 2 40 2
28 22,4 26
M40 × 3 3 60 170
M42 × 1,5 1,5
39 149
M42 × 2 2
M42 × 3 3
60 170
M42 × 4 4

In accordance with ISO 237, tolerance h9 applies to precision shanks. For non-precision shanks, the tolerance is h11.

In accordance with ISO 237, the tolerance is enlarged to h12 when including errors of form of the square and of its

position to the shank.
6 © ISO 2017 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 529:2017(E)
Designation Pitch Square
d d l L a l
1 2
a b
nom. h9 max. h16 h11 ±1,6
M45 × 1,5 1,5
45 165
M45 × 2 2
M45 × 3 3
67 187
M45 × 4 4
M48 × 1,5 1,5
45 165
M48 × 2 2 31,5 25 28
M48 × 3 3
67 187
M48 × 4 4
M50 × 1,5 1,5
45 165
M50 × 2 50 2
M50 × 3 3 67 187
M52 × 1,5 1,5
45 175
M52 × 2 2
M52 × 3 3
70 200
M52 × 4 4
M55 × 1,5 1,5
45 175
M55 × 2 2
55 35,5 28 31
M55 × 3 3
70 200
M55 × 4 4
M56 × 1,5 1,5
45 175
M56 × 2 2
M56 × 3 3
70 200
M56 × 4 4
M70 × 6 70
M72 × 6 72 45 79 234 35,5 38
M75 × 6 75
M76 × 6 76
83 258
M80 × 6 80 6
50 40 42
M85 × 6 85
86 261
M90 × 6 90
M95 × 6 95
56 89 279 45 46
M100 × 6 100

In accordance with ISO 237, tolerance h9 applies to precision shanks. For non-precision shanks, the tolerance is h11.

In accordance with ISO 237, the tolerance is enlarged to h12 when including errors of form of the square and of its

position to the shank.
© ISO 2017 – All rights reserved 7
---------------------- Page: 11 ----------------------
ISO 529:2017(E)
5 ISO inch threads, “Unified coarse” (UNC) and “Unified fine” (UNF) series
5.1 “Unified” series threads up to 25,4 mm
5.1.1 Full-diameter shank taps with plain connecting portion
Dimensions in millimetres
Pitch
Designation Square
d d l L a l
1 2
UNC UNF UNC UNF l
b c
nom. h9 max. h16 h11 ±0,8
— No.0–80-UNF 1,524 — 0,318 13
2,5 8 41 2 4
No.1–64-UNC No.1–72-UNF 1,854 0,397 0,353 13,5
No.2–56-UNC No.2–64-UNF 2,184
...

NORME ISO
INTERNATIONALE 529
Troisième édition
2017-03
Tarauds courts à machine et à main
Short machine taps and hand taps
Numéro de référence
ISO 529:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 529:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 529:2017(F)

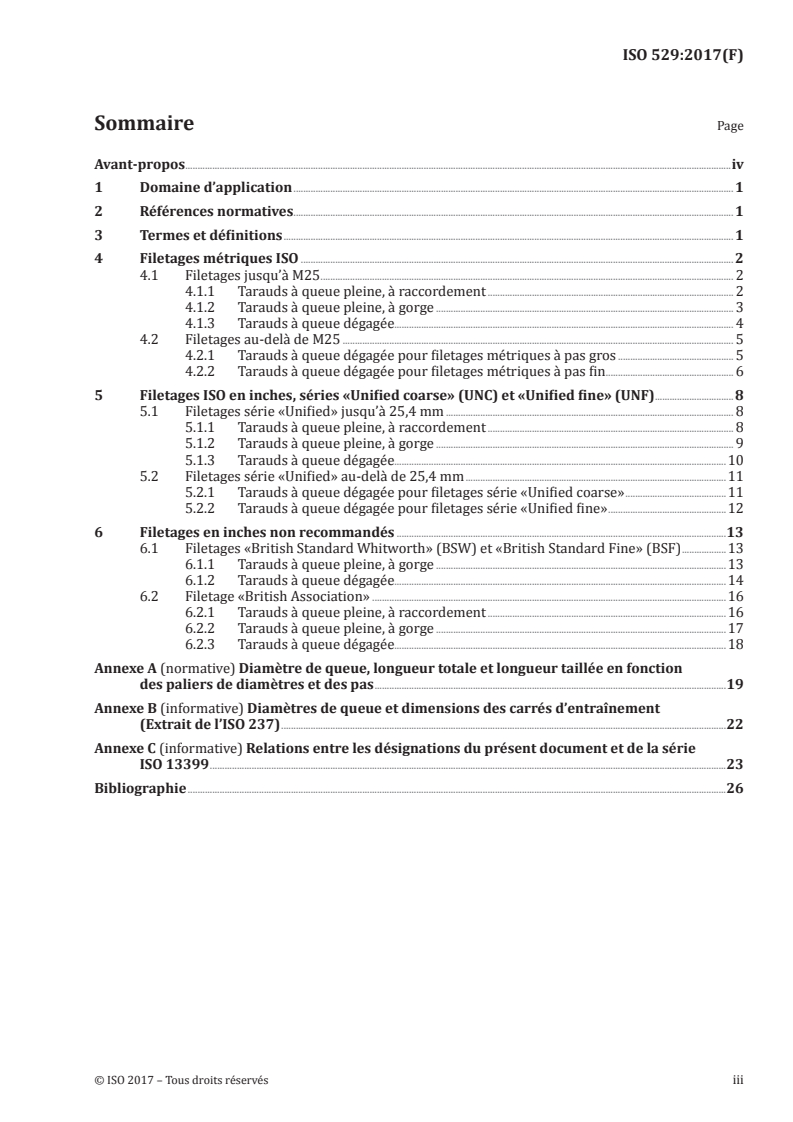

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Filetages métriques ISO ................................................................................................................................................................................ 2

4.1 Filetages jusqu’à M25 ........................................................................................................................................................................ 2

4.1.1 Tarauds à queue pleine, à raccordement .................................................................................................... 2

4.1.2 Tarauds à queue pleine, à gorge ......................................................................................................................... 3

4.1.3 Tarauds à queue dégagée.......................................................................................................................................... 4

4.2 Filetages au-delà de M25 ............................................................................................................................................................... 5

4.2.1 Tarauds à queue dégagée pour filetages métriques à pas gros ............................................... 5

4.2.2 Tarauds à queue dégagée pour filetages métriques à pas fin .................................................... 6

5 Filetages ISO en inches, séries «Unified coarse» (UNC) et «Unified fine» (UNF) ................................8

5.1 Filetages série «Unified» jusqu’à 25,4 mm ..................................................................................................................... 8

5.1.1 Tarauds à queue pleine, à raccordement .................................................................................................... 8

5.1.2 Tarauds à queue pleine, à gorge ......................................................................................................................... 9

5.1.3 Tarauds à queue dégagée.......................................................................................................................................10

5.2 Filetages série «Unified» au-delà de 25,4 mm ..........................................................................................................11

5.2.1 Tarauds à queue dégagée pour filetages série «Unified coarse» .........................................11

5.2.2 Tarauds à queue dégagée pour filetages série «Unified fine» ................................................12

6 Filetages en inches non recommandés ......................................................................................................................................13

6.1 Filetages «British Standard Whitworth» (BSW) et «British Standard Fine» (BSF) ..................13

6.1.1 Tarauds à queue pleine, à gorge ......................................................................................................................13

6.1.2 Tarauds à queue dégagée.......................................................................................................................................14

6.2 Filetage «British Association» ................................................................................................................................................16

6.2.1 Tarauds à queue pleine, à raccordement .................................................................................................16

6.2.2 Tarauds à queue pleine, à gorge ......................................................................................................................17

6.2.3 Tarauds à queue dégagée.......................................................................................................................................18

Annexe A (normative) Diamètre de queue, longueur totale et longueur taillée en fonction

des paliers de diamètres et des pas ...............................................................................................................................................19

Annexe B (informative) Diamètres de queue et dimensions des carrés d’entraînement

(Extrait de l’ISO 237) .....................................................................................................................................................................................22

Annexe C (informative) Relations entre les désignations du présent document et de la série

ISO 13399 ..................................................................................................................................................................................................................23

Bibliographie ...........................................................................................................................................................................................................................26

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 529:2017(F)

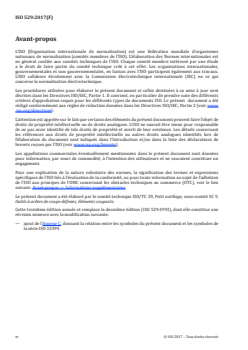

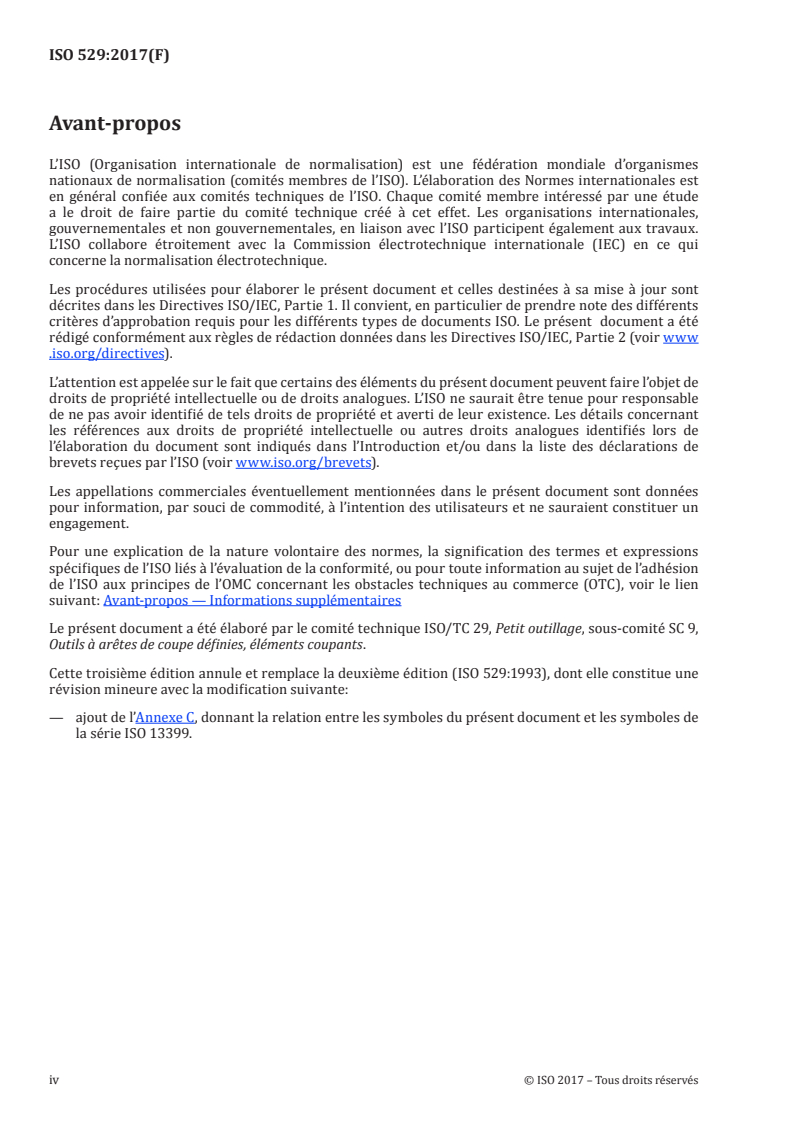

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien

suivant: Avant-propos — Informations supplémentaires

Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 9,

Outils à arêtes de coupe définies, éléments coupants.

Cette troisième édition annule et remplace la deuxième édition (ISO 529:1993), dont elle constitue une

révision mineure avec la modification suivante:

— ajout de l’Annexe C, donnant la relation entre les symboles du présent document et les symboles de

la série ISO 13399.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 529:2017(F)
Tarauds courts à machine et à main
1 Domaine d’application

Le présent document spécifie les dimensions générales des tarauds courts à machine et à main. Ces

dimensions, établies en fonction du diamètre et du pas de filetage, sont les suivantes:

— longueur filetée (maximale);
— longueur totale;
— diamètre de queue et dimensions du carré d’entraînement;
— dimensions de raccordement entre la queue et la partie taillée.

Le présent document est applicable aux tarauds destinés à l’exécution des filetages suivants:

a) Filetages métriques ISO:
— à pas gros;
— à pas fins.
b) Filetages ISO en inches:
— série «Unified coarse» (UNC) et série «Unifies fine» (UNF).
c) filetages en inches, non recommandés:
— «British Standard Whitworth» (BSW) et «British Standard Fine» (BSF);
— «British Association» (BA).

NOTE 1 Les valeurs des longueurs totales et taillées et des diamètres de queue des tarauds dont le diamètre et

le pas ne figurent pas dans les tableaux sont donnés dans le Tableau A.1.

NOTE 2 L’Annexe B donne, pour information, un extrait de l’ISO 237 concernant les diamètres de queue et les

dimensions des carrés d’entraînement.

NOTE 3 Les spécifications techniques des tarauds faisant l’objet du présent document (comprenant le

marquage) sont donnés dans l’ISO 8830.
2 Références normatives

Les documents de référence suivants sont indispensables pour l’application du présent document. Pour

les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition

du document de référence s’applique (y compris les éventuels amendements).

ISO 237, Outils tournants à queue cylindrique — Diamètres des queues et dimensions des carrés

d’entraînement
3 Termes et définitions
Aucun terme, aucune définition n’est listé(e) dans le présent document.
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 529:2017(F)

L’ISO et l’IEC maintiennent des bases de données terminologiques destinées à être utilisées dans le

cadre de la normalisation, aux adresses suivantes:
— IEC Electropedia: disponible sur http:// www .electropedia .org/

— ISO Plateforme de consultation en ligne: disponible sur https:// www .iso .org/ obp

4 Filetages métriques ISO
4.1 Filetages jusqu’à M25
4.1.1 Tarauds à queue pleine, à raccordement
Dimensions en millimètres
Désignation Pas Carré
d d l L a l
1 2
Pas gros Pas fin gros fin l
b c
nom. h9 max. h16 h11 ±0,8
M1 M1 × 0,2 1
M1,1 M1,1 × 0,2 1,1 0,25 5,5 38,5 10
M1,2 M1,2 × 0,2 1,2
0,2
M1,4 M1,4 × 0,2 1,4 0,3 2,5 7 40 12 2 4
M1,6 M1,6 × 0,2 1,6
0,35 13
M1,8 M1,8 × 0,2 1,8 8 41
M2 M2 × 0,25 2 0,4 13,5
0,25
M2,2 M2,2 × 0,25 2,2
0,45 2,8 9,5 44,5 15,5 2,24 5
M2,5 M2,5 × 0,35 2,5 0,35
ll−
Les fabricants qui le désirent peuvent augmenter la longueur filetée à l + .

Conformément à l’ISO 237, la tolérance h9 s’applique aux queues de précision; pour les queues sans précision, la

tolérance est h11.

Conformément à l’ISO 237, la tolérance est portée à h12 pour inclure les erreurs de forme du carré et de position par

rapport à la queue.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 529:2017(F)
4.1.2 Tarauds à queue pleine, à gorge
Dimensions en millimètres
Désignation Pas Carré
Pas d d l L a l
1 2
Pas fin gros Fin d l
2 3
b c
gros nom. h9 max. h16 h11 ±0,8
M3 M3 × 0,35 3 0,5 3,15 11 48 2,12 18 2,5
0,35 5
M3,5 M3,5 × 0,3,5 3,5 0,6 3,55 50 2,5 20 2,8
M4 M4 × 0,5 4 0,7 4 13 2,8 3,15
53 21 6
M4,5 M4,5 × 0,5 4,5 0,75 4,5 3,15 3,55
0,5
M5 M5 × 0,5 5 0,8 5 16 58 3,55 25 4 7
— M5,5 × 0,5 5,5 — 5,6 17 62 4 26 4,5 7
M6 M6 × 0,75 6 6,3 4,5 5
1 0,75 19 66 30 8
M7 M7 × 1 7 7,1 5,3 5,6
M8 M8 × 1 8 8 6 35 6,3 9
1,25 22 72
M9 M9 × 1 9 1 9 7,1 36 7,1 10
M10 × 1
M10 10 1,5 10 24 80 7,5 39 8 11
M10 × 1,25 1,25

La gorge de dégagement des tarauds à queue pleine est laissée à l’initiative du fabricant. Dans le cas où il n’y a pas de

ll−
gorge de dégagement, la longueur filetée de ces tarauds est égale à l + .

Conformément à l’ISO 237, la tolérance h9 s’applique aux queues de précision; pour les queues sans précision, la

tolérance est h11.

Conformément à l’ISO 237, la tolérance est portée à h12 pour inclure les erreurs de forme du carré et de position par

rapport à la queue.
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 529:2017(F)
4.1.3 Tarauds à queue dégagée
Dimensions en millimètres
Désignation Pas Carré
d d l L a l
1 2
Pas gros Pas fin gros fin
a b
nom. h9 max. h16 h11 ±0,8
M3 M3 × 0,35 3 0,5 2,24 11 48 1,8
0,35 4
M3,5 M3,5 × 0,3,5 3,5 0,6 2,5 50 2
M4 M4 × 0,5 4 0,7 3,15 13 2,5
53 5
M4,5 M4,5 × 0,5 4,5 0,75 3,55 2,8
0,5
M5 M5 × 0,5 5 0,8 16 58
4 3,15
— M5,5 × 0,5 5,5 — 17 62 6
M6 M6 × 0,75 6 4,5 3,55
1 0,75 19 66
M7 M7 × 0,75 7 5,6 4,5 7
M8 M8 × 1 8 6,3 5
1,25 22 72 8
M9 M9 × 1 9 1 7,1 5,6
M10 × 1
M10 10 24 80
M10 × 1,25 1,5 1,25 8 6,3 9
M11 — 11 — 25 85
M12 × 1,25 1,25
M12 12 1,75 9 29 89 7,1 10
M12 × 1,5 1,5
M14 × 1,25 1,25
M14 14
M14 × 1,5 11,2 30 95 9 12
— M15 × 1,5 15
M16 M16 × 1,5 16 1,5
12,5 32 102 10 13
— M17 × 1,5 17 —
M18 × 1,5
M18 18
M18 × 2 2
14 37 112 11,2 14
M20 × 1,5 1,5
M20 20 2,5
M20 × 2 2
M22 × 1,5 1,5
M22 22 16 38 118 12,5 16
M22 × 2 2

Conformément à l’ISO 237, la tolérance h9 s’applique aux queues de précision; pour les queues sans précision, la

tolérance est h11.

Conformément à l’ISO 237, la tolérance est portée à h12 pour inclure les erreurs de forme du carré et de position par

rapport à la queue.
4 © ISO 2017 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 529:2017(F)
Désignation Pas Carré
d d l L a l
1 2
Pas gros Pas fin gros fin
a b
nom. h9 max. h16 h11 ±0,8
M24 × 1,5 1,5
M24 24 3
M24 × 2 2
18 45 130 14 18
M25 × 1,5 1,5
— 25 —
M25 × 2 2

Conformément à l’ISO 237, la tolérance h9 s’applique aux queues de précision; pour les queues sans précision, la

tolérance est h11.

Conformément à l’ISO 237, la tolérance est portée à h12 pour inclure les erreurs de forme du carré et de position par

rapport à la queue.
4.2 Filetages au-delà de M25
4.2.1 Tarauds à queue dégagée pour filetages métriques à pas gros
Dimensions en millimètres
Désignation Pas Carré
d d l L a l
1 2
a b
nom. h9 max h16 h11 ±1,6
M27 27 3 45 135
20 16 20
M30 30 48 138
3,5
M33 33 22,4 51 151 18 22
M36 36 25 57 162 20 24
M39 39
28 60 170 22,4 26
M42 42
4,5
M45 45
31,5 67 187 25 28
M48 48
M52 52
35,5 70 200 28 31
M56 56
5,5
M60 60 76 221
40 31,5 34
M64 64 224
6 79
M68 68 45 234 35,5 38

Conformément à l’ISO 237, la tolérance h9 s’applique aux queues de précision; pour les queues sans précision, la

tolérance est h11.

Conformément à l’ISO 237, la tolérance est portée à h12 pour inclure les erreurs de forme du carré et de position par

rapport à la queue.
© ISO 2017 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 529:2017(F)
4.2.2 Tarauds à queue dégagée pour filetages métriques à pas fin
Dimensions en millimètres
Désignation Pas Carré
d d l L a l
1 2
a b
nom. h9 max. h16 h11 ±1,6
M27 × 1,5 1,5
M27 × 2 2
M28 × 1,5 1,5
28 37 127
M28 × 2 2 20 16 20
M30 × 1,5 1,5
M30 × 2 30 2
M30 × 3 3 48 138
M32 × 1,5 1,5
M32 × 2 2
37 137
M33 × 1,5 1,5 22,4 18 22
M33 × 2 33 2
M33 × 3 3 51 151
M35 × 1,5 35
1,5
M36 × 1,5 39 144
25 20 24
M36 × 2 36 2
M36 × 3 3 57 162
M39 × 1,5 1,5
39 149
M39 × 2 39 2
M39 × 3 3 60 170
M40 × 1,5 1,5
39 149
M40 × 2 40 2
28 22,4 26
M40 × 3 3 60 170
M42 × 1,5 1,5
39 149
M42 × 2 2
M42 × 3 3
60 170
M42 × 4 4

Conformément à l’ISO 237, la tolérance h9 s’applique aux queues de précision; pour les queues sans précision, la

tolérance est h11.

Conformément à l’ISO 237, la tolérance est portée à h12 pour inclure les erreurs de forme du carré et de position par

rapport à la queue.
6 © ISO 2017 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 529:2017(F)
Désignation Pas Carré
d d l L a l
1 2
a b
nom. h9 max. h16 h11 ±1,6
M45 × 1,5 1,5
45 165
M45 × 2 2
M45 × 3 3
67 187
M45 × 4 4
M48 × 1,5 1,5
45 165
M48 × 2 2 31,5 25 28
M48 × 3 3
67 187
M48 × 4 4
M50 × 1,5 1,5
45 165
M50 × 2 50 2
M50 × 3 3 67 187
M52 × 1,5 1,5
45 175
M52 × 2 2
M52 × 3 3
70 200
M52 × 4 4
M55 × 1,5 1,5
45 175
M55 × 2 2
55 35,5 28 31
M55 × 3 3
70 200
M55 × 4 4
M56 × 1,5 1,5
45 175
M56 × 2 2
M56 × 3 3
70 200
M56 × 4 4
M70 × 6 70
M72 × 6 72 45 79 234 35,5 38
M75 × 6 75
M76 × 6 76
83 258
M80 × 6 80 6
50 40 42
M85 × 6 85
86 261
M90 × 6 90
M95 × 6 95
56 89 279 45 46
M100 × 6 100

Conformément à l’ISO 237, la tolérance h9 s’applique aux queues de précision; pour les queues sans précision, la

tolérance est h11.

Conformément à l’ISO 237, la tolérance est portée à h12 pour inclure les erreurs de forme du carré et de position par

rapport à la queue.
© ISO 2017 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 529:2017(F)

5 Filetages ISO en inches, séries «Unified coarse» (UNC) et «Unified fine» (UNF)

5.1 Filetages série «Unified» jusqu’à 25,4 mm
5.1.1 Tarauds à queue pleine, à raccordement
Dimensions en millimètres
Pas
Désig
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
