Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15465
First edition
2004-03-15


Pipework — Stripwound metal hoses and
hose assemblies
Tuyauteries — Tuyaux et tuyauteries métalliques flexibles agrafés





Reference number
ISO 15465:2004(E)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 15465:2004(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2004 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 15465:2004(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references . 1
3 Terms and definitions. 1
4 Information to be supplied by the purchaser.1
5 Hose types . 2
6 Requirements . 3
6.1 Materials. 3
6.2 Hose dimensions . 4
6.3 Tensile strength . 5
6.4 Crush strength . 5
6.5 Temperature . 6
6.6 Pressure (for type DOP hose only) . 8
6.7 Assembly . 8
7 Type tests. 8
7.1 Tensile strength test . 8
7.2 Crush strength test . 9
7.3 Bend test. 10
7.4 Pressure test (for type DOP hose) . 11
8 Production tests — Pressure proof test (for type DOP hose) . 11
9 Designation. 11
10 Marking. 12
Bibliography . 13

© ISO 2004 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 15465:2004(E)

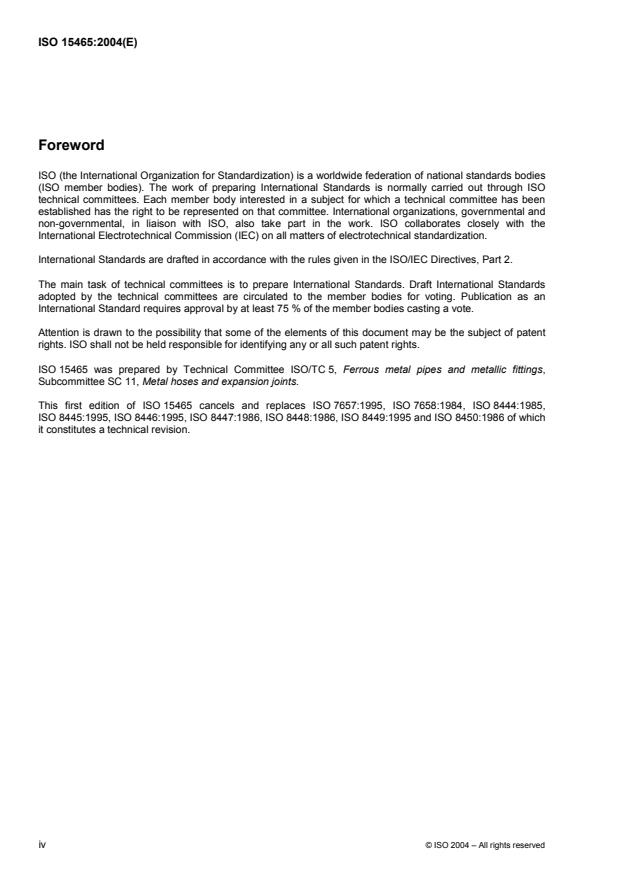

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15465 was prepared by Technical Committee ISO/TC 5, Ferrous metal pipes and metallic fittings,
Subcommittee SC 11, Metal hoses and expansion joints.
This first edition of ISO 15465 cancels and replaces ISO 7657:1995, ISO 7658:1984, ISO 8444:1985,
ISO 8445:1995, ISO 8446:1995, ISO 8447:1986, ISO 8448:1986, ISO 8449:1995 and ISO 8450:1986 of which
it constitutes a technical revision.
iv © ISO 2004 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 15465:2004(E)
Introduction
It was decided to produce an International Standard under the Vienna Agreement, on technical cooperation
between ISO and the European Committee for Standardization, CEN, in order to maintain one document. The
opportunity was taken to replace all existing stripwound standards into this single document and to reformat it
such that its layout is similar to the Internatioanl Standard for corrugated hose, ISO 10380. At the same time,
additional information has been included which was not available when the replaced standards were originally
produced.
This document is a base standard for stripwound metal hoses and hose assemblies for general purposes.

© ISO 2004 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 15465:2004(E)

Pipework — Stripwound metal hoses and hose assemblies
1 Scope
This International Standard specifies the requirements for the design, manufacture and testing of four principal
types of stripwound metal hose and hose assemblies, of which only one type is for pressure applications. The
four are: single overlap, unpacked and packed; double overlap, unpacked and packed, the last of these
having maximum allowable pressures of up to 40 bar.
These hoses and hose assemblies may be supplied in nominal sizes from DN 6 to DN 500 and may operate
at temperatures up to 600 °C dependent on materials of construction.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications
ISO 1634-1, Wrought copper and copper alloy plate, sheet and strip — Part 1: Technical conditions of delivery
for plate, sheet and strip for general purposes
ISO 2081, Metallic coatings — Electroplated coatings of zinc on iron or steel
ISO 6317, Hot-rolled carbon steel strip of commercial and drawing qualities
ISO 7369, Pipework — Metal hoses and hose assemblies — Vocabulary
ISO 9328-5, Steel plates and strips for pressure purposes — Technical delivery conditions — Part 5:
Austenitic steels
ISO 10380, Pipework — Corrugated metal hoses and hose assemblies
EN 10028-7, Flat products made of steels for pressure purposes — Part 7: Stainless steels
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 7369 apply.
4 Information to be supplied by the purchaser
4.1 The purchaser shall state the following in enquiries and orders
a) application;
b) nominal size and hose assembly length and whether measured in mid- or extended position;
© ISO 2004 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 15465:2004(E)
c) hose type;
d) maximum operating pressure;
e) temperature range;
f) materials;
g) type of fitting.
4.2 Dependent on the application the purchaser shall provide the following information
a) whether additional testing is required;
b) service life;
c) product to be conveyed;
d) product velocity;
e) any special information concerning choice of materials;
f) movement and/or vibration;
g) any additional requirements for cleaning and post test treatment;
h) requirements for test certificates;
i) if a coloured cover or other identification is required;
j) any special requirements for packaging;
k) requirements for user instructions.
5 Hose types
5.1 Type SOU: single overlap, unpacked — see Figure 1

Figure 1 — Cross-section of a type SOU, single overlap, unpacked hose

5.2 Type SOP: single overlap, packed — see Figure 2

Figure 2 — Cross-section of a type SOP, single overlap, packed hose
2 © ISO 2004 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 15465:2004(E)
5.3 Type DOU: double overlap, unpacked — see Figure 3

Figure 3 — Cross-Section of a type DOU, double overlap, unpacked hose
5.4 Type DOP: double overlap, packed — see Figure 4

Figure 4 — Cross-section of a type DOP, double overlap, packed hose
6 Requirements
6.1 Materials
6.1.1 General
The values of bend radii, and tensile and crush strengths for single overlap designs in protected carbon steel,
together with those for double overlap designs in protected carbon steel and stainless steel, shall be in
accordance with those given in Tables 1 to 3. If materials other than those given in 6.1.2 are used, the values
of the parameters given in Tables 1 to 3 shall be agreed between the manufacturer and the user.
6.1.2 Metal strips
Strips for the manufacture of stripwound metal hose shall be selected on the basis of their suitability for
fabrication e.g. cold forming, welding, etc. and for the conditions under which they will be used (see 4.1 and
4.2). Suitable materials are:
a) carbon steel strip (C/S) conforming to ISO 6317, either plain or protected. If the protection is galvanizing it
shall be either electro- or hot-dip. Other protections are permitted provided they meet the requirements of
ISO 2081;
b) austenitic or ferritic stainless steel strip (S/S) conforming to ISO 9328-5 or EN 10028-7;
c) bronze or brass strip (B/S) conforming to ISO 1634-1.
6.1.3 Packing
Suitable packing materials for full or limited leak-tightness include cotton, glass fibre, polyamine, polyester
either pure or in a mixture. Other suitable materials for limited leak-tightness include natural or synthetic
rubber or copper.
Packings shall not contain asbestos.
© ISO 2004 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 15465:2004(E)
6.2 Hose dimensions
6.2.1 Internal and external diameter
The minimum internal and maximum external
...

NORME ISO
INTERNATIONALE 15465
Première édition
2004-03-15



Tuyauteries — Tuyaux et tuyauteries
métalliques flexibles agrafés
Pipework — Stripwound metal hoses and hose assemblies





Numéro de référence
ISO 15465:2004(F)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 15465:2004(F)

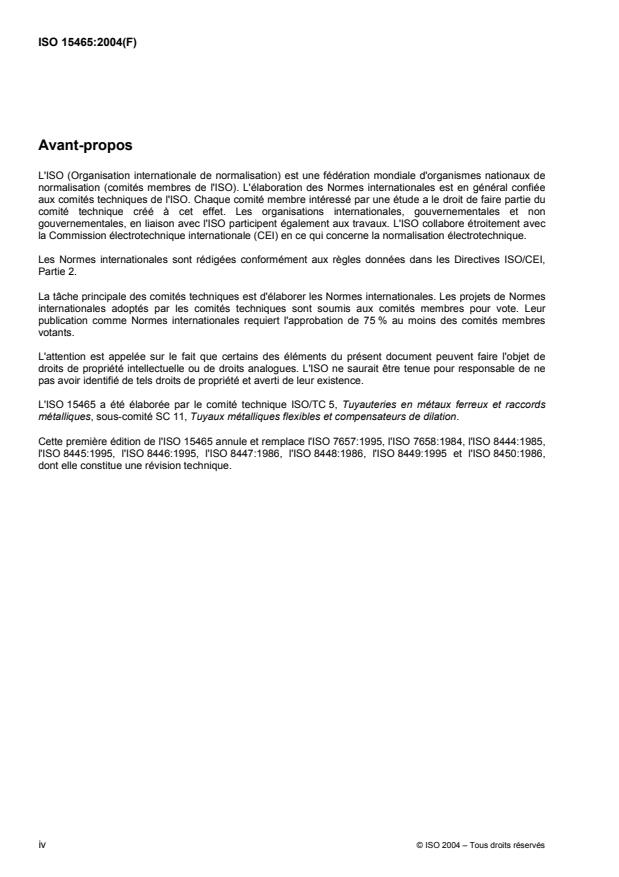

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2004 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 15465:2004(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 2
4 Informations à fournir par l'acheteur . 2
5 Types de tuyaux flexibles. 3
6 Prescriptions . 4
6.1 Matériaux. 4
6.2 Dimensions des tuyaux flexibles . 4
6.3 Résistance à la traction. 6
6.4 Résistance à l'écrasement extérieur. 7
6.5 Température . 8
6.6 Pression (pour les tuyaux flexibles de type DOP). 10
6.7 Assemblage . 10
7 Essais de type . 10
7.1 Essai de résistance à la traction . 10
7.2 Essai de résistance à l'écrasement extérieur . 11
7.3 Essai de courbure . 12
7.4 Essai sous pression (pour les tuyaux flexibles de type DOP) . 13
8 Essais de production — Pression d'épreuve (pour les tuyaux flexibles de type DOP). 13
9 Désignation. 13
10 Marquage . 14
Bibliographie . 15

© ISO 2004 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 15465:2004(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15465 a été élaborée par le comité technique ISO/TC 5, Tuyauteries en métaux ferreux et raccords
métalliques, sous-comité SC 11, Tuyaux métalliques flexibles et compensateurs de dilation.
Cette première édition de l'ISO 15465 annule et remplace l'ISO 7657:1995, l'ISO 7658:1984, l'ISO 8444:1985,
l'ISO 8445:1995, l'ISO 8446:1995, l'ISO 8447:1986, l'ISO 8448:1986, l'ISO 8449:1995 et l'ISO 8450:1986,
dont elle constitue une révision technique.
iv © ISO 2004 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 15465:2004(F)
Introduction
Il a été décidé d'élaborer une Norme internationale en application de l'Accord de coopération technique entre
l'ISO et le Comité européen de normalisation (CEN) (accord de Vienne) de manière à produire une seule
norme. Pour cette raison, toutes les normes existantes sur les tuyaux et tuyauteries métalliques flexibles
agrafés ont été remplacées et introduites dans la présente Norme internationale. À cette occasion, une remise
en forme a été faite pour suivre l'ISO 10380 traitant des tuyaux et tuyauteries métalliques flexibles onduleux.
En plus, des informations complémentaires non disponibles lors de l'élaboration des normes remplacées ont
été introduites.
La présente Norme internationale constitue une norme de base pour les tuyaux et tuyauteries métalliques
flexibles agrafés d'usage général.

© ISO 2004 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 15465:2004(F)

Tuyauteries — Tuyaux et tuyauteries métalliques flexibles
agrafés
1 Domaine d'application
La présente Norme internationale spécifie les exigences pour la conception, la fabrication et les essais des
quatre principaux types de tuyaux et tuyauteries métalliques flexibles agrafés, dont un seul type est destiné
aux applications sous pression. Les quatre types sont: agrafage simple, sans joint et avec joint, et agrafage
double, sans joint et avec joint, ce dernier type ayant des pressions maximales admissibles inférieures ou
égales à 40 bar.
Ces tuyaux et tuyauteries flexibles peuvent être fournis dans des diamètres nominaux de DN 6 à DN 500 et
peuvent être utilisés à des températures inférieures ou égales à 600 °C en fonction des matériaux de
fabrication.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
ISO 1634-1, Plaques, tôles et bandes en cuivre et en alliages de cuivre corroyés — Partie 1: Conditions
techniques de livraison des plaques, tôles et bandes pour usages généraux
ISO 2081, Revêtements métalliques — Dépôts électrolytiques de zinc sur fer ou acier
ISO 6317, Feuillards en acier au carbone laminés à chaud de qualités commerciale et pour emboutissage
ISO 7369, Tuyauteries — Tuyaux et tuyauteries métalliques flexibles — Vocabulaire
ISO 9328-5, Tôles et bandes en acier pour service sous pression — Conditions techniques de livraison —
Partie 5: Aciers austénitiques
ISO 10380, Tuyauteries — Tuyaux et tuyauteries métalliques flexibles onduleux
EN 10028-7, Produits plats en aciers pour appareils à pression — Partie 7: Aciers inoxydables
© ISO 2004 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 15465:2004(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 7369 s'appliquent.
4 Informations à fournir par l'acheteur
4.1 L'acheteur doit préciser dans les appels d'offre et les commandes, les informations suivantes:
a) l'application prévue;
b) le diamètre nominal et la longueur de la tuyauterie, et si cette longueur est mesurée en position médiane
ou en extension;
c) le type de tuyau flexible;
d) la pression maximale de fonctionnement;
e) la gamme de températures;
f) les matériaux;
g) le type de raccord.
4.2 En fonction de l'application, l'acheteur doit préciser
a) si des essais complémentaires sont nécessaires;
b) la durée de vie en service;
c) la nature du produit à véhiculer;
d) la vitesse du produit;
e) toute information particulière concernant le choix des matériaux;
f) les mouvements et/ou les vibrations;
g) toute spécification complémentaire concernant le nettoyage et les traitements postérieurs aux essais;
h) les prescriptions concernant les certificats d'essais;
i) si un gainage coloré ou d'autres types d'identification sont nécessaires;
j) toute spécification particulière concernant l'emballage;
k) les prescriptions concernant les instructions de l'utilisateur.
2 © ISO 2004 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 15465:2004(F)
5 Types de tuyaux flexibles
5.1 Type SOU: agrafage simple, sans joint — Voir Figure 1

Figure 1 — Coupe longitudinale d'un tuyau flexible de type SOU, à agrafage simple, sans joint
5.2 Type SOP: agrafage simple, avec joint — Voir Figure 2

Figure 2 — Coupe longitudinale d'un tuyau flexible de type SOP, à agrafage simple, avec joint

5.3 Type DOU: agrafage double, sans joint — Voir Figure 3

Figure 3 — Coupe longitudinale d'un tuyau flexible de type DOU, à agrafage double, sans joint

5.4 Type DOP: agrafage double, avec joint — Voir Figure 4

Figure 4 — Coupe longitudinale d'un tuyau flexible de type DOP, à agrafage double, avec joint
© ISO 2004 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 15465:2004(F)
6 Prescriptions
6.1 Matériaux
6.1.1 Généralités
Les valeurs du rayon de courbure et de résistance à la traction et à l'écrasement extérieur pour des tuyaux
flexibles à agrafage simple en acier au carbone protégé, ainsi que pour des tuyaux flexibles à double
agrafage en acier au carbone protégé et en acier inoxydable doivent être conformes à celles données dans
les Tableaux 1 à 3. Si d'autres matériaux que ceux spécifiés en 6.1.2 sont utilisés, les valeurs des paramètres
indiqués dans les Tableaux 1 à 3 doivent faire l'objet d'un accord entre le fabricant et l'utilisateur.
6.1.2 Feuillards
Les feuillards pour la fabrication de tuyaux métalliques flexibles agrafés doivent être sélectionnés afin de
répondre de manière adaptée à la fabrication, par exemple le formage à froid, le soudage, etc., et aux
conditions dans lesquelles ils seront utilisés (voir 4.1 et 4.2). Les matériaux adaptés sont les suivants:
a) le feuillard en acier au carbone (C/S) conformément à l'ISO 6317, soit lisse, soit protégé. Si la protection
est galvanisée, cette dernière doit être réalisée par électrozingage ou à chaud. D'autres protections sont
autorisées à condition qu'elles répondent aux spécifications de l'ISO 2081;
b) le feuillard en acier inoxydable austénitique et ferritique (S/S) conformément à l'ISO 9328-5 ou à
l'EN 10028-7;
c) le feuillard en bronze ou en laiton (B/S) conformément à l'ISO 1634-1.
6.1.3 Joint
Les matériaux adaptés pour le joint pour une étanchéité totale ou limitée peuvent être du coton, de la fibre de
verre, du polyamide, du polyester, etc., ou leur mélange. D'autres matériaux adaptés pour une étanchéité
limitée peuvent être du caoutchouc naturel ou synthétique ou du cuivre.
Les joints ne doivent pas contenir d'amiante.
6.2 Dimensions des tuyaux flexibles
6.2.1 Diamètres intérieur et extérieur
Le diamètre intérieur minimal et le diamètre extérieur maximal doivent être tels que spécifiés dans le
Tableau 1.
4 © ISO 2004 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 15465:2004(F)
Tableau 1 — Alésage des tuyaux flexibles, diamètres extérieurs, rayon de courbure
et pressions maximales admissibles
Pour
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
