Standards Content (sample)

INTERNATIONAL ISO
STANDARD 4254-12
First edition
2012-06-15
Agricultural machinery — Safety —
Part 12:
Rotary disc and drum mowers and flail
mowers
Matériel agricole — Sécurité —
Partie 12: Faucheuses rotatives à disques, faucheuses rotatives à
tambours et faucheuses-broyeuses
Reference number
ISO 4254-12:2012(E)
ISO 2012
---------------------- Page: 1 ----------------------
ISO 4254-12:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4254-12:2012(E)
Contents Page

Foreword ............................................................................................................................................................ iv

Introduction ......................................................................................................................................................... v

1  Scope ...................................................................................................................................................... 1

2  Normative references ............................................................................................................................ 2

3  Terms and definitions ........................................................................................................................... 2

4  List of significant hazards .................................................................................................................... 3

5  Safety requirements and/or protective measures .............................................................................. 5

5.1  General ................................................................................................................................................... 5

5.2  Protection against inadvertent contact with the cutting elements .................................................. 5

5.3  Protection against thrown objects that are not part of the machine ............................................. 13

5.4  Protection during handling and transport ........................................................................................ 13

5.5  Additional safety requirements for conditioning devices as an attachment or an integral

part of the rotary disc or drum mower .............................................................................................. 13

5.6  Controls for adjustments .................................................................................................................... 19

5.7  Blades ................................................................................................................................................... 19

5.8  Overrunning clutch or freewheel device ........................................................................................... 19

5.9  Implement hitch or carrier frame ....................................................................................................... 19

6  Verification of safety requirements and/or protective measures ................................................... 19

6.1  General ................................................................................................................................................. 19

6.2  Thrown object test ............................................................................................................................... 19

6.3  Protective skirts test ........................................................................................................................... 20

7  Information for use .............................................................................................................................. 20

7.1  Operator's manual ............................................................................................................................... 20

7.2  Marking ................................................................................................................................................. 21

Annex A (informative) Illustrations of mowers .............................................................................................. 22

Bibliography ...................................................................................................................................................... 28

© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4254-12:2012(E)

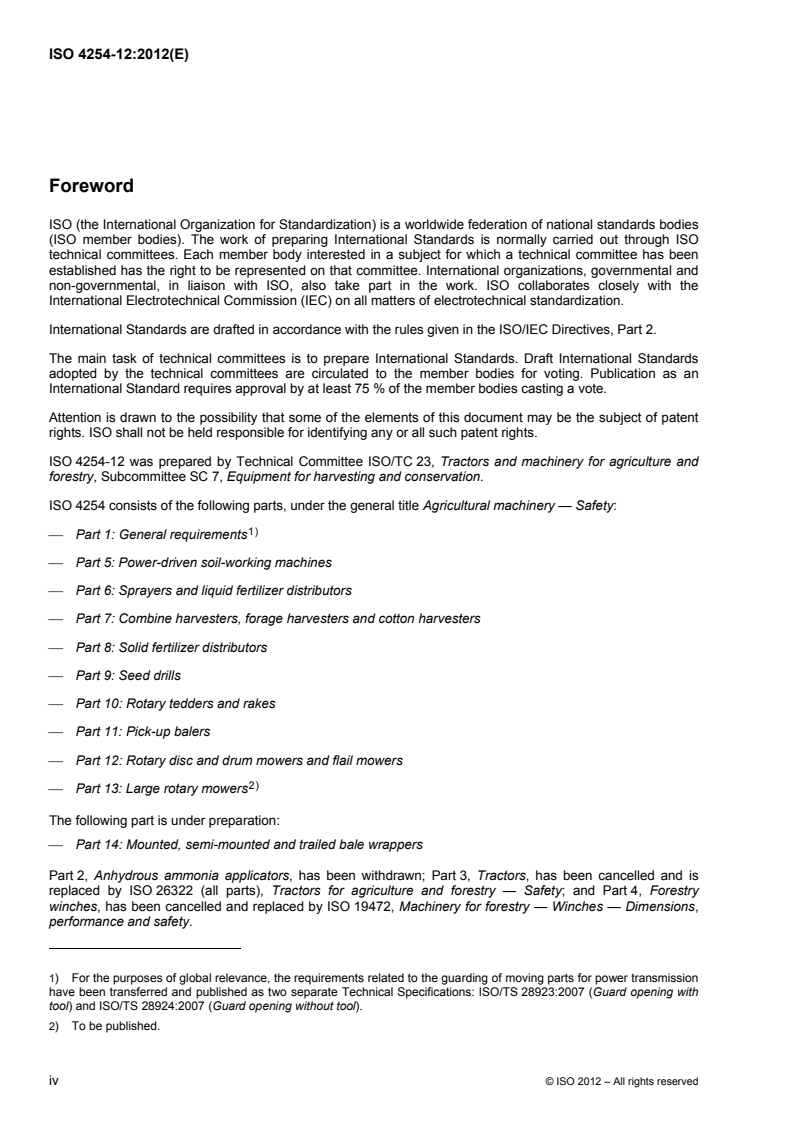

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 4254-12 was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and

forestry, Subcommittee SC 7, Equipment for harvesting and conservation.

ISO 4254 consists of the following parts, under the general title Agricultural machinery — Safety:

 Part 1: General requirements
 Part 5: Power-driven soil-working machines
 Part 6: Sprayers and liquid fertilizer distributors
 Part 7: Combine harvesters, forage harvesters and cotton harvesters
 Part 8: Solid fertilizer distributors
 Part 9: Seed drills
 Part 10: Rotary tedders and rakes
 Part 11: Pick-up balers
 Part 12: Rotary disc and drum mowers and flail mowers
 Part 13: Large rotary mowers
The following part is under preparation:
 Part 14: Mounted, semi-mounted and trailed bale wrappers

Part 2, Anhydrous ammonia applicators, has been withdrawn; Part 3, Tractors, has been cancelled and is

replaced by ISO 26322 (all parts), Tractors for agriculture and forestry — Safety; and Part 4, Forestry

winches, has been cancelled and replaced by ISO 19472, Machinery for forestry — Winches — Dimensions,

performance and safety.

1) For the purposes of global relevance, the requirements related to the guarding of moving parts for power transmission

have been transferred and published as two separate Technical Specifications: ISO/TS 28923:2007 (Guard opening with

tool) and ISO/TS 28924:2007 (Guard opening without tool).
2) To be published.
iv © ISO 2012 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 4254-12:2012(E)
Introduction
The structure of safety standards in the field of machinery is as follows.

a) Type-A standards (basic standards) giving basic concepts, principles for design, and general aspects that

can be applied to machinery.

b) Type-B standards (generic safety standards) dealing with one or more safety aspect(s) or one or more

type(s) of safeguards that can be used across a wide range of machinery:

 type-B1 standards on particular safety aspects (e.g. safety distances, surface temperature, noise);

 type-B2 standards on safeguards (e.g. two-hand controls, interlocking devices, pressure sensitive

devices, guards);

c) Type-C standards (machinery safety standards) dealing with detailed safety requirements for a particular

machine or group of machines.
This document is a type-C standard as stated in ISO 12100.

The machinery concerned and the extent to which hazards, hazardous situations and events are covered are

indicated in the Scope of this part of ISO 4254. These hazards are specific to rotary disc mowers, rotary drum

mowers, as used for forage crop harvesting in agriculture only, and flail mowers with horizontal axis for

agriculture only, that are mounted, semi-mounted, trailed or self-propelled.

Significant hazards that are common to all the agricultural machines (self-propelled ride-on, mounted, semi-

mounted and trailed) are dealt with in ISO 4254-1.

When requirements of this type-C standard are different from those which are stated in type-A or type-B

standards, the requirements of this type-C standard take precedence over the requirements of the other

standards for machines that have been designed and built according to the provisions of this type-C standard.

© ISO 2012 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 4254-12:2012(E)
Agricultural machinery — Safety —
Part 12:
Rotary disc and drum mowers and flail mowers
1 Scope

This part of ISO 4254, where used with ISO 4254-1, specifies the safety requirements and their verification for

the design and construction of rotary disc mowers, rotary drum mowers, as used for forage crop harvesting in

agriculture only, and flail mowers with a horizontal axis for use in agriculture only, that are mounted, semi-

mounted, trailed or self-propelled. It describes methods for the elimination or reduction of hazards arising from

the intended use and reasonably foreseeable misuse of these machines by one person (the operator) in the

course of normal operation and service. In addition, it specifies the type of information on safe working

practices to be provided by the manufacturer.

Flail mowers with a horizontal axis that can be opened at the rear only for maintenance reasons are included.

This part of ISO 4254 is also applicable to mowers equipped with a conditioning device.

This part of ISO 4254 is applicable only to mowers intended to work at ground level, examples of which are

given in A.1.

When requirements of this part of ISO 4254 are different from those which are stated in ISO 4254-1, the

requirements of this part of ISO 4254 take precedence over the requirements of ISO 4254-1 for machines that

have been designed and built according to the requirements of this part of ISO 4254.

This part of ISO 4254, taken together with ISO 4254-1, deals with all the significant hazards (as listed in

Table 1), hazardous situations and events (with the exception of noise and vibrations) relevant to rotary disc

mowers, rotary drum mowers and flail mowers, when they are used as intended and under the conditions of

misuse that are reasonably foreseeable by the manufacturer (see Clause 4).
It is not applicable to (see examples in A.2)

 flail mowers that have the rear part which can be opened for particular field use operations,

 mowers with an articulated arm,
 mowers with one or more vertical axes designed for mulching,
 pedestrian-controlled motor mowers,
 lawn mowers,
 inter-row mowing units, or
 machines specifically designed for highway and road maintenance.

This part of ISO 4254 does not deal with environmental hazards, road safety and hazards related to moving

parts for power transmission. It does not deal with hazards related to maintenance or repairs to be carried out

by professional service personnel.
© ISO 2012 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 4254-12:2012(E)

NOTE Specific requirements related to road traffic regulations are not taken into account in this part of ISO 4254.

This part of ISO 4254 is not applicable to machines manufactured before the date of its publication.

2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated references,

the latest edition of the referenced document (including any amendments) applies.

ISO 3600:1996, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment —

Operator's manuals — Content and presentation
ISO 4254-1:2008, Agricultural machinery — Safety — Part 1: General requirements

ISO 5718:2002, Harvesting equipment — Blades for agricultural rotary mowers — Requirements

ISO 11684:1995, Tractors, machinery for agricultural and forestry, powered lawn and garden equipment —

Safety signs and hazard pictorials — General principles

ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction

ISO 13857:2008, Safety of machinery — Safety distances to prevent hazard zones being reached by upper

and lower limbs

ISO 14982:1998, Agricultural and forestry machinery — Electromagnetic compatibility — Test methods and

acceptance criteria
3 )

ISO 17101-1:— , Agricultural machinery — Thrown-object test and acceptance criteria — Part 1: Rotary

mowers

ISO 17101-2:— , Agricultural machinery — Thrown-object test and acceptance criteria — Part 2: Flail mowers

ISO 17103:2009, Agricultural machinery — Rotary disc mowers, rotary drum mowers and flail mowers — Test

methods and acceptance criteria for protective skirts
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 12100 and ISO 4254-1 and the

following apply.
NOTE For illustrations of mowers and components, see A.1.
3.1
rotary mower

mower in which one or more functional components cut or shear forage crop by impact without mulching and

rotate about a vertical axis
3.1.1
rotary disc mower

rotary mower (3.1) where the drive line is below the path of the cutting elements

3) To be published. (Revision of ISO 17101:2004)
2 © ISO 2012 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 4254-12:2012(E)
3.1.2
drum mower

rotary mower (3.1) where the drive line is above the path of the cutting elements

3.1.3
cutting height

disc and drum mowers distance from the ground to the active cutting edge of the cutting element when the

cutting element is in the forward-most position of rotation
3.2
flail mower

mower with a multiplicity of free-swinging cutting elements that rotate about a horizontal axis, which cuts the

crop by impact and mulches it with the same working elements
3.3
conditioning device
mechanical device allowing the acceleration of the crop-drying process

NOTE Examples of acceleration of the crop-drying process are crushing, impact, abrasion and lamination.

3.3.1
roll type conditioner

conditioning device (3.3) that enhances the crop-drying process by passing crop material between, at least,

two rollers
3.3.2
impeller type conditioner

conditioning device (3.3) that enhances the crop-drying process by utilizing tines or spokes to scrub off the

wax coating from the crop or bend the stems
3.4
mulching

operation intended to chop the crop and leave the material on the ground to naturally decompose

3.5
protective skirt
skirt used on the machine to provide protection from thrown objects
4 List of significant hazards

Table 1 specifies the significant hazards, the significant hazardous situations and significant hazardous

event(s) covered by this part of ISO 4254, that have been identified by risk assessment as being relevant to

this type of machine, and which require specific action by the designer or manufacturer to eliminate or to

reduce the risk.

Attention is drawn to the necessity to verify that the safety requirements specified in this part of ISO 4254

apply to each significant hazard presented by a given machine and to validate that the risk assessment is

complete.
© ISO 2012 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 4254-12:2012(E)

Table 1 — List of significant hazards associated with rotary disc mowers, rotary drum mowers and

flail mowers
Hazardous situation Clause/subclause of Clause/subclause of
Hazard
No.
and event ISO 4254-1:2008 this part of ISO 4254
A.1 Mechanical hazards

A.1.1 Crushing Persons in danger 4.4.3; 4.5.1.1.2; 4.5.1.2.5; 5.1; 5.4; 5.5; 5.6; 7.1;

zone; 4.5.2; 4.5.2.2; 4.6; 4.7; 4.8; 7.2
4.14.1; 4.14.3; 4.14.5; 4.14.6;
Coupling area of
5.1.2.3; 5.1.3.2; 5.1.4; 5.1.8;
machines
5.2; 6.1; 6.2; 6.2.2; 6.2.3; 6.3;
6.4

A.1.2 Shearing Operating area of 4.4.3; 4.5.1.1.2; 4.5.1.2.5; 5.1; 5.2; 5.5; 5.6; 5.7;

rotating/oscillating tools; 4.5.2; 4.5.2.2; 4.6; 4.7; 4.8; 7.1; 7.2
4.14.1; 4.14.3; 4.14.5; 4.14.6;
Moving elements;
5.1.2.3; 5.1.3.2; 5.1.4; 5.1.8;
5.2; 6.1; 6.2; 6.2.2; 6.2.3; 6.3;
Slewing area of
6.4
machines and machine
parts
A.1.3 Cutting or severing Operating area of 4.7 5.2; 5.3; 5.5; 5.6; 5.7;
cutting machinery 5.8; 5.9
A.1.4 Entanglement Operating area of 4.7; 5.1.8; 6.4 5.1; 5.2; 5.5; 5.6; 7.1
rotating machinery;
Rotating or oscillating
machine parts

A.1.5 Drawing-in or trapping Operating area of 4.7; 5.1.8; 6.4 5.4; 5.5; 5.8; 5.9; 7.1;

rotating machinery; 7.2
Rotary or oscillating
machine parts

A.1.6 Impact Operating area of 4.5.1.2.5; 4.14.5; 4.14.6; 5.2; 5.3; 5.4; 5.5; 5.6;

rotating machinery; 5.1.3.1 7.1; 7.2
A.1.10 Ejection of parts 4.7; 4.8 5.3; 5.5; 5.7; 7.1; 7.2
A.6 Hazards generated by neglecting ergonomic principles in machinery design

A.6.1 Unhealthy postures or Manual control of the 4.4; 4.4.5; 4.5; 4.6; 4.14.2; 5.4; 6.1

excessive efforts machine 4.14.4; 5.1.1; 5.1.2.1; 5.1.3;
5.1.5.2
A.6.6 Human error Operating area of the 4.4; 8.1; 8.2 7.1; 7.2
machines
A.8 Unexpected start-up, unexpected overrun/overspeed
A.8.1 Failure/disorder of the 4.4; 6.1 –
control system

A.11 Failure of power Operating area of the 4.8; 4.8.2; 4.9; 5.1.8; 6.1.1; 5.4; 5.5; 5.6

supply machines; 6.5
Starting and stopping 4.4; 5.1.8; 6.1
devices
A.13 Errors of fitting 6.2; 6.3; 8.1; 8.1.3; 8.2 7.1
A.13.1 All kinds of guard 4.7 5.1; 5.5; 5.6; 7.1; 7.2

A.13.2 All kinds of safety- 4.7; 4.14.5; 4.14.6; 5.1.2.3; 5.1; 5.5; 5.6; 7.1; 7.2

related (protection) 6.4
devices
A.13.3 Safety signs and signals 8.2 7.1; 7.3
4 © ISO 2012 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 4254-12:2012(E)
Table 1 (continued)
Hazardous situation Clause/subclause of Clause/subclause of
No. Hazard
and event ISO 4254-1:2008 this part of ISO 4254
A.13.4 Essential equipment 4.8; 4.14 7.1; 7.2
and accessories for
safe adjusting and
maintenance
A.16 Loss of stability Prohibited 5.1.2.3; 6.2 7.1
combinations;
Supporting equipment
A.16.1 Hazards due to sudden 5.1.2.3; 6.2 5.1, 5.4, 5.5, 7.1, 7.2
movement, instability,
etc.
A.23 From/to third persons
A.23.3 Hazards to exposed 5.1.2.3; 5.1.8; 6.2 5.4; 5.5; 5.8; 7.1; 7.2
persons due to
uncontrolled movement
With reference to ISO 4254-1:2008, Table A.1.
5 Safety requirements and/or protective measures
5.1 General

5.1.1 Machinery shall comply with the safety requirements and/or protective measures of this clause. In

addition, the machine shall be designed according to the principles of ISO 12100 for hazards relevant but not

significant, which are not dealt with by this part of ISO 4254. The instruction handbook to be provided with the

machine shall comply with 7.1. The machine shall also be marked and carry safety signs according to 7.2

5.1.2 Except where otherwise specified in this part of ISO 4254, the machine shall comply with the

requirements of ISO 4254-1 and with Tables 1, 3, 4 and 6 of ISO 13857:2008 as appropriate.

5.1.3 Machinery shall comply with ISO 14982 for evaluating the electromagnetic compatibility.

5.2 Protection against inadvertent contact with the cutting elements
5.2.1 General

The mower shall be designed or guarded in such a way that inadvertent contact during normal operation with

the cutting elements from the front, and at the rear, the sides and the top is prevented.

5.2.1.1 Rotary disc mowers and rotary drum mowers

Contact with the cutting elements from the top shall be prevented by an imperforate guard or by the device

used to prevent thrown objects (see 5.3), providing it maintains at least an equivalent level of protection .

At any location along the cutting element path that is not either a crop inlet or a crop discharge area, typically

the sides and a portion of the rear, the protection shall be achieved by either one or both of the following:

a) a barrier located in such a way that the distances defined in Figure 1 and Figure 2 are respected. These

distances are measured from the cutting element path and with the mower in working position, the cutting

height, h, being adjusted at 50 mm or as near as possible to 50 mm.
© ISO 2012 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 4254-12:2012(E)

NOTE 1 See Figure 2 (Detail A) for the correct method of measuring the cutting height.

This barrier can be movable (e.g. removable, foldable) for transport or maintenance purposes. The

removal of the barrier shall only be possible by the use of a tool. Movable barriers shall be kept in the

fixed working position by means of a device. Unlocking this device shall only be the result of an

intentional action;

b) a rigid imperforate guard, located near the cutting elements and in such a way that its lower edge extends

below the working elements path by a minimum of 3 mm (see Figure 1 and Figure 2). This measurement

shall be carried out in static conditions, keeping the cutting elements parallel to the plane of the disc or

drum.

At the crop inlet area and the crop discharge area, the protection shall be achieved by a barrier located in

such a way that the minimum distances as defined in Figure 2 are respected, with the mower in the working

position and the cutting height, h, being adjusted at 50 mm or as near as possible to 50 mm.

This barrier can be movable (e.g. removable, foldable) for transport or maintenance purposes. The removal of

the barrier shall only be possible by the use of a tool. Movable barriers shall be kept in the fixed working

position by means of a device. Unlocking this device shall only be the result of an intentional action.

NOTE 2 See Figure 2 (Detail A) for the correct method of measuring the cutting height.

Dimensions in millimetres
Key
1 cutting height 5 rigid imperforate guard
2 ground 6 top imperforate guard
3 barrier 7 cutting element path
4 area in which the barriers shall be located
h 50 mm or as near as possible to 50 mm
NOTE This figure is dimensionally symmetrical.
Cutting height detail.

Figure 1 — Rotary disc mowers and rotary drum mowers — Location of the barrier and rigid

imperforate guard — Front and rear views
6 © ISO 2012 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 4254-12:2012(E)
Dimensions in millimetres
Key
1 cutting height 5 rigid imperforate guard
2 ground 6 top imperforate guard
3 barrier 7 cutting element path
4 area in which the barriers shall be located
h 50 mm or as near as possible to 50 mm
NOTE This figure is dimensionally symmetrical.
Direction of travel.
Cutting height detail.

Figure 2 — Rotary disc mowers and rotary drum mowers — Location of the barrier and rigid

imperforate guard — Side view
5.2.1.2 Flail mowers
The following requirements shall be fulfilled:
 the top protection shall be achieved by a rigid imperforate guard;

 at the sides, the protection shall be achieved by a rigid imperforate guard, located near the cutting

elements and in such a way that the lower edge extends below the working element path by a minimum

of 3 mm. Above point M, the guard shall extend at least 200 mm beyond the cutting element path. Below

point M, the guard shall not be above line W, as defined in Figure 3;

 on the front and at the rear, the protection shall be achieved by a barrier located in such a way that the

minimum distances as defined in Figure 4 are respected or by a barrier meeting the requirements of the

foot probe test as described in 5.2.1.3.
© ISO 2012 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 4254-12:2012(E)
Dimensions in millimetres
Key
1 ground
a cutting element path radius
b cutting element path radius 3 mm minimum
c distance between point M and V (maximum 120 mm)
d horizontal safety distance of 200 mm minimum from cutting element path

E point on the circle with radius b on the vertical plane including the rotating axle

M mid-point intersection relative to c and d
V horizontal line passing through point E
W straight line passing through point M and tangential to a circle with radius b
Direction of rotation of cutting element.
Cutting element path.
Figure 3 — Flail mowers — Lateral location of the guard
8 © ISO 2012 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 4254-12:2012(E)
Dimensions in millimetres
Key
1 ground
2 area in which the barrier shall be located
3 upper rigid imperforate guard
NOTE This figure is dimensionally symmetrical.
Direction of travel.
Cutting element path.
Direction of rotation of cutting element.
Figure 4 — Flail mowers — Rear and front locations of the barrier
© ISO 2012 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 4254-12:2012(E)
5.2.1.3 Foot probe test for flail mowers
5.2.1.3.1 Test equipment
The foot probe shall comply with the dimensions as given in Figure 5.
Dimensions in millimetres
Figure 5 — Foot probe
5.2.1.3.2 Test conditions
The test shall be conducted under static conditions on a flat surface.
5.2.1.3.3 Test procedure

The foot probe shall be presented to the mower in a vertical plane, as shown at Figure 5, and in a horizontal

movement. The foot probe shall be inserted as far as possible at the material intake and discharge areas of

the mower cutting element enclosure with a minimum force of 110  11 N before it is rotated horizontally and

vertically by 15° to either side of the centreline, or to a lesser degree if restricted by the enclosure, while

simultaneously being raised and lowered, as shown in Figure 6. This procedure shall be followed with the

cutting elements in the highest and the lowest static cutting positions. If the maximum cutting position exceeds

200 mm, the test shall be carried out at the lowest static position and at 200 mm. If the cutting element path

height is different for different cutting element speeds or cutting element options, the test shall include the two

cutting element height extremes.

Components of the mowers or machine, or both, such as frames, etc., shall be considered part of the cutting

element enclosure for the purpose of this test.
10 © ISO 2012 – All rights reserved
---------------------- Page: 15 ----------------------
ISO 4254-12:2012(E)
a) Plan view
b) Side view
Key
1 cutting element
2 foot probe
3 level ground
Diameter of cutting element tip circle.

Traverse periphery of flail housing, except where machine structure would keep person's foot or upright leg away.

Rock vertically a maximum of 15° up and down from level, while simultaneously raising and lowering the foot probe.

Figure 6 — Foot probe test
© ISO 2012 – All rights reserved 11
---------------------- Page: 16 ----------------------
ISO 4254-12:2012(E)
5.2.1.3.4 Test acceptance

The foot probe shall not enter the path of the blade or blade assemblies as verified by slow manual rotation of

the blades with all power off. The foot probe test is not required at locations where the prime mover (tractor)

structure or its tyres are within 100 mm of the mower barrier.

5.2.2 Specific requirement for offset vertical axes mowers attached at the rear three-point tractor

linkage

To avoid interference with the tractor wheel, the distance between the front barrier and the cutting element

path may be reduced, but shall be at least 150 mm, within a 90° sector, as shown in Figure 7.

Dimensions in millimetres
Figure 7 — Specific requirement for offset mowers
12 © ISO 2012 – All rights reserved
---------------------- Page: 17 ----------------------
ISO 4254-12:2012(E)
5.3 Protection against thrown objects that are not part of the machine

The mower shall be fitted with a protective device to prevent thrown objects that are not part of the machine,

and the tests specified in 6.2 shall be satisfied.

NOTE This protective device can be, for example, a protective skirt, rigid imperforate guard, chains or rubber strips.

In the case where this device consists of a protective skirt, this protective skirt shall comply with the

requirements of 6.3. In addition, the attachment(s) of the protective skirt to the mower shall meet the following

requirements:

 if the protective skirt is clamped between two elements over its entire length, these elements shall not

have sharp edges where they come int
...

NORME ISO
INTERNATIONALE 4254-12
Première édition
2012-06-15
Matériel agricole — Sécurité —
Partie 12:
Faucheuses rotatives à disques,
faucheuses rotatives à tambours et
faucheuses-broyeuses
Agricultural machinery — Safety —
Part 12: Rotary disc and drum mowers and flail mowers
Numéro de référence
ISO 4254-12:2012(F)
ISO 2012
---------------------- Page: 1 ----------------------
ISO 4254-12:2012(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4254-12:2012(F)
Sommaire Page

Avant-propos ..................................................................................................................................................... iv

Introduction ........................................................................................................................................................ vi

1  Domaine d'application .......................................................................................................................... 1

2  Références normatives ......................................................................................................................... 2

3  Termes et définitions ............................................................................................................................ 2

4  Liste des phénomènes dangereux significatifs ................................................................................. 3

5  Exigences de sécurité et/ou mesures de prévention ........................................................................ 5

5.1  Généralités ............................................................................................................................................. 5

5.2  Protection contre un contact par inadvertance avec les outils de coupe ....................................... 6

5.3  Protection contre la projection d'objets autres que des éléments de la machine ....................... 13

5.4  Protection lors de la manutention et du transport ........................................................................... 13

5.5  Exigences de sécurité supplémentaires pour les dispositifs de conditionnement pouvant

équiper ou faisant partie intégrante de la faucheuse rotative à disques ou à tambours .............. 13

5.6  Commandes de réglage ...................................................................................................................... 19

5.7  Lames ................................................................................................................................................... 19

5.8  Embrayage ou dispositif à roue libre ................................................................................................ 19

5.9  Timon de l'instrument ou châssis ..................................................................................................... 19

6  Vérification des exigences et/ou des mesures de prévention ........................................................ 19

6.1  Généralités ........................................................................................................................................... 19

6.2  Essai de projection d'objets ............................................................................................................... 20

6.3  Essai de la jupe protectrice ................................................................................................................ 20

7  Informations pour l'utilisation ............................................................................................................ 20

7.1  Notice d'instructions ........................................................................................................................... 20

7.2  Marquage .............................................................................................................................................. 21

Annexe A (informative) Illustrations de faucheuses ..................................................................................... 22

Bibliographie ..................................................................................................................................................... 28

© ISO 2012 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4254-12:2012(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 4254-12 a été élaborée par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et forestiers,

sous-comité SC 7, Matériel de récolte et de conservation, en collaboration avec le comité technique

CEN/TC 144, Tracteurs et matériels agricoles et forestiers.

L'ISO 4254 comprend les parties suivantes, présentées sous le titre général Matériel agricole — Sécurité:

 Partie 1: Exigences générales
 Partie 5: Machines de travail du sol à outils animés
 Partie 6: Pulvérisateurs et distributeurs d'engrais liquides

 Partie 7: Moissonneuses-batteuses, récolteuses-hacheuses-chargeuses de fourrage et récolteuses de

coton
 Partie 8: Distributeurs d'engrais solides
 Partie 9: Semoirs
 Partie 10: Faneuses et andaineuses rotatives
 Partie 11: Ramasseuses-presses

 Partie 12: Faucheuses rotatives à disques, faucheuses rotatives à tambours et faucheuses-broyeuses

 Partie 13: Grandes faucheuses rotatives

1) Pour les besoins de la pertinence mondiale, les exigences relatives à la protection des éléments mobiles de

transmission de puissance ont été transférées et publiées dans deux Spécifications techniques distinctes,

l’ISO/TS 28923:2007 (protecteurs à ouverture avec outil) et l’ISO/TS 28924:2007 (protecteurs à ouverture sans outil).

2) En préparation.
iv © ISO 2012 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4254-12:2012(F)
La partie suivante et en cours d'élaboration:
 Partie 14: Emballeuses de balles montées, semi-montées et remorquées

La Partie 2, Applicateurs d'ammoniac anhydre, a été annulée; la Partie 3, Tracteurs, a été annulée et sera

remplacée par l'ISO 26322 (toutes les parties), Tracteurs agricoles et forestiers — Sécurité; et la Partie 4,

Treuils pour matériels forestier et de sylviculture, a été annulée et remplacée par l'ISO 19472, Matériel

forestier — Treuils — Dimensions, performance et sécurité.
© ISO 2012 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 4254-12:2012(F)
Introduction

La structure des normes de sécurité dans le domaine des machines est la suivante:

a) normes de type A (normes fondamentales de sécurité), contenant des notions fondamentales, des

principes de conception et des aspects généraux relatifs aux machines;

b) normes de type B (normes génériques de sécurité), traitant d'un ou de plusieurs aspect(s) de la sécurité

ou d'un ou de plusieurs moyen(s) de protection valable(s) pour une large gamme de machines:

 normes de type B1, traitant d'aspects particuliers de la sécurité (par exemple distances de sécurité,

température superficielle, bruit);

 normes de type B2, traitant de moyens de protection (par exemple commandes bimanuelles,

dispositifs de verrouillage, dispositifs sensibles à la pression, protecteurs);

c) normes de type C (normes de sécurité par catégorie de machines), traitant des exigences de sécurité

détaillées s'appliquant à une machine particulière ou à un groupe de machines particulier.

Le présent document est une norme de type C tel que mentionné dans l'ISO 12100.

Les machines concernées et l'étendue des phénomènes dangereux, situations dangereuses ou événements

dangereux couverts sont indiqués dans le domaine d'application de la présente partie de l'ISO 4254. Ces

phénomènes dangereux sont spécifiques aux faucheuses rotatives à tambours et aux faucheuses rotatives à

disques, uniquement utilisées en agriculture pour la récolte de fourrages, ainsi qu’aux faucheuses-broyeuses

à axe horizontal pour l'agriculture, portées, semi-portées, traînées ou automotrices.

Les phénomènes dangereux communs à toutes les machines agricoles (automotrices à conducteur porté,

portées, semi-portées ou traînées) sont traités dans l'ISO 4254-1.

Lorsque des exigences de la présente norme de type C sont différentes de celles énoncées dans les normes

de type A ou les normes de type B, les exigences de la présente norme de type C prévalent sur celles des

autres normes pour les machines ayant été conçues et fabriquées conformément aux exigences de la

présente norme de type C.
vi © ISO 2012 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 4254-12:2012(F)
Matériel agricole — Sécurité —
Partie 12:
Faucheuses rotatives à disques, faucheuses rotatives à
tambours et faucheuses-broyeuses
1 Domaine d'application

La présente partie de l'ISO 4254, destinée à être utilisée conjointement avec l'ISO 4254-1, spécifie les

exigences de sécurité et leur vérification pour la conception et la construction de faucheuses rotatives à

disques et de faucheuses rotatives à tambours, uniquement utilisées en agriculture pour la récolte de fourrage,

ainsi que de faucheuses-broyeuses à axe horizontal pour l'agriculture, portées, semi-portées, traînées ou

automotrices. Elle décrit des méthodes pour l'élimination ou la réduction de phénomènes dangereux inhérents

à l'utilisation normale et à la mauvaise utilisation raisonnablement prévisible de ces machines par une

personne (l'opérateur) durant le fonctionnement normal et l'entretien. En outre, elle spécifie le type

d'informations que le fabricant doit donner sur les pratiques d'utilisation sûre.

Les faucheuses-broyeuses à axe horizontal pouvant être ouvertes à l'arrière uniquement pour la maintenance

sont incluses dans le domaine d'application.

La présente partie de l’ISO 4254 est également applicable aux faucheuses équipées d'un dispositif de

conditionnement de fourrage.

Elle est exclusivement applicable aux faucheuses destinées à travailler au niveau du sol, dont des exemples

sont illustrés en A.1.

Lorsque des exigences de la présente partie de l'ISO 4254 sont différentes de celles mentionnées dans

l'ISO 4254-1, les exigences de la présente partie de l'ISO 4254 prennent le pas sur les exigences de

l'ISO 4254-1 pour les machines qui ont été conçues et fabriquées selon les exigences de la présente partie de

l'ISO 4254.

La présente partie de l'ISO 4254, utilisée conjointement avec l'ISO 4254-1, traite tous les phénomènes

dangereux, situations et événements dangereux significatifs (comme énumérés dans le Tableau 1) (à

l'exception du bruit et des vibrations) inhérents à ces machines agricoles lorsqu'elles sont utilisées

normalement et lorsqu’elles font l’objet d’un mauvais usage raisonnablement prévisible par le fabricant (voir

Article 4).
La présente partie de l'ISO 4254 n’est pas applicable (voir exemples en A.2)

 aux faucheuses-broyeuses à axe horizontal pouvant être ouvertes à l'arrière pour des usages particuliers

dans les champs,
 aux faucheuses à bras articulés,
 aux faucheuses à un ou plusieurs axes verticaux, destinées au broyage,
 aux motofaucheuses à conducteur à pied,
 aux tondeuses à gazon,
© ISO 2012 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 4254-12:2012(F)
 aux faucheuses interlignes, ni

 aux machines spécialement conçues pour l'entretien des autoroutes et des routes.

La présente partie de l'ISO 4254 ne traite pas des phénomènes dangereux liés à l'environnement, à la

sécurité routière et aux phénomènes dangereux liés aux éléments mobiles de transmission de puissance. Elle

ne traite pas des phénomènes dangereux liés aux opérations de maintenance ou de réparation, devant être

effectuées par des professionnels habilités.

NOTE Les exigences spécifiques aux réglementations de la circulation routière ne sont pas prises en compte dans la

présente partie de l'ISO 4254.

La présente partie de l'ISO 4254 n'est pas applicable aux machines fabriquées avant sa date de publication.

2 Références normatives

Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent document

et sont indispensables pour son application. Pour les références datées, seule l'édition citée s'applique. Pour

les références non datées, la dernière édition du document de référence (y compris les éventuels

amendements) s'applique.

ISO 3600:1996, Tracteurs, matériels agricoles et forestiers, matériel à moteur pour jardins et pelouses —

Manuels d'utilisation — Contenu et présentation
ISO 4254-1:2008, Matériel agricole — Sécurité — Partie 1: Exigences générales

ISO 5718:2002, Matériel de récolte — Lames pour faucheuses rotatives agricoles — Prescriptions

ISO 11684:1995, Tracteurs et matériels agricoles et forestiers, matériels à moteur pour jardins et pelouses —

Signaux de sécurité et de danger — Principes généraux

ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et

réduction du risque

ISO 13857:2008, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et

inférieurs d'atteindre les zones dangereuses

ISO 14982:1998, Machines agricoles et forestières — Compatibilité électromagnétique — Méthodes d'essai et

critères d'acceptation
3 )

ISO 17101-1:— , Matériel agricole — Essai de projection d'objets et critères d'acceptation — Partie 1:

Faucheuses rotatives

ISO 17101-2:— , Matériel agricole — Essai de projection d'objets et critères d'acceptation — Partie 2:

Faucheuses-broyeuses

ISO 17103:2009, Matériel agricole — Faucheuses rotatives à disque, faucheuses rotatives à tambour et

faucheuses-broyeuses — Méthodes d'essai et critères d'acceptation des jupes de protection

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 12100 et l'ISO 4254-1

ainsi que les suivants s'appliquent.
3) À publier. (Révision de l’ISO 17101:2004)
2 © ISO 2012 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 4254-12:2012(F)

NOTE L'Annexe A.1 fournit des illustrations de faucheuses et de leurs composants.

3.1
faucheuse rotative

faucheuse dont un ou plusieurs composants fonctionnels coupent ou cisaillent le fourrage par impact sans

broyage et tournent autour d'un axe vertical
3.1.1
faucheuse rotative à disques

faucheuse rotative (3.1) où la transmission est au-dessous de la trajectoire des outils de coupe

3.1.2
faucheuse à tambours

faucheuse rotative (3.1) où la transmission est au-dessus de la trajectoire des outils de coupe

3.1.3
hauteur de coupe

faucheuses à disques et à tambours distance entre le sol et le bord coupant actif de l'outil de coupe lorsque

ce dernier est dans la position de rotation la plus avancée
3.2
faucheuse-broyeuse

faucheuse munie de plusieurs outils de coupe oscillant librement autour d'un axe horizontal, qui coupe le

fourrage par impact et le broie avec les mêmes outils
3.3
dispositif de conditionnement
dispositif mécanique permettant d'accélérer la dessiccation du fourrage

NOTE La dessiccation du fourrage peut être accélérée, par exemple, par écrasement, choc et abrasion.

3.3.1
dispositif de conditionnement à rouleaux

dispositif de conditionnement (3.3) qui favorise la dessiccation du fourrage en faisant passer le matériau

entre au moins deux rouleaux
3.3.2
dispositif de conditionnement à doigts ou à fléaux

dispositif de conditionnement (3.3) qui favorise la dessiccation du fourrage en utilisant des dents ou des

ailettes pour éliminer le revêtement cireux du fourrage ou plier les tiges
3.4
broyage

opération destinée à hacher le fourrage et à laisser la matière se décomposer naturellement sur le sol

3.5
jupe protectrice

jupe utilisée sur la machine pour assurer une protection contre la projection d'objets

4 Liste des phénomènes dangereux significatifs

Le Tableau 1 spécifie les phénomènes dangereux, les situations dangereuses et les événements dangereux

qui ont été identifiés par appréciation du risque comme étant significatifs pour le type de machines couvert par

la présente partie de l'ISO 4254 et qui peuvent nécessiter une action spécifique du concepteur ou fabricant

afin d’éliminer ou de réduire le risque.
© ISO 2012 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 4254-12:2012(F)

L'attention est attirée sur la nécessité de vérifier que les exigences de sécurité spécifiées dans la présente

partie de l'ISO 4254 s'appliquent à chaque phénomène dangereux significatif présenté par une machine

donnée et de valider le fait que l'appréciation du risque a été effectuée.
Tableau 1 — Liste des phénomènes dangereux significatifs associés
aux faucheuses rotatives à disques ou à tambours, et aux faucheuses-broyeuses
Phénomène Situation/événement Article/paragraphe de Article/paragraphe de
dangereux dangereux l'ISO 4254-1:2008 la présente partie de
l'ISO 4254
A.1 Risques mécaniques

A.1.1 Écrasement Personnes dans la zone 4.4.3; 4.5.1.1.2; 4.5.1.2.5; 5.1; 5.4; 5.5; 5.6; 7.1;

dangereuse 4.5.2; 4.5.2.2; 4.6; 4.7; 4.8; 7.2
4.14.1; 4.14.3; 4.14.5; 4.14.6;
Zone d'accouplement
5.1.2.3; 5.1.3.2; 5.1.4; 5.1.8;
des machines
5.2; 6.1; 6.2; 6.2.2; 6.2.3; 6.3;
6.4

A.1.2 Cisaillement Zone de travail des 4.4.3; 4.5.1.1.2; 4.5.1.2.5; 5.1; 5.2; 5.5; 5.6; 5.7;

outils rotatifs/oscillants; 4.5.2; 4.5.2.2; 4.6; 4.7; 4.8; 7.1; 7.2
4.14.1; 4.14.3; 4.14.5; 4.14.6;
Éléments mobiles;
5.1.2.3; 5.1.3.2; 5.1.4; 5.1.8;
5.2; 6.1; 6.2; 6.2.2; 6.2.3; 6.3;
Zone de rotation des
6.4
machines et des
éléments de machines
A.1.3 Coupure ou Zone de travail des 4.7 5.2; 5.3; 5.5; 5.6; 5.7;
sectionnement machines de coupe 5.8; 5.9
A.1.4 Happement, Zone de travail des 4.7; 5.1.8; 6.4 5.1; 5.2; 5.5; 5.6; 7.1
enroulement machines rotatives;
Éléments de machines
en rotation ou oscillants

A.1.5 Entraînement ou Zone de travail des 4.7; 5.1.8; 6.4 5.4; 5.5; 5.8; 5.9; 7.1;

emprisonnement machines rotatives; 7.2
Éléments de machines
en rotation ou oscillants

A.1.6 Choc Zone de travail des 4.5.1.2.5; 4.14.5; 4.14.6; 5.2; 5.3; 5.4; 5.5; 5.6;

machines rotatives 5.1.3.1 7.1; 7.2
A.1.10 Projection d'objets 4.7; 4.8 5.3; 5.5; 5.7; 7.1; 7.2

A.6 Phénomènes dangereux engendrés par le non-respect des principes ergonomiques lors de la

conception des machines

A.6.1 Postures défectueuses Organe de service de la 4.4; 4.4.5; 4.5; 4.6; 4.14.2; 5.4; 6.1

ou efforts excessifs machine 4.14.4; 5.1.1; 5.1.2.1; 5.1.3;
5.1.5.2
A.6.6 Erreur humaine Zone de travail des 4.4; 8.1; 8.2 7.1; 7.2
machines
A.8 Démarrage intempestif, emballement/survitesse inattendus
A.8.1 Défaillance/dysfonction 4.4; 6.1 —
nement du système de
commande

A.11 Défaillance de Zone de travail des 4.8; 4.8.2; 4.9; 5.1.8; 6.1.1; 5.4; 5.5; 5.6

l’alimentation en machines 6.5
énergie
Dispositifs de 4.4; 5.1.8; 6.1
démarrage et d'arrêt
4 © ISO 2012 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 4254-12:2012(F)
Tableau 1 (suite)
Phénomène Situation et Article/paragraphe de Article/paragraphe de
dangereux événement dangereux l'ISO 4254-1:2008 la présente partie de
l'ISO 4254
A.13 Erreurs de montage 6.2; 6.3; 8.1; 8.1.3; 8.2 7.1
A.13.1 Tous types de 4.7 5.1; 5.5; 5.6; 7.1; 7.2
protecteurs
A.13.2 Tous types de 4.7; 4.14.5; 4.14.6; 5.1.2.3; 5.1; 5.5; 5.6; 7.1; 7.2
dispositifs liés à la 6.4
sécurité (protection)
A.13.3 Panneaux et signaux de 8.2 7.1; 7.2.3
sécurité
A.13.4 Équipements et 4.8; 4.14 7.1; 7.2
accessoires essentiels
pour le réglage et/ou la
maintenance sûrs
A.16 Retournement, perte Combinaisons 5.1.2.3; 6.2 7.1
inattendue de stabilité interdites;
de la machine
Équipement support
A.16.1 Phénomènes 5.1.2.3; 6.2 5.1; 5.4; 5.5; 7.1; 7.2
dangereux dus à un
mouvement brusque,
instabilité, etc.
A.23 Phénomènes dangereux en provenance/envers des tierces personnes
A.23.3 Phénomènes 5.1.2.3; 5.1.8; 6.2 5.4; 5.5; 5.8; 7.1; 7.2
dangereux pour des
personnes exposées à
un mouvement
intempestif
En référence à l'ISO 4254-1:2008, Tableau A.1.
5 Exigences de sécurité et/ou mesures de prévention
5.1 Généralités

5.1.1 Les machines doivent être conformes aux exigences de sécurité et/ou aux mesures de prévention du

présent article. De plus, les machines doivent être conçues suivant les principes de l'ISO 12100 pour les

phénomènes dangereux pertinents mais non significatifs qui ne sont pas traités dans la présente partie de

l’ISO 4254. Le manuel d’instructions qui doit être fourni avec la machine doit être conforme à 7.1. La machine

doit également être marquée et porter des signaux d’avertissement selon 7.2.

5.1.2 Sauf spécification contraire dans la présente partie de l'ISO 4254, les machines doivent être

conformes aux exigences de l'ISO 4254-1 et à l'ISO 13857:2008, Tableaux 1, 3, 4 et 6 de façon appropriée.

5.1.3 Les machines doivent être conformes à l'ISO 14982 pour l'évaluation de la compatibilité

électromagnétique.
© ISO 2012 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 4254-12:2012(F)
5.2 Protection contre un contact par inadvertance avec les outils de coupe
5.2.1 Généralités

La machine doit être conçue ou protégée de manière à empêcher tout contact par inadvertance avec les outils

de coupe à l'avant, à l'arrière, sur les côtés et sur le dessus, durant le fonctionnement normal.

5.2.1.1 Faucheuses rotatives à disques et faucheuses rotatives à tambours

Le contact par le dessus avec les éléments de coupe doit être évité par un protecteur plein ou par le dispositif

utilisé pour empêcher les projections d’objets (voir 5.3), sous réserve qu’il maintienne au moins un niveau de

protection équivalent.

En tout endroit situé le long de la trajectoire des outils de coupe et ne correspondant ni à une zone d'entrée ni

à une zone de déchargement du fourrage, en général les côtés et une partie de l'arrière de la machine, la

protection doit être assurée par l’un des deux éléments suivants, ou les deux.

a) Une barre d'éloignement placée de manière à respecter les distances définies dans la Figure 1 et la

Figure 2. Ces distances sont mesurées à partir de la trajectoire des outils de coupe, la faucheuse étant

en position de travail et la hauteur de coupe étant réglée à 50 mm ou le plus près possible de 50 mm.

NOTE 1 Voir la Figure 2, détail A, pour la méthode correcte de mesurage de la hauteur de coupe.

Cette barre d'éloignement peut être mobile (par exemple amovible, repliable) pour les besoins de

transport ou de la maintenance. La barre d'éloignement ne doit pouvoir être démontée qu'à l'aide d'un

outil. Un dispositif doit maintenir en position fixe de travail les barres d'éloignement mobiles. Le

déverrouillage de ce dispositif doit uniquement être le résultat d'une action volontaire.

b) Un protecteur plein rigide, situé à proximité des outils de coupe et dont le bord inférieur dépasse d'au

moins 3 mm la trajectoire des outils (voir Figure 1 et Figure 2). Ce mesurage doit être effectué en

conditions statiques en maintenant les outils de coupe parallèles au plan du disque ou du tambour.

Au niveau de la zone d'entrée du fourrage et de la zone d'éjection du fourrage, la protection doit être assurée

par une barre d'éloignement placée de manière à respecter les distances minimales définies dans la Figure 2,

la faucheuse étant en position de travail et la hauteur de coupe, h, étant réglée à 50 mm ou le plus près

possible de 50 mm.

Cette barre d'éloignement peut être mobile (par exemple amovible, repliable) pour les besoins de transport ou

de la maintenance. La barre d'éloignement ne doit pouvoir être démontée qu'à l'aide d'un outil. Un dispositif

doit maintenir en position fixe les barres d'éloignement mobiles. Le déverrouillage de ce dispositif doit

uniquement être le résultat d'une action volontaire.

NOTE 2 Voir la Figure 2, détail A, pour la méthode correcte de mesurage de la hauteur de coupe.

6 © ISO 2012 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 4254-12:2012(F)
Dimensions en millimètres
Légende
1 hauteur de coupe 5 protecteur plein rigide
2 sol 6 protecteur plein supérieur
3 barre d'éloignement 7 trajectoire des outils de coupe

4 zone dans laquelle les barres d'éloignement doivent être situées h 50 mm ou aussi proche que possible de 50 mm

NOTE Cette figure est symétrique dans les dimensions.
Détail de la hauteur de coupe.

Figure 1 — Faucheuse rotative à disques ou à tambours — Emplacement de la barre d'éloignement

et du protecteur plein rigide — Vue de face et vue arrière
Dimensions en millimètres
Légende
1 hauteur de coupe 5 protecteur plein rigide
2 sol 6 protecteur plein supérieur
3 barre d'éloignement 7 trajectoire des outils de coupe

4 zone dans laquelle les barres d'éloignement doivent être situées h 50 mm ou aussi proche que possible de 50 mm

NOTE Cette figure est symétrique dans les dimensions.
Sens du déplacement.
Détail de la hauteur de coupe.

Figure 2 — Faucheuse rotative à disques ou à tambours — Emplacement de la barre d'éloignement

et du protecteur plein rigide — Vue de côté
© ISO 2012 – Tous droits réservés 7
---------------------- Page: 13 ----------------------
ISO 4254-12:2012(F)
5.2.1.2 Faucheuses-broyeuses
Les exigences suivantes doivent être satisfaites:
 La protection sur le dessus doit être assurée par un protecteur plein rigide.

 Sur les côtés, la protection doit être assurée par un protecteur plein rigide, situé à proximité des outils de

coupe et placé de telle sorte que le bord inférieur se trouve à au moins 3 mm au-dessous de la trajectoire

des outils. Au-dessus du point M, le protecteur doit dépasser d'au moins 200 mm au-delà de la trajectoire

des outils de coupe. Au-dessous du point M, le protecteur ne doit pas être au-dessus de la ligne W

comme définie à la Figure 3.

 À l'avant et à l'arrière, la protection doit être assurée par une barre d'éloignement placée de manière à

respecter les distances minimales définies dans la Figure 4 ou par une barre d'éloignement satisfaisant

aux exigences de l'essai avec pied-étalon décrit en 5.2.1.3.
Dimensions en millimètres
Légende
1 sol
a rayon de la trajectoire des outils de coupe
b rayon de la trajectoire des outils de coupe 3 mm au minimum
c distance entre les points M et V (max. 120 mm)

d distance horizontale de sécurité, de 200 mm au minimum par rapport à la trajectoire des outils de coupe

E point d'intersection du cercle de rayon b et du plan vertical passant par l'axe de rotation

M intersection au point médian par rapport à c et d
V ligne horizontale passant par le point E
W ligne droite passant par le point M et tangente au cercle de rayon b
Sens de rotation des outils de coupe.
Trajectoire des outils de coupe.
Figure 3 — Faucheuse-broyeuse — Position latérale du protecteur
8 © ISO 2012 – Tous droits réservés
---------------------- Page: 14 ----------------------
ISO 4254-12:2012(F)
Dimensions en millimètres
Légende
1 sol
2 zone dans laquelle la barre d'éloignement doit être située
3 protecteur supérieur plein rigide
NOTE Cette figure est symétrique dans les dimensions.
Sens du déplacement.
Trajectoire des outils de coupe.
Sens de rotation de l'outil de coupe.

Figure 4 — Faucheuse à axe horizontal — Positions arrière et avant de la barre d'éloignement

© ISO 2012 – Tous droits réservés 9
---------------------- Page: 15 ----------------------
ISO 4254-12:2012(F)
5.2.1.3 Essai avec pied-étalon pour faucheuses-broyeuses
5.2.1.3.1 Équipement d'essai
Le pied-étalon doit être conforme aux dimensions données dans la Figure 5.
Dimensions en millimètres
Figure 5 — Appareillage d'essai avec pied-étalon
5.2.1.3.2 Conditions d'essai
L'essai
...
