ISO 12716:2026

Non-destructive testing — Acoustic emission testing — Vocabulary

This document defines the terms used in acoustic emission testing and forms a common basis for standards and general use.

Essais non destructifs — Contrôle par émission acoustique — Vocabulaire

Le présent document définit les termes utilisés dans le contrôle par émission acoustique et forme une base commune pour les normes et l'utilisation générale.

General Information

• Status: Published
• Publication Date: 12-May-2026
• ICS: 01.040.19 - Testing (Vocabularies)
• ICS: 19.100 - Non-destructive testing
• Technical Committee: ISO/TC 135/SC 9 - Acoustic emission testing
• Drafting Committee: ISO/TC 135/SC 9 - Acoustic emission testing
• Current Stage: 6060 - International Standard published
• Start Date: 13-May-2026
• Due Date: 17-Jul-2026
• Completion Date: 13-May-2026

Relations

• Consolidates: FprEN ISO 12716 - Non-destructive testing - Acoustic emission testing - Vocabulary (ISO/FDIS 12716:2026)
• Effective Date: 12-Feb-2026
• Revises: ISO 12716:2001 - Non-destructive testing — Acoustic emission inspection — Vocabulary
• Effective Date: 22-Jul-2023

Overview

ISO 12716:2026 - Non-destructive testing - Acoustic emission testing - Vocabulary is an international standard by ISO that defines essential terminology used in acoustic emission testing (AET). By establishing a common vocabulary, this standard supports clear communication and interoperability in the field of non-destructive testing (NDT) worldwide. This document is indispensable for industry professionals, engineers, researchers, and organizations involved in the application, development, or regulation of acoustic emission testing.

Key Topics

ISO 12716:2026 organizes the vocabulary around several key aspects of acoustic emission testing:

• Physical Nature and Events: Definitions for core phenomena such as acoustic emission (AE), AE events, sources, event mechanisms, and energy characteristics. It addresses phenomena like the Kaiser effect and Felicity effect.
• Signal Detection and Features: Terms related to the detection and analysis of AE signals, including burst and continuous signals, detection thresholds, features like amplitude, arrival time, peak, rise time, duration, and decibel units.
• Equipment and Accessories: Standardized names and roles for AE testing hardware, such as AE sensors, waveguides, couplants, pulsers, sensor arrays, and integrated sensors. It also covers concepts like dynamic range and data sets.
• Data Analysis: Vocabulary for AE data interpretation, including analysis steps, cumulative distributions, intensity and activity measures, time series, and correlation plots.
• Testing Procedures and Applications: Standard terms for AE stimulation, testing areas, event locations, sensor array configurations, and error margins. This includes specialized application terms such as planar, linear, and three-dimensional event location techniques, as well as AI-enabled event location.

Applications

ISO 12716:2026 is relevant to a wide range of practical non-destructive testing scenarios, such as:

• Structural Health Monitoring: Ensures consistent terminology for detecting and evaluating material defects like cracks, leaks, or corrosion in bridges, pressure vessels, storage tanks, and pipelines using AE methodology.
• Manufacturing and Quality Control: Supports manufacturers in verifying material integrity during and after production by standardizing terminology for reporting and analysis.
• Asset Maintenance and In-service Inspection: Assists maintenance teams and inspection firms in condition monitoring of critical infrastructure during operational service, leveraging AE testing for predictive maintenance.
• Research and Development: Provides a unified vocabulary for scientists and engineers developing new AE testing technologies, sensors, or analytical methods.
• Global Compliance and Training: Facilitates international trade and training by harmonizing language across regulatory documents and technical instruction materials.

By providing a common set of definitions, ISO 12716:2026 strengthens collaboration and data exchange between stakeholders in the non-destructive testing community.

Related Standards

Professionals using ISO 12716:2026 may find additional value in related standards, including:

• EN 1330-9:2017 - Non-destructive testing – Terminology Part 9: Terms used in acoustic emission testing
• ASTM E1316 - Standard Terminology for Nondestructive Examinations, Section B: Acoustic Emission

Together, these standards offer comprehensive support for organizations seeking to implement best practices in acoustic emission testing and non-destructive evaluation.

---

For more detailed guidance on vocabulary and the implementation of acoustic emission testing, refer to ISO's official resources and the ISO Online Browsing Platform.

Standards Content (Sample)

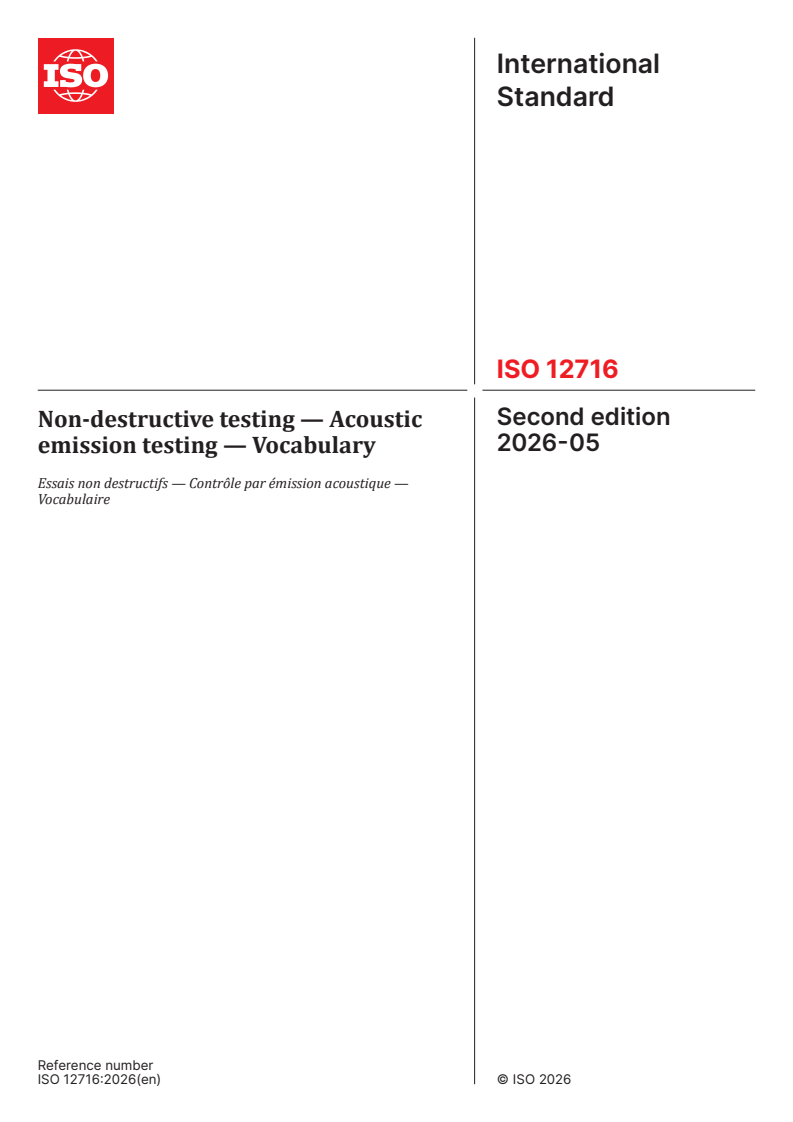

International
Standard
ISO 12716
Second edition
Non-destructive testing — Acoustic
2026-05
emission testing — Vocabulary
Essais non destructifs — Contrôle par émission acoustique —
Vocabulaire
Reference number
© ISO 2026
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

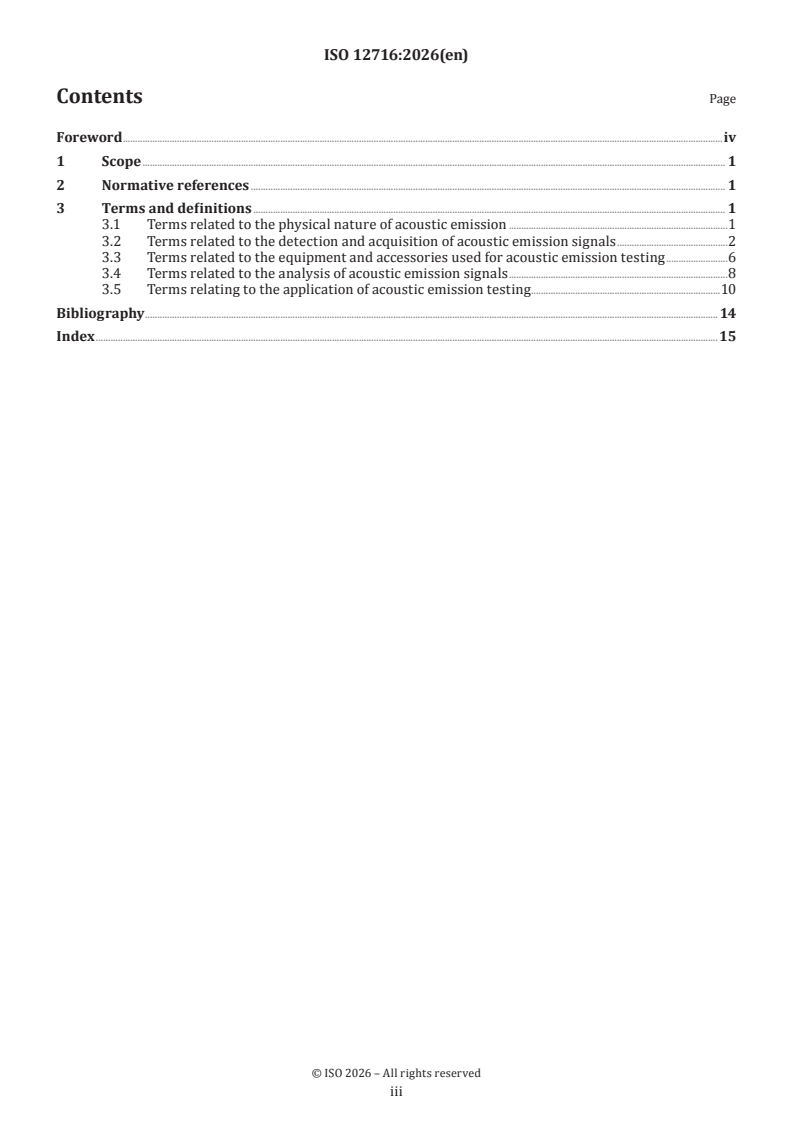

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 Terms related to the physical nature of acoustic emission .1
3.2 Terms related to the detection and acquisition of acoustic emission signals .2
3.3 Terms related to the equipment and accessories used for acoustic emission testing .6
3.4 Terms related to the analysis of acoustic emission signals .8
3.5 Terms relating to the application of acoustic emission testing .10
Bibliography . 14
Index .15

iii

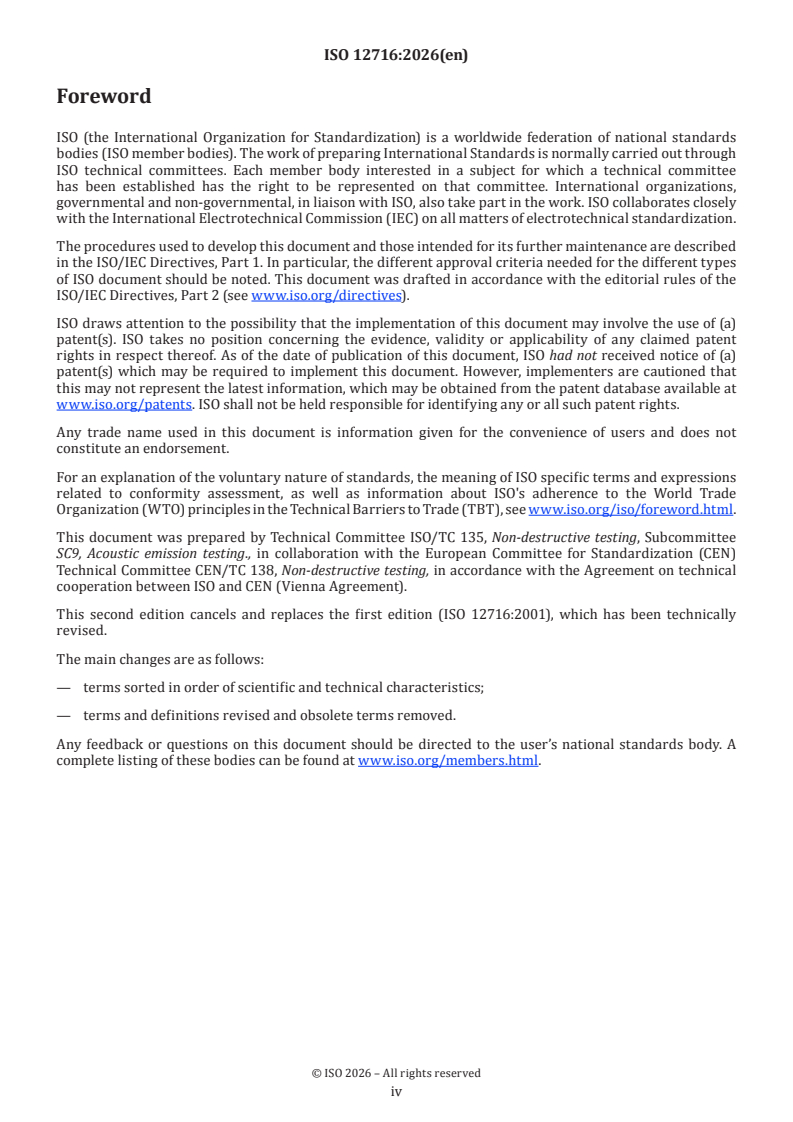

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 135, Non-destructive testing, Subcommittee
SC9, Acoustic emission testing., in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 138, Non-destructive testing, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 12716:2001), which has been technically
revised.
The main changes are as follows:
— terms sorted in order of scientific and technical characteristics;
— terms and definitions revised and obsolete terms removed.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 12716:2026(en)
Non-destructive testing — Acoustic emission testing —
Vocabulary
1 Scope
This document defines the terms used in acoustic emission testing and forms a common basis for standards
and general use.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1 Terms related to the physical nature of acoustic emission
3.1.1
acoustic emission
AE
class of phenomena whereby transient elastic waves are generated by the rapid release of energy from
localized sources or the transient waves so generated
Note 1 to entry: Local plastic deformation, crack propagation, erosion, corrosion, impact, leakage are examples of such
phenomena.
3.1.2
acoustic emission event
event
physical phenomenon giving rise to acoustic emission (3.1.1)
3.1.3
acoustic emission source
source
spatial element from where one (or more) acoustic emission event(s) (3.1.2) originate(s)
3.1.4
acoustic emission wave
elastic wave
transient elastic wave generated by an acoustic emission event (3.1.2)
Note 1 to entry: Acoustic emission and acoustic emission wave are often used synonymously.

3.1.5
acoustic emission event mechanism
event mechanism
process or combination of processes, generating characteristic acoustic emission events (3.1.2)
Note 1 to entry: AE event mechanisms can be subdivided into several categories: material and mechanical, macroscopic
and microscopic, primary and secondary.
Note 2 to entry: Instead of event mechanism, the term source mechanism is frequently used in AE literature. Source
mechanism relates to the origin of the AE waves radiated in the course of characteristic AE events. In this sense, event
mechanism and source mechanism are synonymic.
3.1.6
acoustic emission event energy
event energy
elastic energy released by an acoustic emission event (3.1.2)
Note 1 to entry: The event energy in units of joule (watt-second) is the integral of the event energy release rate
(equivalent to the event power) over the duration of the event process.
3.1.7
Kaiser effect
absence of significant acoustic emission until the previous maximum applied load level has been exceeded
Note 1 to entry: The definition of the significant acoustic emission depends on the application.
3.1.8
Felicity effect
appearance of significant acoustic emission at a load level below the previous maximum applied level, e.g. as
observed in composite materials
Note 1 to entry: The definition of the significant acoustic emission depends on the application.
3.1.9
Felicity ratio
ratio between the applied load at which significant acoustic emission reappears during the next application
of loading and the previous maximum applied load
Note 1 to entry: The definition of the significant acoustic emission depends on the application.
3.2 Terms related to the detection and acquisition of acoustic emission signals
3.2.1
acoustic emission signal
electrical signal from an acoustic emission sensor (3.3.1) converted from the acoustic emission wave (3.1.4)
Note 1 to entry: This includes burst signals as well as continuous signals.
3.2.2
burst signal
acoustic emission signal (3.2.1) having an identifiable beginning and an identifiable end
Note 1 to entry: See Figure 1.

Key
X time in units of µs
Y signal voltage in units of mV
1 burst signal beginning
2 burst signal end
3 acoustic emission detection threshold
Figure 1 — Burst signal
3.2.3
acoustic emission detection threshold
detection threshold
threshold
voltage level, usually stated in units of dB , that needs to be exceeded in order to detect a burst signal (3.2.2)
AE
3.2.4
burst signal beginning
recognized start of a burst signal (3.2.2), defined as the first time that the signal crosses the detection
threshold (3.2.3)
3.2.5
burst signal end
recognized termination of a burst signal (3.2.2), defined as the last time that the signal crosses the detection
threshold (3.2.3) for a preset period of time
3.2.6
burst signal features
characteristic quantities describing a burst signal (e.g. arrival time, peak amplitude, duration, rise time,
energy)
Note 1 to entry: See Figure 2. Energy is not marked here.

Key
1 burst signal rise time
2 burst signal peak amplitude
3 acoustic emission detection threshold
4 time
5 burst signal duration
6 burst signal ring down count
7 signal voltage
8 first threshold crossing, arrival time
9 last threshold crossing
Figure 2 — Basic features of a burst signal
3.2.7
burst signal arrival time
arrival time
time when a burst signal first exceeds the detection threshold (3.2.3)
3.2.8
burst signal rise time
rise time
time interval between the burst signal beginning (3.2.4) and the time of the peak amplitude
3.2.9
burst signal peak amplitude
amplitude
maximum rectified signal voltage within the burst signal duration
3.2.10
acoustic emission decibel
relative unit of measurement for the electric output signal of an acoustic emission sensor (3.3.1)
Note 1 to entry: The following formula is applied for conversion to the acoustic emission decibel scale:
AU20log /U

10 sr
where
A is the output signal voltage in units of acoustic emission decibel (dB );
AE
U is the rectified output signal voltage in units of µV;
s
U is the reference output signal voltage equal to 1 µV.
r
3.2.11
burst signal duration
duration
time interval between the burst signal beginning (3.2.4) and the burst signal end (3.2.5)
3.2.12
burst signal ring down count
count
N
number of times a burst signal exceeds the detection threshold (3.2.3) in one signal polarity within the burst
signal duration (3.2.11)
3.2.13
burst signal energy
energy
integral of the squared signal voltage within the duration of the burst signal (3.2.2)
3.2.14
burst signal strength
signal strength
integral of the rectified signal voltage within the duration of the burst signal (3.2.2)
3.2.15
continuous signal
acoustic emission signal (3.2.1) having no identifiable beginning and end
Note 1 to entry: Continuous signals can be observed when numerous similar burst signals overlap. Examples are
turbulent flow of a fluid in a leak path or global plastic deformation of a metal.
Note 2 to entry: See Figure 3.
Key
X time in units of µs
Y signal voltage in units of mV
Figure 3 — Continuous signal
3.2.16
continuous signal features
characteristic quantities describing a continuous signal (3.2.15), e.g. average signal level (ASL) and root mean
square (RMS) signal voltage
3.3 Terms related to the equipment and accessories used for acoustic emission testing
3.3.1
acoustic emission sensor
sensor
device using a sensing element to convert the surface movement produced by an acoustic emission wave
(3.1.4) into an electrical output signal excluding amplification
3.3.2
integrated acoustic emission sensor
integrated sensor
device for integrating the preamplifier or other signal acquisition devices with the acoustic emission sensor
(3.3.1)
3.3.3
acoustic emission waveguide
waveguide
device used for the transmission of acoustic emission waves (3.1.4) from the test object to the acoustic
emission sensor (3.3.1)
3.3.4
acoustic emission couplant
couplant
material used at the object-to-sensor interface to improve the transmission of acoustic emission waves (3.1.4)
across the interface
3.3.5
acoustic emission sensor sensitivity
sensor sensitivity
quantitative relationship between the surface movement at the sensor position and the electrical signal
output
Note 1 to entry: This will be a function of frequency and wave type (e.g. volumetric or guided waves).
Note 2 to entry: It is expressed in units of volt per metre per second or volt per metre. Due to historical reasons, units
of volt per microbar are still in use.
3.3.6
acoustic emission pulser
pulser
electrical pulse generator and sensor used to simulate an acoustic emission event (3.1.2)
3.3.7
acoustic emission signal generator
signal generator
device which can repeatedly induce a specified electrical signal into an AE instrument for the purpose of
checking and verifying the functionality of the instrument

3.3.8
Hsu-Nielsen source
pencil lead break
device to simulate an acoustic emission event (3.1.2) using the fracture of a brittle graphite lead in a suitable
fitting
Note 1 to entry: The graphite lead shall have a hardness of grade 2H or HB and a diameter of 0,3 mm or 0,5 mm. The
lead and the hardness shall be specified within squared brackets, e.g. Hsu-Nielsen source [0,3 mm_2H] for a diameter
of 0,3 mm and a hardness of 2H.
Note 2 to entry: Changes in signal can arise from variations in the lead.
Note 3 to entry: See Figure 4.
Key
1 pencil
2 guide ring
3 graphite lead
hardness grade 2H
(alternatively) HB
diameter 0,3 mm
(alternatively) 0,5 mm
length 3 mm ± 0,5 mm
Figure 4 — Hsu-Nielsen source
3.3.9
acoustic emission instrument
instrument
device to control and to perform the acquisition of AE signals and to store the corresponding AE data
Note 1 to entry: The AE instrument can be equipped with additional functions like waveform recording or the
acquisition of time synchronised slow-varying parameter data taken from a pressure gauge.
3.3.10
acoustic emission channel
channel
complete measurement and signal processing chain, including sensor, preamplifier, interconnecting cables
and signal processor for a
...

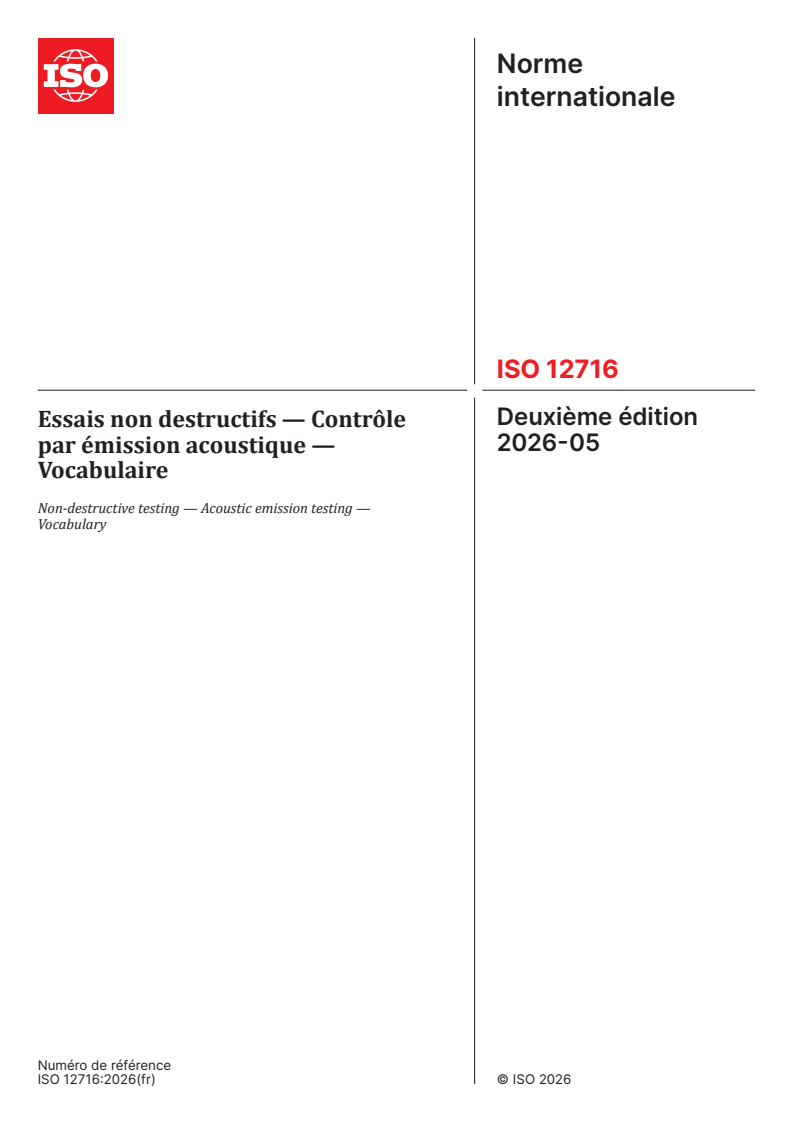

Norme
internationale
ISO 12716
Deuxième édition
Essais non destructifs — Contrôle
2026-05
par émission acoustique —
Vocabulaire
Non-destructive testing — Acoustic emission testing —
Vocabulary
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2026
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

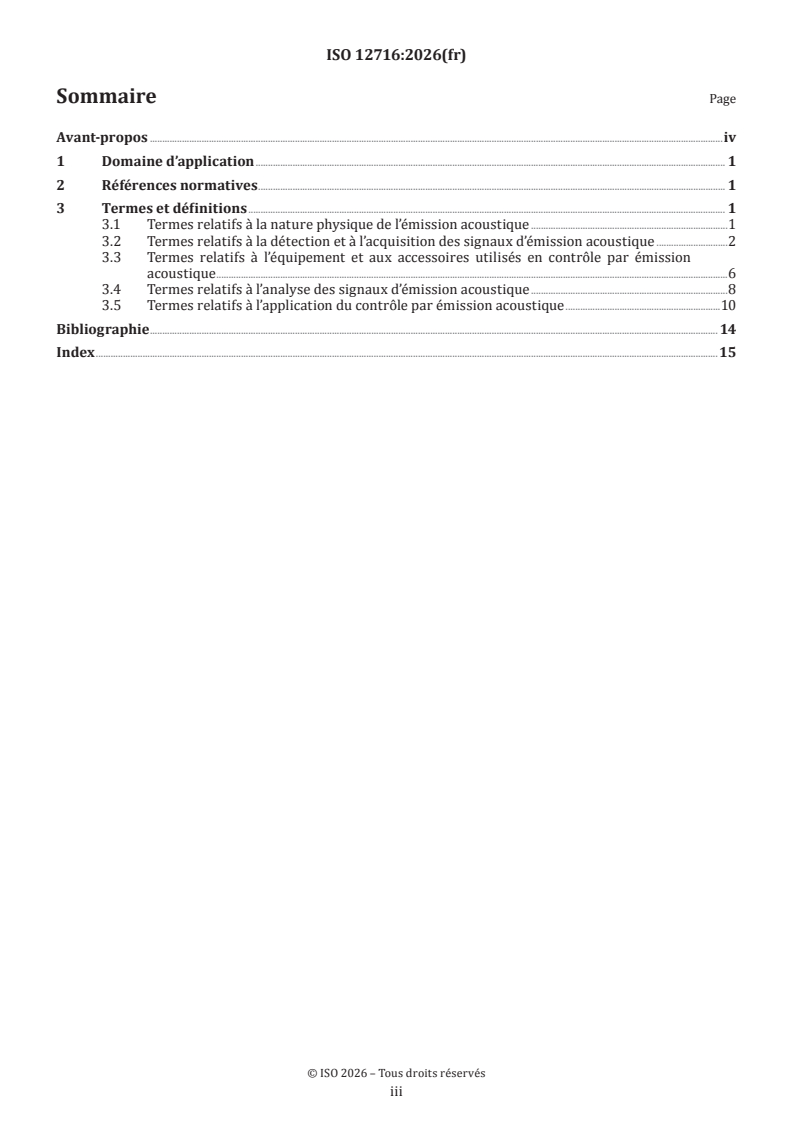

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
3.1 Termes relatifs à la nature physique de l’émission acoustique .1
3.2 Termes relatifs à la détection et à l’acquisition des signaux d’émission acoustique .2
3.3 Termes relatifs à l’équipement et aux accessoires utilisés en contrôle par émission
acoustique .6
3.4 Termes relatifs à l’analyse des signaux d’émission acoustique .8
3.5 Termes relatifs à l’application du contrôle par émission acoustique .10
Bibliographie . 14
Index .15

iii

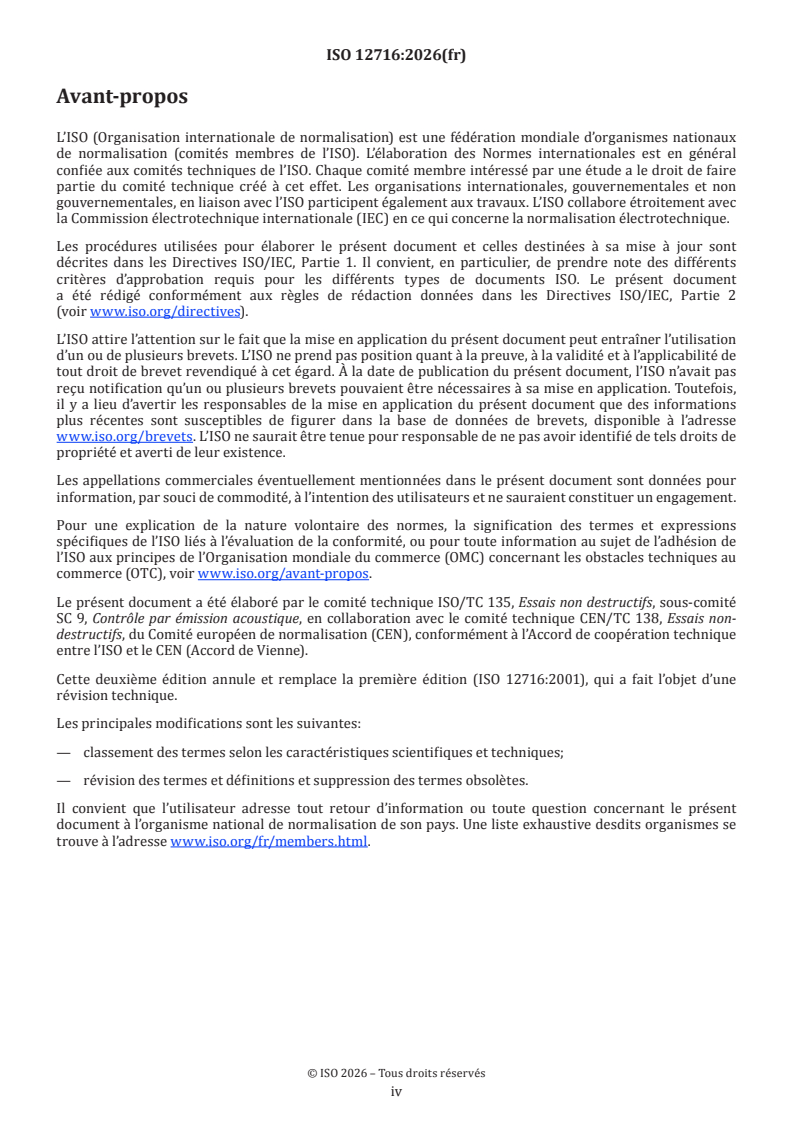

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de
propriété et averti de leur existence.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 135, Essais non destructifs, sous-comité
SC 9, Contrôle par émission acoustique, en collaboration avec le comité technique CEN/TC 138, Essais non-
destructifs, du Comité européen de normalisation (CEN), conformément à l’Accord de coopération technique
entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 12716:2001), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— classement des termes selon les caractéristiques scientifiques et techniques;
— révision des termes et définitions et suppression des termes obsolètes.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 12716:2026(fr)
Essais non destructifs — Contrôle par émission acoustique —
Vocabulaire
1 Domaine d’application
Le présent document définit les termes utilisés dans le contrôle par émission acoustique et forme une base
commune pour les normes et l'utilisation générale.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1 Termes relatifs à la nature physique de l’émission acoustique
3.1.1
émission acoustique
EA
catégorie de phénomènes dans laquelle des ondes élastiques transitoires sont générées par la libération
rapide d’énergie provenant de sources localisées, ou les ondes transitoires ainsi générées
Note 1 à l'article: La déformation plastique locale, la propagation de fissures, l’érosion, la corrosion, l’impact et les
fuites sont des exemples de tels phénomènes.
3.1.2
événement d’émission acoustique
événement
phénomène physique générant une émission acoustique (3.1.1)
3.1.3
source d’émission acoustique
source
élément spatial d’où proviennent un ou plusieurs événements d’émission acoustique (3.1.2)
3.1.4
onde d’émission acoustique
onde élastique
onde élastique transitoire générée par un événement d’émission acoustique (3.1.2)
Note 1 à l'article: L’émission acoustique et l’onde d’émission acoustique sont souvent utilisées comme synonymes.

3.1.5
mécanisme d’événements d’émission acoustique
mécanisme d’événements
processus ou combinaison de processus, générant des événements d’émission acoustique (3.1.2)
caractéristiques
Note 1 à l'article: Les mécanismes d’événements EA peuvent être subdivisés en plusieurs catégories: matériaux et
mécaniques, macroscopiques et microscopiques, primaires et secondaires.
Note 2 à l'article: Au lieu de mécanisme d’événement, le terme mécanisme source est fréquemment utilisé dans la
littérature EA. Le mécanisme source se rapporte à l’origine des ondes EA générées au cours d’événements EA
caractéristiques. En ce sens, mécanisme d’événement et mécanisme source sont synonymes.
3.1.6
énergie de l’événement d’émission acoustique
énergie de l’événement
énergie élastique libérée par un événement d’émission acoustique (3.1.2)
Note 1 à l'article: L’énergie de l’événement exprimée en unités de joule (watts-seconde) est l’intégrale du taux de
libération d’énergie de l’événement (équivalent à la puissance de l’événement) sur la durée du processus de l’événement.
3.1.7
effet Kaiser
absence d’émission acoustique significative jusqu’à ce que le précédent niveau de charge maximal appliqué
ait été dépassé
Note 1 à l'article: La définition d’une émission acoustique significative dépend de l’application.
3.1.8
effet Felicity
apparition d’une émission acoustique significative à un niveau de charge inférieur au précédent niveau
maximal appliqué, par exemple comme observé dans les matériaux composites
Note 1 à l'article: La définition d’une émission acoustique significative dépend de l’application.
3.1.9
rapport Felicity
rapport entre la charge appliquée à laquelle une émission acoustique significative réapparaît lors de
l’application suivante de la charge et la précédente charge maximale appliquée
Note 1 à l'article: La définition d’une émission acoustique significative dépend de l’application.
3.2 Termes relatifs à la détection et à l’acquisition des signaux d’émission acoustique
3.2.1
signal d’émission acoustique
signal électrique provenant d’un capteur d’émission acoustique (3.3.1) converti à partir de l’onde d’émission
acoustique (3.1.4)
Note 1 à l'article: Cela inclut les signaux en salves ainsi que les signaux continus.
3.2.2
salve
signal d’émission acoustique (3.2.1) dont le début et la fin sont identifiables
Note 1 à l'article: Voir Figure 1.

Légende
X temps en unités de µs
Y tension du signal en unités de mV
1 début de la salve
2 fin de la salve
3 seuil de détection de l’émission acoustique
Figure 1 — Salve
3.2.3
seuil de détection d’émission acoustique
seuil de détection
seuil
niveau de tension, généralement exprimé en unités de dB , qui doit être dépassé pour détecter une salve
EA
(3.2.2)
3.2.4
début d’une salve
début reconnu d’une salve (3.2.2), défini comme la première fois que le signal franchit le seuil de détection
(3.2.3)
3.2.5
fin d’une salve
fin reconnue d’une salve (3.2.2), définie comme la dernière fois que le signal franchit le seuil de détection
(3.2.3) pendant une période de temps prédéfinie
3.2.6
caractéristiques d’une salve
grandeurs caractéristiques décrivant une salve (par exemple, temps d’arrivée, amplitude de crête, durée,
temps de montée, énergie)
Note 1 à l'article: Voir Figure 2. L’énergie n’est pas indiquée ici.

Légende
1 temps de montée de la salve
2 amplitude de crête de la salve
3 seuil de détection de l’émission acoustique
4 temps
5 durée de la salve
6 nombre de coups d’émission de la salve
7 tension du signal
8 premier passage du seuil, temps d’arrivée
9 dernier passage du seuil
Figure 2 — Caractéristiques de base d’une salve
3.2.7
temps d’arrivée d’une salve
temps d’arrivée
moment où une salve dépasse pour la première fois le seuil de détection (3.2.3)
3.2.8
temps de montée de la salve
temps de montée
intervalle de temps entre le début de la salve (3.2.4) et le temps de l’amplitude de crête
3.2.9
amplitude de crête d’une salve
amplitude
tension maximale du signal rectifié pendant la durée de la salve
3.2.10
décibel d’émission acoustique
unité de mesure relative du signal de sortie électrique d’un capteur d’émission acoustique (3.3.1)
Note 1 à l'article: La formule suivante est appliquée pour la conversion en échelle de décibel d’émission acoustique:
A20logU /U

10 sr
où
A est la tension du signal de sortie en unités de décibel d’émission acoustique (dB );
EA
U est la tension du signal de sortie redressé en µV;
s
U est la tension du signal de sortie de référence égale à 1 µV.
r
3.2.11
durée d’une salve
durée
temps qui s’écoule entre le début d’une salve (3.2.4) et la fin d’une salve (3.2.5)
3.2.12
nombre de coups d’émission d’une salve
nombre de coups
N
nombre de fois qu’une salve dépasse le seuil de détection (3.2.3) dans une polarité donnée pendant la durée
de la salve (3.2.11)
3.2.13
énergie d’une salve
énergie
intégrale du carré de la tension du signal pendant la durée de la salve (3.2.2)
3.2.14
puissance d’une salve
puissance de signal
intégrale de la tension du signal redressé pendant la durée de la salve (3.2.2)
3.2.15
signal continu
signal d’émission acoustique (3.2.1) dont le début et la fin ne sont pas identifiables
Note 1 à l'article: Des signaux continus peuvent être observés lorsque de nombreuses salves similaires se chevauchent.
Des exemples sont l’écoulement turbulent d’un fluide dans un chemin de fuite ou la déformation plastique globale d’un
métal.
Note 2 à l'article: Voir Figure 3.
Légende
X temps en unités de µs
Y tension du signal en unités de mV
Figure 3 — Signal continu
3.2.16
caractéristiques d’un signal continu
grandeurs caractéristiques décrivant un signal continu (3.2.15), par exemple niveau de signal moyen (ASL)
et tension efficace (RMS) du signal
3.3 Termes relatifs à l’équipement et aux accessoires utilisés en contrôle par émission
acoustique
3.3.1
capteur d’émission acoustique
capteur
dispositif utilisant un élément de détection pour convertir le mouvement de surface produit par une onde
d’émission acoustique (3.1.4) en signal de sortie électrique sans amplification
3.3.2
capteur d’émission acoustique à électronique intégrée
capteur à électronique intégrée
dispositif permettant d’intégrer le préamplificateur ou d’autres dispositifs d’acquisition de signaux au
capteur d’émission acoustique (3.3.1)
3.3.3
guide d’ondes d’émission acoustique
guide d’ondes
dispositif utilisé pour la transmission des ondes d’émission acoustique (3.1.4) de la pièce soumise à l’essai
jusqu’au capteur d’émission acoustique (3.3.1)
3.3.4
couplant d’émission acoustique
couplant
matériau utilisé à l’interface objet-capteur afin d’améliorer la transmission des ondes d’émission acoustique
(3.1.4)à l’interface
3.3.5
sensibilité du capteur d’émission acoustique
sensibilité du capteur
relation quantitative entre le mouvement de surface à la position du capteur et la sortie du signal électrique
Note 1 à l'article: Elle est fonction de la fréquence et du type d’onde (par exemple, ondes volumiques ou guidées).
Note 2 à l'article: Elle est exprimée en unités de volt par mètre par seconde ou de volt par mètre. Pour des raisons
historiques, les unités de volt par microbar sont toujours utilisées.
3.3.6
générateur d’impulsions d’émission acoustique
générateur d’impulsions
générateur d’impulsions électriques et capteur utilisés pour simuler un événement d’émission acoustique
(3.1.2)
3.3.7
générateur de signaux d’émission acoustique
générateur de signaux
dispositif qui peut induire de manière répétée un signal électrique spécifié dans un système d’émission
acoustique dans le but de contrôler et de vérifier la fonctionnalité du système

3.3.8
source Hsu-Nielsen
rupture de mine de crayon
dispositif permettant de simuler un événement d’émission acoustique (3.1.2) en utilisant la rupture d’une
mine de graphite fragile maintenue dans un embout approprié
Note 1 à l'article: La mine de graphite doit avoir un degré de dureté 2H ou HB et un diamètre de 0,3 mm ou 0,5 mm.
La mine et la dureté doivent être spécifiées entre crochets, par exemple source Hsu-Nielsen [0,3 mm_2H] pour un
diamètre de 0,3 mm et une dureté 2H.
Note 2 à l'article: Des changements de signal peuvent être dus à des variations dans la mine.
Note 3 à l'article: Voir Figure 4.
Légende
1 crayon
2 bague de guidage
3 mine de graphite
degré de dureté 2H
(alternative) HB
diamètre 0,3 mm
(alternative) 0,5 mm
Longueur 3 mm ± 0,5 mm
Figure 4 — Source Hsu-Nielsen
3.3.9
système d’émission acoustique
système
dispositif permettant de commander et de mettre en œuvre l’acquisition de signaux d’émission acoustique et
de stocker les données d’émission acoustique correspondantes
Note 1 à l'article: Le système d’émission acoustique peut être équipé de fonctions supplémentaires telles que
l’enregistrement de la forme d’onde ou l’acquisition de données de paramètres à variation lente synchronisées dans le
temps, prises à partir d’un manomètre.
3.3.10
voie d’émission acoustique
voie
chaîne complète de mesurage et de traitement des signaux, incluant le capteur, le préamplificateur, les
câbles d’interconnexion et le processeur de signal pour l’acquisition des signaux EA et l’extraction des
caractéristiques des signaux EA
Note 1 à l'article: Chaque voie EA du système d’émission acoustique est affectée à un numéro de voie EÀ unique.

3.3.11
hit
détection d’une salve (3.2.2) sur une voie d’émission acoustique (3.3.10)
Note 1 à l'article: Bien que le hit se rapporte à la détection des salves, “hit” et “salve” sont fréquemment utilisés comme
synonymes dans la littérature EA.
3.3.12
étendue dynamique
R
d
rapport e
...
