Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10619-1
Second edition
2017-12
Rubber and plastics hoses and
tubing — Measurement of flexibility
and stiffness —
Part 1:
Bending tests at ambient temperature
Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la
flexibilité et de la rigidité —
Partie 1: Essais de courbure à température ambiante
Reference number
ISO 10619-1:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 10619-1:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 10619-1:2017(E)

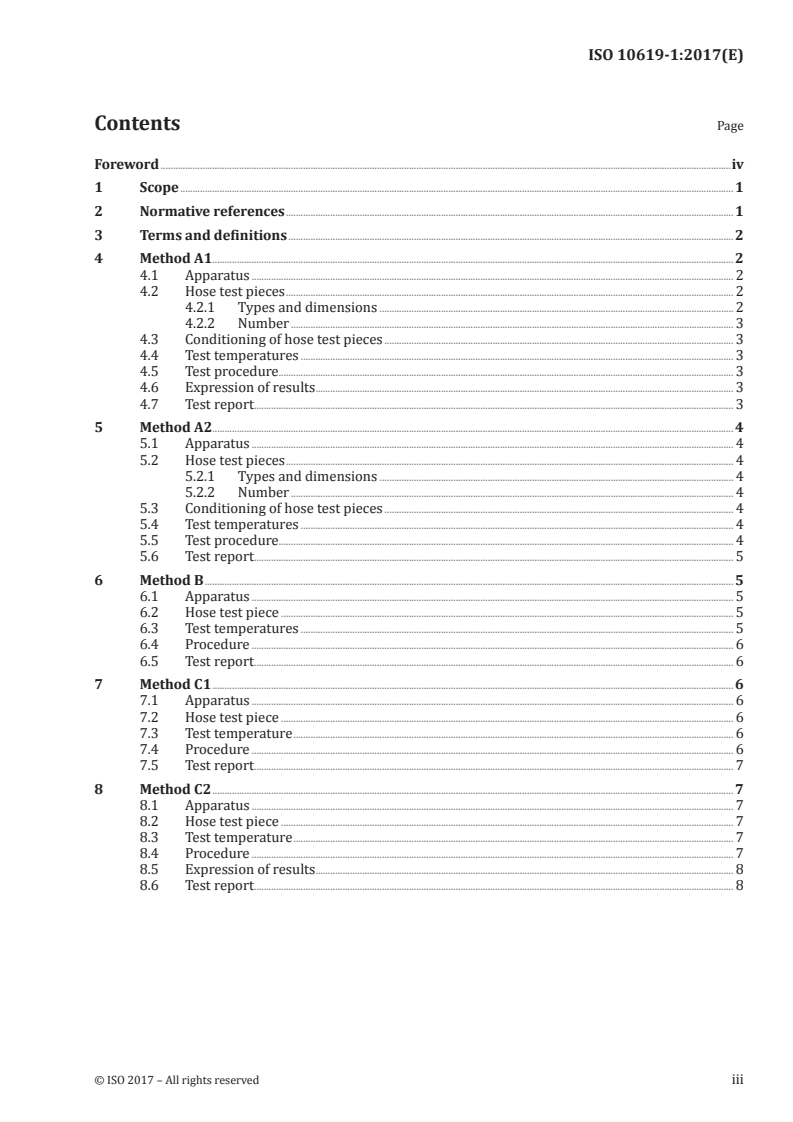

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3  Terms and definitions . 2
4 Method A1. 2
4.1 Apparatus . 2
4.2 Hose test pieces . 2
4.2.1 Types and dimensions . 2
4.2.2 Number . 3
4.3 Conditioning of hose test pieces . 3
4.4 Test temperatures . 3
4.5 Test procedure . 3
4.6 Expression of results . 3
4.7 Test report . 3
5 Method A2. 4
5.1 Apparatus . 4
5.2 Hose test pieces . 4
5.2.1 Types and dimensions . 4
5.2.2 Number . 4
5.3 Conditioning of hose test pieces . 4
5.4 Test temperatures . 4
5.5 Test procedure . 4
5.6 Test report . 5
6 Method B . 5
6.1 Apparatus . 5
6.2 Hose test piece . 5
6.3 Test temperatures . 5
6.4 Procedure . 6
6.5 Test report . 6
7 Method C1 . 6
7.1 Apparatus . 6
7.2 Hose test piece . 6
7.3 Test temperature . 6
7.4 Procedure . 6
7.5 Test report . 7
8 Method C2 . 7
8.1 Apparatus . 7
8.2 Hose test piece . 7
8.3 Test temperature . 7
8.4 Procedure . 7
8.5 Expression of results . 8
8.6 Test report . 8
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 10619-1:2017(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.
This second edition cancels and replaces the first edition (ISO 10619-1:2011), of which it constitutes a
minor revision. The changes compared to the previous edition are as follows:
— the unit used in the formula to calculate the flexural stiffness in 8.4 and 8.5 has been changed.
A list of all parts in the ISO 10619- series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10619-1:2017(E)
Rubber and plastics hoses and tubing — Measurement of
flexibility and stiffness —
Part 1:
Bending tests at ambient temperature
WARNING — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices.
1 Scope
This document specifies three methods for measuring the flexibility of rubber and plastics hoses and
tubing (methods A1, B and C1), where the deformation of the hose or tubing is measured, and two
methods for measuring the stiffness (methods A2 and C2) by measuring the force required to bend
rubber or plastics hoses or tubing to a specific radius at ambient temperature.
Methods A1 and A2 are suitable for rubber and plastics hoses and tubing with inside diameter of up to
and including 80 mm.
Method A1 allows the measurement of the flexibility of the hose or tubing by measuring the reduction
in outside diameter when the hose is compressed between two plates.
Method A2 provides a means of measuring the force required to reach a specific bend radius when the
hose or tubing is compressed, as between two plates. The test can be carried out at a specified internal
pressure.
Method B is suitable for rubber and plastics hoses and tubing with inside diameter of up to and
including 100 mm, and provides a means of assessing the behaviour of the hose and tubing when bent
around a mandrel. The final mandrel diameter used can be taken as the minimum bend radius of the
hose or tubing. As this value is determined by the reduction of the outside diameter, it can be used as a
measure of the flexibility of the hose or tubing. The hose or tubing being tested can be unpressurized,
pressurized or under vacuum and, if required, with the curvature or against the curvature of the hose
or tubing, if such curvature is present.
Methods C1 and C2 are suitable for rubber and plastics hoses and tubing with inside diameter of
100 mm and greater.
Method C1 provides a means of determining the flexibility of the hose and tubing at the minimum
bend radius.
Method C2 provides a method of measuring the stiffness of the hose and tubing at the minimum
bend radius.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 10619-1:2017(E)

ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3  Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
3.1
bending
shapin
...

NORME ISO
INTERNATIONALE 10619-1
Deuxième édition
2017-12
Tuyaux et tubes en caoutchouc et en
plastique — Mesurage de la flexibilité
et de la rigidité —
Partie 1:
Essais de courbure à température
ambiante
Rubber and plastics hoses and tubing — Measurement of flexibility
and stiffness —
Part 1: Bending tests at ambient temperature
Numéro de référence
ISO 10619-1:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 10619-1:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10619-1:2017(F)

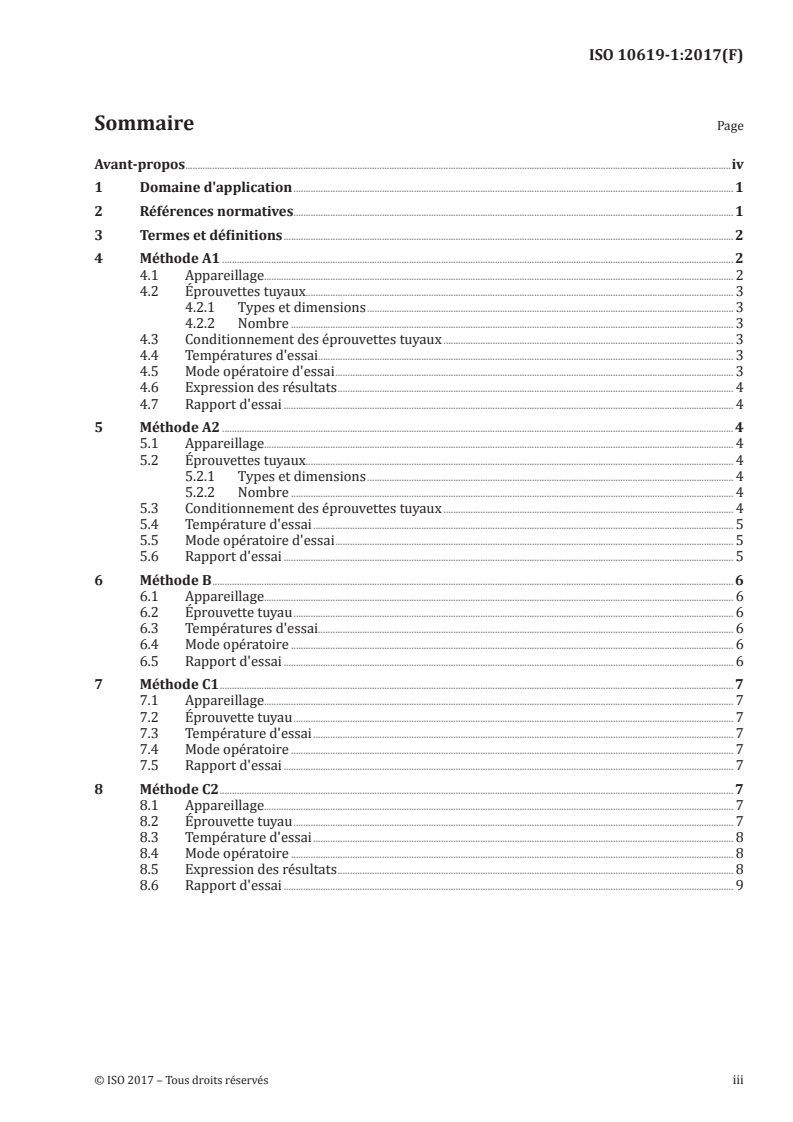

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2  Références normatives . 1
3  Termes et définitions . 2
4  Méthode A1 . 2
4.1 Appareillage. 2
4.2 Éprouvettes tuyaux. 3
4.2.1 Types et dimensions . 3
4.2.2 Nombre . 3
4.3 Conditionnement des éprouvettes tuyaux . 3
4.4 Températures d'essai. 3
4.5 Mode opératoire d'essai . 3
4.6 Expression des résultats . 4
4.7 Rapport d'essai . 4
5  Méthode A2 . 4
5.1 Appareillage. 4
5.2 Éprouvettes tuyaux. 4
5.2.1 Types et dimensions . 4
5.2.2 Nombre . 4
5.3 Conditionnement des éprouvettes tuyaux . 4
5.4 Température d'essai . 5
5.5 Mode opératoire d'essai . 5
5.6 Rapport d'essai . 5
6  Méthode B . 6
6.1 Appareillage. 6
6.2 Éprouvette tuyau . 6
6.3 Températures d'essai. 6
6.4 Mode opératoire . 6
6.5 Rapport d'essai . 6
7  Méthode C1 . 7
7.1 Appareillage. 7
7.2 Éprouvette tuyau . 7
7.3 Température d'essai . 7
7.4 Mode opératoire . 7
7.5 Rapport d'essai . 7
8  Méthode C2 . 7
8.1 Appareillage. 7
8.2 Éprouvette tuyau . 7
8.3 Température d'essai . 8
8.4 Mode opératoire . 8
8.5 Expression des résultats . 8
8.6 Rapport d'essai . 9
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10619-1:2017(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données

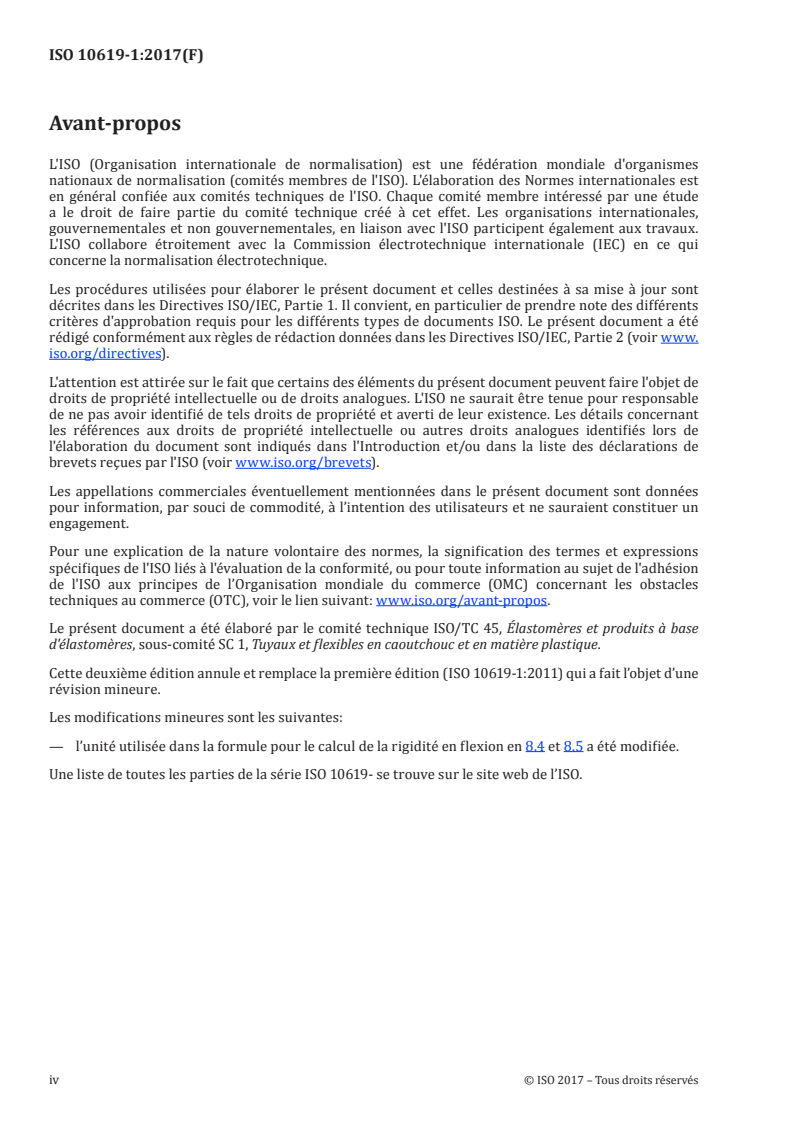

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette deuxième édition annule et remplace la première édition (ISO 10619-1:2011) qui a fait l’objet d’une
révision mineure.
Les modifications mineures sont les suivantes:
— l’unité utilisée dans la formule pour le calcul de la rigidité en flexion en 8.4 et 8.5 a été modifiée.
Une liste de toutes les parties de la série ISO 10619- se trouve sur le site web de l’ISO.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10619-1:2017(F)
Tuyaux et tubes en caoutchouc et en plastique — Mesurage
de la flexibilité et de la rigidité —
Partie 1:
Essais de courbure à température ambiante
AVERTISSEMENT — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité.
1 Domaine d'application
Le présent document spécifie trois méthodes de mesure de la flexibilité des tuyaux et des tubes en
caoutchouc et en plastique (méthodes A1, B et C1), dans lesquelles la déformation du tuyau ou du tube
est mesurée, et deux méthodes de mesure de la rigidité (méthodes A2 et C2) consistant à mesurer la
force requise pour courber un tuyau ou un tube en caoutchouc ou en plastique à un rayon spécifique à
température ambiante.
Les méthodes A1 et A2 conviennent pour des tuyaux et des tubes en caoutchouc ou en plastique de
diamètre intérieur inférieur ou égal à 80 mm.
La méthode A1 permet de mesurer la flexibilité du tuyau ou du tube en mesurant la réduction du
diamètre extérieur lorsque celui-ci est comprimé entre deux plaques.
La méthode A2 fournit un moyen de mesurer la force nécessaire pour obtenir un rayon de courbure
spécifique lorsque le tuyau ou le tube est comprimé, comme entre deux plaques. L'essai peut être
effectué à une pression interne spécifiée.
La méthode B convient pour des tuyaux et des tubes en caoutchouc et en plastique de diamètre intérieur
inférieur ou égal à 100 mm, et fournit un moyen d'évaluer le comportement du tuyau ou du tube lorsqu'il
est courbé autour d'un mandrin. Le diamètre final du mandrin utilisé peut être pris comme le rayon de
courbure minimal du tuyau ou du tube. Étant donné que cette valeur est déterminée par la réduction
du diamètre extérieur, elle peut être utilisée comme une mesure de la flexibilité du tuyau ou du tube.
Le tuyau ou le tube soumis à essai peut être à la pression atmosphérique, sous pression ou sous vide et,
si nécessaire, peut être soumis à essai suivant sa courbure naturelle ou contre celle-ci lorsqu'une telle
courbure est présente.
Les méthodes C1 et C2 conviennent pour des tuyaux et des tubes en caoutchouc et en plastique de
diamètre intérieur supérieur ou égal à 100 mm.
La méthode C1 fournit un moyen de déterminer la flexibilité du tuyau ou du tube au rayon minimal de
courbure.
La méthode C2 fournit un moyen de mesurer la rigidité du tuyau ou du tube au rayon minimal de
courbure.
2  Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 10619-1:2017(F)

ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des
tuyaux et de la longueur des flexibles
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
3  Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 8330 ainsi que les
suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
3.1
courbure
mise en forme d'un objet rectiligne ou contrainte imposée à celui-ci pour obtenir une courbe ou un
angle à une température spécifiée
3.2
flexibilité
facilité de courbure (3.1) d’un tuyau sans qu'il soit endommagé par coquage, aplatissement, rupture ou
craquelures
Note 1 à l'article: Un tuyau peut être courbé autour d'un mandrin, par exemple.
3.3
rigidité
résistance à la courbure (3.1) d'un tuyau
3.4
déformation d'un tuyau
ovalisation obtenue lorsqu'un tuyau est comprimé ou courbé (3.1) autour d'un mandrin
Note 1 à l'article: Elle peut être mesurée par la réduction du diamètre extérieur ou intérieur.
3.5
rigidité en flexion
mesure de la résistance à la courbure (3.
...
